SPS 1560 PFC - Câble pour ordinateur et périphérique VOLTCRAFT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation réglable à découpage avec correction du facteur de puissance (PFC)
Marque	Voltcraft
Modèle	SPS 1560 PFC
Dimensions (L x H x P)	220 x 110 x 360 mm
Poids	Environ 5,8 kg
Alimentation secteur	230 V~ / 50 Hz, classe de protection I
Puissance absorbée max.	1058 VA
Tension de sortie	1 à 15 V DC réglable
Courant de sortie max.	5 A sur les douilles avant, 60 A sur les bornes arrière
Ondulation résiduelle	≤ 40 mVp-p (max. 10 mVrms)
Régulation de tension	0,05 % + 3 mV (variation charge 0-100 %)
Affichages	Tension de sortie (DEL verte), courant de sortie (DEL 3 positions), surcharge (DEL rouge)
Fonctions spéciales	Correction du facteur de puissance (PFC), télécommande par tension externe ou potentiomètre, fonction SENSE pour compensation de chute de tension, interrupteur de sortie DC (marche/arrêt via télécommande)
Refroidissement	Ventilateur à régulation thermique
Protection	Limitation de courant automatique, fusible secteur (non accessible à l'utilisateur sur ce modèle)
Température d'utilisation	0 °C à +40 °C
Humidité relative max.	85 % sans condensation
Entretien et nettoyage	Nettoyer avec un chiffon sec, anti-statique et non pelucheux, sans produit chimique. Aucun entretien particulier requis.
Consignes de sécurité	Utiliser uniquement dans des locaux intérieurs secs. Débrancher avant toute intervention. Ne pas ouvrir. Respecter les consignes du manuel.
Pièces détachées et réparabilité	Les réparations doivent être effectuées uniquement par un technicien spécialisé. Aucune pièce détachée n'est fournie.
Informations générales	Produit certifié CE. Garantie annulée en cas de non-respect des instructions.

FOIRE AUX QUESTIONS - SPS 1560 PFC VOLTCRAFT

Quelle est la tension de sortie maximale et minimale du SPS 1560 PFC ?

La tension de sortie est réglable de 1 V à 15 V DC via le bouton de réglage sur la face avant.

Quel courant maximal puis-je prélever sur les sorties avant et arrière ?

Sur les douilles avant, le courant est limité à 5 A. Sur les bornes à vis arrière (pour courant élevé), vous pouvez prélever jusqu'à 60 A.

Comment utiliser la fonction SENSE ?

La fonction SENSE permet de compenser les chutes de tension dans les câbles de connexion. Branchez deux câbles de mesure (minimum 22 AWG) aux bornes SENSE (orange) et reliez-les directement au consommateur, en respectant la polarité. L'appareil ajuste automatiquement la tension pour que la valeur réglée soit présente au niveau du consommateur.

Comment régler la tension à distance avec une source externe ?

Utilisez le connecteur REMOTE à l'arrière. Reliez la borne 2 au pôle positif et la borne 3 au pôle négatif d'une source de tension externe de 0 à 5 V DC. Placez l'interrupteur VOLTAGE REMOTE sur ON et réglez la tension via la source externe.

Puis-je utiliser un potentiomètre pour la télécommande ?

Oui, branchez un potentiomètre de 5 kΩ : borne 1 sur une extrémité, borne 2 sur le curseur, borne 3 sur l'autre extrémité. Placez l'interrupteur VOLTAGE REMOTE sur ON.

Comment couper la sortie DC à distance ?

Reliez les bornes 7 et 8 du connecteur REMOTE pour désactiver la sortie. Si les bornes ne sont pas reliées, la sortie est active. Vous pouvez utiliser un interrupteur externe.

Que signifie l'affichage rouge de surcharge ?

L'affichage rouge (7) s'allume lorsque le courant de sortie dépasse la valeur maximale autorisée (surcharge ou court-circuit). Débranchez immédiatement le consommateur pour éviter d'endommager l'appareil.

Quelles sont les précautions de sécurité à respecter ?

Utilisez l'appareil uniquement dans des locaux intérieurs secs. Ne l'ouvrez pas, les condensateurs peuvent rester chargés. Débranchez toujours le cordon secteur avant toute manipulation. Assurez une ventilation suffisante (ne pas obstruer les ouïes). Ne pas utiliser en présence d'eau, de poussières ou de gaz inflammables.

Comment entretenir l'alimentation ?

Aucun entretien particulier n'est nécessaire. Nettoyez le boîtier avec un chiffon sec, antistatique et non pelucheux. N'utilisez pas de produits chimiques ou abrasifs.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'interrupteur secteur (1) est sur ON, que le cordon d'alimentation est correctement branché et que la prise secteur est sous tension. Si le problème persiste, consultez un technicien spécialisé. Le fusible de secteur n'est pas accessible à l'utilisateur sur ce modèle.

MODE D'EMPLOI SPS 1560 PFC VOLTCRAFT

Réseau d'alimentation régliable avec PFC

NOTICE D'EMLPOI Page 30 - 42

F Informations /legales dans nos modes d'emploi

Ce mode d'emploi est une publication de la société Voltcraft, Lindenweg 15, D-92242 Hirschau/Allemagne, Tél. [phone] (www.volcraft.de).

Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu'elle soit (p. ex. photocopie, microfilm, saisie dans des installations de traitement de données) nécessite une autorisation écrite de l'éditeur. Il est interdit de le réimprimer, même par extraits.

Ce mode d'emploi correspond au niveau technique du moment de la mise sous presse. Sous réserve de modifications techniques et de l'équipment.

Leprésent mode d'emploi fait partie intégrante du produit. Il comporte des directives importantes pour la mise en service et la manipulation de l'appareil. Tenir compte de ces remarques, même en cas de transfert du produit à un tiers.

Conserver leprésent mode d'emploi afin de pouvoir le consulter à tout moment.

La table des matieres se trouve à la page 31.

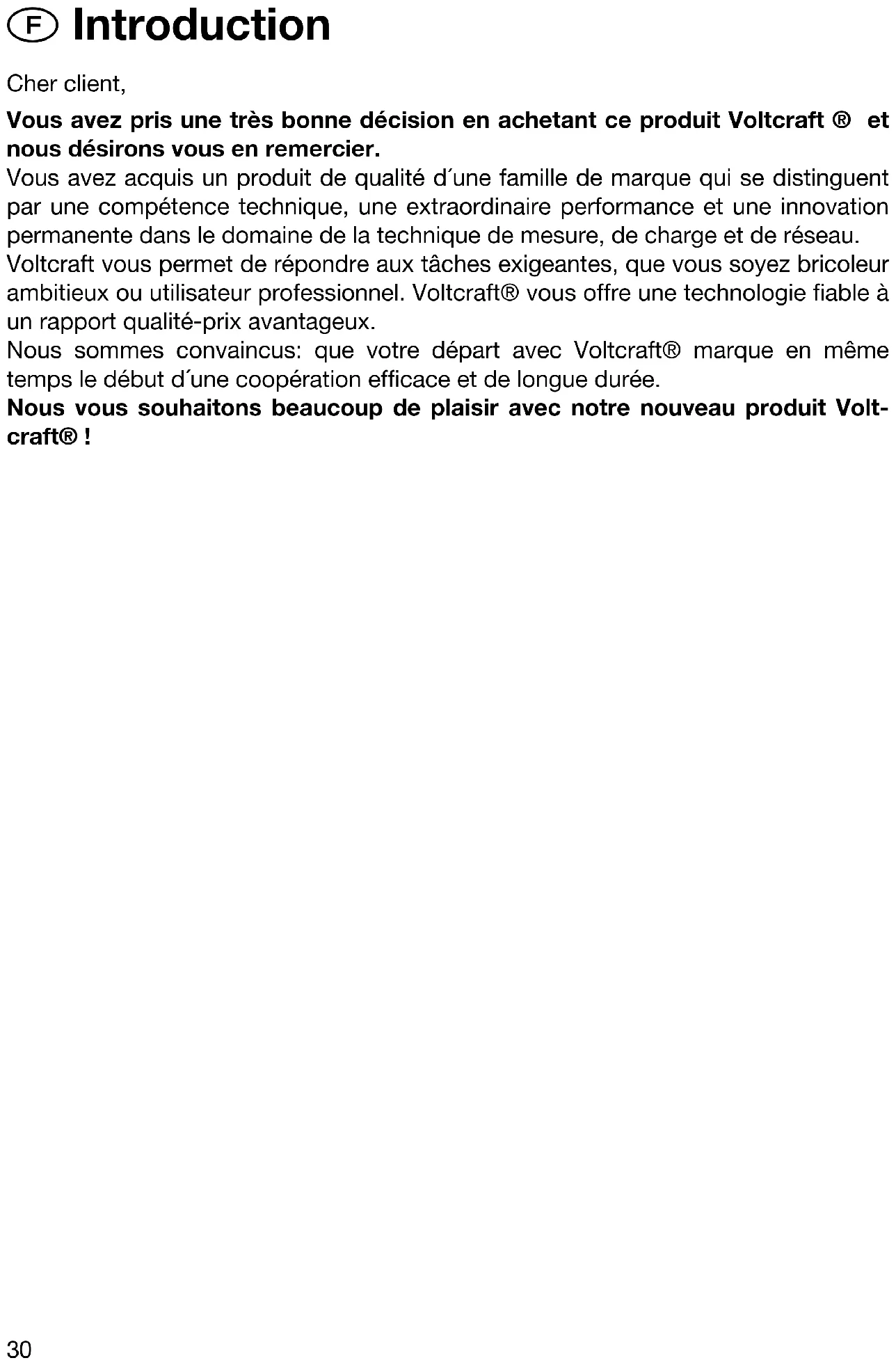

Vous avez pris une très bonne décision en achetant ce produit Voltcraft® et nous désirons vous en remercier.

Vous avez acquis un produit de qualite d'une famille de marque qui se distinguent par une competence technique, une extraordinaire performance et une innovation permanente dans le domaine de la technique de mesure, de charge et de reseau.

Voltcraft you permit de répondre aux tâches exigeantes, que vous soyez bricoleur ambitieux ou utiliseur professionnel. Voltcraft® vous offre une technologie fiable à un rapport qualité-prix avantageux.

Nous sommes convaçus: que vousdepart avec Voltcraft® marque en même temps le début d'une coopération efficace et de longue durée.

Nous vous souhaitons beaucoup de plaisir avec notre nouveau produit Voltcraft®!

Table des matières

Introduction 30

Table des matieres. 31

Utilisation conforme 31

La mise en service 35

Généralités 35

Raccordement d'un cordon secteur 35

Régelage de la tension de sortie souhaitatione 35

Réglage de tension fixe de 13,8 V (uniquement SPS 1525/1540 PFC) 36

1 Branchement d'un consommateur 36

Maintenance et nettoyage 40

Dépannage 40

Caracteristiques techniques 42

Utilisation en conformité

• Anschluss und Betrieb von Kleinspannungsverbrauchern mit einer Be-triebsspannung von 3V - 15 VDC bei Modell SPS 1525/1540 PFC bzw. 1V - 15V bei Modell SPS 1560 PFC an den Anschlussbuchsen.
• Die Stromaufnahme eines angeschlossenen Verbrauchers darf 25A bei Modell SPS1525, 40A bei Modell SPS1540 und 60A bei Modell 1560 nicht überschreiben.
• La construction du réseau d'alimentation appartient à la classe de protection 1. Il est exclusivement prévu pour le branchement à une prise de courant à un conducteur de protection avec protection mise à la terre et une tension alternative domestique de 230V /50Hz .
• La mise en marche de l'appareil ne doit pas s'effectuer dans des conditions d'environnement défavorables. Exemples de conditions défavorables :
• Présence d'eau ou humidité relative de l'air tropélevée
• Poussière et gaz inflammables, vapeurs et dissolvants.
• Orage ou conditions orageuses, champs magnétiques intenses, etc.

Toute utilisation autre que celle désrite précédemment provoque l'endommagement de ce produit. De plus, elle entraine l'apparition de risques de courts-circuits, d'incendies, d'électrocution, etc. Tout transformation ou modification de l'ensemble de l'appareil est interdite. Les consignes de sécurité sont impérativement à observer.

Éléments de commande

(Volet rabatable)

(1) Interrupteur secteur pour la mise en service (ON = Marche / OFF = Arrêt)
(2) L'affichage de tension est allumé en vert
(3) Raccord prise « Pôle négatif » (pour le 1560 PCF uniquement jusqu'à max. 5A).
(4) Raccord prise « Pôle positif » (pour le 1560 PCF uniquement jusqu'à max. 5A).
(5) Interrupteur de tension fixe pour 13,8V sur le dessous de l'appareil (uniquement pour le 1525 PFC et 1540 PFC).
(6) Régulateur pour la tension de sortie
(7) L'affichage de surcharge est allumé en rouge
(8) 3-positions Affichage DEL pour courant de sortie
(9) 3-positions Affichage DEL pour tension de sortie
(10) Pale du ventilateur pour refroidissement de l'appareil
(11) Support du fusible pour le fusible de secteur
(12) Raccordement de courant avec conducteur de protection - prise de courant pour le branchement
(13) Prise "SENSE" pour le réglage automatique de tension sur la sortie à courant elevé (16 et 17)
(14) Entrée télécommande pour le réglage de tension (« VOLTAGE REMOTE »)
(15) Interrupteur de fonction pour la télécommande (ON=MARCHE / OFF = ARRÉT)
(16) Borne à vis soit à courant élevé « Pôle négatif » jusqu'à 60 A
(17) Borne à vis soit à courant élevé « Pôle positif » jusqu'à 60 A

Panonceaux de sécurité et d'advertissement

Tout dommage résultat d'un non-respect des générées instructions a pour effet d'annuler la garantie. De même, le constructeur n'assume aucune responsabilité en cas de domages matériels ou corporels résultat d'une utilisation de l'appareil non conforme aux specifications ou d'un non-respect des générées instructions.

• Cet apparéil a quitté l'usine en parfait état sous l'angle de la sécurité. Pour maintenir le produit dans son état actuel et pour assurer un fonctionnement sans risques, les utilisateurs sont tenus d'observer les consignes de sécurité et averissements ("Attention!" et "Nota!") figurant dans leprésent mode d'emploi. Respectez les pictogrammes et les indications suivantes:

= Nota! Lire le mode d'emploi!

= Séparation de protection, sous conditions du court-circuit fixe

= Exclusivement pour l'utilisation dans des locaux interieurs secs

= Le produit est/agree CE et satisfait ainsi aux directives relatives à la compatibilité electromagnetique 89/336/CEE et aux apparciels basse tension 73/23/CEE

• Les apparèils électriques et les accessoires ne doivent pas laisser à portée de main des enfants!

• Dans les installations industrielles, il convient d'observer les consignes de prévention des accidents relatives aux installations et moyens d'exploitation électriques, édictées par les syndicats professionnels.

• Dans les écoles, les centres de formation, les ateliers de loisirs et de réinsertion, l'utilisation des-appareils alimenté par le secteur doit être surveillée par un personnel responsable, spécialement formé à cet effet.

Veillez a ce que vos mains, vetements, le sol et l'appareil alimenté par le secteur soient sec dans tous les cas.

• L'ouverture des habillages ou le démontage des pieces, sauf si l'ouverture se passse à la main, risquent demettre à nu des pieces sous tension.

• Avant d'ouvrir l'appareil, il faut le débrancher de toutes les sources de tension.

• Les condensateurs dans l'appareil peuvent être encore charges même si l'apparéil a été déconnecté de toutes les sources de tension.

• Ne jamais mettre immédiatement en marche le réseau d'alimentation, lorsqu'elle vient d'être transporte d'un local froid à un autre chaud. L'eau de condensation qui se forme en pareil cas risque, le cas échéant, de détruire l'appareil. Laisser tout d'abord l'appareil atteindre la température ambiante avant de le brancher.

• Le réseau d'alimentation se chauffe durant le fonctionnement; veillez à assurer une ventilation suffisante. Les fentes et les ouïes d'aération ne doivent pas être recouvrés ou obturées!

• Les boites d'alimentations et les consommateurs installés ne doivent pas'être mis en marche sans surveillance.
• Utilisez seulement les types de fusibles et l'intensité du courant nominal indiqués. L'utilisation des fusibles rapiécés est strictement interdit.
• Evitez l'utilisation des cables métalliques dénudés.
• Un couplage en série ou une connexion en parallèle de plusieurs réseaux d'alimentation n'est pas admissible.
• Les boites d'alimentation ne sont pas prévus pour l'application aux hommes et animaux.

• Si un fonctionnement sans risque de l'appareil n'est plus assure, il convient de lemettre hors service et de le préserver de toute mise sous tension involontaire. Unfonctionnement sans risque n'est pas assuredsonque:

• l'appareil est visiblement endommagé,

• lorsque l'appareil ne fonctionne plus,
• lorsqu'il a eté stocké pendant une période prolongée dans des conditions défavorables ou

• lorsqu'il a subi de sévères contraintes en cours de transport.

• Tenez également compte des consignes de sécurité rappelées dans les chapitres de ce guide et aussi les modes d'emploi des apparèils raccordés.

Description du fonctionnement

Les réseaux d'alimentation SPS 1525 PFC et SPS 1540 PFC fonctionnent avec une technologie d'alimentation qui présente des avantages du poids et d'économie. Les blocs d'alimentation fonctionnent avec une tension vibreuse et ils redonnent un grand spectre des ondes harmoniques sur le cordant d'alimentation qui peuvent déranger d'autre part les autres apparciels. Pour retenir ces ondes harmoniques on a installé sur les deux modèles ce qu'on appelle "PFC" (Power-Factor-Correction).

La sortie à tension continue d'une séparation galvanique présente une séparation de protection par rapport à la tension.

La tension de sortie se règle par le biais du régulateur (6) de 3 à 15 V DC ou de 1 à 15V pour le modele SPS 1560 PFC. Il n'est possible de limiter le courant.

Les deux modèles SPS 1525 PFC et SPS 1540 PFC ont une particularité sur le dessous de l'appareil, un interrupteur de tension fixe qui permet le fixation de la tension de sortie sur 13,8 VDC.

Si cette fonction est activée, le réglage du bouton d'ajustage (6) n'est plus possible. Cette tension fixe convient à l'emploi avec la tension de voiture ou dans la zone du bruit de scintillation. La disposition de l'interrupteur est ainsi sélectionnée pour éviter la désactivation de l'appareil par inadvertance.

Le DC-Raccordement secondaire s'effectue au moyen de deux douilles de bornes à vis colorés.

Le réseau d'alimentation SPS 1560 PFC peut prélever maximum 5A sur la face avant et 60A au dos.

Un thermoregulateur se charge du refroidissement du secteur d'alimentation; il délivre suffisamment d'air qui peut circuler autour de l'appareil, pour cette raison faites attention à l'écart létral.

Le secteur d'alimentation a un déclencheur à maxima d'intensité Celui-ci est activé, lorsque le courant maximal est dépasse par un surcharge ou un court-circuit. Le corps lumineux rouge permet l'affichage du surcharge. Si celui-ci s'allume il faut décl寒cher le consommateur du bloc secteur pour éviter l'endommagement su réseau d'alimentation.

Mise en service

Généralités

Ces réseaux d'alimentation n'ont enaucun cas des machines dispositif de charge.ment. Pour charger des accus utilisez un chargeur de batteries avec un déclenchement pour le charge approprié.

Raccordement d'un cordant secteur

• Branchez le cordant secteur avec conducteur de protection à la douille du secteur d'alimentation (12) de l'appareil. Veillez à ce que le branchement soit correctement positionné et suffisamment stable.
• Branchez le cordant secteur à une prise de courant avec conducteur de protection avec protection mise à la terre.

Réglage souhaité de la tension de sortie

Assurez-vous que le consommateur est raccordé au secteur d'alimentation.

• Mettez en marche le secteur d'alimentation par l'interrupteur de service (1); l'indication d'opération (2) faut qu'elle s'allume.
• Réglez maintainant au moyen du DC-bouton de réglage (6) la tension de sortie souhaité qui peut être contrôle sur l'affichage (9).

Réglage de tension fixe de 13,8 V (uniquement SPS 1525/1540 PFC)

Assurez-vous que le petit consommateur est raccordé au secteur d'alimentation.
- Mettez en marche le secteur d'alimentation par l'interrupteur de service (1).
- Reglez maintainant l'interrupteur à couilisse (5) qui se trouve sur le dessous de l'appeil sur la position "FIXED 13,8 V".
- La tension de sortie est à présent réglé fixe sur cette valeur qu'on ne peut pas modifier par du bouton de réglage qui se trouve sur la face avant de l'appareil. La valeur de tension est indiqué sur l'affichage (9).
- Pour désactiver l'appareil tournez l'interrupteur a coulisse dans le sens contraire.

ATTENTION! Commutation, seulement si le consommateur n'est pas raccordé! Tenez compte de la tension de service du consommateur!

Raccordement d'un consommateur

Assurez-vous que le consommateur est désacté.
- Vérifiez de nouveau la tension sortie correcte.
- Raccordez le pôle positif (+) du consommateur à la douille borne à vis rouge "+" (4) et
- le pôle négatif (-) du consommateur à la douille borne à vis noir "-" (3).
- Le raccordement peut s'effectuer au moyen des fiches standard de 4mm, mais doit s'effectuer à l'aide des bornes à vis de plus de 20 A (les bouts de douille peuvent être déboulonnés uniquement pour les modèles SPS 1525/1540 PFC!).
- Pour le réseau d'alimentation SPS 1560 PFC, vous pouvez brancher les consommateurs jusqu'à 5A (limitation de courant automatique) sur les douilles de protection avant et jusqu'à 60A sur la face arrière, via les bornes à courant élevé.
- La consommation de courant des consommateurs raccordés est indiquée sur l'affichage du courant (8).

Veiller à ce que le consommateur soit désactivé pendant le raccordement au réseau d'alimentation. Un consommateur en circuit peut provoquer une formation d'étincelles lors du branchement aux prises qui peut endommager les bornes ainsi que les cables raccordés.

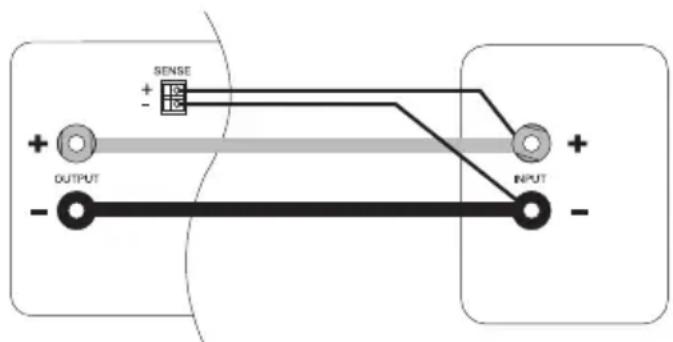

Fonction « SENSE » (uniquement pour SPS 1560 PFC)

Le reseau d'alimentation dispose d'un réglage automatique de tension pour la sortie à courant élevé. Pour cela, deux cables de mesure séparés seront branchés parallèvement aux cables de connexion. La chute de tension qui survient sur les cables de connexion est mesurée sur ces deux cables de mesure. Le réseau d'alimentation compensate automatiquement cette chute de tension de manière à ce que la tension effectivement réglée soit présente au niveau du consommateur.

Proceder comme suit pour le raccordement:

• Toujours relier d'abord les cables d'alimentation du bloc au consommateur. Veiller à la bonne polarité.
• Pousser vers l'intérieur les bornes orange situées sur la connexion SENSE à l'aide d'un petit tournevis, puis insérer les cables dans les orifices verts des bornes. Contrôler qu'ils sont bien enforcés.
• Relier les deux cables SENSE au consommateur, en respectant la polarité. La section droite du conducteur pour les cables SENSE doit être de minimum 22AWG (= 0,34mm2).
• Toujours defaire les connexions dans le sens inverse (d'abord les cables SENSE puis les câbles de connexion).

Veiller à ce que les cables SENSE ait une connexion si possible à proximé du point de connexion du consommateur.

Ne jamais court-circuiter les câbles SENSE.

Télécommande « SENSE » (uniquement pour SPS 1560 PFC)

Via le branchement de la télécommande « REMOTE » intégrée, le réglage de la tension peut s'effectuer à l'aide d'une source d'alimentation extérieure ou par une résistance régliable (potentiomètre), par ex. marche/arrêt de la sortie.

La connexion REMOTE s'effectue sur la fiche intégrée REMOTE située au dos de l'appareil (14).

Préparation de le connexion de la télécommande

Dévisser la vis centrale de la fiche femelle fournie,steroler la prise de contact avant, noire en la tournant legement.

Introduire par l'arrière cinq câbles de raccordement d'une section droite de conduc-. teur de minimum 22AWG (= 0,34mm2) à travers la cosse en métal. Souder, avec précaution, ces cinq câbles aux cosses-drapeaux n^1,2,3,7 et 8 de la prise de contact noire.

Marquer les extrémités de cable découvertes à l'aide des chiffres de contact correspondants (1 à 3) afin d'éviter toute confusion.

Insérer, dans le sens inverse, la prise de contact noire dans la cosse en métal, puis la visser avec précaution.

Commande via une source de tension externe

Une source de tension externe de 0 à 5 VDC permet de télécommander le bloc d'alimentation au niveau de toute la plage de tension de sortie.

Proceder comme suit pour le raccordement:

Relier le cable de raccordement du connecteur REMOTE comme illustré ci-dessous.

Raccord 2 vers le pôle positif (+) de l'alimentation électrique raccord 3 vers le pôle négatif (-) de la source de tension.

Le raccord 1 n'est pas utile.

Attention!

La tension sur la prise de télécommande ne doit pas dépasser 5V.

Ne pas court-circuiter les connexions.

Mettre le réseau d'alimentation hors circuit, puis relier ensuite le connecteur REMOTE à la prise Remote située au dos. Visser la bague de fixation extérieure.

Régler la tension de la source externe sur zéro.

Pousser l'interrupteur situé au dos VOLTAGE REMOTE dans la position « ON » (MARCHE «).

Mettre le bloc d'alimentation en marche. La tension de sortie désirée peut se régler via la source de tension externe. Contrôler le bon fonctionnement de l'ensemble de la plage de réglage.

Amener l'interrupteur dans la position « OFF » (ARRÉT), lorsque vous n'avez plus besoin de la fonction de télécommande.

Commande via une résistance régable (potentiètre)

Un potentiametre externe de 5 k ohms permet de télécommander le bloc d'alimentation au niveau de toute la plage de tension de sortie.

Proceder comme suit pour le raccordement:

Relier le cable de raccordement du connecteur REMOTE comme illustré ci-dessous.

Raccord 1 sur une extrémité de la résistance.

Raccord 2 sur le contact glisseur de la résistance.

Raccord 3 sur la deuxieme extrémité de la résistance.

Mettre le réseau d'alimentation hors circuit, puis relier ensuite le connecteur REMOTE à la prise Remote située au dos. Visser la bague de fixation extérieure.

Pousser l'interrupteur situé au dos VOLTAGE REMOTE dans la position « ON » (MARCHE ).

Mettre le bloc d'alimentation en marche. La tension de sortie désirée peut se régler via le potentiamètre externe. Contrôler le bon fonctionnement de l'ensemble de la plage de réglage.

Amener l'interrupteur dans la position « OFF » (ARRÊT), lorsque vous n'avez plus besoin de la fonction de télécommande.

Commande de la sortie DC (marche/arrêt)

La sortie DC peut être connectée ou déconnectée via les branchements 7 et 8. De plus, vous pouvez utiliser un interrupteur.

Branchement 7 + 8 non reliés = sortie DC actif (marche)

Branchement 7 et 8 reliés = sortie DC inactive (arrêt)

Maintenance et nettoyage

Sauf le remplacement du fusible et un nettoyage occasionnel, les reseaux d'alimentation ne nécessitantaucun entretien. Pour le nettoyage,utilisez un chiffon propre, sec,antistatique et non pelucheurs sans produit de nettoyage et d'entretien chimique etd'écarage

Remplacement du fusible (uniquement pour SPS 1525/1540 PFC)

Si le réseau d'alimentation ne puisse plus être remis en marche, le fusible de secteur est probablement défectueux.

Pour remplaçer le fusible de secteur procédez comme indiqué ci-après:

• Désactivez le bloc d'alimentation et retirez le cordant secteur de l'appareil.

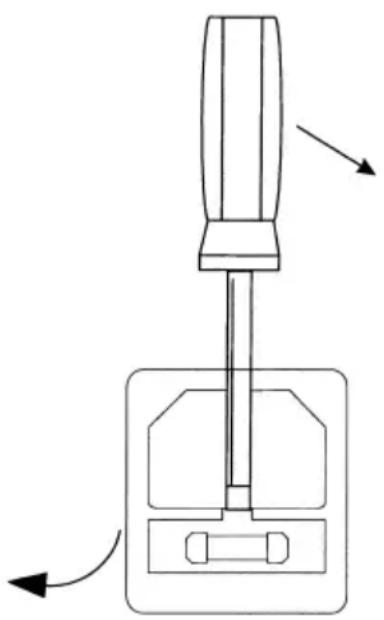

• Enlevez maintainant le porte-fusible sur le dos de l'appareil avec un tournevis à fente approprié

• Remplacez le fusible défectueux par un nouveau fusible pour faible intensité (5 x 20 mm) de même type et de même intensité du courant nominal; celles-ci sont :

• SPS 1525 PFC: F3, 15 A / 250 V (à fusion rapide)

• SPS 1540 PFC: F5 A / 250 V (à fusion rapide)

• Appuyez de nouveau sur le cartouche fusible, jusqu'à ce qu'il prend l'encoche.

Dépannage

Avec ce réseau d'alimentation, vous avez acquis un produit d'une grande sécurité de fonctionnement.

Des problèmes ou des dérangements peuvent néanmoins se produit.

Voutrouvez ci-apres un certain nombre de procédures vous permettant de dépanner tout seul les cas échéants:

Respecter impératifement les consignes de sécurité !

Problèmes Causes évientuelles
Le secteur d'alimentation ne Si l'odore marche pas allumé en vers?	Indication d'opération (2) sur l'appareil est Vérifiéz la prise de courant (éventuel le fusible de secteur de l'appareil ou l'interrupteur de protection
Consommateur raccordé ne Est-ce fonction pas. Est-ce que la polarité n'est pas inversé?Est-ce que le bloc d'alimentation est surcharge (Affichage 7)?Vérifiéz les caractéristiques techniques du consommateur
La tension de sortie de 13,8 V L'odore ne peut pas être modifier Réglez l'interrupteur de tension fixe sur le des-sous de l'appareil dans l'autre régulateur inter-rupteur.

Contrôlez régulierement la sécurité technique de l'appareil, en vous assurant notamment de l'absence d'endommagements au niveau du boîtier etc.

Autres réparations doivent uniquement être effectuées par un technicien spécialisé connaissant parfaitement les risques potentiels encourus et les prescriptions spécifiques en vigueur. Toutes modifications réalisées à titre individuel sur ou dans l'appareil entrainent la perte de la garantie.

Caracteristiques techniques

	SPS 1525 PFC SPS 15	40 PFC SPS 1560 PFC
Tension 230 V~ / 50 Hz de service
Puisance max. 460 VA max. absorbée	ax. 782 VA max. 1058 VA
Tension de sortie 1 à 15 V DC	3-15 VDC réglable ou 13,8 V tension fixe réglable de
Courant 25 A 40 A 5 A face de sortie 60 A face arrière	avant,
Ondulation résiduelle 10 m	Vrms (rms=Effectif) max. 40 mVp-p
Comportement de règles Remplacement d'alimentation +/- 10%: 80 mV 0,05% +Changement du surcharge 0~100%:	3mV230 mV 0,1% +5mV
Fusible de secteur	À fusion rapide3,15 A / 250 V	À fusion rapide5 A / 250 V
Dimensions (I x H x L)	220 x 110 x 240 (mm)	220 x 110 x 310 (mm)	220 x 110 x 360 (mm)
Masse	env. 2,6 Kg	env. 3,5 Kg	env. 5,8 Kg
Température d'opération	+0°C à +40°C
Humidity relative de l'air max.	ax. 85% sans condensation

NL Inleiding

Geachte klant,
