Type de produit	Testeur de champ magnétique rotatif
Marque	Testboy
Modèle	TV 410N
Plage de tension de service	120-400 V CA, 50-60 Hz
Affichage	Lampes au néon (L1, L2, L3, R/L)
Catégorie de mesure	CAT III 400 V
Durée max. de mise en circuit	30 secondes
Dimensions (L x l x h)	130 x 55 x 35 mm
Poids (estimé)	150 g
Alimentation	Aucune pile ou source externe requise (alimentation par l'objet mesuré)
Fonctions principales	Détection du sens de rotation du champ magnétique triphasé, indication des phases présentes, identification de phases manquantes
Entretien	Aucun entretien nécessaire par l'utilisateur ; confier toute réparation à un personnel qualifié
Nettoyage	Essuyer avec un chiffon sec ; ne pas utiliser de solvants
Sécurité	Raccords isolés pour un travail sûr ; respecter la catégorie de mesure et la tension maxi
Pièces détachées	Non fournies ; en cas de besoin, contacter le vendeur ou un service agréé
Réparabilité	Réservée au personnel spécialisé ; l'ouverture par l'utilisateur annule la garantie

FOIRE AUX QUESTIONS - TV 410N Testboy

Comment utiliser le testeur TV 410N pour vérifier le sens de rotation d'un moteur triphasé ?

Branchez les trois cordons de mesure sur les phases L1, L2 et L3 du moteur. Les lampes L1, L2, L3 s'allument si les trois phases sont présentes. La lampe R (droite) ou L (gauche) indique le sens de rotation du champ. Si le sens est inversé, intervertissez deux phases.

Quelle est la tension de service du TV 410N ?

Le TV 410N fonctionne sur une plage de 120 à 400 V CA avec une fréquence de 50-60 Hz. Il est conçu pour les réseaux triphasés standard.

Le testeur a-t-il besoin de piles ?

Non, le TV 410N ne nécessite aucune pile ni alimentation externe. Il puise sa propre tension de service directement sur l'objet mesuré.

Que faire si une lampe ne s'allume pas ?

Si une lampe parmi L1, L2 ou L3 reste éteinte, cela signifie que la phase correspondante est absente. Vérifiez les connexions et l'alimentation. Si deux phases manquent, aucune lampe ne s'allume.

Le TV 410N est-il adapté pour une utilisation en extérieur ?

Il peut être utilisé en extérieur si les conditions sont sèches et propres. Respectez la catégorie de mesure CAT III 400 V et ne l'exposez pas à l'humidité.

Comment nettoyer le testeur ?

Utilisez un chiffon sec pour nettoyer le boîtier. N'utilisez pas de solvants ou de produits abrasifs. Débranchez toujours les cordons avant le nettoyage.

Que signifie l'allumage des lampes R et L en même temps ?

Si les deux lampes R (droite) et L (gauche) s'allument simultanément, cela indique qu'une phase est manquante. Vérifiez les connexions des trois phases.

Puis-je ouvrir le testeur pour le réparer moi-même ?

Non, l'appareil ne doit être ouvert que par du personnel spécialisé. Toute ouverture non autorisée ou rupture de cachet annule la responsabilité du fabricant.

Quelle est la durée maximale d'utilisation continue ?

La durée maximale de mise en circuit est de 30 secondes. Après cette période, laissez refroidir l'appareil avant une nouvelle utilisation.

Où puis-je trouver la notice d'utilisation complète ?

La notice complète au format PDF est disponible gratuitement sur notice-facile.com. Vous pouvez la télécharger directement depuis la page du produit TV 410N Testboy.

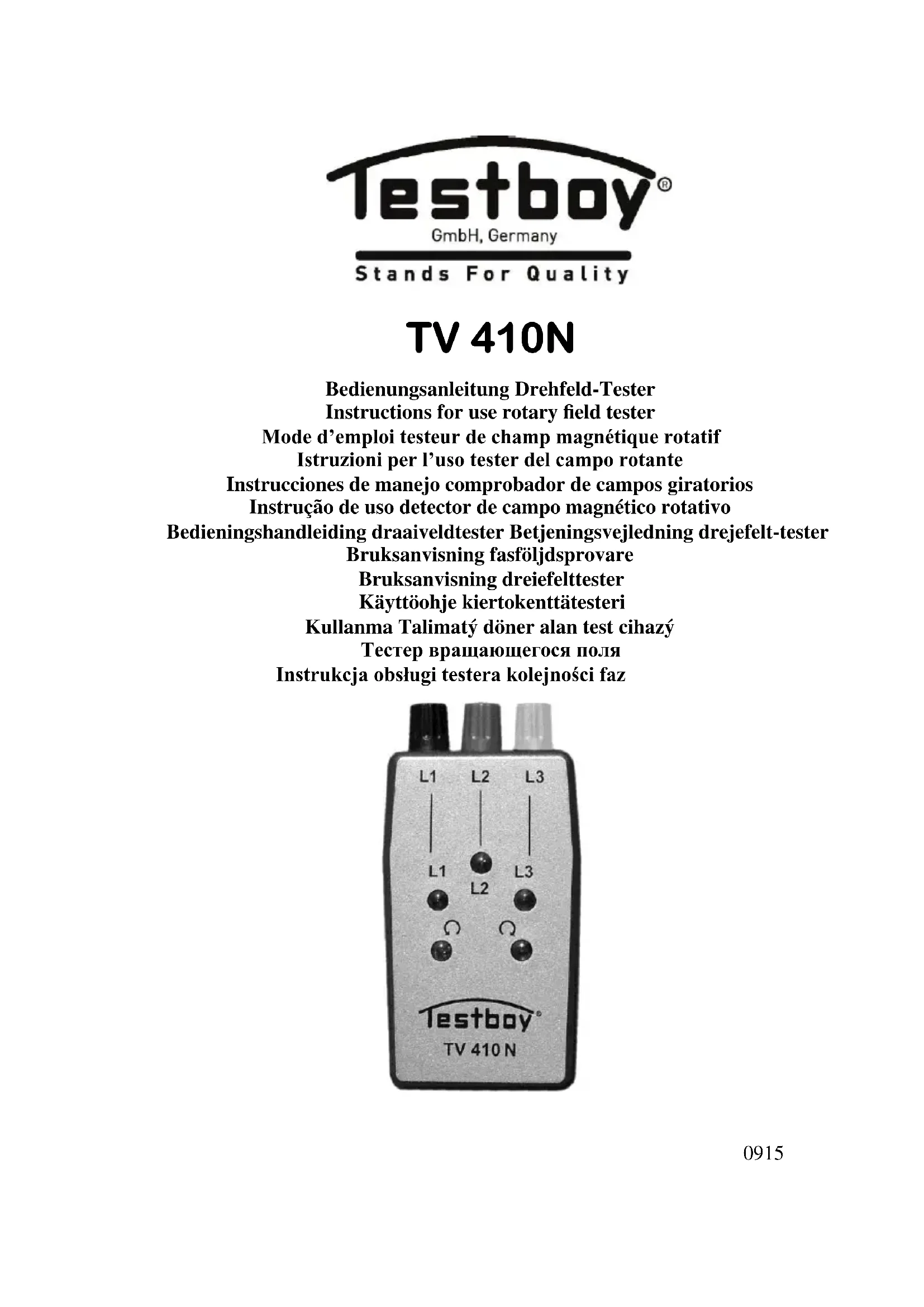

MODE D'EMPLOI TV 410N Testboy

F Mode d'emploi testeur de champ magnétique rotatif

Merci de vous être é décidé pour le t esteur de champ magnétique rotatif TV 410N.

• Testeur de champ magnétique rotatif pour constater en toute sécurité le sens de r otation du champ sur des installations électriques, des mo teurs, des pompes etc.
• Prévient des frais élevés de panne et de réparation.
• Aucune pile ni alimentation en tension extérieure requise.
• Travail sûr grâce aux r'accords isolés.
• Sert à détecter le sens de rotation du champ et à signaler les tr ois phases par les lampes incandescentes (néon) partout où des r éseaux de courant triphasé sont utilisés.
• Un simple test avec les trois points de mesur e évite des frais élevés de pannes et de réparation sur les installations, les moteurs, les pompes et systèmes.
• Les prises isolées garantissent un travail en toute sécurité en réduisant les risques d'accident. Le raccord de conduites de mesures isolées contribue aussi à assurer la sécurité.
• L'utilisation du testeur de champ ma gnétique rotatif ne demande pas de piles ni autre e alimentation en tension. Le testeur prend sa tension de service sur l'objet à mesurer.

Notices de tr avail

Reliez les conduites de mesur e sur l'objet à mesurer comme indiqué sur le testeur.

Une fois que les trois phases sont posées, les lampes incandescent es L1, L2 et L3 s'allument. La lampe R, voire L indique le sens de r olation du champ. Si un champ v ers la gauche est affiché, changez deux phases entre elles. Si une phase manque, la lampe incandescent e correspondante reste éteinte et les lampes R -L s'allument toutes les deux. Si deux phases manquent, il n'y aur a pas d'affichage.

Consignes génér ales

L'appar eil ne demande aucune maintenance et ne sera ouvert que par du personnel spécialisé. Une ouverture de l'appareil ou la rupture d'un cachet dégage le constructeur de toute responsabilité.

Si vous avez des doutes quant à la commande et la manipulation, contactez notre vendeur.

Données techniques

Tension de service: 120	-400 VAC, 50 - 60 Hz
Affichage:	lampes au néon
Isolation:	CATIII 400 V Durée
ma xi de mise en circuit: 30	s
Dimensions:	130 x 55 x 35 mm (l x B x h) Homologué
par : IEC/	EN 61010-1, DIN VDE 0410
