Type de produit	Table de mixage
Marque	Vonyx
Modèle	VMM100
Alimentation	220-240 V~ 50 Hz, fusible 10-16 A
Entrées microphone	2 entrées combo XLR/Jack 6,35 mm (avec alimentation fantôme +48 V)
Entrées ligne	Entrée ligne RCA stéréo, entrée stéréo additionnelle
Entrée USB	Port USB pour lecture MP3 (avant) et alimentation (arrière)
Bluetooth	Streaming BT intégré (portée 10 m sans obstacle)
Sorties	Sortie principale jack 6,35 mm, sortie REC RCA, sortie casque 3,5 mm
Égalisation	Aigus et graves par canal (réglage ±15 dB)
Effet	Délai (Delay) réglable avec retour FX
Alimentation fantôme	+48 V commutable pour canaux 1 et 2
Indicateurs	VU/Clip meter (LED rouge en cas d'écrêtage)
Contrôle du volume	Volume stéréo, volume casque, gain et niveau par canal, niveau MP3
Température de fonctionnement	5 °C à 35 °C
Utilisation	Intérieur uniquement
Entretien et nettoyage	Chiffon sec ; ne pas utiliser de produits chimiques
Réparabilité	Réparations exclusivement par un technicien spécialisé
Garantie	Caduque en cas d'ouverture, de modification ou d'utilisation non conforme
Consignes de sécurité	Ne pas exposer à l'humidité ; débrancher pendant les orages ; ne pas obstruer les ouïes de ventilation

FOIRE AUX QUESTIONS - VMM100 Vonyx

Comment connecter mon téléphone en Bluetooth ?

Activez le Bluetooth sur votre téléphone, sélectionnez "VMM" dans la liste des appareils. Aucun mot de passe n'est requis. La portée est d'environ 10 mètres sans obstacle. Utilisez la touche MODE sur la façade pour basculer en mode Bluetooth si nécessaire.

Comment utiliser l'alimentation fantôme +48V ?

Appuyez sur le commutateur PHANTOM+48V situé sur le panneau de contrôle des canaux 1 et 2. Un voyant lumineux indique que l'alimentation est active. Cette fonction est nécessaire pour les microphones à condensateur. Attention : débranchez les micros avant d'activer ou désactiver l'alimentation fantôme.

Puis-je brancher des instruments comme une guitare électrique ?

Oui, les entrées combo des canaux 1 et 2 acceptent les signaux mono provenant de microphones (XLR) ou d'instruments en jack 6,35 mm, comme une guitare électrique. Réglez le gain et l'égalisation selon vos besoins.

Que faire si la LED de crête (PEAK) s'allume en rouge ?

La LED rouge indique que le niveau sonore est trop élevé et risque d'écrêter. Réduisez le volume du canal correspondant (gain ou niveau) ou le volume général stéréo pour éviter les distorsions.

Comment enregistrer ma prestation ?

Utilisez la sortie REC (RCA) située à l'arrière pour connecter un enregistreur externe. Cette sortie fournit un signal asymétrique. Vous pouvez également utiliser la fonction d'enregistrement USB en maintenant la touche MODE enfoncée pendant la lecture USB (voir notice pour plus de détails).

Comment régler l'égalisation ?

Chaque canal (1, 2 et entrée stéréo) dispose de contrôles HIGH (aigus) et LOW (basses) avec une plage de réglage de -15 à +15 dB. Tournez les potentiomètres pour ajuster les fréquences selon vos préférences.

Que faire en cas de condensation après transport ?

Si l'appareil a été exposé à des variations de température importantes, ne l'allumez pas immédiatement. Laissez-le éteint à température ambiante jusqu'à ce que la condensation se dissipe (cela peut prendre plusieurs heures). Cela évite les courts-circuits.

Comment nettoyer la table de mixage ?

Utilisez un chiffon sec et doux. N'utilisez jamais de produits chimiques, d'aérosols ou de liquides qui pourraient endommager le revêtement ou pénétrer à l'intérieur. Débranchez l'appareil avant tout nettoyage.

Puis-je utiliser cette table en extérieur ?

Non, l'appareil est conçu pour une utilisation en intérieur uniquement. Ne l'exposez pas à la pluie, à l'humidité ou à des températures extrêmes (plage autorisée : 5°C à 35°C). Une utilisation en extérieur annulerait la garantie.

Comment lire une clé USB ?

Insérez votre clé USB dans le port situé à l'avant (port USB). La lecture démarre automatiquement. Utilisez les touches PRECEDENT/SUIVANT et LECTURE/PAUSE pour contrôler la lecture. Vous pouvez aussi régler le volume MP3 dédié sur le panneau.

MODE D'EMPLOI VMM100 Vonyx

Nous vous remercions d'avoir acheté un produit Vonyx. Veuillez lire la présente notice avant l'utilisation afin de pouvoir en profiter pleinement.

Veuillez lire la notice avant toute utilisation. Respectez impérativement les instructions afin de continuer à bénéficier de la garantie. Prenez toutes les précautions nécessaires pour éviter tout incendie ou décharge électrique. Seul un technicien spécialisé peut effectuer les réparations. Nous vous conseillons de conserver la présente notice pour pouvoir vous y reporter ultérieurement.

• Avant d'utiliser l'appareil, prenez conseil auprès d'un spécialiste. Lors de la première mise sous tension, il est possible qu'une odeur soit perceptible. C'est normal, l'odeur disparaîtra peu de temps après.
• L'appareil contient des composants porteurs de tension. N'OUVREZ JAMAIS le boîtier.
• Ne placez pas des objets métalliques ou du liquide sur l'appareil, cela pourrait causer des décharges électriques et dysfonctionnements.
• Ne placez pas l'appareil à proximité de sources de chaleur, par exemple radiateur. Ne positionnez pas l'appareil sur une surface vibrante. N'obturez pas les ouïes de ventilation.
• L'appareil n'est pas conçu pour une utilisation en continu.
• Faites attention au cordon secteur, il ne doit pas être endommagé.
• Lorsque vous débranchez l'appareil de la prise secteur, tenez-le par la prise, ne tirez jamais sur le cordon.
• Ne branchez pas et ne débranchez pas l'appareil avec les mains mouillées.
• Seul un technicien spécialisé peut remplacer la fiche secteur et / ou le cordon secteur.
• Si l'appareil est endommagé et donc les éléments internes sont visibles, ne branchez pas l'appareil, NE L'ALLUMEZ PAS. Contactez votre revendeur. NE BRANCHEZ PAS l'appareil à un rhéostat ou un dimmer.
• Pour éviter tout risque d'incendie ou de décharge électrique, n'exposez pas l'appareil à la pluie ou à l'humidité.
• Seul un technicien habilité et spécialisé peut effectuer les réparations
• Branchez l'appareil à une prise secteur 220-240 Vac/50 Hz avec terre, avec un fusible 10-16 A.
• Pendant un orage ou en cas de non-utilisation prolongée de l'appareil, débranchez l'appareil du secteur.
• En cas de non-utilisation prolongée de l'appareil, de la condensation peut être créée. Avant de l'allumer, laissez l'appareil atteindre la température ambiante. Ne l'utilisez jamais dans des pièces humides ou en extérieur.

• Afin d'éviter tout accident en entreprise, vous devez respecter les conseils et instructions.

• N'allumez pas et n'éteignez pas l'appareil de manière répétée. Cela réduit sa durée de vie.

• Conservez l'appareil hors de la portée des enfants. Ne laissez pas l'appareil sans surveillance.
• N'utilisez pas d'aérosols pour nettoyer les interrupteurs. Les résidus créent des dépôts et de la graisse. En cas de dysfonctionnement, demandez conseil à un spécialiste.
• Ne forcez pas les réglages.
• L'appareil contient un haut-parleur pouvant engendrer des champs magnétiques. Tenez cet appareil à 60 cm au moins d'un téléviseur ou ordinateur.
• Si le produit comprend un accumulateur intégré plombacide, rechargez l'accumulateur tous les 3 mois en cas de non-utilisation prolongée de l'appareil. Sinon, l'accumulateur pourrait être endommagé de manière permanente.
• Si l'accumulateur est endommagé, remplacez-le par un accumulateur de même type et déposez l'ancien accumulateur dans un container de recyclage adapté.
• Si l'appareil est tombé, faites-le toujours vérifier par un technicien avant de le rallumer.
• Pour nettoyer l'appareil, n'utilisez pas de produits chimiques qui abîment le revêtement, utilisez uniquement un tissu sec.
• Tenez toujours l'appareil éloigné de tout équipement électrique pouvant causer des interférences.
• Pour toute réparation, il faut impérativement utiliser des pièces d'origine, sinon il y a risque de dommages graves et / ou de radiations dangereuses.
• Eteignez toujours l'appareil avant de le débrancher du secteur et de tout autre appareil. Débranchez tous les cordons avant de déplacer l'appareil.
• Assurez-vous que le cordon secteur n'est pas abîmé si des personnes viennent à marcher dessus. Avant toute utilisation, vérifiez son état.
• La tension d'alimentation est de 220-240Vac/50 Hz. Vérifiez la compatibilité. Si vous voyagez, vérifiez que la tension d'alimentation du pays est compatible avec l'appareil.
• Conservez l'emballage d'origine pour pouvoir transporter l'appareil en toute sécurité.

Ce symbole doit attirer l'attention de l'utilisateur sur les tensions élevées présentes dans le boîtier de l'appareil, pouvant engendrer une décharge électrique.

Ce symbole doit attirer l'attention de l'utilisateur sur des instructions importantes détaillées dans la notice, elles doivent être lues et respectées.

Cet appareil porte le symbole CE. Il est interdit d'effectuer toute modification sur l'appareil. La certification CE et la garantie deviendraient caduques !

NOTE: Pour un fonctionnement normal de l'appareil, il doit être utilisé en intérieur avec une plage de température maximale autorisée entre 5°C/41°F et 35°C/95°F.

Ne jetez pas les produits électriques dans la poubelle domestique. Déposez-les dans une décharge. Demandez conseil aux autorisés ou à votre revendeur. Données techniques réservées. Les valeurs actuelles peuvent varier d'un produit à l'autre. Tout droit de modification réservé sans notification préalable.

N'essayez pas de réparer l'appareil vous-même. Vous perdriez tout droit à la garantie. Ne faites aucune modification sur l'appareil. Vous perdriez tout droit à la garantie La garantie deviendrait également caduque en cas d'accidents ou dommages causes par une utilisation inappropriée de l'appareil ou un non-respect des consignes présentes dans cette notice. Vonyx ne pourrait être tenu responsable en cas de dommages matériels ou corporels causés par un non-respect des consignes de sécurité et avertissements. Cela est également valable pour tous les dommages quelle que soit la forme.

DÉBALLAGE

ATTENTION ! Immédiatement après réception, vérifiez le contenu du carton et assurez-vous que tous les éléments sont bien présents et en bon état. Si besoin, faites les réserves nécessaires si le matériel ou les cartons sont endommagés. Si l'appareil doit être retourné, faites-le dans l'emballage d'origine.

Si l'appareil a été exposé à des fluctuations importantes de températures (par exemple après le transport), ne l'allumez pas immédiatement. De la condensation peut survenir. Laissez l'appareil éteint le temps qu'il atteigne la température ambiante.

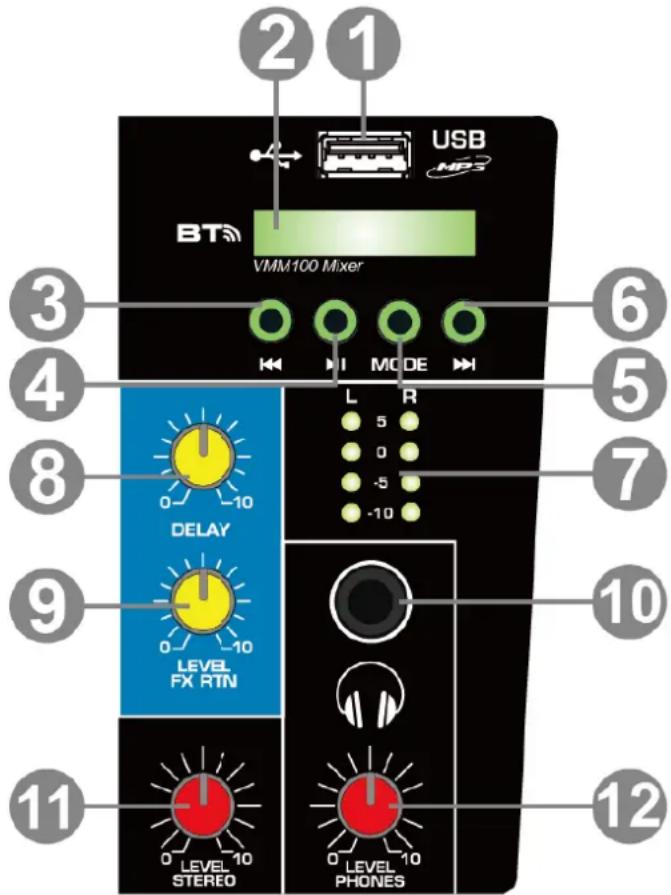

PANNEAU DE CONTRÔLE MP3

1. PORT USB

Connectez votre appareil USB à ce port. Remarque : le port USB situé sur le panneau arrière de l'appareil sert uniquement à l'alimentation électrique.

2. AFFICHAGE

Appuyez sur cette touche pour passer à la piste précédente. Maintenez cette touche enfoncée pour réduire le volume du MP3/USB.

4. LECTURE/PAUSE

Appuyez pour démarrer/reprendre ou mettre en pause la lecture.

5. MODE

Appuyez sur cette touche pour changer de mode. Si une clé USB est insérée, la lecture de la clé USB commence automatiquement. Appuyez sur pour passer en mode streaming BT.

Pendant la lecture en mode USB, maintenez la touche enfoncée pour passer en mode ENREGISTREMENT.

6. SUIVANT/VOLUME +

Appuyez sur cette touche pour passer à la piste suivante. Maintenez cette touche enfoncée pour augmenter le volume du MP3/USB.

7. VU/CLIP METER

Indique le niveau de sortie de la prise de sortie stéréo. Réduisez le niveau du volume si la LED de crête émet une lumière rouge.

8. DELAY

Tournez pour régler l'effet de délai.

9. FX RTN NIVEAU

Règle le niveau de volume de l'effet.

10. SORTIE JACK POUR CASQUE D'ÉCOUTE

Sortie casque jack 3,5 mm.

11. NIVEAU DU VOLUME STÉRÉO

Tournez pour régler le volume global de la sortie stéréo.

12. NIVEAU DU CASQUE

Tournez pour régler le volume du casque.

Prise d'entrée combinée pour un signal mono (microphones XLR ou dispositifs d'entrée de ligne 1/4") ou des instruments tels qu'une guitare électrique.

2. SORTIE REC

Prises de sortie RCA asymétriques. Utilisables pour connecter un enregistreur externe.

3. ENTRÉE LIGNE

Prises d'entrée ligne RCA.

4. SORTIE STEREO

Prises de sortie jack 6,35 mm.

5. BOUTON MARCHE/ARRÊT

Appuyez pour allumer/éteindre l'appareil.

PANNEAU DE CONTRÔLE DES CANAUX 1&2

1. COMMUTATEUR D'ALIMENTATION FANTÔME +48V

Appuyez sur ce commutateur lorsque vous utilisez un microphone à condensateur à alimentation fantôme dans le canal 1 ou 2. Lorsque ce commutateur est activé, le voyant lumineux indique que l'appareil fournit une alimentation fantôme DC+48V aux prises d'entrée.

2. CONTRÔLE DU GAIN

Tournez pour régler le gain appliqué au niveau du signal d'entrée des canaux 1 et 2.

3. CONTRÔLE DES AIGUS

Tournez pour régler les tonalités de haute fréquence des canaux 1 et 2.

4. CONTRÔLE DES BASSES

Tournez pour régler les tonalités de basse fréquence des canaux 1 et 2.

5. FX CONTROLS

Appuyez sur ce bouton pour assigner la possibilité d'un effet de retard au canal correspondant (1 & 2).

6. COMMUTATEUR MONO/STÉRÉO

MONO: Le son entré sur les canaux 1/L ou 2/R peut être entendu à la fois par les enceintes de droite et de gauche. Si vous utilisez les canaux 1/L ou 2/R individuellement, placez le commutateur sur ce réglage.

STÉRÉO: L'entrée du son sur le canal 1/L ne peut être émise que par le haut-parleur gauche, et l'entrée du son sur le canal 2/R ne peut être émise que par le haut-parleur droit.

7. COMMANDES DE NIVEAU DE VOLUME

Tournez pour régler la balance du volume entre les deux canaux.

ENTRÉE STÉRÉO ET CONTRÔLE DU NIVEAU MP3

1. CONTRÔLE DES AIGUS

Tournez pour régler les tonalités de haute fréquence du canal d'entrée stéréo.

2. CONTRÔLE DES BASSES

Tournez pour régler les tonalités de basse fréquence du canal d'entrée stéréo.

3. CONTRÔLE DU NIVEAU DE VOLUME DE L'ENTRÉE STÉRÉO

Tournez pour régler le niveau de volume de l'entrée ligne stéréo.

4. CONTRÔLE DU NIVEAU DU VOLUME MP3

Tournez pour régler le niveau de volume du MP3.

CONNEXION AVEC BT

1. Activez la fonction BT sur votre appareil (téléphone mobile, tablette...) qui doit lire la musique. Reportez-vous aux instructions d'utilisation de l'appareil.
2. Sélectionnez "VMM" sur votre appareil BT et établissez la connexion. Aucun mot de passe n'est requis.

Attention: la distance BT est de 10 mètres environ sans obstacle.

TECHNICAL SPECIFICATION / TECHNISCHE SPECIFICATIE / TECHNISCHE DATEN / ESPECIFICACIONES TÉCNICAS / SPÉCIFICATIONS TECHNIQUES

Playback options: BT streaming, USB
