VMM100 - Mezclador Vonyx - Manual de uso y guía de instrucciones gratis

Tipo de producto	Mesa de mezclas
Marca	Vonyx
Modelo	VMM100
Alimentación	220-240 V~ 50 Hz, fusible 10-16 A
Entradas de micrófono	2 entradas combo XLR/Jack de 6,35 mm (con alimentación fantasma +48 V)
Entradas de línea	Entrada de línea RCA estéreo, entrada estéreo adicional
Entrada USB	Puerto USB para reproducción MP3 (frontal) y alimentación (trasero)
Bluetooth	Transmisión BT integrada (alcance 10 m sin obstáculos)
Salidas	Salida principal jack de 6,35 mm, salida REC RCA, salida para auriculares de 3,5 mm
Ecualización	Agudos y graves por canal (ajuste ±15 dB)
Efecto	Retardo (Delay) ajustable con retorno FX
Alimentación fantasma	+48 V conmutable para canales 1 y 2
Indicadores	Medidor VU/Clip (LED rojo en caso de recorte)
Control de volumen	Volumen estéreo, volumen de auriculares, ganancia y nivel por canal, nivel MP3
Temperatura de funcionamiento	5 °C a 35 °C
Uso	Solo interior
Mantenimiento y limpieza	Paño seco; no usar productos químicos
Reparabilidad	Reparaciones exclusivamente por un técnico especializado
Garantía	Caduca en caso de apertura, modificación o uso no conforme
Instrucciones de seguridad	No exponer a la humedad; desconectar durante tormentas; no obstruir las rejillas de ventilación

Preguntas frecuentes - VMM100 Vonyx

¿Cómo conectar mi teléfono por Bluetooth?

Active el Bluetooth en su teléfono, seleccione "VMM" en la lista de dispositivos. No se requiere contraseña. El alcance es de aproximadamente 10 metros sin obstáculos. Use el botón MODE en el panel frontal para cambiar al modo Bluetooth si es necesario.

¿Cómo usar la alimentación fantasma +48V?

Presione el interruptor PHANTOM+48V ubicado en el panel de control de los canales 1 y 2. Un indicador luminoso muestra que la alimentación está activa. Esta función es necesaria para micrófonos de condensador. Atención: desconecte los micrófonos antes de activar o desactivar la alimentación fantasma.

¿Puedo conectar instrumentos como una guitarra eléctrica?

Sí, las entradas combo de los canales 1 y 2 aceptan señales mono de micrófonos (XLR) o instrumentos con jack de 6,35 mm, como una guitarra eléctrica. Ajuste la ganancia y la ecualización según sus necesidades.

¿Qué hacer si el LED de pico (PEAK) se enciende en rojo?

El LED rojo indica que el nivel de sonido es demasiado alto y puede recortar. Reduzca el volumen del canal correspondiente (ganancia o nivel) o el volumen general estéreo para evitar distorsiones.

¿Cómo grabar mi actuación?

Use la salida REC (RCA) ubicada en la parte trasera para conectar una grabadora externa. Esta salida proporciona una señal asimétrica. También puede usar la función de grabación USB manteniendo presionado el botón MODE durante la reproducción USB (consulte el manual para más detalles).

¿Cómo ajustar la ecualización?

Cada canal (1, 2 y entrada estéreo) tiene controles HIGH (agudos) y LOW (graves) con un rango de ajuste de -15 a +15 dB. Gire los potenciómetros para ajustar las frecuencias según sus preferencias.

¿Qué hacer en caso de condensación después del transporte?

Si el aparato ha estado expuesto a variaciones de temperatura importantes, no lo encienda inmediatamente. Déjelo apagado a temperatura ambiente hasta que se disipe la condensación (puede tardar varias horas). Esto evita cortocircuitos.

¿Cómo limpiar la mesa de mezclas?

Use un paño seco y suave. Nunca use productos químicos, aerosoles o líquidos que puedan dañar el revestimiento o penetrar en el interior. Desconecte el aparato antes de limpiar.

¿Puedo usar esta mesa en exteriores?

No, el aparato está diseñado solo para uso en interiores. No lo exponga a la lluvia, humedad o temperaturas extremas (rango permitido: 5°C a 35°C). El uso en exteriores anularía la garantía.

¿Cómo leer una memoria USB?

Inserte su memoria USB en el puerto frontal (puerto USB). La reproducción comienza automáticamente. Use los botones ANTERIOR/SIGUIENTE y REPRODUCIR/PAUSA para controlar la reproducción. También puede ajustar el volumen MP3 dedicado en el panel.

MANUAL DE USUARIO VMM100 Vonyx

Felicitaciones a la compra de este producto Vonyx. Por favor lea atentamente este manual antes de usar el aparato para disfrutar al completo de sus prestaciones.

Seguir las instrucciones le permite no invalidar la garantía. Tome todas las precauciones para evitar que se produzca fuego o una descarga eléctrica. Las reparaciones solo deben llevarse a cabo por técnicos cualificados para evitar descargas eléctricas. Guarde el manual para futuras consultas.

Antes de usar el aparato, por favor pida consejo a un profesional. Cuando el aparato se enciende por primera vez, suele sentirse cierto olor. Esto es normal y desaparece al poco tiempo.

• Este aparato contiene piezas que llevan voltaje. Por lo tanto NO abra la carcasa.
• No coloque objetos metálicos o vierta líquidos dentro del aparato Podría producir descargas eléctricas y fallos en el funcionamiento.
• No coloque el aparato cerca de fuentes de calor tipo radiadores, etc. No coloque el aparato en superficies vibratorias. No tape los agujeros de ventilación.
• Este aparato no está preparado para un uso continuado.
• Tenga cuidado con el cable de alimentación y no lo dañe. Un daño o defecto en el cable de alimentación puede producir una descarga eléctrica o fallo en el funcionamiento.
• Cuando desconecte el aparato de la toma de corriente, siempre tire de la clavija, nunca del cable.
• No enchufe o desenchufe el aparato con las manos mojadas.
• Si la clavija y/o el cable de alimentación están dañados, necesitan reemplazarse por un técnico cualificado.
• Si el aparato está dañado de modo que puedan verse sus partes internas, NO conecte el aparato a la toma de corriente y NO lo encienda. Contacte con su distribuidor. NO conecte el aparato a un reostato o dimmer.
• Para evitar un fuego o peligro de descarga, no exponga el aparato a la lluvia y a la humedad.
• Todas las reparaciones deben llevarse a cabo exclusivamente por técnicos cualificados.
• Conecte el aparato a una toma de corriente con toma de tierra (220-240Vca/50Hz) protegida por un fusible de 10-16A.
• Durante una tormenta o si el aparato no va a usarse durante un periodo largo de tiempo, desconéctelo de la toma de corriente. La regla es: Desconéctelo si no lo va a usar.

• Si el aparato no se ha usado en mucho tiempo puede producirse condensación. Deje el aparato a temperatura ambiente antes de encenderlo. Nunca utilice el aparato en ambientes húmedos o en el exterior.

• Para prevenir accidentes en las empresas, debe seguir las directrices aplicables y seguir las instrucciones.

• No lo apague y encienda repetidamente. Esto acorta su tiempo de vida.
• Mantenga el aparato fuera del alcance de los niños. No deje el aparato sin vigilancia.
• No utilice sprays limpiadores para limpiar los interruptores. Los residuos de estos sprays producen depósitos de polvo y grasa. En caso de mal funcionamiento, siempre consulte a un profesional.
• No fuerce los controles.
• Si el aparato se ha caído, siempre haga que lo verifique un técnico cualificado antes de encenderlo otra vez.
• NO utilice productos químicos para limpiar el aparato. Dañan el barniz. Tan solo límpielo con un trapo seco.
• Manténgalo lejos de equipos electrónicos ya que pueden producir interferencias.
• Si este producto incorpora una batería recargable con base ácida, por favor recarge batería cada 3 meses si no va a usar la unidad por un tiempo prolongado. En caso contrario la batería podría dañarse.
• Solo utilice recambios originales para las reparaciones, de otro modo pueden producirse daños serios y/o radiaciones peligrosas.
• Apague el aparato antes de desconectarlo de la toma de corriente y/o de otros equipos. Desconecte todos los cables y conexiones antes de mover el aparato.
• Asegúrese de que el cable de alimentación no puede dañarse cuando la gente lo pise. Compruebe el cable de alimentación antes de cada uso por si hay daños o defectos.
• El voltaje de funcionamiento es 220-240Vca/50Hz. Compruebe que la toma de corriente coincide. Si tiene que viajar, asegúrese de que el voltaje del país es el adecuado para este aparato.
• Guarde el embalaje original para poder transportar el aparato en condiciones seguras.

Esta señal advierte al usuario de la presencia de alto voltaje en el interior de la carcasa y que es de la suficiente magnitud como para producir una descarga eléctrica.

Esta señal advierte al usuario de que el manual contiene instrucciones importantes que han de leerse y seguirse al pie de la letra.

NOTA: Para asegurarse de que el aparato funcione correctamente, debe usarse en ambientes a una temperatura de entre 5°C/41°F y 35°C/95°F.

Los productos electrónicos no pueden tirarse a la basura normal. Por favor lleve este producto a un centro de reciclaje. Pregunte a la autoridad local en caso de duda. Las especificaciones son generales. Los valores actuales pueden variar de una unidad a otra. Las especificaciones pueden variar sin previo aviso.

Nunca intente reparar usted mismo este equipo. Esta manipulación anulará la garantía. No realice cambios en la unidad. Esta manipulación anulará la garantía. Esta garantía no es aplicable en caso de accidente o daños ocasionados por uso indebido del aparato o mal uso del mismo. Vonyx no se hace responsable de daños personales causados por el no seguimiento de las normas e instrucciones de este manual. Esto es aplicable también a los daños de cualquier tipo.

INSTRUCCIONES DE DESEMBALAJE

ATENCIÓN! Inmediatamente después de recibir un dispositivo, desempaque cuidadosamente la caja de cartón, compruebe el contenido para asegurarse de que todas las partes están presentes, y se han recibido en buenas condiciones. Notifique inmediatamente al transportista y conserve el material de embalaje para la inspección por si aparecen daños causados por el transporte o el propio envase muestra signos de mal manejo. Guarde el paquete y todos los materiales de embalaje. En el caso de que deba ser devuelto a la fábrica, es importante que el aparato sea devuelto en la caja de la fábrica y embalaje originales. Si el aparato ha estado expuesto a grandes cambios de temperatura (tras el transporte), no lo enchufe inmediatamente. La condensación de agua producida podría dañar su aparato. Deje el dispositivo apagado hasta que se haya alcanzado la temperatura ambiente.

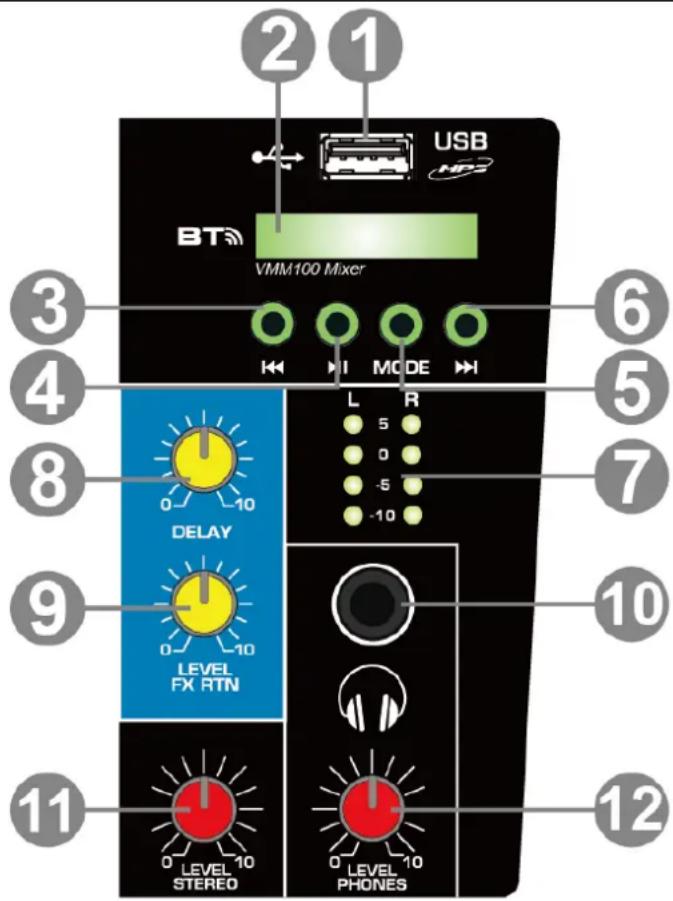

PANEL DE CONTROL MP3

1. PUERTO USB

Conecte su dispositivo USB a este puerto. Nota: El puerto USB en el panel trasero del dispositivo es únicamente para la alimentación.

2. PANTALLA

3. ANTERIOR/VOLUMEN –

Pulse para saltar a la pista anterior. Manténgalo pulsado para bajar el volumen del MP3/USB.

4. REPRODUCCIÓN/PAUSA

Pulse para iniciar/reanudar o pausar la reproducción.

5. MODO

Pulse para cambiar de modo. Si hay un USB insertado, se inicia la reproducción del USB automáticamente. Pulse para cambiar al modo de transmisión BT. Cuando se reproduce el modo USB, manténgalo pulsado para entrar en el modo RECORD.

6. SIGUIENTE/VOLUMEN +

Pulse para saltar a la siguiente pista. Mantenga pulsado para aumentar el volumen del MP3/USB.

7. VU/CLIP METER

Muestra el nivel de salida de la toma de salida estéreo. Baja el nivel de volumen si el LED de pico emite una luz roja.

8. DÉLAY

Gire para ajustar el efecto de retardo.

9. FX RTN LEVEL

Ajusta el nivel de volumen del efecto de retardo.

10. SALIDA DE AURICULARES

Salida de auriculares con clavija de 3,5mm.

11. NIVEL DE VOLUMEN ESTÉREO

Gire para ajustar el volumen general de la salida estéreo.

12. NIVEL DE LOS AURICULARES

Gira para ajustar el volumen de los auriculares.

PANEL DE CONEXIÓN

1. CANAL 1 Y 2 ENTRADA DE MICRO/LÍNEA Y GUITARRA

Toma de entrada combo para señal mono (micrófonos XLR o dispositivos de entrada de línea de 1/4") o instrumentos como una guitarra eléctrica.

2. SALIDA DE GRABACIÓN

Tomas de salida RCA no balanceadas. Se puede utilizar para conectar una grabadora externa.

3. ENTRADA DE LÍNEA

Tomas de entrada de línea RCA.

4. SALIDA ESTEREO

Tomas de salida de jack de 6,35 mm.

5. BOTÓN DE ENCENDIDO/APAGADO

Pulse para encender o apagar el dispositivo.

PANEL DE CONTROL DE LOS CANALES 1 Y 2

1. INTERRUPTOR DE ALIMENTACIÓN PHANTOM +48V

Pulse este interruptor cuando utilice un micrófono de condensador con alimentación fantasma en el canal 1 o 2. Cuando este conmutador está activado, la luz LED indica que la unidad está suministrando alimentación fantasma DC+48V a las tomas de entrada.

2. CONTROL DE GANANCIA

Gire para ajustar la ganancia aplicada al nivel de la señal de entrada de los canales 1 y 2.

3. CONTROL DE AGUDOS

Gire para ajustar los tonos de alta frecuencia de los canales 1 y 2.

4. CONTROL DE GRAVES

Gire para ajustar los tonos de baja frecuencia de los canales 1 y 2.

5. FX CONTROLS

Pulse para asignar la posibilidad de retardo FX al canal correspondiente (1 y 2).

6. INTERRUPTOR MONO/ESTÉREO

MONO: La entrada de sonido a los canales 1/L o 2/R puede escucharse tanto por los altavoces derechos como por los izquierdos. Si utiliza los canales 1/L o 2/R individualmente, ponga el interruptor en esta posición.

ESTÉREO: La entrada de sonido al canal 1/L sólo puede ser emitida por el altavoz izquierdo, y la entrada del canal 2/R sólo puede ser emitida al altavoz derecho.

7. CONTROLES DE NIVEL DE VOLUMEN

Gire para ajustar el balance de volumen entre ambos canales.

ENTRADA ESTÉREO Y CONTROL DE NIVEL MP3

1. CONTROL DE AGUDOS

Gire para ajustar los tonos de alta frecuencia del canal de entrada estéreo.

2. CONTROL DE GRAVES

Gire para ajustar los tonos de baja frecuencia del canal de entrada estéreo.

3. CONTROL DE VOLUMEN DE ENTRADA ESTÉREO

Gire para ajustar el nivel de volumen de la entrada de línea estéreo.

4. CONTROL DEL NIVEL DE VOLUMEN DEL MP3

Gira para ajustar el nivel de volumen del MP3.

CONECTAR A BT

1. Active la función BT en su dispositivo (teléfono móvil, tableta, etc.) a la que desee reproducir la música. Consulte las instrucciones de funcionamiento de ese dispositivo.
2. Seleccione "VMM" en su dispositivo BT y realice la conexión BT. No se requiere contraseña.

Atención: La distancia BT es de aprox. 10 metros sin barrera.
