Producttype	Mengpaneel
Merk	Vonyx
Model	VMM100
Voeding	220-240 V~ 50 Hz, zekering 10-16 A
Microfooningangen	2 combo-ingangen XLR/jack 6,35 mm (met fantoomvoeding +48 V)
Lijningangen	Stereo RCA-lijningang, extra stereo-ingang
USB-ingang	USB-poort voor MP3-weergave (voor) en voeding (achter)
Bluetooth	Ingebouwde BT-streaming (bereik 10 m zonder obstakels)
Uitgangen	Hoofduitgang jack 6,35 mm, REC-uitgang RCA, hoofdtelefoonuitgang 3,5 mm
Equalization	Hoge en lage tonen per kanaal (instelling ±15 dB)
Effect	Instelbare vertraging (delay) met FX-retour
Fantoomvoeding	+48 V schakelbaar voor kanalen 1 en 2
Indicatoren	VU/clip-meter (rode LED bij clippen)
Volumeregeling	Stereo-volume, hoofdtelefoonvolume, gain en niveau per kanaal, MP3-niveau
Bedrijfstemperatuur	5 °C tot 35 °C
Gebruik	Alleen binnen
Onderhoud en reiniging	Droge doek; geen chemicaliën gebruiken
Repareerbaarheid	Reparaties uitsluitend door een gespecialiseerde technicus
Garantie	Vervalt bij opening, aanpassing of niet-conform gebruik
Veiligheidsvoorschriften	Niet blootstellen aan vocht; tijdens onweer de stekker uittrekken; ventilatieopeningen niet blokkeren

Veelgestelde vragen - VMM100 Vonyx

Hoe verbind ik mijn telefoon via Bluetooth?

Zet Bluetooth aan op uw telefoon, selecteer "VMM" in de lijst met apparaten. Er is geen wachtwoord nodig. Het bereik is ongeveer 10 meter zonder obstakels. Gebruik de MODE-knop op het voorpaneel om indien nodig over te schakelen naar Bluetooth-modus.

Hoe gebruik ik de fantoomvoeding +48V?

Druk op de schakelaar PHANTOM+48V op het bedieningspaneel van kanalen 1 en 2. Een lampje geeft aan dat de voeding actief is. Deze functie is nodig voor condensatormicrofoons. Let op: koppel de microfoons los voordat u de fantoomvoeding in- of uitschakelt.

Kan ik instrumenten zoals een elektrische gitaar aansluiten?

Ja, de combo-ingangen van kanalen 1 en 2 accepteren monosignalen van microfoons (XLR) of instrumenten met een 6,35 mm jack, zoals een elektrische gitaar. Stel de gain en equalization naar wens in.

Wat moet ik doen als de piek-LED (PEAK) rood brandt?

De rode LED geeft aan dat het geluidsniveau te hoog is en kan clippen. Verlaag het volume van het betreffende kanaal (gain of niveau) of het algemene stereovolume om vervorming te voorkomen.

Hoe neem ik mijn optreden op?

Gebruik de REC-uitgang (RCA) aan de achterzijde om een externe recorder aan te sluiten. Deze uitgang geeft een asymmetrisch signaal. U kunt ook de USB-opnamefunctie gebruiken door de MODE-knop ingedrukt te houden tijdens USB-weergave (zie handleiding voor meer details).

Hoe stel ik de equalization in?

Elk kanaal (1, 2 en stereo-ingang) heeft HIGH- (hoge tonen) en LOW- (lage tonen) regelaars met een instelbereik van -15 tot +15 dB. Draai aan de potentiometers om de frequenties naar wens aan te passen.

Wat te doen bij condensatie na transport?

Als het apparaat is blootgesteld aan grote temperatuurverschillen, zet het dan niet meteen aan. Laat het uitgeschakeld op kamertemperatuur totdat de condensatie is verdwenen (dit kan enkele uren duren). Dit voorkomt kortsluiting.

Hoe maak ik het mengpaneel schoon?

Gebruik een droge, zachte doek. Gebruik nooit chemicaliën, spuitbussen of vloeistoffen die de coating kunnen beschadigen of naar binnen kunnen dringen. Koppel het apparaat los voordat u het reinigt.

Kan ik dit mengpaneel buitenshuis gebruiken?

Nee, het apparaat is alleen ontworpen voor gebruik binnenshuis. Stel het niet bloot aan regen, vocht of extreme temperaturen (toegestaan bereik: 5°C tot 35°C). Buitengebruik maakt de garantie ongeldig.

Hoe speel ik een USB-stick af?

Plaats uw USB-stick in de poort aan de voorzijde (USB-poort). Het afspelen start automatisch. Gebruik de toetsen VORIGE/VOLGENDE en AFSPELEN/PAUZE om het afspelen te bedienen. U kunt ook het speciale MP3-volume op het paneel instellen.

GEBRUIKSAANWIJZING VMM100 Vonyx

Hartelijk dank voor de aanschaf van dit Vonyx product. Neemt u a.u.b. een paar momenten de tijd om deze handleiding zorgvuldig te lezen, aangezien wij graag willen dat u onze producten snel en volledig gebruikt.

Lees deze handleiding eerst door alvorens het product te gebruiken. Volg de instructies op anders zou de garantie wel eens kunnen vervallen. Neem ook altijd alle veiligheidsmaatregelen om brand en/of een elektrische schok te voorkomen. Tevens is het ook raadzaam om reparaties / modificaties e.d. over te laten aan gekwalificeerd personeel om een elektrische schok te voorkomen. Bewaar deze handleiding ook voor toekomstig gebruik.

• Bewaar de verpakking zodat u indien het apparaat defect is, dit in de originele verpakking kunt opsturen om beschadigingen te voorkomen.
• Voordat het apparaat in werking wordt gesteld, altijd eerst een deskundige raadplegen. Bij het voor de eerste keer inschakelen kan een bepaalde reuk optreden. Dit is normaal en verdwijnt na een poos.
• In het apparaat bevinden zich onder spanning staande onderdelen; open daarom NOOIT dit apparaat.
• Plaats geen metalen objecten en mors geen vloeistof in het effect. Dit kan leiden tot elektrische schokken of defecten.
• Toestel niet opstellen in de buurt van warmtebronnen zoals radiatoren etc. en niet op een vibrerende onder- grond plaatsen. Dek ventilatieopeningen nooit af.
• Het apparaat is niet geschikt voor continu gebruik.
• Wees voorzichtig met het netsnoer en beschadig deze niet. Als het snoer kapot of beschadigd is, kan dit leiden tot elektrische schokken of defecten.
• Als u de stekker uit het stopcontact neemt, trek dan niet aan het snoer, maar aan de stekker.
• Om brand of elektrische schok te voorkomen, dient u dit apparaat niet bloot te stellen aan regen of vocht.
• Verwijder of plaats een stekker nooit met natte handen resp. uit en in het stopcontact.
• Indien zowel de stekker en/of netsnoer als snoeringang in het apparaat beschadigd zijn dient dit door een vakman hersteld te worden.
• Indien het apparaat zo beschadigd is dat inwendige (onder)delen zichtbaar zijn mag de stekker NOOIT in het stopcontact worden geplaatst en het apparaat NOOIT worden ingeschakeld. Neem in dit geval contact op met de dealer.
• Sluit het apparaat nooit op een dimmer aan.
• Reparatie aan het apparaat dient te geschieden door een vakman of een deskundige.
• Sluit het apparaat alleen aan op een 220-240VAC / 50Hz (geaard) stopcontact, verbonden met een 10-16A meterkastgroep.

• Bij onweer altijd de stekker uit het stopcontact halen, zo ook wanneer het apparaat voor een langere tijd niet gebruikt wordt. Stelregel: Bij geen gebruik stekker verwijderen.

• Als u het apparaat lang niet gebruikt heeft en het weer wil gebruiken kan er condens ontstaan; laat het apparaat eerst op kamertemperatuur komen alvorens het weer in werking te stellen.

• Apparaat nooit in vochtige ruimten en buiten gebruiken.
• Om ongevallen in bedrijven te voorkomen moet rekening worden gehouden met de daarvoor geldende richtlijnen en moeten de aanwijzingen/waarschuwingen worden gevolgd.
• Het apparaat buiten bereik van kinderen houden. Bovendien mag het apparaat nooit onbeheerd gelaten worden.
• Gebruik geen schoonmaakspray om de schakelaars te reinigen. Restanten van deze spray zorgen ervoor dat smeer en stof ophopen. Raadpleeg bij storing te allen tijde een deskundige.
• Gebruik geen overmatige kracht bij het bedienen van het apparaat.
• Dit apparaat kan magnetisch veld veroorzaken. Houd dit apparaat ten minste 60 cm afstand van de computer of tv.
• Indien dit apparaat beschikt over een loodaccu, dient deze tenminste elke 3 maanden opgeladen te worden indien deze voor een langere periode niet wordt gebruikt anders bestaat de kans dat de accu permanent beschadigd.
• Bij een ongeval met dit product altijd eerst een deskundige raadplegen alvorens opnieuw te gebruiken.
• Tracht het apparaat niet schoon te maken met chemische oplossingen. Dit kan de lak beschadigen. Gebruik een droge doek om schoon te maken.
• Blijf uit de buurt van elektronische apparatuur die bromstoringen zouden kunnen veroorzaken.
• Bij reparatie dienen altijd originele onderdelen te worden gebruikt om onherstelbare beschadigingen en/of ontoelaatbare straling te voorkomen.
• Schakel eerst het toestel uit voordat u het netsnoer verwijdert. Verwijder netsnoer en aansluitsnoeren voordat u dit product gaat verplaatsen.
• Zorg ervoor dat het netsnoer niet beschadigd/defect kan raken wanneer mensen erover heen lopen. Het netsnoer vóór ieder gebruik controleren op breuken/defecten!
• In Nederland/België is de netspanning 220-240Vac/50Hz. Indien u reist (en u neemt het apparaat mee) informeer dan naar de netspanning in het land waar u verblijft.

Deze markering wordt weergegeven om u erop attent te maken dat een levensgevaarlijke spanning in het product aanwezig is en dat bij aanraking van deze delen een elektrische schok wordt verkregen.

Deze marketing wordt weergegeven om u erop te wijzen dat de instructie zeer belangrijk is om te lezen en/of op te volgen.

OPMERKING: Om zeker te zijn van een correcte werking, dient u dit apparaat in een ruimte te gebruiken waar de temperatuur tussen de 5°C/41°F en 35°C/95°F ligt.

Raadpleeg eventueel www.wecycle.nl en/of www.vrom.nl v.w.b. het afdanken van elektronische apparaten in het kader van de WEEE-regeling. Vele artikelen kunnen worden gerecycled, gooi ze daarom niet bij het huisvuil maar lever ze in bij een gemeentelijk depot of uw dealer. Lever ook afgedankte batterijen in bij uw gemeentelijk depot of bij de dealer, zie www.stibat.nl

Alle (defecte) artikelen dienen gedurende de garantieperiode altijd retour te worden gezonden in de originele verpakking. Voer zelf geen reparaties uit aan het toestel; in élk geval vervalt de totale garantie. Ook mag het toestel niet eigenmachtig worden gemodificeerd, ook in dit geval vervalt de totale garantie. Ook vervalt de garantie bij ongevallen en beschadigingen in élke vorm t.g.v. onoordeelkundig gebruik en het niet in achtnemen van het gestelde in deze gebruiksaanwijzing. Tevens aanvaardt Vonyx geen enkele aansprakelijkheid in geval van persoonlijke ongelukken als gevolg van het niet naleven van veiligheidsinstructies en waarschuwingen. Dit geldt ook voor gevolgschade in wélke vorm dan ook.

UITPAKKEN

LET OP! Pak na ontvangst de doos zorgvuldig uit. Controleer of alle onderdelen aanwezig- en in goede staat ontvangen zijn. Bij transportschade of bij het ontbreken van onderdelen onmiddellijk de verkopende partij inlichten. Bewaar de verpakking en het verpakkingsmateriaal. Indien het product moet worden teruggestuurd, is het belangrijk dat het product in originele verpakking wordt geretourneerd.

Schakel het apparaat niet onmiddellijk in als het apparaat is blootgesteld aan drastische temperatuurverschillen (bv. na het transport). De ontstane condensatie kan het apparaat beschadigen. Zorg ervoor dat het apparaat eerst op kamertemperatuur komt alvorens het aan te sluiten.

MP3 BEDIENINGSPANEEEL

1. USB INGANG

Sluit uw USB-apparaat aan op deze poort. Let op: De USB-poort op het achterpaneel van het apparaat is uitsluitend bedoeld voor de stroomvoorziening.

2. DISPLAY

3. VORIGE/VOLUME –

Indrukken om naar het vorige nummer te gaan. Ingedrukt houden om het MP3/USB-volume te verlagen.

4. AFSPELEN/PAUZEREN

Druk hierop om het afspelen te starten/hervatten of te pauzeren.

5. MODE

Indrukken om van modus te veranderen. Als er een USB-stick is geplaatst, begint het afspelen automatisch. Indrukken om naar BT streaming modus over te schakelen.

Houd tijdens het afspelen in USB-modus ingedrukt om naar de RECORD-modus te gaan.

6. VOLGENDE/VOLUME +

Indrukken om naar het volgende nummer te gaan. Ingedrukt houden om het MP3/USB-volume te verhogen.

7. VU/CLIP METER

Toont het uitgangsniveau van de stereo out aansluiting. Verlaag het volumeniveau als de piek-LED rood oplicht.

8. DELAY

Draaien om het vertragingseffect in te stellen.

9. FX RTN LEVEL

Voor het instellen van het volumeniveau van het effect.

10. UITGANG HOOFDTELEFOON

3.5mm jack hoofdtelefoonuitgang.

11. STEREO VOLUMENIVEAU

Draai aan deze knop om het totale volume van de stereo-uitgang in te stellen.

12. HOOFDTELEFOON UITGANGSNIVEAU

Draaien om het volume van de hoofdtelefoon aan te passen.

AANSLUITINGEN

1. KANAAL 1&2 MIC/LINE & GITAAR INGANGEN

Combo-ingang voor monosignaal (XLR-microfoons of 1/4"-lijningangsapparatuur) of instrumenten zoals een elektrische gitaar.

2. REC UITGANG

Ongebalanceerde RCA-uitgangen. Bruikbaar om een externe recorder aan te sluiten.

3. LIJNINGANG

RCA lijningangsaansluitingen.

4. STEREO UITGANG

6.35mm jack uitgangen.

5. AAN/UIT-KNOP

Druk hierop om het apparaat aan/uit te zetten.

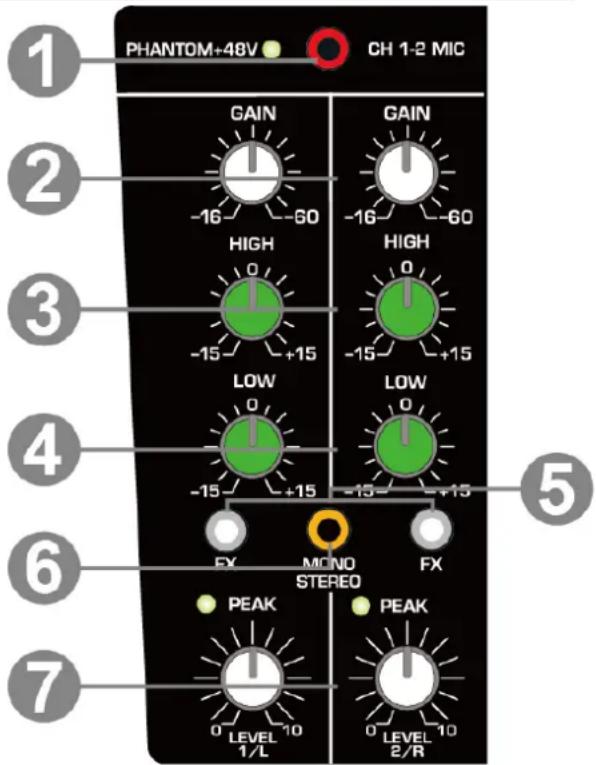

KANAAL 1&2 BEDIENINGSPANEEEL

1. FANTOOMVOEDINGSSCHAKELAAR +48V

Druk op deze schakelaar wanneer u een fantoomgevoede condensatormicrofoon gebruikt in kanaal 1 of 2. Als deze schakelaar aan staat, geeft het LED-lampje aan dat het toestel DC+48V fantoomvoeding levert aan de ingangsaansluitingen.

2. GAINREGELAAR

Draai aan deze knop om de versterking op het ingangssignaal van de kanalen 1 en 2 in te stellen.

3. TREBLEREGELAAR

Draai aan om de hoge frequentietonen van kanaal 1 en 2 in te stellen.

4. BASSREGELAAR

Draai aan om de lage frequentietonen van kanaal 1 en 2 in te stellen.

5. FX SCHAKELAAR

Druk hierop om de mogelijkheid van delay FX toe te wijzen aan het corresponderende kanaal (1 & 2).

6. MONO/STEREO SCHAKELAAR

MONO: Geluid dat binnenkomt op de kanalen 1/L of 2/R kan zowel via de rechter als de linker luidspreker worden getoont. Als u de kanalen 1/L of 2/R afzonderlijk gebruikt, zet u de schakelaar in deze stand.

STEREO: Geluidsinvoer naar kanaal 1/L kan alleen door de linker luidspreker worden weergegeven, en invoer van kanaal 2/R kan alleen door de rechter luidspreker worden weergegeven.

7. VOLUMENIVEAUREGELAAR

Draai aan om de volumebalans tussen beide kanalen in te stellen.

STEREO INGANG- & MP3 NIVEAUREGELING

1. TREBLEREGELAAR

Draai aan deze knop om de hoge tonen van het stereo-ingangskanaal in te stellen.

2. BASSREGELAAR

Draai aan deze knop om de lage tonen van het stereo-ingangskanaal in te stellen.

3. VOLUMEREGAAR STEREO-INGANG

Draai aan deze knop om het volumeniveau van de stereo lijningang in te stellen.

4. MP3 VOLUMENIVEAUREGELAAR

Draai aan om het volumeniveau van de MP3 aan te passen.

VERBINDEN MET BT

1. Activeer de BT-functie op uw apparaat (mobiele telefoon, tablet etc.) waarvan u muziek wilt afspelen. Zie de gebruiksaanwijzing van dat apparaat.
2. Selecteer "VMM" op uw BT-apparaat en maak de verbinding. Er is geen wachtwoord vereist.

Opmerking: De BT heeft een bereik van ongeveer 10 meter zonder enkele barrière.
