VMM100 - Mischpult Vonyx - Kostenlose Bedienungsanleitung

Produkttyp	Mischpult
Marke	Vonyx
Modell	VMM100
Stromversorgung	220-240 V~ 50 Hz, Sicherung 10-16 A
Mikrofoneingänge	2 Combo-XLR/Klinke 6,35 mm (mit +48 V Phantomspeisung)
Line-Eingänge	Stereo-RCA-Line-Eingang, zusätzlicher Stereo-Eingang
USB-Eingang	USB-Port für MP3-Wiedergabe (vorne) und Stromversorgung (hinten)
Bluetooth	Integriertes BT-Streaming (Reichweite 10 m ohne Hindernisse)
Ausgänge	Hauptausgang Klinke 6,35 mm, REC-Ausgang RCA, Kopfhörerausgang 3,5 mm
Entzerrung	Höhen und Tiefen pro Kanal (Einstellung ±15 dB)
Effekt	Einstellbares Delay mit FX-Rückweg
Phantomspeisung	+48 V schaltbar für Kanäle 1 und 2
Anzeigen	VU/Clip-Meter (rote LED bei Übersteuerung)
Lautstärkeregelung	Stereolautstärke, Kopfhörerlautstärke, Gain und Pegel pro Kanal, MP3-Pegel
Betriebstemperatur	5 °C bis 35 °C
Verwendung	Nur für den Innenbereich
Wartung und Reinigung	Trockenes Tuch; keine chemischen Reinigungsmittel verwenden
Reparierbarkeit	Reparaturen ausschließlich durch Fachpersonal
Garantie	Verfällt bei Öffnung, Modifikation oder nicht bestimmungsgemäßer Verwendung
Sicherheitshinweise	Nicht Feuchtigkeit aussetzen; bei Gewitter vom Netz trennen; Lüftungsöffnungen nicht blockieren

Häufig gestellte Fragen - VMM100 Vonyx

Wie verbinde ich mein Telefon über Bluetooth?

Aktivieren Sie Bluetooth auf Ihrem Telefon, wählen Sie "VMM" aus der Geräteliste. Es ist kein Passwort erforderlich. Die Reichweite beträgt ca. 10 Meter ohne Hindernisse. Verwenden Sie die MODE-Taste auf der Vorderseite, um bei Bedarf in den Bluetooth-Modus zu wechseln.

Wie verwende ich die +48V Phantomspeisung?

Drücken Sie den Schalter PHANTOM+48V auf der Bedienblende der Kanäle 1 und 2. Eine Leuchtanzeige zeigt an, dass die Speisung aktiv ist. Diese Funktion ist für Kondensatormikrofone erforderlich. Achtung: Trennen Sie die Mikrofone, bevor Sie die Phantomspeisung ein- oder ausschalten.

Kann ich Instrumente wie eine E-Gitarre anschließen?

Ja, die Combo-Eingänge der Kanäle 1 und 2 akzeptieren Monosignale von Mikrofonen (XLR) oder Instrumenten über 6,35 mm Klinke, wie z.B. eine E-Gitarre. Stellen Sie Gain und Entzerrung nach Ihren Bedürfnissen ein.

Was tun, wenn die Spitzen-LED (PEAK) rot leuchtet?

Die rote LED zeigt an, dass der Schallpegel zu hoch ist und zu übersteuern droht. Reduzieren Sie die Lautstärke des entsprechenden Kanals (Gain oder Pegel) oder die allgemeine Stereolautstärke, um Verzerrungen zu vermeiden.

Wie kann ich meine Performance aufnehmen?

Verwenden Sie den REC-Ausgang (RCA) auf der Rückseite, um einen externen Recorder anzuschließen. Dieser Ausgang liefert ein unsymmetrisches Signal. Sie können auch die USB-Aufnahmefunktion nutzen, indem Sie die MODE-Taste während der USB-Wiedergabe gedrückt halten (siehe Handbuch für Details).

Wie stelle ich die Entzerrung ein?

Jeder Kanal (1, 2 und Stereo-Eingang) verfügt über HIGH- (Höhen) und LOW- (Tiefen) Regler mit einem Einstellbereich von -15 bis +15 dB. Drehen Sie die Potentiometer, um die Frequenzen nach Ihren Wünschen anzupassen.

Was tun bei Kondensation nach dem Transport?

Wenn das Gerät starken Temperaturschwankungen ausgesetzt war, schalten Sie es nicht sofort ein. Lassen Sie es ausgeschaltet bei Raumtemperatur, bis die Kondensation verschwindet (dies kann mehrere Stunden dauern). Dies vermeidet Kurzschlüsse.

Wie reinige ich das Mischpult?

Verwenden Sie ein trockenes, weiches Tuch. Verwenden Sie niemals Chemikalien, Sprays oder Flüssigkeiten, die die Beschichtung beschädigen oder ins Innere eindringen könnten. Trennen Sie das Gerät vor der Reinigung vom Strom.

Kann ich dieses Mischpult im Freien verwenden?

Nein, das Gerät ist nur für den Innenbereich konzipiert. Setzen Sie es nicht Regen, Feuchtigkeit oder extremen Temperaturen aus (zulässiger Bereich: 5°C bis 35°C). Der Einsatz im Freien würde die Garantie ungültig machen.

Wie lese ich einen USB-Stick?

Stecken Sie Ihren USB-Stick in den vorderen USB-Port. Die Wiedergabe startet automatisch. Verwenden Sie die Tasten VOR/ZURÜCK und WIEDERGABE/PAUSE, um die Wiedergabe zu steuern. Sie können auch die dedizierte MP3-Lautstärke auf dem Bedienfeld einstellen.

BEDIENUNGSANLEITUNG VMM100 Vonyx

Vielen Dank für den Kauf dieses Vonyx gerat. Nehmen Sie sich einen Augenblick Zeit, um diese Anleitung sorgfältig durchzulesen, damit sie die Möglichkeiten, die unser Produkt bietet, sofort voll ausnutzen können.

Lesen Sie erst die Anleitung vollständig vor der ersten Inbetriebnahme durch. Befolgen Sie die Anweisung, da sonst jeglicher Garantieanspruch verfällt. Treffen Sie stets alle Sicherheits-vorkehrungen um Feuer und/oder Stromschlag zu vermeiden. Reparaturen dürfen nur von qualifiziertem Fachpersonal ausgeführt werden, um Stromschlag zu vermeiden. Bewahren Sie diese Anleitung für spätere Bezugnahme auf.

• Bewahren Sie die Verpackung auf, um das Gerät im Bedarfsfall sicher transportieren zu können.
• Bevor das Gerät in Betrieb genommen wird, muss es erst von einem Fachmann überprüft werden. Bei der ersten Benutzung kann etwas Geruch auftreten. Das ist normal und verschwindet nach einer Weile
• Das Gerät enthält unter Spannung stehende Teile. Daher NIEMALS das Gehäuse öffnen.
• Keine Metallgegenstände oder Flüssigkeiten ins Gerät dringen lassen. Sie können zu Stromschlag und Defekten führen.
• Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern aufstellen. Nicht auf eine vibrierende Oberfläche stellen. Niemals die Belüftungsschlitze abdecken.
• Das Gerät ist nicht für Dauerbetrieb geeignet.
• Gehen Sie vorsichtig mit dem Netzkabel um und beschädigen Sie es nicht. Eine beschädigte Netzchnur kann zu Stromschlag und Defekten führen.
• Wenn Sie das Gerät vom Netz trennen, immer am Stecker ziehen, niemals an der Schnur.
• Um Feuer und Stromschlag zu vermeiden, das Gerät vor Regen und Feuchtigkeit schützen.
• Den Stecker nie mit nassen Händen in eine Netzsteckdose stecken oder abziehen.
• Wenn sowohl der Stecker und/oder die Netzchnur bzw. der Kabeleintritt ins Gerät beschädigt sind, müssen sie von einem Fachmann repariert werden.
• Wenn das Gerät so beschädigt ist, dass Innenteile sichtbar sind, darf der Stecker NICHT in eine Steckdose gesteckt werden und das Gerät darf NICHT eingeschaltet werden. Wenden Sie sich in dem Fall an Ihren Fachhändler. Das Gerät darf nicht an einen Dimmer angeschlossen werden.
• Reparaturen dürfen nur von einem Fachmann oder Sachverständigen ausgeführt werden.
• Das Gerät nur an eine geerdete 10-16A Netzsteckdose mit 220-240V AC/50Hz Spannung anschließen.
• Bei Gewitter oder längerem Nichtgebrauch den Netzstecker abziehen. Die Regel gilt: Bei Nichtgebrauch Netzstecker abziehen.
• Wenn das Gerät längere Zeit nicht benutzt wurde, kann sich Kondenswasser gebildet haben. Lassen Sie das Gerät erst auf Zimmertemperatur kommen, bevor Sie es einschalten.

Das Gerät nicht in feuchten Räumen oder im Freien benutzen.

• Um Unfällen in der Öffentlichkeit vorzubeugen, müssen die geltenden Richtlinien beachtet und die Anweisungen/Warnungen befolgt werden.
• Niemals das Gerät kurz hintereinander ein- und ausschalten. Dadurch verkürzt sich die Lebensdauer erheblich.
• Das Gerät außerhalb der Reichweite von Kindern halten. Das Gerät niemals unbeaufsichtigt lassen.
• Die Regler nicht mit Reinigungssprays reinigen. Diese hinterlassen Rückstände, die zu Staub- und Fettansammlungen führen. Bei Störungen immer einen Fachmann um Rat fragen.
• Das Gerät nur mit sauberen Händen bedienen.
• Das Gerät nicht mit Gewalt bedienen.
• Wenn dieses Gerät eine Blei-Säure-Batterie hat, soll dies jede 3 Monate zumindest wieder aufgeladen werden, wenn es nicht für eine längere Zeit nicht benutzt wird, sonst ist es möglich, dass die Batterie dauerhaft beschädigt.
• Nach einem Unfall mit dem Gerät immer erst einen Fachmann um Rat fragen, bevor Sie es wieder einschalten.
• Keine chemischen Reinigungsmittel benutzen, die den Lack beschädigen. Das Gerät nur mit einem trockenen Tuch abwischen.
• Nicht in der Nähe von elektronischen Geräten benutzen, die Brummstörungen verursachen können.
• Bei Reparaturen nur die Original-Ersatzteile verwenden, um starke Schäden und/oder gefährliche Strahlungen zu vermeiden.
• Bevor Sie das Netz- und/oder Anschlusskabel abziehen, erst das Gerät ausschalten. Netz- und Anschlusskabel abziehen, bevor Sie das Gerät umstellen.
• Sorgen Sie dafür, dass das Netzkabel nicht beschädigt werden kann, wenn Menschen darüber laufen. Das Netzkabel vor jedem Einsatz auf Brüche/Schadstellen überprüfen.
• In Deutschland beträgt die Netzspannung 220-240V AC / 50Hz. Wenn Sie das Gerät auf Reisen mitnehmen, prüfen Sie, ob die örtliche Netzspannung den Anforderungen des Geräts entspricht.

Dieses Zeichen weist den Benutzer darauf hin, dass lebensgefährliche Spannungen im Gerät anliegen, die bei Berührung einen Stromschlag verursachen.

Dieses Zeichen lenkt die Aufmerksamkeit des Benutzers auf wichtige Hinweise in der Anleitung hin, die unbedingt eingehalten werden müssen.

HINWEIS: Um einen einwandfreien Betrieb zu gewährleisten, muss die Raumtemperatur zwischen 5° und 35°C. liegen.

Tronios BV Registrierungsnummer : DE51181017 (ElektroG). Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling abgegeben werden. Hiermit leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Tronios BV Registrierungsnummer : 21003000 (BatterieG). Lithiumbatterien und Akkupacks sollten nur im entladenen Zustand in die Altbatteriesammelgefäße bei Handel und bei öffentlich-rechtlichen Entsorgungsträgern gegeben werden. Bei nicht vollständig entladenen Batterien Vorsorge gegen Kurzschlüss treffen durch Isolieren der Pole mit Klebestreifen. Der Endnutzer ist zur Rückgabe von Altbatterien gesetzlich verpflichtet.

Reparieren Sie das Gerät niemals selbst und nehmen Sie niemals eigenmächtig Veränderungen am Gerät vor. Sie verlieren dadurch den Garantieanspruch. Der Garantieanspruch verfällt ebenfalls bei Unfällen und Schäden in jeglicher Form, die durch unsachgemäßen Gebrauch und Nichtbeachtung der Warnungen und Sicherheitshinweise in dieser Anleitung entstanden sind. Vonyx ist in keinem Fall verantwortlich für persönliche Schäden in Folge von Nichtbeachtung der Sicherheitsvorschriften und Warnungen. Dies gilt auch für Folgeschäden jeglicher Form.

AUSPACKEN

HINWEIS: Packen Sie das Gerät sofort nach Empfang aus und prüfen Sie den Inhalt. Wenn Teile fehlen oder beschädigt sind, benachrichtigen Sie sofort den Spediteur und bewahren Sie die Verpackung auf. Falls ein Gerät ins Werk zurückgeschickt werden muss, ist es wichtig, dass es in der Originalverpackung versandt wird.

Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät so lange ausgeschaltet, bis es Zimmertemperatur erreicht hat!

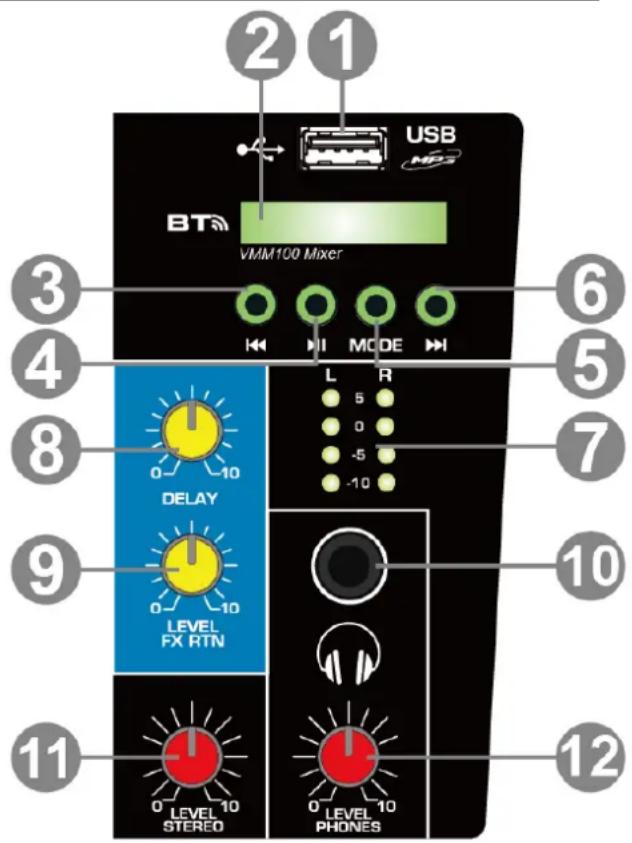

MP3-BEDIENFELD

1. USB-EINGANG

Schließen Sie Ihr USB-Gerät an diesen Anschluss an. Hinweis: Der USB-Anschluss an der Rückseite des Geräts dient nur zur Stromversorgung.

2. ANZEIGE

3. VORHERIGE/LAUTSTÄRKE –

Drücken Sie diese Taste, um zum vorherigen Titel zu wechseln. Gedrückt halten, um die MP3/USB-Lautstärke zu verringern.

4. ABSPIELEN/PAUSIEREN

Drücken, um die Wiedergabe zu starten/fortzusetzen oder zu unterbrechen.

5. MODUS

Drücken Sie, um den Modus zu wechseln. Wenn ein USB-Stick eingesteckt ist, beginnt die Wiedergabe automatisch. Drücken Sie diese Taste, um in den BT-Streaming-Modus zu wechseln. Halten Sie während der Wiedergabe im USB-Modus die Taste gedrückt, um in den RECORD-Modus zu wechseln.

6. NÄCHSTE/LAUTSTÄRKE +

Drücken Sie diese Taste, um zum nächsten Titel zu wechseln. Gedrückt halten, um die MP3/USB-Lautstärke zu erhöhen.

7. VU/CLIP ANZEIGE

Zeigt den Ausgangspegel der Stereoausgangsbuchse an. Verringern Sie die Lautstärke, wenn die Peak-LED rot leuchtet.

8. DELAY

Drehen, um den Delay-Effekt einzustellen.

9. FX RTN LEVEL

So stellen Sie den Lautstärkepegel des Delay-Effekts ein.

10. KOPFHÖRERAUSGANG

3,5-mm-Klinken-Kopfhörerausgang.

11. STEREO-LAUTSTÄRKEPEGEL

Drehen Sie den Regler, um die Gesamtlautstärke des Stereoausgangs einzustellen.

12. KOPFHÖRER-AUSGANGSPEGEL

Drehen zum Einstellen der Kopfhörerlautstärke.

ANSCHLÜSSE

1. KANAL 1&2 MIKROFON/LINE- UND GITARRENEINGÄNGE

Combo-Eingang für Monosignale (XLR-Mikrofone oder 1/4"-Leitungseingangsgeräte) oder Instrumente wie z. B. eine E-Gitarre.

2. REC-AUSGANG

Unsymmetrische RCA-Ausgänge. Kann zum Anschluss eines externen Rekorders verwendet werden.

3. LINE-EINGANG

RCA-Line-Eingangsanschlüsse.

4. STEREO-AUSGANG

6,35-mm-Klinkenausgänge.

5. EIN/AUS-TASTE

Drücken, um das Gerät ein-/auszuschalten.

BEDIENFELD KANAL 1&2

1. SCHALTER FÜR PHANTOMSPANNUNG +48V

Drücken Sie diesen Schalter, wenn Sie ein Kondensatormikrofon mit Phantomspannung in Kanal 1 oder 2 verwenden. Wenn dieser Schalter eingeschaltet ist, zeigt die LED an, dass das Gerät die Eingangsklemmen mit DC+48V Phantomspannung versorgt.

2. GAINRÉGLER

Drehen Sie diesen Regler, um die Verstärkung des Eingangssignals der Kanäle 1 und 2 einzustellen.

3. TREBLÈREGLER

Drehen, um die Hochfrequenztöne von Kanal 1 und 2 einzustellen.

4. BASSREGLER

Drehen, um die Niederfrequenztöne von Kanal 1 und 2 einzustellen.

5. FX SCHALTER

Drücken Sie diese Taste, um dem entsprechenden Kanal (1 & 2) die Möglichkeit eines Delay-FX zuzuweisen.

6. MONO/STEREO-SCHALTER

MONO: Der auf den Kanälen 1/L oder 2/R eingehende Ton kann entweder über den rechten oder den linken Lautsprecher ausgegeben werden. Wenn Sie die Kanäle 1/L oder 2/R getrennt verwenden, stellen Sie den Schalter auf diese Position.

STEREO: Der auf Kanal 1/L eingegebene Ton kann nur über den linken Lautsprecher wiedergegeben werden, und der auf Kanal 2/R eingegebene Ton kann nur über den rechten Lautsprecher wiedergegeben werden.

7. LAUTSTÄRKEREGLER

Drehen, um die Lautstärkebalance zwischen beiden Kanälen einzustellen.

STEREO-EINGANG & MP3-PEGELREGLER

1. TREBLEREGLER

Drehen, um die Höhen des Stereo-Eingangskanals einzustellen.

2. BASSREGLER

Drehen Sie den Regler, um den Basspegel des Stereo-Eingangskanals einzustellen.

3. LAUTSTÄRKEREGLER STEREO-EINGANG

Drehen Sie diesen Regler, um den Lautstärkepegel des Stereo-Line-Eingangs einzustellen.

4. MP3-LAUTSTÄRKEREGLER

Drehen, um die Lautstärke des MP3-Players einzustellen.

VERBINDEN MIT BT

1. Aktivieren Sie die BT-Funktion auf Ihrem Gerät (Handy, Tablet etc.), die Sie abspielen möchten. Siehe Bedienungsanleitung für dieses Gerät.
2. Suchen Sie auf Ihrem BT-Gerät nach "VMM" und stellen Sie die Verbindung her. Es ist kein Passwort erforderlich.

Hinweis: Das BT hat eine Reichweite von etwa 10 Metern ohne jede Barriere.
