Marque	Freeman
Modèle	PFS9
Type de produit	Cloueuse/agrafeuse pneumatique
Pression de fonctionnement	483 - 793 kPa (70 - 115 psi)
Pression maximale	793 kPa (115 psi)
Consommation d'air	12,85 SCFM à 100 coups/min et 621 kPa
Entrée d'air	6,3 mm (1/4 po) NPT
Capacité du magasin	50 attaches de calibre 9
Type d'attaches compatibles	Clous et agrafes de calibre 9, longueur 38 à 50 mm (1-1/2 à 2 po)
Poids	3,67 kg
Mode de déclenchement	Séquence unique (contact puis gâchette)
Évent réglable	Oui, à 360°
Lame d'entraînement	Une pièce, renforcée
Poignée ergonomique	Avec prise confortable
Réglage de profondeur	Oui, par vis M4 sur le côté arrière du nez
Système anti-blocage	Déblocage rapide par levier
Garantie	7 ans (outil), 90 jours (pièces d'usure)
Entretien	Lubrification régulière avec huile pour outils pneumatiques ; nettoyage avec chiffon propre
Température de fonctionnement	Éviter le gel ; utiliser antigel si nécessaire

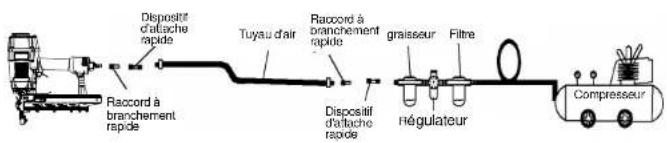

Accessoires recommandés	Filtre, régulateur, graisseur, tuyau d'air de 9,53 mm (3/8 po)

FOIRE AUX QUESTIONS - PFS9 Freeman

Quelle est la pression d'air recommandée pour le PFS9 ?

La pression de fonctionnement recommandée se situe entre 483 kPa (70 psi) et 793 kPa (115 psi). Ne dépassez jamais 827 kPa (120 psi) pour éviter d'endommager l'outil.

Quels types d'attaches puis-je utiliser avec ce cloueur ?

Le PFS9 accepte les clous et agrafes de calibre 9 d'une longueur comprise entre 38 mm (1-1/2 po) et 50 mm (2 po). Utilisez uniquement des attaches recommandées par le fabricant.

Comment régler la profondeur d'enfoncement ?

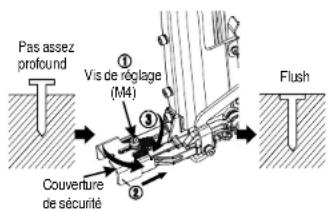

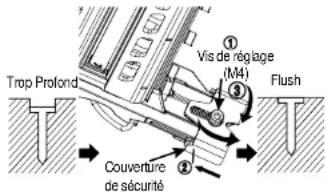

Déconnectez l'outil de l'air, retirez les attaches. Utilisez une clé M4 pour desserrer la vis de réglage à l'arrière du nez, puis déplacez le couvre-nez vers le haut ou le bas. Serrez la vis après réglage et testez sur une chute de bois.

Que faire en cas de blocage d'une attache ?

Déconnectez d'abord l'outil de la source d'air et videz le magasin. Tirez le levier de déblocage vers le haut, ouvrez le couvre-nez, puis retirez l'attache coincée avec une pince ou un tournevis. Refermez et reconnectez l'air.

Comment lubrifier le cloueur PFS9 ?

Ajoutez quelques gouttes d'huile pour outils pneumatiques dans le raccord d'entrée d'air avant chaque utilisation ou après une période de stockage. N'utilisez pas d'huile détergente ou d'additifs.

Puis-je utiliser un compresseur standard avec ce cloueur ?

Oui, à condition que le compresseur fournisse au moins 483 kPa (70 psi) et un débit d'air suffisant (12,85 SCFM à 100 coups/min). Utilisez un régulateur, un filtre et un graisseur pour une alimentation optimale.

Comment entretenir l'outil par temps froid ?

Par temps froid, utilisez un lubrifiant antigel (à base d'éthylène glycol) dans le système d'air. Évitez de stocker l'outil dans un environnement froid pour prévenir le gel des valves.

Quelle est la capacité du magasin ?

Le magasin peut contenir jusqu'à 50 attaches de calibre 9 en bande.

Comment orienter l'échappement d'air ?

Tournez le couvercle d'évent situé sur le dessus de l'outil dans la direction souhaitée. L'évent est réglable à 360° pour éviter de souffler vers l'utilisateur.

Que faire si l'outil saute des attaches ou fonctionne au ralenti ?

Cela peut être dû à un manque de lubrification, un tampon usé, une saleté dans le magasin ou une pression d'air inadéquate. Consultez le tableau de dépannage dans la notice : nettoyez le magasin, remplacez le tampon ou les joints toriques, et vérifiez la pression.

MODE D'EMPLOI PFS9 Freeman

Les mises en garde et les précautions dont il est question dans le présent manuel ne couvrent pas toutes les conditions et les situations possibles. L'utilisateur doit comprendre qu'il est impératif de faire preuve de jugement et de prudence.

CONSERVEZ CE MANUEL

- Gardez ce manuel qui contient les avertissements de sécurité, les précautions à prendre, le mode de fonctionnement, les Inspections et l'entretien à effectuer. Gardez ce manuel et le reçu dans un endroit sec et sécuritaire pour référence ultérieure.

▲ AVERTISSEMENT:

Pour éviter tout risque de blessure grave, ne tentez pas d'utiliser cet outil avant d'avoir lu entièrement le manuel et de l'avoir compris. Conservez ce manuel et consultez-le fréquemment pour une utilisation sécuritaire par toute personne qui utilise cet outil.

MODÈLE:PFS9

FREEMAN

SYMBOLES

- Dans le présent manuel, sur les éliquettes, les emballages et tous les autres documents d'information fourmis avec cet outil, les symboles et leur signification décrivent les niveaux de risque associés à cet outil :

SYMBOLES	INDICATEUR	SIGNIFICATION
	AVERTISSEMENT:	Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait se solder par mort d'homme ou des blessures graves.
	ATTENTION:	Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait se solder par des blessures mineuras ou modérées.
	ATTENTION:	(Aucun symbole) Indique une situation qui pourrait poser des risques de dommages matériels.

RÈGLES DE SÉCURITÉ GÉNÉRALES

Lors de l'utilisation des outils, il est toujours essentiel de suivre les mesures de sécurité de base, y compris celles qui suivent:

PROPOSITION 65 DE LA CALIFORNIE

AVERTISSEMENT: Cet outil ou son cordon d'alimentation peut contenir des produits chimiques reconnus par l'État de Californie comme causant des cancers et des malformations congénitales ou comme étant nocifs au système reproducteur. Se laver les mains après la manipulation.

ZONE DE TRAVAIL

● Garder la zone de travail propre et bien éclairée. Des établis encombrés et des endroits sombres présentent des risques d'accidents.
- N'utilisez pas l'outil en présence de vapeurs explosives (comme celles dégagées par des liquides, des gaz ou des poussières inflammables). Les étincelles générées par l'outil peuvent enflammer les liquides, les gaz ou les poussières inflammables.
- Éloignez les curieux, les enfants et les visiteurs de la zone de travail lorsqu'on utilise l'outil. Une distraction peut entraîner une utilisation inappropriée et causer des blessures.
- Évitez les déclenchements accidentels.

Afin d'éviter le déclenchement accidentel, soyez toujours prudent. Ne pointez jamais l'outil vers vous ou vers d'autres personnes, qu'il contienne ou non des attaches.

SÉCURITÉ PERSONNELLE

• N'enfoncez pas un clou par-dessus un autre clou. Le clou pourrait dévier et heurter quelqu'un ou provoquer un mouvement brusque de l'outil, ce qui peut entraîner des risques de blessure.
• Retirez votre doigt de la gâchette lorsque vous n'êtes pas en train d'enfoncer une fixation. Ne transportez jamais l'outil en gardant votre doigt sur la gâchette; l'outil pourrait projeter une fixation.
• Portez toujours des lunettes de sécurité. L'opérateur et les autres personnes se trouvant dans la zone de travaï doivent toujours porter des lunettes de sécurité avec des écrans de protection latéraux conformes aux stipulations de l'ANSI. Les lunettes de protection assurent une protection contre les attaches et les débris pouvant causer des blessures graves aux yeux.
• Portez toujours des protecterus auriculaires lorsque vous utilisez l'outil. Une exposition prolongée à des bruits de grande intensité risque de causer une perte auditive.
• Portez un équipement de protection. Il faut utiliser un masque antipoussières, des chaussures de sécurité à semelle antidérapante et un casque, en fonction des conditions de travail. Portez un masque complet si vous produisez de la limaille ou des copeaux de bois,

MODÈLE :PFS9

FREEMAN

- Portez des vêtements appropriés. Évitez de porter des vêtements amples ou des bijoux. Attachez les cheveux longs. Gardez les cheveux, les vêtements et les gants à l'écart des pièces mobiles. Les vêtements amples, bijoux ou cheveux longs pourraient se prendre dans les pièces mobiles.

- Demeurez vigilant, faites attention à ce que vous faites et faites preuve de jugement lorsque vous utilisez un outil électrique. N'utilisez pas l'outil si vous êtes fatigué ou lorsque vous avez pris de la drogue, de l'alcool ou des médicaments. De graves blessures peuvent résulter d'un moment d'inattention lors de l'utilisation de l'outil.

- Évitez les déclenchements accidentels. Éloignez les doigts de la détente lorsque vous ne clouez pas, particulièrement lorsque vous connectez l'outil à la source d'alimentation en air.

- Gardez les pieds au sol et conservez votre équilibre en tout temps. La stabilité et un bon équilibre permettent de mieux contrôler l'outil dans des situations inattendues. N'utilisez pas l'outil sur une échelle ou sur une surface instable. La stabilité sur une surface solide permet de mieux contrôler l'outil dans des situations inattendues.

- Assurez-vous que le tuyau n'est pas obstrué ou partiellement bouché. Des tuyaux emmêlés ou enchevêtrés risquent de vous faire perdre l'équilibre ou tomber, d'endommager l'outil et de causer des blessures.

- Ne tendez pas trop les bras. Gardez les pieds au sol et conservez votre équilibre en tout temps. La stabilité et un bon équilibre permettent de mieux contrôler l'outil dans des situations inattendues.

- N'attachez pas le tuyau ou l'outil à votre corps. Attachez le tuyau à la structure pour réduire le risque de perte d'équillbre si le tuyau bougeait.

- Assumez toujours que l'outil contient des attaches. Ne pointez jamais l'outil vers vous ou vers d'autres personnes, qu'il contienne ou non des attaches.

- Lavez vos mains après avoir manipulé l'outil. Cet outil ou son cordon d'alimentation peut contenir des produits chimiques reconnus par l'État de Californie comme causant des cancers et des malformations congénitales ou comme étant nocifs au système reproducteur.

UTILISATION ET ENTRETIEN DE L'OUTIL

• Apprenez à connaître cet outil. Lisez attentivement le manuel, familiarisez-vous avec les applications et les limites, ainsi qu'avec les risques potentiels liés à cet outil.
• N'utilisez que les attaches recommandées pour votre modèle. Chargez correctement les attaches et n'utilisez pas d'attaches inappropriées.
• Vérifiez l'alignement et l'absence de jeu des pièces mobiles, le degré d'usure des pièces ainsi que tout autre facteur susceptible de nuire au bon fonctionnement de l'outil. S'il est endommagé, faites réparer l'outil avant de l'utiliser. Des outils mal entretenus sont la cause de nombreux accidents.
• Prenez soin de vos outils. Gardez vos outils propres. Un outil bien entretenu réduit le risque de blocage et est plus facile à contrôler.
• Rangez l'outil hors de la portée des enfants et de toute autre personne qui n'en connaît pas le fonctionnement. Les outils sont dangereux dans des mains inexpérimentées.
• Vérifiez le fonctionnement de l'outil avant de l'utiliser. N'utilisez pas l'outil si le mécanisme de contact ne fonctionne pas. Cela pourrait causer l'éjection accidentelle d'une attache.
• N'utilisez pas l'outil si la détente ne fonctionne pas. Tout outil dont la détente ne fonctionne pas est dangereux et doit être réparé.
• Ne forcez pas l'outil. Utilisez le bon outil pour votre application. L'outil approprié fera mieux le travail et de façon plus sécuritaire à la vitesse pour laquelle il a été conçu.
• Utilisez des pinces ou un autre moyen pratique de tenir en place et de supporter l'ouvrage sur une plateforme stable. Maintenir f outil avec votre main ou contre votre corps est instable et risque de causer la perte de contrôle de l outil.
• Assurez-vous que les poignées sont sèches, propres et exemptes d'huile et de graisse. Utilisez toujours un chiffon propre pour le nettoyage. N'utilisez pas de liquide de frein, d'essence, de produits à base de pétrole ou tout autre diluant puissant pour nettoyer votre outil.
• N'utilisez pas l'outil comme un marteau.
• N'utilisez jamais cet outil lorsqu'une attache est dirigée vers autre chose qu'une pièce à travailler.

MODÈLE :PFS9

FREEMAN

• N'utilisez jamais d'essence ou d'autres liquides inflammables pour nettoyer l'outil. N'utilisez jamais l'outil en présence de liquides ou de gaz inflammables. Une étincelle pourrait enflammer la vapeur, ce qui risquerait de causer une explosion qui pourrait se solder par mort d'homme ou des blessures graves.
• Il ne faut pas retirer, altérer, ou autrement rendre inutilisables le bouton de verrouillage de la détente ou la détente. N'utilisez pas un outil qui a été modifié de quelque façon que ce soit. Cela pourrait se solder par mort d'homme ou des blessures graves.
• Ne touchez la détente que lorsque vous enfoncz des attaches. Ne fixez pas le tuyau d'air comprimé à l'outil et ne transportez jamais l'outil avec votre dolgt sur la détente. L'outil pourrait éjecter une attache, ce qui pourrait se solder par mort d'homme ou des blessures graves. Actionnez également le bouton de verrouillage lorsque vous n'utilisez pas l'outil.
• Attachez toujours à l'outil un raccord de façon à ce que tout l'air comprimé soit retiré de l'outil lorsque le joint d'accouplement est déconnecté. N'utilisez pas de clapet de non-retour ou tout autre tuyau qui permet à l'air de demeurer dans l'outil. Cela pourrait se solder par mort d'homme ou des blessures graves.
• Ne placez jamais vos mains ou toute autre partie du corps dans la zone d'éjection des attaches de l'outil. L'outil pourrait éjecter une attaché, ce qui pourrait se solder par mort d'homme ou des blessures graves.
• Ne transportez jamais l'outil en le tenant par le tuyau d'air. Ne tirez jamais sur le tuyau pour déplacer l'outil ou un compresseur. Gardez les tuyaux éloignés des sources de chaleur, de l'huile et des bords coupants. Remplacez tout tuyau endommagé, fragile ou usé. Cela pourrait causer des dommages à l'outil ou des blessures.
• Assumez toujours que l'outil contient des attaches. Votre outil est un instrument de travail, pas un jouet.

• Gardez toujours les autres à une distance sécuritaire de la zone de travail en cas d'éjection accidentelle d'attaches. No pointez jamais l'outil vers vous ou vers d'autres personnes, qu'il contienne ou non des attaches. Le déclenchement accidentel de l'outil pourrait se solder par mort d'homme ou des blessures graves.

• Ne laissez pas tomber l'outil et ne le lancez pas. Faire tomber ou lancer l'outil pourrait l'endommager et le rendre inutilisable ou non sécuritaire. Si l'outil est tombé ou a été lancé, vérifiez qu'il ne présente aucune pièce pliée, fissurée ou brisée et qu'il n'y a pas de fuite d'air. Cessez d'utiliser l'outil et faites-le réparer afin d'éviter les blessures graves.

• Évitez d'utiliser l'outil lorsque le magasin est vide. Cela entraîne l'usure accélérée de l'outil.
• Nettoyez et vérifiez tous les tuyaux d'air et raccords avant de connecter l'outil à une source d'alimentation en air. Remplacez tout tuyau ou raccord endommagé ou usé. Négliger de le faire pourrait contribuer à réduire la performance ou la durabilité de l'outil.
• N'utilisez pas l'outil s'il a une fuite d'air ou s'il ne fonctionne pas correctement.
• N'utilisez pas l'outil si aucune étiquette d'avertissement lisible n'y est apposée.
• Ne portez jamais l'outil par lex tuyays d'air.

ENTRETIEN DE L'OUTIL

• N'utilisez que des accessoires recommandés par le fabricant pour votre modèle d'outil.
• L'utilisation de pièces non autorisées ou le non-respect des instructions d'entretien pourrait causer un risque de blessure.
• N'utilisez que les lubrifiants fourmis avec l'outil ou précisés par le fabricant.
• L'outil ne doit être réparé que par du personnel qualifié.

MODÈLE :PFS9

FREEMAN

UTILISATION

• N'enfoncez pas d'attaches près du bord de la pièce. La pièce risque de se fendre, de faire ricocher l'attache et de blesser l'opérateur ou une autre personne.
• Ne déplacez pas l'outil avec le doigt sur la détente. Cela pourrait causer un déclenchement accidentel. Le choix de la méthode de déclenchement est important. Consultez le manuel pour connaître les différentes méthodes de déclenchement.
  Dans le cadre d'une utilisation normale, l'outil aura du recul immédiatement après avoir enfoncé une attache. C'est une fonction normale de l'outil. Ne tenez pas d'empêcher le recul en retenant l'outil contre l'ouvrage. La restriction du recul pourrait causer l'éjection d'une seconde attache. Tenez fermement la poignée et laissez l'outil faire le travail. Ne pas tenir compte de cette mise en garde pourrait entraîner des blessures graves.
• N'enfoncez pas d'attaches sur d'autres attaches ou avec l'outil à un angle trop algu. Ceci pourrait causer le ricochet des attaches et provoquer des blessures.
• N'actionnez pas l'outil à moins de vouloir enfoncer une attache dans la pièce.
  ● Utilisez toujours l'outil avec précaution :

◆ Respectez votre outil en tant qu'instrument de travail.
◆ Evitez de louer avec.
◆ N'appuyez jamais sur la détente à moins que l'embout ne soit dirigé vers l'ouvrage.
◆Gardez les autres à une distance sécuritaire de l'outil lorsque vous l'utilisez. Une activation accidentelle pourrait se produire et entraîner des blessures.

ALIMENTATION EN AIR ET CONNEXIONS

Le connecteur de l'outil ne doit pas retenir la pression lorsque l'alimentation en air est déconnectée. Si un mauvais raccord est utilisé, l'outil pourrait demeurer chargé d'air après avoir été débranché et être en mesure d'enfoncer une attache même après le débranchement du tuyau d'air, pouvant ainsi entraîner des blessures.

• N'utilisez aucun type de gaz réactifs, notamment l'oxygène et les gaz combustibles comme source d'énergie. N'utilisez que de l'air comprimé filtré, lubrifié et contrôlé. L'utilisation d'un gaz réactif plutôt que d'air comprimé pourrait causer l'explosion de l'outil qui pourrait se solder par mort d'homme ou des blessures graves.
• N'utilisez qu'une source d'alimentation en air comprimé dont la pression est contrôlée afin de limiter la pression d'air de l'outil. La pression contrôlée ne doit pas excéder 793kPa. Dans l'éventualité d'une défaillance du régulateur, la pression de l'outil ne doit pas excéder 1379kPa. L'outil pourrait exploser, ce qui pourrait entraîner mort d'homme ou des blessures graves.
• Déconnectez toujours la source d'alimentation en air :

◆ Avant de procéder au déchargement ou de faire des ajustements.
♦ Lorsque vous entretenez l'outil.
♦ Lorsque vous libérez des attaches coincées.
♦ Lorsque vous touchez le palpeur de sécurité.
Lorsque l'outil n'est pas utilisé
♦ Lorsque vous transportez l'outil d'une aire de travail à une autre.

Ces précautions permettent de réduire les risques de blessure.

CHARGEMENT DE L'OUTIL

• Ne chargez pas d'attaches dans l'outil lorsque l'une des commandes est activée.
• Ne placez jamais vos mains ou toute autre partie du corps dans la zone d'éjection des attaches de l'outil.
• Ne pointez jamais l'outil vers quiconque.
• N'appuyez pas sur la détente ni sur la pièce à travailler puisque cela pourrait causer une activation accidentelle et causer des blessures.

▲ AVERTISSEMENT:

Les mises en garde et les précautions dont il est question précédemment dans ce manuel ne couvrent pas toutes les conditions et les situations possibles. L'utilisateur doit comprendre qu'il est impératif de faire preuve de jugement et de prudence.

MODÈLE :PFS9

FREEMAN

DÉBALLAGE

• Cet outil a été expédié entièrement assemblé.
• Retirez soigneusement l'outil et les accessoires de la boîte.
• Inspectez attentivement l'outil pour vous assurer qu'aucun bris ou dommage n'est survenu pendant l'expédition.
• Ne jetez pas l'emballage tant que vous n'avez pas Inspecté attentivement l'outil et que vous ne l'avez pas utilisé de façon satisfaisante.
• En cas de pièces manquantes ou endommagées, veuillez composer le 1-888-669-5672.

▲ AVERTISSEMENT:

En ca de pièces manquantes, n'utilisez pas l'outil avant de les avoir remplacées. Tout manquement peut entraîner des blessures graves.

▲ AVERTISSEMENT:

Ne tentez pas de modifier cet outil ou de créer des accessoires dont l'utilisation n'est pas recommandée avec cet outil. Toute altération ou modification est considérée comme une utilisation abusive et risque de créer une situation dangereuse pouvant entraîner des blessures graves.

CARACTÉRISTIQUES

EXIGE : 12,85 SCFM avec 100 attaches par minute à 621kPa

ADMISSION D'AIR : 6,3 mm (¼ po) NPT

CAPACITÉ DU MAGASIN :

50 attaches de calibre 9

POIDS : 3,67 kg

PRESSION MAXIMALE : 793 kPa

PLAGE DE PRESSION : 483 - 793 kPa

TAILLE DE LA BROCHE :

38 mm (1-1/2 po) à 50 mm (2 po)

Compatible avec les clôture agrafe de calibre 9 et génériques.

CARACTÉRISTIQUES

- ÉVENT RÉGLABLE À 360°

Permet à l'utilisateur de diriger l'air d'échappement loin des visage.

● LAME D'ENTRAÎNEMENT UNE PIÈCE

Pour augmenter la durabilité.

Pour une durabilité supérieure

● POIGNÉE À PRISE CONFORTABLE

Pour améliorer le confort et le contrôle.

● CORPS CONÇU DE FAÇON ERGONOMIQUE Robuste et confortable, ce qui donne un outi léger, excellent pour une utilisation prolongée.

● PROFONDEUR RÉGLABLE

La profondeur est facilement réglable pour diverses utilisations.

● DÉBLOCAGE RAPIDE

Permet un accès facile à l'occasion d'un blocage.

MODÈLE:PFS9

FREEMAN

UTILISATION

RÉGLAGE DE L'ÉVENT

L'èvent réglable sur le couvercle de l'outil permet de diriger l'évent au besoin. Pour ajuster la direction, tournez le couvercle de l'évent dans la direction désirée.

1. Raccordez l'outil à la source d'alimentation en air.

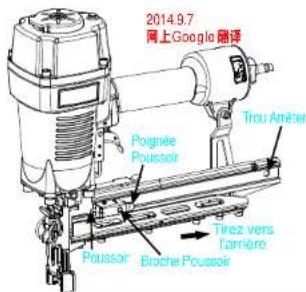

2. Tirez le Poussoir vers l'arrière jusqu'à ce que le Broche Poussoir mis dans le Trou D'arrêt.
3. Insérez bandes de clous appropriés à partir du haut de magazine.
4. Tirez le Poignée Poignée pour obtenir le Broche Poussoir libéré du Trou D'arrêt pour laisser le Poussoir revenir à déplacer les attaches jusqu'à le mécanisme d'entraînement. Le Poussoir s'arrête quand il repose contre l'extrémité de l'étonnent de fixation.

AVERTISSEMENT:

L'outil peut se déclencher lorsqu'il est connecté à la source d'alimentation en air. Connectez toujours l'outil à la source d'alimentation en air avant de charger les attaches afin d'éviter les blessures pouvant être causées par un cycle involontaire. Assurez-vous toujours que le magasin de l'outil est vide au début de chaque séance de travail et avant de le connecter à la source d'alimentation en air.

▲ AVERTISSEMENT:

N'utilisez que les fixations recommandées pour une utilisation avec cet outil. L'utilisation de fixations qui ne sont pas conçues expressément pour cet outil par son fabricant peut entraîner des risques de blessure ou de dommages à l'outil.

▲ AVERTISSEMENT:

Ne pointez pas l'outil vers vous ou vers d'autres personnes lorsque vous chargez les attaches. Tout manquement peut entraîner des blessures graves.

AVERTISSEMENT:

Ne chargez jamais les attaches lorsque le contact ou la détente est activé. Cela pourrait entraîner de graves blessures.

MODÈLE:PFS9

FREEMAN

DÉCHARGEMENT DES ATTACHES

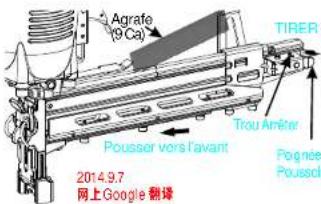

Le déchargement s'effectue à l'inverse du chargement, à l'exception du fait qu'il faut déconnecter la source d'alimentation en air avant de décharger.

▲ AVERTISSEMENT:

Déchargez toujours toutes les attaches avant de le ranger.

▲ AVERTISSEMENT:

Déconnectez toujours la source d'alimentation en air avant le déchargement.

DÉGAGER LES BLOCAGES

Parfois, une attache se coince dans le mécanisme de déclenchement de l'outil, rendant celui-ci inutilisable. Pour retirer une attache coincée, suivez les étapes ci-dessous :

1. Déconnectez l'outil de la source d'alimentation en air.
2. Retirez les attaches de l'outil. Négliger de le faire causera l'éjection d'attaches par l'avant de l'outil.
3. Tirez le bouton du Vemou vers le haut et ouvrez le Recouvrir de nez.
4. Faites attention de ne pas plier ou endommager la lame d'entrainement. Au besoin, utilisez des pinces ou un tournevis pour dégager l'attache coincée.
5. Femez le mécanisme de déblocage et le verrou.
6. Reconnectez l'outil à la source d'alimentation en air.
7. Remettez les attaches dans l'outil.

▲ AVERTISSEMENT:

Assurez-vous que le magasin est vide avant de décoincer une alache.

▲ AVERTISSEMENT:

Déconnectez l'outil de la source d'alimentation en air chaque fois que vous décoincez une attache. Après avoir déconnecté l'outil du compresseur, l'outil devrait encore contenir suffisamment d'air pour le déclencher. Après avoir déconnecté le tuyau d'air, déclenchez toujours plusieurs fois l'outil dans un morceau de bois afin de vous assurer que tout l'air comprimé est expulsé.

RÉGLER LA PRESSION D'AIR

La quantité de pression d'air nécessaire dépend de la taille des attaches et du matériau de la pièce.

Testez la profondeur de l'attache éjectée en enfonçant un clou dans le même type de matériau que celui utilisé pour le travail.

Enfoncez une attache avec la pression réglée entre 621 kPa et 655 kPa. Par la suite, il suffit d'augmenter ou de réduire la pression d'air pour trouver le réglage le plus faible qui permettra d'obtenir des résultats constants.

Il est possible d'obtenir la profondeur voulue en n'effectuant que des ajustements de la pression d'air.

MODÈLE :PFS9

FREEMAN

La profondeur de clouage des attaches peut être ajustée. Pour régler la profondeur, utilisez le bouton de réglage de la Vis situé du côté arrière de nez l'outil.

1. Déconnectez l'outil de la source d'alimentation en air.
2. Retirez les attaches de l'outil
3. Pour régler la profondeur :

① Utilisez la clé M4 attaché à perdre la vis.

② Déplacer le Couverture de Sécurité haut ou

le bas pour changer la profondeur

d'enfoncement.

③ Après atteindre la profondeur souhaitée.

serrer la vis arrière.

1. Reconnectez l'outil à la source d'alimentation en
   air.
2. Éjectez un clou après chaque réglage jusqu'à l'obtention de la profondeur voulue.

ATTENTION:

Il est recommandé de tester la profondeur de clouage sur une pièce inutilisée afin de déterminer la profondeur requise pour l'application. Pour déterminer la profondeur de clouage, réglez d'abord la pression d'air, puis éjectez une attache. Ne dépassez jamais 827 kPa.

DÉCLENCHEMENT DE L'OUTIL

(MODE DE DÉCLENCHEMENT UNIQUE PAR SÉQUENCE)

L'outil a été spécialement conçu pour un mode unique par séquence.

Ce mode exige d'appuyer sur la détente chaque fois pour éjecter une attache. L'outil peut être activé en appuyant l'élément de contact contre la surface de travail avant d'appuyer sur la détente.

La détente doit être relâchée pour réenclencher l'outil avant de pouvoir éjecter une autre attache.

▲ AVERTISSEMENT:

Durant son utilisation normale, l'outil subira une force de recul immédiatement après l'insertion d'un clou. Il s'agit d'une fonction normale de l'outil. Ne tentez pas d'empêcher le recul en retenant l'outil contre la surface de travail. Ne pas permettre le recul pourrait entraîner l'insertion d'un deuxième clou par l'outil. Tenez fermement la poignée et laissez l'outil faire le travail. Le non-respect de cet avertissement pourrait entraîner de graves blessures.

MODÈLE :PFS9

FREEMAN

ENTRETIEN

AVERTISSEMENT:

Chaque fois qu'une inspection, qu'un entretien ou qu'un nettoyage est effectué :

◆ Déconnectez l'outil de la source
d'alimentation en air.
♦ Videz complètement le magasin.

ANTIPOUSSIÈRES

Chaque outil est dote d'un couvercle antipoussières sur le connecteur à air.

Placez le couvercle antipoussières sur le connecteur à air lorsque vous n'utilisez pas l'outil.

LUBRIFICATION

Après une longue période d'utilisation, une lubrification est toutefois nécessaire pour une meilleure performance. L'huile pour les cloueuses pneumatiques doit être ajoutée par la connexion du tuyau d'air et lubrifiera les pièces intemes. N'utilisez pas d'huile détergente ou d'additifs puisque ces lubrillants causeront une usure accélérée des garnitures d'étanchéité et des tampons à l'intérieur de l'outil, ce qui entraînera un mauvais fonctionnement de l'outil et des réparations plus fréquentes.

ATTENTION :

Ne lubrifiez l'outil qu'avec les lubrifiants précisés.

NETTOYAGE

Évitez d'utiliser des solvants pour nettoyer les pièces de plastique.

La plupart des plastiques risquent d'être endommagés par l'emploi des différents types de solvants commerciaux.

Utilisez un chiffon propre pour retirer la saleté, la poussière, l'huile, la graisse, etc.

▲ AVERTISSEMENT:

Le liquide de freins, l'essence, les produits à base de pétrole, les huiles de pénétration et autres ne peuvent en aucun cas entrer en contact avec les pièces de plastique. Les produits chimiques peuvent endommager, affaiblir ou détrulre le plastique et ainsi causer des blessures graves.

FONCTIONNEMENT PAR TEMPS FROID

Par gel ou température proche du gel, l'humidité dans le tuyau d'air peut geler et nuire au fonctionnement de l'outil. Nous recommandons d'utiliser un lubrifiant ou un antigel permanent (éthyléneglycol) pour outil pneumatique en guise de lubrifiant par temps froid.

▲ AVERTISSEMENT:

Ne rangez pas les outils dans un environnement froid afin d'éviter le gel ou la formation de glace sur les valves de commande et les mécanismes de l'outil, ce qui pourrait entraîner une panne.

MODÈLE:PFS9

FREEMAN

RACCORD RECOMMANDÉ

1. Le compresseur doit être en mesure de maintenir une pression minimale de 483kPa lorsque l'outil est utilisé. Une mauvaise alimentation en air pourrait causer une perte de puissance et un déclenchement irrégulier.
2. Un réservoir d'huile peut être utilisé pour permettre la circulation d'huile dans l'outil. Un filtre peut être utilisé pour retirer les impuretés liquides et solides susceptibles de corroder ou d'encrasser les pièces internes de l'outil.
3. Utilisez toujours des tuyaux d'alimentation en air avec une pression d'air minimale équivalente ou supérieure à la pression de la source d'alimentation afin d'éviter une défaillance du régulateur. Ou 10,34 bar. Lequel est plus élver. Utilisez un tuyau d'air de 9,53 mm (3/8 po) pouvant aller jusqu'à 15,24 m (50 pi), et utilisez 9,53mm (3/8 po) raccord rapide sur le tuyau d'air.
4. Utilisez un régulateur de pression sur le compresseur d'une pression de fonctionnement de 0 psi à 862 kPa. Un régulateur de pression est nécessaire pour contrôler la pression de fonctionnement de l'outil entre 483 kPa et 758 kPa.

√×6+7

HTTP://WWW.FREEMANTOOLS.COM

1 888 669 5672

MODÈLE:PFS9

FREEMAN

D PANNAGEÉ

AVERTISSEMENT:

Cessez immédiatement d'utiliser l'outil si l'un des problèmes suivants survient. Cela pourrait entrainer des blessures graves. Les réparations et les remplacements doivent être effectués par du personnel qualifié ou un centre de service autorisé.

PROBLÈME	CAUSE POSSIBLE	MESURES À PRENDRE
Fuite d'air au niveau de la soupape de détente.	Les joints toriques du boîtier de la soupape de détente sont endommagés.	Remplacez les joints toriques.Vérifiez le fonctionnement de l'élement de contact avec l'ouvrage.
Fuite d'air entre le boîtier et l'embout.	Vis desserrées dans le boîtier1.Joints toriques endommagés2.Tampons endommagés	Resserrez les vis.1.Remplacez les joints toriques.2.Remplacez le tampon.
Fuite d'air entre le boîtier et le couvercle.	1.Vis desserrées2.Garniture endommagée	1.Remplacez les joints toriques.2.Remplacez le tampon.
L'outil saute des attaches.	1.Tampon endommagé2.Saleté dans le nez protecteur3.De la saleté ou un bris empêche les attaches ou le poussoir de se déplacer librement dans le magasin4.Ressort du poussoir endommagé5.Alimentation en air inadéquate6.Joint torique du piston usé ou lubrification insuffisante7.Joints toriques de la soupape de détente endommagés8.Fuites d'air9.Fuite du capuchon d'étanchéité	1.Remplacez le tampon.2.Nettoyez le canal de la lame d'entraînement.3.Nettoyez le magasin.4.Remplacez le ressort.5.Vérifiez le raccord, le tuyau ou le compresseur.6.Remplacez et lubrifiez les joints toriques.7.Remplacez les joints toriques.8.Resserrez les vis et les raccords.9.Remplacez la garniture.
L'outil fonctionne au ralenti ou subit une perte de puissance.	1.L'outil n'est pas sufflisamment lubrifié.2.Le ressort du couvercle du cylindre est brisé.3.L'orifice d'échappement du couverde est bloqué.	1.Lubrifiez la cloueuse.2.Remplacez le ressort.3.Remplacez les pièces internes endommagées.
Des attaches sont coincé es dans l’ outil.	1.Le guide de la lame d'entraînement est usé.2.Les attaches ne sont pas de la bonne taille.3.Les attaches sont pliées.4.Les vis du magasin ou de l'embout sont desserrées.5.La lame d'entraînement est endommagée.	1.Remplacez le guide.2.N'utilisez que les attaches recommandées.3.Remplacez par des attaches non endommagées.4.Resserrez les vis.5.Remplacez la lame d'entraînement.
AVERTISSEMENT:N'utilisez que des pièces autorisées par Freeman pour la réparation. Si vous avez des questions, composez le 1-888-669-5672 ou allez sur notre site Web au http://www.freemantools.com

HTTP://WWW.FREEMANTOOLS.COM 1-888-669-5672

√X2+7

MODÈLE :PFS9

PIÈCES D'USURE

Des pièces de rechange peuvent être commandées sur notre site Web :

http://www.freemantools.com

FREEMAN

Garantie limitée professionnelle de sept ans

La garantie des cloueuses Freeman est exclusivement offerte à l'acheteur Initial du produit pour une durée de sept (7) ans à compter de la date d'achat originale. Prime Global Products, Inc. (PGP Inc.) garantit expressément que la cloueuse Freeman ne présentera aucun défaut de matériaux ou de fabrication, sous réserve des exceptions et des limitations contenues dans les présentes.

Garantie limitée professionnelle de 90 jours

La garantie des lames d'entraînement, des butoirs, des joints toriques, des pistons, des bagues de piston et des gamitures de piston de PGP Inc. (les « pièces d'usure Freeman » qui, avec les clouveuses Freeman, forment le « produit Freeman ») est exclusivement offerte à l'acheteur initial des pièces d'usure Freeman pour une durée de quatre-vingt-dix (90) jours à compter de la date d'achat originale et couvre des défauts de matériaux ou de fabrication.

PGP Inc. choisira, à sa discrétion, de réparer ou de remplacer ou offirons le remboursement complet les produits Freeman présentant un défaut de matériaux ou de fabrication. L'acheteur initial devra retourner le produit Freeman en entier, port payé et dûment assuré, accompagné d'une preuve d'achat, à PGP Inc. ou à n'importe lequel de ses centres de service autorisés. Outre les exigences liées à l'affranchissement et à l'assurance, l'acheteur n'engagera aucuns frais pour les réparations couvertes par cette garantie.

Ces garanties ne s'appliquent pas aux défauts de matériaux ou de fabrication et aux dommages découlant de réparations ou de modifications effectuées ou lentées par un tiers, ou d'une utilisation non autorisée de pièces non conformes. Elles ne s'appliquent pas non plus si les dommages sont dus à l'usure normale, à un usage abusif, à un entretien inadéquat, à une négligence ou à un accident, ou s'ils ont été causés par l'utilisation du produit Freeman après une défaillance partielle ou avec des accessoires Inappropriés.

Le produit Freeman est conçu pour une utilisation par des individus; il ne convient pas à une utilisation sur une chaîne de montage ou une chaîne de production, ni pour toute autre application commerciale. Ces garanties ne couvrent pas une telle utilisation commerciale, car celle-ci constituerait un usage abusif du produit Freeman.

AUCUNE GARANTIE AUTRE QUE LA GARANTIE CI-DESSUS, QU'ELLE SOIT VERBALE OU ÉCRITE, EXPRESSE OU IMPLICITE, N'EST ACCORDÉE POUR CE PRODUIT FREEMAN. PGP INC. DÉCLINE TOUTE GARANTIE IMPLICITE DE QUALITÉ MARCHANDE OU D'ADÉQUATION À UN USAGE OU UN BUT PARTICULIER, DE MÊME QUE TOUTE AUTRE GARANTIE. PGP INC. NE SAURAIT EN AUCUN CAS ÊTRE TENUE RESPONSABLE DES DOMMAGES ACCESSOIRES, SPÉCIAUX, CONSÉCUTIFS OU PUNITIFS, NI DES COÛTS, HONORAIRES D'AVOCAT, DÉPENSES, PERTES OU DÉLAIS PRÉTENDUMENT CAUSÉS PAR DES DOMMAGES, DÉFAILLANCES OU DÉFAUTS DE TOUT PRODUIT, Y COMPRIS, SANS S'Y LIMITER, TOUTE RÉCLAMATION POUR DES PERTES DE PROFITS.

Aucune autre garantie expresse ou implicite n'est consentie pour le produit Freeman. Aucun employé, agent, détaillant ou autre n'est autorisé à modifier les termes de ces garanties ou à en étendre ou en réduire la portée, ni à offrir toute autre garantie au nom de PGP Inc. Ces garanties limitées expresses contiennent

MODÈLE :PFS9

l'intégralité de l'entente relative aux garanties expresses et implicites liées au produit Freeman. Aucune inscription ni aucun libellé du bon de commande ou de tout autre document ne saurait être interprété comme un ajout ou une modification des garanties de PGP Inc. pour le produit Freeman.

Toute question liée à la vente ou à l'utilisation du produit Freeman faisant l'objet de ces garanties limitées ou à l'interprétation et à l'application des termes de ces garanties limitées sera soumise aux lois de l'État de Géorgie. Tout différend découlant de la vente ou de l'utilisation du produit Freeman faisant l'objet de ces garanties limitées sera soumis au comté de Cherokee, en Géorgie. L'achat ou l'utilisation du produit Freeman vous assujettit aux avantages et aux limitations stipulés par ces garanties limitées. Par conséquent, toute assignation, tout jugement ou toute autre imposition provenant du tribunal d'une juridiction, d'un comté, d'une paroisse, d'un État, d'une province ou d'un pays autre que l'autorité mentionnée ci-dessus sera nul et inexécutable.

Certains États ou certaines provinces ne permettent pas de limitations quant à la durée des garanties implicites, de sorte que les limitations indiquées ci-dessus peuvent ne pas s'appliquer à vous. Certains États ou certaines provinces ne permettent pas l'exclusion ou la limitation des dommages accessoires ou consécutifs, de sorte que les limitations ou les exclusions mentionnées ci-dessus peuvent ne pas s'appliquer à vous.

Si un terme ou une limitation contenu dans cette garantie limitée est jugé inexécutable en vertu de la loi, ce terme sera disjoint des autres parties des garanties limitées, qui elles demeureront en vigueur.

CES GARANTIES SONT SUJETTES À DES CHANGEMENTS SANS PRÉAVIS.

NOTE:
