MODE D'EMPLOI KCT 205 H King Craft

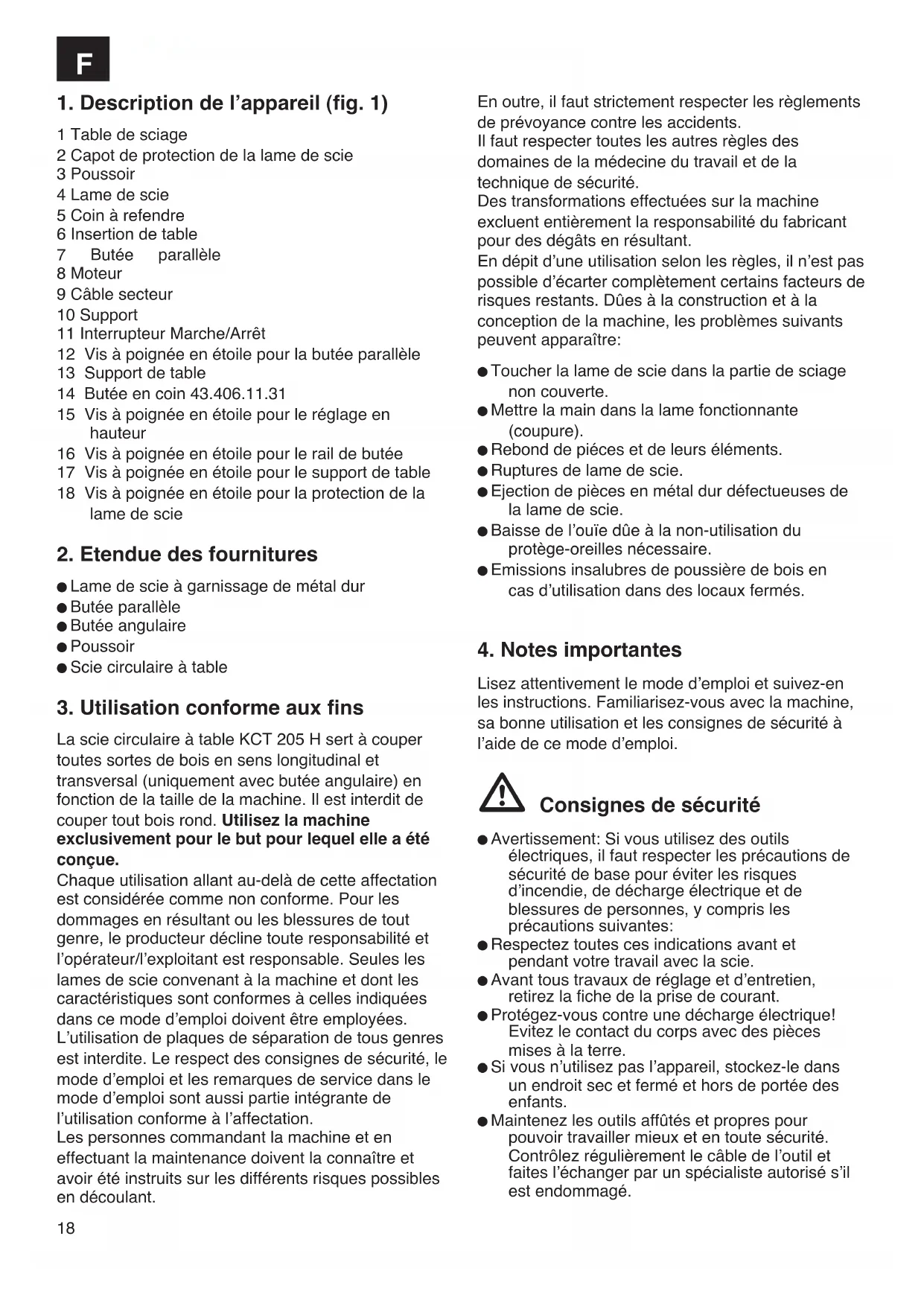

Mode d’emploi Scie circulaire à table de menuisier
1 Table de sciage 2 Capot de protection de la lame de scie 3 Poussoir 4 Lame de scie 5 Coin à refendre 6 Insertion de table 7 Butée parallèle 8 Moteur 9 Câble secteur 10 Support 11 Interrupteur Marche/Arrêt 12 Vis à poignée en étoile pour la butée parallèle 13 Support de table 14 Butée en coin 43.406.11.31 15 Vis à poignée en étoile pour le réglage en hauteur 16 Vis à poignée en étoile pour le rail de butée 17 Vis à poignée en étoile pour le support de table 18 Vis à poignée en étoile pour la protection de la lame de scie
2. Etendue des fournitures
Lame de scie à garnissage de métal dur Butée parallèle Butée angulaire Poussoir Scie circulaire à table
3. Utilisation conforme aux fins
La scie circulaire à table KCT 205 H sert à couper toutes sortes de bois en sens longitudinal et transversal (uniquement avec butée angulaire) en fonction de la taille de la machine. Il est interdit de couper tout bois rond. Utilisez la machine exclusivement pour le but pour lequel elle a été conçue. Chaque utilisation allant au-delà de cette affectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et l’opérateur/l’exploitant est responsable. Seules les lames de scie convenant à la machine et dont les caractéristiques sont conformes à celles indiquées dans ce mode d’emploi doivent être employées. L’utilisation de plaques de séparation de tous genres est interdite. Le respect des consignes de sécurité, le mode d’emploi et les remarques de service dans le mode d’emploi sont aussi partie intégrante de l’utilisation conforme à l’affectation. Les personnes commandant la machine et en effectuant la maintenance doivent la connaître et avoir été instruits sur les différents risques possibles en découlant. En outre, il faut strictement respecter les règlements de prévoyance contre les accidents. Il faut respecter toutes les autres règles des domaines de la médecine du travail et de la technique de sécurité. Des transformations effectuées sur la machine excluent entièrement la responsabilité du fabricant pour des dégâts en résultant. En dépit d’une utilisation selon les règles, il n’est pas possible d’écarter complètement certains facteurs de risques restants. Dûes à la construction et à la conception de la machine, les problèmes suivants peuvent apparaître: Toucher la lame de scie dans la partie de sciage non couverte. Mettre la main dans la lame fonctionnante (coupure). Rebond de piéces et de leurs éléments. Ruptures de lame de scie. Ejection de pièces en métal dur défectueuses de la lame de scie. Baisse de l’ouïe dûe à la non-utilisation du protège-oreilles nécessaire. Emissions insalubres de poussière de bois en cas d’utilisation dans des locaux fermés.
4. Notes importantes
Lisez attentivement le mode d’emploi et suivez-en les instructions. Familiarisez-vous avec la machine, sa bonne utilisation et les consignes de sécurité à l’aide de ce mode d’emploi. Consignes de sécurité
Avertissement: Si vous utilisez des outils
électriques, il faut respecter les précautions de sécurité de base pour éviter les risques d’incendie, de décharge électrique et de blessures de personnes, y compris les précautions suivantes: Respectez toutes ces indications avant et pendant votre travail avec la scie. Avant tous travaux de réglage et d’entretien, retirez la fiche de la prise de courant. Protégez-vous contre une décharge électrique! Evitez le contact du corps avec des pièces mises à la terre. Si vous n’utilisez pas l’appareil, stockez-le dans un endroit sec et fermé et hors de portée des enfants. Maintenez les outils affûtés et propres pour pouvoir travailler mieux et en toute sécurité. Contrôlez régulièrement le câble de l’outil et faites l’échanger par un spécialiste autorisé s’il est endommagé.19
Contrôlez régulièrement les câbles de rallonge et remplacez-les s’ils sont endommagés. N’utilisez à l’extérieur que des câbles de rallonge homologués à cet effet et dûment marqués. Faites attention à ce que vous faites. Restez raisonnable. N’utilisez pas l’appareil si vous êtes fatigué. N’utilisez pas d’outils dont l’interrupteur ne se laisse pas mettre en et hors circuit. L’utilisation d’autres outils et accessoires peut entraîner le risque de blessure pour vous. Passez les consignes de sécurité à toutes les personnes travaillant sur la machine. N’utilisez pas la machine pour couper du bois de chauffage. Abstenez-vous de couper du bois rond en sens transversal. Avertissement! L’utilisation d’autres outils de rechange et d’autres accessoires peut impliquer un risque de blessure pour votre personne. La machine est munie d’un interrupteur de sécurité (11) pour éviter la nouvelle mise en circuit après une chute de tension. Avant la mise en service, contrôlez que la tension indiquée sur la plaque signalétique de la machine coïncide avec la tension du secteur. Dans le cas où un câble de rallonge est nécessaire, assurez-vous que sa section transversale est suffisante pour l’absorption du courant de la scie. Section transversale minimale: 1 mm
Si vous vous servez d’un enrouleur de câble, déroulez le câble complètement. N’employez pas le câble pour retirer la fiche de la prise de courant. Préservez le câble de la chaleur, de l’huile et des arêtes vives. Contrôlez le câble de raccordement (9). N’employez pas de câbles de raccordement défectueux ou endommagés. N’exposez pas la scie à la pluie; ne l’utilisez pas dans un environnement humide ou détrempé. Veillez à un bon éclairage. Ne sciez pas à proximité de liquides ou gaz inflammables. Portez des vêtements appropriés! Des vêtements larges ou des bijoux pourraient être happés par la lame de scie en rotation. Il est recommandable de porter des chaussures anti-dérapantes pour les travaux à l’extérieur. En cas de cheveux longs, portez un filet. Evitez une position non-équilibrée du corps. L’utilisateur doit avoir au moins 18 ans, les apprentis au moins 16 ans; ils ne doivent travailler que sous surveillance. Tenez les enfants éloignés de la machine branchée. Le désordre dans la zone de travail peut provoquer des accidents. Evitez que d’autres personnes, en particulier des enfants, ne touchent l’outil ou le câble électrique. Tenez-les éloignés de votre place de travail. Maintenez le lieu de travail libre de restes de bois; ne laissez pas traîner de pièces. Les personnes utilisant la machine, ne doivent pas être dérangées dans leur travail. Respectez le sens de rotation du moteur et de la lame de scie. Après avoir arrêté l’entraînement, ne freinez en aucun cas les lames de scie (4) en exerçant une pression latérale. Ne montez que des lames de scie (4) bien affûtées, sans fissures et non déformées. N’utilisez pas de lames de scie (4) en acier rapide superallié (acier HSS). Utilisez exclusivement des outils sur la machine qui correspondent à la norme prEN 847-1;1996. Remplacez immédiatement des lames de scie (4) défectueuses. N’employez pas de lames de scie qui ne corres- pondent pas aux caractéristiques mentionnées dans ce mode d’emploi. Ne démontez ni rendez inutilisables les dispositifs de sécurité (2,5) de la machine. Le coin à refendre (5) est un dispositif de protection important qui guide la pièce à travailler et qui empêche la fermeture de la fente de sciage derrière la lame de scie ainsi que le rebond de la pièce à travailler. Faites attention à l’épaisseur du coin à refendre. Le coin à refendre ne doit pas être plus mince que le corps de la lame de scie et ni plus épais que la fente de sciage. Avant chaque phase de travail, abaissez le capot de protection (2) sur la pièce à travailler. Si vous effectuez des coupes longitudinales dans des pièces à travailler étroites, utilisez impérativement un poussoir (3). (Largeur inférieure à 120 mm). Ne coupez pas de pièces à travailler qui sont trop petites pour être tenues fermement à la main. Attention: Les coupes d’entrée ne doivent pas être exécutées avec cette scie. Votre position de travail sera toujours à côté de la lame de scie. Ne chargez pas la machine jusqu’au point où elle s’arrête. Pressez la pièce à travailler toujours fermement contre la table de sciage (1). Faites attention à ce que les morceaux de bois coupés ne soient pas saisis par la couronne dentée de la lame de scie et éjectés. Ne retirez jamais ni éclats ni copeaux détachables ni pièces de bois coincées pendant le fonctionnement de la lame. Avant de remédier à un mauvais fonctionnement ou d’enlever des pièces de bois coincées, mettez la machine hors circuit. - Retirez la fiche de la prise de courant. En cas de fente de sciage abîmée, remplacez l’insertion de table (6). Débranchez la machine. Arrêtez toujours le moteur avant d’effectuer des travaux de changement d’équipement, de réglage, de mesure et de nettoyage. Retirez la fiche de la prise de courant. Avant la mise en circuit, vérifiez que les clés et les outils de réglage ont été éloignés. Si vous quittez votre place de travail, arrêtez le moteur et débranchez la machine.20
La réparation ou l’entretien terminé, tous dispositifs de protection et de sécurité doivent être immédiatement remontés. Vous êtes tenu de respecter les instructions de sécurité, de travail et d’entretien données par le fabricant et d’observer les dimensions indiquées dans les caractéristiques techniques. Il faut absolument suivre les règlements de prévoyance contre les accidents en vigueur et les autres règles à l’égard de sécurité généralement reconnues. Conformez-vous aux fiches publiées par la caisse de prévoyance contre les accidents (VGB 7). Raccordez toujours le dispositif d’aspiration de poussière. N’employez la scie qu’avec un dispositif d’aspiration approprié ou avec un aspirateur industriel pour éviter des blessures causées par des éclats de sciage résidus éjectés. La scie circulaire à table doit être branchée sur une prise de courant de sécurité de 230 V avec une protection par fusible de 10 A. N’utilisez pas de machines à faible puissance pour des travaux trop lourds. N’employez pas le câble à des fins inappropriées! Câble de rallonge à l’air libre: n’utilisez à l’air libre que les câbles de rallonge dûment homologués dans ce but et dotés de la désignation correspondante. Veillez à une position stable et maintenez toujours l’équilibre. Contrôlez si l’outil n’a pas été endommagé! Avant tout emploi, vérifiez soigneusement les dispositifs de sécurité ou les pièces légèrement endommagées quant à leur fonctionnement irréprochable et conforme à l’affectation prévue. Assurez-vous que les pièces mobiles fonctionnent impeccablement et qu’elles ne coincent pas. Contrôlez si des pièces sont endommagées. Toutes les pièces doivent être correctement montées et remplir toutes les conditions nécessaires à un fonctionnement parfait de l’outil. Les dispositifs de sécurité et les pièces endommagés doivent être dûment réparés ou échangés par un atelier spécialisé autorisé, sauf autre indication dans le mode d’emploi. Faites échanger les interrupteurs endommagés par un atelier de service après-vente. Cet outil correspond aux règlements de sécurité en vigueur. Les réparations doivent uniquement être exécutées par un spécialiste électricien qui utilise des pièces de rechange originales; l’utilisateur s’expose sinon à un risque d’accidents. Attention, risque de blessure! Ne touchez pas la lame de scie lorsqu’elle est en mouvement.
Portez un dispositif de protection des yeux
Portez un protège-oreilles
Portez un dispositif antipoussières Valeurs des émissions de bruit Le bruit de cette scie est mesuré selon les normes DIN EN ISO 3744; 11/95, E DIN EN 31201; 6/93, ISO 7960, annexe A; 2/95. La machine peut dépasser 85 db (A) sur le lieu de travail. Dans ce cas, des mesures d’insonorisation doivent êtres prises pour l’utilisateur (portez un protège-oreilles!). Service Marche à vide Niveau de pression acoustique LPA 105,0 dB(A) 85,0 dB(A) Niveau de puissance acoustique LWA 114,6 dB(A) 94,6 dB(A) “ Les valeurs indiquées sont des valeurs d’émission. Elles ne resprésentent pas forcément aussi des valeurs sûres du lieu de travail. Quoiqu’il existe une correlation entre les niveaux d’émission et d’immission, on ne peut pas en déduire fiablement que des mesures de précaution supplémentaires doivent ou ne doivent pas être prises. Les facteurs qui peuvent avoir une influence sur le niveau actuel d’immission sur le lieu de travail, sont entre autres la durée de bruit, les conditions spéciales du local de travail, d’autres sources sonores etc., comme p.ex. le nombre des machines sur place ainsi que les opérations avoisinantes. Les valeurs fiables sur le lieu de travail peuvent aussi varier selon le pays. Toutefois, grâce à cette information l’utilisateur est en mesure d’évaluer plus sûrement les risques éventuels.”21
5. Caractéristiques techniques
Moteur asynchrone 230V 50Hz Puissance 720 Watt S2 30 min Vitesse de rotation de marche à vide n0 2950 tr/min Lame de scie en métal dur 205 x 16 x 2,4 mm Nombre de dents 20 Taille de la table 513 x 400 mm Hauteur de coupe max. 43 mm Réglage en hauteur en continu 0 - 43 mm Raccordement d’aspiration Ø 35 mm Taille compl. 513 x 400 x 300 mm Poids: 17 kg Durée de mise en circuit: La durée de mise en circuit S2 30 min (service bref) indique que le moteur de puissance nominale (720 W) ne doit être continuellement sous charge que pour le laps de temps indiqué sur la plaque signalétique (30 min). Sinon, il se réchaufferait de façon inadmissible. Pendant la pause, le moteur refroidit à nouveau à sa température de départ.
6. Avant la mise en service
Placer la machine sur une surface stable, c’est- à-dire sur un établi, ou la visser sur un bâti. Avant la mise en service, contrôler que tous les capots et dispositifs de sécurité sont correctement montés. La lame de scie doit pouvoir marcher librement. En cas de bois déjà travaillé, faire attention à des corps étrangers, comme p.ex. clous ou vis etc. Avant d’actionner l’interrupteur Marche/Arrêt, s’assurer que la lame de scie est correctement montée et que les pièces mobiles sont souples. Avant le raccordement de la machine, vérifier que les données sur la plaque signalétique correspondent à la tension du secteur.
Attention! Débranchez la machine avant tous travaux d’entretien et de changement d’équipement sur la scie circulaire.
7.1 Montage de la lame de scie (fig. 2/3)
Attention! Retirer la fiche de la prise de courant. Enlevez le recouvrement de la boîte de copeaux (1) en desserrant les quatre vis de fixation. Retirez le recouvrement du compartiment à copeaux (19) en desserrant les cinq vis de fixation (20). Dévisser l’écrou (17) en plaçant une clé (ouverture: 19) sur l’écrou (17) et une autre clé à fourche sur l’arbre moteur (a) comme contre- support. Attention! Tourner l’écrou dans le sens de la rotation de la lame de scie (4). Retirer la bride extérieure (22) et enlever la vieille lame de scie (4) en la tirant obliquement vers le bas de la bride intérieure (20). Nettoyer la bride-support. Le montage de la nouvelle lame de scie s’effectue en sens inverse. Attention! Observer le sens de rotation (voir flèche sur la lame de scie).
7.2 Réglage du coin à refendre (fig. 4-6)
Retirez (cf. 7.3) le capot de protection de la lame de scie (2) Retirez (cf. 7.4) l’insertion de table (6) Desserrez les deux vis (24). Réglez le coin à refendre (5) de façon que la distance entre la lame de scie (4) et le coin à refendre (5) s’élève à 3 - 5 mm. (cf. fig. 6) Le coin à refendre (5) doit se trouver sur une ligne dans le sens longitudinal avec la lame de scie (4). Resserrez les deux vis (24). Le réglage du coin à refendre doit être contrôlé après chaque changement de lame de scie.
7.3 Montage du capot de protection de la lame
de scie (fig. 4) Mettre le coin à refendre (2) dans la position supérieure. Introduisez la vis moletée (18) par le trou dans le capot de protection de la lame de scie (2) et dans le coin à refendre (5) et contrez-la avec l’écrou. Le démontage s’effectue en sens inverse.
7.4 Changement de l’insertion de table (fig. 4)
Attention: Retirez la fiche de la prise de courant! Enlevez les six vis (23). Retirez le capot de protection de la lame de scie (2) (cf. 7.3) Sortez l’insertion de table (6) usée par le haut. Le montage de la nouvelle insertion de table s’effectue dans l’ordre inverse
8.1 Mise en et hors circuit (fig. 1)
En appuyant sur la touche verte , on peut mettre la scie en circuit. Avant de scier, attendre que la lame de scie ait atteint sa vitesse de rotation maximale. Appuyer sur la touche rouge pour remettre la scie hors circuit.22
8.2.1 Hauteur de butée (fig. 7/ 8)
La butée parallèle livrée avec les fournitures (7) comprend deux surfaces de guidages de hauteurs différentes. En fonction de l’épaisseur des matériaux à découper, le rail de butée (25) devant être employé est celui destiné au matériau épais comme en figure 7 ou pour matériau mince comme en fig. 8. Pour commuter la hauteur de butée, desserrez les deux vis moletées (16) et retirez le rail de butée (25) du rail de support (26). Tournez le rail de butée (25) vers la gauche ou la droite de 90°, en fonction de la hauteur de butée nécessaire, et replacez-le sur le rail de support (26). Serrez à fond les vis moletées (16).
8.2.2 Longueur de butée (fig. 7/ 8)
Pour éviter que les pièces à découper ne se coincent, le rail de butée (25) doit toujours être poussé jusqu’à l’arête avant de la table de la scie (1) et fixé à l’aide des deux vis moletées (16). (cf. 8.2.1)
8.2.3 Réglage de l’angle (fig. 8)
Desserrez les deux vis de fixation (7). Inclinez la table sciage (1) vers la droite et ajustez l’inclinaison souhaitée à l’aide de l’échelle sur l’indicateur (a) de hauteur (7). Resserrez les deux vis de fixation (7). Attention! Toujours bien serrer les vis pour empêcher un basculement involontaire de la table de sciage.
8.3 Réglage de la profondeur de coupe (fig. 4/9)
Desserrer les quatre vis à oreilles (15). La table de sciage (1) peut être réglée à la hauteur de coupe désirée en la soulevant ou en l’abaissant. La hauteur de coupe peut être lue sur l’échelle (c) du coin à refendre (5). Fixer la table de sciage (1) au moyen des vis à oreilles (14). Attention! Toujours bien serrer les vis à oreilles pour éviter un abaissement involontaire de la table de sciage.
Après chaque nouveau réglage, nous vous recommandons d’effectuer une coupe d’essai pour vérifier les cotes réglées. Après avoir mis la scie en circuit, attendez que la lame de scie ait atteint sa vitesse de rotation maximale avant d’effectuer la coupe. Les longues pièces à découper doivent être bloquées pour les empêcher de basculer à la fin de la coupe (par ex. supports de déroulage, etc.) Attention en entaillant.
9.1 Coupes longitudinales de petites pièces à
usiner (Largeur inférieure à 120 mm (fig. 8) Régler la butée parallèle (7) conformément à la largeur prévue de la pièce à travailler. Faire avancer la pièce à travailler avec les deux mains; utiliser impérativement le poussoir (3) à proximité de la lame de scie (4). (compris dans l’étendue des fournitures!) Toujours pousser la pièce à travailler jusqu’à la fin du coin à refendre (5). Attention! En cas de pièces à travailler courtes, il faut utiliser le poussoir dès le début de la coupe.
9.2 Coupes longitudinales de très petites pièces
à usiner (Largeur inférieure à 30 mm) (fig. 9) Réglez la butée parallèle (7) en fonction de la largeur de coupe de la pièce à travailler. Poussez la pièce à travailler jusqu’au bout du coin à refendre (5) à l’aide de la pièce de bois servant de poussoir (a). Pressez la pièce à découper contre le rail de butée (25) à l’aide du poussoir (d) et poussez la pièce à découper à l’aide du poussoir (3) jusqu’à l’extrémité du coin á refendre (5). Poussoir non compris dans le volume de livraison! (disponible dans le commerce spécialisé)
9.3 Coupes de petites pièces à travailler à 45°
(fig. 11) Les coupes à 45° ne seront exécutées qu’à l’aide de la butée parallèle (7) et de la butée angulaire (14). Poussez la butée en coin (14) dans le rail de butée (25) de la butée parallèle (7). Régler la butée parallèle (7) sur la longueur désirée de la pièce à travailler et la bloquer. Mettre la pièce à travailler dans la butée angulaire (14). Mettez la scie en service et poussez la butée en coin (14) avec la pièce de bois le long du rail de butée (25) contre la lame de scie (4). Arrêter la scie après avoir exécuté la coupe.9.4 Coupe transversale (fig. 13) Les coupes transversales doivent être exclusivement effectuées à l’aide de la butée parallèle (7) et de la butée d’angle (14). Seules les pièces de bois d’une longueur maximale de 160 mm entre la butée (7) et la lame de scie (4) et d’une largeur maximale de 70 mm doivent être sciées. Poussez la butée de coin (14) dans le rail de butée (25) de la butée parallèle (7). Réglez la butée parallèle (7) à la longueur désirée de la pièce à usiner et bloquez-la. Placez la pièce à usiner devant la butée en coin (14). Mettez la scie en circuit et poussez la butée en coin (14) avec la pièce à usiner le long du rail de butée (25) à l’aide du poussoir (3) contre la lame de scie (4). Après avoir réalisé la coupe, mettez la scie hors circuit.
Enlever régulièrement la poussière et les salissures de la machine. Le nettoyage se fait de préférence à l’aide d’air comprimé ou d’un chiffon. Ne pas utiliser de produits caustiques pour nettoyer la matière plastique.
11. Commande de pièces de rechange
Pour des commandes de pièces de rechange, indiquez les références suivantes: Type de l’appareil No. d’article de l’appareil No. d’identification de l’appareil No. de pièce de rechange de la pièce requise
