KCT 205 H - Testere King Craft - Ücretsiz kullanım kılavuzu

Ürün Tipi	Masaüstü Daire Testere
Marka	King Craft
Model	KCT 205 H
Besleme Gerilimi	230 V, 50 Hz
Güç	720 W (S2 30 dakika)
Boşta Devir Hızı	2950 dev/dak
Testere Bıçağı	205 x 16 x 2,4 mm, 20 diş, sert metal
Masa Ölçüleri	513 x 400 mm
Maks. Kesme Yüksekliği	43 mm
Yükseklik Ayarı	0'dan 43 mm'ye sürekli
Masa Eğimi	Sağa doğru 45°'ye kadar
Emiş Bağlantısı	Ø 35 mm
Genel Ölçüler	513 x 400 x 300 mm
Ağırlık	17 kg
Ses Basıncı Seviyesi (yükte)	105 dB(A)
Ses Gücü Seviyesi (yükte)	114,6 dB(A)
Kesme Fonksiyonları	Boyuna, enine, 45° açılı
Güvenlik Donanımları	Koruma kapağı, yarma bıçağı, emniyet anahtarı, itici
Bakım ve Temizlik	Basınçlı hava veya bez, aşındırıcı ürünlerden kaçının
Yedek Parçalar	Servis aracılığıyla tip referansı, ürün numarası, kimlik ve parça ile temin edilebilir
Garanti	24 ay (malzeme ve işçilik hatalarına karşı)

Sık sorulan sorular - KCT 205 H King Craft

Testere bıçağı nasıl değiştirilir?

Makineyi fişten çekin. Talaş kutusu kapağını ve talaş bölmesi kapağını çıkarın. İki anahtar kullanın: biri somun (17) üzerinde, diğeri motor milinde karşı destek olarak. Somunu bıçağın dönüş yönünde çevirin. Dış flanşı ve eski bıçağı çıkarın. Yeni bıçağı dönüş yönüne dikkat ederek takın. Somunu sıkın ve kapakları tekrar takın.

Paralel dayama nasıl ayarlanır?

İki tırtıllı vidayı (16) gevşeterek dayama rayını (25) hareket ettirin. Yükseklik için, rayı malzeme kalınlığına göre 90° çevirin. Uzunluk için, rayı masanın ön kenarına kadar itin ve sıkın. Açı için, sabitleme vidalarını (7) gevşetin, masayı eğin ve tekrar sıkın.

Maksimum kesme yüksekliği nedir?

Maksimum kesme yüksekliği 43 mm'dir. Kulaklı vidalar (15) ile 0'dan 43 mm'ye sürekli ayarlayabilir ve değeri yarma bıçağı skalasından okuyabilirsiniz.

İtici nasıl kullanılır?

İtici, 120 mm'den dar parçalar için zorunludur. Kesilecek parçaya dayayın ve yarma bıçağının sonuna kadar itin. Çok küçük parçalar (30 mm'den az) için ek itici olarak bir tahta parçası kullanın.

Temel güvenlik önlemleri nelerdir?

Ayar veya bakım yapmadan önce daima fişten çekin. Koruyucu gözlük, kulaklık ve toz maskesi takın. Bol giysiler giymeyin. Koruma kapağı ve yarma bıçağını kullanın. Bıçağın iyi bilenmiş olduğundan emin olun. Yuvarlak ağaç kesmeyin.

Testere nasıl temizlenir?

Toz ve kiri düzenli olarak basınçlı hava veya bezle temizleyin. Plastik parçalarda aşındırıcı ürünler kullanmayın.

S2 30 dakika çalışma süresi nedir?

Motor tam yükte (720 W) maksimum 30 dakika çalışabilir. Bu süreden sonra soğumaya izin vermek için bir mola gereklidir.

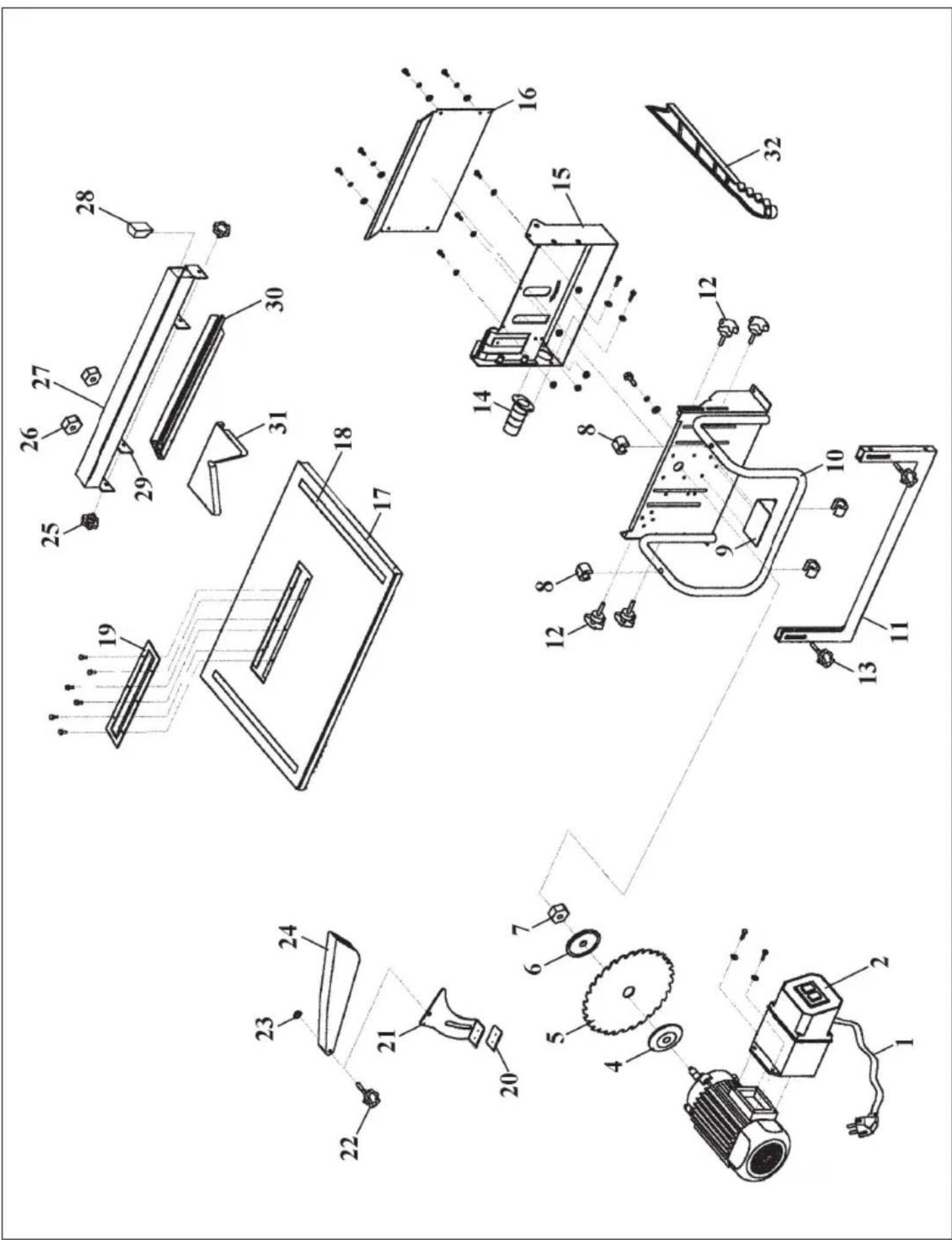

Yedek parça nasıl sipariş edilir?

Sipariş vermek için cihaz tipini (KCT 205 H), ürün numarasını, kimlik numarasını ve yedek parça numarasını belirtin. Satış sonrası servisle iletişime geçin.

Bu testere yakacak odun kesebilir mi?

Hayır, yakacak odun veya yuvarlak ağaç kesmek yasaktır. Testere yalnızca boyuna veya enine kesim için düz tahtalar ve ahşap parçalar için tasarlanmıştır.

Yarma bıçağı nasıl ayarlanır?

Makineyi fişten çekin. Koruma kapağını ve masa eklentisini çıkarın. İki vidayı (24) gevşetin. Yarma bıçağını, bıçak ile arasındaki mesafe 3-5 mm olacak ve bıçağın ekseninde olacak şekilde ayarlayın. Vidaları sıkın.

KULLANIM KILAVUZU KCT 205 H King Craft

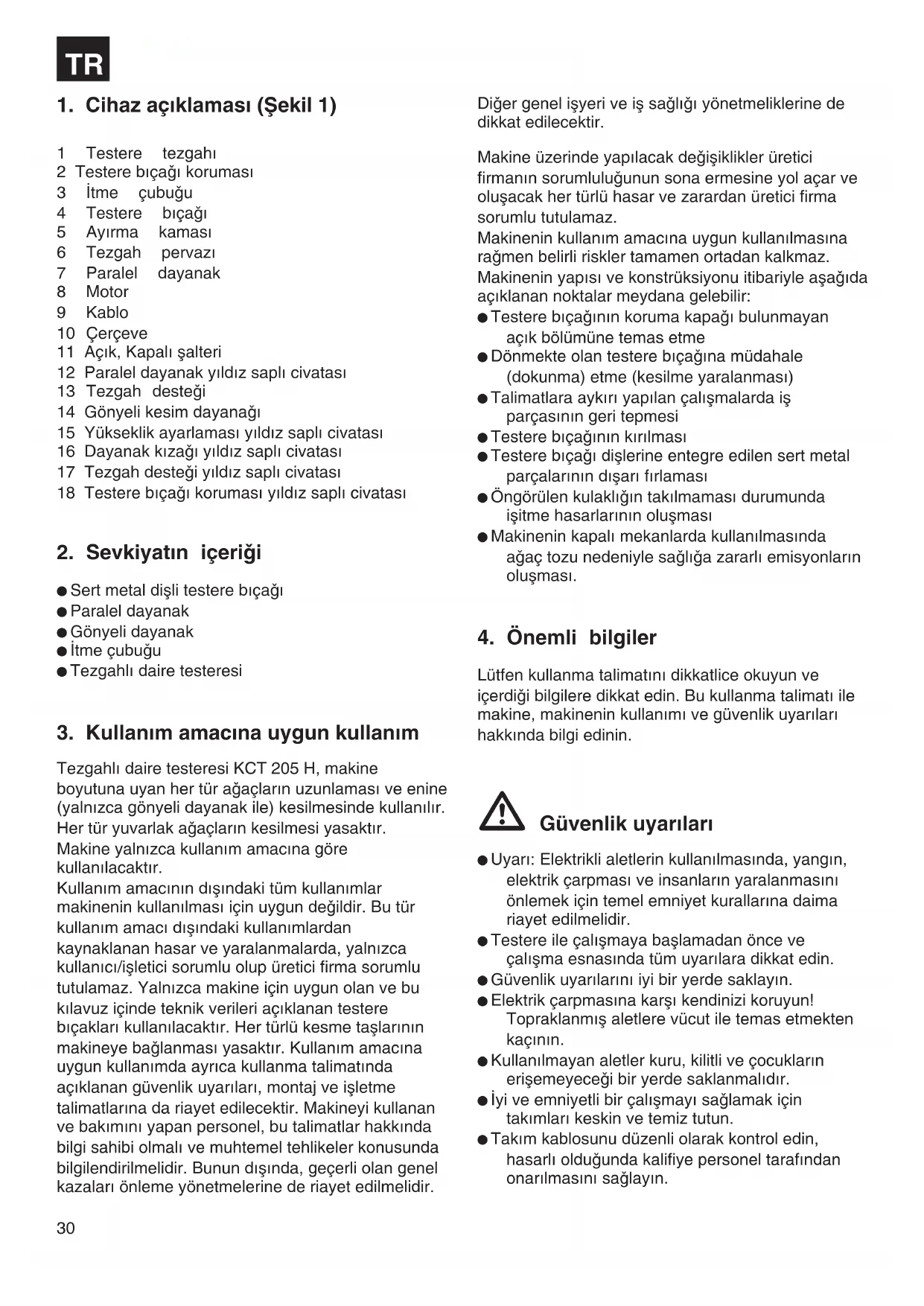

1. Cihaz açıklaması (Şekil 1)

1 Testere tezgahı
2 Testere bıçağı koruması
3 İtme çubuğu
4 Testere bıçağı
5 Ayırma kaması
6 Tezgah pervazi
7 Paralel dayanak
8 Motor
9 Kablo
10 Çerçeve
11 Açık, Kapalı şalteri
12 Paralel dayanak yıldız saplı civatası
13 Tezgah desteği
14 Gönyeli kesim dayanağı
15 Yükseklik ayarlaması yıldız saplı civatası
16 Dayanak kızağı yıldız saplı civatası
17 Tezgah desteği yıldız saplı civatası
18 Testere bıçağı koruması yıldız saplı civatası

2. Sevkiyatın içeriği

• Sert metal dişli testere bıçağı
  ● Paralel dayanak
  ●Gönyeli dayanak
• Itme çubuğu
  ● Tezgahli daire testeresi

3. Kullanım amacına uygun kullanım

Tezgahlı daire testeresi KCT 205 H, makine boyutuna uyan her tür ağaçların uzunlaması ve enine (yalnızca gönyeli dayanak ile) kesilmesinde kullanılır. Her tür yuvarlak ağaçların kesilmesi yasaktır. Makine yalnızca kullanım amacına göre kullanılacaktır.

Kullanım amacının dışındaki tüm kullanımlar makinenin kullanılması için uygun değildir. Bu tür kullanım amacı dışındaki kullanımlardan kaynaklanan hasar ve yaralanmalarda, yalnızca kullanıcı/işletici sorumlu olup üretici firma sorumlu tutulamaz. Yalnızca makine için uygun olan ve bu kılavuz içinde teknik verileri açıklanan testere bileçakları kullanılacaktır. Her türlü kesme taşlarının makineye bağlanması yasaktır. Kullanım amacına uygun kullanımda ayrıca kullanma talimatında açıklanan güvenlik uyarıları, montaj ve işletme talimatlarına da riayet edilecektir. Makineyi kullanan ve bakımını yapan personel, bu talimatlar hakkında bilgi sahibi olmalı ve muhtemel tehlikeler konusunda bilgilendirilmelidir. Bunun dışında, geçerli olan genel kazaları önleme yönetmelerine de riayet edilmelidir. Diğer genel işyeri ve iş sağlığı yönetmeliklerine de dikkat edilecektir.

Makine üzerinde yapılacak değişiklikler üretici firmanın sorumluluğunun sona ermesine yol açar ve oluşacak her türlü hasar ve zarardan üretici firma sorumlu tutulamaz.

Makinenin kullanım amacına uygun kullanılmasına rağmen belirli riskler tamamen ortadan kalkmaz.

Makinenin yapısı ve konstrüksiyonu itibariyle aşağıda açıklanan noktalar meydana gelebilir:

• Testere bıçağının koruma kapağı bulunmayan açık bölümüne temas etme
• Dönmekte olan testere bıçağına müdahale (dokunma) etme (kesilme yaralanması)
• Talimatlara aykırı yapılan çalışmalarda iş parçasının geri tepmesi
• Testere bıçağının kırılması
• Testere bıçağı dişlerine entegre edilen sert metal parçalarının dışarı fırlaması
• Öngörülen kulaklığın takılmaması durumunda işitme hasarlarının oluşması
• Makinenin kapalı mekanlarda kullanılmasında ağaç tozu nedeniyle sağlığa zararlı emisyonların oluşması.

4. Önemli bilgiler

Lütfen kullanma talimatını dikkatlice okuyun ve içerdiği bilgilere dikkat edin. Bu kullanma talimatı ile makine, makinenin kullanımı ve güvenlik uyarları hakkında bilgi edinin.

Güvenlik uyarıları

• Uyarı: Elektrikli aletlerin kullanılmasında, yangın, elektrik çarpması ve insanların yaralanmasını önlemek için temel emniyet kurallarına daima riayet edilmelidir.
• Testere ile çalışmaya başlamadan önce ve çalışma esnasında tüm uyarılara dikkat edin.
• Güvenlik uyarılarını iyi bir yerde saklayın.
• Elektrik çarpmasına karşı kendinizi koruyun! Topraklanmış aletlere vücut ile temas etmekten kaçının.
• Kullanılmayan aletler kuru, kilitli ve çocukların erişemeyeceği bir yerde saklanmalıdır.
• İyi ve emniyetli bir çalışmayı sağlamak için takımları keskin ve temiz tutun.

• Takım kablosunu düzenli olarak kontrol edin, hasarlı olduğunda kalifiye personel tarafından onarılmasını sağlayın.

• Uzatma kablosunu düzenli olarak kontrol edin ve hasarlı olduğunda değiştirin.

• Açık havada çalışırken yalnızca uygun ve ilgili şekilde işaretlenmiş olan uzatma kablosu kullanın.
• Ne yaptığınıza dikkat edin. Mantıklı olarak çalışın. Yorgun olduğunuza makine ile çalışmayın.
• Şalteri açılıp kapatılmayan makineler ile çalışmayın.
• Uyarı! Öngörülmeyen takım ve aksesuarların kullanılmasında yaralanma tehlikesi vardır.
• Her türlü ayar ve bakım çalışmasından önce, fişi prizden çıkarın.
• Makine ile çalışan herkesin güvenlik uyarılarından bilgi edinmesini sağlayın.
• Testere ile yakacak odun kesmeyin.
• Testere ile yuvarlak ağaçların enine kesilmesi yasaktır.
• Dikkat! Dönmekte olan testere bıçağı nedeniyle el ve parmakları yaralama tehlikesi bulunmaktadır.
• Makine üzerinde, cereyan kesilmesinden sonra tekrar çalışmayı önleyen bir emniyet şalteri (11) bulunur.
• Makineyi çalıştırmadan önce aletin tip levhası üzerinde belirtilen gerilim değeri ile elektrik şebekesi geriliminin aynı olup olmadığını kontrol edin.
• Uzatma kablosunun kullanılması gerektiğinde kablo kesitinin testere güç sarfiyatı için uygun olup olmadığını kontrol edin. Asgari kablo kesitinin 1 mm² olmasına dikkat edin.
• Kablo makarası kullanırken kabloları tamamen açın.
• Elektrik kablosunu kontrol edin. Hatalı veya hasarlı elektrik kablolarını kullanmayın.
• Aletin fişini prizden çıkarmak için elektrik kablosundan çekmeyin. Kabloyu aşırı ısı, yağ ve keskin kenarlardan koruyun.
• Testereyi yağmurda bırakmayın. Testereyi nemli ve ıslak yerlerde kullanmayın.
• İyi bir aydınlatmayı sağlayın.
• Yanıcı sıvı veya gazların yakınında kesim yapmayın.
• Uygun iş elbisesi giyin! Bol elbise veya takılar testere bıçağına takılabilir.
• Açık havada yapılan çalışmalarda kaymayan ayakkabı giyin.
• Çalışan kişinin saçı uzun olduğunda saç ağı kullanacaktır.
• Anormal duruşlar ile yapılan çalışmalardan kaçının.

• Makineyi kullanan kişi en az 18 yaşında olmalıdır, meslek eğitimi görenler en az 16 yaşında ve yalnızca gözetim altında çalışmalıdır.

• Çocukları fişi prize takılmış olan makineden uzak tutun.

• Çalışma alanındaki ağaç artıkları ve diğer parçaları temizleyin.
• Çalışma yerindeki düzensizlik yaralanmalara sebep olabilir.
• Diğer kişilerin, özellikle çocukların alet ve elektrik kablosuna dokunmalarına izin vermeyin ve işyerinden uzak tutun.
• Makine ile çalışan kişinin dikkatini başka yere çekmeyin.
• Motor ve testere bıçağı dönme yönüne dikkat edin.
  ● Makine durdurulduktan sonra testere bıçağı (4) kesinlikle yana bastırılarak frenlenmemelidir.
• Yalnızca iyi bilenmiş, çatlağı bulunmayan ve deforme olmamış testere bıçaklarını (4) takın.
• Yüksek alaşımlı hızlı çalışma çeliğinden (HSS çeliği) imal edilmiş testere bıçağı (4) kullanmayın.
• Makineye yalnızca prEN 847-1,:1996 normuna uyan takımlar takılacaktır.
• Hatalı testere bıçakları (4) derhal değiştirilecektir.
• Bu kullanma talimatında belirtilen teknik özelliklere sahip olmayan testere bıçaklarını kullanmayın.
• Makine üzerindeki emniyet donanımları (2, 5) sökülmemeli veya kullanılamaz duruma getirilmemelidir.
• Ayırma kaması (5) önemli bir koruma donanımı olup, iş parçasının kılavuzlanmasını ve testere bıçağı arkasında kalan kesim yarığının kapanmasını ve böylece iş parçasının geri tepmesini önler. Ayırma kamasının kalınlığına dikkat edin. Ayırma kaması, testere bıçağı kalınlığından ince ve kesim yarığından geniş olmamalıdır.
• Her kesim çalışmasında kapak (2) iş parçasının üzerine kadar indirilecektir.
• Dar ağaçları keserken mutlaka itme çubuğunu (3) kullanın (Genişlik: 120 mm'den küçük).
• Güvenli bir şekilde elde tutulamayacak kadar küçük olan malzemeleri kesmeyin.
• Dikkat: Bu testere ile oluk kesimlerinin yapılması yasaktır.
• Kesim yaparken daima testere bıçağının yanında durun.
  ● Makineye duruncaya kadar yüklenmeyin.
• İş parçasının kaymasını veya dönmesini önlemek için iş parçasını daima kuvvetlice çalışma plakasına (1) bastırın.
• Kesilen parçaların testere bıçağına kapılarak dışarı fırlatılmamasına dikkat edin.
• Testere bıçağı dönerken kesinlikle kıymık, talaş veya sıkışmış ağaç parçalarını çıkarmaya çalışmayın.

TR

• Arızaları tamir etmek veya sıkışmış ağaç parçalarını çıkarmak için daima makineyi kapatın, fişi prizden çıkarın.
• Kesim yarığının ayarı bozulduğunda tezgah pervazını (6) yenileyin. Fışı prizden çıkarın.
• Ayar, ölçüm ve temizleme çalışmaları yalnızca motor durduğunda yapılacaktır. Fışı prizden çıkarın.
• Makineyi çalıştırmadan önce anahtar ve ayar takımlarının çıkarılıp çıkarılmadığını kontrol edin.
• İş yerini terk etmeden önce motoru kapatın ve fişi prizden çıkarın.
• Tamir ve bakım çalışmaları tamamlandıktan sonra tüm koruma ve güvenlik donanımları tekrar yerlerine monte edilecektir.
• Üretici firmanın güvenlik, iş ve bakım uyarlarına riayet edilecek ve teknik özellikler bölümünde belirtilen boyutlara uyulacaktır.
• Geçerli kazaları önleme yönetmelikleri ve diğer genel iş güvenliği yönetmeliklerine riayet edilecektir.
• Meslek odalarının ilgili broşürlerine dikkat edin (VBG 7j).
• Her çalışmaya başladığınızda toz emme donanımını bağlayın.
• Kesim artıkları ve talaşların etrafa saçılması nedeniyle oluşacak yaralanmaları önlemek için testereyi, yalnızca uygun bir aspiratör veya endüstriyel tip elektrik süpürgesi ile çalıştırın.
• Testere, elektrik gerilimi 230 V olan korumalı ve en az 10 A ile sigortalanmış prize takılacaktır.
• Düşük güçlü makineleri ağır işlerde kullanmayın.
• Kabloyu kullanım amacı dışında kullanmayın.
• Açık havada kullanılan uzatma kablosu: Açık havada sadece, bu çalışma için izin verilmiş ve işaretlenmiş uzatma kablosu kullanın.
• Ayakta sağlam ve dengeli durun.
• Aletin muhtemel hasarları olup olmadığını kontrol edin!
• Aleti kullanmaya devam etmeden önce koruma donanımları ve hafif hasarlı parçaların fonksiyonları yerine getirip getirmediklerini kontrol edin.
• Hareket eden parçaların mükemmel çalışıp çalışmadığını, sıkışmadığını veya parçaların hasarlı olup olmadığını kontrol edin. Aletin düzenli çalışmasını sağlamak amacıyla tüm parçalar doğru şekilde monte edilecektir.
• Hasarlı koruma donanımları ve parçalar, kullanma kılavuzunda farklı bir şekilde açıklanmamışsa, talimatlara uygun şekilde yetkili servisler tarafından tamir edilecek veya değiştirilecektir.
• Hasarlı şalterlerin yetkili servisler tarafından değiştirilmesini sağlayın.

- Bu alet geçerli olan güvenlik yönetmeliklerine uygundur. Tamirler yalnızca uzman elektrik personeli tarafından yapılacak; tamirlerde orijinal parçalar kullanılacaktır, aksi takdirde kullanıcıının çalışırken kaza yapma tehlikesi vardır.

Dikkat Yaralanma Tehlikesi! Çalışmakta olan testere bıçağına dokunmayın.

Göz koruması takın

Kulaklık takın

Toz koruması takın

Ses emisyon değerleri

- Bu testerenin gürültüsü DIN EN ISO 3744; 11/95, DIN EN 31201; 6/93, ISO 7960 Ek A; 2/95 normlarına göre ölçülür. Çalışma yerindeki gürültü oranı 85 dB (A) oranının üzerine çıkabilir. Bu durumlarda kullanıcıının gürültü koruma önlemlerini alması gerekebilir. Cihaz, çalıştığı yerde 85 dB'yi aşabilir. (Kulaklık takın!)

İşletme Rölanti

Ses basıncı seviyesi LPA 105,0 dB(A) 85,0 dB(A)

Ses gücü seviyesi LWA 114,6 dB(A) 94,6 dB(A)

„Belirtilen değerler emisyon değerleridir ve aynı zamanda güvenli iş yeri değerleri olarak görülmemelidir. Emisyon ve imisyon seviyeleri arasında herhangi bir ilişki olmamasına rağmen, bu değerlere dayanarak ek olarak önlemlerin alınmasının gerekli olup olmadığına güvenilir şekilde karar verilemez. Şu anda işyerinde mevcut olan imisyon seviyesini etkileyebilecek faktörler, etkilerin süresini, çalışma mekanının özelliğini, diğer gürültü kaynaklarını vs. içerir, örneğin makinelerin sayısı ve etraftaki diğer işlemler.

Güvenilir çalışma yeri değerleri aynı şekilde ülkeden ülkeye değişebilir. Bu bilgi kullanıcıya, tehlikeyi ve riski daha iyi tahmin etmesine yardımcı olmak için verilmiştir.“

5. TEKNİK ÖZELLİKLER

Asenkron motoru 230 V 50 Hz

Güç 720 Watt S2 30 Dakika

Rölanti devri n0 2950 dev/dak

Sert metal dişli

testere bıçağı Δ 205 x Δ 16 x Δ 2,4 mm

Diş adedi 20

Tezgah boyutu 513 x 400 mm

Kesim yüksekliği max. 43 mm

Yükseklik ayarlaması kademesiz 0 - 43 mm

Toz emme bağlantısı Δ 35 mm

Aletin komple ölçüsü 513 x 400 x 300 mm

Ağırlık: 14 kg

- Çalıştırma süresi:

Çalıştırma süresi S2 30 dakika (kısa süreli çalıştırma), motorun nominal güç (720 W) ile sadece, tip etiketi üzerinde belirtilen süre (30 dakika) içinde sürekli olarak çalıştırılmasına izin verildiğine işaret eder.

Aksi taktirde motor aşırı derecede ısınacaktır.

Çalışmaya ara verildiğinde motor tekrar başlangıç sıcaklığına erişecektir

6. Çalıştırmadan önce

• Makine sağlam şekilde kurulmalıdır. Bunun için makineyi çalışma tezgahı, universal alt çerçeve vs. gibi elemanların üzerine bağlayın.
• Çalıştırmadan önce tüm kapakların ve güvenlik tertibatlarının takılmış olması zorunludur.
• Testere bıçağı serbest hareket edebilmelidir.
• Önceden işlenmiş olan ağaçta örneğin çivi veya civata vs. gibi yabancı cisimlere dikkat edilmelidir.
• Açma/Kapama şalterine basmadan önce testere bıçağının doğru şekilde monte edildiğinden ve hareket eden parçaların serbest çalışabildiğinden emin olun.
• Makineyi çalıştırmadan önce aletin tip levhası üzerinde belirtilen gerilim değeri ile elektrik şebekesi geriliminin aynı olup olmadığını kontrol edin.

7. Montaj

Dikkat! Testere üzerinde yapılacak tüm ayar ve bakım çalışmalarından önce fiş prizden çıkarılacaktır.

7.1 Testere bıçağının montajı (Şekil 2/3)

• Dikkat! Fisi prizden çıkarın.
• Testere tezgahını (1) üst pozisyona getirin (bkz. 8.3)
• Talaş kutusu kapağını (19) beş bağlantı civatasını (20) açarak çıkarın.

• Anahtarı (19'luk anahtar) somuna (21) takın ve aynı zamanda diğer anahtarı (8'lik anahtar) motor miline (a) takarak somunu (17) çözün

• Dikkat! Somunu (21), testere bıçağının (4) dönme yönünde döndürün.

• Diş flanşı (22) çıkarın ve testere bıçağını (4), aşağı doğru hareket ettirerek iç flansdan ayırın.
  ● Bağlantı flanşlarını temizleyin.
• Yeni testere bıçağının montajı sökme işleminin tersi yönünde gerçekleşir.
• Dikkat! Dönme yönüne dikkat edin (Testere bıçağı üzerindeki ok işaretine bakın).

7.2 Ayırma kamasının ayarlanması (Şekil 4-6)

• Testere bıçağı korumasını (2) çıkarın (bkz. 7.3)
• Tezgah pervazını (6) çıkarın (bkz. 7.4)
  ● Her iki civatayı (24) gevşetin.
• Ayırma kamasını (5), testere bıçağı (4) ve ayırma kaması (5) arasındaki aralık 3 - 5 mm olacak şekilde ayarlayın (bkz. Şekil 6)
• Ayırma kaması (5) uzunlamasına yönde testere bıçağı (4) ile aynı çizgide olmalıdır.
  ● Her iki civatayı (24) tekrar sıkın.
• Ayırma kaması ayarı her testere bıçağı değiştirmesinden sonra kontrol edilecektir.

7.3 Testere bıçağı korumasının montajı (Şekil 4)

• Testere bıçağı korumasını (2) ayırma kaması (5) üzerine takın ve ayarlayın.
• Tırtıllı civatayı (18) testere bıçağı koruması (2) ve ayırma kamasındaki (5) delikten geçirin ve somun ile emniyetleyin.
• Demontaj işlemi montaj işleminin tersi yönünde gerçekleşir.

7.4 Tezgah pervazının değiştirilmesi (Şekil 4)

• Dikkat! Fişi prizden çıkarın.
• Altı civatayı (23) çıkarın.
• Testere bıçağı korumasını (2) çıkarın (bkz. 7.3)
• Aşınmış olan tezgah pervazını (6) yukarı doğru çıkarın.
• Yeni tezgah pervazının montaj işlemi demontaj işleminin tersi yönünde gerçekleşir.

TR

8. Kullanım

8.1 Açma, kapatma (Şekil 1)

• Yeşil tuşa (1) basılarak testere çalıştırılır.
• Testereyi tekrar durdurmak için kırmızı tuşa (0) basılacaktır.

8.2 Paralel dayanak (Şekil 5)

8.2.1 Paralel dayanak yüksekliği (Şekil 7/8)

• Alet ile birlikte sevk edilmiş olan paralel dayanakta (7) iki farklı yükseklikte kılavuz yüzey bulunur.
• Kesilecek malzemenin kalınlığına bağlı olarak dayanak kızağı (25), Şekil 7'de gösterildiği gibi kalın malzemeler ve Şekil 8'de gösterildiği gibi ince malzemeler için ayarlanacaktır.
• Dayanak yüksekliğinin ayarını değiştirmek için her iki tırtıllı civatayı (16) gevşetin ve dayanak kızacağını (25) taşıyıcı kızaktan (26) çıkarın.
• Dayanak kızağıni (25), gerekli olan dayanak yüksekliğine göre 90 sola veya sağa döndürün ve sonra tekrar taşıyıcı kızığa (26) takın.
• Tırtıllı civataları (16) sıkın.

8.2.2 Dayanak uzunluğu (Şekil 7/8)

- Kesilecek iş parçasının sıkışmasını önlemek için dayanak kızağı (25) daima testere tezgahının (1) ön kenarına kadar itilecek ve her iki tırtıllı civata (16) ile sabitlenecektir (bkz. 8.2.1).

8.2.3 Kesim genişliği (Şekil 8)

• Ağaçların uzunlamasına kesiminde paralel dayanak (7) kullanılacaktır.
• Paralel dayanağı (7) testere tezgahının (1) sol veya sağ tarafına takın.
• Testere tezgahı (1) üzerinde bulunan skala (b) ile paralel dayanak (7) istenilen ölçüye ayarlanabilir.
• Paralel dayanağı (7) sabitlemek için her iki kelebek civatayı (12) sıkın.

8.3 Kesim derinliğinin ayarlanması (Şekil 4/9)

• Dört kelebek civatasını (15) gevşetin.
• Testere tezgahının (1) kaldırılması ve indirilmesi ile tezgah istenilen kesim yüksekliğine ayarlanabilir.
• Kesim yüksekliği ayırma kamasının (5) skalasında ğ okunabilir.
• Testere tezgahını (1) kelebek civataları (14) ile sabitleyin.
• Dikkat! Testere tezgahının istenmeden aşağıya inmesini önlemek için kelebek civatalarını daima iyice sıkın.

9. Çalıştırma

Her yeni ayarlama işleminden sonra, ayarlanan ölçülerin kontrolü için bir deneme kesiminin yapılmasını tavsiye ederiz.

Testereyi çalıştırdıktan sonra, kesim işlemine başlamadan önce testere bıçağının max. devir hızına erişmesini bekleyin.

Uzun iş parçalarının kesim işlemi sonunda düşmesini önlemek için emniyet altına alın (örneğin makaralı sehpa)

Kesim işlemine başlarken dikkatli olun.

9.1 Dar parçaların uzunlamasına kesilmesi (Genişlik: 120 mm'den küçük) (Şekil 10)

• Paralel dayanağı (7) kesilecek olan iş parçasının genişliğine göre ayarlayın.
• İş parçasını iki elinizle itin, testere bıçağı (4) bölümünde mutlaka itme çubuğunu (3) kullanın. (sevkiyatın içeriğine dahildir!)
• İş parçasını, daima ayırma kamasının (5) sonuna kadar itin.
• Dikkat! Kısa iş parçalarının kesilmesinde, itme çubuğu daha kesimin başında kullanılacaktır.

9.2 Çok dar parçaların uzunlamasına kesilmesi (Genişlik: 30 mm'den küçük) (Şekil 11)

• Paralel dayanağı (7) kesilecek olan iş parçasının genişliğine göre ayarlayın.
• İş parçasını, itme ağacı (d) ile, dayanak kızığına (25) kadar bastırın ve iş parçasını itme ağacı (3) ayırma kaması (5) sonuna kadar bastırın. İtme ağacı sevkiyatın içeriğine dahil değildir! (İhtisas mağazalarında bulunur)

9.3 Küçük parçaların 45∞'lik kesimleri (Şekil 12)

45∞'lik kesimler sadece paralel dayanak (7) ve gönyeli dayanak (14) kullanılarak yapılacaktır.

• Gönyeli dayanağı (14), paralel dayanağın (7) dayanak kızağı (25) içine itin.
• Paralel dayanağı (7) istenilen iş parçası uzunluğuna göre ayarlayın ve sabitleyin.
• İş parçasını gönyeli dayanağa (14) yerleştirin.
• Testereyi çalıştırın ve gönyeli dayanağı (14) ağaç parça ile birlikte dayanak kızağı boyunca (25) testere bıçağı (4) yönüne sürün.
• Kesim işleminden sonra testereyi kapatın.

9.4 Enine kesimler (Şekil 13)

Enine kesimler sadece paralel dayanağın (7) dayanak kızağı ve gönyeli dayanak (14) ile yapılacaktır.

Kesilecek ağaçların boyutu, paralel dayanak (7) ve testere bıçağı (4) arasında, azami 160 mm uzunlukta ve azami 70 mm genişlikte olacaktır.

• Gönyeli dayanağı (14) paralel dayanağın (7) dayanak kızağı (25) içine itin.
• Paralel dayanağı (7) istenilen iş parçası uzunluğuna göre ayarlayın ve sabitleyin.
• İş parçasını gönyeli dayanağın (14) önüne yerleştirin.
• Testereyi çalıştırın ve gönyeli dayanağı (14) ağaç parça ile birlikte dayanak kızağı boyunca (25) itme ağacı (3) ile testere bıçağı (4) yönüne sürün.
• Kesim işleminden sonra testereyi kapatın.

10. Bakım

• Makine üzerindeki toz ve pislikler düzenli olarak temizlenecektir. Temizleme çalışmaları en etkili olarak basınçlı hava veya bez ile yapılacaktır.
• Plastik malzemenin temizlenmesinde tahriş adici malzeme kullanmayın.

11. Yedek parça siparişi

Yedek parça siparişinde aşağıda açıklanan bilgiler verilecektir:

● Cihaz tipi
● Cihazın parça numarası
● Cihazın kod numarası
- İstenilen yedek parçanın yedek parça numarası

Garanti süresi alım tarihinde başlar ve 24 ay sürer.

Garanti, hatalı üretim veya malzeme ya da işlev hatalarını kapsamına alır.

Bunun için gereken yedek parçalar ve iş ücreti fatura edilmez.

Garanti, dolaylı zarar ve ziyanlar için geçerli değildir.

Müşteri servis görevlisi

GARANTIEURKUNDE

Teknik değişiklikler olabilir

D ISC GmbH

Eschenstraße 6

D-94405 Landau/Isar

Tel. [phone], Fax [phone] u. 52 50

Yesilkibris sk. 6A, Emniyet Evleri

TR 80650 Istanbul

Tel. [phone], Fax [phone]
