LED-indicaties 18Support Contact Informatie Bij technische problemen met SolarEdge producten kunt u contact met ons opnemen: https://www.solaredge.com/service/support Wijzigingen voorbehouden zonder voorafgaande . Copyright © SolarEdge Inc. Alle rechten voorbehouden. Maart 2021.Onduleur triphasé avec technologie Synergy Guide d’installation rapide PN: SExxK-xxxxIxxxx Pour l'Europe, la région Asie Pacifique et l’Afrique du Sud Version 1.3REMARQUE Ce symbole indique que les informations ont pour but d'aider l'utilisateur à optimiser son utilisation du produit. Ce symbole apparaît aux points de mise à la terre sur l’équipement et dans les manuels SolarEdge. ATTENTION! Indique un danger. Ce symbole attire l’attention sur une procédure qui, si elle n’est pas correctement effectuée ou respectée, peut entraîner des dommages ou la destruction du produit. Ne passez pas au-delà d’un signe d’attention jusqu’à ce que les conditions indiquées soient pleinement comprises et respectées. Mettez l'interrupteur CA de la carte de circuit principale sur ON/OFF et attendez 5 minutes AVERTISSEMENT! Indique un danger. Ce symbole attire l’attention sur une procédure qui, si elle n’est pas correctement effectuée ou respectée, peut entraîner des blessures ou le décès. Ne poursuivez pas au-delà d’une note d’avertissement tant que les conditions indiquées ne sont pas pleinement comprises et respectées. Mettez l'interrupteur de sécurité CC du Synergy Manager sur ON/OFF et attendez 5 minutes (Applicable uniquement aux modèles équipés d'un interrupteur de sécurité DC) Ne coupez pas les connecteurs du câble

CONSERVEZ CES INSTRUCTIONS – Ce manuel contient des instructions importantes pour l'Onduleur triphasé qui doivent être respectées pendant l’installation et la maintenance. L'utilisation de cet équipement d'une manière non spécifiée dans ce document par SolarEdge peut altérer la protection fournie par cet équipement. LégendeUtiliser SolarEdge Designer pour concevoir des systèmes SE https://designer.solaredge.com

Télécharger SolarEdge Mapper pour cartographier des optimiseurs de puissance Télécharger Installation des optimiseurs

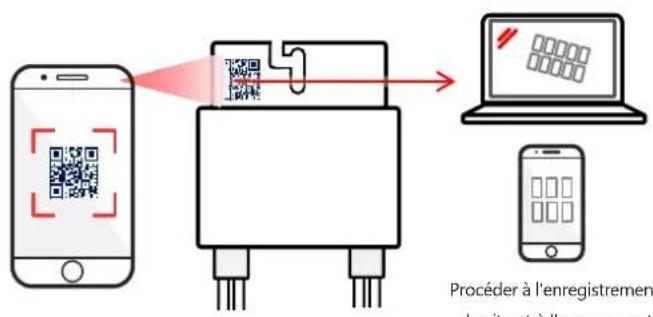

Scanner le QR Code avec Mapper Procéder à l'enregistrement du site et à l'agencement physique sur la plateforme de supervision

Utilisez un optimiseur à double entrée (P800p) pour brancher deux PV en parallèle ou utilisez un câble de dérivation pour brancher deux PV à un optimiseur à entrée simple. Branchement série 2:1 Connecter l'entrée depuis le module Connecter la sortie vers la chaîne

Vérifiez la polarité de la chaîne. Vérifiez la présence de 1±0,1V par optimiseur. Exemple : 8 optimiseurs = ~8V Branchement de la chaîne de PV

ATTENTION ! Ne pas bloquer le flux d'air

40 cm Maintien d'un espace libre

AVERTISSEMENT! La zone devant l'onduleur doit être dégagée d’au moins un mètre

20 cm 30 cm Dos à dos Sur tôle arrière métallique Sur clôture grillagée Espace libre en intérieur Espace libre en extérieur 20cm dans les régions où la température moyenne annuelle élevée est égale ou supérieure à 25°C" Gardez plus de 10 ° Installation horizontale 15 cm 5 cm6 MAN-01-00784-1.3

Mettre le modèle fourni à niveau horizontalement Positionner le modèle fourni verticalement

Unité optionnelle - selon le modèle Ø 9mm Percer des trous Repérage et marquage des trous

ATTENTION ! Ne pas bloquer le flux d'air Évitez une installation bancale en ajoutant un support dorsal3

Pour les unités gauche ou droite, utilisez uniquement la vis extérieure1 2 3 ATTENTION ! Ne pas bloquer le flux d'air

Branchement des câbles d’interconnection

Connectez les câbles conformément aux étiquettes2 AVERTISSEMENT

Retrait des couvercles

710 MAN-01-00784-1.3

Branchement de chaînes de PV

Unités Synergy Gauche Centre DroiteImportant: Lors de l'installation d'un système avec plus de 3 chaînes par une seule unité Synergy (qu'elle soit connectée directement ou via un boîtier de combinaison), des fusibles sont nécessaires. Dans le système SolarEdge, des fusibles de 25 A doivent être utilisés.GaucheCentreDroiteProtégez les connecteurs inutilisésMAN-01-00784-1.3 11

Max 50 mm Épaisseur max : 6 mmLargeur max : 25 mmØ6 mmIsolantthermoretractable12 - 20 mmATTENTION!Avec des fils en aluminium, UTILISEZ UNIQUEMENT des cosses bimétalliques• Avec des fils en cuivre, UTILISEZ UNIQUEMENT des cosses en cuivre étamé Connexion de chaînes PV via une seule entrée DC

La mise à la terre électrique fonctionnelle du pôle négatif ou positif côté DC est interdite car l'onduleur n'a pas de transformateur. La mise à la terre des cadres de module et de l'équipement de montage des modules du générateur photovoltaïque est acceptableBoîtier de connexionImportant: Lors de l'installation d'un système avec plus de 3 chaînes par une seule unité Synergy (qu'elle soit connectée directement ou via un boîtier de combinaison), des fusibles sont nécessaires. Dans le système SolarEdge, des fusibles de 25 A doivent être utilisés.Unités SynergyGauche Centre DroiteGauche Centre Droite6

21 N*m Commencer par brancher le fil de mise à la terre Fil de mise à la terre optionnel

L'onduleur autorise un raccordement à 4 fils + mise à la terre ou 3 fils + mise à la terre Cosses de compression à cylindre standard et un seul trou, 600 V La protection de la sortie AC contre les surtensions doit être assurée autrement (voir manuel)

Raccordement AC et protection par mise à la terre (PE)

ATTENTION! Avec des fils en aluminium, UTILISEZ UNIQUEMENT des cosses bimétalliques

• Avec des fils en cuivre, UTILISEZ UNIQUEMENT des cosses en cuivre étamé 15 N*m10 -11 mm Max 70 mm

Fil de mise à la terre Max: 120 mm

Largeur max : 33 mm Ø 10 mm Isolant thermo- -rétractable Si un fil toronné est utilisé, l'utilisation d'une virole est à la discrétion de l'installateur. 12 N*m9 N*m

Câble blindé à paires torsadées à 3 fils, CAT6 (0,2 - 1 mm2)

Branchement RS485 de plusieurs onduleurs

Raccordement au réseau mobile (optionnel)

Pose des couvercles 14A

Télécharger SolarEdge SetApp DébutTélécharger Démarrer et suivre SetApp Connecter la batterie

Mettre l'interrupteur DC sur ON (1)

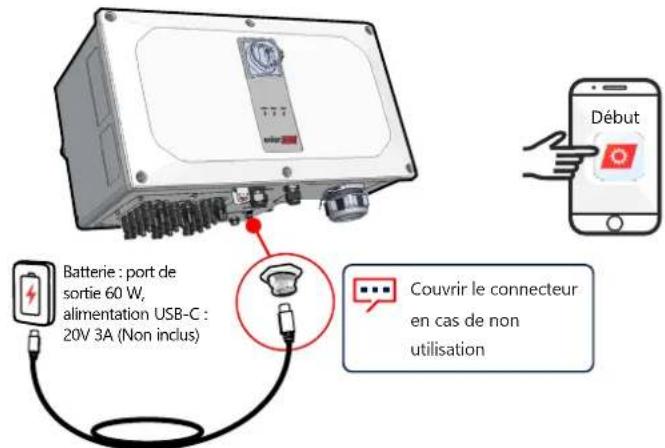

1 mètre , mâle-mâle, USB-C (Non inclus) Pré-mise en service lorsque le raccordement AC n'a pas encore été effectué (Option 1)

Batterie : port de sortie 60 W, alimentation USB-C : 20V 3A (Non inclus)P 1 0 ON (1) Couvrir le connecteuren cas de non utilisationA

Télécharger SolarEdge SetApp Télécharger Début Démarrer et suivre SetApp

Mettre l'appareil sous tension

Pré-mise en service lorsque le raccordement AC n'a pas encore été effectué (Option 2) 16A

RS485-1 Protocole SolarEdge Maître SolarEdge RS485-1 Détection Esclave

Commissioning Unités d’onduleurPays et langueCommunication du siteAppareiller État

Mise en service de l'onduleur maître Synergy Manager

OnduleurLe système produit de l'électricité L’alimentation AC est connectée, mais le système ne produit pas d'électricité L’onduleur est en communication avec la plate-forme de supervision Erreur système
