MANUAL DE USUARIO SE100KRW00IBNM4 SolarEdge

Indicazioni LED 18Informazioni di contatto del Supporto Se avete problemi tecnici relativi a prodotti SolarEdge, vi preghiamo di contattateci: https://www.solaredge.com/it/service/support Soggetto a modifiche senza preavviso. Copyright © SolarEdge Inc. Tutti i diritti riservati. Marzo 2021.Inversor trifásico con tecnología Synergy Guía rápida de instalación PN: SExxK-xxxxIxxxx Para Europa, Asia Pacífico y Sudáfrica Versión 1.3NOTA Este símbolo indica información para ayudar al usuario a hacer un uso óptimo del producto. Este símbolo aparece en los puntos de conexión a tierra en los manuales y en el equipo de SolarEdge. ¡PRECAUCIÓN! Supone un peligro. Llama la atención sobre un procedimiento que, si no se realiza correctamente o no se cumple, podría provocar daños o la destrucción del producto. No proceder más allá de una señal de precaución hasta que las condiciones indicadas se entiendan y cumplan completamente. Mover el interruptor de CA del cuadro de alimentación principal de ON a OFF y esperar 5 minutos ¡ADVERTENCIA! Supone un peligro. Llama la atención sobre un procedimiento que, si no se realiza correctamente o no se cumple, podría provocar lesiones o pérdida de vidas humanas. No continúe tras una nota de advertencia hasta que haya entendido las condiciones indicadas y se cumplan totalmente. Mover el interruptor de seguridad de CC del Synergy Manager de ON a OFF y esperar 5 minutos (Aplicable solo para los modelos con interruptor de seguridad de CC) No cortar los conectores de los cables

GUARDAR ESTAS INSTRUCCIONES: este manual contiene instrucciones importantes para el inversor trifásico que deben seguirse durante su instalación y mantenimiento. El uso de este equipo de una manera no especificada en este documento por SolarEdge por SolarEdge en este documento puede afectar la protección proporcionada por el equipo. LeyendaUtilizar SolarEdge Designer para diseñar sistemas SolarEdge https://designer.solaredge.com

Descargar SolarEdge Mapper para mapear los optimizadores de potencia Descargar Instalación de los optimizadores de potencia

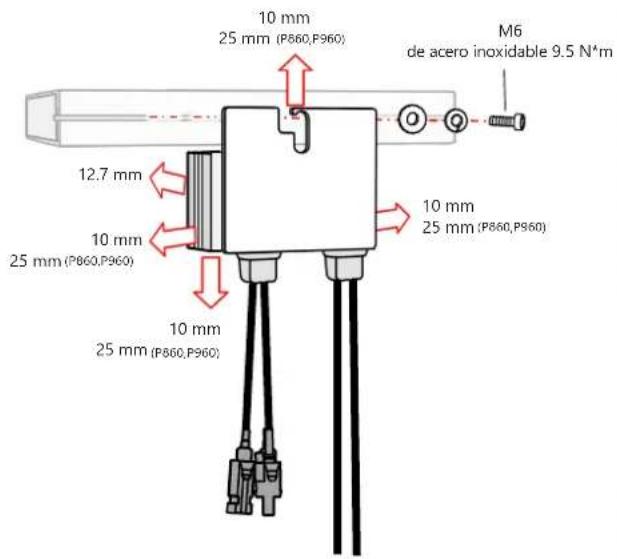

Escanear el código QR usando Mapper Completar el registro y layoutfísico de la planta en el portal de monitorizaciónM6 de acero inoxidable 9.5 N*m 10 mm25 mm (P860,P960)12.7 mm10 mm25 mm (P860,P960)10 mm25 mm (P860,P960)10 mm25 mm (P860,P960) Instalación del optimizador de potencia Instalación de los optimizadores de potencia

Solo el optimizador de entrada dual (P800p) permite la conexión en paralelo de dos módulos FV. Conexión en serie 2:1 Conectar la entrada al módulo Conectar la salida al string

Instalación de los optimizadores de potencia

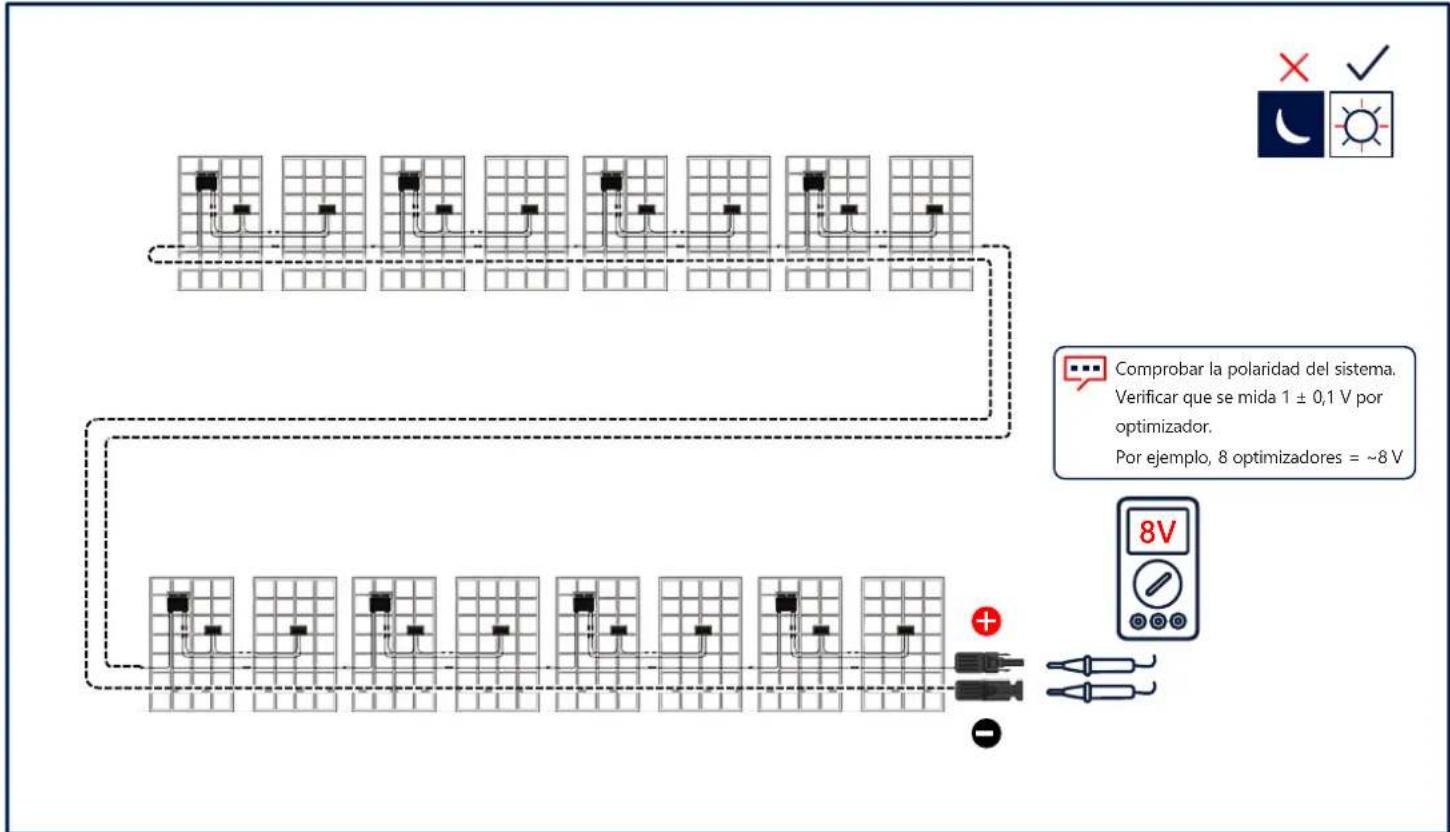

Comprobar la polaridad del sistema. Verificar que se mida 1 ± 0,1 V por optimizador. Por ejemplo, 8 optimizadores = ~8 V Conexión del sistema de FV

¡PRECAUCIÓN! No bloquear el flujo de aire

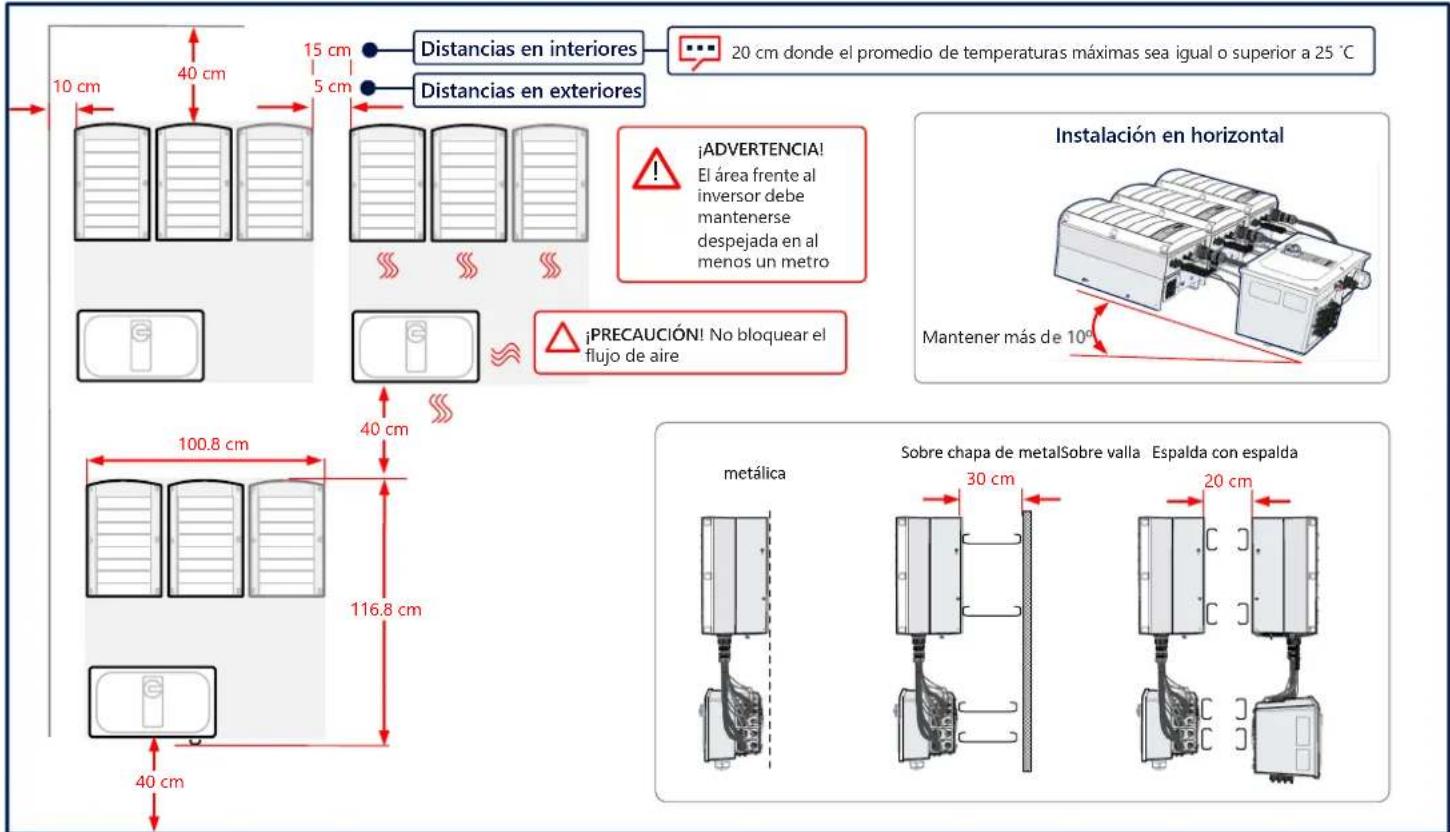

40 cm Mantener las distancias

¡ADVERTENCIA! El área frente al inversor debe mantenerse despejada en al menos un metro

20 cm 30 cm Espalda con espalda Sobre chapa de metalSobre valla metálica Distancias en interiores Distancias en exteriores 20 cm donde el promedio de temperaturas máximas sea igual o superior a 25 ˚C Mantener más de 10º Instalación en horizontal 15 cm 5 cm6 MAN-01-00784-1.3

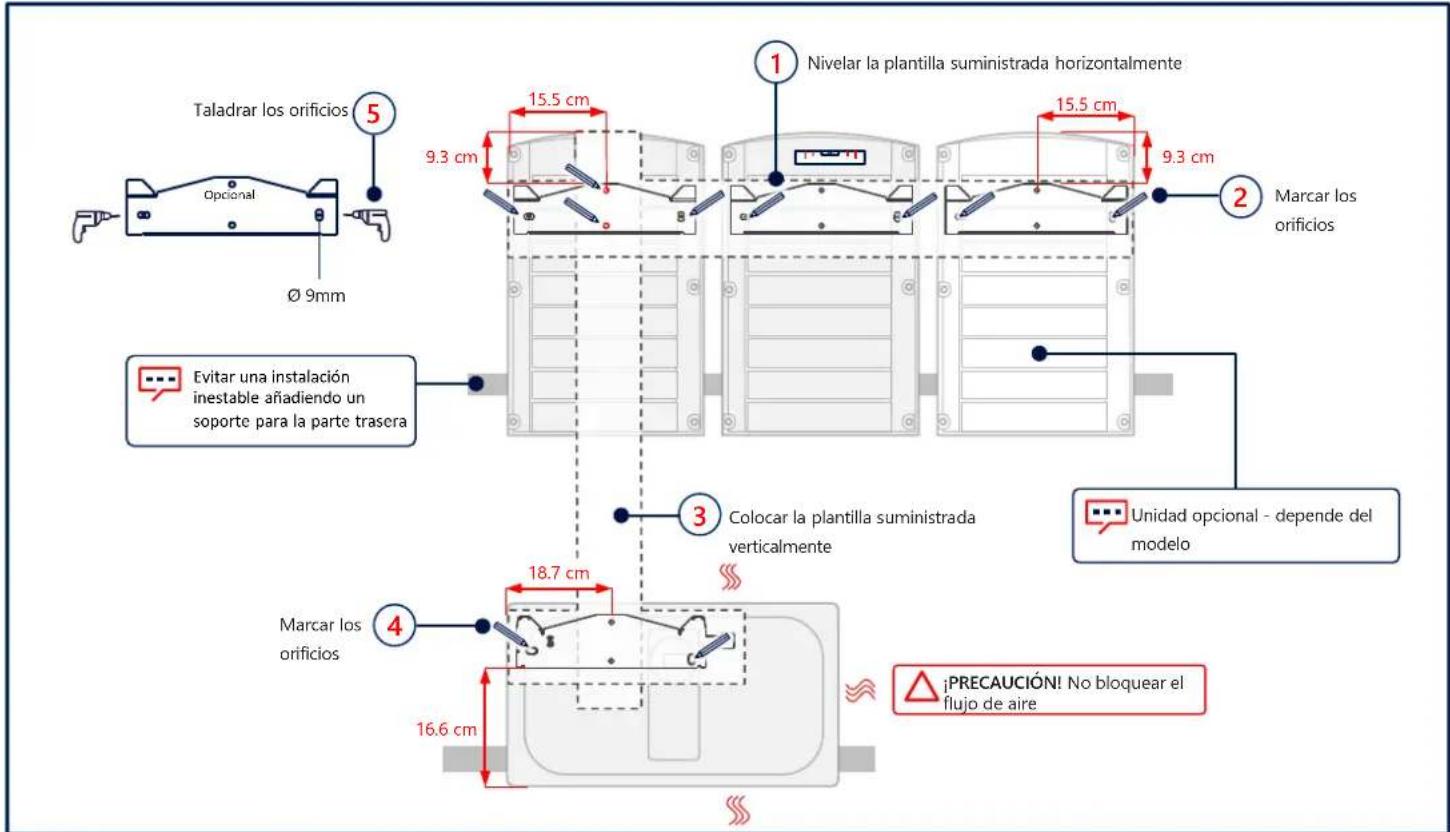

Marcar los orificios Marcar los orificios

Unidad opcional - depende del modelo Ø 9mm Taladrar los orificios Marcar y perforar los orificios

¡PRECAUCIÓN! No bloquear el flujo de aire Evitar una instalación inestable añadiendo un soporte para la parte trasera3

Montaje de las unidades

Para las unidades izquierda o derecha, usar solo el tornillo exterior1 2 3 ¡PRECAUCIÓN! No bloquear el flujo de aire

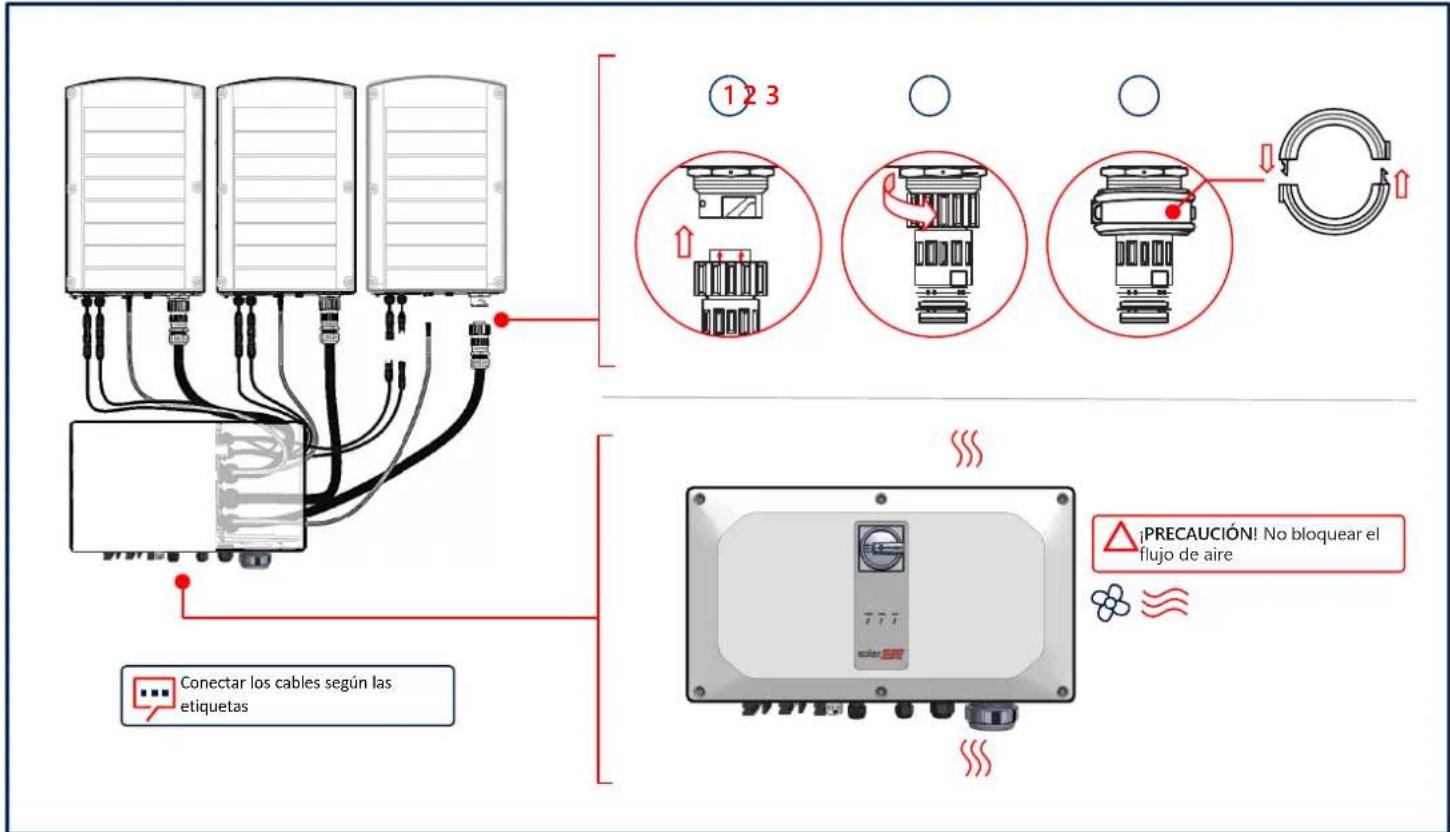

Conexión del cableado de interconexión

Conectar los cables según las etiquetas2 ADVERTENCIA DESCONECTAR LA ALIMENTACIÓN ANTES DE COMENZAR LA INSTALACIÓN

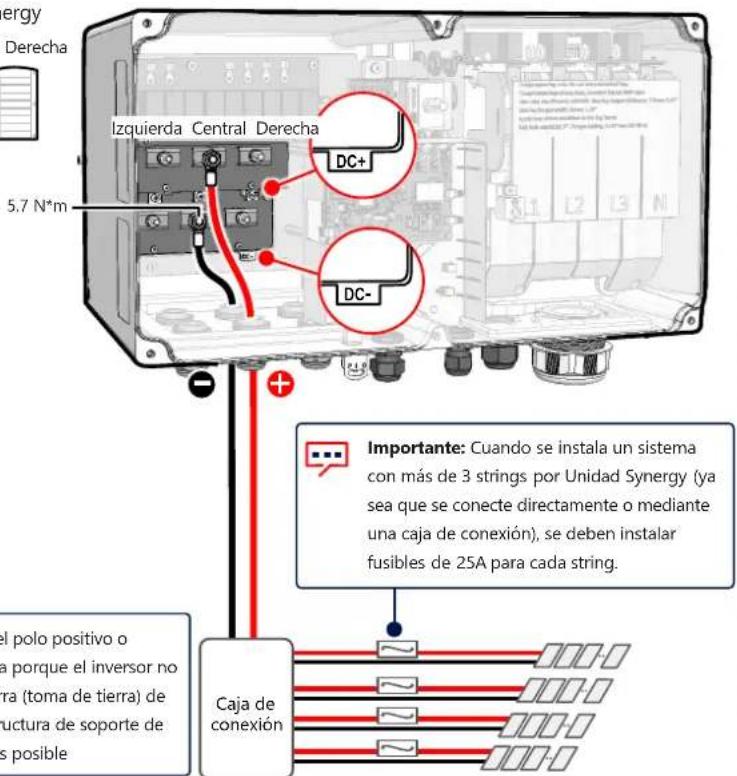

Unidades Synergy Izquierda Central DerechaImportante: Cuando se instala un sistema con más de 3 strings por Unidad Synergy (ya sea que se conecte directamente o mediante una caja de conexión), se deben instalar fusibles de 25A para cada string.IzquierdaCentralDerecha Mantener tapados los conectores no utilizadosMAN-01-00784-1.3 11

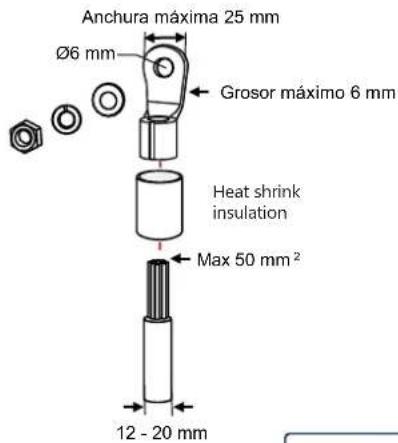

• Para cables de aluminio utilizar SOLO terminales bimetálicos• Para cables de cobre utilizar SOLO terminales estañados de cobre Conexión de strings fotovoltaicos a una entrada de CC única

La puesta a tierra eléctrica funcional del polo positivo o negativo del lado de CC está prohibida porque el inversor no tiene transformador. La conexión a tierra (toma de tierra) de los marcos de los módulos y de la estructura de soporte de los módulos del campo fotovoltaico es posibleCaja de conexiónImportante: Cuando se instala un sistema con más de 3 strings por Unidad Synergy (ya sea que se conecte directamente o mediante una caja de conexión), se deben instalar fusibles de 25A para cada string. Izquierda Central DerechaUnidades SynergyIzquierda Central Derecha6

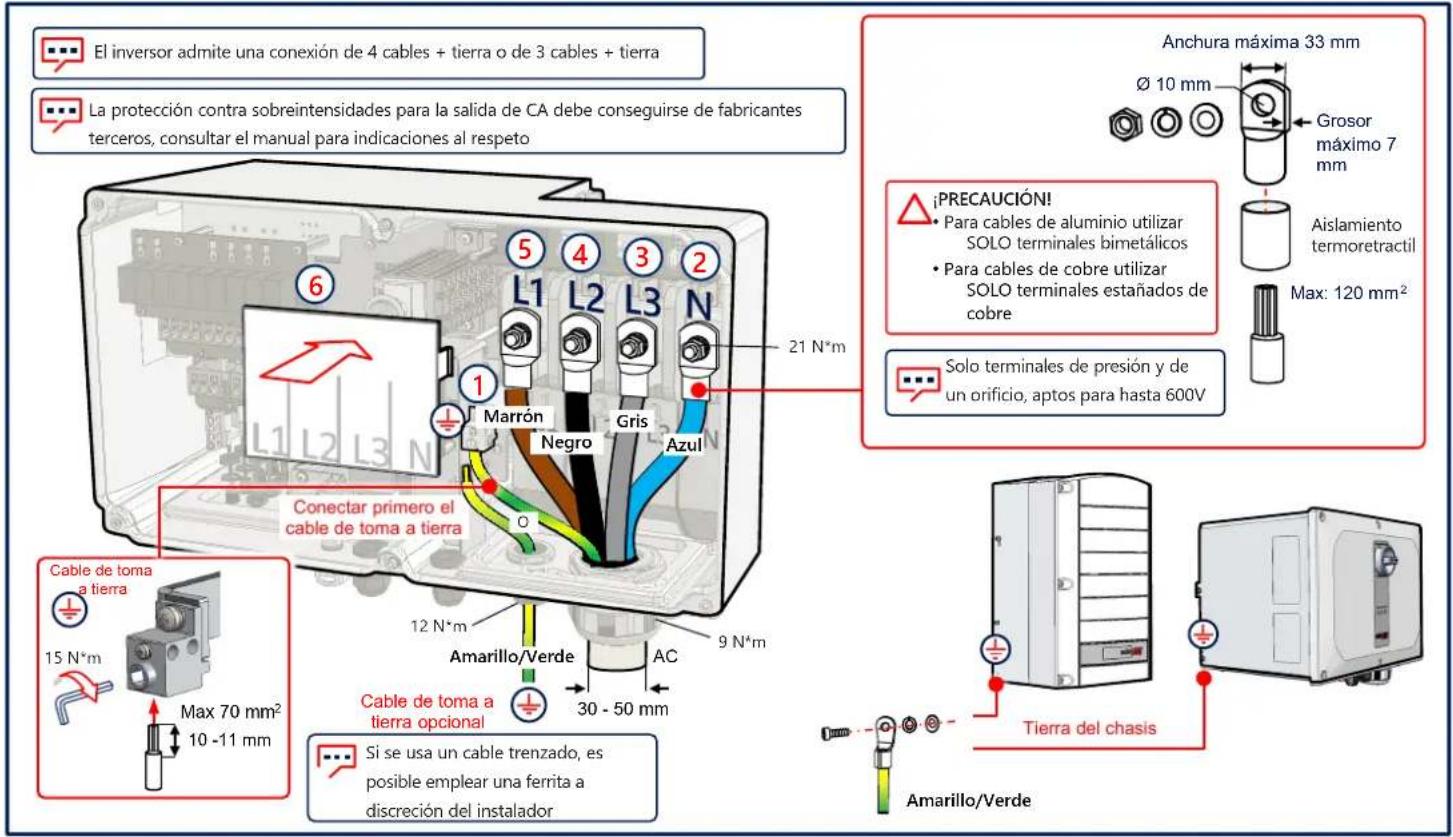

21 N*m Conectar primero el cable de toma a tierra Cable de toma a tierra opcional

El inversor admite una conexión de 4 cables + tierra o de 3 cables + tierra Solo terminales de presión y de un orificio, aptos para hasta 600V La protección contra sobreintensidades para la salida de CA debe conseguirse de fabricantes terceros, consultar el manual para indicaciones al respeto

Conexión de CA y toma a tierra (PE)

Anchura máxima 33 mm Ø 10 mm Aislamiento termoretractil Si se usa un cable trenzado, es posible emplear una ferrita a discreción del instalador 12 N*m9 N*m

Azul Negro Gris Marrón Amarillo/Verde Tierra del chasis Amarillo/Verde2

UTP CAT6, cable de pares trenzado apantallado de mínimo tres hilos (0,2 - 1 mm²)

Conexión para la comunicación Wi-Fi (opcional)

Conexión para la comunicación móvil (opcional)

Instalación de las tapas 14A

Descargar SolarEdge SetApp IniciDescargar Iniciar y seguir las instrucciones en SetApp Conectar la Power Bank

Poner en ON (1) los interruptores

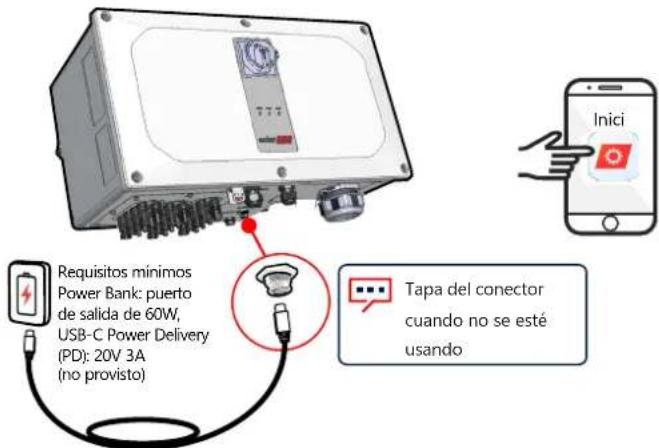

1 metro, macho a macho, USB-C (no provisto) Puesta en marcha previa sin alimentación CA (opción 1)

Descargar SolarEdge SetApp Descargar Inici Iniciar y seguir las instrucciones en SetApp

Encender la alimentación

Puesta en marcha con alimentación CC y CA (opción 2) 16A

RS485-1 Protocolo SolarEdge Líder SolarEdge RS485-1 Detección de Seguidores

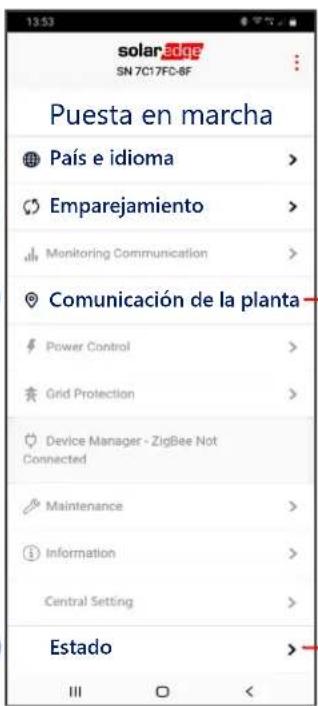

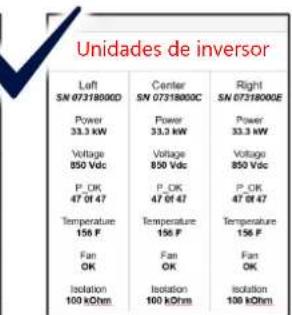

Puesta en marcha Unidades de inversorPaís e idiomaComunicación de la plantaEmparejamientoEstado

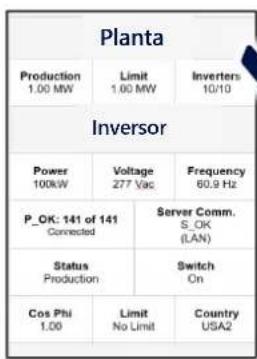

Puesta en marcha del inversor líder

PlantaInversorEl sistema está produciendo energía La CA está conectada pero el sistema no está generando energía El inversor está comunicando con el portal de monitorización Error del sistema

POTENCIA COMUNICACIÓN ERROR
