SE100KRW00IBNM4 - Pannello solare SolarEdge - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Inverter trifase con tecnologia Synergy
Marca	SolarEdge
Modello	SE100KRW00IBNM4
Potenza nominale	100 kW
Tensione di ingresso DC	Fino a 1000 V
Tensione di uscita AC	Trifase 230/400 V
Frequenza	50/60 Hz
Dimensioni (L x A x P)	820 x 650 x 350 mm
Peso	70 kg
Intervallo di temperatura operativa	Da -20 °C a +60 °C
Grado di protezione	IP65
Funzioni principali	Conversione DC/AC, inseguimento MPPT, comunicazione con piattaforma di supervisione, compatibilità con ottimizzatori di potenza, interfaccia RS485, Wi-Fi e rete mobile opzionali
Installazione	Montaggio a parete, richiede spazio libero per ventilazione, cavi di interconnessione tra unità Synergy
Manutenzione e pulizia	Verificare i collegamenti, pulire le superfici con un panno asciutto, mantenere la ventilazione libera
Sicurezza	Interruttore DC integrato, messa a terra obbligatoria, rispetto delle istruzioni di installazione e manutenzione
Ricambi e riparabilità	Contattare il supporto tecnico SolarEdge per qualsiasi ricambio o riparazione
Comunicazioni	LAN, RS485, Wi-Fi (opzionale), rete mobile (opzionale)
Compatibilità ottimizzatori	Sì, ottimizzatori di potenza SolarEdge
Garanzia	Standard secondo la politica SolarEdge
Applicazioni	Impianti fotovoltaici residenziali, commerciali e industriali
Norme	Conforme alle norme europee e internazionali

Domande frequenti - SE100KRW00IBNM4 SolarEdge

Come installare gli ottimizzatori di potenza con questo inverter?

Installare gli ottimizzatori sui moduli PV seguendo la guida: scansione del codice QR con SolarEdge Mapper, quindi collegamento dell'ingresso del modulo e dell'uscita alla stringa. Utilizzare un ottimizzatore a doppio ingresso (P800p) per collegare due PV in parallelo o un cavo di derivazione.

Qual è la procedura di messa in servizio?

Scaricare l'app SolarEdge SetApp, portare l'interruttore DC su ON (o accendere l'apparecchio se opzione 2), quindi seguire le istruzioni di SetApp per configurare l'inverter master Synergy Manager.

Come collegare più inverter tra loro?

Utilizzare la comunicazione RS485 configurando RS485-1 in protocollo SolarEdge, master SolarEdge, quindi attivare il rilevamento degli slave. I cavi RS485 devono essere collegati in serie tra gli inverter.

Cosa fare se la spia rossa si accende?

Una spia rossa fissa indica un errore di sistema. Consultare l'app SetApp o la piattaforma di supervisione per identificare il codice errore. Verificare le connessioni AC/DC e contattare il supporto tecnico se necessario.

Posso utilizzare cavi in alluminio per il collegamento DC?

Sì, ma solo con capicorda bimetallici. Per i cavi in rame, utilizzare capicorda in rame stagnato. Non mescolare i tipi di capicorda.

Come mettere a terra l'inverter?

La messa a terra elettrica funzionale del polo negativo o positivo lato DC è vietata perché l'inverter è senza trasformatore. È accettabile solo la messa a terra dei telai dei moduli e dell'attrezzatura di montaggio. Collegare il cavo PE secondo le norme locali.

Quali sono le opzioni di comunicazione disponibili?

L'inverter supporta la comunicazione tramite LAN (Ethernet), RS485, e opzionalmente Wi-Fi tramite adattatore e rete mobile (cellulare). Utilizzare l'interfaccia LAN per la connessione principale alla piattaforma di supervisione.

Come scaricare il manuale completo?

Sulla pagina notice-facile.com, cliccare sul pulsante Scarica per ottenere il PDF completo. È anche possibile richiedere una traduzione in un'altra lingua selezionando la lingua e fornendo la propria email.

Quali tipi di moduli PV sono compatibili?

L'inverter è compatibile con tutti i moduli PV dotati di ottimizzatori di potenza SolarEdge. Utilizzare SolarEdge Designer per progettare il sistema e verificare la compatibilità.

Come contattare il supporto tecnico?

Visitare il sito https://www.solaredge.com/service/support per aprire un ticket o trovare i recapiti locali. Tenere a disposizione il numero di serie dell'inverter.

MANUALE UTENTE SE100KRW00IBNM4 SolarEdge

Scan QR code using Mapper

4

Inverter trifase con tecnologia Synergy

Guida rapida di installazione

PN: SExxK-xxxxIxxxx

Per Europa, APAC e

Sudafrica

Version 1.3

Legenda

NOTA

Questo simbolo indica delle informazioni volte ad aiutare l'utente nel fare un uso ottimale del prodotto.

ATTENZIONE!

Indica un rischio. Richiama l'attenzione su una procedura che, se non eseguita correttamente o rispettata, potrebbe provocare danni o distruzione del prodotto. Non ignorare i messaggi di attenzione finché le condizioni indicate non siano state perfettamente comprese e rispettate.

AVVERTENZA!

Indica un rischio. Richiama l'attenzione su una procedura che, se non eseguita correttamente o rispettata, potrebbe provocare lesioni anche fatali. Non procedere oltre un'avvertenza finché le condizioni indicate non siano state perfettamente comprese e rispettate.

Questo simbolo appare sui punti di messa a terra indicati nei manuali e nelle apparecchiature SolarEdge.

Portare su ON/OFF il sezionatore CA principale e attendere 5 minuti

Portare su ON/OFF il sezionatore di sicurezza CC sul Synergy Manager e attendere 5 minuti (Applicabile solo per i modelli con sezionatore di sicurezza CC)

Non tagliare i connettori dei cavi

CONSERVARE QUESTE ISTRUZIONI – Il presente manuale contiene importanti istruzioni per l'inverter trifase che devono essere seguite durante l'installazione e la manutenzione. L'utilizzo di questa apparecchiatura in un modo non specificato da SolarEdge nel presente documento può compromettere la protezione fornita dall'apparecchiatura.

Installazione degli ottimizzatori di potenza

1→2→3→4→5→6

solaredge

1

1

Utilizza Designer di SolarEdge per progettare un sistema SolarEdge

https://designer.solaredge.com

Scarica Mapper di SolarEdge per mappare gli ottimizzatori di potenza delle stringhe

[NO TEXT]

[NO TEXT]

solar edge

1 Installazione degli ottimizzatori di potenza

3

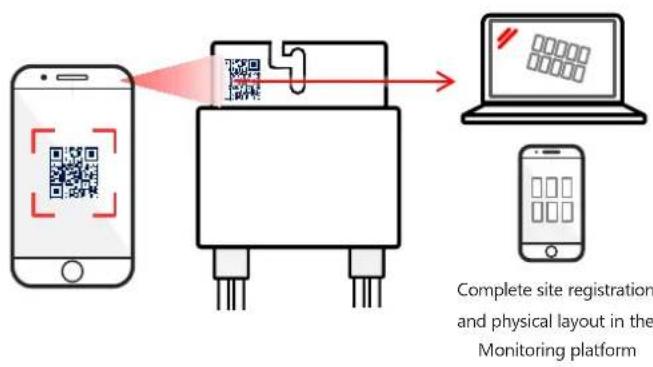

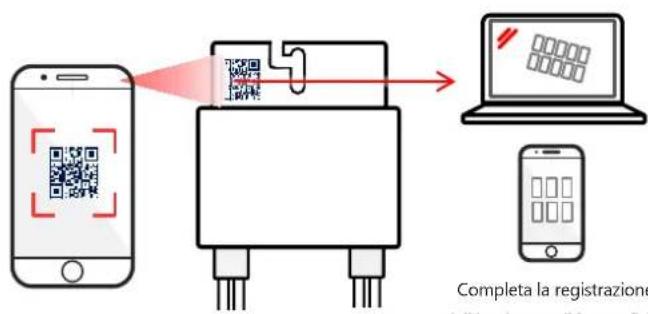

Scansiona il codice QR usando Mapper

4

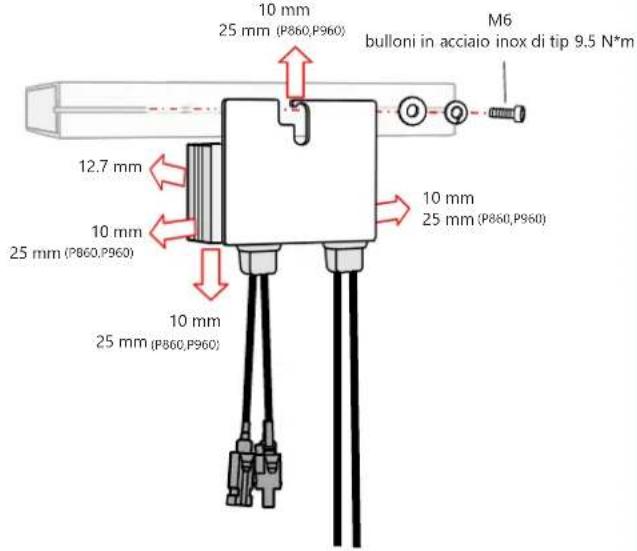

Installa l'ottimizzatore di potenza

Installazione degli ottimizzatori di potenza

solaredge

2

Collegamento delle stringhe FV

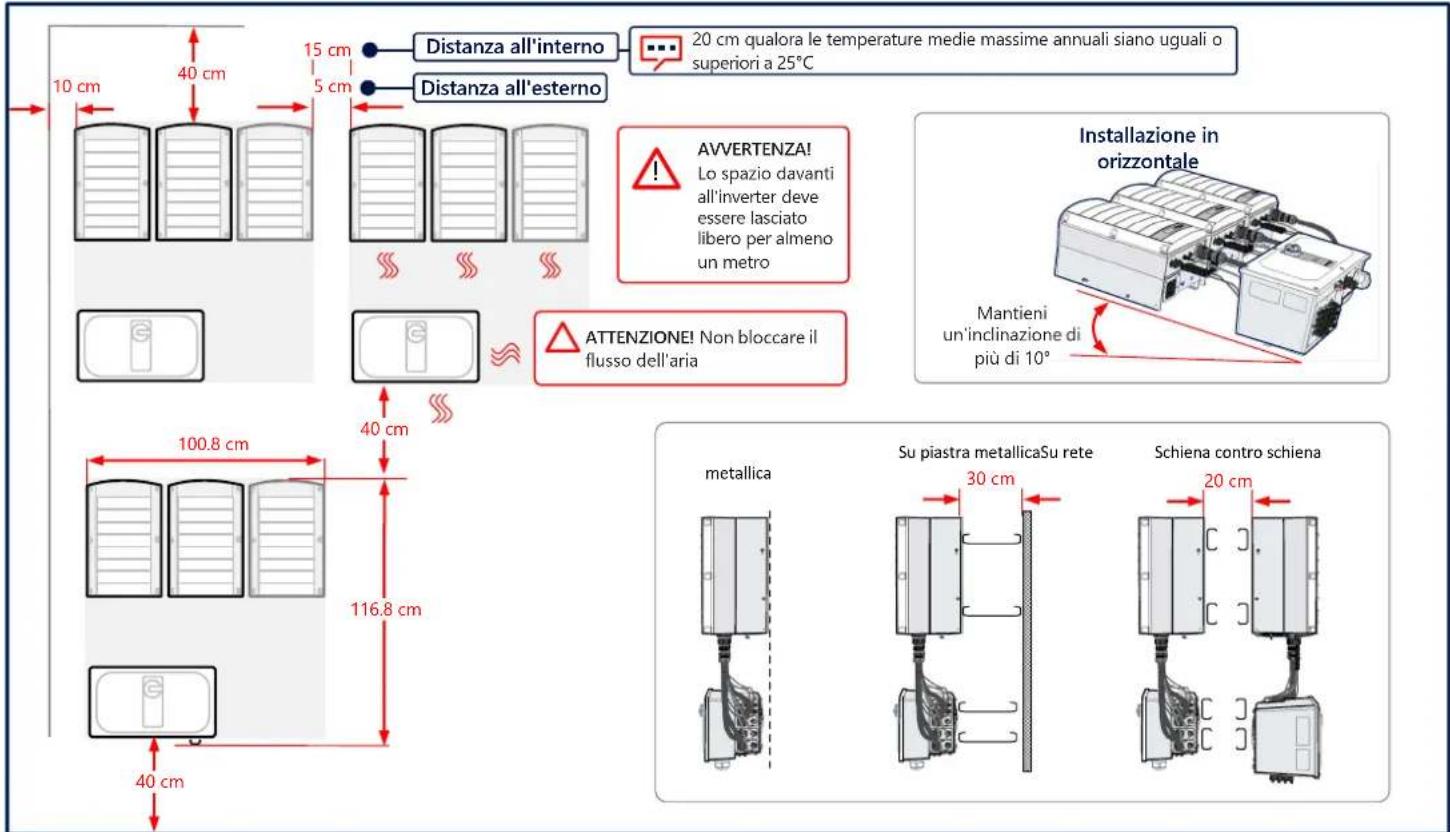

Distanze da rispettare

solaredge

3

solaredge

4

Segna e pratica i fori

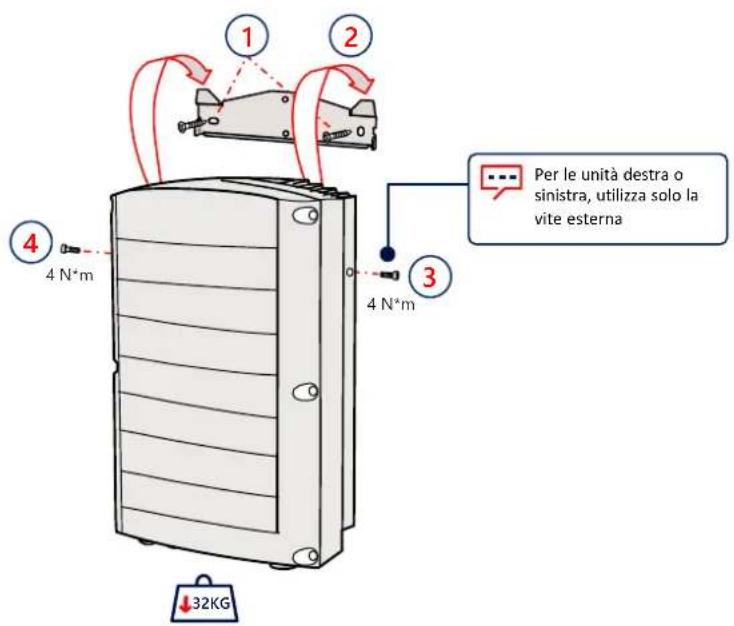

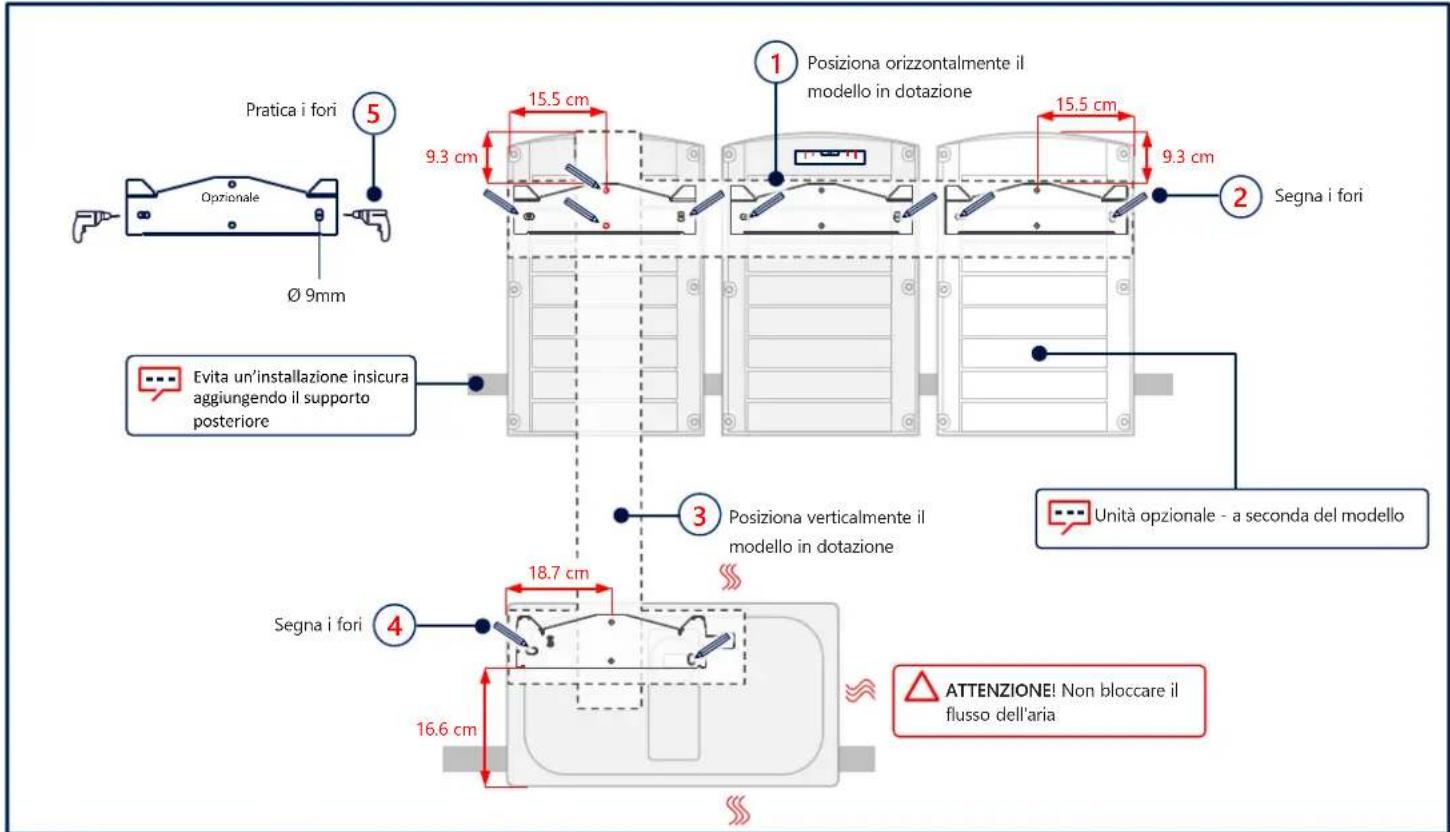

Montaggio delle Unità

solaredge

5

solaredge

6

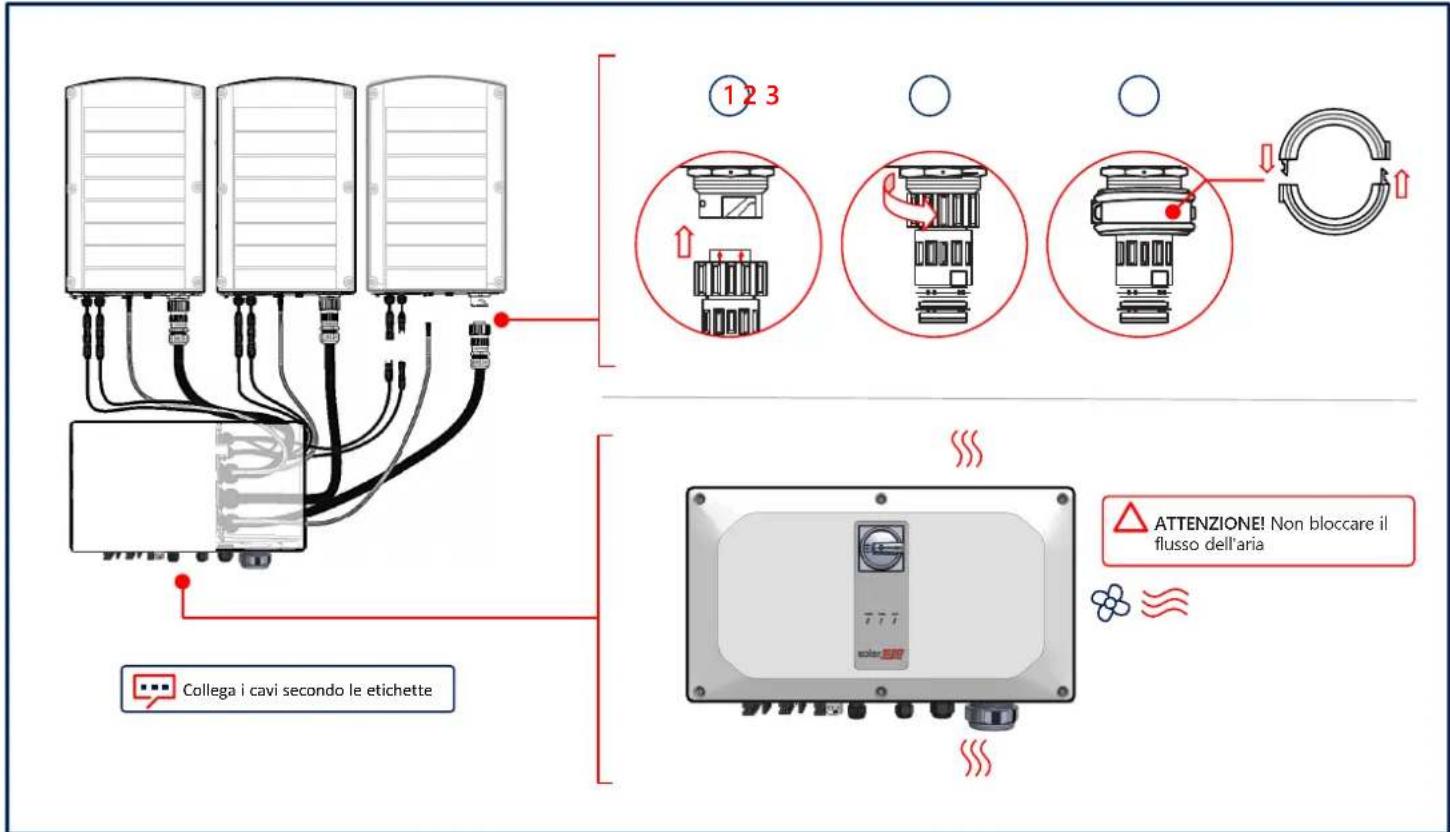

Collegamento dei cavi

Rimozione dei coperchi

solaredge

7

solaredge

8

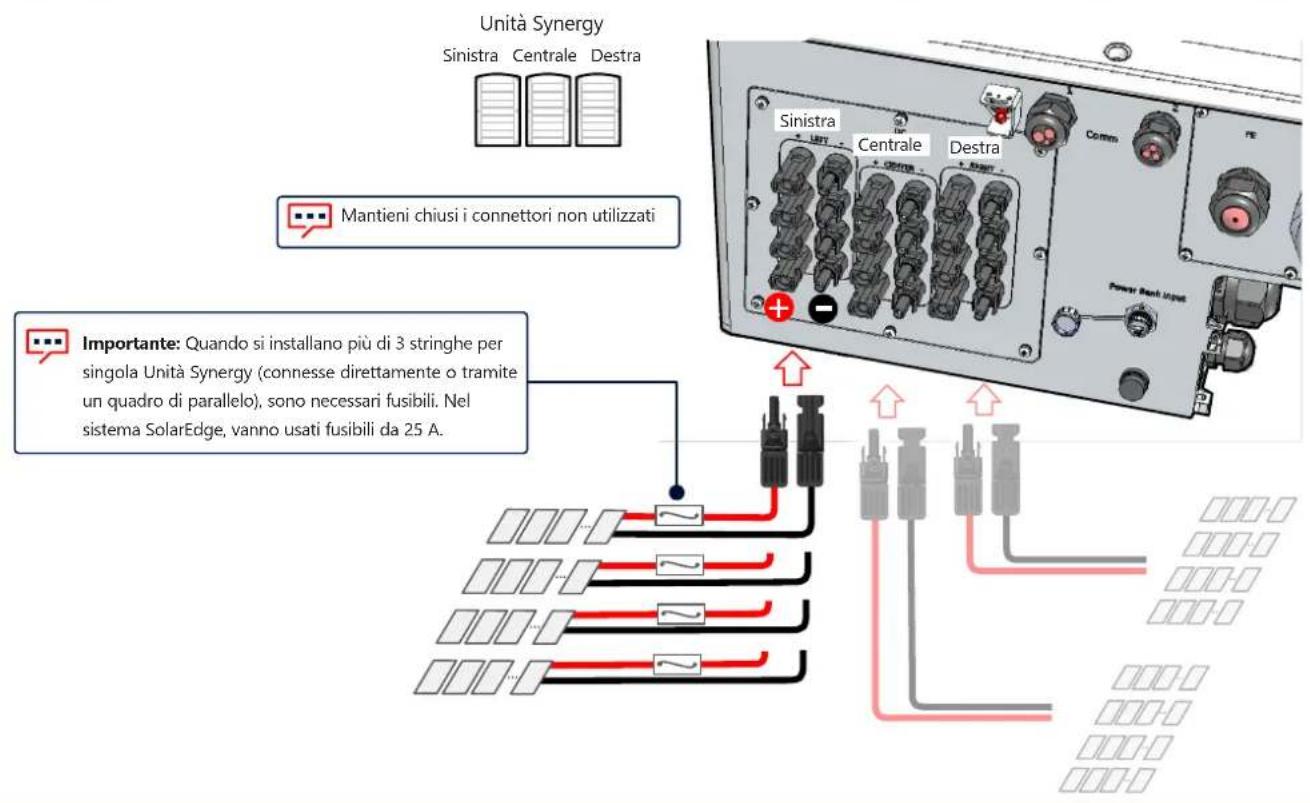

Collegamento delle stringhe FV

Collegamento delle stringhe FV tramite Ingresso CC Singolo

solaredge

8

ATTENZIONE!

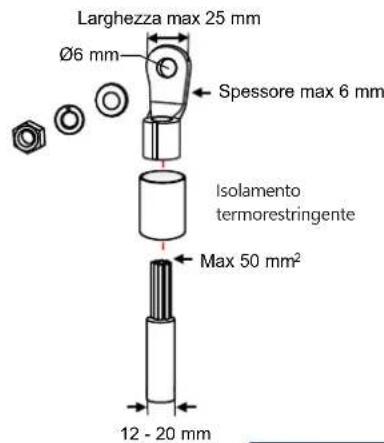

• Per cavi di alluminio, USA SOLO capicorda bimetallici
- Per cavi in rame, USA SOLO capicorda in rame stagnato

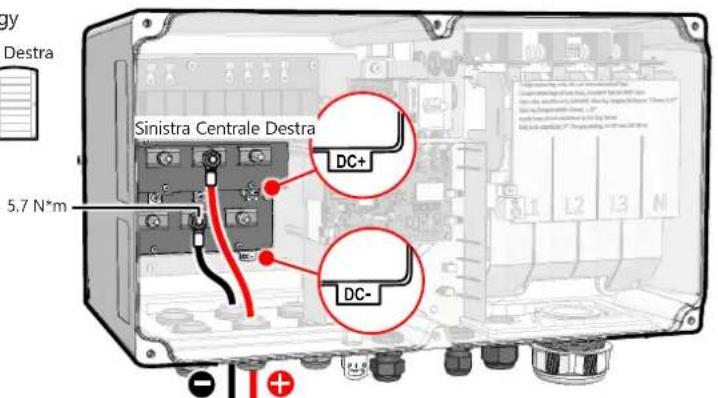

Unità Synergy

Sinistra Centrale Destra

La messa a terra funzionale dei poli positivo o negativo lato CC non è permessa perché l'inverter è privo di trasformatore. La messa a terra delle cornici dei moduli e delle strutture di sostegno è permessa.

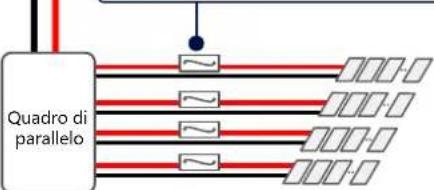

Importante: Quando si installano più di 3 stringhe per singola Unità Synergy (connesse direttamente o tramite un quadro di parallelo), sono necessari fusibili. Nel sistema SolarEdge, vanno usati fusibili da 25 A.

solar edge

9

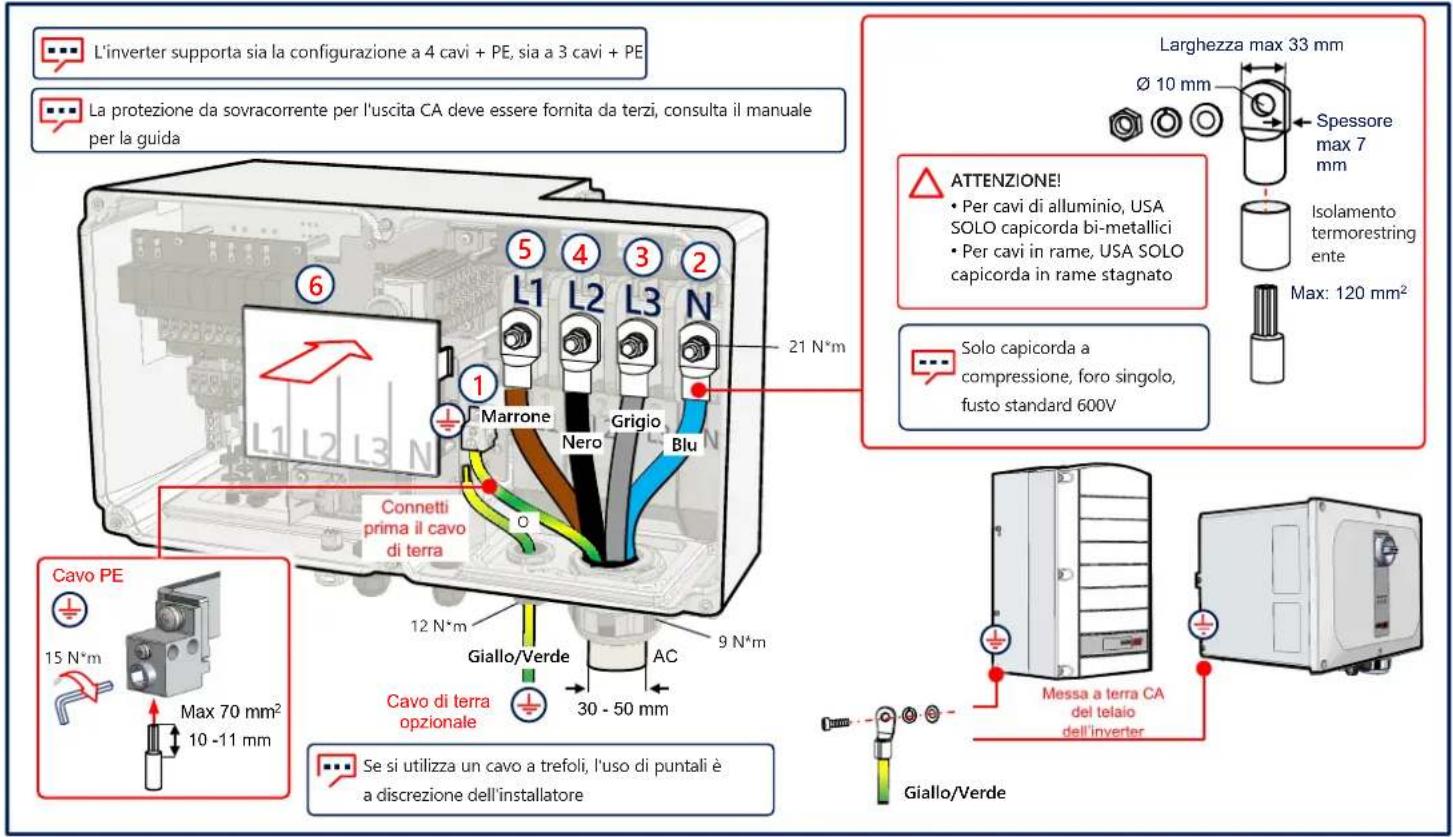

Connessione CA e cavo di terra (PE)

Comunicazione LAN

solaredge

11

Connessione RS485 di inverter multipli

Collegamento Comunicazione Wi-Fi (opzionale)

solar edge

12

Collegamento della comunicazione cellulare (opzionale)

Installazione dei coperchi

solaredge

14

solar edge

15

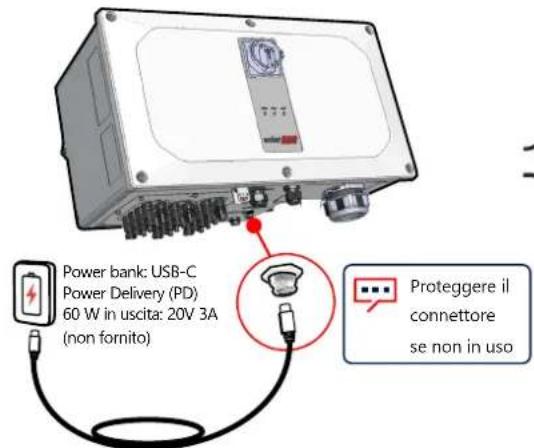

Pre-commissioning con alimentazione CA non collegata (opzione 1)

Scarica SetApp di SolarEdge

Porta su ON (1) il sezionatore CC

Collega il power bank

Avvia e segui SetApp

1 metro, maschio-maschio, USB-C (non fornito)

Messa in servizio con alimentazione CC e CA (opzione 2)

solaredge

16

Scarica SetApp di SolarEdge

Porta su ON i sezionatori

Avvia e segui SetApp

solaredge

17

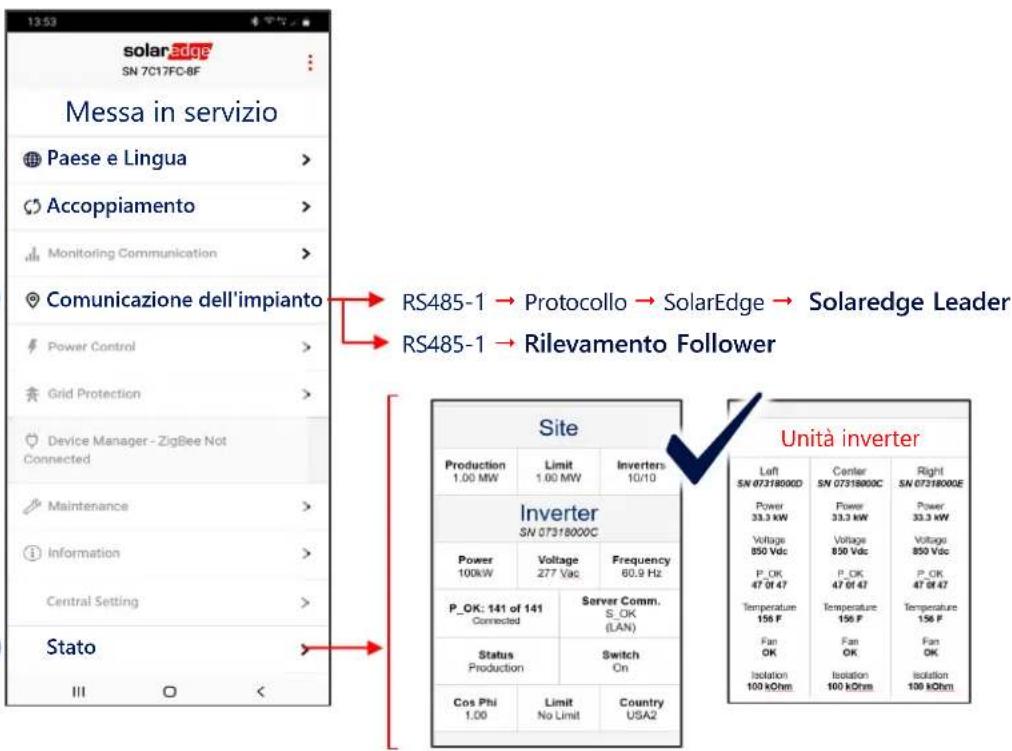

Messa in servizio dell'inverter Leader

1

2

3

4

Indicazioni LED

solaredge

POWER COMM FAULT

Verde Blu

Rosso

Il sistema produce Energia

L'alternata è collegata ma il sistema non sta producendo energia

L'inverter sta comunicando con la piattaforma di monitoraggio

Errore del sistema

solaredge

Informazioni di contatto del Supporto

Se avete problemi tecnici relativi a prodotti

SolarEdge, vi preghiamo di contattateci:

Soggetto a modifiche senza preavviso.

Copyright © SolarEdge Inc. Tutti i diritti

riservati. Marzo 2021.

solaredge
