Caractéristiques techniques	Réfrigérateur VESTFROST VLS 054A SDD
Capacité totale	54 litres
Type d'installation	Intégré
Classe énergétique	A+
Niveau sonore	38 dB
Dimensions (HxLxP)	85 x 55 x 58 cm
Poids	30 kg
Utilisation	Réfrigération des aliments et boissons
Entretien	Dégivrage manuel, nettoyage régulier avec un chiffon humide
Sécurité	Système de verrouillage de porte, conformité aux normes de sécurité électrique
Informations générales	Idéal pour les petits espaces, bureaux ou chambres

FOIRE AUX QUESTIONS - VLS 054A SDD VESTFROST

Le réfrigérateur VESTFROST VLS 054A SDD ne s'allume pas. Que faire ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous que le cordon d'alimentation n'est pas endommagé. Si le problème persiste, contactez le service client.

Le réfrigérateur fait un bruit inhabituel. Est-ce normal ?

Un léger bruit de fonctionnement est normal, mais si le bruit est fort ou inhabituel, vérifiez que l'appareil est de niveau et qu'il n'y a pas d'objets en contact avec le compresseur. Si le bruit persiste, faites vérifier l'appareil par un professionnel.

La température à l'intérieur du réfrigérateur n'est pas assez froide. Que faire ?

Assurez-vous que le thermostat est réglé sur la température souhaitée. Vérifiez que les portes ferment correctement et qu'il n'y a pas d'obstructions. Si le problème continue, il peut y avoir un problème de circulation d'air ou de compresseur.

Il y a de la condensation à l'intérieur du réfrigérateur. Est-ce normal ?

Une légère condensation peut se produire, surtout si la porte est ouverte fréquemment. Assurez-vous que les aliments sont bien couverts. Si la condensation est excessive, vérifiez l'étanchéité de la porte et le joint d'étanchéité.

Comment nettoyer le réfrigérateur VESTFROST VLS 054A SDD ?

Débranchez l'appareil avant de le nettoyer. Utilisez un mélange d'eau tiède et de bicarbonate de soude pour nettoyer l'intérieur. Évitez les produits abrasifs qui pourraient endommager les surfaces. Rincez et séchez soigneusement avant de rebrancher.

Le réfrigérateur dégage une mauvaise odeur. Que faire ?

Vérifiez les aliments pour voir s'ils sont périmés ou s'ils ont fuit. Nettoyez l'intérieur avec un mélange d'eau et de vinaigre. Placez un récipient de bicarbonate de soude à l'intérieur pour absorber les odeurs.

Puis-je régler la température du compartiment congélateur séparément ?

Le VESTFROST VLS 054A SDD a un thermostat commun pour le réfrigérateur et le congélateur. Vous ne pouvez pas régler la température séparément. Assurez-vous de suivre les recommandations de température fournies dans le manuel.

Le réfrigérateur consomme beaucoup d'énergie. Que faire ?

Vérifiez que le réfrigérateur est installé loin de sources de chaleur et qu'il est bien ventilé. Assurez-vous que la porte se ferme correctement et évitez d'ouvrir fréquemment la porte. Si la consommation d'énergie reste élevée, contactez un professionnel.

MODE D'EMPLOI VLS 054A SDD VESTFROST

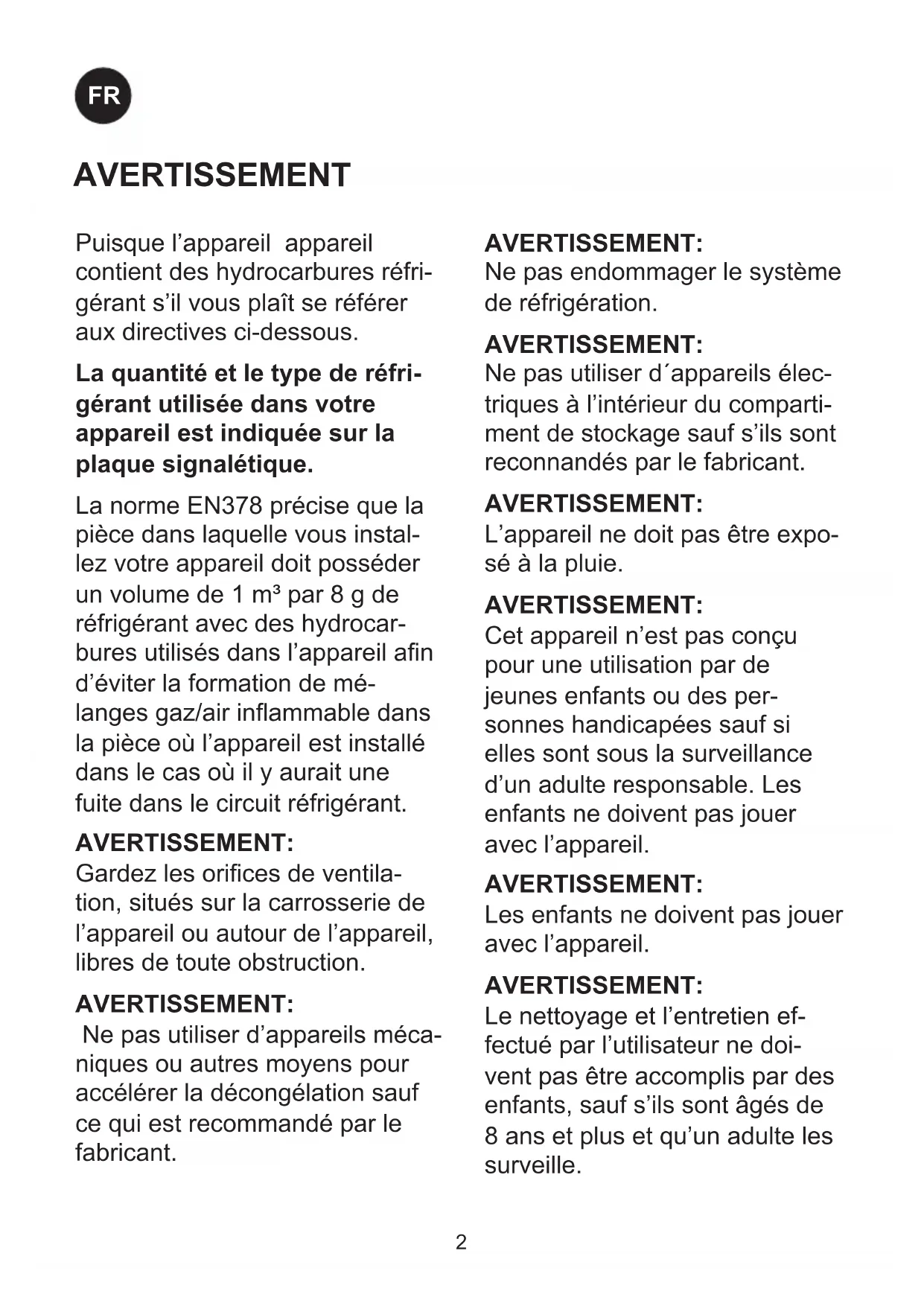

GBAVERTISSEMENT Puisque l’appareil appareil contient des hydrocarbures réfri- gérant s’il vous plaît se référer aux directives ci-dessous. La quantité et le type de réfri- gérant utilisée dans votre appareil est indiquée sur la plaque signalétique. La norme EN378 précise que la pièce dans laquelle vous instal- lez votre appareil doit posséder un volume de 1 m³ par 8 g de réfrigérant avec des hydrocar- bures utilisés dans l’appareil an d’éviter la formation de mé- langes gaz/air inammable dans la pièce où l’appareil est installé dans le cas où il y aurait une fuite dans le circuit réfrigérant.

Gardez les orices de ventila- tion, situés sur la carrosserie de l’appareil ou autour de l’appareil, libres de toute obstruction.

Ne pas utiliser d’appareils méca- niques ou autres moyens pour accélérer la décongélation sauf ce qui est recommandé par le fabricant.

Ne pas endommager le système de réfrigération.

Ne pas utiliser d´appareils élec- triques à l’intérieur du comparti- ment de stockage sauf s’ils sont reconnandés par le fabricant.

L’appareil ne doit pas être expo- sé à la pluie.

Cet appareil n’est pas conçu pour une utilisation par de jeunes enfants ou des per- sonnes handicapées sauf si elles sont sous la surveillance d’un adulte responsable. Les enfants ne doivent pas jouer avec l’appareil.

Les enfants ne doivent pas jouer avec l’appareil.

Le nettoyage et l’entretien ef- fectué par l’utilisateur ne doi- vent pas être accomplis par des enfants, sauf s’ils sont âgés de 8 ans et plus et qu’un adulte les surveille.

• FRSommaire AVERTISSEMENT p. 2
• Introduction p. 4
• Instructions de fonctionnement p. 4
• Familiarisez-vous avec votre VLS SDD p. 5

Conserver les clés dans un en- droit hors de portée des enfants.

Ne pas entreposer des explo- sifs, tels que les aérosols avec propulseurs inammables dans l’appareil.

Danger – risque d’incendie ou d’explosion si réfrigérant inam- mable utilisé. L’appareil doit seulement être réparé par un personnel qualié.

Lors de la mise en place de láppareil assurez-vous que son cordon dálimentation nést pas coincé ni endommagé.

FRIntroduction La philosophie qui soutient le système VLS SDDest :

• Fiabilité Le système VLS SDD est composé des éléments suivants :

• Réfrigérateur VLS SDD

• Équipement pour l’installation des pan- neaux solaires

• Câbles des panneaux solaires au VLS SDD Le VLS SDD est un réfrigérateur pour vaccins. Il possède un compartiment pour le stockage de vaccins (+2 °C à + 8 °C) muni de 1 panier. Avec une bonne installation et en suivant quelques séquences d’entretien, le sys- tème fonctionnera sans problème pendant plusieurs années. Instructions de fonc- tionnement Le compresseur requiert que les panneaux solaires puissent fournir une puissance supérieure à un certain seuil pour qu’il démarre. Une fois démarrer, le compres- seur peut fonctionner en consommant une puissance moindre que celle du seuil de dé- marrage. Le compresseur peut avoir besoin de quelques tentatives de démarrage pour fonctionner. Soyez donc patient ! Lors de journées avec des conditions météorologiques changeantes, le compres- seur peut démarrer et arrêter plusieurs fois. Le bruit provenant de l’appareil VLS 054 est de faible intensité et est généré par le venti- lateur de refroidissement du compresseur. Le compresseur est pratiquement silen- cieux. Le ventilateur démarre un instant avant le compresseur et s’arrête un instant après son arrêt. Le contrôleur est réglé en usine et ne doit être réglée que par le personnel autorisé. De panier est inclus avec la fourniture de l’appareil et ils DOIVENT être utilisés pour le stockage des médicaments. Code PQS Modèle Spécicationsdeperfor- mance PQS Référence de spécication: Registre d’essai de type in- dépendant PQS Registre de vérication du produit : E003/106 VLS 054A SDD E003/RF05.5 E003/RF05-VP.4 E003/107 VLS 094A SDD E003/RF05.5 E003/RF05-VP.4 E003/108 VLS 154A SDD E003/RF05.5 E003/RF05-VP.4

FRFamiliarisez-vous avec votre VLS SDD Compartiment du compresseur avec grille de ventilation A󰀩chage de la température Stockage de vaccins Panier Grille de fond Voyant d’alimentation Interrupteur MARCHE/ ARRÊT g. 1 g. 2 Sealing strip Cellules photovoltaïques MC4 Poignée Contrôleur Interrupteur MARCHE/ ARRÊT Fusible

FRAVERTISSEMENT! TRÈSIMPORTANT! ● Assurez-vous de ne JAMAIS placer de produits contre le couvercle de sound. Par exemple briquettes d’eau g. 3 g. 5g. 4

FR800 mm20 mm100 mm100 mm Déballage Déballer l’appareil et s’assurer qu’il n’a subi aucun dommage. Si vous constatez un dom-mage quelconque, veuillez informer votre superviseur. Emplacement Installez l’appareil dans un endroit sec et bien ventilé. Évitez une installation près de sources de chaleur ou sous la lumière directe du soleil.Placez l’appareil sur le sol et assurez-vous qu’il soit au niveau. Pieds Mettez l’appareil à niveau en vissant ou en dévissant led pieds réglables. Si l’appareil est placé sur une surface douce par ex. parquets ou tapis, vous devez revérier si l’appareil est toujours à niveau après un certain temps, car la surface peut s’enfoncer sous le poids de l’appareil. Température ambiante L’appareil est conçu et réglé pour produire une température optimale dans le compar- timent pour vaccins pour une température ambiante minimum/maximum de +5 °C à + 43 °C. The Climate Class is indicated on the rating plate. Climateclass: 0, 1, 2, 3, 4, 6 ,8 =ambient 32°C Climate class 5 and 7 = ambient 43°C Déballage et mise en place REMARQUE: L’appareil ne doit pas être placé dans une température ambiante de moins de +5 °C. Ventilation Il est important que l’appareil soit bien ventilé et que l’air puisse circuler librement par-dessus, par-dessous et autour de l’appareil. La gure 7 illustre comment l’indispensable circulation de l’air peut être assurée. Il doit y avoir au moins 30 mm d’espace entre la base de l’appareil et le sol.Les ouvertures de ventilation sur l’appareil ou sur la structure incorporée doivent être maintenues libres de toute obstruction. REMARQUE:L’accèsàlagrilledeventi-lation doit être libre. Important:N’utilisezpasdeamme ouverteoudecigarettesàproximitéde l’appareil. g. 7 g. 6

FRRaccordez l’appareil aux panneaux solaires selon le tableau 1 qui donne les longueurs et dimensions des câbles à utiliser pour raccor- der l’appareil. Standard taille du câble et de la longueur: 6mm² et 20 m Les câbles blindés des panneaux solaires sont équipés des connecteurs mâles/ femelles compatibles avec MC4. Les connexions doivent ensuite être montées sur les connecteurs mâles/femelles prémontés compatibles avec MC4 situés sur le dos de l’appareil – voir g. 8. Les connexions sont du type plug and play et ne peuvent être installées que correcte- ment – mâle à femelle/femelle à mâle. Nettoyez minutieusement l’appareil avant son démarrage. Démarrage Avant de mettre les vaccins dans l’appareil, le ballast de poches de glace doit être gelé. Le temps requis pour le refroidissement dans une température ambiante de 43 °C sera approximativement 5 – 7 jours. Quand la température lue sur l’a󰀩chage du thermomètre est approximativement +4 °C le matin, l’appareil est prêt à recevoir les vaccins. Vériez la température dans le haut du panier. Cette température doit se situer entre +2 °C et +8 °C Les vaccins doivent être placés et arrangés comme montré. Voir page 9, g 10. Installation et mise en marche Dimension:Longueur max.:Section transversaleAWG[mm2] 2,5

Tableau 1 La température du compartiment pour vac- cins doit toujours être relevée sur le thermo- mètre et se située entre +2 °C et +8 °C. Le dispositif de commande est réglée en usine et ne doit pas être ajustée par du personnel non autorisé. g. 8 MC4

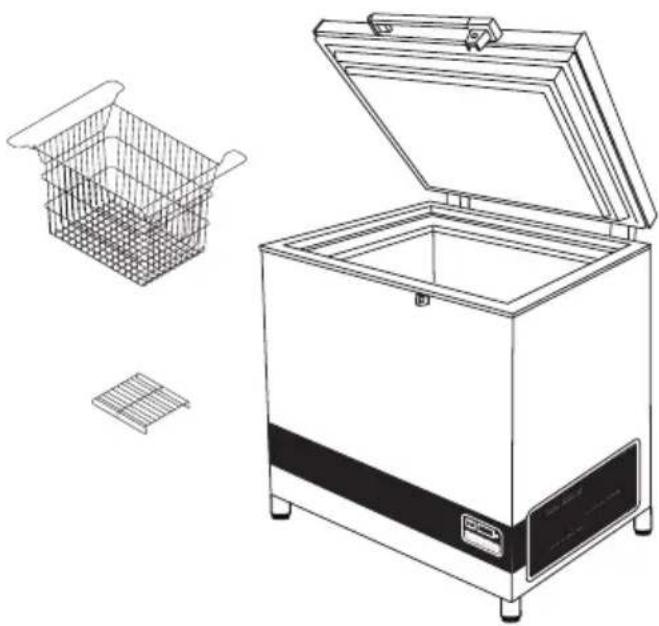

FRg. 10 g. 9 Chargement de l’appareil Chargement des vaccins Une fois la température du compartiment à vaccins stabilisée, que celle-ci se trouve entre +2 et +8 °C et que le compresseur s’arrête et repart, les vaccins peuvent être introduits. Pour assurer la circulation d’air et éviter des températures trop basses dans le vaccin, un contact direct avec les parois intérieures doit être évité. La charge du vaccin dans le panier ne doit pas être au-dessus dessus de panier. Ne chargez pas le vaccin dessus du sommet de panier.

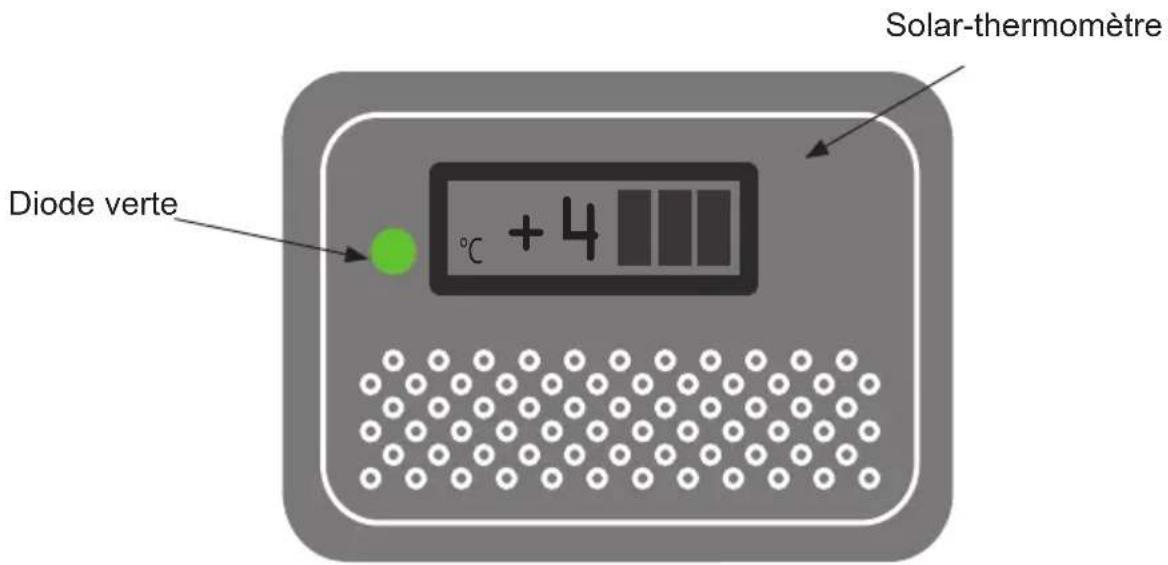

FRPanneau de contrôle g. 11 Emplacement Les panneaux solaires doivent toujours être placés sur un toit ou une planche stable de façon sécuritaire et facilement accessible (non pour le public).Les panneaux solaires doivent toujours être montés en respectant les instructions du fournisseur et avec les vis et pièces de xation incluses ou recommandées par le fabricant. Ne placez pas les panneaux solaires à l’ombre d’édices, d’arbres, etc. Les surfaces des panneaux solaires doivent être orientées directement vers le soleil. Caractéristiques Les caractéristiques obligatoires des panneaux solaires sont indiquées dans le tableau 2. Panneaux solaires La diode verte indique que le compresseur fonctionne.Type: Type 2 selon E003 / PV01 entraînement directTensionnominale: 18 VPuissance nomi-nale:360 W (conditions stan-dards d’essai)Nombre de modules raccordés en paral-lèleparbatterie: Garantie: Min. 2 annéesGarantie de perfor-mance:25 années (à 80 % de la valeur d’origine)Certicats: UL, TÜV ou conformité avec les exigences de CEI 61215 Tableau 2Diode verteSolar-thermomètre

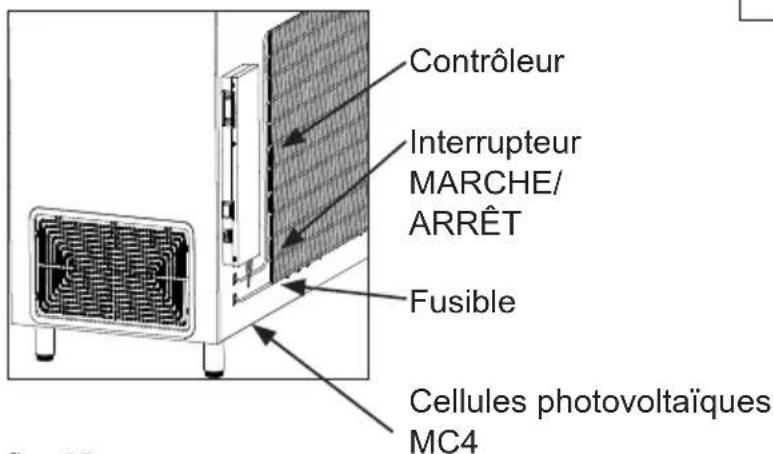

FRContrôleur L’appareil possède un contrôleur qui contrôle la température dans le compartiment pour vaccins. Le contrôleur est réglé en usine à une valeur par défaut ce qui maintiendra le compartiment pour vaccins dans la marge souhaitée de 2⁰-8 ⁰C pour la plupart des conditions ambiantes. Si le refroidisseur n’est pas utilisé pen- dant une longue période de temps, il est recommandé d’utiliser l’interrupteur MARCHE/ARRÊT pour ARRÊTER le refroidisseur. Ceci coupe l’alimentation principale. g. 12 Contrôleur Interrupteur MARCHE/ ARRÊT Fusible g. 13 Quand le refroidisseur est ARRÊTÉ, assurez-vous par la suite de bien nettoyer et sécher le compartiment pour vaccins an d’éviter des problèmes d’odeur ou de moisissure. An de prévenir l’apparition d’odeurs, il est recommandé garder le couvercle légèrement ouvert. Cellules photovoltaïques MC4

FRNettoyage Couper l’alimentation électrique - sur le devant de l’appareil. La meilleure façon de nettoyer l’appareil est d’utiliser de l’eau chaude avec une petite quantité de détergent non parfumé. N’utilisez jamais des produits de nettoyage décapants. Utiliser un chi󰀨on doux. Rincez à l’eau claire et séchez minutieusement. Il est important d’éviter que l’eau s’écoule dans le panneau de contrôle. Le joint d’étanchéité autour du couvercle doit être nettoyé régulièrement an d’éviter la décoloration et pour prolonger la durée d’utilisation. Utilisez de l’eau propre. Après le nettoyage du joint d’étanchéité, vériez qu’il continue de fournir une bonne étan- chéité. Si l’appareil n’est pas utilisé pendant une période de temps, ouvrez l’interrupteur d’alimentation, débranchez l’appareil, videz l’appareil, nettoyez l’intérieur et laissez le couvercle ouvert pour permettre à l’air de circuler an de prévenir les odeurs. Entretienjournalier La température du compartiment pour vaccins doit toujours être relevée sur le thermomètre chaque matin et chaque soir. Veuillez noter que les vaccins dans l’appa- reil ne doivent pas geler. La température est réglée en usine et ne doit pas être ajustée par du personnel non autorisé. Vériez chaque jour que le couvercle inté- rieur est placé correctement et qu’il s’ajuste étroitement à l’appareil. Entretienmensuel: Nettoyez la grille du côté droit du réfrigéra- teur une fois par mois. Entretienannuel: Les raccords électriques et les composants doivent être vériés et nettoyés une fois par année ou plus souvent si nécessaire. Entretien des panneaux solaires Entretienhebdomadaire: Les panneaux solaires doivent être net- toyés de la poussière une fois par semaine ou plus souvent si requis. Le nettoyage doit se faire avec de l’eau. Entretienannuel: Les raccords électriques et les compo- sants doivent être vériés et nettoyés au moins une fois par année ou plus souvent si nécessaire. À cause du risque de feu, il est nécessaire d’enlever la poussière et la saleté. Tous les boulons et les écrous doivent être resserrés 2 semaines après l’installation puis une fois par année. Entretien et nettoyage

FRIdenticationdespannes En cas d’anomalie Causes possibles Marcheàsuivre Le compresseur ne fonctionne pas et les poches de glace ne sont pas froides Patienter. Le compresseur va certai- nement se mettre en marche dans quelques minutes. Si ce n’est pas le cas, procéder aux vérications suivantes : - Vériez que l’alimentation est branchée et que le câble du panneau solaire à l’appareil n’est pas endom- magé. - Vérier l’état du fusible et le rempla- cer si nécessaire. - Si tous les éléments ci-dessus sont en ordre, appeler un responsable technique. Le compresseur tourne, et la température est trop haute. La grille de ventilation est bloquée. Le couvercle n’est pas fermé correc- tement. Le ventilateur dans le compartiment du compresseur est bloqué ou défec- tueux. L’appareil est placé dans une tempéra- ture ambiante trop élevée. Assurer la libre circulation de l’air. S’assurer que le couvercle soit bien fermé. Vériez que le ventilateur fonctionne, sinon, le remplacer. Voir la section : Service Protéger l’appareil contre la lumière directe du soleil et assurer une meil- leure ventilation de la pièce. La température dans le VLS 054 SDD est trop basse Pour point bas sur le contrôleur numé- rique de série Contactez superviseur technique pour l’ajustment. La température n’est pas a󰀩chée Il n’y a pas assez de lumière pour le capteur solaire pour fonctionner Allumer la lumière Aucune lumière dans la diode verte, pendant la journée Commutateur est désactivé Le fusible a fondu. La diode est défectueuse. Activez l’interrupteur Remplacez le fusible Remplacez la diode. Tableau 3

FRNuméro de produit grillé ou à une mauvaise utilisation, c’est cette personne qui devra régler les frais entraînés par cette intervention. Pièces de rechange Lors de la commande de pièces de rechange, indiquer le type, numéro de produit et de production de l´appareil. Ces renseignements se trouvent sur la plaque signalétique au dos de l’appareil. La plaque signalétique renferme plusieurs informa- tions techniques, dont les numéros de type et de série. TOUJOURS faire appel à des services agréés en cas de réparation ou de remplacement ! Les pannes ou les dommages dûs directe- ment ou indirectement à une utilisation in- correcte ou fautive, un entretien insu󰀩sant, un encastrement, une mise en place ou un raccordement incorrect, un incendie, un ac- cident, un impact de foudre, des variations de tension et tout autre dysfonctionnement électrique dû par exemple à des fusibles ou disjoncteurs défectueux, ou à des défauts du réseau d’alimentation électrique ne sont pas couverts par la garantie. Dans le cas de réparations e󰀨ectuées par des per- sonnes autres que les réparateurs agréés par le fournisseur, et en termes généraux l’ensemble des pannes et dommages dont le fournisseur peut prouver qu’ils sont dûs à d’autres causes que des erreurs ou défauts de fabrication et de matériaux et qui, par conséquent, ne sont pas couverts par la garantie. Veuillez noter que lorsqu´ une intervention dans la construction ou d’une modication des composants de l’appareil a été faite, la garantie et la responsabilité du fournisseur cesse, et l’appareil ne peut pas être utilisé légitimement. L’autorisation gurant sur la plaque signalétique ne sera plus valable. Les dommages dûs au transport et consta- tés chez le client sont à régler entre le client et le revendeur, ce qui signie que ce-dernier doit s’assurer de la satisfaction du client. Avant de faire appel au service après- vente, toujours contrôler les points énumé- rés dans la liste de recherche des pannes (voir ce point). Dans le cas où la cause de l’intervention demandée ressort de la responsabilité de la personne ayant fait appel au service après-vente, par exemple si la panne de l’appareil est due à un fusible Garantie, pièces de rechange et service après-vente g. 14

FRGarantie, pièces de rechange et service après-vente Mise au rebut Avis aux utilisateurs concernant la collecte et l’élimination des piles et des appareils électriques et électroniques usagés. Apposé sur le produit lui-même, sur son emballage, ou gurant dans la documentation qui l’accompagne, ce pictogramme indique que les piles et appareils électriques et électroniques usagés doivent être séparés des ordures ménagères.An de permettre le traitement, la valorisation et le recyclage adéquats des piles et des appareils usagés, veuillez les porter à l’un des points de collecte prévus, conformément à la législation natio- nale en vigueur ainsi qu’aux direc- tives 2012/19/EU et 2006/66/EC. En éliminant piles et appareils usagés conformément à la réglemen- tation en vigueur, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu’à protéger la santé humaine et l’environnement contre les e󰀨ets potentiellement nocifs d’une manipulation inappro- priée des déchets. Pour de plus amples renseignements sur la collecte et le recyclage des piles et appareils usagés, veuillez vous renseigner auprès de votre mairie, du service municipal d’enlè- vement des déchets ou du point de vente où vous avez acheté les articles concernés. Le non-respect de la réglementation relative à l’élimination des déchets est passible d’une peine d’amende. Pour les utilisateurs profession- nels au sein de l’Union euro- péenne Si vous souhaitez vous défaire de pièces d’équipement électrique ou électronique, veuillez vous rensei- gner directement auprès de votre détaillant ou de votre fournisseur. Informationrelativeàl’élimination des déchets dans les pays exté- rieursàl’Unioneuropéenne Ce pictogramme n’est valide qu’à l’intérieur de l’Union européenne. Pour supprimer ce produit, contactez les autorités locales ou votre reven- deur an de connaître la procédure d’élimination à suivre. Noterelativeaupictogrammeà apposersurlespiles: Le pictogramme représentant une poubelle sur roues barrée d’une croix est conforme à la réglementation. Si ce pictogramme est combiné avec un symbole chimique, il remplit égale- ment les exigences posées par la Directive relative au produit chimique concerné.
