Тип продукта	Солнечный холодильник для вакцин
Бренд	Vestfrost
Модель	VLS 054A SDD
Вместимость	Около 54 литров
Температурный диапазон	+2 °C до +8 °C (отделение для вакцин)
Питание	Солнечные панели 360 Вт (4 модуля параллельно, 18 В номинальное)
Хладагент	Углеводороды (воспламеняемые) – количество указано на паспортной табличке
Размеры (прибл.)	Ш 50 x Г 50 x В 80 см
Вес (прибл.)	35 кг
Вентиляция	Свободная циркуляция воздуха, минимальное пространство 30 мм под прибором
Контроль температуры	Цифровой контроллер, настроенный на заводе, светодиодный дисплей
Компрессор	Тихий, запуск с порогом солнечной мощности
Вентилятор	Охлаждение компрессора, низкий уровень шума
Панель управления	Зеленый светодиод, указывающий работу компрессора
Включенные корзины	1 обязательная корзина для хранения вакцин
Ежемесячное обслуживание	Очистка вентиляционной решетки (правая сторона)
Внутренняя очистка	Горячая вода и неароматизированное моющее средство, никогда не используйте абразивные средства
Очистка солнечных панелей	Чистая вода, еженедельно
Безопасность	Не засорять отверстия, не повреждать холодильный контур, не использовать нерекомендованные внутренние электрические приборы
Гарантия	2 года производителя (солнечные панели: 25 лет производительности на 80%)
Запасные части	Доступны в авторизованных сервисных центрах – укажите тип и серийный номер
Утилизация	Соблюдайте правила WEEE (директивы 2012/19/EU и 2006/66/EC)

Часто задаваемые вопросы - VLS 054A SDD VESTFROST

Какой тип хладагента используется в Vestfrost VLS 054A SDD?

Хладагент представляет собой воспламеняемый углеводород. Точное количество и тип указаны на паспортной табличке прибора. Соблюдайте правила безопасности: помещение должно иметь объем не менее 1 м³ на 8 г хладагента.

Как правильно установить солнечные панели?

Солнечные панели должны быть направлены прямо на солнце, без затенения. Используйте кабели сечением 6 мм² (макс. длина 20 м) с совместимыми разъемами MC4. Подключите их к разъемам «папа/мама» на задней панели прибора. Подключение типа plug and play.

Какая идеальная температура для отделения вакцин?

Температура должна быть в пределах от +2 °C до +8 °C. Проверяйте ее каждое утро и каждый вечер на дисплее термометра. Контроллер настроен на заводе для поддержания этого диапазона.

Как чистить внутреннюю часть холодильника?

Сначала отключите электропитание. Используйте горячую воду с неароматизированным моющим средством и мягкую ткань. Промойте чистой водой и тщательно высушите. Избегайте попадания воды на панель управления. Никогда не используйте абразивные средства.

Что делать, если компрессор не запускается?

Подождите несколько минут: компрессору может потребоваться несколько попыток. Убедитесь, что питание подключено и кабель солнечных панелей не поврежден. Проверьте предохранитель и замените его при необходимости. Если ничего не помогает, свяжитесь с техническим специалистом.

Можно ли хранить другие продукты, кроме вакцин?

Нет, данный прибор предназначен исключительно для хранения вакцин (и, возможно, пакетов со льдом для балласта). Не помещайте продукты питания или несоответствующие лекарства.

Какое энергопотребление прибора?

Прибор питается исключительно от солнечных панелей (360 Вт, 4 модуля). Потребления от сети нет. Потребление зависит от инсоляции и цикла работы компрессора.

Могу ли я самостоятельно настроить температуру?

Нет, контроллер настроен на заводе и может быть отрегулирован только уполномоченным персоналом. Любые несанкционированные изменения аннулируют гарантию и могут нарушить сохранность вакцин.

Что делать в случае поломки или неисправности?

Сначала обратитесь к таблице неисправностей в инструкции (проверьте вентиляцию, крышку, предохранитель). Если проблема не устранена, свяжитесь с авторизованным сервисным центром, указав тип и серийный номер (на паспортной табличке). Неавторизованные ремонты аннулируют гарантию.

Как утилизировать прибор по окончании срока службы?

Следуйте местным нормам и европейским директивам WEEE (2012/19/EU) и 2006/66/EC. Не выбрасывайте прибор вместе с бытовым мусором. Сдайте его в пункт сбора отработанного электрического и электронного оборудования.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ VLS 054A SDD VESTFROST

Инструкция по эксплуатации

使用说明

تعليمات الاستخدام

АРА

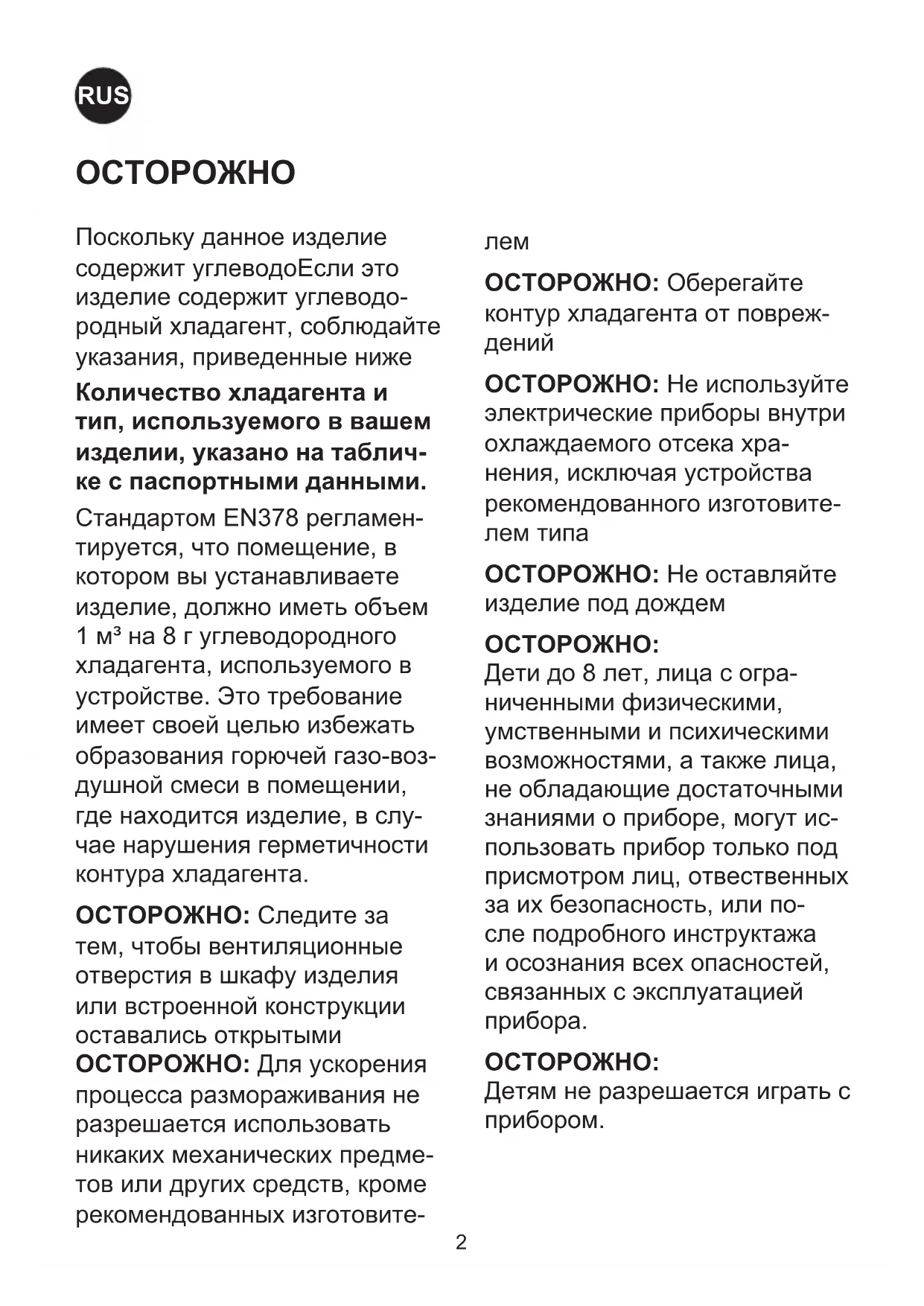

ПРЕДУПРЕЖДЕНИЕ

Поскольку данное изделие содержит углеводородный хладагент, соблюдайте указания, приведенные ниже.

Количество хладагента и его тип указаны на табличке с паспортными данными.

Стандарт EN378 требует, чтобы помещение, в котором устанавливается изделие, имело объем 1 м³ на каждые 8 г углеводородного хладагента, используемого в устройстве. Это требование направлено на предотвращение образования горючей газовоздушной смеси в помещении в случае утечки хладагента.

ОСТОРОЖНО: Следите за тем, чтобы вентиляционные отверстия в корпусе изделия или во встроенной конструкции оставались открытыми.

ОСТОРОЖНО: Для ускорения процесса размораживания не используйте механические предметы или другие средства, кроме рекомендованных изготовителем.

лем

ОСТОРОЖНО: Оберегайте контур хладагента от повреждений.

ОСТОРОЖНО: Не используйте электрические приборы внутри холодильного отделения, за исключением устройств, рекомендованных изготовителем.

ОСТОРОЖНО: Не оставляйте изделие под дождем.

ОСТОРОЖНО:

Дети до 8 лет, лица с ограниченными физическими, умственными и психическими возможностями, а также лица, не обладающие достаточными знаниями о приборе, могут использовать прибор только под присмотром лиц, ответственных за их безопасность, или после подробного инструктажа и осознания всех опасностей, связанных с эксплуатацией прибора.

ОСТОРОЖНО:

Детям не разрешается играть с прибором.

ОСТОРОЖНО:

Очистка и обслуживание прибора не должны производиться детьми, это допустимо, только если они старше 8 лет и их контролируют взрослые.

ОСТОРОЖНО:

Оберегайте контур хладагента от повреждений.

ОСТОРОЖНО:

Не храните взрывоопасные вещества, такие как аэрозольные баллоны с горючей топлива в этом приборе.

Есть опасность опасность пожара или взрыва легковос-пламеняющихся хладагента используется. Должен только быть отремонтированы специально обученным персоналом.

ОСТОРОЖНО:

При установке аппарата убедитесь, что шнур питания не защемлен или не поврежден.

ОСТОРОЖНО:

Не размещайте блок переносных розеток или переносные источники питания на задней панели устройства.

Содержание

ОСТОРОЖНО....2

Введение ....4

Указания по эксплуатации....5

Общий вид холодильного ларя VLS SDD ....6

ВАЖНО!......7

Размещение и распаковка ....8

Установка и ввод в эксплуатацию......9

Загрузка устройства ....10

панель управления ....11

Солнечные панели....11

Техническое обслуживание и мойка .....13

Поиск и устранение неисправностей ....14

Гарантия, запасные части и сервис .....15

Утилизация....15

Введение

В основу конструкции системы VLS 054 SDD положены следующие принципы:

- Простота

- Безопасность

- Прочность

- Надежность

Система VLS SSD содержит:

• Холодильный ларь VLS SDD

• Солнечные панели

- Оборудование для установки солнечных панелей

- Провода для соединения солнечных панелей с ларем VLS SDD

VLS SDD - это холодильный ларь для хранения вакцины. Он имеет один отсек хранения вакцины (+2... +8°C) с корзиной.

При условии правильного монтажа и соблюдения регламента технического обслуживания система безотказно прослужит многие годы.

Оставляет за собой право внесения изменений в технические характеристики без предварительного уведомления

Указания по эксплуатации

Для запуска компрессора необходимо, чтобы солнечные панели могли вырабатывать энергию выше определенного порогового значения. После запуска компрессор может работать с потребляемой мощностью, меньшей, чем пусковая. Для запуска компрессора может потребоваться пара попыток. Поэтому будьте терпеливы!

В те дни, когда происходит изменение погодных условий, компрессор может запускаться и останавливаться несколько раз.

Ларь VLS SDD имеет низкий уровень шума, преимущественно обусловленный шумом вентилятора, охлаждающего компрессор.

Компрессор работает почти бесшумно. Вентилятор запускается чуть раньше компрессора и останавливается чуть позже компрессора.

Настройка температуры осуществляется в заводских условиях, и ее регулировка силами неквалифицированного персонала не допустима.

Корзины входят в комплект поставки изделия и требуют ОБЯЗАТЕЛЬНОГО использования при хранении лекарственных препаратов.

PQS Code	Model PQS Performance specificationsSpecification reference:		PQS Independent type-testing protocolProduct verification protocol:
E003/106 VLS	054A SDD E003	/RF05.5 E003/RF05-VP.4
E003/107 VLS	094A SDD E003	/RF05.5 E003/RF05-VP.4
E003/108 VLS	154A SDD E003	/RF05.5 E003/RF05-VP.4

Общий вид холодильного ларя VLS SDD

Рис. 2

ОСТОРОЖНО!

ВАЖНО!

- Никогда не ставьте какие-либо предметы на крышку датчика.

ПРИМЕР. водный пакет

Размещение и распаковка

Размещение

Установите изделие в сухом, хорошо вентилируемом месте. Не допускайте установки вблизи источников тепла или в местах прямого падения солнечных лучей. Поставьте изделие на пол и убедитесь в том, что оно выровнено в горизонтальной плоскости.

Регулируемые ножки

Выровняйте прибор, провернув регулируемые ножки вверх или вниз. Если прибор должен быть установлен на мягкой поверхности, например, на половых досках или ковровом покрытии, лучше всего через некоторое время перепроверить, находится ли прибор по-прежнему на одном уровне, так как подстилающая поверхность может просесть под весом прибора.

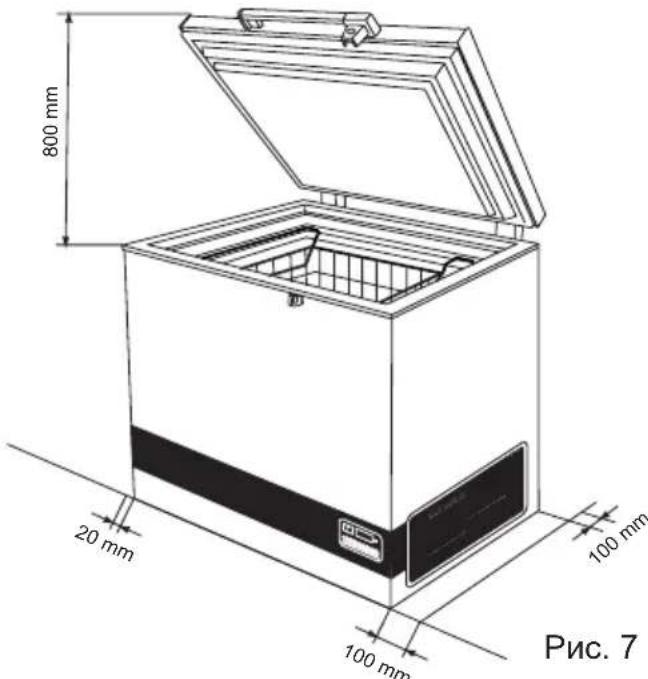

Температура в помещении

Конструкция изделия и его настройка рассчитаны на обеспечение оптимальной температуры в отсеке хранения вакцины при минимальной/максимальной температуре окружающего воздуха +5...+43°C.

ПРИМЕЧАНИЕ: Изделие нельзя размещать в местах с температурой окружающего воздуха ниже +5°C.

Климат класс указывается на табличке.

Климатический класс:

0, 1, 2, 3, 4, 6, 8 = окружающий 32°C

Климатический класс:

5 и 7 = окружающий 43°C

Вентиляция

Важно обеспечить хорошую вентиляцию изделия и возможность беспрепятственной циркуляции воздуха над ним, под ним и вокруг него. На рис. 3 ниже показано, как можно обеспечить необходимую циркуляцию воздуха. Между днищем изделия и полом должен быть зазор не менее 30 мм.

Следите за тем, чтобы вентиляционные отверстия на изделии или его внутренних конструктивных элементах оставались незасоренными.

Распаковка

Распакуйте ларь и проверьте его на наличие повреждений. В случае обнаружения каких-либо повреждений поставьте в известность своего начальника.

Внимание: Не пользуйтесь открытым огнем и не курите вблизи изделия.

Установка и ввод в эксплуатацию

Установка

Подсоедините изделие к солнечным панелям, руководствуясь таблицей 1, где приведены значения длины и сечения проводов, используемых для подсоединения.

Стандартный размер кабеля и длина: 6 мм² и 20 м.

Толстый двухжильный провод (синий и красный) от солнечной панели должен быть вставлен в компрессорный отсек через отверстие на задней стороне — см. рис. 8.

Красный провод (+) (противоположная сторона терминала также красная) и синий провод (-) (противоположная сторона терминала черная) должны быть подключены к терминалу.

Ввод в работу

Прежде чем положить в изделие вакцину, балласт из ледяных кассет должен замерзнуть. Время охлаждения при температуре окружающего воздуха 43°C составит приблизительно 5-7 дней.

Когда температура на термометре составит утром приблизительно +4°C, ларь готов к укладке вакцины. Проверьте температуру в корзине. Эта температура должна находиться в диапазоне +2... +8°C.

Вакцина должна укладываться в корзины. См. стр. 10, рис. 10.

Температуру в отсеке хранения вакцины необходимо всегда контролировать по термометру и поддерживать в диапазоне +2... +8°C. Настройка температуры осуществляется в заводских условиях, и ее регулировка силами неквалифицированного персонала недопустима.

Сечение:		Макс. длина:
Площадь поперечного сечения	AWG
[mm2]	[калибр]	[m]	[футы]
2,5	12	8	26
4	12	13	42
6	10	20	65
10	8	32	105

Таблица 1

Рис. 8

Загрузка устройства

Загрузка вакцины

Когда температура в отделении для вакцин стабилизируется, то есть установится в диапазоне от 2° до 8°C, и компрессор включается и выключается, можно загружать вакцину.

Для обеспечения циркуляции воздуха и предотвращения слишком низкой температуры вакцины, следует избегать прямого контакта с внутренними стенками. Вакцина, загруженная в корзины, не должна быть выше верхней части корзины.

Рис. 10

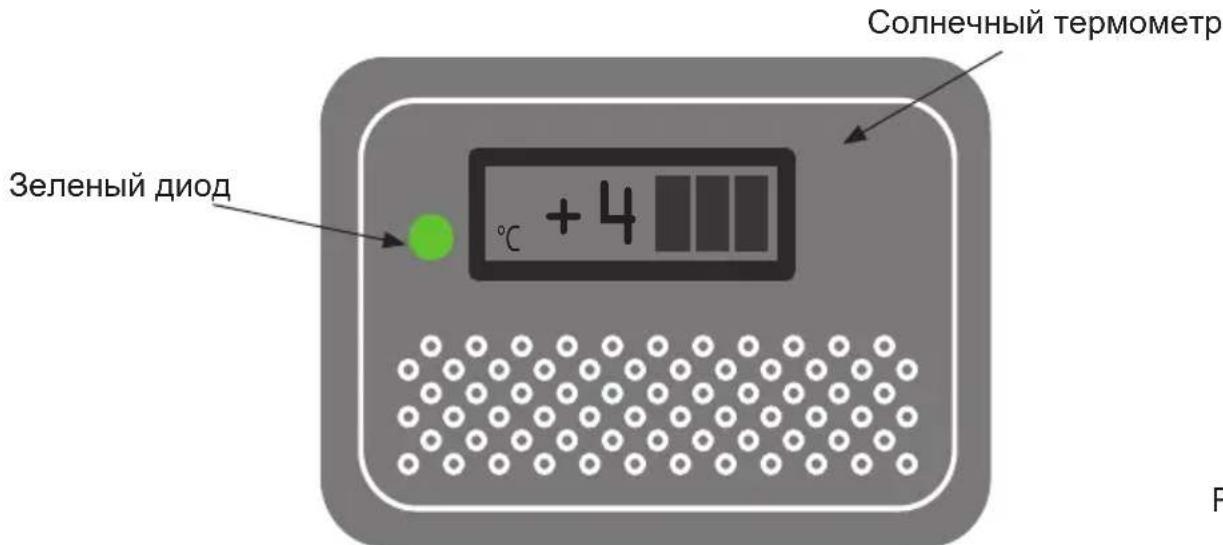

панель управления

Рис. 11

Зеленый диод указывает на то, что компрессор работает

Солнечные панели

Размещение

Солнечные панели всегда следует размещать на прочной крыше или балке, где обеспечивается безопасность и удобство доступа (не для посторонних лиц).

При установке солнечных панелей обязательно соблюдайте указания их поставщика и используйте винты и крепеж, входящие в комплектацию или рекомендованные производителем.

Не размещайте солнечные панели в тени зданий, деревьев и т.д. Поверхность солнечных панелей должна быть обращена прямо на солнце.

Технические характеристики

Технические характеристики, которыми должны обладать солнечные панели, приведены в таблице 2.

Тип: Тип 2 согласно E003	/ PV01 - прямойпривод.Тип.
Номинальное на-пряжение:	18 В
Номинальная мощ-ность:	360 Вт (стандартныеусловия испытаний)
Число параллель-но соединяемыхмодулей на однубатарею:	4
Гарантия: Мин. 2 года
Гарантия работо-способности:	25 лет (с понижени-ем показателей до80% первоначально-го значения)
Сертификаты: UL, T	ÜV или соот-ветствие требовани-ям МЭК 61215

Таблица 2

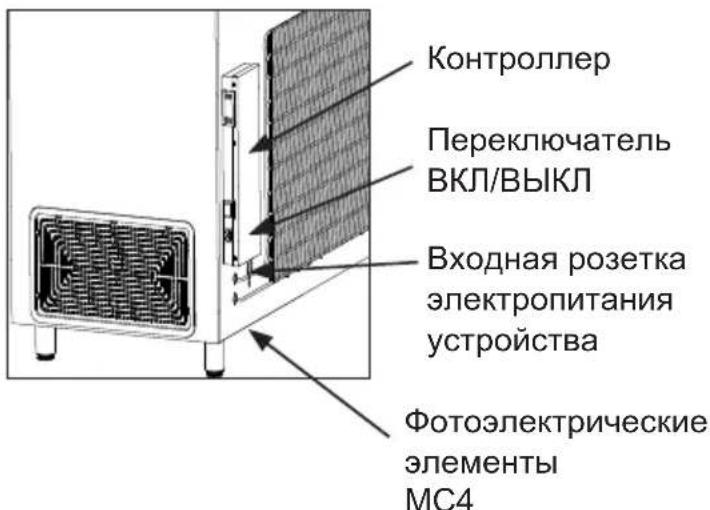

Контроллер

Холодильник снабжен контроллером, регулирующим температуру в отделении для вакцин. На заводе-изготовителе регулятор настроен по умолчанию на значение, которое в большинстве окружающих сред будет удерживать температуру отделения для вакцин в требуемых пределах 2°-8°C.

Если в течение длительного периода времени охлаждающее устройство не используется, рекомендуется использовать

переключатель ВКЛ / ВЫКЛ для выключения охлаждающего устройства. Он отключает подачу питания от сети.

В случае, если охлаждающее устройство (Рис. 12)

выключено, чтобы избежать проблем с запахами или плесенью, убедитесь, что отсек для вакцин очищен и тщательно высушен после использования. Во избежание появления неприятных запахов настоятельно рекомендуется держать крышку слегка открытой.

Техническое обслуживание и мойка

Ежедневное техническое обслуживание:

Каждое утро и каждый вечер следует проверять температуру в отсеке хранения вакцины. Следует иметь в виду, что вакцина внутри ларя не должна замерзать. Настройка температуры осуществляется в заводских условиях, и ее регулировка силами неквалифицированного персонала не допустима.

Каждый день проверяйте, что крышка закрыта правильно и плотно прилегает к изделию.

Ежемесячное техническое обслуживание:

Ежемесячно очищайте решетку с правой стороны морозильного ларя.

Ежегодное техническое обслуживание:

Ежегодно или при необходимости более часто следует проверять и очищать электрические компоненты и соединения.

Техническое обслуживание солнечных панелей

Еженедельное техническое обслуживание:

Солнечные панели следует очищать от пыли каждую неделю или по мере необходимости. Очистка должна проводиться с использованием воды.

Ежегодное техническое обслуживание:

Ежегодно или при необходимости более часто следует проверять и очищать электрические компоненты и соединения. Необходимость удаления

пыли и грязи обусловлена возможностью возникновения пожара.

Все гайки и болты следует подтянуть через 2 недели после монтажа, а затем делать это раз в году.

Мойка

Перед мойкой отключите электропитание на передней панели устройства.

Для мойки изделия лучше всего использовать теплую воду с небольшим количеством непахучего моющего средства. Никогда не применяйте чистящие средства для удаления отложений. Используйте мягкую ткань. Выполните споласкивание чистой водой и тщательную сушку. Важно не допустить попадания воды на панель управления.

Уплотнительную полосу по периметру крышки следует регулярно очищать для того, чтобы избежать ее обесцвечивания и продлить срок службы. Используйте чистую воду. После очистки уплотнительной полосы убедитесь в том, что она по-прежнему обеспечивает герметичное закрытие ларя.

В случае вывода изделия из эксплуатации на какой-то период времени выключите его, отсоедините от источника питания, извлеките все содержимое, выполните мойку внутри и оставьте крышку открытой для циркуляции воздуха и предотвращения появления запахов.

Поиск и устранение неисправностей

Неисправность	Возможная причина Способ устранения
Компрессор не работает, и ледяные кассеты не холодные	Не проявляйте нетерпения, скорее всего компрессор запустится в течение ближайших минут.	В противном случае выполните следующие проверки:- Убедитесь в том, что питание под-ключено и провод, идущий от солнечной панели к изделию, не поврежден.- Проверьте плавкий предохранитель и замените его при необходимости.- Если указанные выше действия не дали результата, вызовите технического специалиста.
Компрессор работает, и температура слишком высока	Засорена вентиляционная решетка.Крышка не закрыта надлежащим образом.Вентилятор в отсеке компрессора заклинило или он вышел из строя.Температура помещения, в котором установлено изделие, слишком высока.	Обеспечьте нормальную циркуляцию воздуха.Закройте крышку надлежащим образом.Проверьте работу вентилятора. Если вентилятор не работает, его необходимо заменить. См. раздел: Сервис.Защитите изделие от падения на него прямых солнечных лучей и улучшите вентиляцию в помещении.
Температура в ларе VLS 054 SDD слишком низкая	Уставка на цифровом контроллере слишком низкая	Связаться с руководителем для регулировки
Температура не отображается	Солнечный термометр не работает.	Замените солнечный термометр.
Зеленый диод не светится	Коммутатор отключенПлавкий предохранитель перегорелДиод неисправен	Включите переключательЗаменить плавкий предохранитель номиналом.Заменить диод.

Таблица 3

Гарантия, запасные части и сервис

Отказ от гарантийных обязательств

Поломки и повреждения, обусловленные напрямую или косвенно несоблюдением правил эксплуатации, использованием не по назначению, неудовлетворительным техническим обслуживанием, неправильным механическим или электрическим монтажом. Пожары, аварии, удары молнии, перепады напряжения или другие электрические нарушения, включая дефектные плавкие предохранители или неисправности питающей сети.

Следует иметь в виду, что внесение изменений в конструкцию изделия или комплектацию изделия ведет к аннулированию гарантии и ликвидации ответственности за качество изделия, а само изделие нельзя будет эксплуатировать законно. Сертификация, указанная на табличке с паспортными данными, также станет недействительной.

Вопросы, связанные с транспортными повреждениями, обнаруженными покупателем, как правило, решаются между покупателем и дистрибьютором, т.е. дистрибьютор обязан удовлетворить претензии покупателя.

Прежде чем обращаться к специалистам за оказанием технической помощи, выясните, не можете ли вы устранить неисправность самостоятельно. Если на ваше обращение за оказанием помощи гарантия не распространяется, например, если изделие вышло из строя в результате перегорания плавкого предохранителя или нарушения правил эксплуатации, вам будет выставлен счет, исходя из расходов на оказание технической помощи.

Запасные части

При заказе запасных частей укажите тип, продукт и заводской номер вашего изделия. Эта информация приведена на табличке с паспортными данными на задней стенке изделия. Табличка с паспортными данными содержит различную техническую информацию, включая тип и серийные номера.

Примечание: При необходимости ремонта или замены вашего изделия обращайтесь только в официальные сервисные центры!

Рис. 14

Утилизация

Информация по обращению с отходами для стран, не входящих в Европейский Союз

Действие данных символов распространяется только на Европейский Союз. Если Вы собираетесь выбросить данный продукт, узнайте в местных органах власти или у дилера, как следует поступать с отходами такого типа.
