MANUAL DE USUARIO VLS 054A SDD VESTFROST

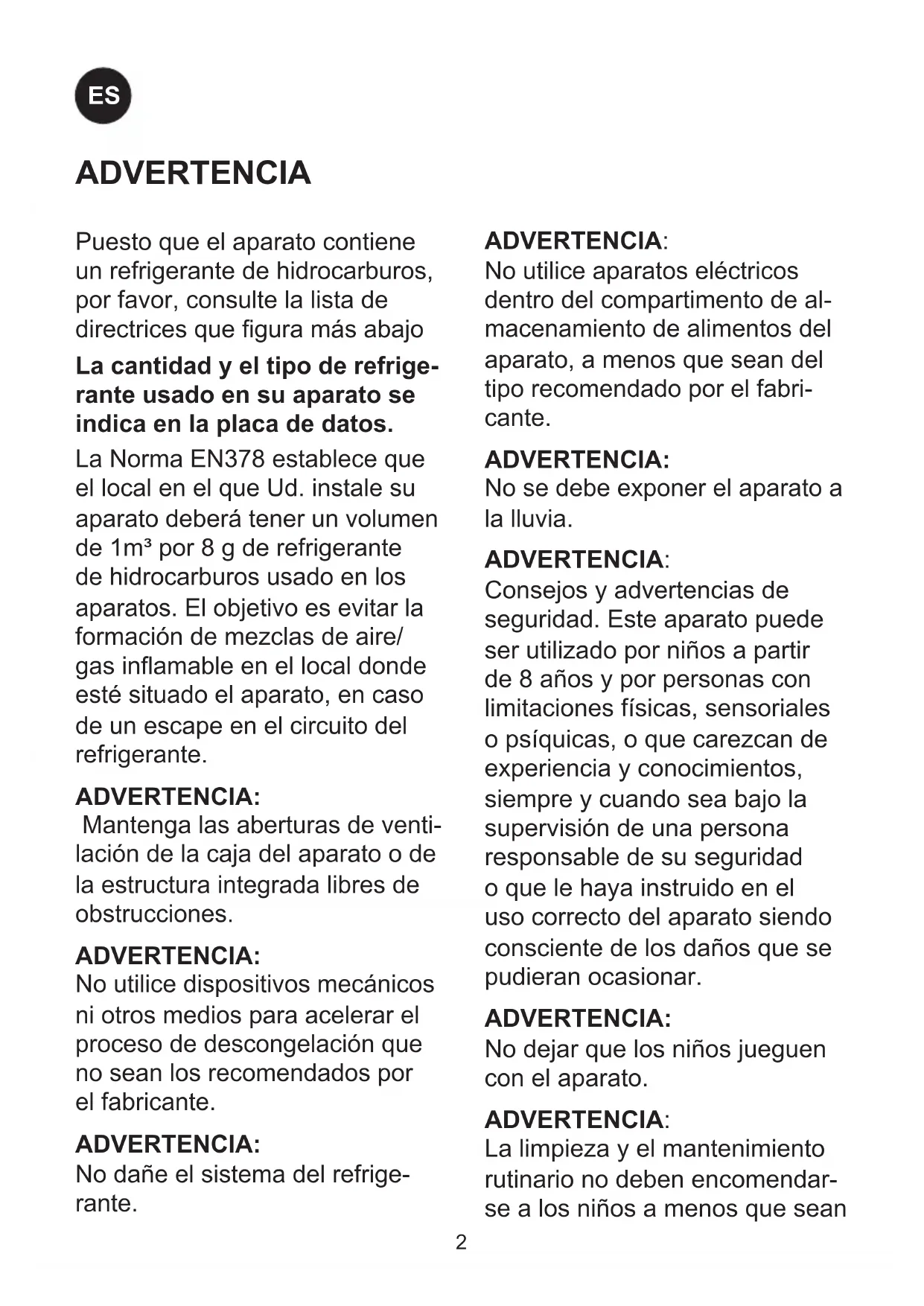

FRPuesto que el aparato contiene un refrigerante de hidrocarburos, por favor, consulte la lista de directrices que gura más abajo La cantidad y el tipo de refrige- rante usado en su aparato se indica en la placa de datos. La Norma EN378 establece que el local en el que Ud. instale su aparato deberá tener un volumen de 1m³ por 8 g de refrigerante de hidrocarburos usado en los aparatos. El objetivo es evitar la formación de mezclas de aire/ gas inamable en el local donde esté situado el aparato, en caso de un escape en el circuito del refrigerante. ADVERTENCIA: Mantenga las aberturas de venti- lación de la caja del aparato o de la estructura integrada libres de obstrucciones. ADVERTENCIA: No utilice dispositivos mecánicos ni otros medios para acelerar el proceso de descongelación que no sean los recomendados por el fabricante. ADVERTENCIA: No dañe el sistema del refrige- rante. ADVERTENCIA: No utilice aparatos eléctricos dentro del compartimento de al- macenamiento de alimentos del aparato, a menos que sean del tipo recomendado por el fabri- cante. ADVERTENCIA: No se debe exponer el aparato a la lluvia. ADVERTENCIA: Consejos y advertencias de seguridad. Este aparato puede ser utilizado por niños a partir de 8 años y por personas con limitaciones físicas, sensoriales o psíquicas, o que carezcan de experiencia y conocimientos, siempre y cuando sea bajo la supervisión de una persona responsable de su seguridad o que le haya instruido en el uso correcto del aparato siendo consciente de los daños que se pudieran ocasionar. ADVERTENCIA: No dejar que los niños jueguen con el aparato. ADVERTENCIA: La limpieza y el mantenimiento rutinario no deben encomendar- se a los niños a menos que sean ADVERTENCIA

• ESmayores de 8 años y lo hagan bajo supervisión. ADVERTENCIA: Mantenga siempre las llaves en lugar separado y fuera del alcan- ce de los niños. ADVERTENCIA: No guarde sustancias explosi- vas, tales como latas de aerosol con un propelente inamable en este electrodoméstico. ADVERTENCIA: Peligro de incendio o explosión si refrigerante inamable usado. Solo Debe ser reparado por per- sonal capacitado. ADVERTENCIA: al colocar el aparato, asegúrese de que el cable de energía no esté atascado o dañado. ADVERTENCIA: no ubique las tomas de corriente portátiles o suministros de ener- gía portátiles en la parte trasera del aparato. Indice ADVERTENCIA p. 2
• Introducción p. 4
• Instrucciones de manejo p. 4
• Conozca a fondo su VLS SDD p. 5
• MUY IMPORTANTE! p. 6
• Ubicación y desembalaje p. 7
• Instalación y puesta en marcha p. 8
• Panel de control p. 10
• Ubicación p. 10
• Mantenimiento y limpieza p. 12
• Corrección de fallos p. 13
• Garantía, repuestos y servicio p. 14
• Eliminación de electrodomésticos p. 15

ESLa losofía subyacente del sistema VLS SDD es:

• Equipo de instalación para los paneles so- lares

• Cableado desde los paneles solares al VLS SDD El VLS 054 SDD es un refrigerador de va- cunas. Consta de un compartimento para almacenar vacunas (+2°C a +8°C) provisto de 3 cestas. Hay 2 cajas azules de lastre en el fondo y en la parte superior para estabilizar la temperatura. Con una instalación correcta y siguiendo pocas rutinas de mantenimiento, el sistema funcionará sin problemas durante muchos años. Instrucciones de manejo El compresor necesita que los paneles solares suministren energía por encima de un determinado nivel para ponerse en marcha. Una vez en marcha, el compresor puede operar a un nivel de consumo de energía inferior al necesario para la puesta en marcha. Puede que el compresor nece- site un par de intentos de puesta en marcha para empezar a funcionar. ¡Por favor, tenga paciencia! En días de condiciones climáticas varia- bles, puede que el compresor se encienda y se apague en varias ocasiones. El ruido que produce el aparato VLS SDD es bajo, y procede principalmente de un ventilador que enfría el compresor. El compresor no hace prácticamente ningún ruido. El ventilador se enciende un momento antes que el compresor, y se para un momento después que el compresor. El controlador se ajusta en fábrica y debe ajustarse únicamente por personal autori- zado. La cesta están incluidas cuando se entrega el aparato, y DEBEN usarse para almace- nar los medicamentos. Introducción PQS Code Model PQS Performance specicationsSpecication reference:PQS Independent type-testing protocol Product verication protocol:E003/106 VLS 054A SDD E003/RF05.5 E003/RF05-VP.4E003/107 VLS 094A SDD E003/RF05.5 E003/RF05-VP.4E003/108 VLS 154A SDD E003/RF05.5 E003/RF05-VP.4

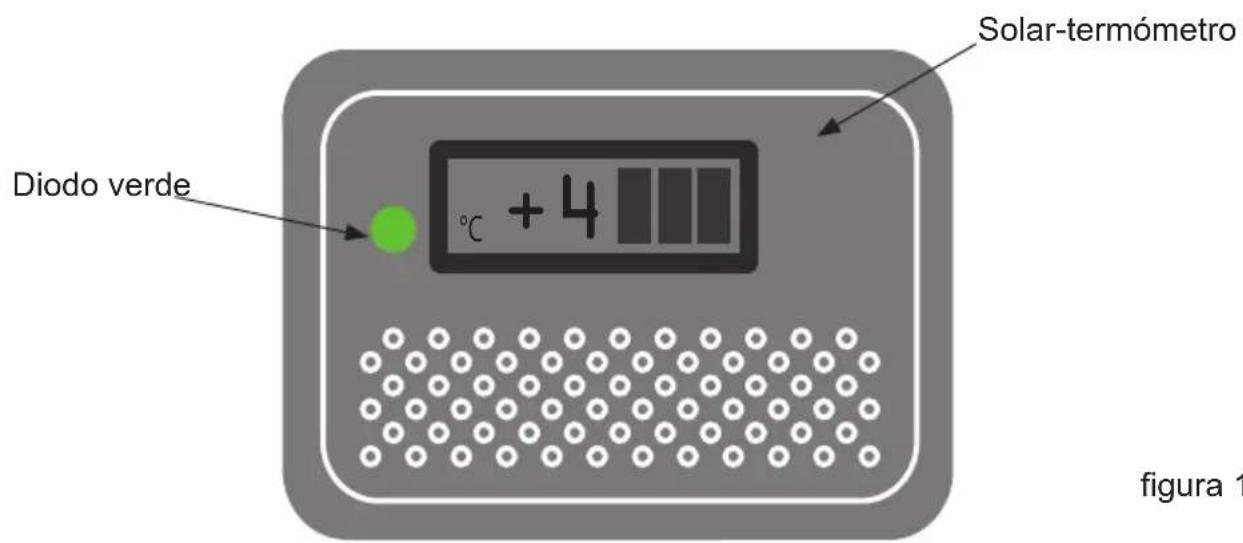

ESConozca a fondo su VLS SDD gura 1 gura 2 Manija Burlete Compartimento del compresor con rejilla de ventilación Indicación de temperatura Depósito de vacunas Cesta Diodo verde Interruptor ON / OFF Rejilla inferior Celdas fotovoltaicas MC4 Controlador Interruptor de encendido/apagado Fusible

ESADVERTENCIA! MUYIMPORTANTE! ● Asegúrese de NUNCA colocar ningún material contra la cubierta del sensor. Ej. Paquetes de agua gura 3 gura 5gura 4

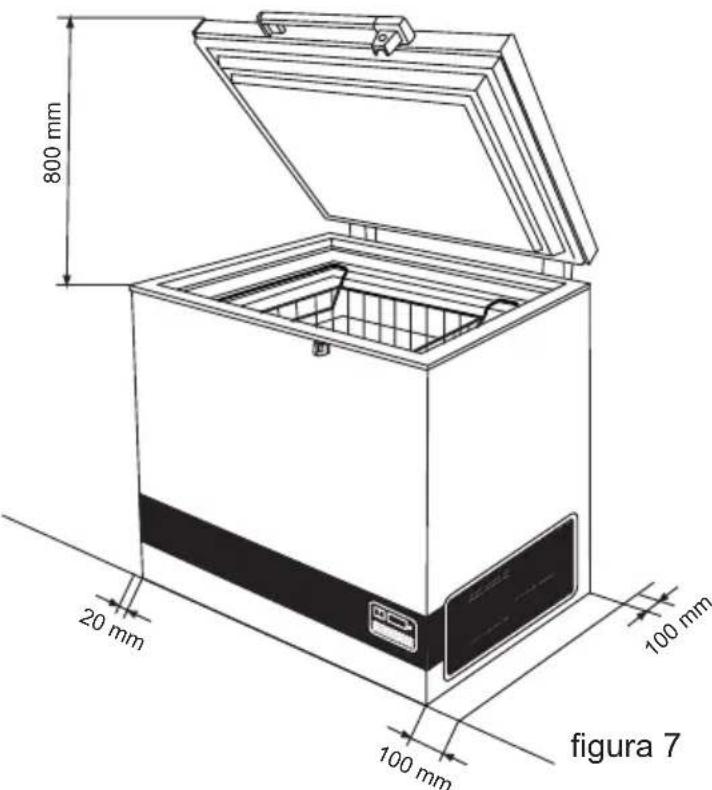

ES800 mm20 mm 100 mm 100 mm Ubicación Instale el aparato en un lugar seco y bien ventilado. Evite instalarlo en las proximida- des de fuentes de calor, o expuesto a la luz solar directa.Coloque el aparato en el sue- lo, y asegúrese de que esté bien nivelado. Piesajustables Nivele el aparato atornillando los pies ajusta-bles hacia arriba o hacia abajo.Si el aparato se va a colocar sobre una su-percie blanda, como por ejemplo suelo de madera o una alfombra, lo mejor es volver a comprobar si el aparato sigue nivelado después de un período de tiempo, ya que la supercie subyacente puede darse, bajo el peso del aparato. Temperatura ambiente El aparato está diseñado y ajustado para generar un nivel de temperatura óptimo en el compartimento de vacunas a una tempe- ratura ambiente mínima/máxima que vaya de +5°C a +43°C. La Clase climática está indicada en la placa de características. claseclimática: 0, 1, 2, 3, 4, 6 ,8 =ambiente 32°C claseclimática: 5 y 7 = ambiente 43°C AVISO:No debe colocarse el aparato en temperaturas ambiente inferiores a +5°C. Ubicaciónydesembalaje Ventilación Es importante que el aparato esté bien ven-tilado, y que el aire pueda circular sin obstá-culos por encima, por debajo y alrededor del aparato. La gura 7 ilustra cómo se puede asegurar la circulación de aire necesaria.Debe haber una separación libre mínima de 30 mm entre la base del aparato y el suelo.Deben mantenerse libres de obstáculos las aberturas de ventilación del aparato o de las estructuras integradas. AVISO:Nodebeobstaculizarseelaccesoalarejilladeventilación. gura 7 Importante:Noencenderhoguerasni consumir cigarrillos en las proximidades del aparato. gura 6

ESConecte el aparato a los paneles solares de acuerdo con la tabla 1, que indica las longitu- des y los tamaños de los cables usados para conectar los aparatos. El tamaño y la longitud de cable estándar: 6mm2 y 20m. Los cables protegidos procedentes de los paneles fotovoltaicos están equipados con conectores compatibles MC4 macho/hembra. Las conexiones deben ser montadas a los conectores compatibles MC4 machos/hembra prejos, colocados detrás del aparato – Ver g.8 Las conexiones son tipo plug and play y sólo pueden ser montados correctamente – macho a hembra/hembra a macho. Limpie a fondo el aparato antes de ponerlo en marcha. Puesta en marcha Antes de introducir las vacunas en el aparato, debe estar congelado el lastre de paquetes de hielo. La duración de la refrigeración en una temperatura ambiente de 43°C será de aprox. 5-7 días. Cuando la temperatura en la pantalla del ter- mómetro sea de aprox. +4°C por la mañana, el aparato estará listo para cargar las vacu- nas. Compruebe la temperatura en la cesta de arriba. Estas temperaturas deberán estar entre los +2°C y los +8°C. Deberá colocar y organizar las vacunas, como se muestra, Consulte la página 9, gura 10. Instalación y puesta en marcha gura. 8Tamaño:Longitud máx.:Corte transversalCalibre AWG[mm2] 2,5

Tabla 1 Deberá controlarse siempre la temperatura del compartimento de vacunas en el termó- metro, y deberá estar entre +2°C y +8°C. El controlador ha sido ajustada en fábrica, y no debería ser ajustada por personal no autorizado. MC4

ESCarga del aparato Carga de vacunas Cuando la temperatura en el comparti- miento de vacunas se haya estabilizado, es decir, la temperatura se encuentre entre +2° y +8 °C y el compresor se apague y se encienda, se podrán cargar las vacunas.Se recomienda colocar las vacunas ordenada- mente en la canasta. Para garantizar la circulación de aire y evitar demasiado baja temperatura de la vacuna, el contacto directo con las paredes interiores debe ser evitado. La vacuna no debe ser cargada por encima de la parte superior de la cesta. No cargue la vacuna sobre la parte superior de las cestas. gura 9 gura 10

ESEl diodo verde indica que el compresor está funcionando.gura 11 Panel de control Ubicación Siempre deben colocarse los paneles so-lares sobre un techo o barra estables, que sean de acceso fácil y seguro (no para el público).Siempre deben instalarse los paneles solares siguiendo las instrucciones del proveedor, y con los tornillos y accesorios de acoplo incluidos o recomendados por el fabricante. No coloque los paneles solares a la sombra de edicios, árboles, etc. La supercie de los paneles solares debe orientarse directa-mente hacia el sol. Especicaciones Las especicaciones que deben respetar los paneles solares están disponibles en la tabla 2.Tipo: Tipo 2 según E003 / PV01, accionamiento directoVoltajenominal: 18VPotencianominal: 360W (condiciones de prueba estándar)Número de módulos paralelos conecta-dosporhilera: Garantía: Mín. 2 añosGarantía de rendi-miento:25 años (hasta el 80% del valor original)Certicados: UL, TÜV o cumpli-miento de los requisi-tos de IEC 61215 Tabla 2Diodo verdeSolar-termómetro

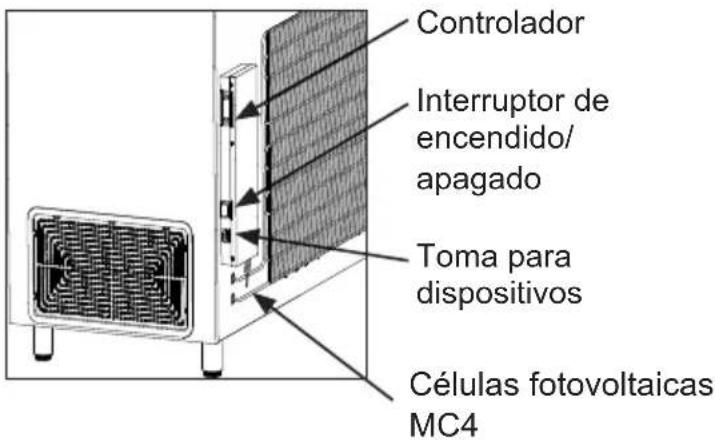

ESControlador El aparato tiene un controlador que permite controlar la temperatura en el compartimiento de vacunas. El controlador está ajustado en la fábrica a un punto de consigna predeterminado, lo que en la mayoría de los entornos ambientales mantendrá el compartimiento de vacuna dentro de los umbrales deseados de 2⁰-8⁰C. Si el refrigerador no se utiliza durante un tiempo prolongado se aconseja usar el interruptor de encendido/apagado para apagarlo. Con ello se desconecta la alimentación principal. Controlador Interruptor de encendido/ apagado Toma para dispositivos gura 13 Si se apaga el refrigerador con el interruptor, es necesario asegurarse de que el compar- timento de vacunas se limpio y se seque a conciencia para evitar problemas de moho u olores. Para prevenir que el aparato tome olores es muy recomendable mantener la tapa ligeramente abierta. Células fotovoltaicas MC4 gura 12

ESLimpieza Desconecte la alimentación eléctrica antes de proceder a limpiar. El mejor modo de limpiar el aparato es usando agua caliente, con una pequeña cantidad de detergente sin perfume. Nunca use agentes de limpieza abrasivos. Utilice un paño blando. Enjuague con agua limpia, y séquelo completamente. Es importante evitar que el agua penetre en el panel de mandos. Es necesario limpiar regularmente el bur- lete alrededor de la tapa para prevenir la decoloración, y para prolongar la vida útil de servicio. Use agua limpia. Después de limpiar el burlete, verique que éste conti- núe proporcionando un sello hermético. Si no se va a usar el aparato durante un tiempo, desenchúfelo, desconecte la ali- mentación eléctrica, vacíe el aparato, limpie el interior, y deje la tapa abierta para per- mitir la circulación de aire e impedir que se formen malos olores. Mantenimiento diario La temperatura en el compartimento de vacunas siempre debe controlarse en el ter- mómetro cada mañana y cada noche. Por favor, recuerde que la vacuna dentro del aparato no debe congelarse. La temperatu- ra ha sido ajustada en fábrica, y no debería ser ajustada por personal no autorizado. Por favor, controle cada día que la tapa interna esté correctamente colocada, y que la tapa se ajuste rmemente al aparato. Mantenimiento mensual: Limpie la rejilla en el lado derecho del refri- gerador una vez al mes. Mantenimiento anual: Deben controlarse y limpiarse las conexio- nes y componentes eléctricos una vez al año, o con mayor frecuencia si es necesa- rio. Mantenimiento de los paneles solares Mantenimiento semanal: Debe limpiarse el polvo de los paneles so- lares una vez por semana – o con la fre- cuencia necesaria. Debe llevarse a cabo la limpieza con agua. Mantenimiento anual: Deben controlarse y limpiarse las conexio- nes y componentes eléctricos al menos una vez al año, o con mayor frecuencia si es necesario. Debido al riesgo de incendios, es necesario eliminar el polvo y la sucie- dad. Deben volverse a tensar todos los tornillos y tuercas 2 semanas después de la instala- ción, y en adelante una vez al año. Mantenimiento y limpieza

ESCorrección de fallos Fallo Causa posible Solución El compresor no está en funcionamiento, y los paquetes de hielo no están fríos Espere, lo más probable es que el compresor vuelva a funcionar a los pocos minutos. Si esto no sucediera, compruebe lo siguiente: - Compruebe que esté conectada la alimentación eléctrica, y que el cable que va del panel solar al aparato esté intacto. - Controle el fusible, y cámbielo si es necesario. - Si todo lo arriba indicado está bien, llame a su supervisor técnico. El compresor está en funcionamiento, y la temperatura es dema- siado alta La rejilla de ventilación está bloquea- da. La tapa no está cerrada debidamente. El ventilador dentro del aparato está bloqueado o defectuoso. El ventilador dentro del compresor está bloqueado o defectuoso. La temperatura del local donde se ha instalado el aparato es demasiado alta. Verique que no haya obstrucciones para la circulación del aire. Verique que la tapa esté debidamen- te cerrada. Controle que el ventilador esté en fun- cionamiento, de lo contrario debería cambiarse. Véase la sección: Servicio Controle que el ventilador esté en fun- cionamiento, de lo contrario debería cambiarse. Véase la sección: Servicio Proteja el aparato de la luz solar directa, y asegúrese de que el local esté más ventilado. La temperatura dentro del VLS 054 SDD es demasiado baja El punto de ajuste es baja en el con- trolador digital Contacto Supervisor para el ajuste No se indica ninguna temperatura en la pantalla No hay suciente luz para el solar del sensor. Encienda la luz. No hay luz en el diodo verde Vez que se apaga El fusible está quemado El diodo está defecto Encienda el interruptor de Reemplace el fusible Reemplace el diodo. Tabla 3

ESNúmero de producto Repuestos Al hacer pedidos de repuestos, le sugeri- mos indicar el tipo y los números de serie y de producto del electrodoméstico. Esta información aparece en la placa de identi- cación del fabricante colocada en la parte trasera del electrodoméstico. La placa del fabricante contiene diversa información téc- nica, incluido el tipo de aparato y el número de serie. Exclusiones de la Garantía Fallos y daños causados directa o indirecta- mente por uso erróneo o indebido, mante- nimiento insuciente, integración o insta- lación erróneos o conexiones eléctricas defectuosas. Incendio, accidente, rayos, variaciones de voltaje u otras interferencias eléctricas, incluidos fusibles defectuosos o fallos en las instalaciones de suministro eléctrico. La Garantía no cubre reparaciones realiza- das por centros de servicio distintos de los autorizados, ni aquellos fallos y daños que el fabricante demuestre que se deben a causas distintas a defectos de fabricación o de materiales. Por favor, tenga en cuenta que los cambios en la construcción del aparato o en sus componentes cancelarán esta Garantía y la responsabilidad de producto, y no podrá utilizarse el aparato legalmente. También quedará cancelada la autorización concedi- da en la placa de datos de servicio. Los daños ocurridos durante el transpor- te y descubiertos por el comprador son principalmente un asunto a resolver entre el comprador y el distribuidor, es decir, que el distribuidor debe asegurarse de que se resuelvan las quejas a satisfacción del comprador. Antes de llamar solicitando asistencia téc- nica, por favor intente resolver el fallo Ud. mismo (vea Localización de Fallos). Si su solicitud de asistencia técnica es injusti- cada, por ejemplo, si el electrodoméstico ha fallado como resultado de un fusible fundido o por un uso erróneo, deberá abo- nar los costes incurridos con su llamada de solicitud de asistencia técnica. Garantía, repuestos y servicio gura 14

ESEliminación de electrodomésticos Información para Usuarios sobre la Recolección y Eliminación de aparatos viejos y baterías usadas. Estos símbolos en los productos, embalajes y/o documentos adjuntos, signican que los aparatos eléctricos y electrónicos y las baterías no debe- rían ser mezclados con los desechos domésticos.Para el tratamiento apro- piado, la recuperación y el reciclado de aparatos viejos y baterías usadas, por favor, observe las normas de re- colección aplicables, de acuerdo a su legislación nacional y a las Directivas 2012/19/EU y 2006/66/EC. Al desechar estos aparatos y ba- terías correctamente, Usted estará ayudando a preservar recursos valio- sos y a prevenir cualquier potencial efecto negativo sobre la salud de la humanidad y el medio ambiente que, de lo contrario, podría surgir de un manejo inapropiado de los residuos. Para mayor información sobre la re- colección y el reciclado de aparatos y baterías viejos, por favor, contacte a su comunidad local, su servicio de eliminación de residuos o al comercio donde adquirió estos aparatos.Po- drán aplicarse penas por la elimina- ción incorrecta de estos residuos, de acuerdo a la legislación nacional. Para usuarios empresariales en la Unión Europea Si usted desea descartar aparatos eléctricos y electrónicos, por favor contacte a su distribuidor o proveedor a n de obtener mayor información. Informacion sobre la Eliminación en otros Países fuera de la Unión Europea Estos símbolos sólo son válidos dentro de la Unión Europea. Si desea desechar este producto, póngase en contacto con las autoridades locales o con su distribuidor para que leinfor- men sobre el método correcto de eliminación. Notasobreelsímbolodelabateria: Este símbolo puede ser usado en combinación con un símbolo químico. En este caso, el mismo cumple con los requerimientos establecidos por la Directiva para los químicos involu- crados
