173602 - Commutateur BERKER - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Commutateur à un pôle, 10A, 250V~
Utilisation	Installation dans des systèmes électriques domestiques pour contrôler l'éclairage ou d'autres appareils électriques.
Maintenance et réparation	Vérifier régulièrement le bon fonctionnement, nettoyer les contacts si nécessaire, remplacer en cas de défaillance.
Sécurité	Conforme aux normes de sécurité électrique, installation par un professionnel recommandé.
Informations générales	Design moderne, compatible avec d'autres produits de la gamme Berker, disponible en plusieurs finitions.

FOIRE AUX QUESTIONS - 173602 BERKER

Comment installer le commutateur BERKER 173602 ?

Pour installer le commutateur, assurez-vous d'abord de couper l'alimentation électrique. Retirez le couvercle et connectez les fils selon les instructions fournies dans le manuel. Remettez le couvercle en place et rétablissez l'alimentation.

Que faire si le commutateur ne fonctionne pas ?

Vérifiez d'abord que l'alimentation électrique est bien rétablie et que les connexions sont sécurisées. Si le commutateur ne fonctionne toujours pas, essayez de le remplacer ou contactez un électricien qualifié.

Le commutateur est-il compatible avec tous les types d'ampoules ?

Le commutateur BERKER 173602 est compatible avec la plupart des ampoules, y compris les incandescentes, les halogènes et certaines ampoules LED. Vérifiez les spécifications du produit pour des détails spécifiques.

Comment nettoyer le commutateur sans l'endommager ?

Utilisez un chiffon doux légèrement humidifié avec de l'eau savonneuse. Évitez les produits chimiques abrasifs et ne pas immerger le commutateur dans l'eau.

Y a-t-il une garantie pour le commutateur BERKER 173602 ?

Oui, le commutateur est généralement couvert par une garantie de 2 ans contre les défauts de fabrication. Conservez votre preuve d'achat pour toute réclamation.

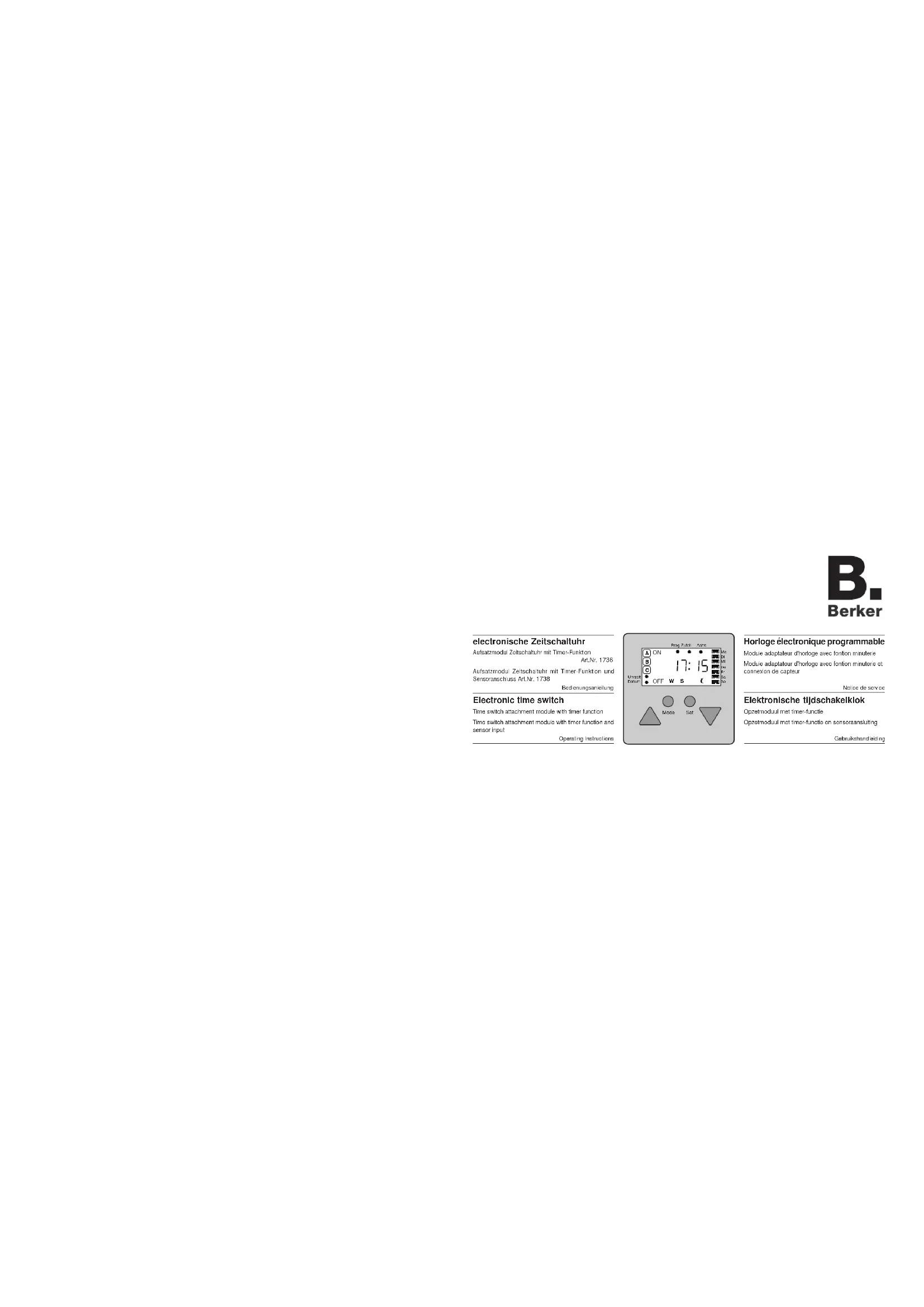

MODE D'EMPLOI 173602 BERKER

Horloge électronique programmable

Module adaptateur d'horoge avec l'ontien minuterie Module adaptateur d'horoge avec l'ontien minuterie et connexion de capleur

Noise de service

Durch kursen Entilimmt der Tagen 10.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.

1. Function 41
2. Programming 43
   2.1. Réglage des dernôtes actuelles 43 2.2. Réglage usins et remise à zéro 49
3. Sélection du mode 51
   3.1. Sélection de la mémoire de programme 51
   3.3. Sélection heure d'hivar/houre d'été 53
4. Programmation des heures de déclenchement individuelles 55
5. Enforcement des heures de déclenchement .... 63
6. Programmation d'un décalage du temps astronomique .... 67
7. Sélection de la fonction de temporisation 71
8. Programmation de la fonction crépusculaire .... 75
9. Fonclien Astro 31
10. Fonction alâtatoire 83

B) Installation

1. Consignes relatives au danger 85
2. Instructions de montage .... 87

3. Coupexion du papieur préquerculaire .... 89

4. 2014年证券交易所创业板交易均价及市盈率公告编号：临

C) Annexe

L'horloge électronique programmable est un composant du système et il est

montée en association avec intern d'horde dans une bonne selon DIN 49073 (boîle prolonge recommandés). L'appareil permet la consultation

«Proportions Resonitisation» : «Separation perinot au deminération programmée

et temporisée de différents appareils d'éclaireage (voir données techniques)

juejo a 1000 (V MAXIMIN).

Caractéristiques du produit

Commande simple au moyen d'un clavier de commande il 4 touches

2 ménorles de programme inappropriées pour 18 heures de décienchement au total in, ex. 9 heures d'ailumane et 9 heures d'extinction)

Heures de déclenchement programmées en usine dans deux

mémoires de programme (A, B)

♦ Fonction de temporisation

◆ Foncuch saleforce

Function auto

- Pollicad et opucitaires (avec asplated) avec connexion de capita)

• Connatation fréale d'élémande duver par manipulation de l'autre • Enactin atra inféviduelle pas réçalane du l'auve asteurique

- Sélectro possible via postes secondaires (insert).

Remise à zéro permettant de remettre à l'état réclé en usine

♦ Réserve de service

Los programas sont protógés durablement. Los données actualos

(haure, mois jour jour de la semaine) sont assinées pour une durée de

24 HEUPE (sands annation et sans plus)

Important: Si pensant la programmation, il n'est pas affecté de manipulation pendant plus de 2 minutes, l'horlage électronique programmable passe automatiquement à l'effichage des données actuelles. La programmation peut être interromque en appuyant pendant env. 3 secondes sur la touche Set

2.1. Réglage des données actuelles

Avant d'entrer les données actuelles, il est nécessaire de procéder à une remise à zéro pour remettre l'appareil aux valeurs réglées en usine: Appuyer simultanément sur les touches Mode et Set jusqu'à sa que toutes les unités d'affichage apparaussent pour un couri instant sur l'unité d'affichage (env. 7 secondes). La remise à zéro est terminés.

Entrer les données actuelles pour que l'horoga électronique programmable devienne opératonnel:

Tenir la touche Set entences jusqu'à ce que l'indication prog apparaissée sur l'unité d'achage.

Sélectionner les possibilités de réglage au moyen de la louche 📄

A B Astro C : Programmation immoire A : Programmation immoire B : Décalage heures astronomique : Réglage de la valeur créouscule

GB

Appuyer brièvement sur la luche Set pour valider le symbole Heure et Dale. L'horloge électronique programmable est maintenant dans le mode permettant la réglage des données actuelles.

© Pôglage heure d'été:heure d'hiver:

Appuyer sur la touche ▲ ou ▼ pour régier l'heure c'été (S) ou l'heure d'hiver (W). Appuyer brièvement sur la touche Set pour valder.

② Béglage du mois actuel

Appuyer sur la touche 📄 pour régier le mois (31 12) Appuyer brièvement sur la touche Set pour vaider.

© Réglage ou jour actuel

Appuyer sur la touche Au po-régier le jour (01..31). Appuyer brièvement sur la touche Set pour valider.

GB

④ Instaten actuele weekend

5 Réglage au jour actuel de la semaine

Appuyer sur la touche 📁 pour égier le jour de la semaine

(Iu..di). Appuyer brièvement sur la touche Set pour valider.

© Pôglage de l'heure actuelle

Appuyer sur la touche ▲ ou ▼ pour régler les heures [00..23].

Appuyar brèvement sur la touche S ^1 pour vaider.

© Réglage de la minute actuala

Appuyer sur la touche ▲ au ▼ pour régier les minutes [00..59]

Appuyer brievement sur la touche Set pour vaider.

L'horloge électronique programmable à pris les données actuelles en charge.

GB

2.2. Réglage en usine et remise à zéro

Dans tous les ans, la commande manuelle a adopté sur la marche automatique. Des programmes, intépendants peuvent être déposés dans les deux membres de programmation (A) et (B) (p. ou, pour les (ours ordinate), le week end, les vacances etc.). Dans les 2 membres de programmation peuvent être mémoirets au total 10 heures de déclenchement au maximum (8 heures par membre par exemple). Les membres de programme ont été remplées par l'œuvre, elle peuvent toutes les réduces sur une propre programmation (efficier dans des cas, les heures de déclenchement supérieure).

Memoire [A]:

Haure de octenchement 1: OFF 07:00, la -ve., fonction Astro active Haure de octenchement 2: OFF 09:00, sa. et., fonction Astro active Haure de octenchement 3: ON 20:00, la -ve., fonction Astro active Haure de octenchement 4: ON 21:00, sa. et., fonction Astro active

Mémoire B

Haure ce détenchement 1: OFF 07:00, la. va. Haure ce détenchement 2: OFF 09:00, sa. di. Haure ce détenchement 3: ON 20:00, la. vc. Haure ce détenchement 4: ON 21:00, sa. di.

Fonction de temporisation C : La temporisation a été programmée par fusine pour 15 minutes. Régloge Individuel, voit enaltre 7. La REMISE À ZERO de l'horde électronique programmable permet de ramenar la programmation à l'état régic par fusine. Dans ce cas, les données actuelles en la propre programmation sont affectées!

Executer REMISE A ZERO:

Appuyer simultanément sur les touches Mode et Set jusqu'à ce que toutes les lampes s'atument sur l'urité d'affichage pour un court instant (en: 7 secondes). L'un mention n zéri ni hem terminen.

GB

3. Mode Selection

3. Sélection du mode

3.1. Sélection de la mémoire de programme

Comme desri à la page 48, 2 memoires de programme indépendantes, pouvant contenir

de réaliser 2 programmes et équimés n° humes de dépréchaement et d'un actuer un à

chaque fois en sélectionnant la mémoire de programme correspondante.

Accuerbriservement sur la buche Mode

A ou B dans les heures de documentement doivent être passées.

Important:

La mémoire (C) contient la fonction de l'temporisation (voir chapitre 7) et a la ne

paut pas être occupée par des heures de déclenement.

La mémoire de programmes sélectionrée est apparaît sur l'unité d'attachage

Sectes aux heures de déclérchement programmes dans celle membre de

Lorsqu'autune des 2 membres de programme et la fonction de compensation [C]

ns sort pas sélectionnness, l'horige électroniques programmable est en

Commande: 150,000

Les heures de certainement programmes ne sont, alors pas effectées.

GB

Appuyer sur la touche ▲ pour allumer la consommateur et sur la touche ▼ tout l'éleindre.

La touche dont restar antoncée au moins 1 seconde

3.3. Sélection heure d'hiver / heure d'été

Appuyer brièvement sur la touche Set pur commuter entre

Theure driver.

et

- l'heure été

GB

4. Programmation des heures de déclenchement individuelles

Important: En cas d'interférence des heures de déclenchement (temps et

jour de somains techniques pour allUMAGE et EXTHNCTION, cas

Example to ALL IMAGE 8.15 n'est pas excedue

EXTRIMCN 8.15 est exctute

Appuyar arr. 2 secondes sur la touche Set jusqu'à ce que l'indication

prog apparaisse sur l'unité d'affichage.

Sélection de la mémoire de programme

Appuyer sur la touca. Au pour sélectionner la même de

programme (A) ou (B). Sélectionner la membre de programme dans

laubate devrait été déposées les nouvelles heures de accienchamment Uallées ou appuyent brixvormont eux Fert

(1)

L'horloge électronique programmable se trouve maintenant en mode de

programmation et les nouvelles heures de déclenchement peuvent être programmée.

GB

① Selection de l'emplacement de memaine

Appuyar sur la toucha ▲ ou ▼ pour visualiser les heures de déclenchement déjà déposées dans la memória de programme sélectionnés.

La touche 30 mars de déflar vers les heures de déclenchement situées plus tôt, la touche 25 mars de heures de déclenchement situées plus tard. Les nouvelles heures de déclenchement sont automatiquement intégrées dans cello liste.

Rappel: 18 heures de déclenchement peuvent être mises en membreire au maximum. Ces heures de déclenchement peuvent être répartes dans 2 membres de programme (A, B). Lorsque les 18 heures de programme sont toutes programmées (p. ex. 9 heures d'allumage et 9 heures d'extinction), l'indication "FULL" apparait sur l'unite d'allichage en ses du taïceau des heures de déclenchement.

Sélectionner l'emplacement de memmoire dans lequel vous vouez déposer la nouveau temps de communication ou le temps de communication modilla. Un temps de communication occupant déjà cet emplacement est alors recouvert

Los amplacements de mémoire libras sont visualisés par la symbole "— —".

Valider on appuyant brièvement sur Bet

GB

Appuyer sur la touche ▲le temps de commutation doit être un temps de

Alumage ou sur la touche 1000 d'ail 1ère un temps d'extinction. Le symbole

correspondant cignote sur l'unite d'allichage.

Veldier le sans de mouvement sélectionne en appuyant blavement sur Set.

4 Programmation de l'hours

Appuyer sur la touche. Au, par programmer l'heure (06. 23) a

laquale l'heure de déclenchement à programmer doit être affectué.

Validor on appuyant brièvement sur Bat

Programmation de la minute

Appuyer sur la touche Au par programmer la minute (00,59) à

laquelle l'heure de déclonnement à programmer dail être effectuée.

Valider en appuyant brievement sur Bet

GB

6 Programmation des jours de la semaine

Appuyer sur la touche ▲ ou ▼ pour programmer les jours individuera de la semaine pour lesquals le déclenchement du mouvement doit être exécuré. La position actuelle est visualisés par un cadre.

La toucho Mode permet de désélectionner au de sélectionner la jour de la semaine. Lorsque la jour est sélectionné pour un déclenchement, une barre apparaît à l'intérieur du cadre. Un cadre vide montré que la déclenchement n'est pas effectué pour ce jour de la semaine.

Appuyer sur la touche ▲ ou ▼ pour arriver au jour de la semaine suivant et le désélectionner ou la sélectionner en appuyer sur la touche Mode. Sélectionner ainsi tous les jours pour lesquels le désonchement est saubait.

Lorsque tous les jours souhaités ont été sélectionnées appuyer brièvement sur Set pour vaider la sélection

Prog Zutal Active 07:00 Prog Zutal Active 07:00 Prog Zutal Status 3 Sek.

GB

6 Programming the random function

6 Programmation de la fonction aléatoire

Avec la loute ▲ ou ▼ vous pouvez maintenant activer ou désactiver la fonction aéistoire pour le temps de commutation programmée. Lorsque la point sous Ales clignote, la fonction aéistoire est désactivée pour le temps de commutation. Valider la fonction aéistoire en appuyant brièvement sur Set.

© Programmation de la l'ction Astro

Appuyer sur la touche ▲ ou ▼ pour activer ou déactiver la fonction Astro pour l'heure de déclanchement programmés. Lorsque la symbole Astro signote, la fonction Astro est déactivée pour cette heure de déclanchement.

Appuyer brélevement au Sat pour déposer dans la même de programme les données relatives à heure, au jour de la semaine, à la fonction Astre et à la fonction aéalaire.

L'horloge électronique programmable est orée pour la programmation du temps de communication suivant.

© En de la programmation

Lorsque toutes les heures de décienchement désirées sont déposées dans la mémoire de programme, quitter le programmation en appuyant sur Set pendant au moire 3 secondes. La programmation peut ainsi être également annulée à tout moment.

GB

1. Effacement des heures de déclenchement

Appuyer env. 2 secondes sur la toucho Set jusqu'à ce qu'apparaisse

l'indication prog sur l'urité d'affichage.

Sélection de la mémoire de programme

Appuyer sur la louche 📁 pour sélectionner la mémoire de

programme (A) ou (B). Sélectionner la mémoire de programme dans

laquale les heures de besonderement sont a brader.

Valider la sélection en appuyant briévement sur Sat

Appuyer sur la touche Au co selectionner l' signature de

déclenchement à effacer.

Il y a.2 posabilites d'effacer les heures de déclenchement.

1. Appuyer sur la touche [Mode] pendant au moins 3 secondes.
2. Présistance pour leur juin de la pamping effectie à l'homme

E. Besse courrier tous les jours de la suraine directes à mesure de dépréchement.

L'emplacement de mémoire libre est visualisé par le symbole "———".

Quitter la programmation une fois que les heures de déclenchement sont

attacées en apuyent sur la touche Set pendant au moins 3 secondes.

GB

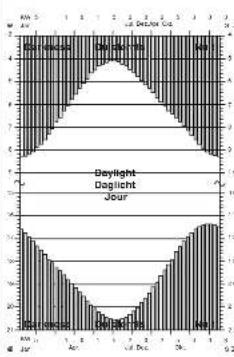

6. Programming an Astro Time Shift

6. Programmation d'un décalage d'heure astronomique

Le décalage astro permet d'adapier individuellement aux conditions locales les heures de lever et de coucher au solei déterminées au préalable par lusine. Le décalage est effectué pour tous les jours de l'année.

Appuyar sur la toucha Set jusqu'à ce ou'apparaisse l'indication prog sur l'unrit d'attichage.

Appuyer sur la touche ▲ ou ▼ pour sélectionner le le point sous Astro • Valider en appuyant brièvement sur Set.

Le décalage maximum des temps séro pour les heures de lever et de coucher du soleil est de 1 heure 59 minutes pour changun des cas.

© Lever du soleil astro décalage heure

Entrer au moyen de la touche ▲ ou ▼ l'heure (-1, -8, 0, 1) de laquelle la courbe estre est à d'aclear.

-1 : décale la courbe Astro une heure plus tôt

1 : décale la courbe Astro une heure plus tard -0, 0 : pas de décalage dans la plage des heures. Signes pour la décalage dans la plage des minutes (voir pas de programmation suivante).

Valider en appuyant brièvament sur Sel

GB

② Sunrise minute astro one shift

② Lever du soleil astro dégalage minute

Entrer au moyen de la touche ▲ ou ▼ la minute [00..50] de laquelle

Valider en appuyant brièvement sur Set.

1. Coucher du soleil autre décalage heure

Entrer au moyen de la touche ▲ ou ▼ Thours (-1, -0, 0, 1) de laquelle la couche astro est A décaiser.

-1 : décale la courpe Astro une heure plus for

-0, 0 : pas de décalage dans la plage des heures. Signes pour le décalage dans la plage des minutes (voir pas de programmation suivant).

© Coucher du soleil Astra désalage minute

Entrer su moyen de la touche ▲ ou ▼ la minute (00..59) de laquelle la courbe astro est à décalar.

Valider en appuyant brievement sur Set pour enregistrer les nouvelles heures astro dans la même.

GB

7. Sélection de la fonction de temporisation

Lorsque la fonction de temporisation est activée, l'éclairage s'altitude pour une durée préréglée qui peut être comprise entre 1 minute et 23 heures 59 minutes.

Sélection de la fonction de temporisation

Appuyer brievement sur la touche Mode pour sélectionner la mémoire C (C) signote sur l'unité d'affichage). La fonction de temporsation est déposée dans cette mémoire.

1. 2017年1月1日

Important: Les mémoires de programmation A et B contient des heures de déclenchement et elles ne peuvent pas être sélectionnées pour activer la fonction de temporisation.

Le durée d'alumage prérogliée par l'usine pour la fonction de temporaution est de 15 minutes.

Toucher brièvement la touche ⚠️ 5 seconde maxi, pour démarrer la fonction de temporisation. Le consommateur s'allume.

L'affichage compte à rebours (count down).

Le double point entre l'allicrage de l'heure et l'allicrage de la minute signote. L'éclairage peut être éaint à tout moment en touchant brièvement la touche ▼ (1.5 seconde maxi).

Lorsque la compieur est arrivé à 0°, l'éclairage s'était. Sur l'unité d'allichage apparaît la durée d'allumage prérégiée par l'usine (15 minutes).

La durée d'allumage prérogée par l'usine peut être démarées à tout moment en touchant la touche acci également pendant le « déroulement de la durée d'allumage prérogée ».

Réglage individuel d'une durée d'allumage

Toucher plus longement (plus of 1,5 seconds), sur la touche four augmenter

la durée d'alumage, toucher plus longuement la touche pour la diminuer.

Plage de réglage

minimum 1 minute

maximum 23 heures 59 minutes

L'action de régler une durée de minuterie individuelle ne déclenche pas de commutation seul en cas de mise en marche préalable d'un récepieur.

GB

1. Programmation de la fonction crépusculaire (seculament pour adaptateur avec congestion de carteur)

La connexion d'un capteur solaire-crépusculaire est nécessaire pour cette fonction (commander séparément).

La programmation de la fonction crépusoulaire permet l'exécution d'heures de déclenchement en fonction de la luminosité c'est-à-dire que l'éclairage s'alume lorsque la luminosité est intérieure à une valeur de luminosité réglée préalablement. Le symbole Lune signate sur l'unité d'affichage.

Important:

Il se produit un dysfonctionnement lorsque la fonction crépusculaire est activée sans qu'un capteur ne soit installé.

La fonction crépusculaire remplace la fonction Astro pour les tampa d'allumage. Il faut donc qu'au moins une heure d'allumage Astro soit programmée pour les jours auxquels la fonction crépusculaire doit être activée.

Le capteur est fixé à la ville de la fenêtre et permet la ionclion crépusculaire. Le capteur solarsiorépusculaire pour montage en saillie pour également être utilisé.

La fonction ortépusaulaire est activée 120 minutes heures environ avant le soucher du soleil (voir sourbe astro). 4 minutes env. après dépassement de la valeur de luminosité réglée, l'éclairage s'altitude.

Prog Zufall Astro Mo Di Mi Di Fr. Sa So Unreal Datum Prog Zufall Astro Mo Di Mi Di Fr. Sa So Unreal Datum Prog Zufall Astro Mo Di Mi Di Fr. Sa So 60:20

GB

Appuyer env. 2 secondes sur la toucheSet jusqu'à ce que l'indication

log apparisee sur tonne tranchage.

Apliayar san of hoziao ▲ con ▼ bocf serio, other in spiknai, Lom

valdier en appliyam brevoinen sur le foliere

Appuyer sur les touches ▲ au ▼ pour activer et désactiver la fonction prépussulaire. Lorsque le symbole Lune clignote, la fonction prépussulaire est désactivée.

Valider en appuyant brièvement sur la touche Set

Lorsque la fonction crépusculaire est activée, les deux premiers chiffres de l'unité d'affichage montrent le valeur de luminosité actuelle. Les chiffres 3 et 4 dignotant. Appuyer sur les touches ▲ ou ▼ pour sélectionner la valeur de luminosité (01...99) à partir de laquelle le valet roulant doit descendre (voir valeurs de référence, page 79).

Conseil: Prograimer la london crépusoulaire le soir en entrant la valeur de luminosité qui doit déclancher la descanta du volet rouant. Les chiffres 3 et 4 (luminosile pour la descanta du volet rouant) doivent doivent alors correspondre aux chiffres 1 et 2 (luminosile amomentanée).

Valider en appuyant brèvement sur la touche Set. L'horloge électronique programmable affiche maintenant l'heure actuelle.

GB

6.1. Sun Protection and Twilight Functions Reference Values

6.1. Valeurs de référence pour la fonction protection

solaire et la fonction crepusculaire

Le tableau morte e quelques-dines des vœurs affinées correspondant en vœurs de la visioni

1. 10:30

Function

Valeur s'effichée	Valeur lus. approx.
00	6
10	17
30	50
50	80
70	135
90	220
98	300

Valeur afficente recommandés 4

Determiner individuolement les valaura de luminosité souhanás pour la fonction crépusculaire.

9. Astro Function

Si l'on vouin que l'abirage s'allume au toucher du soleil (SU) ou qu'il s'étoigne au lever du soleil (SA), les heures de disenchement qui ont été programmées en marche automatique doivent être adaptées continuellement aux changements du calenerier astronomique (vor figure).

A est effet, l'horloge électronique programmable calcula pour chaque jour de l'année l'heure du lever et du coucher du soleil (elle approximatif Würzburg).

L'activation ou programme astro a pour effet que les heures d'extinction programmées sont exécutées dès le lever du soiel. Les heures d'allumage programmées ne sont exécutées qu'au coucher du soiel.

Les heures d'extinction situées le matin en nuit et les heures d'allumage situées le soir en jour ne sont pas décalées.

Les heures estre préalablement programmées peuvent être décelées de maxi +1 heure et 59 minutes pour les adopter à la situation locale respectivo.

Programmed On-time 19.10 h Geprogrammeerde Au-Ed 19.10 our Heure d'allumage programmée 19h10 Programmed OFF-time 6,30 % Geprogrammeerde U1-Ed 6.30 our Heure d'extinction programmée 8h10

GB

Programming examples:

Si l'on veut que l'éclairage s'allume tous les jours au coucher du soleil et qu'il s'il me de même ou le caser du soleil effectu le proum émotion

de il se é argire de merle au coucher du soler, affecter la progris avrilote et activie la fonction ended

suivante et activer la fonction aire: Heure de réductionnel 1: Ma-Su (u, d) 15h00 ALLUMAGE

Heure de déclenchement 2: Mo-So (u.-di) 22h00 EXTINCTION

Si l'on veut aux l'éclairage s'étoigner le matin au plus tard à 6h30 et qu'il

s'allume au plus 161 à 19h10, effectuer la programmation suivante

et activer la fonction estre (voir figure):

Heure de déchenchement 1: Mo-50 (u. d.) 6h30 ALLUMAGE Heure de déchenchement 2: Mo-50 (u. d.) 19h10 EXTINCTION

10. Fonction aléatoire

Lorque la fonction eleatoire est activés pour une heure de déclanchement

determinée, cette heure de déclarchement varie de 4-15 minutes. Ce

tempa éléatoirs est utilise pour toutes les heures de commutation pour lesquelles le fonction alétoire est envée et modifié tous les jours

Longue la fondie ne selon est une seule activée pour celle heure de récienchem et

celles s'adapte aux heures respectives du lever et du coucher du solel et elle

varie d'un temps s'éloire de 17-15 minu

GB

B) Installation

1. Warning

Attention! La mise en place et le montage d'apparels électriques doivent obligatoirement être effectués par un électricien spécialisé. L'horloge électronique programmable a été développé pour commuter des lampes. Pour la spécification de la charge des lampes, voir les données techniques de l'insert encastrable. Ne pas commuter d'autres charges.

L'horlage électronique programmable a été sançu pour la commutation automatique de l'éclairage. En cas d'autres utilisations qui peuvent constituer un danger (p. ex. alumarge d'apparcis de chauffage). L'utilisateur devra exclure cas sources de danger en prenant des mesures de sécurisé supplémentaires approfées.

88:88 0.5 W 2 L cu.7.5ek

GB

2. Instructions de montage

Après l'installation. Il est nécessaire de procéder à une remise à zéro pour ramenar le apparail aux valeurs consignées en usine.

Appuyer simultanément sur les touches Modre et Sat jusqu'à ce que toutes les indications de l'unité d'affichage s'allement pour un court instant (7 secondes env.). La remise à zéro est terminée.

L'horloge électronique programmable ne peut être mis en service qu'avce insert d'horloga électronique programmable.

Monter l'inser d'ancloge électronique programmable (O dans une boîte selon DIN 40073 [préconisation: boîte profonde], les bornes de connexion de l'espoerall devant être en bas.

Monter l'horloge électronique programmable Ⓒ avec la cadre Ⓔ sur finaart d'horloge électronique programmable.

Elabir le contact électrique au moyen de la liche mâle ④.

Pour la connexion d'un capteur, introduire les contacts à liche supplémentaires (à dans l'insert d'horloge électronique programmable (pour l'adaptateur avec connexion de capteur).

(Description, montage et connexion de l'insert, voir notice séparée)

GB

1. Connexion du capteur solaire/crépusculaire

(sacrément pour adaptéant avec correction de capéur)

Important: Le cable du detecteur est sous basse tension: Observer les renssiées d'installation selon VDE 0100.

Le capleur crépuscursaire à un endroit quelconque sur la vire de la fenêtre. Le

capleur solaire/crepôtouiraire pour montage en caillie peut également être utiles,

La fonction crépuscuisine permet l'alumaga automatique de l'éclairage lorsque

la luminous deviant inférieure à une valeur de luminaire programmés.

Le capteur au l'élément d'adaptation est connecté:

• A l'adaptateur au moyen dupe tâche au

- dans l'insert d'horige électronique programmable au moyen d'une

bome à fis voir mode d'emploi l'inseit d'horoga électronique

programmable

La fonction capteur eclaire n'est pas disponible dans d'horloge

electronicus programmable. Le terme «capéur solaire » est d'ouise dans le système BoIoTec où une fondien protection solely est intévetés.

GB

C) Annex

1. Specifications

tonation d'ordance renvois	:250V, 5000Hr (conduicateur type N incassaire)
Puissance de coupure	:vor mode simple 'insert'
Exacilité de marche	:-/- 1 min. par mois
Réserve de marche : env. 24 heures (pas de batterie nécessaire)
Heures de détençement	:max 18 diars de 2 manores de programme
Fondition de temporaiction	:1 minute à 23 heures 59 minutes
Générateur opôtaire	:+/- 15 minutes
Programme Astro décaissable de +/- 1 heure 59 min.
Intervalle entre deux stélonchements	:1 minute minimum
Connexion	:Montage sur insert d'horloge
Température ambiante	:0 °C - 45 °C
température de stopage	:-10 °C - +90 °C
Prière de transmettre cette notice d'utilisation à votre client après installation.

GB

2. Mesures à prendre en cas de panne de courant

Lorsqu'il y a une parne de saurant, le symbole "——" apparaît pendant un certain instant sur l'unité d'atienceg et disparait ensuite. Les heures de déclenchement programmées par l'utilisateur et les données actuelles sont matranues, l'horloge électronique programmable à une réserve de marche d'environ 24 heures.

Lorsque la tons on secteur est revenus, la dernière haura de déclenchament qui a été déposée dans la mémore de programme est exécutée. L'éclairage retrouve la situation actuelle telle ouelle a été programmée. Les données programmées sont maintenues, l'horloge électronique programmable est opérationnelle à nouveau.

Example:

Heure de déclenchement éclairage ALLUME. 20h15

Parrie de tension secteur à 20h10

Revenue tension reclear a 20120

Le dernier ordre de déclenchement de la descente 20h15 est exécuté. L'éclairage s'alume, la situation actuelle est rétable.

Sila parne de courant dure plus de 24 heures, les heures de déclenchement programmes sont maintenues. Les données actuelles (heure, date) sont perdues et doivent être entrées da nouveau. L'unité d'amchage indique 12h00 et cignote.

GB

3. Que se passe-t-il quand...

... l'éclairage ne s'attume pas bien que le fonction crépusculaire soit activée?

Le symbole (cignore au dépresoule lorsque la fonction dépresoulaire est activée. La fonction dépresoulaire est ralée en plus à la fonction astre-nomique (activée rev. 2 heures avant la fonction astronomique). La fonction astronomique doit dans être affrontée au moins à un temps de communication pour chaque pour lequel la fonction dépresoulaire dont être exécutée (ex. la 21h00, fonction astronomique). Dans ce cas, la fonction dépresoulaire est extérutée toute la semaine, la fonction astronomique sont l'échant pas. Les heures de déclenchement sans fonction astronomique sont exécutées même sans la fonction dépresoulaire.

Les mémoires de programme (A) of (B) ne sont pas activées. Le caprouir est branché sur le bonier avec fausse poarié (affichage de l'hours actuelle arrêté)

La valeur prépusculaire n'est pas encore atteinte. Une source de lumière externe se réportale évenualement sur le capteur.

les heures astro ne sont apparemment pas écutées correctement ou présentent de forles divergences entre le lever et le coucher du soleil? Vernez le réglage de la data et les réglages des décalages des heures astro. Les fonctions du crépusculaires sont activées bien qu'aucun capleur ne soit connecté?

La fonction dépôtoulaire est équée 120 minutes en, avant l'heure sière.

GB

quand il y a détaillance de la tension de secteur?
Le symbole —— apparait sur l'unité d'affichage, la réserve de marche de 24 heures est activée. En cas de parne de courant de moins de 24 heures, l'appareil reprend la fonction activée sans qu'il ne soit nécessaire de prendre des mesures spéciales. En cas de parne de courant de plus longue durée, les données actuelles (heure, date) doivent être entrées de nouveau.
les heures programmées sont exécutées avec une heure de différence? Contrôez la réglage heure été : heure d'iver et conger s'il y a lieu.
l'apparaill doit être nomis à zéro? Faites une remise à zéro. Appuyer simultanément sur les touches Mode
et Set pendant / secondes environ.
l'éclairage s'êteint au bout d'un certain temps lorsqu'il a été allume
Une heure de déclenchement automatique a été exécutée ou la fonction de temporaisation © est écoulée.
la programmation, c.-4-d. l'allumage de l'actatrage doit être désactivée pour certains jours (p.ex. pour une fête de jardin)? Sélectionnez le mode manuel: désactivée avec la touche Mode les ménories de programme A, B (les symboles correspondants disparaisent de l'actiage). Le dispositif est maintenant dans le mode manuel, c.-4-d. les temps programmées ne sont pas exécutés.

GB

Nous acceptons la garantie dans le cadre des dispositions légales correspondantes.

Veuillez envoyer l'appareil defectueux en port paye à notre service après-vente central en joignant une description du défaut:

CE Le signe CE est un signe de libre circulation: il est destiné exclusivement aux autorités et ne représente aucune garantie de qualité.
