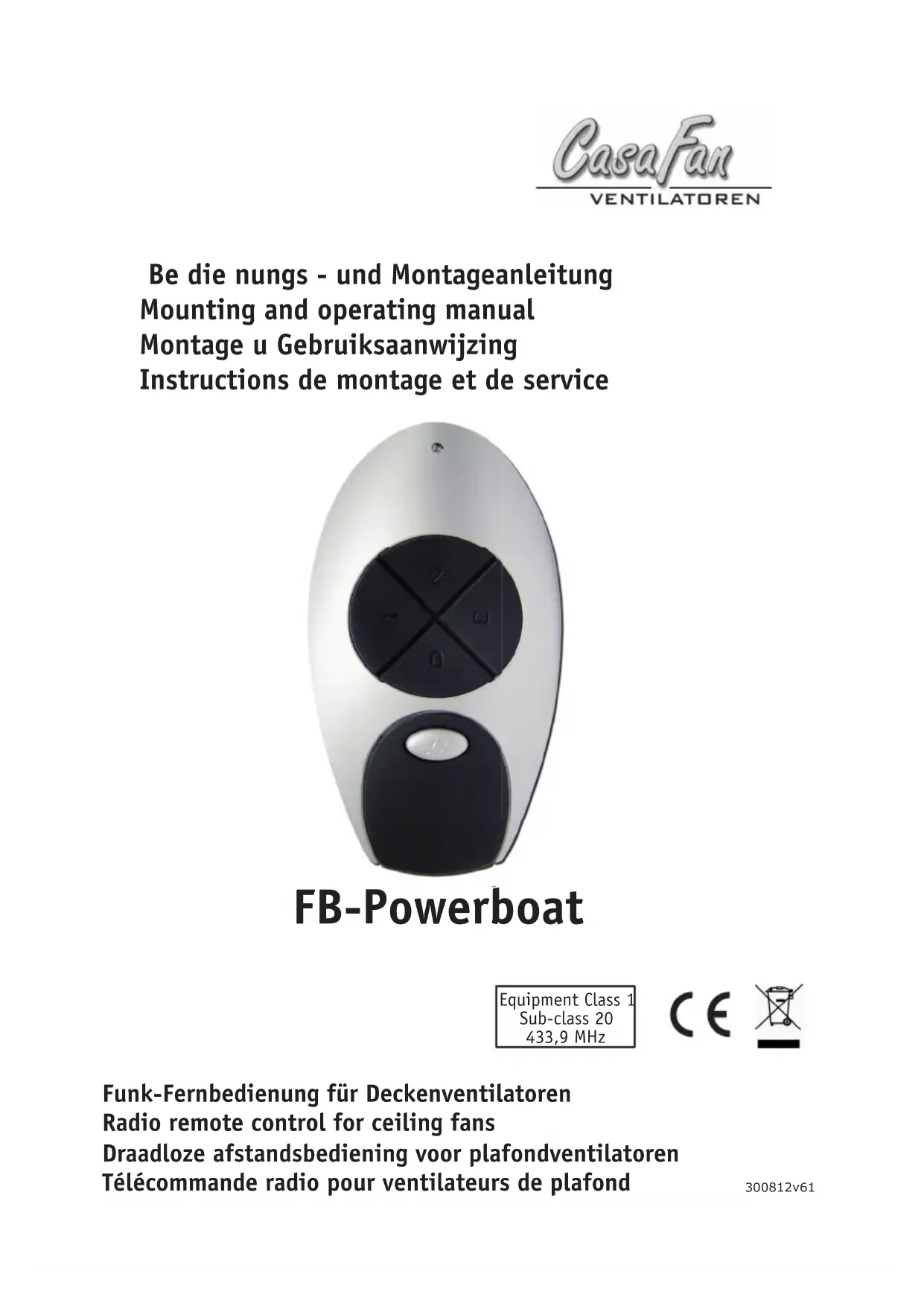

MODE D'EMPLOI FBPowerboat CasaFan

Caractéristiques techniques: FB-Powerboat Code

Tension nominale: 230 Volt ~ 50 Hz Puissance moteur max. 115 Watt Classe de protection: I Vitesses: 3 Puissance max. de l‘éclairage 300 Watt Variateur d’éclairage Oui (ajustable DIP 5 dans l‘émetteur) Poids (kg): ca. 0,15 kg Contenu de l‘emballage d‘origine: FB-Powerboat 1 émetteur avec support mural 1 récepteur Les piles ne sont pas fournies. Achtung - Déballer le télécommande radio CasaFan, vérifier si l’appareil est au complet et ne présente pas de dommages apparents. - Débarrassez-vous de l’emballage dans le respect de notre environnement et de ma- nière à ce qu’il reste en dehors de la portée des enfants. FMontage Attention! Nous recommandons de recourir aux services d’un spécialiste pour procéder au bran chement électrique de ce télécommande radio. - La tension indiquée sur la plaque signalétique doit correspondre à la tension secteur effective. Le réseau électrique domestique doit être mis à la terre ! - Assurez-vous qu’aucun fil n’est coincé ou endommagé! - L’utilisation dans des machines non protégées à l’extérieur, dans des garages ainsi que des locaux humides, exposés aux risques d’explosion est interdite. - Utilisez la télécommande que pour des ventilateurs de plafond - Ne l‘employez pas pour d‘autres usages! Attention! Avant de commencer le montage, assurez-vous que l‘interrupteur à tirette, dont votre ventilateur est éventuellement muni, est sur la vitesse la plus rapide. Les dégâts subis par l’électronique du récepteur de la télécommande ne sont pas couverts par la garantie! L’appareil ne doit être utilisé qu’entièrement assemblé ! Schéma du circuit électrique ATTENTION: veuillez tenir compte des indications sur la télécommande! Montage Attention! L’électricité doit être coupée au niveau de tous les pôles avant tout accès à la conne- xion. Le raccordement au réseau par lequel vous êtes relié doit répondre aux normes en vigueur.

brun bleu bleu brun noir antenna L (éclairage) L (moteur)

OutInstallation de la télécommande pour un ventilateur à tige de suspension

1. Montez le récepteur dans la suspension plafonnière comme indiqué aux schémas 1 et 2.

L‘antenne est placée dans le cache de suspension.

2. Réalisez le branchement électrique conformément au schéma de la page 19. Assurez-vous

qu’aucun fil n’est coincé ou endommagé! Si les fils L-moteur et L-lumière du ventilateur sont livrés collés l’un à l’autre, ils doivent être séparés AVANT de brancher la télécommande!

3. Recouvrez à nouveau la suspension plafonnière avec le cache de suspension du ventilateur.

Assurez-vous que l‘interrupteur à tirette de votre ventilateur est sur la vitesse la plus rapide. Une fois le courant allumé, votre ventilateur télécommandé est prêt à fonctionner. Cache de suspension Tige de suspension Tige de suspension Récepteur schéma 2 schéma 1

Veuillez monter le récepteur de la télécommande comme indiqué sur le schéma 3 ci-dessous. Une fois le branchement électrique effectué, collez le récepteur au plafond à l’aide des pastilles autocollantes fournies. Si ceci n’est pas possible, par exemple à cause d’un crépi trop rugueux, le récepteur doit être fixé à la plaque de fixa- tion plafonnière à l’aide de colliers de câblage afin de l’empêcher de tomber. Placez le câble de l‘antenne dans le boîtier. Assurez-vous que l‘interrupteur à tirette de votre ventilateur est sur la vitesse la plus rapide. Une fois le courant al- lumé, votre ventilateur télécommandé est prêt à fonctionner. Installation de la télécommande pour un ventilateur à plate FLAT, GLASHAUS FLAT oder OFFICE FAN Cache de suspension FInstallation de la télécommande pour un ventilateur plafond Vortice NORDIK Récepteur Tige de suspension Cache de suspension Dans les cas des ventilateurs de plafond Vortice de la série NORDIK, branchez le récepteur puis déposez- le dans le cache de suspension su- périeur. Placez le câble de l‘antenne dans le cache de suspension. Fixez ensuite le cache de suspension pour l‘empêcher de glisser vers le bas. Vo- tre ventilateur télécommandé est dé- sormais prêt à fonctionner Codage de FB-Powerboat Le récepteur (schéma 4) et l‘émetteur (schéma 5) de FB-Powerboat doivent porter le même codage (1 - 4). Placez le sélecteur dans la position souhaitée (tous les sélecteurs sont réglés en usine vers le haut). Utilisez pour cela un petit tournevis ou un stylo à bille. Sélecteur 5 est pour le variateur de lumière (ON) ou pour lumière marche-arrêt (OFF). schéma 4 schéma 5

Cache de suspen- sion Batterie Typ: 23A FFR ATTENTION Ce produit est conforme à la directive EU 2002/96/EC. Le symbole représentant une poubelle barrée présent sur l‘appareil indique qu‘à la fin de son cycle de vie, il devra être traité séparément des déchets domestiques. Il devra donc être confié à un centre de collecte sélective pour ap- pareils électriques et électroniques ou rapporté au revendeur lors de l‘achat d‘un nouvel appareil. L‘utilisateur est responsable de la remise de l‘appareil usagé aux structures de collecte com- pétentes sous peine des sanctions prévues par la législation sur l‘élimination des déchets. La collecte sélective réalisée avant le recyclage, le traitement et l‘élimination compatible avec l’environnement de l‘appareil usagé contribue à éviter les nuisances pour l’environnement et pour la santé et favorise le recyclage des matériaux qui composent le produit. Pour de plus amp- les informations concernant les systèmes de collecte existants, adressez-vous au service local d‘élimination des déchets ou au magasin qui vous a vendu l‘appareil. Les fabricants et les impor- tateurs optempèrent à leur responsabilité en matière de recyclage, de traitement et d‘élimination des déchets compatible avec l’environnement directement ou par l’intermédiaire d‘un système collectif. Vitesses du moteur: Touche 1 - vitesse réduite Touche 2 - vitesse moyenne Touche 3 - vitesse rapide Touche 0 - moteur éteint Eclairage: touche Lumière Marche/Arrêt, une pression prolongée sur cette touche tamise la lumière (FB-Powerboat). Pas de variateur sur le modèle FB-Powerboat oD IMPORTANT Attention Si votre ventilateur est muni d‘un interrupteur de changement de sens de rotation pour l‘utilisation en été et en hiver, n‘actionnez celui-ci que lorsque les pales sont à l‘arrêt (moteur ETEINT)! En cas de non respect de ces instructions, les dégâts subis par le moteur et/ou la télécommande sont exclus de la garantie.
