FBPowerboat - Plafondventilator CasaFan - Gratis gebruiksaanwijzing en handleiding

Producttype	Afstandsbediening voor plafondventilator (zender + ontvanger)
Merk	CasaFan
Model	FB-Powerboat
Code	85220
Nominale spanning (ontvanger)	230 V ~ 50 Hz
Max. compatibel motorvermogen	115 W
Beschermingsklasse	I
Aantal motorsnelheden	3
Max. verlichtingsvermogen	300 W
Verlichtingsdimmer	Ja (op model FB-Powerboat, instelbaar via DIP 5)
Totaalgewicht (zender + ontvanger)	0,15 kg
Aantal codeerkanalen	4 (DIP-schakelaars 1-4)
Bereik (ongeveer)	30 m (in vrije ruimte)
Type batterijen zender	2 AAA-batterijen (niet meegeleverd)
Belangrijkste functies	Motor aan/uit, 3 snelheden, verlichting aan/uit en dimmen, selecteerbare codering
Installatie	Montage in de ophangkap of montageplaat afhankelijk van ventilatortype; elektrische installatie door een specialist aanbevolen
Veiligheid	Stroom uitschakelen voor aansluiting; niet gebruiken buitenshuis of in vochtige omgeving; elektrische normen naleven
Onderhoud	Reinigen met een droge doek; geen schurende producten gebruiken
Inhoud van de verpakking	1 zender met muursteun, 1 ontvanger
Beoogd gebruik	Uitsluitend voor het bedienen van plafondventilatoren met of zonder verlichting

Veelgestelde vragen - FBPowerboat CasaFan

Hoe installeer ik de ontvanger van de FB-Powerboat afstandsbediening?

De ontvanger wordt gemonteerd in de ophangkap van de ventilator (voor modellen met stang) of op de montageplaat (voor FLAT, OFFICE FAN modellen). Volg het elektrische aansluitschema en zorg ervoor dat de trekkoordschakelaar van de ventilator op de hoogste snelheid staat voordat u de stroom inschakelt.

Hoe codeer ik de zender en ontvanger?

Gebruik de DIP-schakelaars 1 tot 4 op de zender en ontvanger. Zet ze in dezelfde positie (standaard allemaal omhoog). Schakelaar 5 schakelt de verlichtingsdimmer in (ON) of uit (OFF).

Wat te doen als de afstandsbediening niet werkt?

Controleer de codering (DIP 1-4 identiek), de batterijen van de zender (niet meegeleverd) en of de trekkoordschakelaar van de ventilator op de hoogste snelheid staat. Zorg er ook voor dat de stroomvoorziening correct is aangesloten.

Kan ik deze afstandsbediening gebruiken met elke CasaFan ventilator?

De FB-Powerboat afstandsbediening is ontworpen voor CasaFan plafondventilatoren. Hij is compatibel met modellen met ophangstang, FLAT, OFFICE FAN en Vortice NORDIK. Controleer de elektrische compatibiliteit (230 V, 50 Hz, max. motorvermogen 115 W).

Hoe stel ik de helderheid van de verlichting in?

Voor FB-Powerboat modellen (met dimmer) houdt u de verlichtingstoets ingedrukt om te dimmen. Zorg ervoor dat DIP-schakelaar 5 op de zender op ON staat. Op het FB-Powerboat oD model is de verlichting alleen aan/uit.

Wat te doen als de ventilator alleen op bepaalde commando's reageert?

Controleer de codering en de batterijen. Als het probleem aanhoudt, reset dan de codering door de positie van de DIP-schakelaars op beide apparaten te wijzigen. Zorg er ook voor dat de ontvanger correct is aangesloten volgens het schema.

Kan ik de afstandsbediening buitenshuis gebruiken?

Nee, gebruik buitenshuis, in garages of vochtige en explosieve ruimtes is verboden. De afstandsbediening is uitsluitend bedoeld voor gebruik binnenshuis in droge ruimtes.

Hoe maak ik de afstandsbediening schoon?

Reinig de zender met een droge, zachte doek. Gebruik geen chemische of schurende producten. De ontvanger heeft geen speciaal onderhoud nodig.

Wat te doen bij storing na installatie?

Schakel onmiddellijk de stroom uit. Controleer alle aansluitingen en de codering. Als het probleem aanhoudt, neem dan contact op met een gekwalificeerde elektricien. Schade als gevolg van een verkeerde installatie valt niet onder de garantie.

Hoe verander ik de draairichting van de ventilator met deze afstandsbediening?

De afstandsbediening kan de draairichting niet wijzigen. Gebruik de draairichtingschakelaar (indien aanwezig op de ventilator) alleen wanneer de motor volledig stilstaat.

GEBRUIKSAANWIJZING FBPowerboat CasaFan

Over de gebruiksaanwijzing:

Lees deze gebruiksaanwijzing zorgvuldig door, alvorens de fstandsbediening in gebruik te nemen. Bewaar deze gebruiksaanwijzing tevens op een handige plek. Geef de ventilator nooit zonder de gebruiksaanwijzing aan anderen.

Verklaring van de gebruikte symbolen:

Gevaarlijke elektrische spanning

Waarschuwt de gebruiker voor schades, die het gevolg zijn van elektrische spanning. Opgelet: aandachtspunt voor de gebruiker.

Let op!

Beschrijving van de draadloze afstandsbediening voor plafondventilatoren CasaFan-Powerboat

De CasaFan FB-Powerboat afstandsbediening is uitsluitend bedoeld voor de bediening van plafondventilatoren met of zonder verlichting. De afstandsbediening heeft drie snelheden, alsmede een aan- en uitschakeloptie. Als een ventilator beschikt over verlichting kan die - onafhankelijk van de werking van de motor - aan- of uitgezet (FB-Powerboat oD) of gedimd worden (FB-Powerboat).

Technische gegevens:	FB-Powerboat
Artikel-Nr.	85220
Nominale spanning: 230 Volt ~ 50 Hz
Vermogen max. 115 Watt
Beschermingsklasse: I
Toerentalniveaus: 3
Vermogen verlichting max. 300 Watt
Dimmen verlichting ja (verstelbaar met DIP 5 en de zender)
Weight (kg): ca. 0,15 kg

Inhoud van de verpakking:

FB-Powerboat

1 Handzender met muurhouder

1 Ontvanger

Bij dit product worden geen batterijen geleverd.

Achtung

• Pak de CasaFan- afstandsbediening uit en controleer aan de hand van de afbeelding of alles compleet is en kijk alles na op zichtbare beschadigingen.
• Voer het verpakkingsmateriaal op een milieuvriendelijke manier af en zorg dat het voor kinderen onbereikbaar is.

Zorg er voorafgaand aan de montage voor dat de eventueel aanwezige trekschakelaar van de plafondventilator in de hoogste stand staat. Beschadigingen aan de elektronica van de ontvanger van de afstandsbediening vallen niet onder de garantie!

Het apparaat mag alleen in volledig gemonteerde toestand worden gebruikt!

Montage

op:

raden u aan, de elektrische aansluiting van uw bediening door een erkende vak te laten uitvoeren.

• De spanningsindicatie op het typenplaatje dient met de aanwezige netspanning overeen te komen. Uw elektriciteitsnet dient geaard te zijn.
• Let er daarbij op dat er geen kabels beklemd of beschadigd worden!
• Gebruik van de afstandsbediening in machines, in de open lucht, in garages, evenals in vochtige, natte ruimtes en ruimtes met een risico ten aanzien van explosie of open vuur is niet toegestaan.
• Uitsluitend te gebruiken voor de bediening van CasaFan plafondventilatoren.

Niet voor andere doeleinden gebruiken!

LET OP: lees de tekst op de afstandsbediening nauwkeurig!

Montage

op:

toegang tot de aansluiting dient de stroom op beide polen te worden afgesloten.

Uw netaansluiting dient aan de geldende normen te voldoen.

Het plaatsen van de afstandsbediening bij ventilatoren met een plafondbeugel

fig. 1

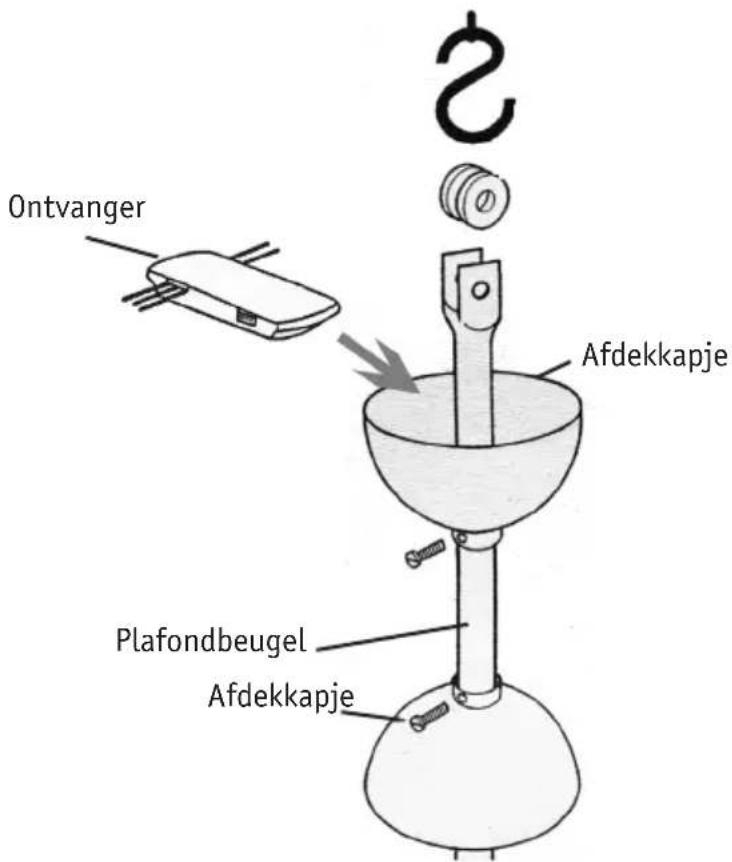

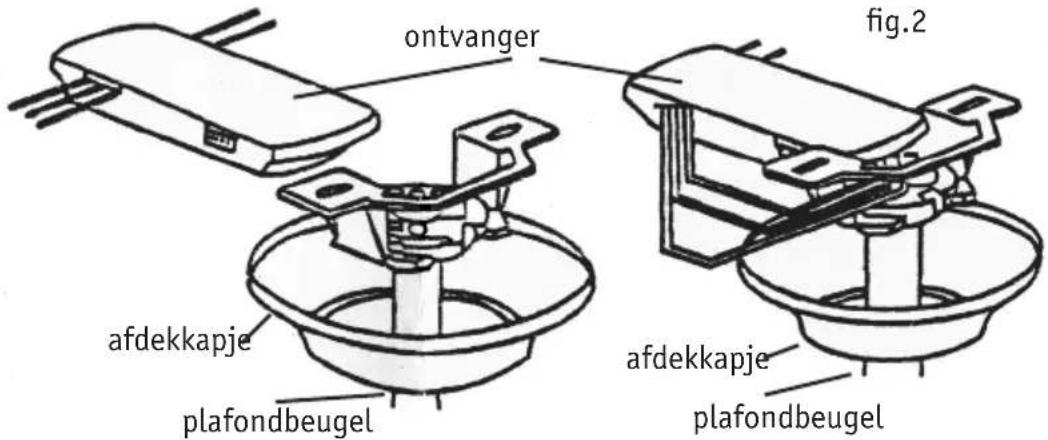

1. Monteer de ontvanger in de plafondhouder zoals aangegeven op tekening 1 en 2. De antenne wordt in het afdekkapje gelegd.
2. Sluit de elektriciteit aan volgens het schema op pagina 14. Let er daarbij opdat er geen kabels beklemd of beschadigd worden! Als de kabels L-motor en L-verlichting bij de levering van de ventilator aan elkaarvastgeklemd zitten, moeten deze VÓÓR aansluiting van de afstandsbediening gescheiden worden!
3. Plaats het afdekkapje van de ventilator weer op de plafondhouder. Controleer of de trekschakelaar van uw ventilator in de hoogste stand staat. Na het inschakelen van de netspanning kunt u uw ventilator bedienen met de afstandsbediening.

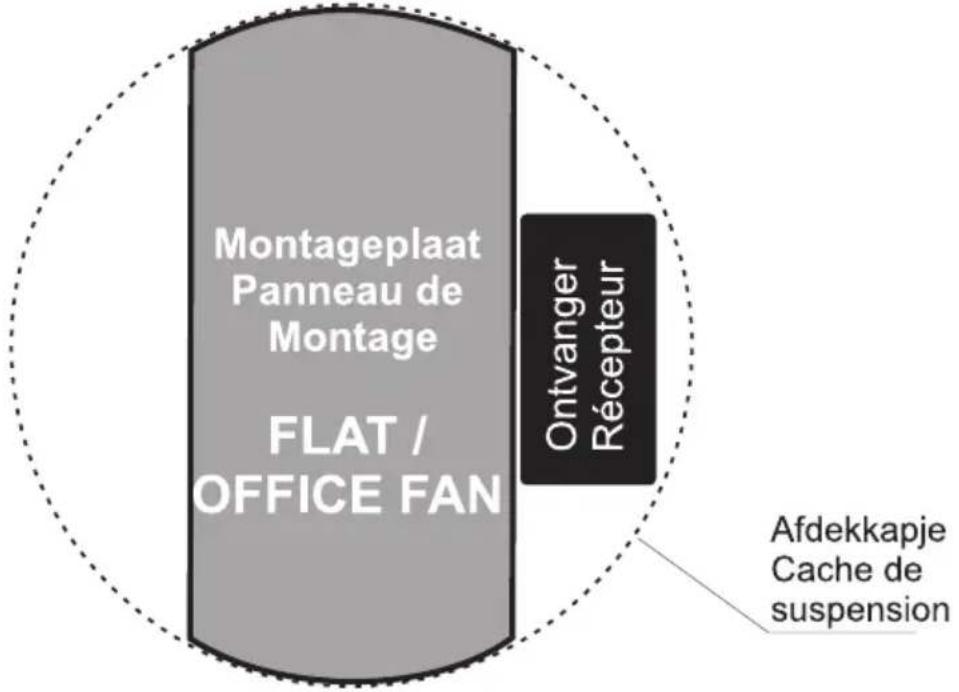

Het plaatsen van de afstandsbediening bij ventilatoren FLAT, GLASHAUS FLAT et OFFICE FAN

Monteer de ontvanger van de afstandsbediening zoals schematisch afgebeeld op tekening 3 hieronder. Na aansluiting op de elektriciteit kunt u de ontvanger met behulp van de meegeleverde zelfklevende strip op het plafond plakken. Als dit niet mogelijk is, bijvoorbeeld bij zeer grof stucwerk, dan moet de ontvanger met kabelbinders aan de montageplaat op het plafond

vastgemaakt worden zodat deze niet naar beneden kan vallen. Plaats de antennekabel in de behuizing. Controleer of de trekschakelaar van uw ventilator in de hoogste stand staat. Na het inschakelen van de netspanning kunt u met de afstandsbediening uw ventilator bedienen.

Het plaatsen van de afstandsbediening bij ventilatoren de NORDIK-Serie

Bij de Vortice plafondventilatoren uit de NORDIK-serie wordt de ontvanger na aansluiting van de elektriciteit simpelweg in het bovenste afdek-kapje gelegd. Plaats de antennekabel in het afdekkapje. Maak daarna het afdekkapje zo vast dat deze niet naar beneden schuift. Uw ventilator met afstandsbediening is nu gereed voor gebruik.

Codering van de FB-Powerboat

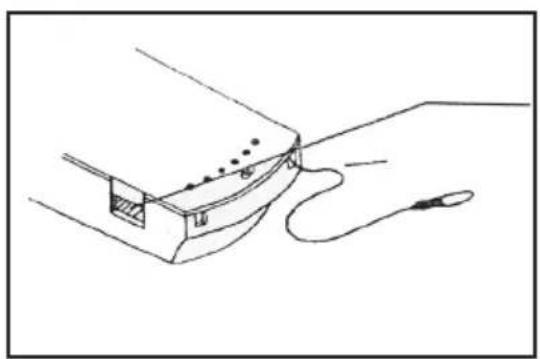

De ontvanger (tekening 4) en de zender (tekening 5) van de FB-Powerboat moeten dezelf-de code-instelling (1 - 4) hebben. Schuif de schakelaar in de door uw gewenste positie (de fabrieksinstelling is met alle schakelaars naar boven). Gebruik hiervoor een kleine schroeven-draaier of een pen. Dimming verstelbaar met DIP 5 en de zender.

tekening 4 tekening 5

Functionele motorinstellingen van de FB-Powerboat afstandsbediening:

Motorinstellingen: Knop 1 - lage snelheid

Knop 2 - middelste snelheid

Knop 3 - hoge snelheid

Knop 0 - motor uit

Verlichting: Knop - -licht AAN/UIT, Het licht wordt gedimd door langer op de

knop te drukken (FB-Powerboat). Geen dimming bij het model

FB-Powerboat oD

BASISPRINCIPES

Als uw ventilator beschikt over een schakelaar waarmee de draairichting in de zomer- en wintertijd gewijzigd kan worden, zet deze dan uitsluitend om als de bladen (motor UIT) stil staan! Schade aan de motor en/of de afstandsbediening die ontstaat als dit niet in acht wordt genomen, valt niet onder de garantie.

NL

LET OP

Dit apparaat is conform de EU Richtlijn 2002/96/EC. Het symbool op het apparaat met de afvalbak met een kruis erdoor geeft aan dat het apparaat, aan het einde van de levensduur, niet bij het huisvuil gezet mag worden maar ingeleverd moet worden bij een centrum voor gescheiden afvalinzameling voor elektrische en elektronische apparaten of teruggegeven moet worden aan de winkel op het moment van de aanschaf van een gelijkwaardig nieuw apparaat.

De gebruiker is verantwoordelijk voor het inleveren van het apparaat bij een daarvoor geschikt inzamelingspunt, op straffe van sancties op basis van de heersende wetgeving inzake afvalverwerking. De adequate gescheiden inzameling ten einde het ingeleverde apparaat te kunnen recyclen, behandelen en milieuvriendelijk tot afval te kunnen verwerken draagt bij aan het voorkomen van mogelijk negatieve invloeden op het milieu en de gezondheid en bevordert de recycling van materialen waaruit het apparaat is samengesteld. Voor nadere informatie over de beschikbare afvalverwerkingssystemen kunt u contact opnemen met de plaatselijke afvalverwerkingsdienst, of bij de winkel waar u het apparaat heeft aangeschaft. De fabrikanten en importeurs zijn verantwoordelijk voor de recycling, de behandeling en de milieuvriendelijke afvalverwerking zowel direct. als door deeIname aan een collectief systeem.
