ZenBeam E1R - Projecteur ASUS - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de projecteur	Projecteur portable LED
Résolution	854 x 480 pixels (WVGA)
Luminosité	150 lumens
Contraste	500:1
Durée de vie de la lampe	30 000 heures
Connectivité	HDMI, USB, lecteur de carte microSD
Compatibilité	Compatible avec les appareils Android et iOS
Dimensions	15,4 x 8,5 x 3,6 cm
Poids	0,3 kg
Alimentation	Battery ou secteur
Utilisation recommandée	Présentations, films, jeux
Maintenance	Nettoyage régulier de l'objectif, mise à jour du firmware
Sécurité	Éviter l'exposition à l'humidité, ne pas couvrir les évents
Garantie	2 ans

FOIRE AUX QUESTIONS - ZenBeam E1R ASUS

Comment connecter mon ASUS ZenBeam E1R à un ordinateur portable ?

Utilisez un câble HDMI pour connecter votre ordinateur portable au port HDMI du projecteur. Assurez-vous que le projecteur est allumé et sélectionnez la source HDMI appropriée.

Pourquoi mon ASUS ZenBeam E1R ne s'allume-t-il pas ?

Vérifiez d'abord que le projecteur est bien chargé ou branché sur une prise électrique. Si le problème persiste, essayez de réinitialiser le projecteur en l'éteignant et en le rallumant après quelques minutes.

Comment ajuster la mise au point de l'image projetée ?

Utilisez la molette de mise au point située sur le projecteur pour ajuster la netteté de l'image projetée jusqu'à obtenir une image claire.

Mon image projetée est-elle trop sombre, que puis-je faire ?

Assurez-vous que la pièce est suffisamment éclairée ou que l'écran de projection est approprié. Vous pouvez également ajuster les paramètres de luminosité dans le menu des réglages du projecteur.

Comment réinitialiser mon ASUS ZenBeam E1R aux paramètres d'usine ?

Allez dans le menu des réglages, sélectionnez 'Réinitialiser', puis choisissez l'option 'Réinitialiser aux paramètres d'usine'. Confirmez votre choix pour réinitialiser le projecteur.

Pourquoi je n'entends pas le son lorsque je projette une vidéo ?

Vérifiez que le volume du projecteur est activé et ajusté. Assurez-vous également que le son est bien émis par la source connectée et que le câble audio est correctement branché si nécessaire.

Comment mettre à jour le firmware de mon ASUS ZenBeam E1R ?

Visitez le site officiel d'ASUS pour télécharger la dernière version du firmware. Connectez le projecteur à votre ordinateur via USB et suivez les instructions fournies dans le guide de mise à jour.

Le projecteur surchauffe, que faire ?

Assurez-vous que les évents d'aération ne sont pas obstrués et que le projecteur est utilisé dans un environnement bien ventilé. Éteignez le projecteur et laissez-le refroidir avant de l'utiliser à nouveau.

Puis-je utiliser mon ASUS ZenBeam E1R avec un smartphone ?

Oui, vous pouvez utiliser un adaptateur HDMI ou un câble compatible pour connecter votre smartphone au projecteur. Vérifiez les spécifications de votre smartphone pour les options de connexion.

MODE D'EMPLOI ZenBeam E1R ASUS

Aucun extrait de ce manuel, incluant les produits et logiciels qui y sont décrits, ne peut être reproduit, transmis, transcrit, stocké dans un système de restitution, ou traduit dans quelque langue que ce soit sous quelque forme ou quelque moyen que ce soit, à l'exception de la documentation conservée par l'acheteur dans un but de sauvegarde, sans la permission écrite expresse de ASUSTeK COMPUTER INC. ("ASUS").

La garantie sur le produit ou le service ne sera pas prolongée si (1) le produit est réparé, modifié ou altéré, à moins que cette réparation, modification ou altération ne soit autorisée par écrit par ASUS ; ou (2) si le numéro de série du produit est dégradé ou manquant.

ASUS fournit ce manuel "en l'état" sans garantie d'aucune sorte, explicite ou implicite, y compris, mais non limité aux garanties implicites ou aux conditions de commerciabilité ou d'adéquation à un but particulier. En aucun cas ASUS, ses directeurs, ses cadres, ses employés ou ses agents ne peuvent être tenus responsables des dégâts indirects, spéciaux, accidentels ou consécutifs (y compris les dégâts pour manque à gagner, pertes de profits, perte de jouissance ou de données, interruption professionnelle ou assimilé), même si ASUS a été prévenu de la possibilité de tels dégâts découlant de tout défaut ou erreur dans le présent manuel ou produit.

Les noms des produits et des sociétés qui apparaissent dans le présent manuel peuvent être, ou non, des marques commerciales déposées, ou sujets à copyrights pour leurs sociétés respectives, et ne sont utilisés qu'à des fins d'identification ou d'explication, et au seul bénéfice des propriétaires, sans volonté d'infraction.

Les spécifications et les informations contenues dans ce manuel sont fournies à titre indicatif seulement et sont sujettes à des modifications sans préavis, et ne doivent pas être interprétées comme un engagement de la part d'ASUS. ASUS n'est en aucun cas responsable d'éventuelles erreurs ou inexactitudes présentes dans ce manuel, y compris les produits et les logiciels qui y sont décrits.

Copyright © 2022 ASUSTeK COMPUTER INC. Tous droits réservés.

CLAUSE DE RESPONSABILITÉ LIMITÉE

Des dommages peuvent survenir suite à un défaut sur une pièce fabriquée par ASUS ou un tiers. Vous avez le droit à des dommages et intérêts auprès d'ASUS. Dans un tel cas, indépendamment de la base sur laquelle vous avez droit de revendiquer les dommages et intérêts auprès d'ASUS, ASUS ne peut être responsable de plus que des dommages et intérêts pour les dommages corporels (y compris la mort) et les dégâts aux biens immobiliers et aux biens personnels tangibles ; ou les autres dommages et intérêts réels et directs résultant de l'omission ou de la défaillance d'exécuter ses devoirs légaux au titre de la présente Déclaration de Garantie, jusqu'au prix forfaitaire officiel de chaque produit.

ASUS n'est responsable et ne peut vous indemniser qu'au titre des pertes, des dégâts ou revendications basés sur le contrat, des préjudices ou des infractions à cette Déclaration de Garantie.

Cette limite s'applique aussi aux fournisseurs d'ASUS et à ses revendeurs. Il s'agit du maximum auquel ASUS, ses fournisseurs, et votre revendeur, sont collectivement responsables.

En aucune circonstance ASUS n'est responsable pour ce qui suit : (1) les revendications de tiers contre vous pour des dommages et intérêts ; (2) les pertes, ou dégâts, à vos enregistrements de données ; ou (3) les dommages et intérêts spéciaux, fortuits, ou indirects ou pour n'importe quels dommages et intérêts économiques consécutifs (incluant les pertes de profits ou d'économies), et ce même si ASUS, ses fournisseurs ou votre revendeur sont informés d'une telle possibilité.

SERVICE ET ASSISTANCE

Visitez notre site multilingue d'assistance en ligne sur https://www.asus.com/fr/support/

Table des matières

À propos de ce manuel....5

Messages....6

Typographie....6

Versions multilingues....6

Précautions relatives à la sécurité....7

Utiliser le vidéoprojecteur LED ....7

Maintenance et remplacement des pièces....7

Entretien de votre vidéoprojecteur LED ....8

Mise au rebut....9

Chapitre 1 : Présentation de votre vidéoprojecteur LED

Fonctionnalités ....12

Vue de dessus....12

Fonctionnalités étendues.... 15

Lampe torche 15

Mode SOS....16

Vue avant 17

Vue arrière 18

Côté droit 20

Vue de dessous....21

Chapitre 2 : Configuration du vidéoprojecteur LED

Utiliser le vidéoprojecteur LED....24

Connectez le vidéoprojecteur à l'adaptateur secteur ....24

Exigences en matière de cordon d'alimentation....26

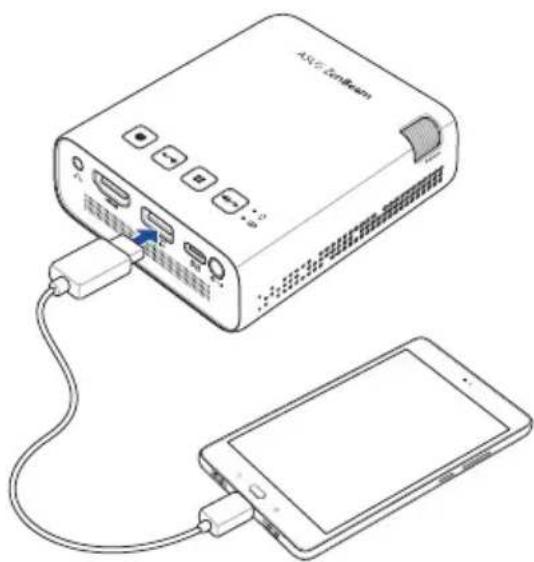

Connectez le vidéoprojecteur à votre appareil....27

Appuyez sur le bouton d'alimentation....28

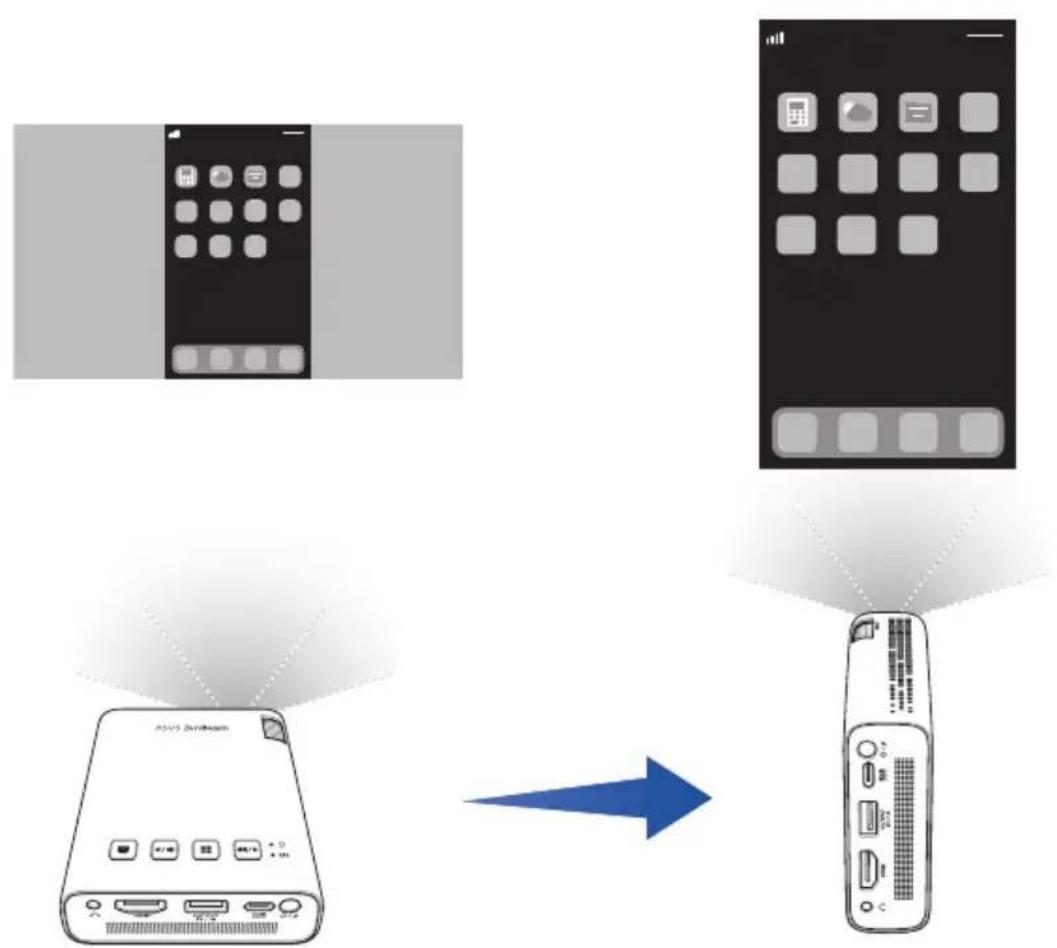

Ajuster la mise au point 29

Portrait 30

Taille d'écran et distance de projection 31

Chapitre 3 : Utilisation du vidéoprojecteur LED

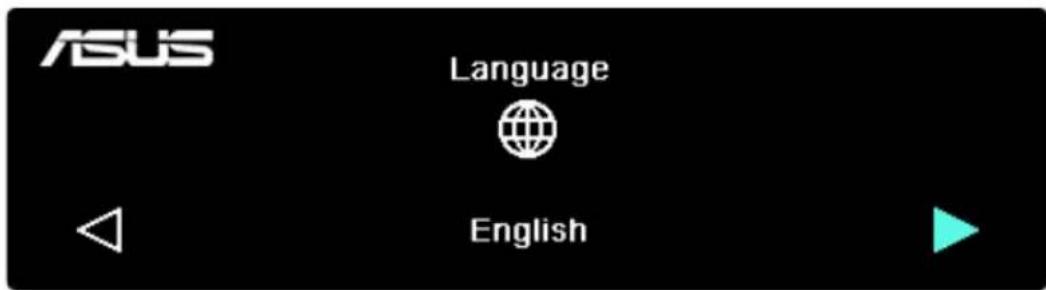

Utiliser le vidéoprojecteur LED pour la première fois ....34

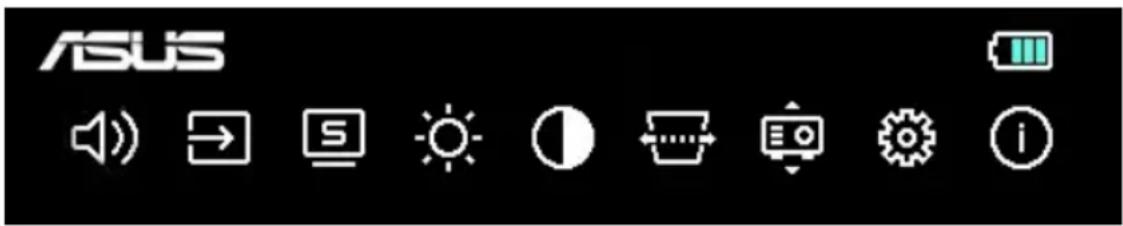

Utiliser l'interface OSD 35

Connexion sans fil (sur une sélection de modèles uniquement)......36

Duplication sans fil....37

Diffusion en continu....39

Utiliser la connexion USB....40

Diffusion en continu....40

Options de l'interface OSD....41

Volume 41

Entrée 41

ASUS Splendid 41

Luminosité....41

Contraste 42

Keystone....42

Position du vidéoprojecteur 42

Configuration 43

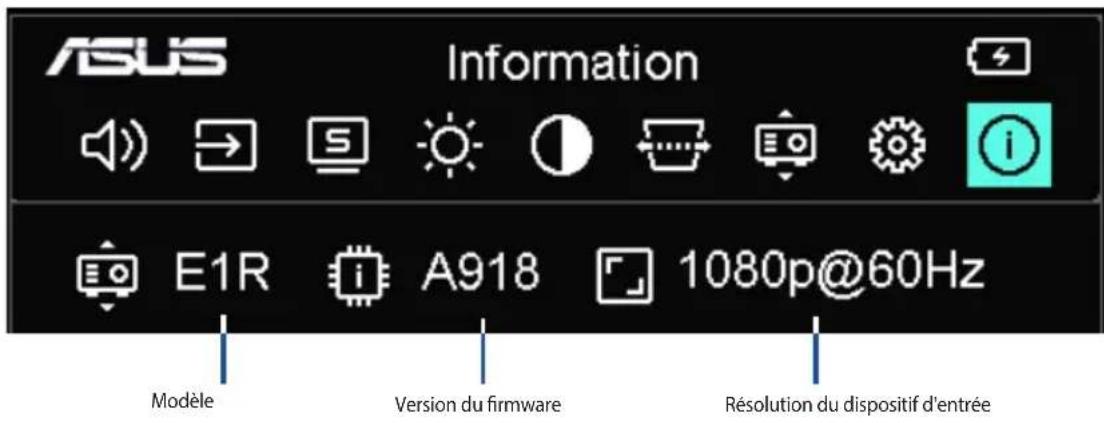

Informations 44

Éteindre le vidéoprojecteur LED....45

Annexes

Rapport de la Commission Fédérale des Communications (FCC) .....48

Précautions d'emploi de l'appareil....49

Déclaration de conformité aux normes environnementales internationales ....50

Services de reprise et de recyclage....50

Connectivité HDMI ^® 51

Timings PC 52

Caractéristiques du vidéoprojecteur LED E1R....54

À propos de ce manuel

Ce manuel offre une vue d'ensemble des caractéristiques logicielles et matérielles de votre vidéoprojecteur LED, et est constitué des chapitres suivants :

Chapitre 1 : Présentation de votre vidéoprojecteur LED

Ce chapitre détaille les composants matériels de votre vidéoprojecteur LED.

Chapitre 2 : Configuration du vidéoprojecteur LED

Ce chapitre offre des informations sur la configuration et l'utilisation de votre vidéoprojecteur LED.

Chapitre 3 : Utilisation du vidéoprojecteur LED

Ce chapitre est consacré aux fonctionnalités du vidéoprojecteur LED.

Annexes

Cette section inclut un certain nombre de notices relatives à la sécurité.

Messages

Pour mettre en valeur les informations essentielles offertes par ce guide, les messages sont présentés de la manière qui suit :

IMPORTANT ! Ce message contient des informations essentielles devant être suivies pour compléter une tâche.

REMARQUE : Ce message contient des informations et des astuces additionnelles pouvant vous aider à compléter certaines tâches.

AVERTISSEMENT ! Ce message contient des informations importantes devant être suivies pour garantir votre sécurité lors de l'exécution de certaines tâches et ne pas endommager les données du vidéoprojecteur et ses composants.

Typographie

Gras Fait référence à un menu ou un élément devant être sélectionné.

Italique Indique les sections de ce manuel auxquelles vous pouvez vous référer.

Versions multilingues

Vous pouvez télécharger ce manuel dans une autre langue sur le site : https://www.asus.com/fr/support/

Précautions relatives à la sécurité

Utiliser le vidéoprojecteur LED

• Avant d'utiliser le vidéoprojecteur LED, lisez et suivez les instructions de sécurité de ce manuel.
• Respectez les remarques et les avertissements présents dans ce manuel.
• Ne placez PAS le vidéoprojecteur LED sur une surface inégale ou instable.
• N'utilisez PAS le vidéoprojecteur LED dans un environnement enfumé ou poussiéreux. Les résidus de fumée et de poussière peuvent s'accumuler sur des composants essentiels et endommager le vidéoprojecteur LED ou affecter ses performances.
• N'utilisez PAS de cordons d'alimentation, d'accessoires ou d'autres périphériques endommagés avec le vidéoprojecteur LED.
• Gardez les emballages plastiques du vidéoprojecteur LED hors de portée des enfants.
• Ne bloquez PAS et ne placez PAS d'objet sur ou à proximité des fentes d'aération. Cela pourrait engendrer une accumulation de chaleur pouvant dégrader la qualité d'image et endommager le vidéoprojecteur.
• Vérifiez que la tension de fonctionnement du vidéoprojecteur LED corresponde bien à celle utilisée par la source d'alimentation.

Maintenance et remplacement des pièces

• Ne démontez PAS ou ne tentez PAS de réparer ce vidéoprojecteur LED vous-même. Contactez le service après-vente ASUS le plus proche pour obtenir une assistance technique.
• Risque d'explosion si la batterie n'est pas correctement remplacée. Jetez les batteries usagées conformément aux instructions du fabricant et contactez le service après-vente ASUS le plus proche pour obtenir une assistance technique.
• Lors du remplacement des pièces du vidéoprojecteur LED, n'achetez que des pièces spécifiées par ASUS et contactez le service client le plus proche pour obtenir de l'aide.

Entretien de votre vidéoprojecteur LED

• Éteignez puis débranchez le vidéoprojecteur LED de sa prise électrique avant de le nettoyer.
• Pour nettoyer le boîtier du vidéoprojecteur LED, utilisez un chiffon propre humidifié d'eau ou d'un mélange d'eau et de détergent neutre. Nettoyez les zones d'humidité restantes à l'aide d'un chiffon sec.
• Vérifiez que la lentille est froide avant de la nettoyer. Utilisez un chiffon de nettoyage pour lentille. Ne touchez PAS la lentille avec vos doigts.
• N'utilisez PAS de solvants puissants tels que des diluants, du benzène ou autres produits chimiques sur ou à proximité de la surface du vidéoprojecteur LED.
• N'utilisez jamais ce vidéoprojecteur LED immédiatement après l'avoir déplacé d'un lieu froid. Lorsque le vidéoprojecteur LED est exposé à un changement de température trop brutal, l'humidité peut se condenser sur la lentille et d'autres composants internes. Pour éviter ce problème, utilisez le vidéoprojecteur au moins deux (2) heures après un changement extrême de température.
• N'utilisez pas de spray contenant des gaz inflammables pour nettoyer la lentille. Cela pourrait provoquer un incendie par accumulation excessive de chaleur à l'intérieur du projecteur.
• Ne nettoyez pas l'objectif lorsque le projecteur est en préchauffage, cela pourrait décoller le film appliqué à la surface de l'objectif.
• N'utilisez pas d'objet dur pour essuyer ou tapoter la lentille.

Mise au rebut

Ne jetez PAS ce produit avec les déchets ménagers. Ce produit a été conçu pour permettre une réutilisation et un recyclage appropriés des pièces. Le symbole représentant une benne barrée d'une croix indique que le produit (équipement électrique, électronique et batterie contenant du mercure) ne doit pas être jeté avec les déchets ménagers. Consultez les réglementations locales pour la mise au rebut des produits électroniques.

Ne jetez PAS la batterie avec les déchets ménagers. Le symbole représentant une benne barrée d'une croix indique que la batterie ne doit pas être jetée avec les déchets ménagers.

Chapitre 1 : Présentation de votre vidéoprojecteur LED

Fonctionnalités

Vue de dessus

ASUS ZenBeam 1 2 3

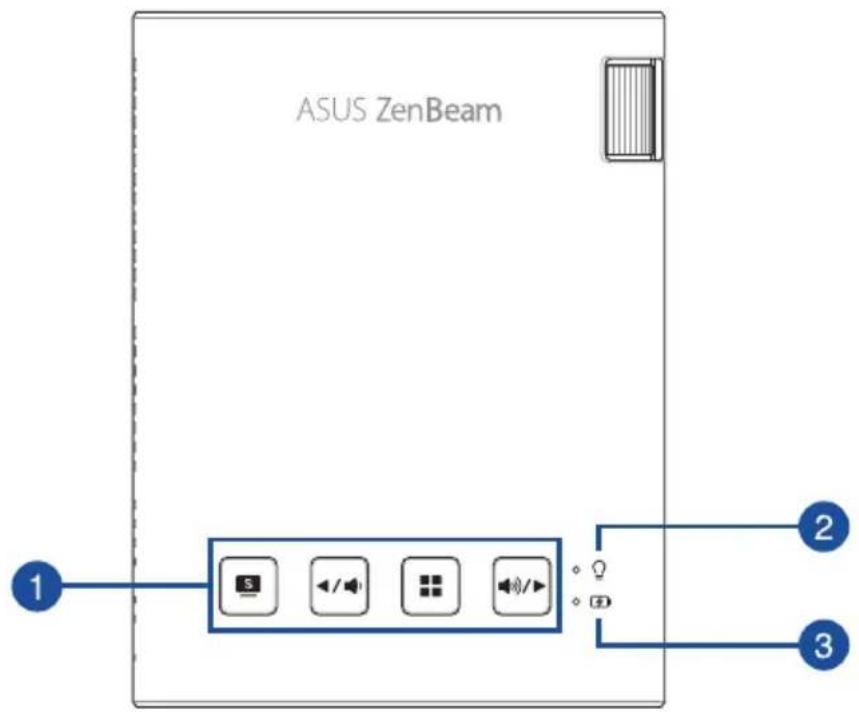

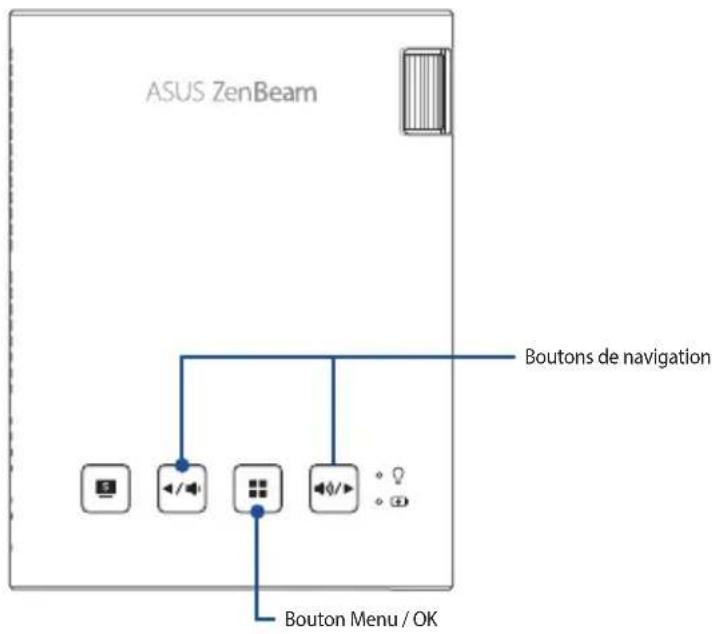

1 Boutons du panneau de contrôle

Ces boutons vous permettent de naviguer dans les menus de l'interface OSD. Individuellement, ces boutons correspondent aussi à différents réglages spécifiques du vidéoprojecteur LED, tels qu'expliqués ci-dessous.

Splendid/Quitter

Gauche/Diminuer le volume

Menu/OK

Droite/ Augmenter le volume

REMARQUE : Pour plus d'informations sur l'utilisation des boutons du panneau de contrôle, consultez le Chapitre 3 : Utilisation du vidéoprojecteur LED de ce manuel.

Témoin d'alimentation et témoin d'état de la batterie

Ce voyant lumineux vous aide à identifier l'état matériel actuel de votre vidéoprojecteur LED :

• S'allume lorsque le vidéoprojecteur LED est allumé.
• S'allume de couleur rouge ou verte en fonction de l'état de charge de la batterie.

Pour plus de détails sur la fonction de ce voyant lumineux comme indicateur d'état de la batterie, consultez le tableau ci-dessous :

Couleur	État
Vert fixe	Le vidéoprojecteur LED est relié à une source d'alimentation, fonctionne sur batterie et le niveau de charge de la batterie est supérieur à 25 %, ou fonctionne sur Power Bank.
Rouge fixe	Le vidéoprojecteur LED fonctionne sur batterie et le niveau de charge de la batterie est inférieur à 25 %.
Orange clignotant	La température du vidéoprojecteur LED est trop élevée et la luminosité du vidéoprojecteur LED diminue automatiquement. Le vidéoprojecteur LED s'éteindra automatiquement si la température reste trop élevée afin d'éviter tout risque de surchauffe.
Vert clignotant	Le vidéoprojecteur LED est actuellement utilisé comme batterie externe et charge votre appareil mobile.

Témoin de charge de la batterie

Ce voyant lumineux s'allume lorsque le vidéoprojecteur LED est relié à une source d'alimentation par le biais de son adaptateur secteur.

IMPORTANT ! Utilisez uniquement l'adaptateur secteur fourni pour charger la batterie et/ou alimenter le vidéoprojecteur LED.

Fonctionnalités étendues

Votre vidéoprojecteur LED est doté de certaines fonctionnalités pouvant être exécutées par le biais du bouton ☐ lorsque le vidéoprojecteur LED fonctionne sur batterie.

REMARQUE :

• Ces fonctionnalités ne sont pas disponibles lorsque le vidéoprojecteur LED est connecté à une source d'entrée HDMI® ou en mode WiFi.
• Pour arrêter ou changer le type de faisceau utilisé, appuyez simplement sur le bouton ⚪ jusqu'à ce que le faisceau soit modifié ou éteint.

IMPORTANT ! Vérifiez que la batterie du vidéoprojecteur LED dispose d'un niveau de charge suffisant avant d'utiliser cette fonctionnalité. La durée de vie de la batterie varie en fonction de l'utilisation.

Lampe torche

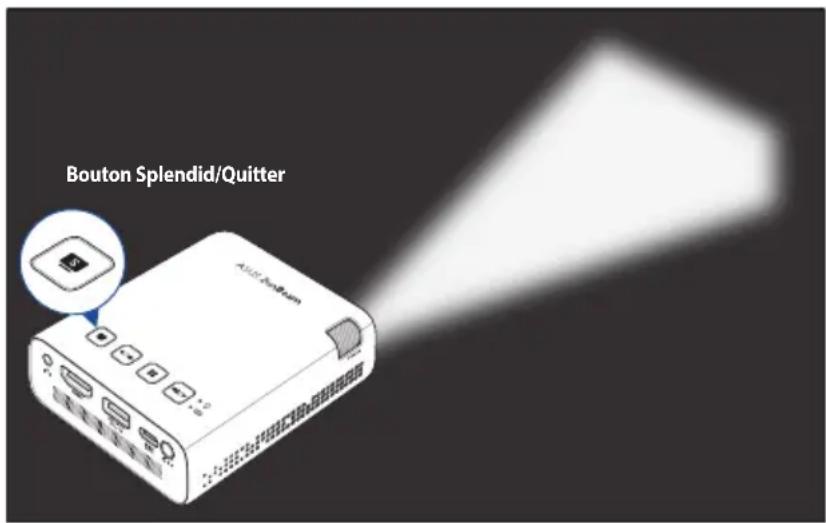

Cette fonctionnalité permet au vidéoprojecteur LED d'émettre un faisceau de lumière blanche constant.

Bouton Splendid/Quitter Auto-PlayBox

Pour utiliser le vidéoprojecteur comme lampe torche :

1. Déconnectez tous les périphériques et le dongle WiFi de votre vidéoprojecteur LED, puis appuyez sur le bouton d'alimentation pour l'allumer.

2. Appuyez plusieurs fois sur le bouton 3 jusqu'à ce que le vidéoprojecteur LED émette un faisceau de lumière blanche constant.

Mode SOS

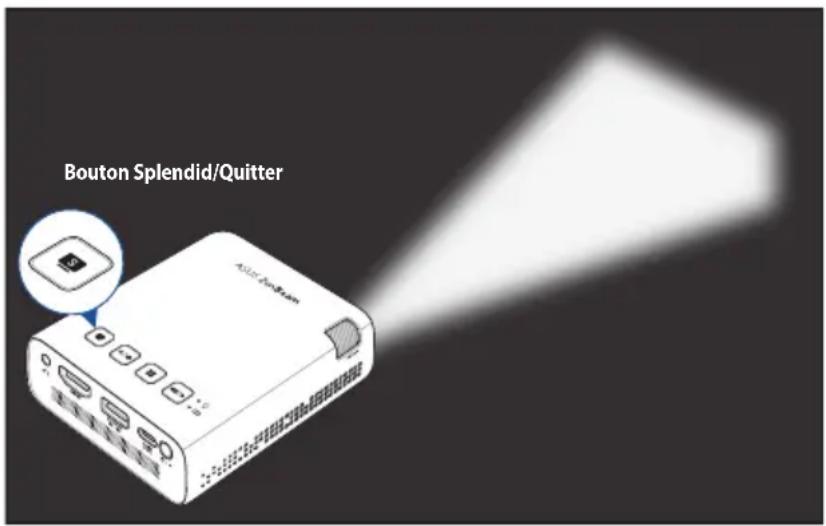

Cette fonctionnalité permet au vidéoprojecteur LED d'émettre un faisceau de lumière blanche clignotant.

Bouton Splendid/Quitter Auto-Bouton

Pour utiliser le vidéoprojecteur comme éclairage de secours :

1. Déconnectez tous les périphériques et le dongle WiFi de votre vidéoprojecteur LED, puis appuyez sur le bouton d'alimentation pour l'allumer.
2. Appuyez plusieurs fois sur le bouton 9 jusqu'à ce que le vidéoprojecteur LED émette un faisceau de lumière blanche constant.

Vue avant

1 ASUS

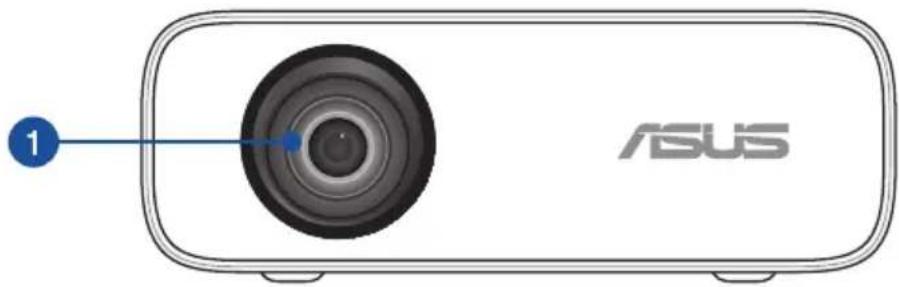

1 Lentille

La lentille transmet les images générées par l'appareil auquel le vidéoprojecteur est connecté.

AVERTISSEMENT!

- NE PAS toucher la lentille avec vos doigts ou tout objet pointu.

• NE PAS regarder directement dans la lentille.

Vue arrière

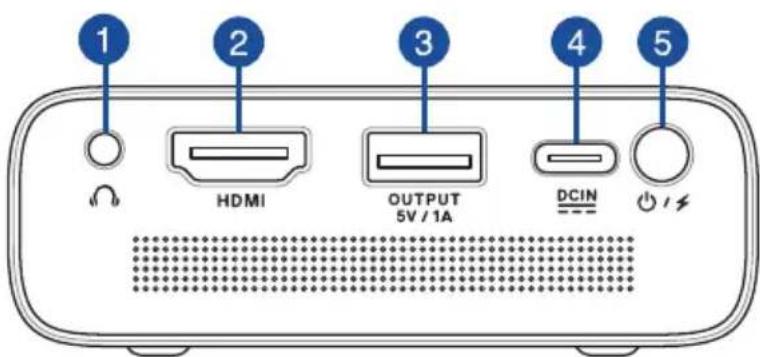

1 2 3 4 5 HDMI OUTPUT 5V / 1A DCIN +/-

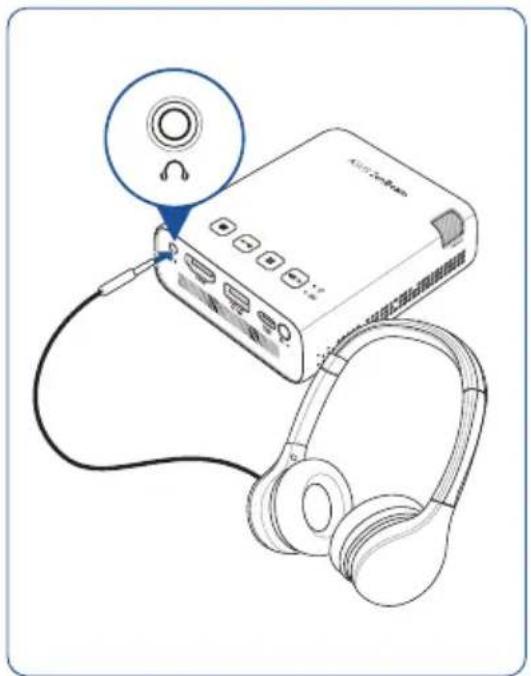

1 Prise de sortie audio

Cette prise est utilisée pour la connexion d'un casque.

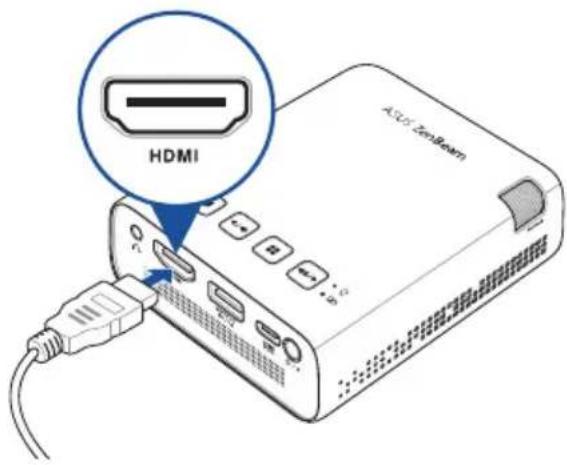

2 Port HDMI®

Ce port permet de brancher un câble HDMI®. Ils sont compatibles avec la norme HDCP permettant la lecture de disques Blu-ray et de tout autre contenu intégrant un verrou numérique.

3 Sortie d'alimentation / Port du dongle WiFi

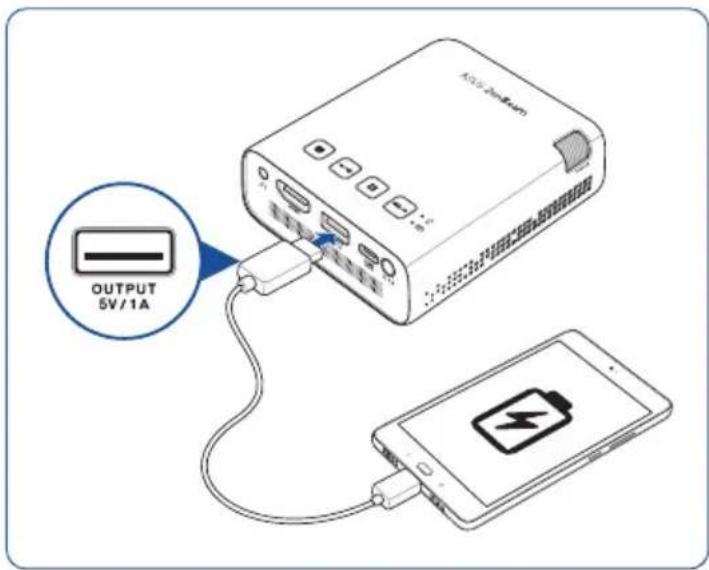

Cette prise fournit un courant de 5V/1A et permet de charger vos appareils mobiles lors de l'utilisation du vidéoprojecteur LED. Vous pouvez connecter votre appareil mobile à ce port pour le garder chargé tout en l'utilisateur avec votre vidéoprojecteur LED.

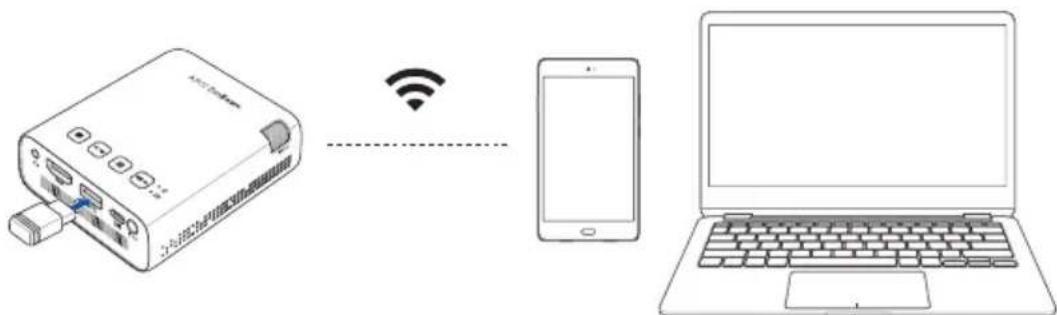

Vous pouvez également insérer un dongle WiFi afin de dupliquer l'écran ou diffuser du contenu à partir de votre appareil mobile.

REMARQUE : Pour plus de détails, consultez la section Utiliser la connexion WiFi de ce manuel.

4 Prise d'alimentation (CC)

Insérez l'adaptateur secteur dans cette prise pour alimenter le vidéoprojecteur LED et recharger sa batterie.

IMPORTANT ! Utilisez uniquement l'adaptateur secteur fourni pour charger la batterie et/ou alimenter le vidéoprojecteur LED.

AVERTISSEMENT ! L'adaptateur peut atteindre une température élevée lors de l'utilisation. Ne couvrez PAS l'adaptateur et tenez-le éloigné de vous lorsque celui-ci est branché à une source d'alimentation.

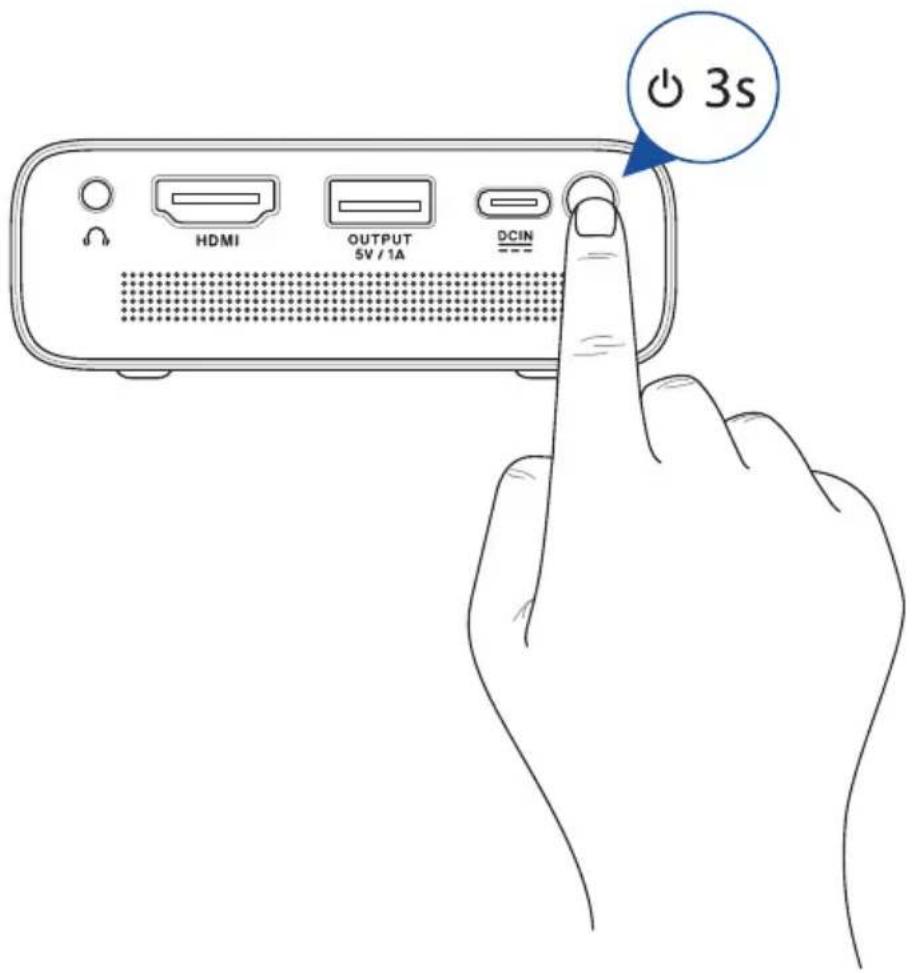

5 Bouton d'alimentation

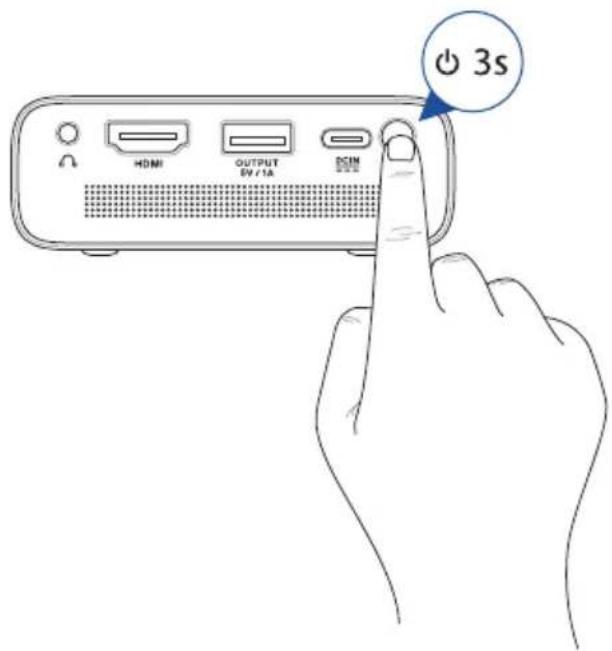

Maintenez ce bouton enfoncé pour allumer ou éteindre le vidéoprojecteur LED. Appuyez brièvement sur ce bouton pour activer ou désactiver le mode Power Bank.

Côté droit

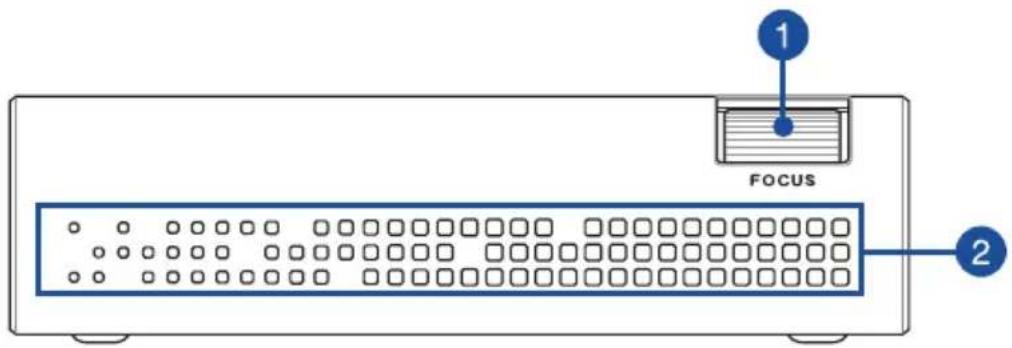

1 FOCUS 2

1 Molette de mise au point

La bague de mise au point vous permet de régler le focus de l'image du vidéoprojecteur LED.

2 Fentes d'aération

Les fentes d'aération permettent à l'air frais de refroidir le vidéoprojecteur et d'expulser l'excès de chaleur.

AVERTISSEMENT ! Assurez-vous qu'aucun papier, livre, tissu, câble ou autre ne bloque les fentes d'aération afin d'éviter tout risque de surchauffe.

Vue de dessous

ASUS 1

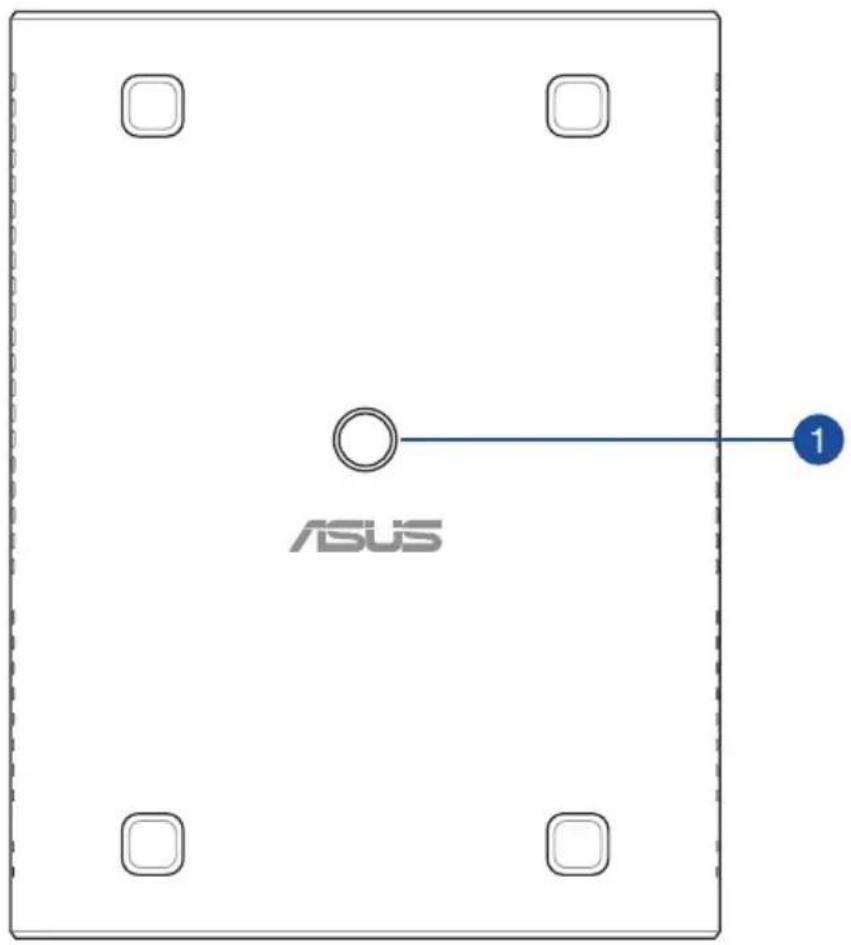

1 Interface de connexion pour trépied

Cette interface permet de relier le vidéoprojecteur LED à un trépied en utilisant une vis 1/4"-20UNC.

REMARQUE : Cette interface ne doit être utilisée qu'avec des trépieds d'une hauteur inférieure à 1 mètre.

Chapitre 2 : Configuration

Utiliser le vidéoprojecteur LED

Ce vidéoprojecteur LED portable se connecte aisément à vos appareils pour vous permettre d'ouvrir des fichiers multimédia et profiter de haut-parleurs SonicMaster de grande qualité.

Pour éviter de vous blesser et garantir le bon état de fonctionnement du vidéoprojecteur, veuillez suivre les instructions suivantes lors de l'utilisation de votre vidéoprojecteur LED.

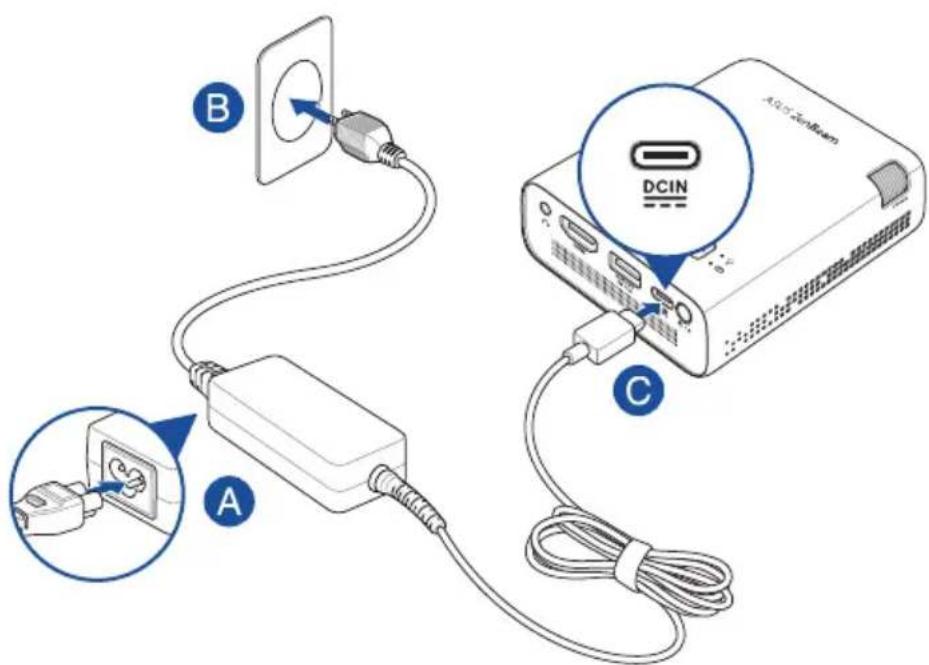

Connectez le vidéoprojecteur à l'adaptateur secteur

A. Connectez le cordon d'alimentation à l'adaptateur secteur.
B. Branchez l'adaptateur secteur sur une prise électrique fournissant un courant compris entre 100V et 240V.
C. Reliez l'autre extrémité de l'adaptateur secteur à la prise d'alimentation (CC) du vidéoprojecteur.

Chargez la batterie du vidéoprojecteur pendant 5 heures avant de l'utiliser pour la première fois.

A B C DCIN

REMARQUE : L'apparence de l'adaptateur secteur peut varier en fonction du modèle et de la région d'achat.

IMPORTANT!

• Utilisez uniquement l'adaptateur secteur fourni pour charger la batterie et/ou alimenter le vidéoprojecteur LED.
• Assurez-vous que le vidéoprojecteur est connecté à son adaptateur secteur avant de l'allumer pour la première fois. Branchez toujours le câble d'alimentation à une prise murale sans utiliser de rallonge. Pour votre sécurité, branchez uniquement cet appareil sur une prise électrique correctement reliée à la terre.
• Si vous utilisez le vidéoprojecteur en fonctionnement sur secteur, la prise électrique doit se trouver à proximité et être aisément accessible.
• Pour déconnecter le vidéoprojecteur de sa source d'alimentation, débranchez l'adaptateur secteur de la prise électrique.

AVERTISSEMENT!

Lisez attentivement les notices suivantes concernant la batterie de votre vidéoprojecteur LED :

• La capacité de la batterie peut varier en fonction de la température, de l'humidité et de l'utilisation du vidéoprojecteur.
• La batterie de l'appareil peut présenter un risque d'incendie ou de brûlure si celle-ci est retirée ou désassemblée.
• Lisez et suivez les indications de toutes les étiquettes d'avertissement pour éviter d'éventuelles blessures.
• Risque d'explosion si la batterie n'est pas correctement remplacée.
• Ne jetez PAS la batterie au feu.
• Ne tentez jamais de court-circuiter la batterie du vidéoprojecteur.
• Ne tentez jamais de désassembler ou de ré-assembler la batterie.
• Cessez d'utiliser l'appareil si la batterie fuit.
• La batterie et ses composants doivent être recyclés ou jetés de façon appropriée.
• Gardez la batterie et ses composants hors de portée des enfants.
• La mise au rebut de la batterie dans le feu ou un four chaud, ainsi que son découpage ou broyage mécanique, peuvent provoquer une explosion;
• Laisser la batterie dans un environnement extrêmement chaud peut provoquer une explosion ou une fuite de liquide/gaz inflammable;
• Une batterie soumise à une pression atmosphérique extrêmement faible peut provoquer une explosion ou une fuite de liquide/gaz inflammable.

Exigences en matière de cordon d'alimentation

Utilisez la prise CA appropriée à votre pays / région.

IMPORTANT ! Contactez votre revendeur si le cordon d'alimentation accompagnant votre vidéoprojecteur n'est pas compatible avec la source d'alimentation de votre pays / région.

REMARQUE : Il est fortement recommandé d'utiliser un périphérique source doté d'une prise de mise à la terre pour éviter les interférences dues aux fluctuations de tension.

Pour l'Australie et la Chine continentale Pour les États-Unis, le Canada, le Japon et Taiwan

Pour l'Europe continentale Pour le Royaume-Uni

Connectez le vidéoprojecteur à votre appareil

Prise de sortie audio HDMI

Prise de sortie d'alimentation (5V/1A)

OUTPUT 5V/1A

Appuyez sur le bouton d'alimentation

HDMI OUTPUT 5V / 1A DCIN 3s

REMARQUE : La batterie du vidéoprojecteur LED ne peut pas être rechargée lorsque le vidéoprojecteur est en cours d'utilisation. Consultez l'état du témoin lumineux dédié à la batterie pour connaître son état de charge actuel. Pour plus de détails, consultez la section Vue de dessus de ce manuel.

Ajuster la mise au point

REMARQUE : Utilisez une image fixe pour régler le focus.

Déplacez la molette de mise au point vers le haut ou le bas pour régler la mise au point de l'image.

Votre vidéoprojecteur LED prend en charge les modes paysage (standard) et portrait. Pour utiliser le mode portrait, faites pivoter le vidéoprojecteur en position verticale. L'image verticale peut être affichée en plein écran sans barres noires latérales.

REMARQUE : Votre vidéoprojecteur LED vous permet de dupliquer l'écran ou diffuser du contenu à partir de votre appareil mobile, consultez la section Utiliser la connexion WiFi de ce manuel pour plus de détails.

Taille d'écran et distance de projection

Réglez la distance située entre le vidéoprojecteur LED et l'écran de projection à l'aide du tableau ci-dessous.

Taille d'écran						Distance de projection
Diagonale Horizontale Verticale
pouces	mm	pouces mm	pouces	mm	pouces mm
30 762	26,14	664 14,72	374 31,29	795
40 1016	34,88	886 19,60	498 41,77	1061
50 1270	43,58	1107 24,52	623 52,24	1327
60 1524	52,28	1328 29,40	747 62,71	1593
70 1778	61	1550 34,33	872 73,07	1856
80 2032	69,72	1771 39,21	996 83,54	2122
90 2286	78,42	1992 44,13	1121 94,05	2389
100 2540	87,12	2213 49,05	1246 104,48	2654
110 2794	95,86	2435 53,93	1370 114,96	2920
120 3048	104,56	2656 58,85	1495 125,39	3185

Chapitre 3 : Utilisation du vidéoprojecteur LED

Utiliser le vidéoprojecteur LED pour la première fois

ASUS ZenBeam Boutons de navigation Bouton Menu / OK

Suivez les instructions suivantes lors de la première utilisation de votre vidéoprojecteur LED.

REMARQUE : Assurez-vous que le vidéoprojecteur est connecté à son adaptateur secteur avant de l'allumer pour la première fois. Il est fortement recommandé d'utiliser une prise reliée à la terre lors de l'utilisation de l'adaptateur secteur du vidéoprojecteur.

1. Installez votre vidéoprojecteur LED, puis maintenez enfoncé le bouton d'alimentation pendant trois (3) secondes pour le démarrer.
2. Appuyez sur le bouton 🏠/µ ou 📁 du panneau de contrôle de votre vidéoprojecteur LED pour parcourir les options de langue disponibles.

1. Après avoir choisi votre langue préférée, appuyez sur le bouton de votre vidéoprojecteur LED pour définir cette langue sur l'appareil.
2. Vous pouvez dès lors utiliser le vidéoprojecteur pour afficher du contenu à partir de votre dispositif d'entrée. L'écran AUCUN SIGNAL peut apparaître si aucun dispositif d'entrée n'est connecté au vidéoprojecteur ou si celui-ci n'a pas été détecté.
3. Appuyez sur le bouton ☐ du panneau de contrôle de votre vidéoprojecteur LED pour lancer l'interface OSD.

Utiliser l'interface OSD

Votre vidéoprojecteur LED est un appareil plug-and-play intégrant un menu OSD (affichage sur écran) doté d'un ensemble de programmes et de paramètres vous permettant de profiter pleinement de votre vidéoprojecteur.

Lancez l'interface OSD en appuyant sur le bouton ☐ du panneau de contrôle de votre vidéoprojecteur LED.

ASUS

REMARQUE : Pour plus de détails, consultez la section «Options de l'interface OSD» de ce manuel.

Pour faire défiler les options de l'interface OSD, appuyez sur les boutons de navigation (◄/◄) / ♦ du panneau de contrôle de votre vidéoprojecteur LED. Après avoir ajusté les paramètres, appuyez sur le bouton 🔵 pour enregistrer les nouveaux paramètres et appuyez sur 🔺 pour revenir à l'écran d'accueil.

Connexion sans fil (sur une sélection de modèles uniquement)

Le dongle WiFi optionnel vous permet de projeter l'écran de votre appareil ou de diffuser du contenu depuis votre appareil vers votre vidéoprojecteur LED. Le processus de configuration peut différer légèrement d'un appareil à l'autre.

Assurez-vous de faire ce qui suit avant de commencer la duplication d'écran ou la diffusion de contenu multimédia à partir de votre appareil :

1. Insérez le dongle WiFi dans le port USB Type-A de votre vidéoprojecteur LED.
2. Vous devriez être automatiquement basculé en mode de projection sans fil.

REMARQUE : Si vous n'êtes pas automatiquement basculé en mode de projection sans fil, vous changer de mode via l'interface OSD. Appuyez sur puis sélectionnez Duplication.

1. Activez le WiFi sur votre appareil.

• Les noms des options peuvent varier en fonction de l'appareil. Pour plus d'informations, reportez-vous au manuel fourni avec votre appareil.
• Assurez-vous que votre système d'exploitation mobile est à jour avant de démarrer le processus de duplication et de diffusion.

Sur les appareils Android

1. Appuyez sur Smart Mirroring (Duplication intelligente) ou Diffuser et connectez-vous à l'identifiant (SSID) de votre vidéoprojecteur LED comme indiqué à l'écran.
2. Débutez la projection de l'écran de votre appareil mobile sur le vidéoprojecteur LED.

Sur les appareils iOS

1. Activez le WiFi et sélectionnez le SSID de votre vidéoprojecteur LED (comme indiqué sur l'écran projeté) dans la liste des réseaux disponibles.
2. Saisissez le mot de passe du vidéoprojecteur (comme indiqué sur l'écran projeté) pour vous connecter.
3. Appuyez sur Duplication d'écran et connectez-vous à l'identifiant (SSID) de votre vidéoprojecteur LED comme indiqué sur l'écran projeté.
4. Débutez la projection de l'écran de votre appareil mobile sur le vidéoprojecteur LED.

Sur un ordinateur portable Windows

1. Appuyez sur la touche Windows (eu) +K.
2. Sélectionnez le SSID de votre vidéoprojecteur LED (comme indiqué sur l'écran projeté) dans la liste des appareils.
3. Saisissez le mot de passe du vidéoprojecteur (comme indiqué sur l'écran projeté) pour vous connecter et lancer la duplication.

Sur un MacBook

1. Sélectionnez le SSID de votre vidéoprojecteur LED (comme indiqué sur l'écran projeté) dans la liste des réseaux WiFi de votre MacBook.
2. Saisissez le mot de passe du vidéoprojecteur (comme indiqué sur l'écran projeté) pour vous connecter.
3. Ouvrez votre navigateur et saisissez l'URL (http://192.168.xxx.xxx) comme indiqué sur l'écran projeté. Vous serez dirigé vers une page Web afin de connecter votre vidéoprojecteur LED au réseau WiFi.

REMARQUE :

• Assurez-vous que votre appareil et votre vidéoprojecteur LED sont connectés au même réseau WiFi avant de passer à l'étape suivante.

• Pour vous connecter à un autre réseau WiFi, répétez l'étape 3 et sélectionnez le réseau WiFi que vous préférez sur la page Web.

• Ouvrez le Centre de contrôle sur votre Mac et sélectionnez Duplication d'écran. Dans la liste des appareils, sélectionnez le vidéoprojecteur LED pour démarrer la duplication.

Scannez le code QR pour regarder la vidéo d'instructions :

REMARQUE : Votre vidéoprojecteur peut sembler différent de celui de la vidéo, mais l'interface et les étapes à suivre sont les mêmes.

Diffusion en continu

Diffusion à partir d'une vidéo YouTube ou Facebook

Réglages standards

1. Activez le WiFi et sélectionnez le SSID de votre vidéoprojecteur LED (comme indiqué sur l'écran projeté) dans la liste des réseaux disponibles.
2. Saisissez le mot de passe du vidéoprojecteur (comme indiqué sur l'écran projeté) pour vous connecter.
3. Ouvrez votre navigateur et saisissez l'URL (http://192.168.xxx.xxx) comme indiqué sur l'écran projeté. Vous serez dirigé vers une page Web afin de connecter votre vidéoprojecteur LED au réseau WiFi.

REMARQUE :

• Assurez-vous que votre appareil et votre vidéoprojecteur LED sont connectés au même réseau WiFi avant de passer à l'étape suivante.

• Pour vous connecter à un autre réseau WiFi, répétez l'étape 3 et sélectionnez le réseau WiFi que vous préférez sur la page Web.

• Ouvrez l'application YouTube ou Facebook, puis appuyez sur le bouton Diffuser sur l'écran de la vidéo. Dans la liste des appareils, sélectionnez le vidéoprojecteur LED vers lequel vous souhaitez diffuser.

• Une fois connecté, sélectionnez la vidéo que vous souhaitez regarder et appuyez sur Lire. Votre contenu commencera à être diffusé par le vidéoprojecteur.

Scannez le code QR pour regarder la vidéo d'instructions :

REMARQUE : Votre vidéoprojecteur peut sembler différent de celui de la vidéo, mais l'interface et les étapes à suivre sont les mêmes.

Utiliser la connexion USB

Le port USB Type-A vous permet de projeter l'écran de votre appareil ou de diffuser du contenu depuis votre appareil vers votre vidéoprojecteur LED. Le processus de configuration peut différer légèrement d'un appareil à l'autre.

Assurez-vous que le câble USB est correctement inséré dans votre vidéoprojecteur LED avant de démarrer la duplication d'écran ou la diffusion multimédia depuis votre appareil.

Diffusion en continu

Depuis un téléphone Android

1. Reliez l'autre extrémité du câble USB à votre téléphone.
2. Téléchargez et installez MiraPlug sur votre téléphone.
3. Ouvrez MiraPlug et appuyez sur Diffuser.

Depuis un téléphone iOS

1. Reliez l'autre extrémité du câble USB à votre smartphone.
2. Appuyez sur Se fier lorsqu'il vous est demandé de confirmer que vous souhaitez autoriser votre vidéoprojecteur LED à accéder à votre téléphone.

Options de l'interface OSD

Consultez les pages suivantes pour plus de détails sur chacune des options de l'interface OSD.

Volume

Sélectionnez cette option pour régler le volume du fichier audio lu à partir du vidéoprojecteur LED.

Vous pouvez régler le volume sur une échelle de 0 à 10, ou maintenir ou ▶/▶ enfoncé pour couper rapidement le son ou régler le volume au maximum.

Entrée

Sélectionnez cette option pour configurer la source d'entrée de votre vidéoprojecteur LED.

ASUS Splendid

Sélectionnez cette option pour activer différents modes d'affichage. Vous pouvez également lancer directement cette option de menu en appuyant sur 📄. Options disponibles : Lumineux, Standard, Cinéma et ÉCO

Luminosité

Sélectionnez cette option pour régler la luminosité de l'image projetée. L'échelle de réglage de la luminosité est comprise entre 0 et 10, du niveau de luminosité le plus sombre au niveau le plus clair.

Contraste

Sélectionnez cette option pour régler le contraste de l'image projetée. L'échelle de réglage du contraste est comprise entre 0 et 10, du niveau de contraste des couleurs le plus faible au niveau le plus élevé.

Keystone

Sélectionnez cette option pour régler la correction Keystone de l'image projetée.

REMARQUE : Si vous souhaitez activer la fonction de correction Keystone automatique après un réglage manuel, accédez au menu de Configuration et activez Correction Keystone automatique.

Position du vidéoprojecteur

Sélectionnez cette option pour modifier l'orientation de l'image projetée en fonction du positionnement du vidéoprojecteur LED.

Les options de positionnement suivantes sont disponibles : Table avant et Table arrière.

Configuration

Sélectionnez cette option de menu pour configurer les paramètres suivants :

• Langue - Cette option permet de sélectionner la langue de l'interface OSD.
• Réinitialiser - Cette option permet de restaurer les valeurs par défaut du vidéoprojecteur LED ou du réseau WiFi.
• Correction Keystone automatique - Cette option vous permet d'activer ou de désactiver la correction Keystone automatique.
• Détection automatique du placement au plafond - Cette option permet d'activer ou désactiver la détection automatique du placement au plafond.
• Alimentation automatique - Cette option vous permet d'activer ou désactiver la fonction d'alimentation automatique lorsque votre vidéoprojecteur LED est connecté à un périphérique HDMI® et branché à une source d'alimentation à l'aide de son adaptateur secteur.
• Temps d'affichage de l'OSD - Permet de définir le délai d'expiration (en secondes) de l'affichage de l'interface OSD à l'écran.
• Délai d'extinction - Cette option vous permet de sélectionner Auto (15 minutes) ou de définir le délai d'extinction du vidéoprojecteur LED en l'absence de signal HDMI®.

Informations

Sélectionnez cette option de menu pour obtenir une vue d'ensemble des informations de votre vidéoprojecteur LED.

ASUS Information Modèle Version du firmware Résolution du dispositif d'entrée E1R A918 1080p@60Hz

Éteindre le vidéoprojecteur LED

1. Appuyez sur le bouton d'alimentation.

3s HDMI OUTPUT EV/1A DCM 2.5V

1. Lorsque le message suivant apparaît, appuyez de nouveau sur le bouton d'alimentation pour éteindre votre vidéoprojecteur LED. Si vous devez rallumer votre vidéoprojecteur LED immédiatement après l'avoir éteint, veuillez attendre que le voyant d'alimentation et le voyant d'état de la batterie s'éteignent.

ASUS

Power Off

Nom du produit : Vidéoprojecteur LED

Cet appareil a été testé et déclaré conforme aux limites relatives aux appareils numériques de classe B, en accord avec la Section 15 de la réglementation de la Commission Fédérale des Communications (FCC). Ces limites sont conçues pour offrir une protection raisonnable contre les interférences nuisibles en installation résidentielle. Cet appareil génère, utilise et peut émettre de l'énergie de radiofréquence et, s'il n'est pas installé et utilisé en accord avec les instructions, peut créer des interférences nuisibles aux communications radio. Cependant, il n'y a pas de garantie que des interférences ne surviendront pas dans une installation particulière. Si cet appareil crée des interférences nuisibles à la réception de la radio ou de la télévision (il est possible de le déterminer en éteignant puis en rallumant l'appareil), l'utilisateur est encouragé à essayer de corriger les interférences par l'une ou plusieurs des mesures suivantes :

• Réorienter ou repositionner l'antenne de réception.
• Augmenter la distance entre l'appareil et le récepteur.
• Brancher l'appareil sur une prise secteur d'un circuit différent de celui auquel le récepteur est branché.
• Consulter le revendeur ou un technicien radio/TV qualifié pour obtenir de l'aide.

Cet appareil est conforme à l'alinéa 15 des règles établies par la FCC. Son utilisation est sujette aux deux conditions suivantes :

1. Cet appareil ne doit pas créer d'interférences nuisibles, et
2. Cet appareil doit tolérer tout type d'interférences, y compris celles susceptibles de provoquer un fonctionnement non souhaité de l'appareil.

Modèle : E1R

Précautions d'emploi de l'appareil

a. N'utilisez pas le produit ou soyez particulièrement vigilant quant à votre sécurité lors de l'utilisation de cet appareil dans certains lieux (les avions, les aéroports, les hôpitaux, les stations-service et les garages professionnels).
b. Évitez d'utiliser cet appareil à proximité de dispositifs médicaux implantés lors d'un appel téléphonique. Si vous portez un implant électronique (stimulateurs cardiaques, pompes à insuline, neurostimulateurs...), veuillez impérativement respecter une distance minimale de 15 centimètres entre cet appareil et l'implant pour réduire les risques d'interférence.
c. Utilisez cet appareil dans de bonnes conditions de réception pour minimiser le niveau de rayonnement. Ce n'est pas toujours le cas dans certaines zones ou situations, notamment les parkings souterrains, les ascenseurs, en train ou en voiture ou tout simplement dans un secteur mal couvert par le réseau.
d. Tenez cet appareil à distance du ventre des femmes enceintes et du bas-ventre des adolescents.

Déclaration de conformité aux normes environnementales internationales

ASUS développe une conception écologique pour tous ses produits et s'assure que des standards élevés en terme de protection de l'environnement sont respectés tout au long du processus de fabrication. De plus, ASUS met à votre disposition des informations sur les différentes normes de respect de l'environnement.

Consultez le site http://csr.asus.com/english/Compliance.htm pour plus d'informations sur les normes auxquelles les produits ASUS sont conformes

Japan JIS-C-0950 Material Declarations

EU REACH SVHC

Korea RoHS

Services de reprise et de recyclage

Les programmes de recyclage et de reprise d'ASUS découlent de nos exigences en terme de standards élevés de respect de l'environnement. Nous souhaitons apporter à nos clients des solutions permettant de recycler de manière responsable nos produits, batteries et autres composants ainsi que nos emballages. Veuillez consulter le site http://csr.asus.com/english/Takeback.htm pour plus de détails sur les conditions de recyclage en vigueur dans votre pays.

Déclaration d'ISED relative à l'exposition aux fréquences radio au Canada

Cet appareil a été testé et déclaré conforme aux limites relatives aux appareils numériques de classe B, en accord avec le Règlement sur les interférences radio du Département des communications du Canada.

Cet appareil numérique de classe B est conforme à la norme canadienne ICES-003.

Connectivité HDMI®

HDMI A251 ZonBoxn

	Appareils dotés d'un port HDMI	• Câble HDMI vers HDMI
	Appareils dotés d'un port micro HDMI	• Adaptateur micro HDMI vers HDMI• Câble HDMI vers HDMI
	Appareils iOS dotés d'un port LightningTM	• Adaptateur LightningTM AV numérique• Câble HDMI vers HDMI
	Appareils dotés d'un port USB 3.2 Gen 2 Type-C®	• Adaptateur AV numérique USB 3.2 Gen 2 Type-C®• Câble HDMI vers HDMI

Timings PC

HDMI (PC)

Mode Résolution		Fréquence de rafraî-chissement (Hz)	Fréquence horizontale (KHz)	Horloge (MHz)
VGA 640x480 60,0	31,5 25,175
VGA 640x480 66,9	33,2 23,900
720x480_60 720x480 60,0 29,7 23,700
720x576_50 720x576 50,0 29,5 23,600
832x624_75 832x624 74,9 25,4 23,100
XGA 1024x768 60,0	48,3 65,000
XGA 1024x768 75,0	60,0 78,750
XGA 1024x768 60,0	65,0 65,000
720p 1280x720 60,0	45,0 74,250
720p 1280x720 50,0	36,8 50,000
WXGA 1280x800 60,0	49,7 83,500
SXGA 1280x1024	60,0 64,0	108,000
UXGA	1600x900 60,0	55,5 93,250
SVGA 800x600 60,0	37,9 40,000
WXGA+	1440x900 60,0	55.9 106,500
WSXGA+	1680x1050	60,0 65,3	146,250
1080p	1920x1080	60,0 67,5	148,500
PowerBook G4	1024x768 60,0	48,4	65,000
MAC13	640x480 66,7	35,0	30,240
MAC16	832x624 74,5	49,7	57,280
MAC19	1024x768 75,0	60,2	80,000
MAC21	1152x870 75,0	68,7	100,000
MAC21	1152x864 60,0	53,3	65,600

HDMI (Vidéo)

Timing Résolution		Fréquence verticale (Hz)	Fréquence horizontale (KHz)	Fréquence d'horloge de pixel (MHz)
480i	720x480(1440x480)16:9	59,94 (29,97) 15,7	27,000
576i	720x576(1440x576) 16:9	50 (25) 15,6 27,000
480p 720x480 16:9 59,9 31,5 27,000
576p 720x576 16:9 50,0 31,3 27,000
720p 1280x720 60,0 45,0 74,250
720p 1280x720 50,0 37,5 74,250
1080i 1920x1080 60 (30) 33,8 74,250
1080i 1920x1080 50 (25) 28,1 74,250
1080p 1920x1080 23,97/24 27,0 74,250
1080p 1920x1080 60,0 67,5 145,500
1080p 1920x1080 50,0 56,3 145,500
1080p 1920x1080 25,0 28,1 74,250
1080p 1920x1080 30,0 33,8 74,250
Limites graphiques du moniteur source	Balayage horizontal : 15k-75kHz
	Balayage vertical : 24-60 Hz
	Fréquence de pixel max. : 170 MHz (numérique)

Caractéristiques du vidéoprojecteur LED E1R

Affichage	Technologie	DLP® 0.2"
	Source de lumière	LED R/G/B
	Durée de vie de la source de lumière	20000 heures
	Résolution (native)	WVGA 854 x 480
	Émission lumineuse	200 lumens
	Ratio de contraste	500:1
	Saturation (NTSC)	100 %
	Couleurs affichées	16,7 millions
Lentille de projection	Rapport de projection	1.2:1 (37,6 @1 m @16:9)
	Distance de projection	0,5 m à 3 m
	Taille de projection	48 cm à 280 cm
	Décalage	100 %
	Ratio du zoom	Fixe
Vidéo	Modes	Lumineux, Standard, Théâtre, ECO
	Correction Keystone	Vertical ±40°
	Correction Keystone automatique	Oui
	Positionnement du vidéo-projecteur	Table avant, Table arrière
Fonctionnalités Audio	Haut-parleurs intégrés	Haut-parleur 2W (Technologie ASUS SonicMaster Audio)

(continue à la page suivante)

Signal Fréquence	Fréquence du signal numérique Fréquence	24,7 KHz(H) à 74,6 KHz(H) / 50 Hz(V) à 60 Hz(V)
Alimentation	Allumé	≤ 45W
	En veille	< 0,5 W
Batterie	Batterie interne	2850 mAh (5V@1A)
	Durée de vie de la batterie	Jusqu'à 4 heures
Bruit	Bruit acoustique	30 dB (en mode Standard)28 dB (en mode Théâtre)
Entrées/ Sorties	Entrée PC	HDMI 1.4b
	Sortie audio	Sortie casque
	Port USB 2.0	Oui (5V@1A)
Design mécanique	Couleur du boîtier	Gris argent
	Interface de connexion pour trépied	Oui
	Boutons	Oui
	Couvercle de lentille	Non
Dimensions	Dimensions physiques	108 mm x 84 mm x 29 mm (L x l x H)
Poids	Poids net (estimé.)	310 g

(continue à la page suivante)

Température de fonctionnement	0°C à 35°C
Humidité de fonctionnement	20 % à 90 %
Accessoires	Étui de protection souple, sac à cordon, câble HDMI, guide de démarrage rapide, carte de garantieSur une sélection de modèlesDongle, cordon d'alimentation, câble USB
Homologations	FCC / CE / CB / RCM / VCCI / IEC62471 / CEC

REMARQUE :

• Les caractéristiques sont sujettes à modifications sans préavis.
• La disponibilité du produit peut varier selon le pays d'achat.
• Les noms de sociétés et de produits mentionnés dans ce document sont des marques commerciales ou des marques déposées de leurs propriétaires respectifs.
