Type de produit	Répartiteur/Booster DMX 8 voies
Marque	BeamZ
Modèle	DMX8
Catégorie	Contrôleur DMX
Alimentation	220-240 V~ / 50 Hz
Fusible	10-16 A, remplaçable par un technicien
Nombre de sorties DMX	8 sorties (XLR 3 pôles) + 1 sortie de repiquage
Connectique	Entrée DMX (XLR 3 ou 5 pôles), 8 sorties DMX (XLR 3 pôles), sortie de repiquage (XLR 3 pôles)
Indicateurs	LED Power, LED DMX, VU-mètre à LED pour signal DMX
Fonctions principales	Distribution et amplification du signal DMX-512 sur 8 sorties, avec fonction de repiquage (daisy chain)
Température de fonctionnement	5°C à 35°C (41°F à 95°F)
Utilisation	Intérieur uniquement, ne pas exposer à l'humidité
Sécurité	Débrancher avant entretien, ne pas ouvrir le boîtier, mise à la terre obligatoire, ne pas utiliser de dimmer, utiliser un circuit protégé
Entretien	Nettoyer avec un chiffon sec, ne pas utiliser de produits chimiques
Pièces détachées	Utiliser exclusivement des pièces d'origine, confier les réparations à un technicien agréé
Informations générales	Certification CE, garantie caduque en cas de modification, conserver l'emballage d'origine pour le transport

FOIRE AUX QUESTIONS - DMX8 BeamZ

Comment brancher le DMX8 ?

Reliez la sortie DMX de votre contrôleur à l'entrée DMX du DMX8. Utilisez les sorties 1 à 8 pour connecter vos appareils DMX. Si vous devez chaîner plusieurs répartiteurs, utilisez la sortie DMX OUT (repiquage) pour relier l'entrée du suivant.

Que faire si la LED DMX ne s'allume pas ?

Vérifiez que le signal DMX arrive bien à l'entrée et que le câble n'est pas défectueux. Assurez-vous que l'interrupteur TERMINATE est correctement positionné (ON en bout de chaîne, OFF sinon).

Comment terminer une ligne DMX ?

Sur le dernier appareil de la chaîne DMX, activez la résistance de terminaison (interrupteur TERMINATE sur ON). Si votre appareil n'en possède pas, soudez une résistance de 120 ohms entre les broches 2 et 3 d'une fiche XLR et branchez-la sur la sortie DMX du dernier appareil.

Quel type de câble utiliser ?

Utilisez des câbles DMX de bonne qualité, avec impédance 120 ohms. Le DMX8 est compatible avec les connecteurs XLR 3 pôles et 5 pôles (adaptateur nécessaire pour ce dernier).

Puis-je utiliser des câbles XLR 5 pôles ?

Oui, mais vous devez utiliser un adaptateur XLR 5 pôles vers XLR 3 pôles. Le tableau de conversion est fourni dans la notice : broche 1 (masse), broche 2 (Data -), broche 3 (Data +), broches 4 et 5 non utilisées.

Comment remplacer le fusible ?

Débranchez l'appareil. Ouvrez le porte-fusible à l'arrière à l'aide d'un petit tournevis. Retirez l'ancien fusible et remplacez-le par un fusible de même type et valeur (10-16 A). Remettez le porte-fusible en place.

L'appareil chauffe-t-il normalement ?

Pendant le fonctionnement, le boîtier peut devenir chaud. C'est normal. Évitez de le toucher pendant l'utilisation et assurez une ventilation suffisante (au moins 1 mètre autour de l'appareil).

Puis-je utiliser l'appareil en extérieur ?

Non, le DMX8 est conçu pour une utilisation en intérieur uniquement. Ne l'exposez pas à la pluie ou à l'humidité pour éviter tout risque d'incendie ou de décharge électrique.

Que faire en cas d'odeur anormale ?

Une légère odeur lors de la première utilisation est normale. Si l'odeur persiste ou est forte, débranchez immédiatement l'appareil et contactez votre revendeur. N'ouvrez pas le boîtier.

Comment nettoyer l'appareil ?

Débranchez l'appareil. Utilisez un chiffon sec et doux pour nettoyer le boîtier. N'utilisez jamais de produits chimiques ou d'aérosols qui pourraient endommager le revêtement ou les interrupteurs.

MODE D'EMPLOI DMX8 BeamZ

Nous vous remercions d'avoir acheté un appareil Beamz. Veuillez lire la présente notice avant l'utilisation afin de pouvoir en profiter pleinement.

Veuillez lire la notice avant utilisation. Respectez impérativement les instructions afin de continuer à bénéficier de la garantie. Prenez toutes les précautions nécessaires pour éviter tout incendie ou décharge électrique. Seul un technicien spécialisé peut effectuer les réparations. Nous vous conseillons de conserver la présente notice pour pouvoir vous y reporter ultérieurement.

• Avant d'utiliser l'appareil, prenez conseil auprès d'un spécialiste. Lors de la première mise sous tension, il est possible qu'une odeur soit perceptible. C'est normal, l'odeur disparaîtra peu de temps après.
• L'appareil contient des composants porteurs de tension. N'OUVREZ JAMAIS le boîtier.
• Ne placez pas des objets métalliques ou du liquide sur l'appareil, cela pourrait causer des décharges électriques et dysfonctionnements.
• Ne placez pas l'appareil à proximité de sources de chaleur, par exemple radiateur. Ne positionnez pas l'appareil sur une surface vibrante. N'obturez pas les ouïes de ventilation.
• L'appareil n'est pas conçu pour une utilisation en continu.
• Faites attention au cordon secteur, il ne doit pas être endommagé.
• Lorsque vous débranchez l'appareil de la prise secteur, tenez-le par la prise, ne tirez jamais sur le cordon.
• Ne branchez pas et ne débranchez pas l'appareil avec les mains mouillées.
• Seul un technicien spécialisé peut remplacer la fiche secteur et / ou le cordon secteur.
• Si l'appareil est endommagé et donc les éléments internes sont visibles, ne branchez pas l'appareil, NE L'ALLUMEZ PAS. Contactez votre revendeur. NE BRANCHEZ PAS l'appareil à un rhéostat ou un dimmer.
• Pour éviter tout risque d'incendie ou de décharge électrique, n'exposez pas l'appareil à la pluie ou à l'humidité.
• Seul un technicien habilité et spécialisé peut effectuer les réparations
• Branchez l'appareil à une prise 220-240 V/50 Hz avec terre, avec un fusible 10-16 A.
• Pendant un orage ou en cas de non utilisation prolongée de l'appareil, débranchez l'appareil du secteur.
• En cas de non utilisation prolongée de l'appareil, de la condensation peut être créée. Avant de l'allumer, laissez l'appareil atteindre la température ambiante. Ne l'utilisez jamais dans des pièces humides ou en extérieur.

• Pendant le fonctionnement, le boîtier est très chaud. Ne le touchez pas pendant le fonctionnement et juste après.

• Afin d'éviter tout accident en entreprise, vous devez respecter les conseils et instructions.

• Assurez l'appareil avec une élingue de sécurité s'il doit être monté au plafond. Utilisez un système de crochets. Assurez-vous que personne ne puisse se trouver sous l'appareil. Il doit être monté à 50 cm au moins de tout matériau inflammable et à un mètre au moins de toute surface pour garantir son bon refroidissement.
• Cet appareil contient des LEDs de grande intensité. Ne regardez pas directement les LEDs pour éviter tout troubles de la vision.
• N'allumez pas et n'éteignez pas l'appareil de manière répétée. Cela réduit sa durée de vie.
• Conservez l'appareil hors de la portée des enfants. Ne laissez pas l'appareil sans surveillance.
• N'utilisez pas d'aérosols pour nettoyer les interrupteurs. Les résidus créent des dépôts et de la graisse. En cas de dysfonctionnement, demandez conseil à un spécialiste.
• Ayez toujours les mains propres pour utiliser l'appareil.
• Ne forcez pas les réglages.
• Si l'appareil est tombé, faites-le toujours vérifier par un technicien avant de le rallumer.
• Pour nettoyer l'appareil, n'utilisez pas de produits chimiques qui abîment le revêtement, utilisez uniquement un tissu sec.
• Tenez toujours l'appareil éloigné de tout équipement électrique pouvant causer des interférences.
• Pour toute réparation, il faut impérativement utiliser des pièces d'origine, sinon il y a risque de dommages graves et / ou de radiations dangereuses.
• Eteignez toujours l'appareil avant de le débrancher du secteur et de tout autre appareil. Débranchez tous les cordons avant de déplacer l'appareil.
• Assurez-vous que le cordon secteur n'est pas abîmé si des personnes viennent à marcher dessus. Avant toute utilisation, vérifiez son état.
• La tension d'alimentation est de 220-240 V\~/50 Hz. Vérifiez la compatibilité. Si vous voyagez, vérifiez que la tension d'alimentation du pays est compatible avec l'appareil.
• Conservez l'emballage d'origine pour pouvoir transporter l'appareil en toute sécurité.

CE symbole doit attirer l'attention de l'utilisateur sur les tensions élevées présentes dans le boîtier de l'appareil, pouvant engendrer une décharge électrique.

CE symbole doit attirer l'attention de l'utilisateur sur des instructions importantes détaillées dans la notice, elles doivent être lues et respectées.

NE REGARDEZ PAS DIRECTEMENT LA LENTILLE. Cela peut créer des troubles de la vision. Les personnes photosensibles et épileptiques doivent prendre en compte les effets que ce jeu de lumière peut causer.

Cet appareil porte le symbole CE. Il est interdit d'effectuer toute modification sur l'appareil. La certification CE et la garantie deviendraient caduques !

NOTE: Pour un fonctionnement normal de l'appareil, il doit être utilisé en intérieur avec une plage de température maximale autorisée entre 5°C/41°F et 35°C/95°F.

Ne jetez pas les produits électriques dans la poubelle domestique. Déposez-les dans une déchetterie. Demandez conseil aux autorités locales ou à votre revendeur. Données spécifiques. Les valeurs actuelles peuvent légèrement varier d'un appareil à l'autre. Tout droit de modification réservé sans notification préalable.

N'essayez pas de réparer l'appareil vous-même. Vous perdriez tout droit à la garantie. Ne faites aucune modification sur l'appareil. Vous perdriez tout droit à la garantie La garantie deviendrait également caduque en cas d'accidents ou dommages causes par une utilisation inappropriée de l'appareil ou un non respect des consignes présentes dans cette notice. Beamz ne pourrait être tenu responsable en cas de dommages matériels ou corporels causés par un non respect des consignes de sécurité et avertissements. Cela est également valable pour tous les dommages quelle que soit la forme.

DEBALLAGE

ATTENTION ! Immédiatement après réception, vérifiez le contenu du carton et assurez-vous que tous les éléments sont bien présents et en bon état. Si besoin, faites les réserves nécessaires si le matériel ou les cartons sont endommagés. Si l'appareil doit être retourné, faites-le dans l'emballage d'origine.

Si l'appareil a été exposé à des fluctuations importantes de températures (par exemple après le transport), ne l'allumez pas immédiatement. De la condensation peut survenir. Laissez l'appareil éteint le temps qu'il atteigne la température ambiante.

ALIMENTATION

Vous trouvez sur l'étiquette à l'arrière de l'appareil, le type d'alimentation à utiliser. Vérifiez que la tension d'alimentation corresponde à celle mentionnée. Toute autre alimentation peut endommager l'appareil. Reliez l'appareil au secteur, il est prêt à être utilisé. En aucun cas, vous ne devez utiliser de dimmer ou d'alimentation réglable.

Connectez toujours l'appareil à un circuit protégé (disjoncteur ou fusible). Assurezvous que l'appareil soit correctement relié à la terre afin d'éviter tout risque d'électrocution ou d'incendie

DESCRIPTION DE L'APAPREIL

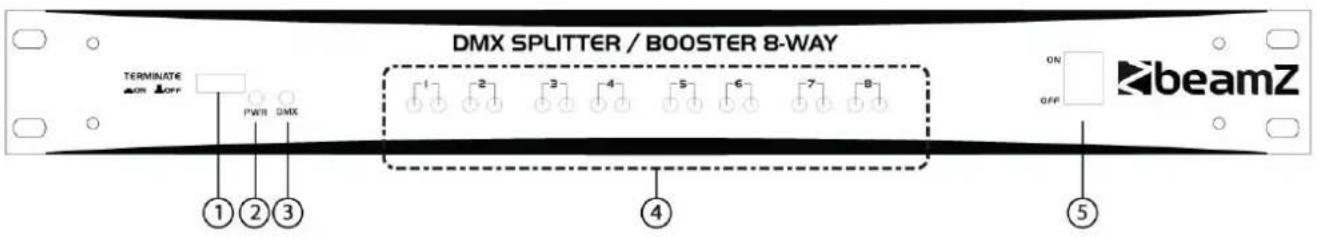

Face avant

1. Inerrupteur On/off pour chaînage
2. LED témoin Power
3. LED témoin DMX
4. VU-mètre à LEDS DMX out
5. Interrupteur On/Off

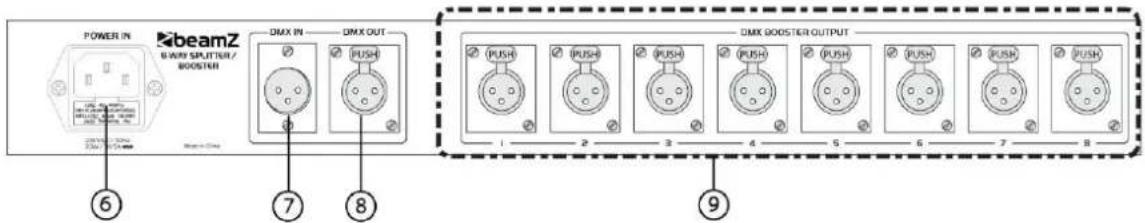

Face arrière

1. Prise secteur
2. Entrée signal DMX
3. Sortie signal DMX pour repiquage
4. Prises de sortie signal DMX

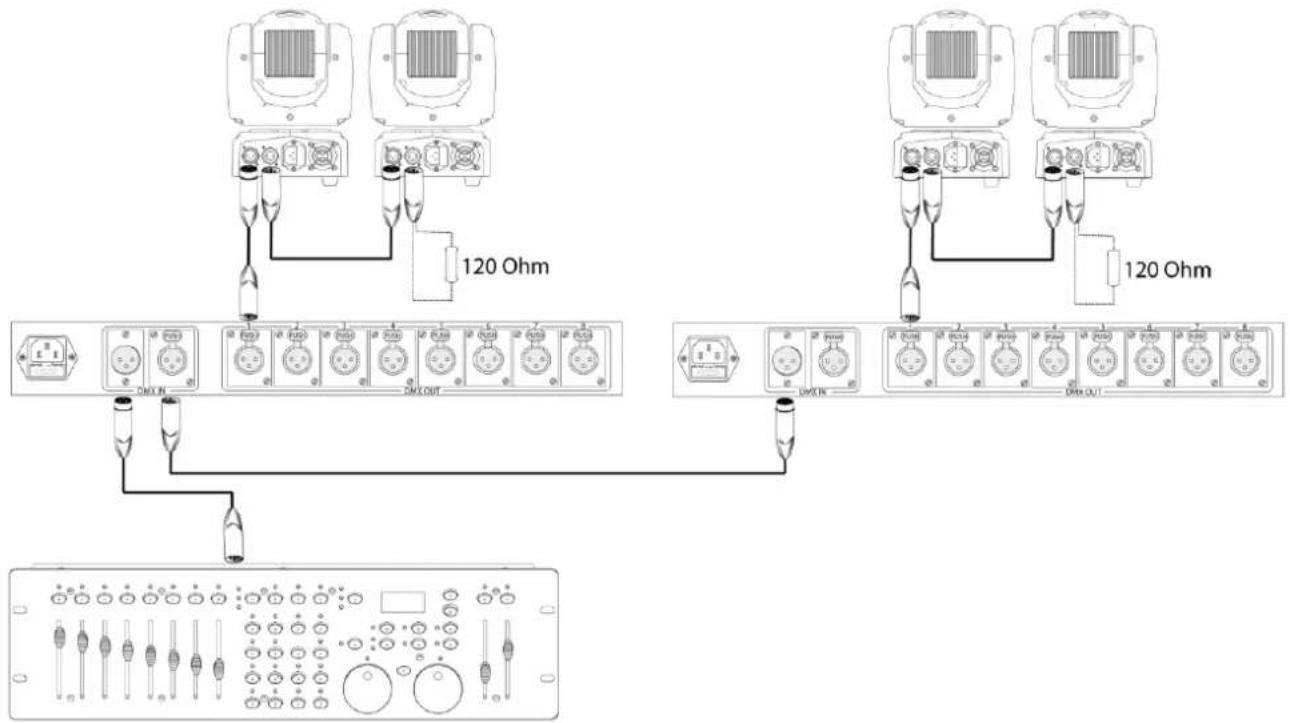

BRANCHEMENT DMX-512

Si vous utilisez un contrôleur DMX classique, vous pouvez relier la sortie DMX du contrôleur directement à l'entrée DMX du premier appareil dans une chaîne DMX. Reliez toujours la sortie d'un appareil à l'entrée de l'appareil suivant jusqu'à ce que tous les appareils soient reliés.

Connecteurs DMX XLR 5 pôles

Certains fabricants utilisent des cordons de transmission DMX-512 5 pôles pour la transmission des données à la place de cordons 3 pôles. Des appareils avec connexion DMX 5 pôles peuvent être utilisés dans une ligne DMX 3 pôles. Si vous utilisez des câbles de données 5 pôles dans une ligne 3 pôles, vous devez utiliser un adaptateur. Le tableau ci-dessous présente la modification du câble.

Conversion XLR 3 pôles en XLR 5 pôles
Conducteur	XLR 3 P femelle (Out)	XLR 5 pôles mâle (In)
Terre / blindage	Pin 1	Pin 1
Data - (- signal)	Pin 2	Pin 2
Data + (+ signal)	Pin 3	Pin 3
Non utilisé		Pin 4 - ne pas utiliser
Non utilisé		Pin - ne pas utiliser

Sur le dernier appareil, le cordon DMX doit être terminé par un bouchon. Soudez une résistance 120 ohms entre signal (-) et signal (+) sur une prise XLR 3 pôles et branchez-la à la sortie DMX du dernier appareil de la chaîne.

Si le fusible est défectueux, il faut le remplacer par un fusible de même type et de même valeur. Avant de le remplacer, veillez à débrancher l'appareil.

Procédure:

Etape 1: Ouvrez le porte-fusible sur le panneau arrière avec un petit tournevis.

Etape 2: Retirez l'ancien fusible.

Etape 3: Placez le nouveau fusible dans le porte-fusible.

Etape 4: Remettez le porte-fusible dans le boîtier.
