Tipo de producto	Distribuidor/Reforzador DMX de 8 canales
Marca	BeamZ
Modelo	DMX8
Categoría	Controlador DMX
Alimentación	220-240 V~ / 50 Hz
Fusible	10-16 A, reemplazable por un técnico
Número de salidas DMX	8 salidas (XLR 3 polos) + 1 salida de repique
Conectividad	Entrada DMX (XLR 3 o 5 polos), 8 salidas DMX (XLR 3 polos), salida de repique (XLR 3 polos)
Indicadores	LED Power, LED DMX, Vúmetro LED para señal DMX
Funciones principales	Distribución y amplificación de la señal DMX-512 en 8 salidas, con función de repique (daisy chain)
Temperatura de funcionamiento	5°C a 35°C (41°F a 95°F)
Uso	Interior solamente, no exponer a la humedad
Seguridad	Desconectar antes del mantenimiento, no abrir la carcasa, conexión a tierra obligatoria, no usar dimmer, usar un circuito protegido
Mantenimiento	Limpiar con un paño seco, no usar productos químicos
Piezas de repuesto	Usar exclusivamente piezas originales, confiar las reparaciones a un técnico autorizado
Información general	Certificación CE, garantía anulada en caso de modificación, conservar el embalaje original para el transporte

Preguntas frecuentes - DMX8 BeamZ

¿Cómo conectar el DMX8?

Conecte la salida DMX de su controlador a la entrada DMX del DMX8. Use las salidas 1 a 8 para conectar sus dispositivos DMX. Si necesita encadenar varios distribuidores, use la salida DMX OUT (repique) para conectar la entrada del siguiente.

¿Qué hacer si el LED DMX no se enciende?

Verifique que la señal DMX llegue a la entrada y que el cable no esté defectuoso. Asegúrese de que el interruptor TERMINATE esté correctamente posicionado (ON al final de la cadena, OFF en caso contrario).

¿Cómo terminar una línea DMX?

En el último dispositivo de la cadena DMX, active la resistencia de terminación (interruptor TERMINATE en ON). Si su dispositivo no tiene una, suelde una resistencia de 120 ohmios entre los pines 2 y 3 de un conector XLR y conéctelo a la salida DMX del último dispositivo.

¿Qué tipo de cable usar?

Use cables DMX de buena calidad, con impedancia de 120 ohmios. El DMX8 es compatible con conectores XLR de 3 polos y 5 polos (se necesita adaptador para este último).

¿Puedo usar cables XLR de 5 polos?

Sí, pero debe usar un adaptador XLR de 5 polos a XLR de 3 polos. La tabla de conversión se proporciona en el manual: pin 1 (masa), pin 2 (Data -), pin 3 (Data +), pines 4 y 5 no utilizados.

¿Cómo reemplazar el fusible?

Desconecte el aparato. Abra el portafusibles en la parte trasera con un destornillador pequeño. Retire el fusible viejo y reemplácelo por uno del mismo tipo y valor (10-16 A). Vuelva a colocar el portafusibles.

¿El aparato se calienta normalmente?

Durante el funcionamiento, la carcasa puede calentarse. Es normal. Evite tocarlo durante el uso y asegure una ventilación suficiente (al menos 1 metro alrededor del aparato).

¿Puedo usar el aparato en exteriores?

No, el DMX8 está diseñado solo para uso en interiores. No lo exponga a la lluvia o la humedad para evitar riesgo de incendio o descarga eléctrica.

¿Qué hacer en caso de olor anormal?

Un ligero olor durante el primer uso es normal. Si el olor persiste o es fuerte, desconecte inmediatamente el aparato y contacte a su distribuidor. No abra la carcasa.

¿Cómo limpiar el aparato?

Desconecte el aparato. Use un paño seco y suave para limpiar la carcasa. Nunca use productos químicos o aerosoles que puedan dañar el revestimiento o los interruptores.

MANUAL DE USUARIO DMX8 BeamZ

MANUAL DE INSTRUCCIONES

Enhorabuena por la compra de este efecto de luces Beamz. Por favor lea atentamente este manual antes de usar el aparato para disfrutar al completo de sus prestaciones.

Seguir las instrucciones le permite no invalidar la garantía. Tome todas las precauciones para evitar que se produzca fuego o una descarga eléctrica. Las reparaciones solo deben llevarse a cabo por técnicos cualificados para evitar descargas eléctricas. Guarde el manual para futuras consultas. Antes de usar el aparato, por favor pida consejo a un profesional. Cuando el aparato se enciende por primera vez, suele sentirse cierto olor. Esto es normal y desaparece al poco tiempo.

• Este aparato contiene piezas que llevan voltaje. Por lo tanto NO abra la carcasa.
• No coloque objetos metálicos o vierta líquidos dentro del aparato Podría producir descargas eléctricas y fallos en el funcionamiento.
• No coloque el aparato cerca de fuentes de calor tipo radiadores, etc. No coloque el aparato en superficies vibratorias. No tape los agujeros de ventilación.
• Este aparato no está preparado para un uso continuado.
• Tenga cuidado con el cable de alimentación y no lo dañe. Un daño o defecto en el cable de alimentación puede producir una descarga eléctrica o fallo en el funcionamiento.
• Cuando desconecte el aparato de la toma de corriente, siempre tire de la clavija, nunca del cable.
• No enchufe o desenchufe el aparato con las manos mojadas.
• Si la clavija y/o el cable de alimentación están dañados, necesitan reemplazarse por un técnico cualificado.
• Si el aparato está dañado de modo que puedan verse sus partes internas, NO conecte el aparato a la toma de corriente y NO lo encienda. Contacte con su distribuidor. NO conecte el aparato a un reostato o dimmer.
• Para evitar un fuego o peligro de descarga, no exponga el aparato a la lluvia y a la humedad.
• Todas las reparaciones deben llevarse a cabo exclusivamente por técnicos cualificados.
• Conecte el aparato a una toma de corriente con toma de tierra (220-240Vca/50Hz) protegida por un fusible de 10-16A.
• Durante una tormenta o si el aparato no va a usarse durante un periodo largo de tiempo, desconéctelo de la toma de corriente. La regla es: Desconéctelo si no lo va a usar.
• Si el aparato no se ha usado en mucho tiempo puede producirse condensación. Deje el aparato a temperatura ambiente antes de encenderlo. Nunca utilice el aparato en ambientes húmedos o en el exterior.
• Durante el funcionamiento, la carcasa se calienta muchísimo. No la toque durante el funcionamiento o inmediatamente después.

• Para prevenir accidentes en las empresas, debe seguir las directrices aplicables y seguir las instrucciones.

• Asegure el aparato con una cadena de seguridad extra si el aparato se monta en un techo. Utilice un sistema de truss con ganchos. Asegúrese de que nadie permanece en el área de montaje. Monte el efecto a una distancia de al menos 50cm de materiales inflamables y deje un espacio de al menos 1 metro a cada lado para permitir que haya suficiente ventilación.

• Este aparato contiene LEDs de alta luminosidad. No mire a la luz del LED para evitar daños en su vista.
• No lo apague y encienda repetidamente. Esto acorta su tiempo de vida.
• Mantenga el aparato fuera del alcance de los niños. No deje el aparato sin vigilancia.
• No utilice sprays limpiadores para limpiar los interruptores. Los residuos de estos sprays producen depósitos de polvo y grasa. En caso de mal funcionamiento, siempre consulte a un profesional.
• Solo maneje el aparato con las manos limpias.
• No fuerce los controles.
• Si el aparato se ha caído, siempre haga que lo verifique un técnico cualificado antes de encenderlo otra vez.
• NO utilice productos químicos para limpiar el aparato. Dañan el barniz. Tan solo límpielo con un trapo seco.
• Manténgalo lejos de equipos electrónicos ya que pueden producir interferencias.
• Solo utilice recambios originales para las reparaciones, de otro modo pueden producirse daños serios y/o radiaciones peligrosas.
• Apague el aparato antes de desconectarlo de la toma de corriente y/o de otros equipos. Desconecte todos los cables y conexiones antes de mover el aparato.
• Asegúrese de que el cable de alimentación no puede dañarse cuando la gente lo pise. Compruebe el cable de alimentación antes de cada uso por si hay daños o defectos.
• El voltaje de funcionamiento es 220-240Vca/50Hz. Compruebe que la toma de corriente coincide. Si tiene que viajar, asegúrese de que el voltaje del país es el adecuado para este aparato.
• Guarde el embalaje original para poder transportar el aparato en condiciones seguras.

Esta señal advierte al usuario de la presencia de alto voltaje en el interior de la carcasa y que es de la suficiente magnitud como para producir una descarga eléctrica.

Esta señal advierte al usuario de que el manual contiene instrucciones importantes que han de leerse y seguirse al pie de la letra.

NO MIRE DIRECTAMENTE A LA S LENTES. Puede dañarle la vista. Las personas propensas a tener ataques epilépticos deben tener en cuenta los efectos que este efecto de luces puede tener en ellos.

Este aparato ha obtenido el certificado CE. Está prohibido hacer cambios en el aparato. Invalidaría el certificado CE y su garantía!

NOTA: Para asegurarse de que el aparato funcione correctamente, debe usarse en ambientes a una temperatura de entre 5°C/41°F y 35°C/95°F.

Los productos electrónicos no pueden tirarse a la basura normal. Por favor lleve este producto a un centro de reciclaje. Pregunte a la autoridad local en caso de duda. Las especificaciones son generales. Los valores actuales pueden variar de una unidad a otra. Las especificaciones pueden variar sin previo aviso.

ATENCIÓN! Inmediatamente después de recibir un dispositivo, desempaque cuidadosamente la caja de cartón, compruebe el contenido para asegurarse de que todas las partes están presentes, y se han recibido en buenas condiciones. Notifique inmediatamente al transportista y conserve el material de embalaje para la inspección por si aparecen daños causados por el transporte o el propio envase muestra signos de mal manejo. Guarde el paquete y todos los materiales de embalaje. En el caso de que deba ser devuelto a la fábrica, es importante que el aparato sea devuelto en la caja de la fábrica y embalaje originales.

Si el aparato ha estado expuesto a grandes cambios de temperatura (tras el transporte), no lo enchufe inmediatamente. La condensación de agua producida podría dañar su aparato. Deje el dispositivo apagado hasta que se haya alcanzado la temperatura ambiente..

FUENTE DE ALIMENTACIÓN

En la etiqueta de la parte trasera del controlador se indica el tipo de fuente de alimentación que debe ser conectado. Compruebe que la tensión de red corresponda a esto, todos los otros voltajes a la especificada, puede causar efectos irreparable. El controlador también debe estar conectado directamente a la red para ser utilizado. No en ninguna fuente de alimentación o dimmer ajustable.

Conecte siempre el producto a un circuito protegido (disyuntor o fusible). Asegúrese de que el producto tiene una toma de tierra adecuada para evitar el riesgo de electrocución o incendio.

DESCRIPCIÓN DEL DISPOSITIVO

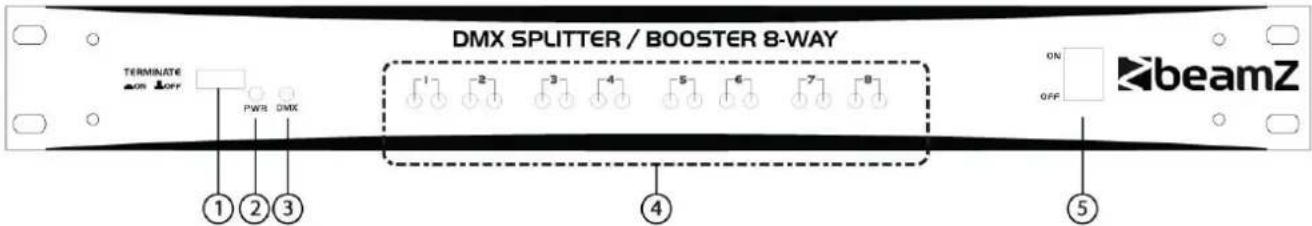

Panel frontal

1. Enlace del terminal ON/OFF
2. Indicador LED Power
3. Indicador LED DMX
4. Indicador LED salida DMX
5. Interruptor Power On/Off

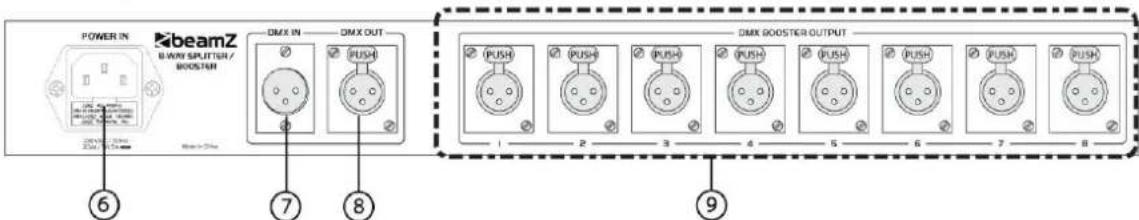

Panel trasero

1. Entrada cable corriente
2. Conector entrada señal DMX
3. Conector salida señal DMX
4. Conectores salida señal DMX

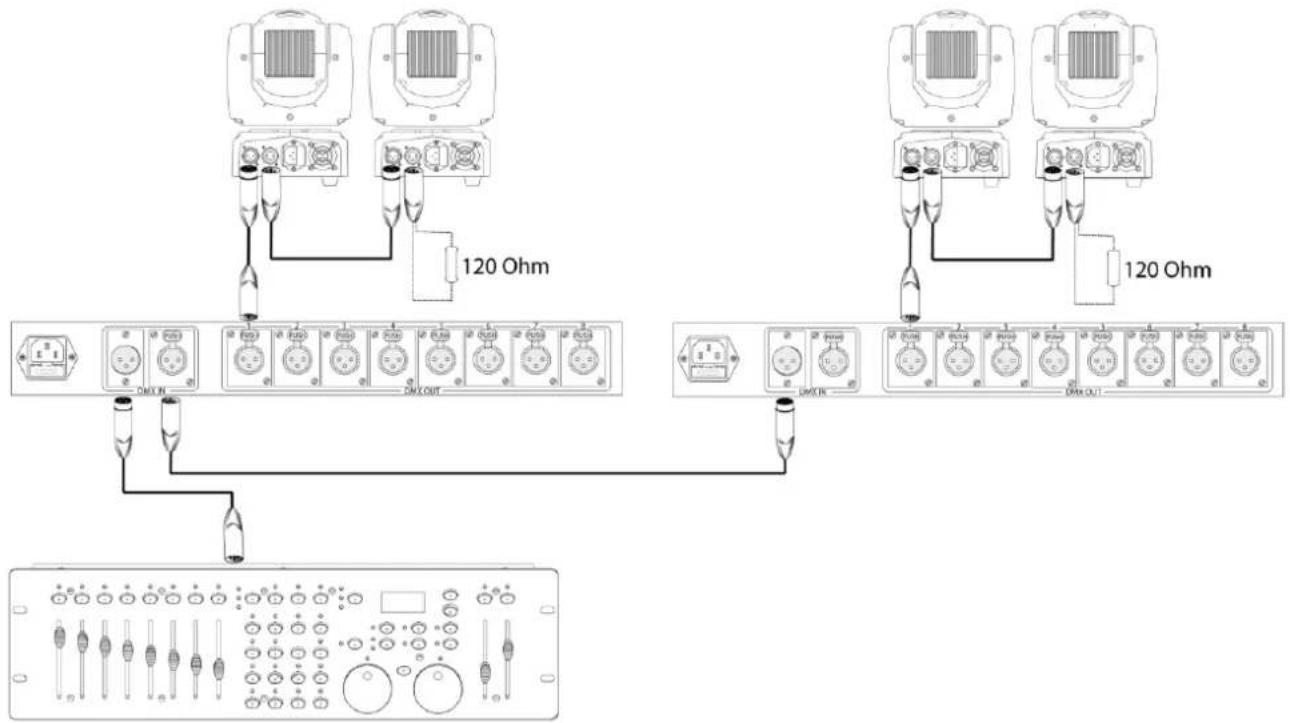

CONEXIÓN DMX-512

Si está utilizando un controlador DMX estándar, puede conectar la salida DMX del controlador directamente a la entrada DMX de la primera unidad en la cadena DMX. Siempre conecte la salida de una unidad con la entrada de la siguiente unidad hasta que todas las unidades estén conectadas.

Conectores 5-pin XLR DMX.

Algunos fabricantes utilizan cables de datos de 5-pin DMX-512 para la transmisión de datos en lugar de 3-pin. Los aparatos DMX de 5-pin se pueden implementar en una línea DMX de 3 pines. Al insertar cables de datos standards de 5 pines en una línea de 3 pines un adaptador de cable debe ser utilizado. La tabla a continuación detalla una conversión adecuada de cable.

Conversión 3-Pin XLR to 5-Pin XLR
Conductor	3-Pin XLR Hembra (Out)	5-Pin XLR Macho (In)
Masa / Tierra	Pin 1	Pin 1
Enviar datos (- señal)	Pin 2	Pin 2
Datos True (+ señal)	Pin 3	Pin 3
No se utiliza		Pin 4 – No se utiliza
No se utiliza		Pin 5 – No se utiliza

En el último aparato, el cable DMX tiene que finalizar. Soldar un resistor de 120 ohmios entre la señal (-) y la señal (+) en un conector XLR de 3 pines, que conectará a la salida DMX del último aparato en la cadena.

CAMBIANDO EL FUSIBLE

Si el fusible está defectuoso, reemplace el fusible por un fusible del mismo tipo y valor. Antes de sustituir el fusible, desconectar de la corriente.

Procedimiento:

Paso 1: Abra el portafusibles del panel trasero con un destornillador adecuado.

Paso 2: Retire el fusible viejo del portafusibles.

Paso 3: Instale el fusible nuevo en el portafusibles.

Paso 4: Vuelva a colocar el portafusibles en la caja.
