Produkttyp	DMX 8-Kanal Splitter/Booster
Marke	BeamZ
Modell	DMX8
Kategorie	DMX-Controller
Stromversorgung	220-240 V~ / 50 Hz
Sicherung	10-16 A, austauschbar durch einen Techniker
Anzahl DMX-Ausgänge	8 Ausgänge (XLR 3-polig) + 1 Durchschleifausgang
Anschlüsse	DMX-Eingang (XLR 3- oder 5-polig), 8 DMX-Ausgänge (XLR 3-polig), Durchschleifausgang (XLR 3-polig)
Anzeigen	LED Power, LED DMX, LED-VU-Meter für DMX-Signal
Hauptfunktionen	Verteilung und Verstärkung des DMX-512-Signals auf 8 Ausgänge, mit Durchschleiffunktion (Daisy Chain)
Betriebstemperatur	5°C bis 35°C (41°F bis 95°F)
Verwendung	Nur für den Innenbereich, nicht Feuchtigkeit aussetzen
Sicherheit	Vor Wartung Netzstecker ziehen, Gehäuse nicht öffnen, Erdung erforderlich, keinen Dimmer verwenden, geschützten Stromkreis verwenden
Wartung	Mit einem trockenen Tuch reinigen, keine chemischen Reinigungsmittel verwenden
Ersatzteile	Ausschließlich Originalteile verwenden, Reparaturen von einem autorisierten Techniker durchführen lassen
Allgemeine Informationen	CE-Zertifizierung, Garantie erlischt bei Änderungen, Originalverpackung für Transport aufbewahren

Häufig gestellte Fragen - DMX8 BeamZ

Wie schließe ich den DMX8 an?

Verbinden Sie den DMX-Ausgang Ihres Controllers mit dem DMX-Eingang des DMX8. Verwenden Sie die Ausgänge 1 bis 8, um Ihre DMX-Geräte anzuschließen. Wenn Sie mehrere Splitter verketten müssen, verwenden Sie den DMX OUT (Durchschleifausgang), um den Eingang des nächsten zu verbinden.

Was tun, wenn die DMX-LED nicht leuchtet?

Überprüfen Sie, ob das DMX-Signal am Eingang ankommt und das Kabel nicht defekt ist. Stellen Sie sicher, dass der Schalter TERMINATE richtig eingestellt ist (ON am Ende der Kette, sonst OFF).

Wie terminiere ich eine DMX-Linie?

Am letzten Gerät der DMX-Kette aktivieren Sie den Abschlusswiderstand (Schalter TERMINATE auf ON). Wenn Ihr Gerät keinen solchen hat, löten Sie einen 120-Ohm-Widerstand zwischen Pin 2 und 3 eines XLR-Steckers und stecken Sie diesen in den DMX-Ausgang des letzten Geräts.

Welches Kabel soll ich verwenden?

Verwenden Sie hochwertige DMX-Kabel mit einer Impedanz von 120 Ohm. Der DMX8 ist kompatibel mit XLR 3-polig und 5-polig (für letzteres ist ein Adapter erforderlich).

Kann ich XLR 5-polige Kabel verwenden?

Ja, aber Sie müssen einen XLR 5-polig auf XLR 3-polig Adapter verwenden. Die Umwandlungstabelle finden Sie in der Anleitung: Pin 1 (Masse), Pin 2 (Data -), Pin 3 (Data +), Pin 4 und 5 nicht verwendet.

Wie tausche ich die Sicherung aus?

Ziehen Sie den Netzstecker. Öffnen Sie die Sicherungshalterung auf der Rückseite mit einem kleinen Schraubendreher. Entfernen Sie die alte Sicherung und ersetzen Sie sie durch eine Sicherung desselben Typs und Werts (10-16 A). Setzen Sie die Sicherungshalterung wieder ein.

Ist es normal, dass das Gerät heiß wird?

Während des Betriebs kann das Gehäuse heiß werden. Das ist normal. Vermeiden Sie es, es während des Betriebs zu berühren, und sorgen Sie für ausreichende Belüftung (mindestens 1 Meter um das Gerät).

Kann ich das Gerät im Freien verwenden?

Nein, der DMX8 ist nur für den Innenbereich konzipiert. Setzen Sie es nicht Regen oder Feuchtigkeit aus, um Brand- oder Stromschlaggefahr zu vermeiden.

Was tun bei ungewöhnlichem Geruch?

Ein leichter Geruch bei der ersten Verwendung ist normal. Wenn der Geruch anhält oder stark ist, ziehen Sie sofort den Netzstecker und kontaktieren Sie Ihren Händler. Öffnen Sie das Gehäuse nicht.

Wie reinige ich das Gerät?

Ziehen Sie den Netzstecker. Verwenden Sie ein trockenes, weiches Tuch, um das Gehäuse zu reinigen. Verwenden Sie niemals chemische Reinigungsmittel oder Aerosole, die die Beschichtung oder die Schalter beschädigen könnten.

BEDIENUNGSANLEITUNG DMX8 BeamZ

Vielen Dank für den Kauf dieses Beamz gerat. Nehmen Sie sich einen Augenblick Zeit, um diese Anleitung sorgfältig durchzulesen, damit sie die Möglichkeiten, die unser Produkt bietet, sofort voll ausnutzen können. Lesen Sie erst die Anleitung vollständig vor der ersten Inbetriebnahme durch. Befolgen Sie die Anweisung, da sonst jeglicher Garantieanspruch verfällt. Treffen Sie stets alle Sicherheitsvorkehrungen um Feuer und/oder Stromschlag zu vermeiden. Reparaturen dürfen nur von qualifiziertem Fachpersonal ausgeführt werden, um Stromschlag zu vermeiden. Bewahren Sie diese Anleitung für spätere Bezugnahme auf.

• Bewahren Sie die Verpackung auf, um das Gerät im Bedarfsfall sicher transportieren zu können.
• Bevor das Gerät in Betrieb genommen wird, muss es erst von einem Fachmann überprüft werden. Bei der ersten Benutzung kann etwas Geruch auftreten. Das ist normal und verschwindet nach einer Weile
• Das Gerät enthält unter Spannung stehende Teile. Daher NIEMALS das Gehäuse öffnen.
• Keine Metallgegenstände oder Flüssigkeiten ins Gerät dringen lassen. Sie können zu Stromschlag und Defekten führen.
• Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern aufstellen. Nicht auf eine vibrierende Oberfläche stellen. Niemals die Belüftungsschlitze abdecken.
• Das Gerät ist nicht für Dauerbetrieb geeignet.
• Gehen Sie vorsichtig mit dem Netzkabel um und beschädigen Sie es nicht. Eine beschädigte Netzchnur kann zu Stromschlag und Defekten führen.
• Wenn Sie das Gerät vom Netz trennen, immer am Stecker ziehen, niemals an der Schnur.
• Um Feuer und Stromschlag zu vermeiden, das Gerät vor Regen und Feuchtigkeit schützen.
• Den Stecker nie mit nassen Händen in eine Netzsteckdose stecken oder abziehen.
• Wenn sowohl der Stecker und/oder die Netzschnur bzw. der Kabeleintritt ins Gerät beschädigt sind, müssen sie von einem Fachmann repariert werden.
• Wenn das Gerät so beschädigt ist, dass Innenteile sichtbar sind, darf der Stecker NICHT in eine Steckdose gesteckt werden und das Gerät darf NICHT eingeschaltet werden. Wenden Sie sich in dem Fall an Ihren Fachhändler. Das Gerät darf nicht an einen Dimmer angeschlossen werden.
• Reparaturen dürfen nur von einem Fachmann oder Sachverständigen ausgeführt werden.
• Das Gerät nur an eine geerdete 10-16A Netzsteckdose mit 220-240V AC/50Hz Spannung anschließen.
• Bei Gewitter oder längerem Nichtgebrauch den Netzstecker abziehen. Die Regel gilt: Bei Nichtgebrauch Netzstecker abziehen.
• Wenn das Gerät längere Zeit nicht benutzt wurde, kann sich Kondenswasser gebildet haben. Lassen Sie das Gerät erst auf Zimmertemperatur kommen, bevor Sie es einschalten. Das Gerät nicht in feuchten Räumen oder im Freien benutzen.

• Das Gehäuse wird sehr warm. Während des Betriebs und gleich danach nicht das Gehäuse anfassen.

• Um Unfällen in der Öffentlichkeit vorzubeugen, müssen die geltenden Richtlinien beachtet und die Anweisungen/Warnungen befolgt werden.

• Wenn das Gerät an der Decke befestigt werden soll, muss es mit einer zusätzlichen Sicherheitskette abgesichert werden. Benutzen Sie ein Traversen system mit Haken. Während der Montage darf sich niemand im Bereich darunter aufhalten. Das Gerät muss mindestens 50cm von brennbaren Materialien entfernt angebracht werden. Lassen Sie einen Mindestabstand von 1m an jeder Seite des Geräts frei, um ausreichende Kühlung zu gewährleisten.
• Das Gerät besitzt eine hochintensive LED. Niemals direkt in die LED blicken, um die Augen nicht zu beschädigen.
• Niemals das Gerät kurz hintereinander ein- und ausschalten. Dadurch verkürzt sich die Lebensdauer erheblich.
• Das Gerät außerhalb der Reichweite von Kindern halten. Das Gerät niemals unbeaufsichtigt lassen.
• Die Regler nicht mit Reinigungssprays reinigen. Diese hinterlassenen Rückstände, die zu Staub- und Fettansammlungen führen. Bei Störungen immer einen Fachmann um Rat fragen.
• Das Gerät nur mit sauberen Händen bedienen.
• Das Gerät nicht mit Gewalt bedienen.
• Nach einem Unfall mit dem Gerät immer erst einen Fachmann um Rat fragen, bevor Sie es wieder einschalten.
• Keine chemischen Reinigungsmittel benutzen, die den Lack beschädigen. Das Gerät nur mit einem trockenen Tuch abwischen.
• Nicht in der Nähe von elektronischen Geräten benutzen, die Brummstörungen verursachen können.
• Bei Reparaturen nur die Original-Ersatzteile verwenden, um starke Schäden und/oder gefährliche Strahlungen zu vermeiden.
• Bevor Sie das Netz- und/oder Anschlusskabel abziehen, erst das Gerät ausschalten. Netz- und Anschlusskabel abziehen, bevor Sie das Gerät umstellen.
• Sorgen Sie dafür, dass das Netzkabel nicht beschädigt werden kann, wenn Menschen darüber laufen. Das Netzkabel vor jedem Einsatz auf Brüche/Schadstellen überprüfen.
• In Deutschland beträgt die Netzspannung 220-240V AC / 50Hz. Wenn Sie das Gerät auf Reisen mitnehmen, prüfen Sie, ob die örtliche Netzspannung den Anforderungen des Geräts entspricht.

Dieses Zeichen weist den Benutzer darauf hin, dass lebensgefährliche Spannungen im Gerät anliegen, die bei Berührung einen Stromschlag verursachen.

Dieses Zeichen lenkt die Aufmerksamkeit des Benutzers auf wichtige Hinweise in der Anleitung hin, die unbedingt eingehalten werden müssen.

NIEMALS DIREKT IN DIE LINSE BLICKEN. Dies können Ihre Augen verletzen. Epileptiker müssen die Auswirkungen berücksichtigen, die die Effekte dieses gerat auf ihre Gesundheit haben können. Das Gerät ist CE geprüft. Daher dürfen KEINE Veränderungen vorgenommen werden. Außerdem verfällt bei Veränderungen am Gerät jeglicher Garantieanspruch!

HINWEIS: Um einen einwandfreien Betrieb zu gewährleisten, muss die Raumtemperatur zwischen 5° und 35°C liegen.

Tronios BV Registrierungsnummer : DE51181017 (ElektroG). Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem sammelpunkt für das Recycling abgegeben werden. Hiermit leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Tronios BV Registrierungsnummer : 21003000 (BatterieG). (Lithium) Batterien und Akkupacks sollten nur im entladenen Zustand in die Altbatteriesammelgefäße bei Handel und bei öffentlich-rechtlichen Entsorgungsträgern gegeben werden. Bei nicht vollständig entladenen Batterien Vorsorge gegen Kurzschluß treffen durch Isolieren der Pole mit Klebestreifen. Der Entnutzer ist zur Rückgabe von Altbatterien gesetzlich verpflichtet.

Reparieren Sie das Gerät niemals selbst und nehmen Sie niemals eigenmächtig Veränderungen am Gerät vor. Sie verlieren dadurch den Garantieanspruch. Der Garantieanspruch verfällt ebenfalls bei Unfällen und Schäden in jeglicher Form, die durch unsachgemäßen Gebrauch und Nichtbeachtung der Warnungen und Sicherheitshinweise in dieser Anleitung entstanden sind. Beamz ist in keinem Fall verantwortlich für persönliche Schäden in Folge von Nichtbeachtung der Sicherheitsvorschriften und Warnungen. Dies gilt auch für Folgeschäden iedlicher Form.

AUSPACKEN

Packen Sie das Gerät sofort nach Empfang aus und prüfen Sie den Inhalt. Wenn Teile fehlen oder beschädigt sind, benachrichtigen Sie sofort den Spediteur und bewahren Sie die Verpackung auf. Falls ein Gerät ins Werk zurückgeschickt werden muss, ist es wichtig, dass es in der Originalverpackung versandt wird.

Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!

NETZANSCHLUSS

Die benötigte Versorgungsspannung steht auf dem Typenschild auf der Rückseite des Geräts. Die angegebenen Stromwerte entsprechen einem Durchschnittswert bei normalem Betrieb. Alle Geräte müssen direkt ans Netz angeschlossen werden und dürfen nicht über Dimmerpacks geschaltet werden. Bevor Sie eine Spannung anlegen, prüfen Sie, ob der Wert der zulässigen Spannung entspricht.

Verbinden Sie immer das Gerät an einem geschützten Schaltkreis (Leistungsschalter oder Sicherung). Stellen Sie sicher, das Gerät ist elektrisch geerdet, um das Risiko eines Stromschlags oder Feuer zu vermeiden.

GERÄTEÜBERSICHT

Vorderseite

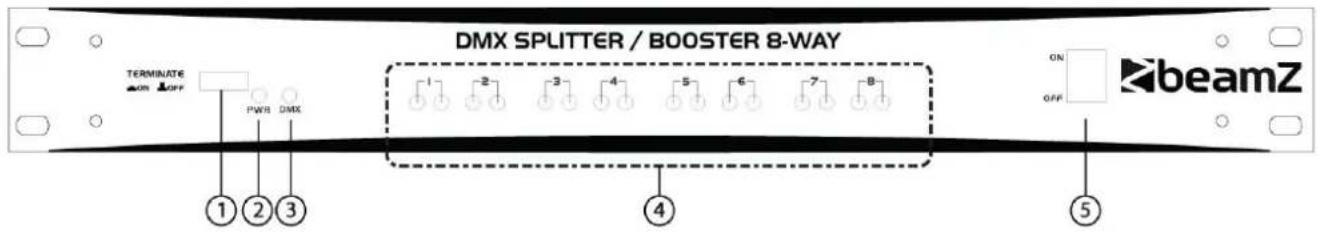

1. Umschalter TERMINATE ON/OFF

2. Power LED Indikator

3. DMX LED Indikator

4. DMX Booster LED Indikator (Rot = Spannungsversorgung des Ports / Grün = DMX-Signal vorhanden)

5. Netzschalter

Rückseite

1. Netzanschluss

2. DMX Eingang

3. DMX Ausgang

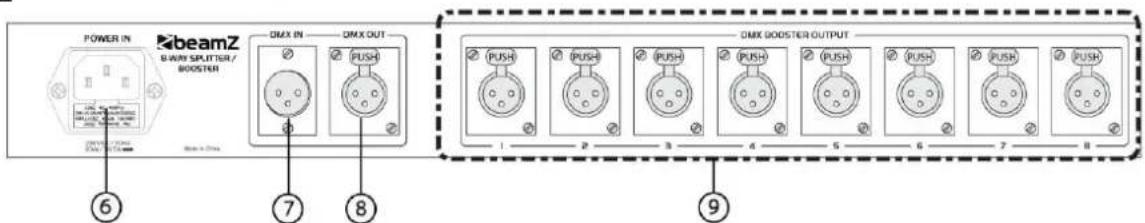

4. DMX Booster Ausgänge

DMX-512 ANSCHLUSS

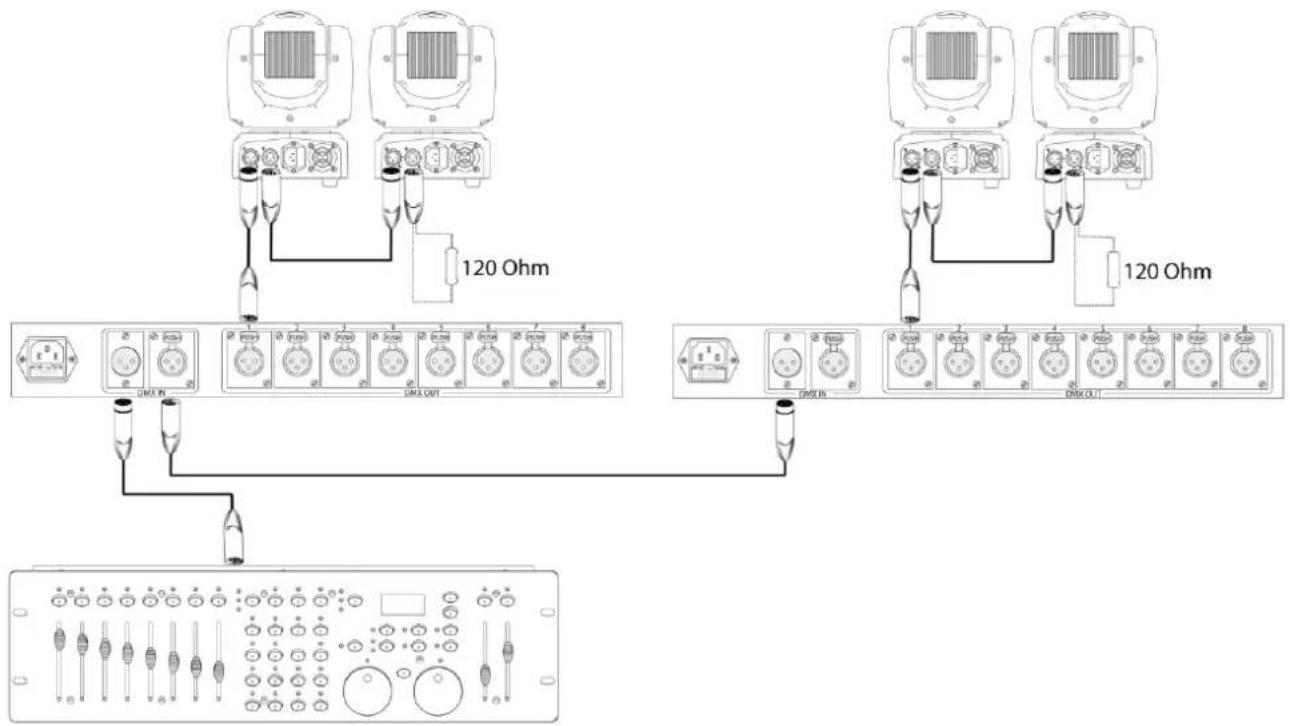

Wenn Sie einen standard Controller verwenden, können Sie den DMX-Ausgang des Controllers direkt mit dem DMX-Eingang des ersten Gerätes der DMX-Kette verbinden. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Gerätes bis alle Geräte angeschlossen sind. Sollen DMX-Controller mit 5-polige XLR-Ausgängen angeschlossen werden, müssen 5-polige nach 3-polige Adapter verwendet werden.

3-Pin XLR 5-Pin XLR Konvertierung
	3-Pin XLR Female (Out)	5-Pin XLR Male (In)
Masse / Schirm	Pin 1	Pin 1
Data (- signal)	Pin 2	Pin 2
Data (+ signal)	Pin 3	Pin 3
Nicht benutzt		Pin 4
Nicht benutzt		Pin 5

Achtung, Am letzten Gerät muss das DMX-Kabel durch einen Abschlusswiderstand abgeschlossen werden. Dazu wird ein XLR-Stecker in den DMX-Ausgang am letzten Gerät gesteckt, bei dem zwischen Signal (-)und Signal (+) ein 120 Ohm Widerstand eingelötet ist.

SICHERUNGSWECHSEL

Wenn die Feinsicherung des Gerätes defekt ist, darf diese nur durch eine Sicherung gleichen Typs ersetzt werden. Vor dem Sicherungswechsel ist das Gerät allpolig von der Netzspannung zu trennen (Netzsteckerziehen).

Vorgehensweise:

Schritt 1: Öffnen Sie den Sicherungshalter an der Geräterückseite mit einem passenden Schraubendreher.

Schritt 2: Entfernen Sie die defekte Sicherung aus dem Sicherungshalter.

Schritt 3: Setzen Sie die neue Sicherung in den Sicherungshalter ein.

Schritt 4: Setzen Sie den Sicherungshalter wieder im Gehäuse ein.
