Type de produit	Moniteur CO₂
Marque	TFA
Modèle	31.5009
Catégorie	Équipements de mesure
Dimensions du boîtier	105 x 32 x 55 mm
Poids	86 g (appareil seul)
Alimentation	DC 5V, ≥300 mA via micro-USB (câble inclus)
Plage de mesure CO₂	0 ... 9999 ppm
Précision CO₂	±7 % ou ±100 ppm (0-3000 ppm), ±10 % (>3000 ppm)
Méthode de mesure CO₂	NDIR (infrarouge non dispersif)
Plage de température	0 °C à 50 °C
Précision température	±1.0 °C
Plage d'humidité	1 % à 95 % rH
Précision humidité	±3 % rH (35 à 75 % rH)
Affichage historique	Graphique des 24 dernières heures (moyennes par intervalles)
Éclairage d'écran	Multicolore (vert, jaune, rouge) – modes Auto, Alarme, Manuel, OFF
Alarme CO₂	Réglable de 400 à 3000 ppm par pas de 100 ppm
Entretien	Nettoyer avec un chiffon doux et humide ; ne pas utiliser de solvants
Sécurité	Utiliser uniquement avec une alimentation USB adaptée (DC 5V, ≥300 mA) ; ne pas exposer à l'eau
Température de stockage	-20 °C à 60 °C
Conformité	WEEE

FOIRE AUX QUESTIONS - AirCo2ntrol COACH 31.5009 TFA

Comment régler l'heure sur le AirCo2ntrol COACH ?

En mode de réglage (maintenir la touche MODE 3 secondes), l'heure clignote. Utilisez la touche + pour régler l'heure, puis appuyez sur MODE pour passer aux minutes. Réglez les minutes avec + et validez avec MODE.

Que signifie la couleur de l'écran ?

En mode Auto : vert (CO₂ < 800 ppm), jaune (800-1400 ppm), rouge (>1400 ppm). En mode AL, le rouge indique un dépassement du seuil d'alarme réglé.

Comment régler le seuil d'alarme CO₂ ?

Maintenez MODE 3 secondes, puis appuyez à nouveau sur MODE après le réglage couleur. Utilisez + pour régler la limite de 400 à 3000 ppm (par pas de 100) et validez avec MODE.

Quel type d'alimentation utiliser ?

L'appareil nécessite une alimentation USB DC 5V, ≥300 mA. Utilisez le câble micro-USB fourni avec un adaptateur secteur USB adapté ou un ordinateur.

Comment interpréter le graphique historique ?

La barre '0 h' affiche la valeur actuelle (mise à jour toutes les 10 secondes). Les barres '-3', '-6', '-12', '-18', '-24' indiquent les valeurs moyennes sur les périodes correspondantes (ex : -3 = moyenne des 3 dernières heures).

Que faire si l'affichage indique 9999 ?

Cela indique une erreur système. Débranchez puis rebranchez l'appareil pour réinitialiser. Si le problème persiste, contactez le service après-vente.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et humide. N'utilisez pas de solvants ni de produits abrasifs. Protégez l'appareil de l'humidité.

Peut-on utiliser l'appareil sans câble USB ?

Non, l'appareil doit être connecté en permanence à une source d'alimentation USB pour fonctionner. Il ne possède pas de batterie interne.

L'appareil est-il adapté pour une utilisation en extérieur ?

Il est conçu pour une utilisation en intérieur sec. Ne pas exposer à l'eau ou à l'humidité. La température de fonctionnement est de 0 à 50°C.

Comment activer/désactiver l'éclairage ECO ?

En mode de réglage, après avoir réglé l'heure, 'ECO L' apparaît. Utilisez + pour activer (ON) ou désactiver (OFF) l'éclairage réduit entre 22h et 6h. Validez avec MODE.

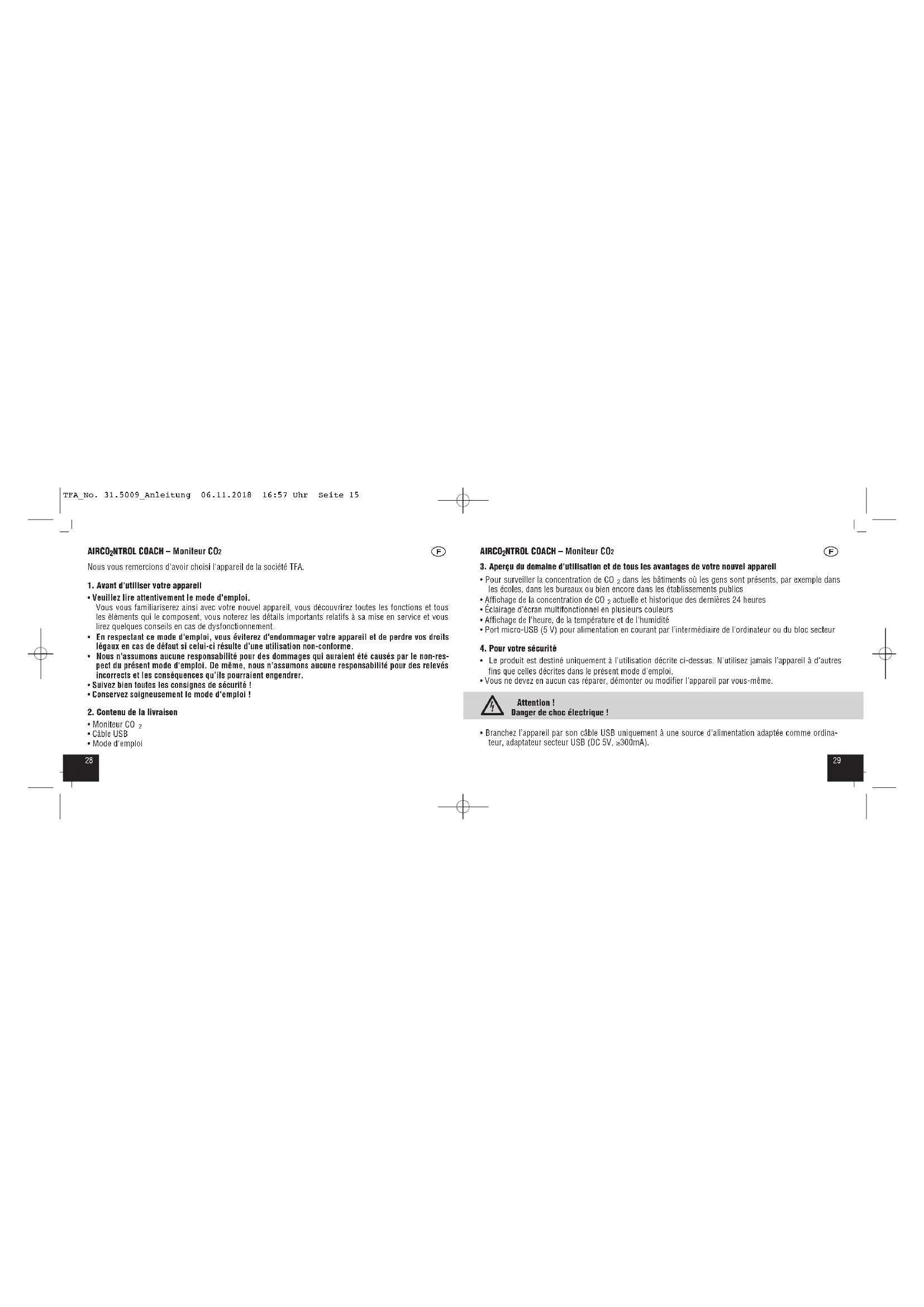

MODE D'EMPLOI AirCo2ntrol COACH 31.5009 TFA

Nous vous remercions d'avoir choisi l'appareil de la société TFA.

1. Avant d'utiliser votre apparell

• Veuillez lire attentivement le mode d'emploi. Vous vous familiariserez ainsi avec votre nouvel appareil, vous découvrirez toutes les fonctions et tous les éléments qui le composent, vous noterez les détails importants relatifs à sa mise en service et vous lirez quelques conseils en cas de dysfonctionnement. - En respectant ce mode d'emploi, vous éviterez d'endommager voire appareil et de perdre vos droits légaux en cas de défaut si celui-ci résulte d'une utilisation non-conforme. - Nous n'assumons aucune responsabilité pour des dommages qui auraient été causés par le non-respect du présent mode d'emploi. De même, nous n'assumons aucune responsabilité pour des relevés incorrects et les conséquences qu'ils pourraient engendrer. - Suivez bien toutes les consignes de sécurité! - Conservez soigneusement le mode d'emploi!

2. Contenu de la livraison

• Moniteur CO _2 - Cable USB - Mode d'emploi

3. Aperçu du domaine d'utilisation et de tous les avantages de votre nouvel appareil

• Pour surveiller la concentration de CO _2 dans les bâtiments où les gens sont présents, par exemple dans les écoles, dans les bureaux ou bien encore dans les établissements publics
• Affichage de la concentration de CO _2 actuelle et historique des dernières 24 heures
• Éclairage d'écran multifonctionnel en plusieurs couleurs
• Affichage de l'heure, de la température et de l'humidité
• Port micro-USB (5 V) pour alimentation en courant par l'intermédiaire de l'ordinateur ou du bloc secteur

4. Pour votre sécurité

• Le produit est destiné uniquement à l'utilisation décrite ci-dessus. N'utilisez jamais l'appareil à d'autres fins que celles décrites dans le présent mode d'emploi.
• Vous ne devez en aucun cas réparer, démonter ou modifier l'appareil par vous-même.

Danger de choc électrique !

- Branchez l'appareil par son câble USB uniquement à une source d'alimentation adaptée comme ordinateur, adaptateur secteur USB (DC 5V, ≥300mA).

• L'appareil et le câble USB secteur ne doivent pas entrer en contact avec de l'eau ou de l'humidité. Ils ne peuvent être utilisés que dans des locaux secs.
• N'utilisez pas l'appareil si le boîtier ou le câble USB sont endommagés.
• Utilisez le produit hors de la portée de personnes (enfants compris) inaptes à évaluer les risques possibles liés au maniement d'appareils électriques.
• Débranchez l'appareil de la source d'électricité en cas de défaut ou si l'appareil n'est pas utilisé pendant une longue période.
• Placez le câble USB qu'il n'entre pas en contact avec des objets tranchants ou brûlants.

Conseils importants de sécurité du produit !

• Évitez d'exposer l'appareil à des températures extrêmes, à des vibrations ou à des chocs.
• Pour éviter d'endommager les composants électroniques, ne retirez pas le capot de protection et n'insérez pas d'objets pointus dans les fentes de ventilation.

Emc/rfi

- Protégez l'appareil contre les rayons électroniques (par ex. chauffages à induction, micro-ondes. La mesure peut être faussée par un champ électromagnétique de haute fréquence d'une intensité d'env. 3V par mètre. Le fonctionnement ne sera cependant pas endommagé durablement.

5. Composants

5.1 Affichage (Fig. 1)

A 1 : Indication de CO₂ A 2 : Indication historique de CO₂ des dernières 24 heures

A 3 : Horloge

A 4 : Température

A 5 : Humidité

5.2 Touches (fig. 1)

B 1 : Touche MODE

B 2 : Touche +

5.3 Boîtier (fig. 2+3)

C1: Prise micro-USB C 2 : Œillets de suspension

6. Mise en service

- Branchez le câble USB compris en enfonçant la prise micro-USB dans l'ouverture prévue à cet effet. Branchez l'appareil par son câble USB à une source d'alimentation USB adaptée.

• Après le branchement, l'écran affiche brièvement « Auto » depuis « - - - - ». L'éclairage de fond est activé.
• Les barres noires disparaissent progressivement.
• Votre appareil est maintenant pret à fonctionner.
• Sur l'écran apparaissent la concentration de CO _2 actuelles, la température et l'humidité. • L'heure doit être réglée sur l'heure actuelle en mode de réglage.

7.1 Sélection de l'éclairage d'écran multifonctionnel

• L'appareil est équipé d'un éclairage d'écran multifonctionnel en plusieurs couleurs. Selon la configuration, la couleur de l'écran sert à juger et interpréter les valeurs de CO₂ actuelles. • Réglez l'ajustage désiré avec la touche MODE. - Pour confirmer le réglage, patientez quelques secondes jusqu'à ce que l'affichage repasse en mode normal. - Vous pouvez choisir parmi quatre réglages différents :

7.1.1 „Auto" (défaut)

Dans ce mode, la couleur de l'écran passe automatiquement et progressivement par les 3 nuances de couleurs en fonction de la valeur CO₂ mesurée.

Verde : Qualité d'air optimale : La concentration de CO 2 se trouve en dessous de 800 ppm.

Jaune : Qualité d'air moyenne : La concentration de CO 2 se trouve entre 800 ppm et 1400 ppm.

Rouge : Qualité d'air mauvaise : La concentration de CO 2 est supérieure à 1400 ppm.

7.1.2 „AL

Dans ce mode, la couleur d'écran rouge est activée comme signal optique en cas d'alarme si la valeur limite (par défaut >1400 ppm) est dépassée.

En mode de réglage, vous pouvez régler la valeur limite.

7.1.3 „On“

Dans ce mode, la couleur de l'écran est celle que vous avez choisi individuellement. Choisissez en mode de réglage une couleur parmi les 7.

7.1.4 "OFF"

L'éclairage d'écran est éteint dans ce mode.

7.2 Mode de réglage

- Maintenez la touche MODE appuyée pendant trois secondes. SEL COL apparaît et vous pouvez sélectionner la couleur de l'écran en mode « on » avec la touche +

1 = BLANC 2 = BLEU CLAIR 3 = BIEU FONCFÉ 4 = VIOLET 5 = ROUGE

• Validez au moyen de la touche MODE • « AL » est affiché ainsi que le réglage par défaut 1400 ppm.
• Réglez avec la touche + la limite d'alarme souhaitée pour le mode « AL » (400 à 3000 ppm) par écarts de 100.
• Validez au moyen de la touche MODE. • L'heure actuelle apparaît sur l'écran. L'affichage de l'heure clignote. • Réglez l'heure avec la touche -
• Appuyez encore une fois sur la touche MODE et procédez de la même manière pour le paramétrage des minutes.
• Validez au moyen de la touche MODE.
• « ECO L » est affiché ainsi que le réglage par défaut OFF. Si l'ajustement ECO LIGHT est activé, un éclairage faible s'êteindra entre 22 et 6:00 heures. L'heure actuelle doit déjà être réglée.
• Appuyez sur la touche + pour activer (ON) ou désactiver (OFF) l'ajustement.
• Validez le réglage au moyen de la touche MODE afin de retourner au mode normal.
• L'appareil quitte automatiquement le mode de réglage si aucune touche n'est pressée pendant 20 secondes.

8. Affichage HISTORY

- Le graphique montre les valeurs de CO, mesurées dans les 24 dernières heures d'une façon très claire.

• La barre « 0 h » indique toujours la valeur de CO _2 mesurée actuellement (la barre est actualisée avec la valeur mesurée toutes les 10 secondes).
• La barre « - 3 » indique la valeur moyenne de CO, des 3 dernières heures.
• La barre « - 6 » indique la valeur moyenne de CO, pendant les 3ème à 6ème dernières heures.
• La barre « - 12 » indique la valeur moyenne de CO 2 pendant les 6ème à 12ème dernières heures.
• La barre « - 18 » indique la valeur moyenne de CO _2 pendant les 12ème à 18ème dernières heures.
• La barre « - 24 » indique la valeur moyenne de CO, pendant les 18ème à 24ème dernières heures.

- Les valeurs moyennes des barres « - 3 » à « - 24 » sont recalculées et actualisées toutes les 10 minutes.

9. Entretien et maintenance

• Pour le nettoyage de votre appareil, utilisez un chiffon doux et humide. N'utilisez pas de solvants ou d'agents abrasifs ! Protégez-le contre l'humidité.
• Conservez votre appareil dans un endroit sec.

→ Connectez avec le câble micro-USB à une source d'alimentation adaptée

Affichage incorrect → Recommencer la mise en service de l'appareil

Affichage 9999 → Erreur système

Recommencer la mise en service de l'appareil

11. Traitement des déchets

Ce produit a été fabriqué avec des matériaux de haute qualité qui peuvent être recyclés et réutilisés.

Cet appareil est conforme aux normes de l'UE relatives au traitement des déchets électriques et électroniques (WEEE).

L'appareil usagé ne doit pas être jeté dans les ordures ménagères. L'utilisateur s'engage, pour le respect de l'environnement, à déposer l'appareil usagé dans un centre de traitement agréé pour les déchets électriques et électroniques.

12. Caractéristiques techniques

Alimentation DC 5V, ≥300mA (USB)

Cable USB inclus

CO2

Plage de mesure 0...9999 ppm

Resolution 1 ppm

Précision ±7 % ou ±100 ppm à 0... 3000 ppm (étant la valeur la plus grande)

±10% à > 3000 ppm

Intervalle de mise à jour 10 secondes

Temps de préchauffage env. 10 secondes

Méthode de mesure NDIR (technologie infrarouge non dispersive)

Température

Plage de mesure 0 °C... 50 °C

Résolution 0,1°C

Précision

±1.0°C

Plage de mesure 1% à 95% rH

Résolution 1% rH

Précision ±3% rH (de 35 à 75 % rH)

Température de travail de 0 °C à 50 °C

Température de stockage de -20 °C à 60 °C

Dimensions du boîtier 105 x 32 x 55 mm

Poids 86 g (appareil seulement)

Airco₂ntrol COACH – moniteur co₂

La reproduction, même partielle, du présent mode d'emploi est strictement interdite sans l'accord expécile de TFA Dostmann. Les caractéristiques techniques de ce produit ont été actualisées au moment de l'impression et peuvent être modifiées sans avis préalable. Les dernières données techniques et les informations concernant votre produit peuvent être consultées en entrant le numéro de l'article sur notre site Internet :
