AirCo2ntrol COACH 31.5009 - Strumenti di misura TFA - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Monitor CO₂
Marca	TFA
Modello	31.5009
Categoria	Apparecchi di misura
Dimensioni della custodia	105 x 32 x 55 mm
Peso	86 g (solo dispositivo)
Alimentazione	DC 5V, ≥300 mA tramite micro-USB (cavo incluso)
Campo di misura CO₂	0 ... 9999 ppm
Precisione CO₂	±7 % o ±100 ppm (0-3000 ppm), ±10 % (>3000 ppm)
Metodo di misura CO₂	NDIR (infrarosso non dispersivo)
Campo di temperatura	0 °C a 50 °C
Precisione temperatura	±1.0 °C
Campo di umidità	1 % a 95 % rH
Precisione umidità	±3 % rH (35 a 75 % rH)
Visualizzazione storica	Grafico delle ultime 24 ore (medie per intervalli)
Illuminazione schermo	Multicolore (verde, giallo, rosso) – modalità Auto, Allarme, Manuale, OFF
Allarme CO₂	Regolabile da 400 a 3000 ppm con incrementi di 100 ppm
Manutenzione	Pulire con un panno morbido e umido; non utilizzare solventi
Sicurezza	Utilizzare solo con alimentazione USB adeguata (DC 5V, ≥300 mA); non esporre all'acqua
Temperatura di conservazione	-20 °C a 60 °C
Conformità	WEEE

Domande frequenti - AirCo2ntrol COACH 31.5009 TFA

Come impostare l'ora sul AirCo2ntrol COACH?

In modalità impostazione (tenere premuto il tasto MODE per 3 secondi), l'ora lampeggia. Utilizzare il tasto + per impostare l'ora, quindi premere MODE per passare ai minuti. Impostare i minuti con + e confermare con MODE.

Cosa significa il colore dello schermo?

In modalità Auto: verde (CO₂ < 800 ppm), giallo (800-1400 ppm), rosso (>1400 ppm). In modalità AL, il rosso indica un superamento della soglia di allarme impostata.

Come impostare la soglia di allarme CO₂?

Tenere premuto MODE per 3 secondi, quindi premere di nuovo MODE dopo la regolazione del colore. Utilizzare + per impostare il limite da 400 a 3000 ppm (con incrementi di 100) e confermare con MODE.

Quale tipo di alimentazione utilizzare?

Il dispositivo richiede un'alimentazione USB DC 5V, ≥300 mA. Utilizzare il cavo micro-USB in dotazione con un adattatore di rete USB adatto o un computer.

Come interpretare il grafico storico?

La barra '0 h' mostra il valore attuale (aggiornato ogni 10 secondi). Le barre '-3', '-6', '-12', '-18', '-24' indicano i valori medi nei periodi corrispondenti (es: -3 = media delle ultime 3 ore).

Cosa fare se il display indica 9999?

Indica un errore di sistema. Scollegare e ricollegare il dispositivo per reimpostare. Se il problema persiste, contattare il servizio di assistenza.

Come pulire il dispositivo?

Utilizzare un panno morbido e umido. Non utilizzare solventi né prodotti abrasivi. Proteggere il dispositivo dall'umidità.

Si può usare il dispositivo senza cavo USB?

No, il dispositivo deve essere costantemente collegato a una fonte di alimentazione USB per funzionare. Non dispone di batteria interna.

Il dispositivo è adatto per uso esterno?

È progettato per uso interno in ambienti asciutti. Non esporre all'acqua o all'umidità. La temperatura di funzionamento è da 0 a 50°C.

Come attivare/disattivare l'illuminazione ECO?

In modalità impostazione, dopo aver impostato l'ora, appare 'ECO L'. Utilizzare + per attivare (ON) o disattivare (OFF) l'illuminazione ridotta tra le 22:00 e le 6:00. Confermare con MODE.

MANUALE UTENTE AirCo2ntrol COACH 31.5009 TFA

Istruzioni per l'uso

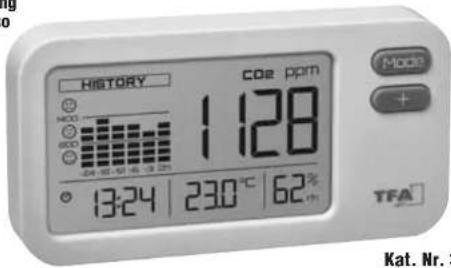

HISTORY CO2 ppm 1:28 13:24 230°C 62% Mode + TFA Kat. Nr. 3

TFA

Kat. Nr. 31.5009

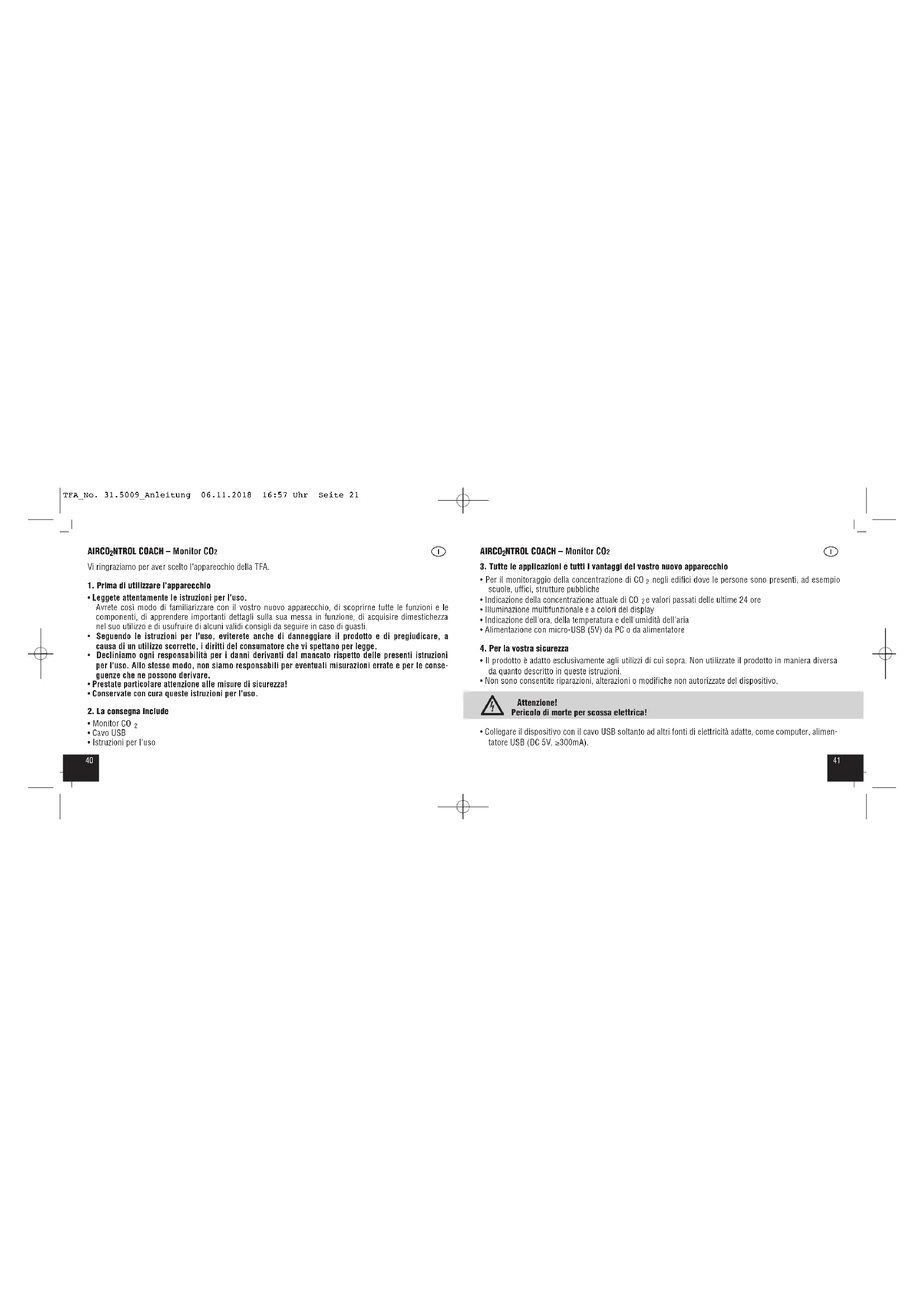

Vi ringraziamo per aver scelto l'apparecchio della TFA.

1. Prima di utilizzare l'apparecchio

• Leggete attentamente le istruzioni per l'uso.
Avrete così modo di familiarizzare con il vostro nuovo apparecchio, di scoprirne tutte le funzioni e le componenti, di apprendere importanti dettagli sulla sua messa in funzione, di acquisire dimestichezza nel suo utilizzo e di usufruire di alcuni validi consigli da seguire in caso di guasti.
- Seguendo le istruzioni per l'uso, eviterete anche di danneggiare il prodotto e di pregludicare, a causa di un utilizzo scorretto, i diritti del consumatore che vi spettano per legge.
- Decliniamo ogni responsabilità per i danni derivanti dal mancalo rispetto delle presenti istruzioni per l'uso. Allo slesso modo, non siamo responsabili per eventuali misurazioni errate e per le conseguenze che ne possono derivare.
- Prestale particolare attenzione alle misure di sicurezza!
- Conservate con cura queste istruzioni per l'uso.

2. La consegna Include

• Monitor CO
• Cave USB
• Cavo USB
- Istruzioni per r'uso

3. Tutte le applicazioni e tutti i vantaggi del vostro nuovo apparecchio

• Per il monitoraggio della concentrazione di CO _2 negli edifici dove le persone sono presenti, ad esempio scuole, uffici, strutture pubbliche
• Indicazione della concentrazione attuale di CO _2 e valori passati delle ultime 24 ore
• Illuminazione multifunzionale e a colori del display
• Indicazione dell'ora, della temperatura e dell'umidità dell'aria
• Alimentazione con micro-USB (5V) da PC o da alimentatore

4. Per la vostra sicurezza

• Il prodotto è adatto esclusivamente agli utilizzi di cui sopra. Non utilizzate il prodotto in maniera diversa da quanto descritto in queste istruzioni.
• Non sono consentite riparazioni, alterazioni o modifiche non autorizzate del dispositivo.

Attenzione!

Pericolo di morte per scossa elettrica!

- Collegare il dispositivo con il cavo USB soltanto ad altri fonti di elettricità adatte, come computer, alimentatore USB (DC 5V, ≥300mA).

• L'apparecchio e il connettore USB non devono venire a contatto con acqua o umidità. Adatto solo all'uso in ambienti asciutti.
• Non utilizzate il dispositivo o il connettore USB qualora la struttura esterna o l'alimentatore risultino danneggiati.
• Usare il dispositivo fuori dalla portata di persone (per esempio i bambini) che potrebbero non riconoscere adeguatamente il rischio derivante dall'uso di apparecchi elettrici.
• Estraete la spina dalla presa di corrente qualora rileviate un guasto o nel caso in cui non utilizziate il dispositivo per un periodo prolungato.
• Proteggete il connettore USB di alimentazione in modo che oggetti appuntiti o caldi non vi entrino in contatto.

Avvertenze sulla sicurezza del prodotto!

• Non esporre l'apparecchio a temperature estreme, vibrazioni e urti.
• Per evitare di danneggiare l'elettronica, non rimuovere il coperchio di protezione e non inserire un oggetto appuntito attraverso le prese d'aria.

- Proleggere lo strumento da eventuali radiazioni (es. fornelli a induzione, microonde) e da elettricità statica. La misurazione può essere disturbata da un'intensità del campo elettromagnetico nel campo d'alta frequenza di circa 3 V per metro. Ciò non pregiudica durevolmente il funzionamento.

5. Componenti

5.1 Display (Fig. 1)

A 1: Indicatore CO
A 2: Valori passati di CO 2 delle ultime 24 ore
A 3: Orologio
A 4: Temperatura
A 5: Umidità

5.2 Tasti (Fig. 1)

B 1: Tasto MODE

B 2: Tasto +

5.3 Struttura esterna (Fig. 2+3)

C 1: Ingresso Micro-USB
C 2: Occhielli di sospensione

6. Messa in funzione

• Utilizzare il cavo USB incluso con la presa micro USB nell'alloggiamento previsto. Collegare il dispositivo con il cavo USB soltanto ad altri fonti di elettricità adatte.
• In caso di collegamento avvenuto, sul display appare brevemente la scritta "Auto", allora " - - - -". Si accende la retroilluminazione.
  • Le barre nere scompalono gradualmente.
  • L'apparecchio è pronto per l'uso.
• Sul display vengono visualizzate le misurazioni attuali: concentrazione di CO _2 , temperatura e umidità.
  • L'ora deve essere impostata correttamente in modalità impostazione.

7. Impostazioni

7.1 Selezione di illuminazione multifunzionale del display
- Il dispositivo dispone di una illuminazione multifunzionale e a colori del display. A seconda dell'imposta-zione, il colore dell'illuminazione viene utilizzato per valutare e interpretare i valori correnti di CO₂.

• Impostare la regolazione desiderata con il tasto MODE
• Per confermare la selezione, aspettate un momento, fino a che l'indicazione torna in modalità normale.
• Sono disponibili quadro impostazioni differenti:

In questa modalità, il display cambia automaticamente il suo colore in modo delicato tra le 3 sfumature, a seconda dei valori correnti di CO₂.

Verde: Ottima qualità dell'aria: La concentrazione di CO 2 è inferiore a 800 ppm.
Glallo: Qualità dell'aria media: La concentrazione di CO 2 è tra 800 ppm e 1400 ppm.
Rosso: Scarsa qualità dell'aria: La concentrazione di CO 2 è superiore a 1400 ppm.

7.1.2 „AL”

In questa modalità, si attiva l'illuminazione rossa del display come segnale ottico in caso di allarme, quanto il valore limite viene superato (valore preimpostato: > 1400ppm).
Nella modalità di impostazione è possibile impostare il valore limite di allarme.

7.1.3 „on"

In questa modalità potete configurare individualmente il colore dell'illuminazione del display.
Nella modalità di impostazione è possibile scegliere tra 7 colori.

7.1.4 "OFF"

In questa modalità l'illuminazione del display si spegne.

7.2 Modalità di impostazione

• Tenere premuto per tre secondi il tasto MODE. Appare SEL COL e potete impostare la colorazione del display per la modalità "on" con il tasto +.
  1 = BIANCO
  2 = BLU CHIARO
  3 = BLU SCURO
  4 = VIOLETTO
  5 - ROSSO
  6 - ROSSO 6 - CIALLO
  7 VERDE
  7-0 ENDE
• Confermare con il tasto MODE.
• Appare AL e il valore preimpostato di 1400 ppm.
• Impostate per la modalità "AL" il valore allarme desiderato (tra 400 e 3000 ppm) con il tasto + ad incrementi di 100.
• Confermare con il tasto MODE.
• Sul display viene visualizzato l'ora. L'indicazione dell'ora lampeggia.
  • Impostare con il tasto + le ore
• Confermare con il tasto MODE e inserire i minuti procedendo nello stesso modo.
• Confermare con il tasto MODE.

• Appare "ECO L" e l'impostazione predefinita OFF. Quando la funzione ECO LIGHT è attivata, un'illuminazione più debole si accende automaticamente dalle ore 22:00 alle ore 6:00. A tale scopo è necessario che l'ora attuale sia impostata correttamente.
• Premere il tasto + per attivare (ON) o disattivare (OFF) la funzione.
• Confermare con il tasto MODE per ritornare alla modalità normale.
  • L'apparecchio esce automaticamente dalla modalità impostazione se non si preme alcun tasto per più di 20 secondi.

8. Indicazione HISTORY

• Il grafico mostra i valori di CO _2 misurati delle ultime 24 ore in modo facile.
• La barra sulla posizione "Oh" corrisponde alla misurazione dei livelli correnti di CO _2 (la barra viene attualizzata ogni 10 secondi)
  La barra "-3" corrisponde ai valori medi di CO₂ nelle ultime 3 ore.
  La barra "-6" corrisponde ai valori medi di CO₂ nel tempo tra le ultime 6 alle ultime 3 ore.
  La barra "-12" corrisponde ai valori medi di CO₂ nel tempo tra le ultime 12 alle ultime 6 ore.
  La barra "-18" corrisponde ai valori medi di CO2 nel temmo tra le ultime 18 alle ultime 12 pre
  La barra "-24" corrisponde ai valori medi di CO₂ nel tempo tra le ultime 24 alle ultime 18 ore.
• Il valore medio delle barre da “-3” fino a “-24” vengono calcolate e attualizzate ogni 10 minuti.

46

47

9. Cura e manutenzione

- Per pulire l'apparecchio utilizzare solo un panno morbido leggermente inumidito. Non usare solventi o abrasivi. Proteggere dall'umidità.

- Collocare il dispositivo in un luogo asciutto.

10. Guasti

Problema Risoluzione del problema

Nessuna indicazione → Collegare con il cavo micro USB ad una fonte di elettricità adatta

Indicazione non corretta → Mettere nuovamente l'apparecchio in funzione

Indicazione 9999 → Errore di sistema

Mettere nuovamente l'apparecchio in funzione

11. Smaltimento

Questo prodotto è stato realizzato utilizzando materiali e componenti di alta qualità che possono essere riciclati e riutilizzati.

Questo apparecchio è etichettato in conformità alla Direttiva UE sullo smaltimento delle apparecchiature elettriche ed elettroniche (WEEE).

Questo prodotto non deve essere smaltito insieme ai rifiuti domestici. Il consumatore è tenuto a consegnare il vecchio apparecchio presso un punto di raccolta per lo smaltimento di apparecchiature elettriche ed elettroniche ai fini di uno smaltimento ecologico.

1. Dati tecnici

Alimentazione DC 5V, ≥300mA (USB)

Cavo micro USB (Incluso)

CO _2

Campo di misura 0 ...9999 ppm

Risoluzione 1 ppm

Precisione ±7 % o ±100 ppm a 0 ... 3000 ppm (si applica è maggiore)

±10% a > 3000 ppm

Intervallo di aggiornamento 10 secondi

Tempo di riscaldamento ca. 10 secondi

Metodo di misurazione Tecnologia infrarossa non dispersiva (NDIR)

Temperatura

Campo di misura 0 °C ... 50 °C

Risoluzione 0.1 °C

Precisione ±1,0 °C

Umidità

Campo di misura 1% a 95% RH

Risoluzione 1% RH

Precisione ±3% RH (dal 35 all'75 % RH)

Temperatura di funzionamento 0 °C ... 50 °C

Temperatura di conservazione -20 °C ... 60 °C

50

AIRCO 2 NTROL COACH – Monitor CO 2

①

Dimensioni 105 x 32 x 55 mm

Peso 86 g (solo apparecchio)

È victata la pubblicazione delle presenti istruzioni o di parti di esse senza una precedente autorizzazione della TFA Dostmann. I dati tecnici corrispondono allo stato del prodotto al momento della stampa e possono cambiare senza preavviso. È possibile trovare dati tecnici e informazioni aggiornate sul prodotto inserendo il numero di articolo sul nostro sito.
