Caractéristiques	Détails
Type de récepteur	Récepteur autoradio
Compatibilité Bluetooth	Oui, avec fonction mains libres et streaming audio
Puissance de sortie	4 x 50 W
Formats audio supportés	MP3, WMA, AAC, WAV
Écran	Écran LCD avec rétroéclairage
Connectivité USB	Port USB pour lecture de musique et chargement
Entrées auxiliaires	Entrée AUX 3,5 mm
Fonctionnalités de sécurité	Code de sécurité anti-vol
Dimensions	Standard DIN
Poids	Environ 1,2 kg
Garantie	2 ans

FOIRE AUX QUESTIONS - DPX791BH KENWOOD

Comment réinitialiser mon récepteur KENWOOD DPX791BH ?

Pour réinitialiser votre récepteur, appuyez simultanément sur le bouton 'Reset' et le bouton 'Power' pendant environ 5 secondes.

Pourquoi mon récepteur ne s'allume-t-il pas ?

Vérifiez si le câblage est correctement connecté et si le fusible est en bon état. Assurez-vous également que la batterie de votre véhicule est chargée.

Comment connecter mon téléphone via Bluetooth ?

Activez le Bluetooth sur votre téléphone, sélectionnez 'KENWOOD DPX791BH' dans la liste des appareils disponibles, puis entrez le code PIN si demandé (par défaut, il est généralement '0000').

Comment régler la qualité sonore de mon récepteur ?

Utilisez les boutons 'Volume' et 'Tone' pour ajuster les basses, les aigus et l'équilibre selon vos préférences dans le menu audio.

Puis-je écouter la radio DAB avec mon KENWOOD DPX791BH ?

Oui, le KENWOOD DPX791BH est compatible avec la radio DAB, mais vous devrez disposer d'un récepteur DAB externe connecté au récepteur.

Comment mettre à jour le firmware de mon récepteur ?

Téléchargez la dernière mise à jour du firmware depuis le site Web de KENWOOD, copiez-la sur une clé USB, puis connectez-la au port USB du récepteur et suivez les instructions à l'écran.

Pourquoi le son de mon récepteur est-il coupé ?

Vérifiez si le mode 'Mute' est activé. Si ce n'est pas le cas, vérifiez également les connexions des haut-parleurs et assurez-vous qu'aucun court-circuit n'est présent.

Comment changer la langue du menu ?

Accédez aux paramètres du menu, sélectionnez 'Langue', puis choisissez la langue de votre choix dans la liste proposée.

Comment puis-je sauvegarder mes stations de radio préférées ?

Pour sauvegarder une station, écoutez-la, puis appuyez et maintenez le bouton 'Preset' correspondant à l'emplacement où vous souhaitez l'enregistrer.

Mon récepteur ne détecte pas de périphériques USB, que faire ?

Assurez-vous que votre clé USB est formatée en FAT32 et qu'elle ne contient pas de fichiers corrompus. Essayez une autre clé USB si le problème persiste.

Comment ajuster l'éclairage de l'écran ?

Allez dans le menu des paramètres, sélectionnez 'Éclairage', puis ajustez la luminosité selon vos préférences.

MODE D'EMPLOI DPX791BH KENWOOD

Avertissement N’utilisez aucune fonction qui risque de vous distraire de la conduite sure de votre véhicule. Précautions Réglage du volume:

Ajustez le volume de façon à pouvoir entendre les sons extérieurs à la voiture afin d’éviter tout risque d’accident.

Réduisez le volume avant de reproduire des sources numériques afin d’éviter d’endommager les enceintes par la soudaine augmentation du niveau de sortie. Généralités:

Éviter d’utiliser le périphérique extérieur s’il peut gêner une conduite en toute sécurité.

Assurez-vous que toutes les données importantes ont été sauvegardées. Nous ne pouvons pas être tenu responsable pour toute perte des données enregistrées.

Veuillez faire en sorte de ne jamais mettre ou laisser d’objets métalliques (tels que des pièces ou des outils) dans l’appareil, afin d’éviter tout risque de court-circuit.

Si une erreur de disque se produit à cause de la condensation sur l’objectif laser, éjectez le disque et attendez que l’humidité s’évapore. Télécommande (RC-406):

Ne laissez pas la télécommande dans des endroits exposés à la chaleur, comme sur le tableau de bord par exemple.

La pile au lithium risque d’exploser si elle est remplacée incorrectement. Ne la remplacez uniquement qu’avec le même type de pile ou son équivalent.

Le boîtier de la pile ou les piles ne doivent pas être exposés à des chaleurs excessives telles que les rayons du soleil, du feu, etc.

Gardez la pile hors de la portée des enfants et dans son emballage d’origine quand elle n’est pas utilisée. Débarrassez-vous des piles usagées rapidement. En cas d’ingestion, contactez un médecin immédiatement.

Les opérations sont expliquées principalement en utilisant les touches de la façade.

] indique les éléments choisis.

) indique que des références sont disponibles aux page citées. Entretien Nettoyage de l’appareil: Essuyez la saleté de la façade avec un chiffon sec au silicone ou un chiffon doux. Manipulation des disques:

Ne pas toucher la surface d’enregistrement du disque.

Ne pas coller de ruban adhésif, etc. sur les disques et ne pas utiliser de disque avec du ruban adhésif collé dessus.

N’utilisez aucun accessoire pour le disque.

Nettoyer le disque en partant du centre vers l’extérieur.

Nettoyez le disque avec un chiffon sec au silicone ou un chiffon doux. N’utilisez aucun solvant.

Pour retirer les disques de cet appareil, tirez-les horizontalement.

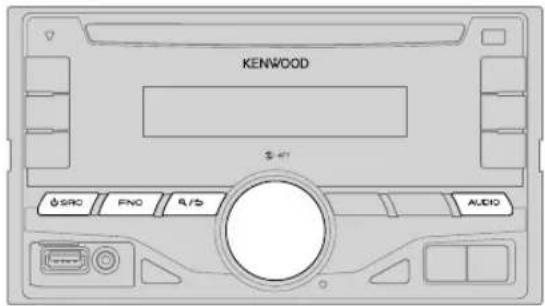

Pour Sur la façade Sur la télécommande Mettez l’appareil sous tension Appuyez sur

Maintenez la touche enfoncée pour mettre l’appareil hors tension. Maintenez SRC enfoncée pour mettre l’appareil hors tension. ( Appuyer sur SRC ne met pas l’appareil hors tension. ) Ajustez le volume Tournez le bouton de volume. Appuyez sur ou . Appuyez sur le bouton de volume pendant la lecture pour atténuer le son.

Appuyez une nouvelle fois pour annuler. Appuyez sur AT T pendant la lecture pour atténuer le son.

Appuyez une nouvelle fois pour annuler. Sélectionner la source Appuyez répétitivement sur

Appuyez répétitivement sur SRC

Changez l’information sur l’affichage Appuyez répétitivement sur

Maintenez la touche enfoncée pour faire défiler les informations actuelles de l’affichage. ( non disponible ) Télécommande (RC-406)Façade FRANÇAIS Retirez la feuille d’isolant lors de la première utilisation. Bouton de réinitialisation

Vos ajustements préréglés sont aussi effacés. Comment remplacer la pile Capteur de télécommande (Ne l’exposez Pas à la lumière directe du soleil.) Bouton de volume (tournez/appuyez) Fente d’insertion Fenêtre d’affichage JS_KWD_DPX791BH_DPX501BT_KN_FR.indd 3JS_KWD_DPX791BH_DPX501BT_KN_FR.indd 3 11/21/2014 2:33:58 PM11/21/2014 2:33:58 PM4 Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm)

Annulez la démonstration Quand vous mettez l’appareil sous tension (ou après une réinitialisation de l’appareil), l’affichage apparaît: “CANCELDEMO” “PRESS” “VOLUMEKNOB” 1 Appuyez sur le bouton de volume.

YES ] est choisi pour le réglage initial. 2 Appuyez de nouveau sur le bouton de volume. “DEMOOFF” apparaît. Réglez l’horloge

Appuyez sur FNC pour accéder à [ FUNCTION

Tournez le bouton de volume pour choisir [ CLOCK ], puis appuyez sur le bouton. 3 Tournez le bouton de volume pour choisir [ CLOCK ADJUST ], puis appuyez sur le bouton. 4 Tournez le bouton de volume pour faire les réglages, puis appuyez sur le bouton. Jour Heure Minute 5 Tournez le bouton de volume pour choisir [ CLOCK FORMAT ], puis appuyez sur le bouton. 6 Tournez le bouton de volume pour choisir [ 12H ] ou [ 24H ], puis appuyez sur le bouton. 7 Maintenez enfoncée pour quitter. Pour retourner à l’option de réglage précédente, appuyez sur .

Faites les réglages initiaux

Appuyez répétitivement sur pour entrer en veille STANDBY. 2 Appuyez sur FNC pour accéder à [ FUNCTION

• Appuyez sur AUDIO pour accéder directement à [ AUDIO CONTROL

3 Tournez le bouton de volume pour réaliser une sélection (voir le tableau suivant), puis appuyez sur le bouton. 4 Répétez l’étape 3 jusqu’à ce que l’élément souhaité soit sélectionné ou activé. 5 Maintenez enfoncée pour quitter. Pour retourner à l’option de réglage précédente, appuyez sur . Défaut:

OEM : La sélection est faite en fonction de la taille des enceintes (5 pouces ou 4 pouces, 6×9 pouces ou 6 pouces) ou des enceintes OEM pour obtenir une performance optimale. DISPLAY EASY MENU

:L’éclairage de l’affichage et des touches change sur blanc quand vous entrez dans

OFF :L’éclairage de l’affichage et des touches reste sur la couleur du réglage [ COLOR SELECT

TUNER SETTING PRESET TYPE NORMAL :Mémorise une station pour chaque touche de préréglage dans chaque bande (FM1/ FM2/ FM3/ AM).; MIX :Mémorise une station ou un canal SiriusXM pour chaque touche de préréglage, quelle que soit la bande ou le canal SiriusXM sélectionné.

:Met en service la tonalité des touches.; OFF :Met hors service la fonction. SOURCE SELECT PANDORA SRC

:Met en service PANDORA dans la sélection de la source.; OFF :Hors service. (

:Met en service IHEARTRADIO dans la sélection de la source.; OFF :Hors service. (

:Met en service AUX dans la sélection de la source.; OFF :Hors service. (

CD READ 1 :Distingue automatiquement les disques de fichiers audio et les CD de musique.; :Reproduit de force le disque comme un CD de musique. Aucun son n’est entendu si un disque de fichiers audio est reproduit.

F/W UP xx.xx / F/W UP Vxx YES :Démarrer la mise à niveau du micrologiciel.; :Annulation (la mise à niveau n’est pas activée).Pour en savoir plus sur la mise à niveau du micrologiciel, référez-vous à: www.kenwood.com/cs/ce/ CLOCK CLOCK DISPLAY

:L’horloge apparaît sur l’affichage même quand l’appareil est hors tension.; OFF :Annulation.

Pour :Vous pouvez uniquement accorder des émissions conventionnelles.Pour Vous pouvez accorder à la fois les émissions conventionnelles et HD Radio. Pour en savoir plus sur les stations HD Radio dans votre région, consultez le site <http://www.hdradio.com>. Recherche d’une station ou d’un canal

Appuyez sur B SRC pour choisir TUNER ou HD RADIO. 2 Appuyez répétitivement sur (ou appuyez sur

#FM+ sur la RC-406) pour sélectionner FM1/ FM2/ FM3/ AM. 3 Appuyez sur S / T (ou appuyez sur S / T(+) sur la RC-406) pour rechercher une station ou un canal. Pour changer la méthode de recherche pour

: Maintenez la touche enfoncée répétitivement. AUTO1 : Recherche automatiquement d’une station ou d’un canal. AUTO2 : Recherche d’une station préréglée ou d’un canal. MANUAL : Recherche manuelle d’une station ou d’un canal. Pour mémoriser une station ou un canal: Maintenez pressée une des touches numériques (

Pour choisir une station ou un canal mémorisé: Appuyez sur une des touches numériques (

) (ou appuyez sur une des touches numériques (

) sur la RC-406). JS_KWD_DPX791BH_DPX501BT_KN_FR.indd 5JS_KWD_DPX791BH_DPX501BT_KN_FR.indd 5 11/21/2014 2:33:59 PM11/21/2014 2:33:59 PM6 Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Choisissez un canal multiplex HD Radio (pour ) Beaucoup de stations HD Radio offrent plus d’un canal de programmes. Ce service est appelé multiplex. Pendant la réception de canaux multiplex HD Radio... Appuyez sur S / T pour choisir votre canal souhaité (HD1 à HD8). “LINKING” apparaît pendant la liaison à un canal multiplex. Syntonisation à accès direct (en utilisant la RC-406)

Appuyez sur DIRECT pour entrer en mode de Syntonisation à accès direct. 2 Appuyez sur les touches numériques pour entrer une fréquence ou un canal. 3 Appuyez sur ENTIW pour rechercher une station ou un canal.

Pour annuler, appuyez sur ou DIRECT

Si aucune opération n’est effectuée pendant 10 secondes après l’étape

, la syntonisation à accès direct est annulée automatiquement. Autres paramètres

Appuyez sur FNC pour accéder à [ FUNCTION

2 Tournez le bouton de volume pour réaliser une sélection (voir le tableau suivant), puis appuyez sur le bouton. 3 Répétez l’étape 2 jusqu’à ce que l’élément souhaité soit sélectionné ou activé. 4 Maintenez enfoncée pour quitter. Pour retourner à l’option de réglage précédente, appuyez sur

AUTO : Augmente la sélectivité du tuner pour réduire les interférences des stations FM adjacentes. (L’effet stéréo peut être perdu.) ; WIDE : Il y a des interférences des stations FM adjacentes, mais la qualité du son n’est pas dégradée et l’effet stéréo est conservé.

:Mémorise automatiquement 6 stations dont la réception est bonne.;

:Annulation. (Peut être sélectionné uniquement si [NORMAL] est sélectionné pour [PRESET TYPE]

:Améliore la réception FM mais l’effet stéréo peut être perdu.; OFF :Annulation.

: Permet à l’appareil de commuter temporairement sur les informations routières si elles sont disponibles (“TI” s’allume).; OFF :Annulation. PTY SEARCH

Sélectionne le type de programme disponible (voir ci-dessous), puis appuyez sur

pour démarrer. RECEIVE MODE

Définit le mode de réception du système HD Radio. AUTO : Sélectionne automatiquement l’émission analogique lorsqu’il n’y a pas d’émission numérique.; DIGITAL : Accorde uniquement des émissions numériques.; ANALOG : Accorde uniquement des émissions analogiques. CLOCK TIME SYNC

:Synchronise l’heure de l’appareil à l’heure de la station Radio Broadcast Data System.; OFF :Annulation.

PTY SEARCH ] peut être choisi uniquement quand la bande est FM1/ FM2/ FM3.

REL TALK (discussion religieuse), PERSNLTY (personnalité), PUBLIC

CLASSICL (classique), R & B (rhythm et blues),

(rhythm et blues soft), REL MUSC (musique religieuse), MUSC ESP (musique espagnole), HIP HOP L’appareil recherche le type de programme catégorisé dans [ SPEECH ] ou [ MUSIC ] s’il a été choisi.

Si le volume est ajusté pendant la réception des informations routières ou de bulletins d’information, le volume ajusté est automatiquement mémorisé. Il sera appliqué la prochaine fois que les informations routières ou de bulletin d’information seront activées. RADIO JS_KWD_DPX791BH_DPX501BT_KN_FR.indd 6JS_KWD_DPX791BH_DPX501BT_KN_FR.indd 6 11/21/2014 2:34:00 PM11/21/2014 2:34:00 PMFRANÇAIS

KCA-iP102 : Type à 30 broches, KCA-iP103 : Type d’éclairage

Ne laissez pas le câble à l’intérieur de la voiture quand il n’est pas utilisé. Pour Sur la façade Sur la télécommande Lecture / pause Appuyez sur

Recherche rapide vers l’arrière / vers l’avant

. Maintenez enfoncée

Sélectionnez un une plage ou un fichier Appuyez sur

Sélectionnez un dossier

Appuyez sur / . Appuyez sur

Appuyez répétitivement sur . TRACK REPEAT

Appuyez répétitivement sur . DISC RANDOM

RANDOM OFF : Fichier MP3/WMA/AAC/WAV, fichier KME Light/ KMC, iPod ou ANDROID Maintenez enfoncée pour sélectionner ALL RANDOM

Face portant l’étiquette

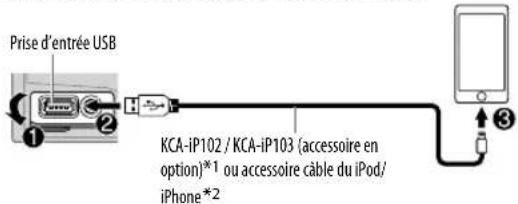

Éjectiez le disque Prise d’entrée USB CA-U1EX (max.: 500mA) (accessoire en option) Câble Micro USB 2.0

(en vente dans le commerce) KCA-iP102 / KCA-iP103 (accessoire en option)

ou accessoire câble du iPod/ iPhone

Appuyez sur . 2 Tournez le bouton de volume pour sélectionner un dossier/liste, puis appuyez sur le bouton. 3 Tournez le bouton de volume pour choisir un fichier, puis appuyez sur le bouton. Recherche rapide Si vous avez beaucoup de fichiers, vous pouvez effectuer une recherche rapide parmi eux. Pour USB (pour les fichiers KME Light/ KMC): Appuyez sur

pour faire une recherche d’une ampleur prédéfinie.

pour rechercher avec une ampleur de 10

• Non applicable pour les CD et les fichiers MP3/WMA/AAC/WAV. Pour l’iPod: Vous pouvez rechercher un fichier en fonction du premier caractère. Tournez le bouton de volume rapidement pour entrer en recherche de caractères. Tournez le bouton de volume pour sélectionner un caractère.

• Pour rechercher un autre caractère qu’une lettre de A à Z et un chiffre de 0 à 9, entrez seulement “

• Maintenir enfoncé / permet de changer les caractères rapidement. Appuyez sur

pour déplacer la position d’entrée.

• Vous pouvez entrer un maximum de trois caractères. Appuyez sur le bouton de volume pour démarrer la recherche.

Pour retourner au dossier racine/ premier fichier/ menu supérieur, appuyez sur

Pour retourner à l’option de réglage précédente, appuyez sur .

Pour annuler, maintenez enfoncée .

Pour l’iPod, applicable uniquement quand [ MODE OFF ] est sélectionné.

Sélectionnez le mode de commande

Pour ANDROID, applicable uniquement quand [ BROWSE MODE ] est sélectionné.

CD / USB / iPod / ANDROID Pour Sur la façade Sélectionnez le mode de commande Quand la source est iPod, appuyez répétitivement sur

MODE ON : Commande à partir de l’iPod

MODE OFF : Commande à partir de l’appareil Dans le cas d’une source ANDROID,

Sélectionnez le lecteur de musique

Appuyez répétitivement sur

Les morceaux mémorisés dans le support suivant sont lus.

Mémoire interne ou smartphone (Mass Storage Class) sélectionné.

Lecteur sélectionné parmi plusieurs lecteurs.

Lors de la connexion d’un périphérique Android, “Press [VIEW] to install KENWOOD MUSIC PLAY APP” apparaît. Suivez les instructions pour installer l’application. Vous pouvez aussi intaller la dernière version de l’application KENWOOD MUSIC PLAY sur votre périphérique Android avant la connexion. (

Pour ANDROID: Fonctionne uniquement quand [ BROWSE MODE ] est sélectionné.

Pour CD: Uniquement pour les fichiers MP3/WMA/AAC. Cela ne fonctionne pas pour l’iPod/ ANDROID.

Pour l’iPod/ ANDROID: Fonctionne uniquement quand [ MODE OFF

BROWSE MODE ] est sélectionné.

Pour CD: Uniquement pour les fichiers MP3/WMA/AAC.

Vous pouvez toujours faire une lecture/pause, sauter des fichiers, et faire une recherche rapide de fichiers vers l’arrière/vers l’avant à partir de l’appareil. JS_KWD_DPX791BH_DPX501BT_KN_FR.indd 8JS_KWD_DPX791BH_DPX501BT_KN_FR.indd 8 11/21/2014 2:34:03 PM11/21/2014 2:34:03 PMFRANÇAIS

Appuyez sur DIRECT. 2 A l’aide des touches numériques, entrez le numéro de plage/fichier. 3 Appuyez sur pour rechercher un morceau.

Pour annuler, appuyez sur ou DIRECT

Non disponible si la lecture aléatoire est sélectionné.

Ne peut pas être utilisé pour iPod, ANDROID, fichier KME Light/ KMC. Écoute de TuneIn Radio/ TuneIn Radio Pro/ Aupeo Lors de l’écoute de TuneIn Radio, TuneIn Radio Pro ou Aupeo, connectez l’iPod/iPhone à la prise d’entrée USB de l’appareil.

L’appareil sort le son de ces applications. Autres paramètres

Appuyez sur FNC pour accéder à [ FUNCTION

2 Tournez le bouton de volume pour réaliser une sélection (voir le tableau suivant), puis appuyez sur le bouton. 3 Répétez l’étape 2 jusqu’à ce que l’élément souhaité soit sélectionné ou activé. 4 Maintenez enfoncée pour quitter. Pour retourner à l’option de réglage précédente, appuyez sur . Défaut:

ANDROID SETUP BROWSE MODE : Commande à partir de l’appareil (en utilisant l’application KENWOOD MUSIC PLAY).; HAND MODE :Commande d’autres applications de lecture multimédia à partir du périphérique Android (sans utiliser l’application KENWOOD MUSIC PLAY). Cependant, vous pouvez encore utiliser la lecture/pause et le saut de fichier de l’appareil. USB

MUSIC DRIVE DRIVE CHANGE

:Le lecteur suivant ([ DRIVE 1 ] à [ DRIVE 5 ]) est sélectionné automatiquement et la lecture démarre. Répétez les étapes

pour choisir les lecteurs suivants. SKIP SEARCH 0.5%

10% : Lors de l’écoute de l’iPod, ANDROID ou de fichiers KME Light/ KMC, sélectionnez l’ampleur de saut sur le total des fichiers. AUX Préparation: Sélectionnez [

] pour [ BUILT-IN AUX

Connectez un lecteur audio portable (en vente dans le commerce). 2 Appuyez répétitivement sur pour sélectionner AUX. 3 Mettez sous tension le lecteur audio portable et démarrez la lecture. Réglez le nom pour AUX Lors de l’écoute d’un lecteur audio portable connecté à l’appareil... 1 Appuyez sur FNC pour accéder à [ FUNCTION

2 Tournez le bouton de volume pour choisir [ SYSTEM ], puis appuyez sur le bouton. 3 Tournez le bouton de volume pour choisir [

], puis appuyez sur le bouton. 4 Tournez le bouton de volume pour faire une sélection, puis appuyez sur le bouton. AUX (défaut)/ DVD

5 Maintenez enfoncée pour quitter. Pour retourner à l’option de réglage précédente, appuyez sur . Prise d’entrée auxiliaire Lecteur audio portable Mini fiche stéréo de 3,5 mm (1/8 pouces) avec connecteur en forme de “L” (en vente dans le commerce) JS_KWD_DPX791BH_DPX501BT_KN_FR.indd 9JS_KWD_DPX791BH_DPX501BT_KN_FR.indd 9 11/21/2014 2:34:04 PM11/21/2014 2:34:04 PM10 Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Création et sauvegarde d’une nouvelle station

Maintenez enfoncée FNC. 2 Tournez le bouton de volume pour choisir [ FROM TRACK ] ou [ FROM ARTIST

puis appuyez sur le bouton. Une nouvelle station est créée sur la base du morceau ou de l’artiste actuel. 3 Maintenez pressée une des touches numériques (3 à 6) pour mémoriser. Pour sélectionner une station mémorisée, appuyez sur les touches numériques (

Recherchez une station mémorisée

Appuyez sur . 2 Tournez le bouton de volume pour faire une sélection, puis appuyez sur le bouton.

BY DATE ]:En fonction de la date d’enregistrement

A-Z ]:Ordre alphabétique 3 Tournez le bouton de volume sur la station souhaitée, puis appuyez sur le bouton. Pour annuler, maintenez enfoncée . (ou lors de l’utilisation de RC-406) Appuyez sur J / K pour rechercher une station, puis appuyez sur

Marquez un morceau ou une informations d’artiste

Maintenez enfoncée . 2 Tournez le bouton de volume pour faire une sélection, puis appuyez sur le bouton.

THIS TRACK ]:Informations sur le morceau actuel

THIS ARTIST ]:Informations sur l’artiste actuel “BOOKMARKED” apparaît et l’information est mémorisée sur votre périphérique. Le signet est disponible sur votre compte Pandora mais pas sur cet appareil. Pandora® Préparation: Installez la dernière version de l’application Pandora sur votre appareil (iPhone/ iPod touch), puis créez un compte et connectez-vous sur Pandora.

] pour [ PANDORA SRC

Ouvrez l’application Pandora sur votre appareil. 2 Connectez votre appareil à la prise d’entrée USB. La source change sur PANDORA et la diffusion démarre. Pour Sur la façade Sur la télécommande Lecture / pause Appuyez sur

Sauter une plage Appuyez sur

Fait défiler vers le haut ou vers le bas

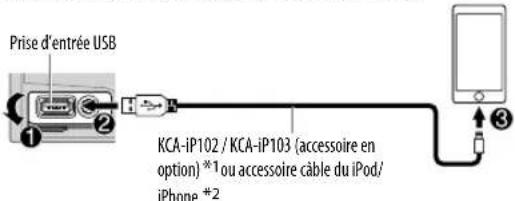

KCA-iP102 : Type à 30 broches, KCA-iP103 : Type d’éclairage

Ne laissez pas le câble à l’intérieur de la voiture quand il n’est pas utilisé.

Si le défilement vers le bas est sélectionné, la plage actuelle est sautée. Prise d’entrée USB KCA-iP102 / KCA-iP103 (accessoire en option)

ou accessoire câble du iPod/ iPhone

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) iHeartRadio® Préparation: Installez la dernière version de l’application iHeart Link for KENWOOD sur votre appareil (iPhone/ iPod touch), puis créez un compte et connectez-vous sur iHeartRadio.

Ouvrez l’application iHeart Link sur votre appareil. 2 Connectez votre appareil à la prise d’entrée USB.

3 Appuyez répétitivement sur pour sélectionner IHEARTRADIO. La diffusion démarre automatiquement. Pour Sur la façade Sur la télécommande Lecture / pause Appuyez sur

Saute une plage pour choisir une station personnalisée Appuyez sur T. Appuyez sur

Fait défiler vers le haut ou le bas

pour choisir une station personnalisée Appuyez sur /

Crée une nouvelle station/station personnalisée Maintenez enfoncée

Ajoute la station actuelle aux stations préférées Maintenez enfoncée

Recherche d’une station en direct Appuyez sur

KCA-iP102 : Type à 30 broches, KCA-iP103 : Type d’éclairage

Ne laissez pas le câble à l’intérieur de la voiture quand il n’est pas utilisé.

Si le défilement vers le bas est sélectionné, la plage actuelle est sautée. Recherchez une station

Appuyez sur . 2 Tournez le bouton de volume pour choisir une catégorie, puis appuyez sur le bouton. 3 Tournez le bouton de volume sur la station souhaitée, puis appuyez sur le bouton. Quand une liste des villes apparaît, vous pouvez sauter les villes dans l’ordre alphabétique. Pour annuler, maintenez enfoncée

(ou lors de l’utilisation de RC-406) Appuyez sur J / K pour rechercher une station, puis appuyez sur . Saute les villes dans l’ordre alphabétique Quand une liste de villes apparaît pendant la recherche... 1 Tournez le bouton de volume rapidement pour entrer en recherche de caractères. 2 Tournez le bouton du volume ou appuyez sur S/T pour choisir le caractère à rechercher. 3 Appuyez sur 1 / 2 pour passer à la page précédente/suivante. 4 Appuyez sur le bouton de volume pour démarrer la recherche. Pour annuler, maintenez enfoncée . Suppression d’une station Lors de l’écoute de IHEARTRADIO... 1 Appuyez sur FNC pour accéder à [ FUNCTION

2 Tournez le bouton de volume pour choisir [ SYSTEM ], puis appuyez sur le bouton. 3 Tournez le bouton de volume pour choisir [ STATION DEL ], puis appuyez sur le bouton. 4 Tournez le bouton de volume pour choisir [ LIVE ] ou [ CUSTOM ], puis appuyez sur le bouton. 5 Tournez le bouton de volume pour choisir la station à supprimer, puis appuyez sur le bouton. 6 Tournez le bouton de volume pour choisir [YES], puis appuyez sur le bouton. 7 Maintenez enfoncée pour quitter. Pour retourner à l’option de réglage précédente, appuyez sur . Prise d’entrée USB KCA-iP102 / KCA-iP103 (accessoire en option)

ou accessoire câble du iPod/ iPhone

JS_KWD_DPX791BH_DPX501BT_KN_FR.indd 11JS_KWD_DPX791BH_DPX501BT_KN_FR.indd 11 11/21/2014 2:34:06 PM11/21/2014 2:34:06 PM12 Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Radio SiriusXM® Seul SiriusXM® vous apporte plus de ce que vous aimez écouter, en un seul endroit. Obtenez plus de 140 canaux, y compris de la musique sans pauses publicitaires, le meilleur du sport, les nouvelles, les discussions, les comédies et de les divertissements. Bienvenue dans le monde de la radio satellite. Un tuner SiriusXM Vehicle et un abonnement sont nécessaires. Pour plus d’informations, consultez www.siriusxm.com. Préparation: 1 Connectez le tuner SiriusXM Vehicle optionnel (en vente dans le commerce). 2 Vérifiez votre numéro d’identification radio pour l’activation. Le numéro d’identification de SiriusXM Radio est nécessaire pour l’activation et peut être trouvé en accordant le canal 0 de même que sur l’étiquette qui se trouve sur le tuner SiriusXM Connect et sur son emballage. Le numéro d’identification radio ne comprend pas les lettres I, O, S ou F. 3 Activez l’abonnement. Pour les utilisateurs au États-Unis: En ligne: Allez sur www.siriusxm.com Téléphone: Appelez le 1-866-635-2349 Pour les utilisateurs au Canada: En ligne: Allez sur www.siriusxm.ca/activatexm Téléphone: Appelez le 1-877-438-9677 4 Appuyez répétitivement sur pour sélectionner SIRIUSXM et démarrer la mise à jour. Démarrez l’écoute

Appuyez répétitivement sur pour sélectionner SIRIUSXM. 2 Appuyez répétitivement sur pour sélectionner une bande. 3 Maintenez enfoncée . “ ” s’allume. 4 Tournez le bouton de volume pour choisir une catégorie, puis appuyez sur le bouton. Si “ALL CHANNELS” est sélectionné, tous les canaux disponibles sont affichés. 5 Tournez le bouton de volume pour choisir un canal, puis appuyez sur le bouton. (ou) Appuyez sur S / T pour rechercher un canal manuellement.

• Maintenir enfoncée S / T permet de changer le canal rapidement. Si un canal verrouillé ou un canal adulte est sélectionné, un écran d’entrée de code secret apparait. Entrez le code secret pour recevoir le canal. (

Pour changer la méthode de syntonisation pour

: Maintenez enfoncée

Chaque fois que vous maintenez enfoncé , la méthode de recherche change entre “CHANNEL” (recherche manuelle d’un canal) et “PRESET” (recherche d’un canal préréglé de la bande choisie). Syntonisation à accès direct (en utilisant la RC-406)

Appuyez sur DIRECT pour entrer en mode de Syntonisation à accès direct. 2 A l’aide des touches numériques, entrez le numéro de canal. 3 Appuyez sur pour démarrer la recherche.

Pour annuler, appuyez sur ou DIRECT

Si aucune opération n’est effectuée pendant 10 secondes après l’étape

, la syntonisation à accès direct est annulée automatiquement. Port d’extension sur le panneau arrière Tuner SiriusXM Vehicle Antenne JS_KWD_DPX791BH_DPX501BT_KN_FR.indd 12JS_KWD_DPX791BH_DPX501BT_KN_FR.indd 12 11/21/2014 2:34:06 PM11/21/2014 2:34:06 PMFRANÇAIS

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Radio SiriusXM® SmartFavorites et TuneStart™ Les canaux mémorisés de l’utilisateur (1 à 6) de la bande actuelle sont reconnus comme canaux préférés intelligents. Le tuner SiriusXM Vehicle met automatiquement en cache le contenu diffusé en tache de fond.

La fonction SmartFavorites est disponible avec le tuner SiriusXM SXV200 ou les modèles ultérieurs. Quand vous syntonisez un canal préféré intelligent, vous pouvez revenir en arrière et relire 30 minutes maximum de n’importe quel contenu manqué: nouvelles, discussions, sport ou musique.

La lecture démarre à partir du début du morceau si [ TUNE START ] est réglé sur [

pour la plupart des canaux de musique mémorisés comme SmartFavorite. 1 Appuyez sur une des touches numériques (1 à 6) pour sélectionner un canal. 2 Pour les opérations ( Mode de touche SiriusXM

TuneScan™ Vous pouvez obtenir un bref aperçu des morceaux que vous avez manqués sur chacun de vos canaux de musique SmartFavorite ou sur le canal de musique que vous écoutez actuellement. Maintenez pressé AUDIO pour démarrer le balayage des 6 premières secondes du contenu musical enregistré.

Pour écouter le morceau actuel, appuyez sur FNC pour arrêter le balayage. L’appareil continue de lire le morceau actuel.

Pour sélectionner le morceau précédent/suivant, appuyez sur

Pour annuler le balayage, maintenez enfoncée FNC . L’appareil retour sur le canal que vous écoutiez avant de lancer TuneScan. Mode de touche SiriusXM Maintenez enfoncé la touche de volume pour changer le mode de touche (canal ou relecture). (Défaut: Mode de touche canal) “ ” s’allume quand le mode de touche de relecture est sélectionné. Quand le mode de touche de canal est sélectionné... Pour Sur la façade Sur la télécommande Sélectionnez un canal Appuyez sur

Changer un canal rapidement Maintenez enfoncée

Maintenez enfoncée S /

Mémoriser un canal de la bande actuelle Maintenez pressée une des touches numériques (

Sélectionner un canal mémorisé de la bande actuelle Appuyez sur l’une des touches numériques (

Quand le mode de touche de relecture est sélectionné... Pour Sur la façade Sur la télécommande Lecture / pause Appuyez sur

Sélectionnez une plage Appuyez sur

Retour / avance rapide Maintenez enfoncée

Aller au direct Maintenez enfoncée

:La lecture du canal SmartFavorite sélectionné démarre à partir du début du morceau.; OFF :Annulation.

STRONG :Montre la puissance du signal actuellement reçu. BUFFER USAGE 0%

):Montre l’utilisation actuelle pour la mémoire tampon de relecture.

:Réinitialise les canaux mémorisés et le réglage de verrouillage aux défauts.;

Affiché uniquement quand [ USER DEFINED ] est sélectionné.

Disonible uniquement si le tuner SiriusXM Vehical connecté est le SXV200 ou un tuner ultérieur qui prend en charge SmartFavorites. Réglages SiriusXM

Appuyez sur FNC pour accéder à [ FUNCTION

2 Tournez le bouton de volume pour choisir [ SIRIUS XM ], puis appuyez sur le bouton. 3 Tournez le bouton de volume pour réaliser une sélection (voir le tableau suivant), puis appuyez sur le bouton. 4 Répétez l’étape 3 jusqu’à ce que l’élément souhaité soit sélectionné/activé ou suivez les instructions données pour l’élément sélectionné. 5 Maintenez enfoncée pour quitter. Pour retourner à l’option de réglage précédente, appuyez sur . CHANNEL LOCK Pour déverrouiller les réglages:

Tournez le bouton de volume pour sélectionner un numéro.

Appuyez sur S / T pour déplacer la position d’entrée.

pour entrer le code secret actuel. (Le code secret initial est 0000.)

Appuyez sur le bouton de volume pour valider. CODE SET

Tournez le bouton de volume pour sélectionner un numéro.

Appuyez sur S / T pour déplacer la position d’entrée.

pour entrer un nouveau code secret de 4 chiffres.

Appuyez sur le bouton de volume pour valider.

pour confirmer le code secret.

Notez le nouveau code secret afin de pouvoir accéder aux réglages de verrouillage de canal à partir de la fois suivante.

LOCK SETTING MATURE CH

:Sélectionne le réglage du verrouillage défini SiriusXM.; USER DEFINED :Sélectionne le réglage du verrouillage défini par l’utilisateur.; OFF :Annulation. CHANNEL EDIT

Tournez le bouton de volume pour choisir une catégorie, puis appuyez sur le bouton.

Tournez le bouton de volume pour choisir un canal que vous souhaitez verrouiller, puis appuyez sur le bouton. “L” apparaît devant le numéro de canal.

Maintenez enfoncée pour quitter. CHANNEL CLEAR

YES :Annule tous les canaux verrouillés.;

Phonebook Access Profile — Profile d’accès au répertoire d’adresses (PBAP)

Audio/Video Remote Control Profile — Profile de télécommande audio/vidéo (AVRCP) Codecs Bluetooth pris en charge

aptX Codec (aptX) (pour ) Connectez le microphone Ajustez l’angle du microphone Fixez si nécessaire en utilisant des serre-câbles (non fourni). Microphone (fourni) Panneau arrière Pairage d’un périphérique Bluetooth Lors de la connexion d’un périphérique Bluetooth à l’appareil pour la première fois, faites les pairage entre l’appareil et le périphérique. 1 Appuyez sur pour mettre l’appareil sous tension. 2 Recherchez et sélectionnez le nom de ce modèle (DPX7

BT) sur le périphérique Bluetooth. “PAIRING” “PASS XXXXXX” Nom du périphérique “PRESS” “VOLUME KNOB” défile sur l’affichage.

• Pour certains périphériques Bluetooth, il se peut que vous ayez besoin d’entrer le code PIN (numéro d’identification personnel) immédiatement après la recherche.

• Référez-vous aussi au manuel fourni avec votre périphérique Bluetooth. 3 Appuyez sur le bouton de volume pour démarrer le pairage. “PAIRING OK” apparaît quand le pairage est terminé et “ ” s’allume quand la connexion Bluetooth est établie.

Un maximum de cinq appareils peuvent être enregistrés (appariés) en tout.

Seul un périphérique Bluetooth peut être connecté n’importe quand.

Cet appareil prend en charge le Pairage simple sécurisé (SSP).

Certains périphériques Bluetooth peuvent ne pas se connecter automatiquement au système après le pairage. Connectez le périphérique à l’appareil manuellement. Référez-vous au manuel d’instructions de votre périphérique Bluetooth pour en savoir plus.

Une fois que le pairage est termine, le périphérique Bluetooth reste enregistré sur l’appareil même si vous réinitialisez l’appareil. Pour supprimer un périphérique apparié,

Quand vous connectez un périphérique iPhone/ iPod touch/ Android à la prise d’entrée USB, la demande de pairage (via Bluetooth) est activée automatiquement. Appuyez sur le bouton de volume pour faire le pairage une fois que vous avez validé le nom de périphérique. La demande de pairage automatique est activée uniquement si: – La fonction Bluetooth du périphérique connecté est activée.

AUTO PAIRING ] est réglé sur [

Toutes les touches clignotent.

L’appareil répond automatiquement à l’appel si [ AUTO ANSWER ] sur une heure sélectionnée. (

Les touches et les affichages s’allument en fonction du réglage réalisé pour [ DISPLAY

Si vous mettez hors tension l’appareil, la connexion Bluetooth est déconnectée. Pour Sur la façade Sur la télécommande Répondre à un appel Appuyez sur ou sur l’une des touches numériques (

Refuser un appel Appuyez sur

Fin d’un appel Appuyez sur ou . Appuyez sur

Ajustez le volume du téléphone [00]

Tournez le bouton de volume pendant un appel.

Cet ajustement n’affecte pas le volume des autres sources.

Commute entre le mode mains libres et le mode de conversation privée Appuyez sur

Les opérations peuvent différer en fonction du périphérique Bluetooth connecté.

Ne peut pas être utilisé pour iPhone. Pendant un appel, l’appareil synchronise le volume téléphonique de l’iPhone sur l’appareil. Amélioration de la qualité des voix Quand vous parlez au téléphone... 1 Appuyez sur FNC pour accéder à [ FUNCTION

2 Tournez le bouton de volume pour réaliser une sélection (voir le tableau suivant), puis appuyez sur le bouton. 3 Répétez l’étape 2 jusqu’à ce que l’élément souhaité soit sélectionné ou activé. 4 Maintenez enfoncée pour quitter. Pour retourner à l’option de réglage précédente, appuyez sur

):La sensibilité du microphone augmente quand le numéro augmente. NR LEVEL –5

):Ajustez le niveau de réduction de bruit jusqu’à ce qu’un minimum de bruit soit entendu pendant une conversation téléphonique. ECHO CANCEL –5

):Ajustez le temps de retard d’annulation de l’écho jusqu’à ce que le dernier écho est entendu pendant une conversation téléphonique. BLUETOOTH® JS_KWD_DPX791BH_DPX501BT_KN_FR.indd 16JS_KWD_DPX791BH_DPX501BT_KN_FR.indd 16 11/21/2014 2:34:09 PM11/21/2014 2:34:09 PMFRANÇAIS

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) BLUETOOTH® Faire un appel Vous pouvez faire un appel à partir de l’historique, du répertoire d’adresses ou composer le numéro. Un appel par commande vocale est possible si votre téléphone portable possède cette fonction. 1 Appuyez sur pour entrer en mode Bluetooth. 2 Tournez le bouton de volume pour réaliser une sélection (voir le tableau suivant), puis appuyez sur le bouton. 3 Répétez l’étape 2 jusqu’à ce que l’élément souhaité soit sélectionné/activé ou suivez les instructions données pour l’élément sélectionné. 4 Maintenez enfoncée pour quitter. Pour retourner à l’option de réglage précédente, appuyez sur . CALL HISTORY

Appuyez sur le bouton de volume pour sélectionner un nom ou un numéro de téléphone.

• “INCOMING”, “OUTGOING” ou “MISSED” apparaît sur la partie inférieure de l’affichage pour indiquer l’état de l’appel précédent.

• Appuyez sur pour changer la catégorie de l’affichage (NUMBER ou NAME).

• “NO DATA” apparaît s’il n’y a pas d’historique d’appels enregistré.

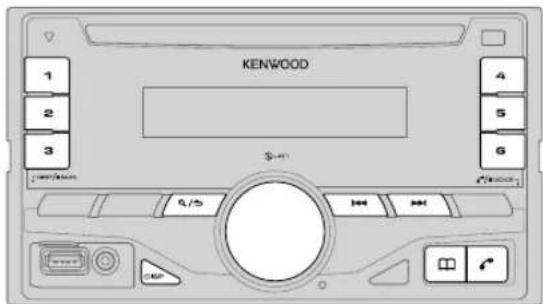

Appuyez sur le bouton de volume pour appeler. Réalise les réglages de réception d’un appel

Appuyez sur pour entrer en mode Bluetooth. 2 Tournez le bouton de volume pour réaliser une sélection (voir le tableau suivant), puis appuyez sur le bouton. 3 Répétez l’étape 2 jusqu’à ce que l’élément souhaité soit sélectionné ou activé. 4 Maintenez enfoncée pour quitter. Pour retourner à l’option de réglage précédente, appuyez sur

:L’appareil répond au téléphone entrant automatiquement pendant le temps sélectionné (secondes).; OFF :Annulation.

:Indique la puissance de la batterie et du signal quand l’appareil détectée un périphérique Bluetooth et que le périphérique Bluetooth est connecté.; OFF :Annulation. L’horloge apparaît. JS_KWD_DPX791BH_DPX501BT_KN_FR.indd 17JS_KWD_DPX791BH_DPX501BT_KN_FR.indd 17 11/21/2014 2:34:10 PM11/21/2014 2:34:10 PM18 Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) BLUETOOTH® PHONE BOOK

Tournez le bouton de volume rapidement pour entrer en mode de recherche alphabétique (si le répertoire d’adresses contient beaucoup de contacts). Le premier menu (ABCDEFGHIJK) apparaît.

• Pour passer sur les autres menus (LMNOPQRSTUV ou WXYZ1

), tournez le bouton de volume.

• Pour sélectionner la première lettre souhaitée, appuyez sur S / T , puis appuyez sur le bouton. Sélectionnez “1” pour faire une recherche avec les numéros et sélectionnez

pour faire une recherche avec les symboles.

Tournez le bouton de volume pour choisir un nom, puis appuyez sur le bouton.

Tournez le bouton de volume pour choisir un numéro de téléphone, puis appuyez sur le bouton pour appeler.

Si le téléphone prend en charge PBAP, le répertoire d’adresse du téléphone connecté est transféré automatiquement sur l’appareil lors du pairage.

Les contacts sont catégorisés de la façon suivante: HOME, OFFICE, MOBILE, OTHER, GENERAL

Cet appareil peut uniquement afficher les lettres non accentuées. (Les lettres accentuées telles que “Ú” sont affichées comme “U”

Faites au appel en utilisant le répertoire téléphonique

Tournez le bouton de volume pour sélectionner un numéro (0 à 9) ou un caractère (

Appuyez sur S / T pour déplacer la position d’entrée. Répétez les étapes

jusqu’à ce que vous terminiez d’entrer le numéro de téléphone.

Appuyez sur le bouton de volume pour appeler. (ou utilisation de la RC-406)

Appuyez sur les touches numérique (

) pour entrer le numéro de téléphone.

Appuyez sur pour appeler. VOICE Dites le nom du contact que vous souhaitez appeler ou la commande vocale pour commander les fonctions du téléphone.

Faites au appel en utilisant la reconnaissance vocale

FULL :Affiche la puissance de la batterie. SIGNAL

MAX :Montre la puissance du signal actuellement reçu.

Les fonctionnalités dépendent du type de téléphone utilisé. Faites au appel en utilisant le répertoire téléphonique

Appuyez sur accéder directement au répertoire téléphonique. 2 Tournez le bouton de volume pour choisir un nom, puis appuyez sur le bouton. 3 Tournez le bouton de volume pour choisir un numéro de téléphone, puis appuyez sur le bouton pour appeler. Faites au appel en utilisant la reconnaissance vocale

Maintenez pressé pour activer le téléphone connecté. 2 Dites le nom du contact que vous souhaitez appeler ou la commande vocale pour commander les fonctions du téléphone.

Les fonctions de reconnaissance vocale prises en charge varient pour chaque téléphone. Référez-vous au mode d’emploi du téléphone connecté pour les détails.

L’appareil prend aussi en charge la fonction d’assistant personnel intelligent de l’iPhone. Suppression d’un contact

Appuyez sur pour entrer en mode Bluetooth. 2 Tournez le bouton de volume pour choisir [ CALL HISTORY ], puis appuyez sur le bouton. 3 Tournez le bouton de volume pour sélectionner un contact. 4 Maintenez enfoncé le bouton de volume pour entrer en mode de suppression. 5 Tournez le bouton de volume pour choisir [ DELETE ONE ] ou [ DELETE ALL

puis appuyez sur le bouton. DELETE ONE : Le nom ou le numéro de téléphone choisi à l’étape

est supprimé. DELETE ALL : Tous les noms ou numéros de téléphone de [ CALL HISTORY ] à l’étape

sont supprimés. 6 Tournez le bouton de volume pour choisir [ YES ], puis appuyez sur le bouton. 7 Maintenez enfoncée pour quitter.

Pour retourner à l’option de réglage précédente, appuyez sur .

Appuyez sur FNC pour accéder à [ FUNCTION

2 Tournez le bouton de volume pour réaliser une sélection (voir le tableau suivant), puis appuyez sur le bouton. 3 Répétez l’étape 2 jusqu’à ce que l’élément souhaité soit sélectionné/activé ou suivez les instructions données pour l’élément sélectionné. 4 Maintenez enfoncée pour quitter. Pour retourner à l’option de réglage précédente, appuyez sur . Défaut:

BT MODE PHONE SELECT Permet de sélectionner le téléphone ou le périphérique audio à connecter ou déconnecter.

” apparaît devant le nom de l’appareil quand il est connecté.

Vous pouvez connecter un autre périphérique Bluetooth uniquement en déconnectant d’abord le périphérique Bluetooth actuellement connecté.

” disparaît quand la connexion est établie. AUDIO SELECT DEVICE DELETE

Tournez le bouton de volume pour choisir le périphérique à supprimer, puis appuyez sur le bouton.

Tournez le bouton de volume pour choisir [ YES ] ou [

], puis appuyez sur le bouton.

Tournez le bouton de volume pour sélectionner un numéro.

pour déplacer la position d’entrée. Répétez les étapes

jusqu’à ce que le code PIN soit entré complètement.

Appuyez sur le bouton de volume pour valider. RECONNECT ON :L’appareil se reconnecte automatiquement quand le dernier périphérique Bluetooth connecté est dans la plage.; OFF :Annulation.

:L’appareil apparie automatiquement le périphérique Bluetooth pris en charge (iPhone/ iPod touch/ Appareil Android) quand il est connecté par la prise d’entrée USB.En fonction du système d’exploitation du périphérique connecté, il se peut que cette fonction ne fonctionne pas. ; OFF :Annulation. INITIALIZE YES :Initialise tous les réglages Bluetooth (y compris le pairage mémorisé, le répertoire téléphonique, etc.).;

:Annulation. Réglages en mémoire Stockage d’un contact en mémoire Vous pouvez mémoriser un maximum de 6 contacts sur les touches numériques (

1 Appuyez sur pour entrer en mode Bluetooth. 2 Tournez le bouton de volume pour choisir [ CALL HISTORY

PHONE BOOK ], ou [ NUMBER DIAL ], puis appuyez sur le bouton. 3 Tournez le bouton de volume pour sélectionner un contact ou entrez un numéro de téléphone. Si un contact est sélectionné, appuyez sur le bouton de volume pour afficher le numéro de téléphone. 4 Maintenez pressée une des touches numériques

1 à 6). “STORED” apparaît quand les contacts sont mémorisés. Pour supprimer un contact de la mémoire préréglée, choisissez [ NUMBER DIAL ] à l’étape

et mémorisé un numéro vide. Pour passer un appel à partir de la mémoire

Appuyez sur pour entrer en mode Bluetooth. 2 Appuyez sur l’une des touches numériques

1 à 6). 3 Appuyez sur le bouton de volume pour appeler. “NO MEMORY” apparaît s’il n’y a pas de contact mémorisé. JS_KWD_DPX791BH_DPX501BT_KN_FR.indd 19JS_KWD_DPX791BH_DPX501BT_KN_FR.indd 19 11/21/2014 2:34:12 PM11/21/2014 2:34:12 PM20 Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Mode de vérification Bluetooth Vous pouvez vérifier la connectivité du profile pris en charge entre le périphérique Bluetooth et l’appareil.

Assurez-vous que le périphérique Bluetooth est apparié. 1 Maintenez enfoncée . “PLEASE PAIR YOUR PHONE PIN 0000” apparaît. 2 Recherchez et sélectionnez le nom de ce modèle (DPX7

BT) sur le périphérique Bluetooth. 3 Utilisez le périphérique Bluetooth pour valider le pairage. “TESTING” clignote sur l’affichage. Le résultat de la connectivité (OK ou NG) apparaît après la vérification. PAIRING: État du pairage HF CNT: Compatibilité avec le Profile mains libres (HFP) AUD CNT: Compatibilité avec le Profile de distribution audio avancé (A2DP) PB DL: Compatibilité avec le Profile d’accès au répertoire d’adresses (PBAP) Pour annuler le mode de vérification, maintenez enfoncée pour mettre l’appareil hors tension. BLUETOOTH — Audio Lecteur audio via Bluetooth

Appuyez répétitivement sur pour sélectionner BTAUDIO (ou appuyez sur SRC sur la RC-406). 2 Commandez le lecture audio Bluetooth pour démarrer la lecture. Pour Sur la façade Sur la télécommande Lecture / pause Appuyez sur . Appuyez sur

Choisissez un groupe ou un dossier Appuyez sur

Saut vers l’arrière / saut vers l’avant Appuyez sur

Recherche rapide vers l’arrière / vers l’avant Maintenez enfoncée

. Maintenez enfoncée

Lecture répétée Appuyez répétitivement sur

Lecture aléatoire Appuyez répétitivement sur

Maintenez enfoncée pour sélectionner ALL RANDOM

Les opérations et les indications de l’affichage peuvent différer en fonction de leur disponibilité sur le périphérique connecté. BLUETOOTH® JS_KWD_DPX791BH_DPX501BT_KN_FR.indd 20JS_KWD_DPX791BH_DPX501BT_KN_FR.indd 20 11/21/2014 2:34:12 PM11/21/2014 2:34:12 PMFRANÇAIS

] pour [ PANDORA SRC

Vous pouvez écouter Pandora sur votre smartphone (Android OS) via le Bluetooth de cet appareil. 1 Ouvrez l’application Pandora sur votre appareil. 2 Connectez votre lecteur audio Bluetooth via la connexion Bluetooth. (

3 Appuyez répétitivement sur pour sélectionner PANDORA. La source est sélectionnée automatiquement et le lecture démarre. Vous pouvez commander Pandora de la même façon que Pandora pour iPod/iPhone. (

Écoute de iHeartRadio Préparation: Sélectionnez [

Vous pouvez écouter iHeartRadio sur votre smartphone (Android OS) via le Bluetooth de cet appareil. 1 Ouvrez l’application iHeart Link sur votre smart phone. 2 Connectez votre smartphone via la connexion Bluetooth. (

3 Appuyez répétitivement sur pour sélectionner IHEARTRADIO. La source est sélectionnée automatiquement et le lecture démarre. Vous pouvez commander iHeartRadio de la même façon que iHeartRadio pour iPod/iPhone. (

Pendant l’écoute de n’importe quelle source... 1 Appuyez sur AUDIO pour accéder à [ AUDIO CONTROL

2 Tournez le bouton de volume pour réaliser une sélection (voir le tableau suivant), puis appuyez sur le bouton. 3 Répétez l’étape 2 jusqu’à ce que l’élément souhaité soit sélectionné ou activé. 4 Maintenez enfoncée pour quitter. (ou lors de l’utilisation de RC-406) 1 Appuyez sur AUD pour accéder à [ AUDIO CONTROL

2 Appuyez sur J / K pour faire un choix, puis appuyez sur

Pour retourner à l’option de réglage précédente, appuyez sur . Défaut:

Ajuste le niveau de sortie du caisson de grave. Pour

Les éléments du son (niveau de fréquence, niveau de tonalité, facteur Q) sont préréglés pour chaque sélection ( BAND1 LEVEL

Réglez le niveau à mémoriser pour chaque source. (Avant de réaliser un ajustement, choisissez la source que vous souhaitez ajuster.) BAND2 LEVEL –8

Réglez le niveau à mémoriser pour chaque source. (Avant de réaliser un ajustement, choisissez la source que vous souhaitez ajuster.) MID LEVEL –8

200HZ : Choisit la fréquence centrale. BASS LEVEL –8

:Règle le facteur de qualité.

:Règle le facteur de qualité.

USER :Sélectionne un égaliseur préréglé adapté à votre genre de musique. (Sélectionnez [ USER ] pour utiliser les réglages personnalisés.)

DRIVE EQ ] est un égaliseur préréglé qui réduit le bruit extérieur à la voiture ou les bruit des pneus de la voiture en déplacement.

LEVEL3 :Choisit votre niveau préféré d’accentuation des graves.; OFF :Annulation. LOUDNESS LEVEL1

LEVEL2 :Sélectionner votre accentuations préférée pour les basses et hautes fréquences pour produire un son plus équilibré aux faibles niveaux de volume.; OFF :Annulation. Pour :

LEVEL3 :Sélectionne votre niveau de pente préféré pour améliorer le son de [ PRESET EQ

:Met en service la sortie du caisson de grave.; OFF :Annulation.

LPF SUBWOOFER THROUGH

:Tous les signaux sont envoyés au caisson de grave.; 85HZ

160HZ :Les signaux audio avec des fréquences inférieures à 85Hz/ 120Hz/ 160Hz sont envoyés sur le caisson de grave.

(180°)/ NORMAL (0°):Sélectionne la phase de la sortie du caisson de grave à synchroniser avec la sortie des enceintes afin d’obtenir des performances optimales. (Peut être uniquement sélectionné si un réglage autre que [ THROUGH

est choisi pour [ LPF SUBWOOFER

HPF THROUGH :Tous les signaux sont envoyés aux enceintes.; 100HZ

150HZ :Les signaux audio avec des fréquences supérieures à 100Hz/ 120Hz/ 150Hz sont envoyés aux enceintes. FADER R15

):Règle la balance de sortie des enceintes arrière et avant. BALANCE L15

):Règle la balance de sortie des enceintes gauche et droite. VOLUME OFFSET Pour AUX:

) ; Pour les autres sources:

:Prérègle le niveau de réglage du volume pour chaque source. (Avant un ajustement, sélectionnez la source que vous souhaitez ajuster.) SOUND RECNSTR (Reconstruction sonore)

:Crée un son réaliste en compensant les composants haute fréquence et en rétablissant le temps de montée de la forme d’onde qui est perdu lors de la compression des données audio.; OFF :Annulation.

SUB-W PHASE ] peut être sélectionné uniquement si [ SUBWOOFER SET ] est réglé sur [

1 Appuyez sur FNC pour accéder à [ FUNCTION

2 Tournez le bouton de volume pour choisir [ DISPLAY ], puis appuyez sur le bouton. 3 Tournez le bouton de volume pour réaliser une sélection (voir le tableau suivant), puis appuyez sur le bouton. 4 Répétez l’étape 3 jusqu’à ce que l’élément souhaité soit sélectionné/ activé ou suivez les instructions données pour l’élément sélectionné. 5 Maintenez enfoncée pour quitter. Pour retourner à l’option de réglage précédente, appuyez sur . Défaut:

couleurs préréglées*: Sélectionne votre couleur de touches et d’éclairage préférée. Vous pouvez créer votre propre couleur (quand [

] ou une couleur préréglée* est sélectionné). La couleur que vous avez créé peut être mémorisée dans

Maintenez pressé le bouton de volume pour entrer en mode d’ajustement détaillé des couleurs.

pour sélectionner la couleur (

Tournez le bouton de volume pour ajuster le niveau (

), puis appuyez sur le bouton. DIMMER ON :Assombrit l’éclairage de l’affichage et l’éclairage des touches.; OFF :Annulation. BRIGHTNESS 0

: Sélectionne votre niveau de luminosité préféré pour l’éclairage de l’affichage et l’éclairage des touches.

ONCE :Sélectionne de faire défiler automatiquement l’information sur l’affichage, ou de la faire défiler une seule fois.; OFF :Annulation.

Couleurs préréglées: RED1

ORANGERED Généralités

Cet appareil ne peut lire que les CD suivants:

Des informations détaillées et des remarques à propos des fichiers audio pouvant être lus se trouvent dans le manuel en ligne disponible sur le site suivant: www.kenwood.com/cs/ce/audiofile/ Fichiers pouvant être lus

Formats de fichiers de disques compatibles: ISO 9660 Niveau 1/2, Joliet, Nom de fichier étendu.

Systèmes de fichier de périphérique USB compatibles: FAT12, FAT16, FAT32 Même quand les fichiers audio sont conformes aux normes établies ci-dessus, il est possible que la lecture ne soit pas possible suivant le type ou les conditions du support ou périphérique. Disques ne pouvant pas être lus

Disques qui ne sont pas ronds.

Disques avec des colorations sur la surface d’enregistrement ou disques sales.

Disques enregistrables/réinscriptibles qui n’ont pas été finalisés.

CD de 8 cm. Essayer d’insérer un disque à l’aide d’un adaptateur peut entraîner un dysfonctionnement de l’appareil. À propos des périphériques USB

Cet appareil peut reproduire les fichiers MP3/WMA/AAC/WAV mémorisés sur un périphérique USB à mémoire de grande capacité.

Vous ne pouvez pas connecter un périphérique USB via un hub USB.

La connexion d’un câble dont la longueur totale dépasse 5 m peut avoir pour conséquence un fonctionnement anormal de la lecture.

Cet appareil ne peut pas reconnaître les périphériques USB dont l’alimentation n’est pas de 5 V et dépasse 1 A.

Quand vous reproduisez des fichiers audio avec des données de chanson ajoutée en utilisant KENWOOD Music Editor Light ou KENWOOD Music Control, vous pouvez rechercher des fichiers audio par genre, artiste, album, liste de lecture et chansons.

KENWOOD Music Editor Light et KENWOOD Music Control sont disponibles à partir des sites web suivants: www.kenwood.com/cs/ce/ À propos de l’iPod/iPhone Made for

Pour la liste des iPhone/iPod les plus récents compatibles et la version du logiciel, reportez-vous à: www.kenwood.com/cs/ce/ipod

Il n’est pas possible d’utiliser un iPod lorsque “KENWOOD” ou “ ” est affiché sur l’iPod. À propos du périphérique Android

Cet appareil prend en charge Android OS 4.1 et ultérieur.

Certains périphériques Android (avec OS 4.1 et ultérieur) peuvent ne pas prendre en charge complétement Android Open Accessory (AOA) 2.0.

Si le périphérique Android prend en charge à la fois le protocole mass storage class et AOA 2.0, cet appareil utilise toujours en priorité la lecture via AOA 2.0.

Pour plus d’informations et la liste de compatibilité la plus récente, reportez-vous à: www.kenwood.com/cs/ce/ À propos de la technologie HD Radio™

Les données Program Service Data fourmissent les informations suivantes: nom du morceau, artiste, identification de la station ou autres flux de données associés.

En plus des stations principales ordinaires, les canaux HD2/HD3 offrent des nouveaux formats originaux sur le cadran FM.

Les émissions HD Radio offrent un son numérique clair comme du cristal, similaire aux CD. À propos de Pandora

Pandora est disponible uniquement aux États-Unis, en Australie et en Nouvelle-Zélande.

Puisque Pandora est un service tiers, les spécifications sont sujettes à changement sans notification préalable. Par conséquent, la compatibilité peut réduite ou certains services ou même tous les services peuvent devenir indisponibles.

Certaines fonction de Pandora ne peuvent pas être utilisées à partir de cet appareil.

Pour les problèmes lors de l’utilisation de l’application, veuillez contacter Pandora à [e-mail]. À propos de iHeartRadio

iHeartRadio® est un service tiers, et par conséquent les spécifications sont sujettes à changement sans notification préalable. Par conséquent, la compatibilité peut réduite ou certains services ou même tous les services peuvent devenir indisponibles.

Certaines fonction de iHeartRadio® ne peuvent pas être utilisées à partir de cet appareil. À propos de Bluetooth

En fonction de la version Bluetooth du périphérique, il se peut que certains périphériques Bluetooth ne puissent pas être connectés à cet appareil.

Cet appareil peut ne pas fonctionner avec certains périphériques Bluetooth.

La condition du signal varie en fonction de l’environnement.

Pour plus d’informations sur Bluetooth, consulter le site Web suivant: www.kenwood.com/cs/ce/

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Symptôme Remède CD / USB / iPod “PLEASE EJECT” Réinitialisez l’appareil. Si cela ne résout pas le problème, consultez votre centre de service le plus proche. “READ ERROR” Copiez les fichiers et les dossiers de nouveau sur le périphérique USB. Si cela ne résout pas le problème, réinitialisez le périphérique USB ou utilisez en un autre. “NO DEVICE” Connectez un périphérique USB puis repassez à la source USB. “COPY PRO” Un fichier interdit de copie a été lu. “NA DEVICE” Connectez un périphérique USB compatible et vérifiez les connexions. “NO MUSIC” Connectez un périphérique USB qui contient des fichiers audio compatibles. “iPod ERROR”

Aucun son ne peut être entendu pendant la lecture.

Le son sort uniquement du périphérique Android.

Reconnectez le périphérique Android.

En mode [ HAND MODE ], lancez n’importe quelle application multimédia sur le périphérique Android et démarrez la lecture.

En mode [ HAND MODE ], relancez l’application multimédia actuelle ou utilisez une autre application multimédia.

Redémarrez le périphérique Android.

Si cela ne résout pas le problème, c’est que le périphérique Android connecté ne peut pas diriger le signal audio sur l’appareil. (

Assurez-vous que KENWOOD MUSIC PLAY APP est installé sur le périphérique Android. (

Reconnectez le périphérique Android et réalisez les réglages appropriés dans [ ANDROID SETUP

Si cela ne résout pas le problème, c’est que le périphérique connecté ne prend pas en charge [ BROWSE MODE

Déactivez les options développeur sur le périphérique Android.

Reconnectez le périphérique Android.

Si cela ne résout pas le problème, c’est que le périphérique connecté ne prend pas en charge [ BROWSE MODE

Symptôme Remède Généralités Le son ne peut pas être entendu.

Ajustez le volume sur le niveau optimum.

Vérifiez les cordons et les connexions.

“MISWIRING CHECK WIRING THEN

PWR ON” apparaît. Mettez l’appareil hors tension, puis assurez-vous que les prises des câbles d’enceinte sont correctement isolées. Mettez de nouveau l’appareil sous tension.

“PROTECTING SEND SERVICE”

apparaît. Envoyez l’appareil au centre de service le plus proche. Cet autoradio ne fonctionne pas du tout. Réinitialisez l’appareil. (

La réception radio est mauvaise.

Bruit statique pendant l’écoute de la radio.

Connectez l’antenne solidement.

Sortez l’antenne complètement. CD / USB / iPod Le disque ne peut pas être éjecté. Maintenez enfoncée

pour éjecter le disque de force. Faites attention que le disque ne tombe pas quand il est éjecté. Si cela ne résout pas le problème, essayez de réinitialiser l’appareil. (

Du bruit est produit. Sautez à une autre plage ou changez le disque. Les plages ne sont pas reproduites comme vous le souhaitiez. L’ordre de lecture est déterminé quand les fichiers sont enregistrés. “READING” clignote sur. N’utilisez pas trop de niveaux de hiérarchie ou de dossiers. La durée de lecture écoulée n’est pascorrecte. C’est causé par la façon don’t les plages ont été enregistrées sur le disque. Les caractères corrects ne sont pas affichés (ex.: nom de l’album). Cet appareil peut uniquement afficher les lettres majuscules, les chiffres et un nombre limité de symboles. “NA FILE” Assurez-vous que le support contient des fichiers audio compatibles.

Symptôme Remède iHeartRadio “PLEASE LOGIN” Vous n’êtes pas connecté. Connectez-vous de nouveau. “STATION NOT AVAILABLE” La diffusion de la station est terminée. “STATION NOT SELECTED” Aucune station n’est sélectionnée. “STREAM ERROR” La diffusion des données est interrompue. “THUMB FAILED” L’enregistrement du défilement vers le haut/vers le bas a échoué. “TIMED OUT” Le délai autorisé pour la demande a expiré. Radio SiriusXM® “CHLOCKED LOCK CODE?” Le canal sélectionné est verrouillé. Entrez le code secret correct pour déverrouiller. (

“CHAN UNSUB” Le canal sélectionné ne fait pas parti de l’abonnement. Appelez le 1-866-635-2349 aux États-Unis ou le 1-877-438-9677 au Canada pour vous abonner. (

“CHUNAVAIL” Le canal sélectionné n’est pas disponible. Consultez www.siriusxm.com pour obtenir plus d’informations sur les canaux disponibles SiriusXM. “CHECKANTENNA” Vérifiez l’antenne et si sa connexion est correcte. “CHECK TUNER” Assurez-vous que le tuner SiriusXM Vehicle est connecté à l’appareil. “NO SIGNAL” Assurez-vous que l’antenne est montée à l’extérieure du véhicule. “SUBSCRIPTION UPDATED –

PRESS ENTER TO CONTINUE.”

Votre abonnement a été mis à jour. Appuyez sur le bouton de volume pour continuer. “CODE ERROR” Assurez-vous que vous avez entré le code secret correct. (

“NO CONTENT” Le contenu est insuffisant pour démarrer TuneScan. “SCAN CANCEL” TuneScan a été interrompu. Symptôme Remède ANDROID La lecture est intermittente ou le son saute. Déactivez le mode d’économie d’énergie sur le périphérique Android.

Reconnectez le périphérique Android.

Redémarrez le périphérique Android. Pandora “ADDERROR” / “SEARCHERROR” La création d’une nouvelle station n’a pas réussie. “CHECKDEVICE” Vérifiez l’application Pandora sur votre appareil. “NO SKIPS” La limite de saut a été atteinte. “NO STATIONS” Aucune station n’a été trouvée. “STATIONLIMIT” Le nombre de stations enregistrées a atteint la limite. Essayez de nouveau après avoir supprimer des stations inutiles de votre appareil. “CONNECT ERROR” La communication est instable. “RATING ERROR” L’enregistrement du défilement vers le haut/vers le bas a échoué. “LICENSE ERROR” Vous avez essayé d’accéder à un pays pour lequel Pandora n’est pas disponible. iHeartRadio La station iHeartRadio ne peut pas être sélectionnée. Si “Explicit Content” est coché pour [Account Settings] dans la version web de iHeartRADIO, les stations personnalisées deviennent disponibles. “CANNOT CREATE” La création d’un nom de station personnalisé n’a pas réussi. “CANNOT SAVE” L’ajout à la catégorie préférée a échoué. “DISCONNECTED” Vérifiez la connexion à l’appareil. “NO SKIPS” La limite de saut a été atteinte. Réessayez plus tard. “NO STATIONS” Aucune station n’a été trouvée. “NOT CONNECTED” La liaison à l’application est impossible. “IHEARTLINK UP” Assurez-vous que vous avez bien installé la dernière version de l’application iHeart Link for KENWOOD sur votre appareil. JS_KWD_DPX791BH_DPX501BT_KN_FR.indd 26JS_KWD_DPX791BH_DPX501BT_KN_FR.indd 26 11/21/2014 2:34:14 PM11/21/2014 2:34:14 PMFRANÇAIS

Symptôme Remède Bluetooth® “DEVICE FULL” Le nombre de périphériques enregistrées a atteint la limite. Essayez de nouveau après avoir supprimé un périphérique inutile. (

“N/A VOICE TAG” Assurez-vous que la même voix que la voix enregistrée est utilisée. “NOT SUPPORT” Le téléphone connecté ne prend pas en charge la fonction de reconnaissance vocale. “NO ENTRY” / “NO PAIR” Il n’y a aucun appareil enregistré connecté/trouvé par Bluetooth. “ERROR” Essayez de nouveau l’opération. Si “ERROR” apparaît de nouveau, vérifiez si l’appareil extérieur prend en charge la fonction que vous avez essayée. “NO INFO” L’appareil Bluetooth ne peut pas obtenir les informations du contact.

“BT ERROR” Réinitialiser l’appareil et essayez de nouveau l’opération. Si cela ne résout pas le problème, consultez votre centre de service le plus proche. Symptôme Remède Bluetooth® Aucun périphérique Bluetooth n’est détecté.

Faites de nouveau une recherche à partir du périphérique Bluetooth.

Le pairage Bluetooth ne peut pas être réalisé.

Assurez-vous que vous avez entré le même code PIN pour l’appareil et le périphérique Bluetooth.

Supprimez les informations de pairage pour cet appareil et le périphérique Bluetooth, puis effectuez de nouveau le pairage. (

Un écho ou du bruit est entendu pendant une conversation téléphonique.

Cochez le réglage [ ECHO CANCEL

Le son du téléphone est de mauvaise qualité.

Réduisez la distance entre cet appareil et le périphérique Bluetooth.

Déplacez la voiture dans un endroit où vous pouvez obtenir un meilleur signal de réception. La méthode d’appel vocal ne réussie pas.

Utilisez la méthode d’appel vocal dans un environnement plus calme.

Réduisez la distance au microphone quand vous dites le nom.

Assurez-vous que la même voix que la voix enregistrée est utilisée. Le son est interrompu ou saute pendant la lecture d’un lecteur audio Bluetooth.

Réduisez la distance entre cet appareil et le lecteur audio Bluetooth.

Mettez cet appareil hors tension, puis de nouveau sous tension et essayez de nouveau de connecter l’appareil.

D’autres périphériques Bluetooth peuvent être en train de se connecter à l’appareil. Le lecteur audio Bluetooth connecté ne peut pas être commandé.

Vérifiez si le lecteur audio Bluetooth connecté prend en charge AVRCP (Audio/Video Remote Control Profile). (Référez-vous aux instructions de votre lecteur audio.)

Déconnectez et reconnectez à nouveau le lecteur Bluetooth. JS_KWD_DPX791BH_DPX501BT_KN_FR.indd 27JS_KWD_DPX791BH_DPX501BT_KN_FR.indd 27 11/21/2014 2:34:14 PM11/21/2014 2:34:14 PM28 Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) SPÉCIFICATIONS Tuner FM Plage de fréquences 87,9MHz — 107,9MHz (intervalle de 200kHz) Sensibilité utilisable (S/B = 26dB) 8,2dBf (0,71μV/75Ω) Seuil de sensibilité (DINS/N=46dB) 17,2dBf (2,0μV/75Ω) Réponse en fréquence (±3 dB) Diffusion HD Radio: 20 Hz — 20 kHz Diffusion Conventionnelle: 30Hz — 15kHz Taux de Signal/Bruit Diffusion HD Radio: 75dB (STEREO) Diffusion Conventionnelle: 64dB (MONO) Séparation stéréo (1 kHz) 40 dB AM Plage de fréquences 530kHz — 1700kHz (intervalle de 10kHz) Sensibilité utilisable (S/B = 20dB) 29dBμ (28,2μV) Réponse en fréquence (±3 dB) Diffusion HD Radio: 40Hz — 15kHz Taux de Signal/Bruit Diffusion HD Radio: 70dB (STEREO) Lecteur CD Diode laser GaAIAs Filtre numérique (D/A) 8 fois suréchantillonnage Vitesse de rotation 500 t/min. — 200 t/min. (CLV) Pleurage et scintillement Non mesurables Réponse en fréquence (±1 dB) 20 Hz — 20 kHz Distorsion harmonique totale (1 kHz) 0,01% Lecteur CD Taux de Signal/Bruit (1 kHz) : 110 dB : 105 dB Gamme dynamique 90 dB Séparation des canaux 85 dB Décodage MP3 Compatible avec le format MPEG-1/2 Audio Layer-3 Décodeur WMA Compatible Windows Media Audio Décode AAC Fichiers AAC-LC “.m4a” USB Standard USB USB1.1, USB2.0 (Vitesse maximale) Système de fichiers FAT12/16/32 Courant d’alimentation maximum CC5 V

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Audio Puissance de sortie maximum 50W×4 Pleine Puissance de Largeur de Bande 22W×4 (avec moins de 1% DHT) Impédance d’enceinte 4Ω—8Ω Action en tonalité

Graves: 200Hz ±8 dB Médiums: 2,5kHz ±8 dB Aiguës: 12,5kHz ±8 dB Niveau de préamplification/charge (CD) : 4000mV/10kΩ : 2500 mV/10kΩ Impédance du préamplificateur ≤600Ω Auxiliaire Réponse en fréquence (±3 dB) 20Hz—20kHz Tension maximum d’entrée 1000 mV Impédance d’entrée 30kΩ Généralités Tension de fonctionnement 14,4V (10,5 V — 16V admissible) Consommation de courant maximale 10A Plage de températures de fonctionnement 0°C — +40°C Dimensions d’installation (L × H × P) 182 mm×111mm×158mm (7-3/16 pouces×4-3/8 pouces×6-1/4 pouces) Poids 1,6kg (3,6livres) Sujet à changement sans notification. SPÉCIFICATIONS INSTALLATION / RACCORDEMENT Avertissement

L’appareil peut uniquement être utilisé avec une alimentation de 12 V CC, à masse négative.

Déconnectez la borne négative de la batterie avant le câblage et le montage.

Ne connectez pas le fil de batterie (jaune) et le fil d’allumage (rouge) au châssis de la voiture ou au fil de masse (noir) pour éviter les courts-circuits.

Isolez les fils non connectés avec du ruban adhésif pour éviter les courts-circuits.

Assurez-vous de raccorder de nouveau la mise à la masse de cet appareil au châssis de la voiture après l’installation. Précautions

Pour des raison de sécurité, laissez le travail de câblage et de montage des professionnels. Consultez votre revendeur autoradio.

Installez cet appareil dans la console de votre véhicule. Ne touchez pas les parties métalliques de cet appareil pendant ou juste après son utilisation. Les parties métalliques, comme le dissipateur de chaleur et le boîtier, deviennent chaudes.

Ne connectez pas les fils

des l’enceintes au châssis de la voiture, au fil de masse (noir) ou en parallèle.

Montez l’appareil avec un angle de moins de 30˚.

Si le faisceau de fils de votre véhicule ne possède pas de borne d’allumage, connectez le fil d’allumage (rouge) à la borne du boîtier de fusible de votre véhicule qui offre une alimentation de 12 V CC et qui se met en et hors service avec la clé de contact.

Gardez tous les câbles à l’écart des dissipateurs thermiques.

Après avoir installé l’appareil, vérifiez si les lampes de frein, les indicateurs, les clignotants, etc. de la voiture fonctionnent correctement.

Si un fusible saute, assurez-vous d’abord que les câbles ne touches pas le châssis de la voiture puis remplacez le vieux fusible par un nouveau de même valeur. Procédure de base

Retirez la clé de contact, puis déconnectez la borne [ de la batterie de la voiture. 2 Connectez les fils correctement. Reportez-vous à Connexions. (

3 Installez l’appareil dans votre voiture. Reportez-vous à Installation de l’appareil (montage encastré). 4 Connectez la borne [ de la batterie de la voiture. 5 Réinitialisez l’appareil. (

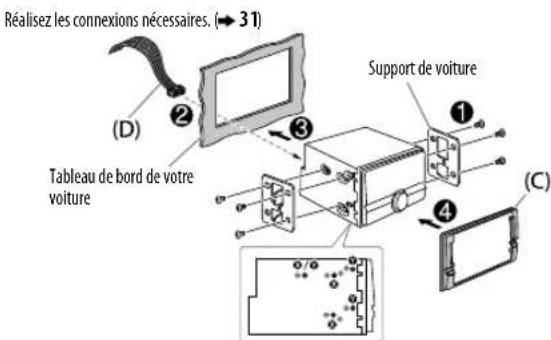

Retirez le manchon de montage de l’appareil. 2 Alignez les entailles de l’appareil (des deux côtés) avec le support de montage du véhicule et fixez l’appareil avec les vis (en vente dans le commerce). INSTALLATION / RACCORDEMENT N’utiliser que les vis spécifiés. L’utilisation de vis incorrects peut endommager l’appareil. Réalisez les connexions nécessaires (

Tableau de bord de votre voiture Tordez les languettes appropriées pour maintenir le manchon de montage en place. Installation de l’appareil (montage encastré) Réalisez les connexions nécessaires. (

Tableau de bord de votre voiture Support de voiture Installation dans une voiture Toyota (pour ) Faites l’installation sur un support de voiture en utilisant les vis (disponible dans le commerce). Utilisez les trous de montage ( ) ou

) qui correspondent au support de voiture. Puis, installez la plage d’assemblage fournie (C)

Insérez le loquet des clés d’extraction dans les trous de chaque côté de la plaque d’assemblage, puis tirez vers l’extérieur. 2 Insérez les clés d’extraction profondément dans les fentes de chaque côté, puis suivez les flèches indiquées ci-dessous. JS_KWD_DPX791BH_DPX501BT_KN_FR.indd 30JS_KWD_DPX791BH_DPX501BT_KN_FR.indd 30 7/1/2015 4:12:06 PM7/1/2015 4:12:06 PMFRANÇAIS

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) INSTALLATION / RACCORDEMENT Liste des pièces pour l’installation (A) Manchon de montage (B) Plaque d’assemblage (C) Plaque d’assemblage (uniquement pour les voitures Toyota) (fourni pour

(D) Faisceau de fils (E) Clé d’extraction Connexions Fusible (10 A) Sortie arrière, avant, caisson de grave Borne de l’antenne Boîte de fusible de la voiture Boîte de fusible de la voiture Pile Interrupteur d’allumage Bleu/Blanc (Fil de commande d’alimentation/ Câble de commande de l’antenne) Bleu clair/jaune (Fil de télécommande de volant) Rouge (Câble d’allumage) Jaune (Câble de batterie) Noir (Fil de masse) Vers corps métallique ou châssis de la voiture À la borne de commande d’alimentation lorsque vous utilisez l’amplificateur de puissance en option, soit à la borne de commande d’antenne du véhicule Marron (Câble de contrôle de la sourdine) Blanc Gris Vert Violet Blanc/Noir Gris/Noir Vert/Noir Violet/Noir Pour connecter au système de navigation Kenwood, reportez-vous à votre manuel de navigation. À l’enceinte avant (gauche) Vers l’enceinte arrière (gauche) À l’enceinte avant (droite) Vers l’enceinte arrière (droite) Si aucune connexion n’est faite, ne laissez pas le câble sortir de la languette. À l’adaptateur de télécommande volant Lors de la connexion à un amplificateur extérieur, connectez son fil de masse au châssis de la voiture pour éviter d’endommager l’appareil. MIC (prise d’entrée microphone) (

Au tuner SiriusXM Vehicle optionnel (en vente dans le commerce)
