MODE D'EMPLOI HWA 4400 INOX Plus T.I.P.
Déclaration de conformité Par la présente nous, l’entreprise T.I.P. Technische Industrie Produkte GmbH, Siemensstr. 17, D-74915 Waibstadt, nous déclarons comme seul et unique responsable que les produits énoncés ci-dessous répondent aux exigences fondamentales des directives européennes ci-présente - et à toutes les modifications suivantes: 2014/35/EU, 2014/30/EU, 2000/14/EC, 2011/65/EU

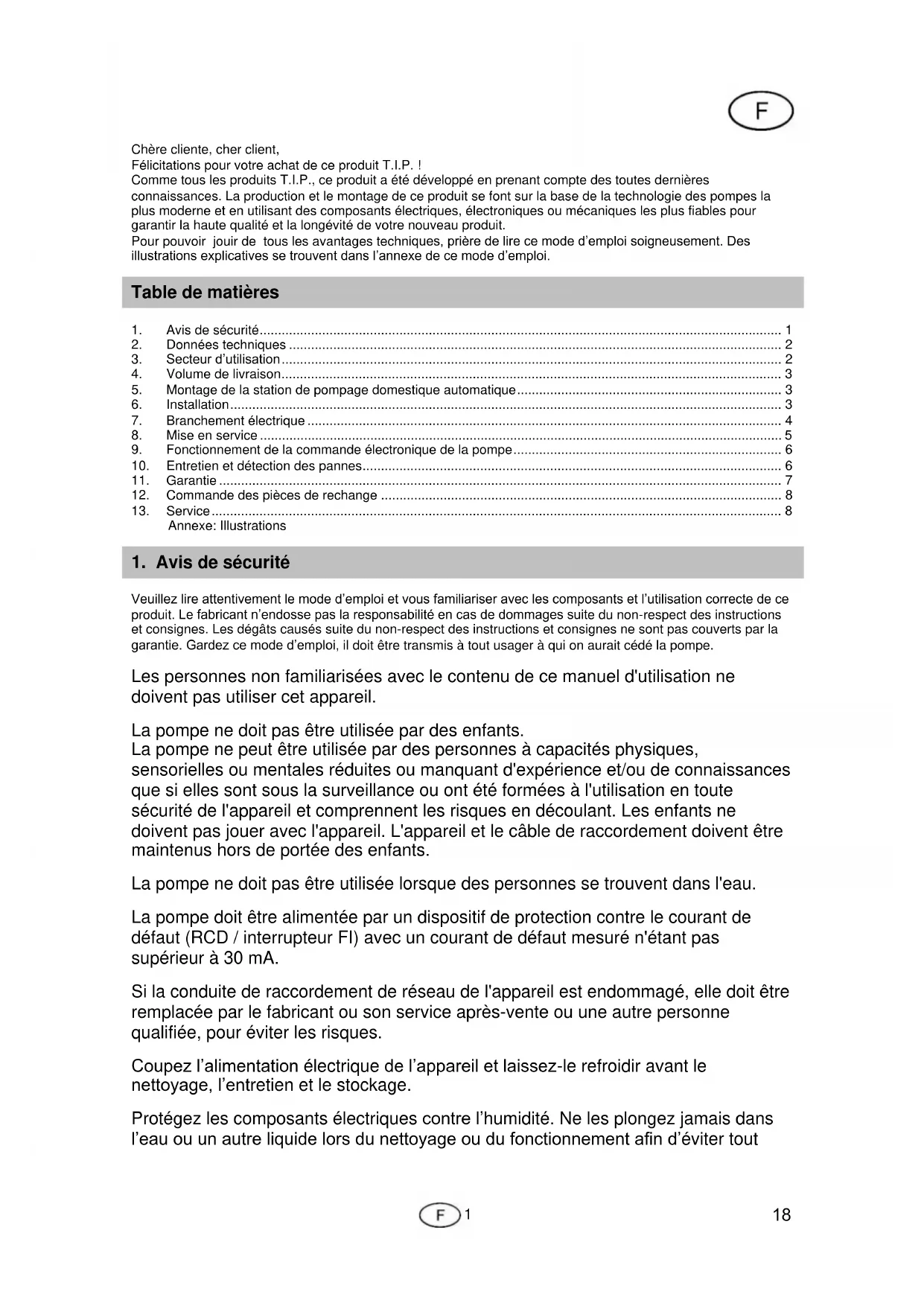

- Chère cliente, cher client, Félicitations pour votre achat de ce produit T.I.P. ! Comme tous les produits T.I.P., ce produit a été développé en prenant compte des toutes dernières connaissances. La production et le montage de ce produit se font sur la base de la technologie des pompes la plus moderne et en utilisant des composants électriques, électroniques ou mécaniques les plus fiables pour garantir la haute qualité et la longévité de votre nouveau produit. Pour pouvoir jouir de tous les avantages techniques, prière de lire ce mode d’emploi soigneusement. Des illustrations explicatives se trouvent dans l’annexe de ce mode d’emploi. Table de matières 1. Avis de sécurité p. 1
- 2. Données techniques p. 2
- 3. Secteur d’utilisation p. 2
- 4. Volume de livraison p. 3
- 5. Montage de la station de pompage domestique automatique p. 3
- 6. Installation p. 3
- 7. Branchement électrique p. 4
- 8. Mise en service p. 5
- 9. Fonctionnement de la commande électronique de la pompe p. 6
- 10. Entretien et détection des pannes p. 6
- 11. Garantie p. 7
- 12. Commande des pièces de rechange p. 8
- 13. Service Annexe: Illustrations p. 8
Veuillez lire attentivement le mode d’emploi et vous familiariser avec les composants et l’utilisation correcte de ce produit. Le fabricant n’endosse pas la responsabilité en cas de dommages suite du non-respect des instructions et consignes. Les dégâts causés suite du non-respect des instructions et consignes ne sont pas couverts par la garantie. Gardez ce mode d’emploi, il doit être transmis à tout usager à qui on aurait cédé la pompe. Les personnes non familiarisées avec le contenu de ce manuel d'utilisation ne doivent pas utiliser cet appareil. La pompe ne doit pas être utilisée par des enfants. La pompe ne peut être utilisée par des personnes à capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et/ou de connaissances que si elles sont sous la surveillance ou ont été formées à l'utilisation en toute sécurité de l'appareil et comprennent les risques en découlant. Les enfants ne doivent pas jouer avec l'appareil. L'appareil et le câble de raccordement doivent être maintenus hors de portée des enfants. La pompe ne doit pas être utilisée lorsque des personnes se trouvent dans l'eau. La pompe doit être alimentée par un dispositif de protection contre le courant de défaut (RCD / interrupteur FI) avec un courant de défaut mesuré n'étant pas supérieur à 30 mA. Si la conduite de raccordement de réseau de l'appareil est endommagé, elle doit être remplacée par le fabricant ou son service après-vente ou une autre personne qualifiée, pour éviter les risques. Coupez l’alimentation électrique de l’appareil et laissez-le refroidir avant le nettoyage, l’entretien et le stockage. Protégez les composants électriques contre l’humidité. Ne les plongez jamais dans l’eau ou un autre liquide lors du nettoyage ou du fonctionnement afin d’éviter tout
choc électrique. Ne mettez jamais l’appareil sous l’eau courante. Suivez les instructions énoncées dans la section „Entretien et détection des pannes“. Faites particulièrement attention aux indications précédées des symboles suivants:
Avertissement que le non-respect de l’instruction comporte un risque très grave pour les personnes et les biens.
Le non-respect de cette instruction peut entrainer une décharge électrique susceptible de provoquer des blessures et/ou des dégâts matériels.
Vérifiez que la pompe n’ait pas subi de dommage au cours du transport. En cas de dommages éventuels, prévenez le distributeur sous huitaine à compter de la date d’achat.
2. Données techniques
Modèle HWA 3000 INOX HWA 3600 INOX HWA 4400 INOX Plus Tension de réseau/ Fréquence 230 V~ 50 Hz 230 V~ 50 Hz 230 V~ 50 Hz Puissance absorbée 550 Watt 650 Watt 900 Watt Type de protection IPX4 IPX4 IPX4 Raccord d’aspiration 30,93 mm (1“), filetage femelle 30,93 mm (1“), filetage femelle 30,93 mm (1“), filetage femelle Raccord de refoulement 33,25 mm (1“), filetage mâle 33,25 mm (1“), filetage mâle 33,25 mm (1“), filetage mâle Débit maximum (Q max
Pression maxi. 4,2 bar 4,0 bar 4,4 bar Hauteur d’élévation maxi. (H max
2 °C 2 °C 2 °C Température maxi. du liquide pompé 35 °C 35 °C 35 °C Nombre maximum de démarrages par heure 30, uniformément 30, uniformément 30, uniformément Longueur du câble de raccordement 1,5 m 1,5 m 1,5 m Type de câble H07RN-F H07RN-F H07RN-F Poids (net) ~ 6,7 kg ~ 7,1 kg ~ 8,8 kg Niveau de puissance sonore garanti
80 dB 81 dB 84 dB Niveau de puissance sonore mesuré
Les puissances maximales indiquées ont été calculées avec une entrée et une sortie dégagée ainsi que sans aucun dispositif réducteur. Valeurs d’émissions sonores obtenues conformes à la norme EN 12639. Méthode de mesure selon EN ISO 3744.
3. Secteur d’utilisation
Les stations de pompages de T.I.P. sont des pompes transportables auto-amorçant avec commande de pompe électronique pour une opération automatique. Ces produits de haute qualité avec leurs caractéristiques convaincants ont été développés pour des utilisations diverses de l’irrigation, refoulement, alimentation en eau domestique ainsi que le Transfer d’eau avec pression.
Ces appareils sont aptes à débiter l’eau claire, propre ou peu sale qui contient des corps solides jusqu’à la dimension maximale mentionnée dans les données techniques. Les domaines d’emploi typiques sont: alimentations automatique en eau non potable des puits ou des citernes, arrosage automatique des jardins et platebandes ainsi que l’irrigation, remplissage et vidange des réservoirs, bassins et étangs. L'appareil n'est pas conçu pour être utilisé dans des piscines ou pour être monté dans le réseau d'alimentation en eau potable. Ce produit est conçu pour une utilisation privée domestique et non pour des fins commerciales ou industrielles ou pour le pompage-turbinage permanent.
Ne véhiculer ni eau salée, ni matières fécales, ni produits inflammables, corrosifs, explosifs ou d’autres liquides dangereux. Le débit ne doit ni surpasser la température maximale ou rester inférieur à la température minimale (ces températures sont indiquées dans les données techniques).
4. Volume de livraison
Le présent produit est livré avec les éléments suivants: Une pompe avec câble de raccordement, une commande de pompe électronique, un mode d’emploi. Vérifiez que la livraison est complète. En fonction de la destination prévue, d’autres accessoires peuvent être nécessaires (cf. chapitres «Installation» et «Commande de pièces détachées»). Conservez si possible l’emballage jusqu’à l’échéance de la garantie. Débarrassez-vous des matériaux d’emballage dans le respect des règles de protection de l’environnement.
5. Montage de la station de pompage domestique automatique
Prenez en considération la figure (fig.1) que se trouve dans l’annexe de ce mode d’emploi. Tous les chiffres et autres données des explications s’y réfèrent. La station de pompage automatique se compose d’une pompe électronique auto-amorçant (17) et d’une commande de pompe électronique (18) qui peuvent être montés facilement à l’aide d’un raccord vissé.
1. Placez la pompe avec la poignée en haut sur un terrain ferme et antidérapant.
2. La fléché qui se trouve sur la commande de la pompe doit montrer verticalement vers le haut. Posez l’écrou-
raccord (19) avec la commande de la pompe sur le raccord de refoulement (5) de la pompe. Prenez soin de placer le joint correctement. Serrez l’écrou dans les sens des aiguilles d’une montre.
3. Le montage de la station de pompage domestique automatique est terminé.
Pendant l’installation la pompe ne doit pas être connectée au réseau électrique.
Installez la pompe dans un endroit sec, la température ambiante ne doit pas surpasser 40° et ne doit pas être inférieur à 5°. La pompe ainsi que tout le système de raccordement doivent être à l’abri du gel et des intempéries.
Pendant l’installation le moteur de la pompe doit être suffisamment aéré.
Tous les branchements doivent être absolument étanches, parce que des tuyaux qui fuient altèrent le rendement de la pompe et peuvent mener à des dommages considérables. Pour cela il faut absolument étancher le filetage des tuyaux et la connexion de la pompe avec du ruban téflon. Seule l’utilisation d’un matériau comme le téflon garantit que le montage soit hermétique. Evitez de serrer les fermetures trop fortement cela pourra les endommager. Assurez-vous que tous les branchements à vis sont hermétiques. Cependant il faut éviter un effort excessif au serrage du branchement à vis ou d’autres composants. En installant les branchements il faut veiller à ce qu’il n’y ait pas de vibrations ou tensions. De même, les lignes de rattachements ne doivent pas avoir des plis ou des contrepentes. Faites attention aux illustrations qui se trouvent dans l’annexe de ce mode d’emploi. Les chiffres et les autres informations mentionnées entre parenthèses dans les explications qui suivent, se réfèrent à ses illustrations.
6.2. Installation du tuyau d’aspiration
La tête du tuyau d’aspiration doit avoir une soupape de retenue avec filtre d’aspiration.
Utilisez un tuyau d’aspiration (2) ayant un diamètre égal à celui de la tête d’aspiration (1) de la pompe. Dans le cas où la hauteur d’aspiration (HA) serait supérieure à 4 mètres, il est recommandé d’utiliser un tuyau d’un diamètre plus grand que 25 % - avec rétrécissements correspondants aux raccordements. La tête du tuyau d’aspiration doit avoir une soupape de retenue (3) avec filtre d’aspiration (4). Le filtre tient à l’écart les salissures dans l’eau qui pourraient boucher la pompe ou le système des tuyaux. La soupape de retenue empêche l’évasion de la pression après l’arrêt de la pompe. En outre, il facilite l’aération du tuyau d’aspiration par remplissage d’eau. La soupape de retenue avec filtre d’aspiration - c’est-á-dire la tête d’aspiration - doit être au minimum 0,3 m sous la surface du liquide pompé (HI). Cela empêche l’aspiration de l’air. En outre il faut veiller à ce qu’il y a un écart suffisant entre le tuyau d’aspiration et le fond, les bords des ruisseaux, rivières, étangs etc. pour éviter l’aspiration des pierres, plantes etc. 6.3. Installation de la conduite de refoulement La conduite de refoulement (11) transporte le liquide de la pompe au point de prélèvement. Pour éviter des pertes d’écoulement il est conseillé d’utiliser une conduite de refoulement qui a (au minimum) un diamètre égal à celui du raccord de refoulement (5). Il est recommandé d’installer une soupape de retenue (6) directement sur la conduite de refoulement pour éviter d’éventuels dommages à la pompe liés aux coups de bélier. Pour faciliter les travaux d’entretien il est conseillé également d’installer une soupape d’arrêt (7) derrière la soupape de retenue et la pompe. L’avantage: au cas du démontage de la pompe par fermeture de la soupape d’arrêt la conduite de refoulement ne désamorce pas. 6.4. Installation fixe
Dans les installations fixes le branchement électrique doit être effectué de manière que la fiche soit bien visible et facilement accessible.
L’installation fixe doit être effectuée sur un appui stable approprié. Afin de réduire les vibrations il est conseillé d’insérer un matériau anti-vibrations (p. ex. une couche de caoutchouc) entre la surface d’appui et la pompe. Des amortisseurs des vibrations efficaces sont disponibles (comme accessoires supplémentaires) chez T.I.P., numéro article 30943. Commencez par percer quatre trous. Utilisez la plaque d’assise (13) comme gabarit pour marquer les trous à percer. Placez l’appareil dans la position souhaitée puis passez un poinçon ou un crayon à travers les alésages dans la plaque pour marquer l’emplacement des trous de perforation. Posez l’appareil sur le côté puis percez les quatre trous avec une perceuse appropriée: mettez l’appareil en place et fixez-le avec des vis et des rondelles appropriées. 6.5. Utilisation de la pompe pour des bassins de jardin et autres lieux similaires
L’utilisation de la pompe pour des bassins de jardin et autres lieux similaires n’est en principe autorisée que si aucune personne n’est en contact avec l’eau.
Pour utiliser la pompe en combinaison avec des bassins de jardin ou d’autres lieux similaires, il faut actionner la pompe via un interrupteur de protection contre les courants de court-circuit avec un courant de défaut nominal ≤ 30 mA (DIN VDE 0100-702 et 0100-738). Renseignez-vous auprès de votre électricien si les critères sont respectés. L’emploi dans ces endroits est permis seulement si la pompe est installée de manière stable et à l’abri des inondations, à une distance minimale de 2 m du bord de l’eau et dans un crochet stable pour éviter des chutes. L’appareil doit être fixé par des vis (cf. chapitre «Installation fixe»).
7. Branchement électrique
La pompe dispose d’un câble de raccordement au réseau avec fiche. Câble et fiche ne doivent être échangés que par du personnel spécialisé pour éviter des dommages. Ne portez pas la pompe par le câble et n’utilisez pas le câble pour débrancher l’appareil. Protégez la pompe contre le chaud, l’huile et les angles vifs.
Les données techniques doivent correspondre à la tension du réseau. La personne responsable de l’installation doit s’assurer que le branchement électrique possède une mise à la terre conforme aux normes.
Le réseau électrique doit être équipé d’un disjoncteur différentiel à haute sensibilité : ∆ = 30 mA (DIN VDE 0100-739).
Utilisez uniquement une rallonge dont la section (3 x 1,0 mm²) et la gaine en caoutchouc correspondent au moins à celles du câble de raccordement de l'appareil (voir les « Caractéristiques techniques », version du câble) et présentant le marquage correspondant conformément à la norme VDE. La fiche secteur et les couplages doivent être protégés contre les projections.
Faites attention aux illustrations qui se trouvent dans l’annexe de ce mode d’emploi. Les chiffres et les autres informations mentionnées entre parenthèses dans les explications suivantes, se réfèrent à ses illustrations.
Avant la première mise en marche il faut assurer - même au cas des pompes auto-amorçant - que la boite soit remplie complètement d’eau sinon la pompe n’aspire pas le liquide. Il est conseillé (mais pas nécessaire) de remplir d’eau le tuyau d’aspiration.
La pompe ne doit être utilisée que pour les caractéristiques indiquées sur la plaque.
Évitez absolument la marche à sec de la pompe car l’absence d’eau peut provoquer une surchauffe. Cela peut occasionner des dommages graves de l’appareil. En outre l’eau à l’intérieur du dispositif atteint une température très élevée ce qui peut mener à des brulures. Au cas d’une marche à sec débranchez la pompe et laissez refroidir le système.
Evitez que la pompe soit exposée à l’humidité (emploi des arroseurs). N’exposez pas la pompe à la pluie. Vérifiez qu’il n’y ait pas de raccords fuyants au-dessus de la pompe. N’utilisez pas la pompe dans des endroits humides. Assurez-vous que la pompe et les branchements électriques soient placés dans des lieux surs et à l’abri des inondations.
Il est interdit de mettre la pompe en marche quand l’affluent est fermé.
Il est absolument interdit de mettre les mains dans l’ouverture de la pompe quand l’appareil est branché au réseau.
À chaque mise en service il faut s’assurer que la pompe est montée de maniéré stable et sûr, debout et sur un appui plat. Avant d’utiliser la pompe, soumettez la pompe à un contrôle visuel (surtout les câbles et la fiche). Assurez-vous que les vis sont bien serrées et que tous les branchements sont en ordre. Si la pompe est endommagée elle ne doit pas être utilisée. Dans ce cas faites vérifier la pompe exclusivement par le service après-vente spécialisé. Avant la première mise en marche la boite de la pompe (8) doit être complètement aérée. Remplissez complètement d’eau la boite de la pompe (8) par l’orifice (9). Vérifiez qu’il n’y ait pas de fuites. Refermez l’orifice hermétiquement. Il est conseillé de vider d’air le tuyau d’aspiration (2) - c’est-à-dire de le remplir d’eau. Les électropompes de la série T.I.P. HWA sont auto-amorçant; pour cela il est possible de les mettre en service en remplissant d’eau la boite de la pompe seulement. Dans ce cas la pompe nécessitera quelques minutes pour amorcer et commence à pomper. Eventuellement il peut être nécessaire de remplir plusieurs fois la boite de la pompe avec de l’eau. Ceci dépend de la longueur et du diamètre du tuyau d’aspiration. Après avoir rempli la boite, ouvrez le dispositif de coupure dans la conduite de refoulement (7), p.ex. le robinet pour que l’air peut s’échapper quand l’aspiration commence. Mettez la fiche dans une prise de courant alternatif 230V. La pompe démarre immédiatement. Si le liquide est débité régulièrement et sans air, le système est prêt pour l’emploi. Les dispositifs de coupure disponibles peuvent être fermés. En atteignant la pression d’arrêt la pompe s’éteint. Lors de la première mise en marche il se peut que la commande arrête la pompe et que le voyant de contrôle «error» s’allume. La raison est souvent qu’il y a trop d’air dans le système à la première aspiration et que le dispositif de sécurité contre la marche à vide est actif. Dans ce cas appuyez sur le bouton «Start pump» de la commande électronique. Peut-être vous devez répéter cette démarche plusieurs fois jusqu’à ce que la première aspiration soit terminée et le système soit aéré. Avant d’appuyer sur le bouton «Start» il faut vérifier qu’il n’y ait pas d’autre raison pour le débranchement ce qu’il faut éliminer avent le redémarrage.
Si la pompe n’est pas utilisée pendant des longues périodes, il faut répéter toutes les opérations décrites ci- dessus avant de la faire redémarrer. Les pompes de la série T.I.P. HWA disposent d’une protection intégrée thermique du moteur. En cas de surcharge le moteur s’éteint automatiquement et redémarre après avoir refroidi. Pour les causes possibles et la réparation voir chapitre «Entretien et détection des pannes».
9. Fonctionnement de la commande électronique de la pompe
9.1. Avis généraux La commande électronique de la pompe dépend de la pression du débit d’eau. Elle occasionne la mise en service automatique et l’arrêt automatique de la pompe quand on ouvre ou ferme un robinet ou un autre consommateur. Ensuite elle occasionne un débranchement automatique de la pompe en cas de marche à vide ou manque d’eau. Ainsi on évite les endommagements de la pompe qui peuvent être causés par la surchauffe. 9.2. Fonctionnement La pression du système des tuyaux baisse si on ouvre un robinet ou un autre consommateur. La commande électronique de la pompe se met en marche quand la pression d’enclenchement est atteinte. Après la fermeture d’un consommateur la pompe continue à pomper jusqu’à ce que la pression dans le système ne monte plus et puis s’arrête. Dans le système il y a alors la pression accessible maximale de pompe. 9.3. Débranchement en cas de marche à sec ou manque d’eau En cas de marche à vide ou manque d’eau la commande électronique de la pompe arrête la pompe. En outre le voyant de contrôle «Error» s’allume. Ce dispositif de protection empêche un rebranchèrent automatique de la pompe. Pour rétablir le fonctionnement il faut appuyer sur le bouton «Start Pump» de la commande électronique. Avant il faut éliminer la cause de la marche à vide. 9.4. Ajustement de la pression de démarrage
Tout changements de la pression de démarrage et d’arrêt préréglée doit être effectué par du personnel qualifié.
Le pressostat a été préréglé en usine sur 1,5 bars pour la pression de démarrage et sur 3 bars pour la pression d’arrêt. Ces valeurs sont - selon notre expérience - optimales pour la plupart des installations. Si une modification des réglages serait nécessaire vous êtes priés de vous adresser à votre électricien spécialisé. Prenez en considération que la modification influence seulement la pression et n’occasionne pas d’augmentation de la pression dans le système des tuyaux.
10. Entretien et détection des pannes
Avant d’effectuer toute opération d’entretien, débranchez la pompe du réseau électrique. Si la pompe n’est pas débranchée on court le risque d’un démarrage involontaire de la pompe.
La garantie du fabricant ne couvre aucun dégât occasionné par des manipulations inadéquates.
L’entretien régulier et un maniement soigneux réduisent le risque d’un dérangement et aident à prolonger la durée de vie de votre appareil. Au cas où la pompe ne serait pas utilisée pendant une longue période, il est recommandé de la vider en ouvrant le vis de vidange (10). Rincez la pompe avec l’eau claire. Laissez bien sécher la pompe pour éviter la corrosion. Le gel peut causer des dégâts considérables. Mettez la pompe dans un lieu sec, à l’abri du gel. En cas de panne vérifiez s’il s’agit d’une manipulation inadéquate ou d’une autre cause qui n’est pas dû á un défaut de la pompe, p. ex. une panne électrique. Dans la liste suivante vous trouvez des pannes possibles, les causes et des conseils pour la réparation. Toutes les mesures doivent être effectuées quand la pompe est débranchée du réseau électrique. Si vous ne pouvez pas réparer la pompe vous-même, contactez votre revendeur ou le service après-vente. Des réparations importantes ne doivent être effectuées que par du personnel spécialisé. Veuillez bien noter que nous n’engageons pas notre responsabilité en cas de dégâts causés par des manipulations inadéquates.
La pompe ne refoule pas.
Absence d’alimentation.
Intervention de la protection thermique du moteur. Condensateur est défectueux. Arbre bloqué. Commande électronique de la pompe hors service. Protection contre la marche à vide est activée (voyant de contrôle «error» s’allume).
Vérifier avec un appareil conforme à la norme GS (sécurité certifiée) la présence d’une tension (respecter les consignes de sécurité !). Vérifier également si la fiche est correctement enfoncée. Débranchez la pompe, laissez refroidir le système, réparez la panne. Contactez le service après-vente. Décelez la cause et débloquez la pompe. Contactez le service après-vente Voir point 2.2 et 2.3 et chapitre 9.3. «Débranchement en cas de marche à sec ou manque d’eau»
Le moteur tourne mais la pompe ne refoule pas de liquide.
La boite de la pompe n’est pas remplie. Entrée d’air par le tuyau d’aspiration.
Hauteur d’aspiration et d’élévation supérieure à la hauteur prévue. La différence de niveau entre la commande de la pompe électronique et le point de prélèvement qui ne doit dépasser 15 m est trop grande.
Remplissez d’eau la boite de la pompe (voir 6. Mise en service). Vérifiez que: les tuyaux d’aspiration et tous les raccords soient étanches. que le niveau du liquide n’ait pas baissé. en dessous de l’entrée du tuyau d’aspiration et de la soupape de retenue. que la soupape de retenue avec filtre d’aspiration soit bien étanche et pas bloquée. qu’il n’y ait pas de siphons, de coudes, de contrepentes ou plis le long des tuyaux. Modification de l’installation pour que la hauteur d’aspiration et la hauteur d’élévation ne dépassent pas la valeur maximale. Il faut augmenter la pression d’enclenchement. Cela doit être fait par du personnel spécialisé.
La pompe s’arrête après une courte période de fonctionnement à cause de l’intervention du protecteur thermique.
L’alimentation n’est pas conforme aux données de la plaque.
Des corps solides bloquent la pompe ou les tuyaux d’aspiration. Le liquide est trop épais. La température du liquide ou de l’environnement est trop élevée.
Contrôler au moyen d’un appareil conforme à la norme GS (sécurité certifiée) la présence d’une tension dans les conduites du câble de raccordement (respecter les consignes de sécurité !). Enlevez le blocage. La pompe n’est pas apte á ce liquide. Diluez le liquide. Vérifiez que la température du liquide pompé et de l’environnement ne dépassent pas les valeurs maximales.
La pompe s’arrête parce que la protection contre la marche à vide est activée (voyant de contrôle «error» s’allume).
Voir point 2.2 et 2.3
Voir point 2.2. et 2.3
La pompe se met en marche et s’arrête trop fréquemment.
Perte continue de faibles quantités de liquide (p. ex. robinet fuyant, tuyaux ou raccordements perméables). La commande électronique est en panne.
La pompe ne s’éteint pas.
Perte continue de grandes quantités de liquide La commande électronique est en panne.
La pompe n’atteint pas la pression désirée.
Voir point 2.2. La roue de roulement est usée.
Voir point 2.2. Contactez le service après-vente.
Cet appareil a été construit et contrôlé selon les méthodes les plus modernes. Le revendeur garantit un état parfait du matériel et une fabrication parfaite conforme à la législation du pays dans lequel l’appareil a été acheté. La garantie commence le jour de l’achat aux conditions suivantes: Durant la période de garantie, toutes les défectuosités causées par des défauts de fabrications ou de matériel sont réparées gratuitement. Les réclamations doivent être faites directement après la constatation.
Le droit de garantie est annulé dans le cas d’intervention de la part de l’acquéreur ou de tiers. Des dommages causés par des manipulations ou des opérations inadéquates, de mise en fonctionnement ou de conservation erronées, de branchement ou d’installation inadéquates ou par force majeure ou d’autres facteurs extérieurs ne sont pas couverts par la garantie. Les pièces d’usure comme la roue de roulement et les garnitures mécaniques d’étanchéité sont exclus de la garantie. Tous les composants sont produits avec le plus grand soin et sont construits avec des matériaux de première qualité et conçus pour une longue durée. L’usure est cependant sujette au type d’utilisation, à la fréquence d’usage et aux intervalles d’entretien. C’est pourquoi les instructions d’installation et d’entretien contenues dans le présent mode d’emploi contribuent de manière décisive à la longévité des pièces sujettes à l’usure. Nous nous réservons le droit, en cas de plaintes, de réparer les pièces défectueuses ou de les remplacer ou d’échanger l’appareil. Les pièces échangées deviennent notre propriété. Il n’y aura aucun droit aux dommages et intérêts, pour autant qu’il n’y ait pas eu intention de nuire ou négligence grave de la part du fabricant. La garantie ne permettra aucun autre recours. Le recours à la garantie doit être prouvé par l’acquéreur sur présentation de la facture. Cette promesse de garantie est valable dans les pays dans lequel vous avez acheté l’appareil. Renseignements:
1. Dans le cas où votre appareil ne fonctionne plus, vérifiez tout d’abord si d’autres raisons, comme une
interruption de l’alimentation électrique ou une manipulation inadéquate en peuvent être la cause.
2. Dans le cas d’une réparation: Veillez à ce que l’appareil défectueux soit accompagné des documents
suivants: − Facture − Description de la panne (Une description aussi précise que possible accéléra la réparation).
3. Avant d’envoyer votre appareil, enlevez tous les accessoires qui ne font pas partie des composants originaux
fournis avec la pompe. Nous n’endossons pas la responsabilité au cas où ces accessoires manquent à la remise de la pompe.
12. Commande des pièces de rechange
La méthode la plus simple de commander les pièces de rechange est par internet. Notre site www.tip-pumpen.de a un magasin confortable ce qui vous permet de faire une commande de pièces de rechange simplement en cliquant. En plus nous y publions des informations détaillées et des conseils importants concernant nos produits et accessoires. Nous y présentons des nouveautés (et produits nouveaux), des trends et des innovations de la technique des pompes
En cas de demande d’intervention de la garantie ou de pannes, veuillez contacter votre revendeur. Une notice d'utilisation récente sous forme de fichier PDF peut être demandée si nécessaire par e-mail à l'adresse: service@tip-pumpen.de
Seulement pour les pays de l‘U.E. Ne jetez pas les appareils électriques/électroniques à la poubelle ! Conformément à la directive européenne 2012/19/EU sur les anciens équipements électriques et électroniques et son application dans la législation nationale, les appareils usagés de ce type doivent faire l’objet d’une collecte séparée pour être recyclés dans le respect des règles de protection de l’environnement. Si vous avez des questions, veuillez-vous adresser à votre service local de traitement des déchets.
Composants de la pompe / Détails
Raccord d’aspiration
Raccord de refoulement de la commande électronique de la pompe
Orifice de remplissage pour eau
Conduite de refoulement *
Commande électronique de la pompe
Raccord de refoulement
HA: Hauteur d’aspiration HI: Ecart entre la surface de l’eau et de l’entrée du tuyau d’aspiration (min. 0,3 m)
- non compris dans le volume de livraison
