| Тип продукту | Автоматична домашня насосна станція, самовсмоктувальний насос з електронним керуванням |
| Модель | HWA 4400 INOX Plus |
| Бренд | T.I.P. |
| Розміри (Д x Ш x В) | 36 x 18,5 x 43 см |
| Вага нетто | ~ 8,8 кг |
| Живлення | 230 В~ 50 Гц, 900 Вт |
| Тип захисту | IPX4 |
| Всмоктувальний патрубок | 30,93 мм (1"), внутрішнє різьблення |
| Напірний патрубок | 33,25 мм (1"), зовнішнє різьблення |
| Максимальна продуктивність | 4 250 л/год |
| Максимальний тиск | 4,4 бар |
| Максимальна висота подачі | 44 м |
| Максимальна висота всмоктування | 9 м |
| Макс. розмір твердих частинок, що перекачуються | 3 мм |
| Макс. допустимий робочий тиск | 6 бар |
| Температура навколишнього середовища | від 5 °C до 40 °C |
| Температура рідини, що перекачується | від 2 °C до 35 °C |
| Макс. кількість запусків/год | 30 |
| Довжина кабелю | 1,5 м |
| Тип кабелю | H07RN-F |
| Гарантований рівень звукової потужності | 84 дБ |
| Рівень звукового тиску | 69,9 дБ |
| Основні функції | Електронне керування з автоматичним пуском/зупинкою, захист від сухого ходу, тепловий захист двигуна, самовсмоктування |
| Обслуговування | Злити, промити чистою водою, висушити, зберігати в місці, захищеному від морозу |
| Безпека | Рекомендується диференційний вимикач 30 мА, не використовувати, якщо люди знаходяться у воді, не занурювати електричні компоненти |
| Запасні частини | Робоче колесо, механічні ущільнення, доступні на www.tip-pumpen.de |
| Гарантія | 2 роки (відповідно до місцевого законодавства), зношувані деталі виключені |
Часті запитання - HWA 4400 INOX Plus T.I.P.
Питання користувачів про HWA 4400 INOX Plus T.I.P.
0 питання про цей пристрій. Дайте відповідь на ті, що знаєте, або поставте власне.
Поставити нове питання про цей пристрій
Завантажте інструкції для вашого насос у форматі PDF безкоштовно! Знайдіть свій посібник HWA 4400 INOX Plus - T.I.P. і поверніть собі контроль над електронним пристроєм. На цій сторінці опубліковані всі документи, необхідні для використання вашого пристрою. HWA 4400 INOX Plus бренду T.I.P..
ПОСІБНИК КОРИСТУВАЧА HWA 4400 INOX Plus T.I.P.
Заява про відповідність ЄС
Ми, компанія «Т.І.П. Техніше Індустрі Продукте ГмбХ» («Т.І.Р. Technische Industrie Produkte GmbH»), Сіменсштр. 17, Д-74915 Вайбштадт, заявляемо під одноособову відповідальність, що зазначені нижче продукти відповідають головним вимогам наведених нижче директив ЄС (та усіх подальших змін до них): 2014/35/EU, 2014/30/EU, 2000/14/EC, 2011/65/EU
EST
Дорогий покупець, дорога покупниця,
Сердечно поздоровляємо вас з покупкою Вашого нового апарата Т.І.Р.!
Як і усі наші вироби, цей продукт розроблений на основі новітніх технічних знань. Виготовлення і складання апарата виконувалось на базі найсучасніших досягнень насосної техніки із застосуванням надійних електричних, електронних та механічних деталей, що гарантиє високу якість і тривалий термін служби вашого нового придбання.
Щоб Ви змогли використовувати всі технічні переваги, уважно прочитайте інструкцію з експлуатації.
Пояснювальні рисунки знаходяться в додатку в кінці даної інструкції з експлуатації.
Бажаємо Вам отримати багато задоволення від роботи Вашого нового апарату.
3Mict
- Загальні вказівки для безпечної експлуатації .... 1
- Технічні дані.....2
- Області використання 3
- Обсяг поставки 3
- Установка....3
- Установка....3
- Електричне підключення.....4
- Пуск 5
- Спосіб дії електронного управління насосом 6
- Технічне обслуговування і допомога при несправностях....6
- Гарантії 7
- Замовлення запасных частин....8
- Сервіс....8
Додаток: рисунки
1. Загальні вказівки для безпечної експлуатації
Уважно прочитайте цю інструкцію з експлуатації і ознайомтеся з елементами управління і правильною експлуатацією цього апарату. Ми не несемо відповідальності за пошкодження, що виникли в результаті недотримання вказівок і розпоряджень цієї інструкції з експлуатації. На ушкодження, що виникли в результаті недотримання вказівок і розпоряджень цієї інструкції з експлуатації, гарантія не поширюється. Ретельно зберігайте цю інструкцію з експлуатації і при передачі апарата передавайте його разом з нею.
Особам, які не прочитали цю інструкцію, заборонено використовувати цей пристрій.
Використання насоса дітьми заборонена.
Особам з обмеженими фізичними, сенсорними та розумовими можливостями, а також особам з недостатнім досвідом та/або знаннями заборонено використовувати насос, якщо вони не знаходяться під наглядом іншої особи, відповідальної за їх безпеку, або не отримали від цієї особи вказівки щодо безпечного користування пристроєм та не зрозуміли небезпеки, які є результатом цього. Не дозволяйте дітям гратися з пристроєм. Не допускайте дітей до пристрою та його з'єднувальної лінії.
Забороняється використовувати насос, якщо у воді є люди.
Насос необхідно обладнати пристроєм захисного вимикання (диференційним автоматом) з номінальним струмом витоку не більше 30 мА.
Якщо кабель живлення пристрою пошкоджений, для попередження ризиків його повинен замінити виробник, його сервісна служба або особи з подібною кваліфікацією.
Від'єднайте прилад від електроживлення та дайте вистигнути перед чищенням, технічним обслуговуванням та складуванням.
Оберігайте електричні деталі від вогкості. Щоб уникнути електричного удару, ніколи не занурюйте їх під час чищення або експлуатації у воду або інші рідини. Ніколи не тримайте прилад під проточною водою. Просимо дотримуватись вказівок „Технічне обслуговування і допомога при несправностях“.
Особливо слід дотримуватися вказівок і інструкцій, позначених такими символами:
Недотримання даної вказівки пов'язане з небезпекою одержання ушкодження людям чи нанесення матеріального збитку.
Недотримання даної вказівки зв'язано з небезпекою удару електричним струмом, що може привести до травмування людей й/або ушкодженню предметів.
Перевірте, чи не пошкодився апарат при транспортуванні. При виявленні пошкоджень потрібно негайно, але не пізніше, ніж через 8 днів від дня покупки, сповістити про це Вашого роздрібного продавця.
- Технічні дані
| Модель | HWA 3000 INOX | HWA 3600 INOX | HWA 4400 INOX Plus |
| Напруга в мережі / частота | 230 В~ 50 Гц | 230 В~ 50 Гц | 230 В~ 50 Гц |
| Номінальна потужність | 550 Вт | 650 Вт | 900 Вт |
| Тип захисту | IPX4 | IPX4 | IPX4 |
| Отвір підключення всмоктувальної сторони | 30,93 mm (1 "), внутрішня різь | 30,93 mm (1"), внутрішня різь | 30,93 mm (1"), внутрішня різь |
| Отвір підключення напірної сторони | 33,25 mm (1 "), Зовнішня різьба | 33,25 mm (1"), Зовнішня різьба | 33,25 mm (1"), Зовнішня різьба |
| Макс. продуктивність насоса ( Q_max )1) | 2.800 л/годину | 3.600 л/годину | 4.250 л/годину |
| Макс. тиск | 4,2 бар | 4,0 бар | 4,4 бар |
| Макс. висота подачі ( H_max )1) | 42 м | 40 м | 44 м |
| Макс.висота всмоктування | 9 м | 9 м | 9 м |
| Макс. розмір твердих частинок, які всмокуються | 3 мм | 3 мм | 3 мм |
| Макс. дозволений робочий тиск | 6 бар | 6 бар | 6 бар |
| Мін.температура навколишнього середовища | 5 °C | 5 °C | 5 °C |
| Макс. температура навколишнього середовища | 30 °C | 30 °C | 30 °C |
| Мін. температура рідини, що перекачується | 2 °C | 2 °C | 2 °C |
| Макс. температура рідини, що перекачується ( T_max ) | 35 °C | 35 °C | 35 °C |
| Макс. частота пусків за годину | 40, рівномірно розподілених | 40, рівномірно розподілених | 40, рівномірно розподілених |
| Довгий сполучний кабель | 1,5 м | 1,5 м | 1,5 м |
| Тип кабелю | H07RN-F | H07RN-F | H07RN-F |
| Вага (чистий) | ~ 6,7 кг | ~ 7,1 кг | ~ 8,8 кг |
| Гарантований рівень настроювання звучання ( L_WA )2) | 80 дБ | 81 дБ | 84 дБ |
| Обмірюваний показник рівня звучання ( L_WA )2) | 77,4 дБ | 78,7 дБ | 82,4 дБ |
| Рівень звукового тиску ( L_PA )2) | 69,4 дБ | 70,7 дБ | 69,9 дБ |
| Розміри (Ширина х Глибина х Висота) | 35,5 x 18 x 42 см | 35,5 x 18 x 42 см | 36 x 18,5 x 43 см |
| Номер виробу | 31142 | 31191 | 31192 |
1) Зазначені максимальні потужності були розраховані при вільному, нескороченому впуску й випуску.
2) Показники виділення шуму, отримані відповідно до вимог EN 12639. Метод виміру по EN ISO 3744.
3. Області використання
Автоматичні побутові водяні насоси Т.І.Р. - це переносні самовсмоктувальні електронасоси з електронним управлінням для автоматичної роботи. Ці високоякісні вироби, що мають дуже переконливі технічні дані, розроблені для самих різних завдань зрошення, підйому води, водопостачання будинку, а також для подачі води під тиском.
Апарати придатні для нагнітання чистої, прозорої чи помірно забрудненої води, у якій кількість твердих часток не перевищує вказаних у технічних даних максимальних меж.
До типових галузей застосування автоматичного побутового водяного насоса відносяться: автоматичне водопостачання будинку господарсько-питною водою з колодязів, цистерн чи запасних баків, автоматичне зрошення садів і городів, а також дощування, заповнення чи спорожнювання запасних резервуарів, басейнів і ставків.
Пристрій непридатний для використання у плавальних басейнах та для інтеграції в публічну мережу постачання питної води.
Цей продукт призначений для приватного використання, а не для застосування в промисловості та на виробництві чи для безперервної циркуляції.
Насос не призначений для подачі солоної води, фекалій, займистих, їдких, вибухонебезпечних і інших небезпечних рідин. Температура рідини, яка подається, не повинна перевищувати зазначену в технічних даних максимальну температуру.
4. Обсяг поставки
Обсяг поставки даного продукту включає:
Один насос зі сполучним кабелем, одне електронне керування для насоса, одна інструкція для експлуатації.
Перевірте комплектність обсягу поставки. Залежно від мети застосування може знадобитися додаткове встаткування (див. Глави «Установка» й «Замовлення запчастин»).
Зберігайте упаковку до закінчення гарантійного строку. Утилізуйте пакувальні матеріали безпечним для навколишнього середовища способом.
5. Установка

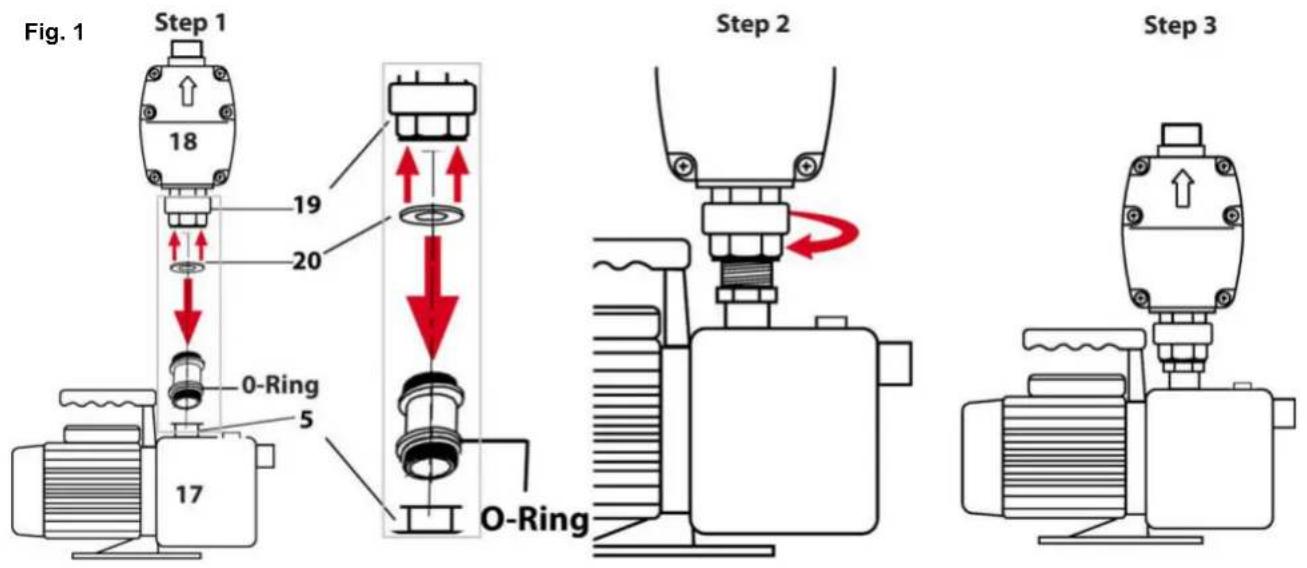

Зверніть увагу також на Fig. 1, даний у додатку до цієї інструкції з експлуатації. Цифри й інші дані, що показані тут у дужках, відносяться до цих рисунків.

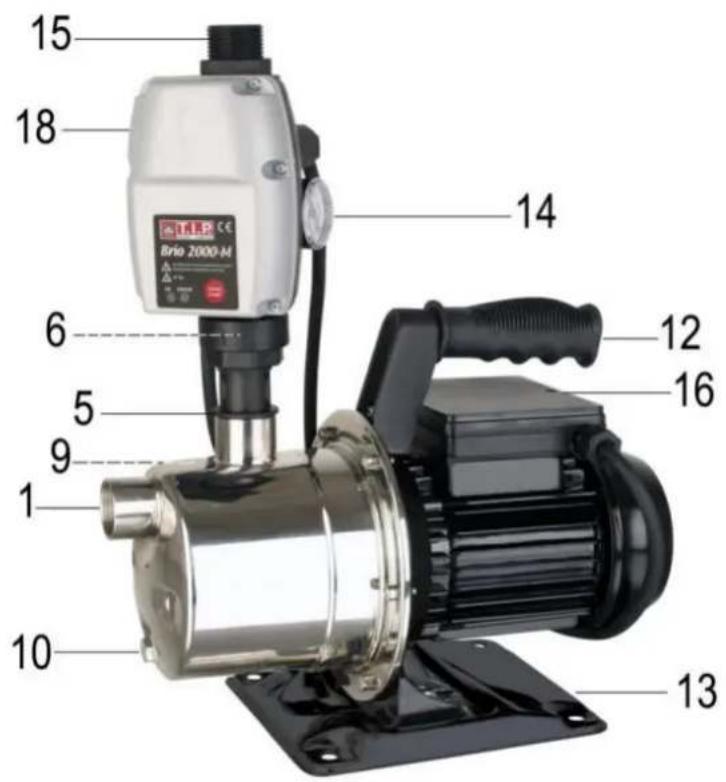

Автоматичний побутовий водяний насос складається із самовсмоктувального електронасосу (17) і електронного блоку управління насосом (18), які можна змонтувати простим нарізним з'єднанням з незначними витратами праці.
-
Встановіть насос ручкою вгору на твердій, неслизькій основі.
-
При наступному монтажі стежте за тим, щоб стрілка, яка знаходиться на електронному блоці управління насосом, показувала напрям перпендикулярно вгору. Змонтуйте накидну гайку (19) разом з електронним блоком управління на штуцер на напірній стороні (5) насоса. Стежте за тим, щоб правильно лягло ущільнення. Міцно затягніть вручну по годинній стрілці накидну гайку.
-
На цьому монтаж автоматичного побутового водяного насоса є закінченим.
6. Установка
6.1. Загальні вказівки по установці
Протягом всієї установки апарат не можна підключати до мережі.
Насос повинен бути встановленим на сухому місці, причому температура в приміщенні повинна бути не нижче 5 °C і не вище 40 °C. Насос і всю систему підключення треба захищати від замерзання і атмосферних впливів.
При установці апарата треба стежити за тим, щоб двигун достатньо провітрювався.
Усі сполучні трубопроводи повинні бути абсолютно герметичними, тому що негерметичність зменшує продуктивність насоса і може привести до значних пошкоджень. Тому обов'язково ущільнюйте тефлоновою стрічкою нарізні частини трубопроводів і його приєднання до насоса. Тільки застосування такого ущільнювального матеріалу як тефлонова стрічка може гарантувати, що з'єднання буде герметичним. При затягуванні нарізних сполучень не додавайте зайвих зусиль, бо це може привести до пошкодження.
При прокладці приєднувальних трубопроводів стежте за тим, щоб на насос не діяла ніяка вага, вібрація чи навантаження. Крім того, у приєднувальних трубопроводах не повинне бути вигинів чи зворотного відхилення.

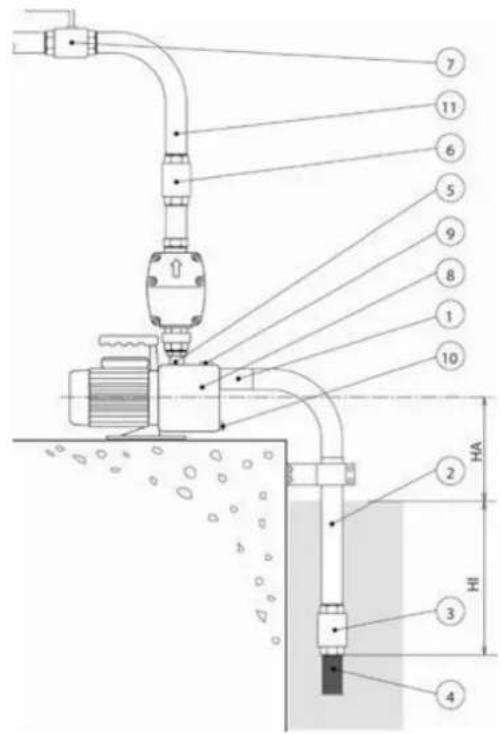

Зверніть увагу на рисунки, дані в додатку до цієї інструкції з експлуатації. Цифри й інші дані, що зазначені тут у дужках, відносяться до цих рисунків.
Вхід всмоктувального трубопроводу повинний мати зворотний клапан з всмоктувальним фільтром.
Установіть всмоктувальний трубопровід (2) такого ж діаметру, як і отвір підключення насоса на стороні всмоктування (1). Якщо висота всмоктування (НА) більша 4 м, рекомендується користатися трубами діаметром на 25 % більше - з відповідними звужуючими елементами в місці підключення. Вхід всмоктувального трубопроводу повинен здійснюватися через зворотний клапан (3) із всмоктувальним фільтром (4). Фільтр затримує грубі частки, що містяться у воді, бруду, що можуть забити чи пошкодити насос або систему трубопроводів. Зворотний клапан перешкоджає падінню тиску після відключення насоса. Крім того, він спрощує видалення повітря з всмоктувального трубопроводу при заповненні його водою. Зворотний клапан з всмоктувальним фільтром - отже, вхід всмоктувального трубопроводу - повинен знаходитися не менш, ніж на 0,3 м нижче поверхні всмоктуваної рідини (НІ). Це попереджає всмоктування повітря. Крім того, потрібно підтримувати достатню відстань всмоктувального трубопроводу від дна і берегів струмка, ріки, ставка і т.д., щоб не допустити всмоктування камінчиків, рослин і т.д.
6.3. Установка трубопроводів
Напірний трубопровід (11) подає рідину від насосу до місця призначення. Щоб уникнути втрат рідини рекомендується використовувати напірний трубопровід як мінімум такого ж діаметра, як і отвір підключення насоса на стороні нагнітання (5). Відразу ж після виходу з насоса напірний трубопровід потрібно обладнати зворотним клапаном (6), щоб вберегти насос від пошкоджень поштовхами тиску. Крім того, для полегшення технічного обслуговування рекомендується установити запірний клапан (7) за насосом і зворотним клапаном. Це дає ту перевагу, що при монтажі насосу його можна закрити і напірна магістраль залишається заповненою водою.
6.4. Стаціонарна установка
При стаціонарній установці потрібно стежити за тим, щоб штепсель був добре доступним і видимим.
Для стаціонарної установки насос варто прикріпити до придатної для цього стабільної опорної поверхні. Для зменшення коливань рекомендується між насосом і опорною поверхнею прокласти антивібраційний матеріал, наприклад, шар гуми.
Серед приладдя Т.І.Р. є ефективний погашувач вібрацій під номером арт. 30943.
Спочатку просвердлите чотири отвори.
Щоб позначити отвори, скористуйтеся опорною плитою (13) в якості шаблону. Встановіть агрегат в потрібне положення і просуньте кернер або штифт крізь отвори в опорній пліті, щоб позначити положення отворів.
Відставте прилад убік і просвердлите чотири отвори відповідним свердлом. Встановіть відповідну позицію приладу й закріпить його відповідними гвинтами й підкладними шайбами.
6.5. Використання насоса для садових ставків і подібних місць
Використання насоса для садових ставків і подібних місць допускається, як правило, при відсутності контактуючих з водою осіб.
Для використання в садових ставках і подібних місцях насос повинен бути обладнаний автоматичним вимикачем, що діє з появою витоку струму (FI-перемикач) зі значенням номінального струму ушкодження ≤ 30 m (DIN VDE 0100-702 und 0100-738). Зробіть запит Вашим електрикам, чи дотримані у Вас ці умови. Експлуатація насоса в таких місцях принципово дозволена тільки тоді, коли насос установлений стабільно і захищений від затоплення з мінімальною відстанню від краю води 2 м, на стабільній опорі, що охороняє від небезпеки падіння у воду. При цьому апарат повинен міцно приєднуватися гвинтами до основи в передбачених для цього точках фіксації (див. Главу «Неправильна інсталяція»).
7. Електричне підключення
Апарат має мережний кабель зі штепселем. Щоб уникнути пошкоджень, мережний кабель і штепсель дозволяється замінювати тільки спеціальному персоналу. Не користуйтесь мережним кабелем для
перенесення апарата і не витягайте штепсель із штепсельної розетки за кабель. Захищайте штепсель і мережний кабель від перегріву, дії мастил і гострих країв.
Наявна напруга в мережі повинна відповідати показникам, зазначеним у технічних даних. Особа, відповідальна за інсталяцію, зобов'язана забезпечувати в електричному з'єднанні заземлення відповідно до стандарту.
Електричне підключення повинне мати дуже чутливий автомат захисту від струму витоку (FI-вимикач): = 30 ма (DIN VDE 0100-739).
Використовуйте лише подовжувальні кабелі, в яких поперечний перетин (3 x 1,0 мм²) та гумова оболонка щонайменше відповідають з'єднувальному проводу приладу (див. «Технічні характеристики», виведення кабелю) та позначені відповідним символом відповідності приписам Союзу німецьких електротехніків (VDE). Мережеві штекери та розетки повинні бути захищеними від потрапляння бризок.
8. Пуск
Зверніть увагу на рисунки, надані в додатку до цієї інструкції з експлуатації. Цифри й інші дані, що зазначені тут у дужках, відносяться до цих рисунків.
При першому пуску обов'язково простежте, щоб і в самовсмоктувальних насосах корпус насоса був повністю вільний від повітря - тобто заповнений водою. Якщо повітря не випустити, насос не всмоктує рідину. Рекомендується, хоча і не є обов'язковим, додатково випустити повітря з всмоктувального трубопроводу або заповнити його водою.
Дозволяється використовувати насос тільки в тім діапазоні потужності, що зазначений на заводській табличці.
Не можна допускати «сухого ходу» насосу - роботи насоса без подачі води, тому що нестача води приводить до перегріву насоса. Це може привести до серйозної поломки апарата. Крім того, тоді в системі знаходиться занадто гаряча вода, так що створюється небезпека опіку. При перегріві насоса витягніть мережний штепсель і дайте системі охолонути.
Не допускайте безпосереднього впливу вологи на насос (наприклад, при роботі дощувача). Охороняйте насос від дощу. Стежте за тим, щоб над насосом не було ніяких з'єднань, що капають. Не використовуйте насос у сирому чи вологому приміщенні. Переконайтеся, що насос і електричне штепсельне з'єднання знаходяться в місці, яке не може заливати вода.
Насос не повинен працювати при закритому впускному трубопроводі.
Категорично забороняється торкатися руками отвору насоса, коли апарат підключений до напруги.
При кожнім пуску потрібно найретельніше переконатися, що насос установлений надійно і міцно. Апарат повинен бути встановлений на рівній основі і у прямому положенні. Перед кожним користуванням апаратом проведіть його візуальний контроль. Це особливо стосується мережного проводу і штепселя. Перевірте міцність кріплення всіх гвинтів і стан усіх підключень. Несправним насосом користатися не можна. У випадку пошкодження насос потрібно перевірити в сервісній службі. При першому пуску з корпуса насоса (8) треба повністю випустити повітря. Для цього через впускний отвір (9) повністю заповніть корпус насоса (8) водою. Перевірте, чи не з'явилася теча. Снову герметично закрийте впускний отвір. Рекомендується додатково випустити повітря зі всмоктувального трубопроводу (2), тобто заповнити його водою. Електронасоси серії Т.І.Р. НWA є самовсмоктувальними і тому можуть працювати навіть тоді, коли водою заповнений тільки корпус насосу. Але в цьому випадку їм потрібен якийсь час, поки вони всмокчуть рідину, яка подається, і почнуть працювати на подачу. Крім того, при такій функції може знадобитися багаторазове заповнення корпусу насосу. Це залежить від довжини і діаметра
UA
всмоктувального трубопроводу. Після такого заповнення відкрийте наявні запірні пристрої в напірному трубопроводі (7), наприклад, кран, щоб в процесі всмоктування могло виходити повітря.
Вставте мережний штепсель у штепсельну розетку змінного струму напругою 230В. Насос відразу ж починає працювати. Якщо рідина подається рівномірно і без суміші з повітрям, система готова до роботи. Тоді можна закрити наявні запірні пристрої в напірному трубопроводі. При досягненні тиску відключення насос вимикається.
При першому пуску за певних обставин є можливим, що система електронного управління відключає насос і світиться червона контрольна лампа „Помилка”(„Error“). Причиною, як правило, є те, що при першому процесі всмоктування в системі знаходиться занадто багато повітря, і спрацьовує запобіжний пристрій сухого ходу. У цьому випадку треба натиснути кнопку „Start Pump“ (пуск насосу) на електронному блоці управління, щоб знову запустити апарат у дію (див. розділ «Спосіб роботи електронного управління насосом». Може статись, що цей процес прийдеться повторити кілька разів, поки не закінчиться перший процес всмоктування і система повністю не звільниться від повітря. При кожному натисканні на кнопку пуску переконайтесь, чи не має іншої, ніж запобіжник сухого ходу, причини, яка приводить до відключення, яку перед повторним пуском обов'язково потрібно усунути.
Якщо насос тривалий час не використовувався, то для нового запуску потрібно повторити описані процеси. Електронасоси серії Т.І.Р. НWA мають вбудований термозахист двигуна. При перевантаженні двигун сам відключається і після охолодження знову вмикається. Можливі причини і їх усунення описані в розділі «Технічне обслуговування і допомога при несправностях».
9. Спосіб дії електронного управління насосом
9.1. Загальні вказівки
Функціонування електронного блоку управління насосом залежить від тиску витрати води. По-перше, електронний блок автоматично вмикає і вимикає насос при відкриванні чи закриванні крану або іншого пристрою. По-друге, електронне управління насосом виконує його автоматичне відключення при сухому ході чи недостачі води, тобто, якщо не подається чи подається занадто мало води. Таким шляхом попереджається пошкодження насоса, яке може виникнути в результаті перегріву.
9.2. Спосіб дії
При відкриванні крану чи іншого пристрою тиск в системі трубопроводу падає. Коли досягається заданий тиск вмикання, електронний блок управління вмикає насос.
Після закривання крану насос продовжує працювати доти, поки тиск у системі не підвищиться, а потім вимикається. У системі водопроводу тоді створюється максимально досяжний тиск насоса.
9.3. Відключення при сухому чи ході недостачі води
При сухому ході чи недостачі води електронний блок управління насосом забезпечує відключення насоса. Спочатку запалюється червона контрольна лампа „Error“ («Помилка»). Цей запобіжний пристрій перешкоджає повторному автоматичному вмиканню насоса. Для відновлення роботи потрібно натиснути клавішу „Start Pump“ («Пуск насосу») електронного блоку управління насосом. Але перед цим треба обов'язково усунути причину сухого ходу.
9.4. Регулювання тиску вмикання
Зміну встановленого тиску вмикання дозволяється проводити тільки фахівцю.
Тиск вмикання настроюється на заводі на показник 1,5 бара. Як показує досвід, для більшості установок цей показник є ідеальним. Якщо потрібна зміна цієї настройки, зверніться до Ваших фахівців з установки обладнання та настроювання електроустаткування.
При цьому треба стежити, щоб зміни стосувалися лише тиску вмикання насоса і не призводили до підвищення тиску в системі трубопроводів.
10. Технічне обслуговування і допомога при несправностях
Перед технічним обслуговуванням насос треба від'єднати від мережі. Якщо його не від'єднати від мережі, виникає небезпека ненавмисного вмикання насоса.
Ми не несемо відповідальності за пошкодження, що виникли в результаті некваліфікованих спроб ремонту. Пошкодження внаслідок некваліфікованих спроб ремонту ведуть до припинення всіх гарантійних зобов'язань.
Регулярне технічне обслуговування і ретельний догляд зменшують небезпеку можливих порушень у роботі і сприяють збільшенню терміну служби Вашого апарата.
Якщо апарат тривалий час не використовується, його треба повністю спорожнити, відкривши випускний гвинт (10) для води. Після цього промийте насос чистою водою. Добре просушіть голівку насоса, щоб попередити його пошкодження корозією.
У морозну погоду вода, що знаходиться в насосі, при замерзанні може викликати значні пошкодження. Зберігайте насос у сухому, опалюваному приміщенні.
При неполадках у роботі спочатку перевірте, чи немає недоліків обслуговування або іншої причини, не зв'язаної з дефектом в апараті - наприклад, відсутності струму.
У нижченаведеному списку зазначені деякі можливі порушення роботи апарата, можливі причини і вказівки для їхнього усунення. Усі зазначені заходи варто приймати тільки тоді, коли насос відключений від мережі. Якщо Ви не можете самі усунути несправність, зверніться в сервісну службу або в місце покупки апарата. Подальший ремонт повинен виконувати тільки спеціальний персонал. Обов'язково пам'ятайте, що пошкодження внаслідок некваліфікованих спроб ремонту ведуть до припинення всіх гарантійних зобов'язань, і ми не несемо відповідальності за виникаючі в результаті цього пошкодження.
| Несправність | Можлива причина | Усунення |
| 1. Насос не подає рідину, двигун не працює. | 1. Немає струму.2. Спрацював термічний захист двигуна.3. Несправний конденсатор.4. Заблокувався вал двигуна.5. Несправний електронний блок управління насосом.6. Спрацював захист від сухого ходу, запалюється червона контрольна лампа „Error“ („Помилка“). | 1. Перевірте стан напруги приладом, настроєним на постійний струм. (Дотримуйте техніки безпеки!). Перевірте, чи правильно вставлений штекер.2. Насос відключити від мережі, дати охолонути системі, уснути причину.3. Звернутися в сервісну службу.4. Перевірити причину і звільнити насос від блокування.5. Звернутися в сервісну службу.6. Див. пункт 2.2. + 2.3. + 9.3. „Відключення при сухому чи ході недостачі води" |
| 2. Двигун працює, але насос не подає рідину. | 1. Корпус насоса незаповнений рідиною.2. Проникнення повітря в всмоктувальний трубопровід .3. Занадто висока висота всмоктування і/чи висота подачі. | 1. Заповнити рідиною корпус двигуна (див. розділ „пуск в експлуатацію”).2. Перевірте і переконайтесь, що:a) всмоктувальний трубопровід і всі з'єднання герметичні.b) Вхід всмоктувального трубопроводу, включаючи зворотний клапан, є зануреним у рідину, що перекачується.c) Зворотний клапан щільно приєднаний до фільтру з боку всмоктування і не є блокованим.d) уздовж всмоктувального трубопроводу немає сифонів, заломів, зворотних ухилів чи звужень.3. Змінити положення, так щоб висота всмоктування і/ або висота подачі не перевищувала максимального значення. |
| 3. Після короткочасної роботи насос зупиняється, тому що вмикається термічний захист двигуна. | 1. Електричне підключення не відповідає параметрам, зазначеним на заводській табличці.2. Тверді частки закупорили насос або всмоктувальний трубопровід.3. Рідина занадто в'язка.4. Занадто висока температура чи рідини навколишнього середовища. | 1. Перевірте стан напруги на лініях сполучного кабелю приладом, настроєним на постійний струм. (Дотримуйте техніки безпеки!).2. Усунути закупорку.3. Насос не годиться для цієї рідини. Рідину можна розбавити.4. Стежити за тим, щоб температура рідини, що перекачується, і навколишнього середовища не перевищувала максимально припустимих значень. |
| 4. Насос вмикається і вимикається занадто часто. | 1. Див. пункт 2.2.2. Зношене робоче колесо. | 1. Див. пункт 2.2.2. Звернутися в сервісну службу. |
11. Гарантії
Цей апарат виготовлений і перевірений найсучаснішими методами. Продавець дає гарантію на бездоганний матеріал і бездефектне виготовлення відповідно до законодавства країни, в якій куплений апарат. Час гарантії починається з дня покупки на наступних умовах:
Протягом гарантійного періоду безкоштовно усуваються всі дефекти, зв'язані з дефектами матеріалу чи виготовлення. Рекламації варто посилати відразу ж після виявлення дефекту.
UA
Гарантійні вимоги не приймаються при втручанні в апарат покупцем або іншими особами. На пошкодження, що виникли в результаті некваліфікованого обходження чи обслуговування, через неправильне розміщення або зберігання, непрофесійне підключення чи установку, а також як результат впливу обставин нездоланної сили або інших сторонніх впливів, гарантія не поширюється.
На швидкозношувані деталі, наприклад, на ходове колесо, контактні ущільнювальні кільця, гарантія не поширюється.
Усі деталі виготовляються з великою старанністю і з використанням високоякісних матеріалів і розраховані на великий термін служби. Але зношування залежить від виду використання, інтенсивності експлуатації і періодичності технічного обслуговування. Тому дотримання вказівок по установці і технічному обслуговуванню, що містяться в даній інструкції з експлуатації, в значній мірі сприяє подовженню терміну служби швидкозношуваних деталей.
При надходженні рекламацій ми залишаємо за собою право удосконалити (відремонтувати) дефектні деталі або замінити їх чи весь апарат. Замінені деталі переходять в нашу власність.
Вимоги на відшкодування збитків не приймаються, якщо вони виникли не через злий намір і грубу недбалість виготовлювача.
Інші вимоги на основі гарантії не приймаються. Гарантійні вимоги покупець повинен підтвердити пред'явленням чека. Ці гарантійні зобов'язання дійсні тільки в країні, в якій був куплений апарат.
Особливі вказівки:
-
Якщо апарат перестав нормально працювати, спочатку перевірте, чи немає хиб в обслуговуванні або іншої причини, не зв'язаної з дефектом в апараті.
-
Якщо Ви доставляєте чи відправляєте несправний апарат на ремонт, Вам треба додати до нього такі документи:
- Товарний чек.
– Опис виявленого дефекту (максимально точний опис допомагає швидко відремонтувати апарат).
- Перед доставкою чи відправленням несправного апарата на ремонт, зніміть з нього всі додаткові пристрої, що не відповідають оригінальному стану апарата. Якщо при поверненні апарата ці пристрої будуть відсутні, ми не несемо за це ніякої відповідальності.
12. Замовлення запасных частин
Найшвидша, проста і економічна можливість замовити запасні частини існує через Інтернет. Наша вебсторінка www.tip-pumpen.de містить зручний магазин запасних частин, у якому кількома клацаннями миші можна зробити замовлення. Крім того, ми публікуємо там велику інформацію і цінні вказівки, що стосуються наших продуктів і приладдя, представляють нові апарати і презентують сучасні тенденції і новинки в галузі насосної техніки.
13. Сервіс
При виникненні гарантійних вимог чи порушень звертайтесь в місце покупки Вашого апарата.
Поточну версію інструкції з експлуатації у форматі PDF можна отримати за такою адресою електронної пошти: service@tip-pumpen.de.
Тільки для країн ЄС
Не викидайте електроприлади в контейнер побутового сміття!
Відповідно до Європейської директиви 2012/19/EU про обіг зі старими електричними, електронними приладами в національному законодавстві, використані електроприлади повинні бути зібрані окремо й відправлені на переробку. Для одержання додаткової інформації зверніться до свого місцевого підприємства по утилізації.
HWA 3000 INOX / HWA 4400 INOX Plus
Функціональні деталі / деталі
| 1 | Підключення всмоктування | 8 | Корпус насоса | 15 | Підключення тиску Електронний блок управління насосом |
| 2 | Всмоктувальний трубопровід * | 9 | Отвір для заповнення водою | 16 | Клемова коробка |
| 3 | Зворотний клапан * | 10 | Отвір для випуску води | 17 | Електронасос |
| 4 | Прийомний фільтр * | 11 | Напірний трубопровід * | 18 | Електронний блок управління насосом |
| 5 | Підключення тиску | 12 | Ручка | 19 | Накидна гайка |
| 6 | Зворотний клапан | 13 | Плита основи | 20 | Плоске ущільнення |
| 7 | Запірний вентиль * | 14 | Манометр |
НА: Висота всмоктування НІ: Відстань між поверхнею води і входом всмоктувального трубопроводу (не менше, ніж 0,3 м)
