Clean Jet 800 Plus - насос T.I.P. - Безкоштовний посібник користувача

Тип продукту	Електричний самовсмоктувальний садовий насос
Бренд	T.I.P.
Модель	Clean Jet 800 Plus
Розміри (Д x Ш x В)	35 x 18 x 25 см
Вага нетто	6 кг
Електроживлення	230 V~ / 50 Hz, 600 W
Тип захисту	IPX4
Максимальна витрата	3000 л/год
Максимальний тиск	4,2 бар
Макс. висота подачі	42 м
Макс. висота всмоктування	9 м
З'єднання всмоктування/нагнітання	1" внутрішнє різьблення (30,93 мм)
Макс. температура перекачуваної рідини	35°C
Робоча температура навколишнього середовища	5°C до 40°C
Довжина кабелю	1,5 м (тип H07RN-F)
Основні функції	Зрошення, дренаж, відведення води, перекачування води під тиском
Поточне обслуговування	Промивати чистою водою після використання, зливати через зливний гвинт, зберігати в захищеному від морозу місці
Безпека	Термозахист двигуна, вимагає диференційний вимикач ≤30 мА, не використовувати, якщо у воді є люди
Зношувані деталі (поза гарантією)	Робоче колесо, механічні ущільнення
Комплект поставки	Насос з кабелем, всмоктувальний шланг, зворотний клапан, всмоктувальний фільтр, інструкція з експлуатації

Часті запитання - Clean Jet 800 Plus T.I.P.

Що робити, якщо насос не подає воду?

Спочатку перевірте електроживлення та автоматичний вимикач. Якщо двигун не запускається, можливо спрацював термозахист: відключіть і дайте охолонути. Якщо двигун працює, але води немає, заповніть корпус насоса через заливний отвір (9) та переконайтеся, що всмоктувальний шланг герметичний.

Як правильно заповнити насос водою?

Перед першим запуском повністю заповніть корпус насоса (8) водою через отвір (9). Відкрийте кран на напірній лінії для видалення повітря. Підключіть і ввімкніть: насос заповниться за кілька хвилин.

Яка максимальна висота всмоктування і як її оптимізувати?

Максимальна висота всмоктування становить 9 м. Для кращої продуктивності використовуйте всмоктувальний шланг більшого діаметру, якщо висота перевищує 4 м, і переконайтеся, що всі з'єднання герметичні за допомогою тефлонової стрічки.

Насос зупиняється через кілька хвилин: що перевірити?

Це може бути через перегрів (термозахист). Переконайтеся, що температура рідини та навколишнього повітря не перевищує межі (35°C та 40°C відповідно). Очистіть всмоктування, якщо тверді частинки засмічують насос.

Які основні заходи безпеки?

Завжди використовуйте диференційний вимикач ≤30 мА. Ніколи не експлуатуйте насос, коли люди знаходяться у воді. Відключайте перед будь-яким обслуговуванням. Захищайте насос від морозу та негоди.

Як чистити та обслуговувати насос?

Відключіть його, потім промийте внутрішню частину чистою водою. Відкрийте зливний гвинт (10) для видалення води. Дайте повністю висохнути перед зберіганням у сухому, захищеному від морозу місці.

Що робити у разі випадкової роботи насухо?

Негайно відключіть насос і дайте йому охолонути. Робота насухо може пошкодити двигун та ущільнення. Заповніть водою перед повторним запуском.

Які запасні частини доступні і як їх замовити?

Ви можете замовити деталі на сайті www.tip-pumpen.de. Зношувані деталі, такі як робоче колесо та механічні ущільнення, не покриваються гарантією.

Чи можна використовувати насос для солоної води або хімікатів?

Ні, насос призначений лише для чистої або слабко забрудненої води (частинки ≤3 мм). Не перекачуйте солону воду, фекалії, легкозаймисті або корозійні рідини.

Насос шумить: це нормально?

Гарантований рівень звукової потужності становить 80 дБ. Ненормальний шум може свідчити про засмічення або вібрацію. Переконайтеся, що насос встановлено стабільно на віброізолюючій основі, а шланги не перекручені.

ПОСІБНИК КОРИСТУВАЧА Clean Jet 800 Plus T.I.P.

Заява про відповідність ЄС

Ми, компанія «Т.І.І. Техніше Індустрі Продукте ГмбХ» («Т.І.Р. Technische Industrie Produkte GmbH»), Сіменсштр. 17, Д-74915 Вайбштадт, заявляемо під одноособову відповідальність, що зазначені нижче продукти відповідають головним вимогам наведених нижче директив ЄС (та усіх подальших змін до них): 2014/35/EU, 2014/30/EU, 2000/14/EC, 2011/65/EU.

EST

Дорогий покупець, дорога покупниця,

Сердечно поздоровляємо вас з покупкою Вашого нового апарата Т.І.Р.!

Як і усі наші вироби, цей продукт розроблений на основі новітніх технічних знань. Виготовлення і складання апарата виконувалось на базі найсучасніших досягнень насосної техніки із застосуванням надійних електричних, електронних та механічних деталей, що гарантиє високу якість і тривалий термін служби вашого нового придбання.

Щоб Ви змогли використовувати всі технічні переваги, уважно прочитайте інструкцію з експлуатації.

Пояснювальні рисунки знаходяться в додатку в кінці даної інструкції з експлуатації.

Бажаємо Вам отримати багато задоволення від роботи Вашого нового апарату.

3Mict

1. Загальні вказівки для безпечної експлуатації .... 1
2. Області використання 2
3. Технічні дані.....2
4. Обсяг поставки 3
5. Установка.... 3
6. Електричне підключення.....4
7. Пуск 4
8. Автоматизація за допомогою спеціального приладдя.... 5
9. Технічне обслуговування і допомога при несправностях....5
10. Гарантії 6
11. Замовлення запасных частин....7
12. Сервіс....7
    Додаток: рисунки

1. Загальні вказівки для безпечної експлуатації

Уважно прочитайте цю інструкцію з експлуатації і ознайомтеся з елементами управління і правильною експлуатацією цього апарату. Ми не несемо відповідальності за пошкодження, що виникли в результаті недотримання вказівок і розпоряджень цієї інструкції з експлуатації. На ушкодження, що виникли в результаті недотримання вказівок і розпоряджень цієї інструкції з експлуатації, гарантія не поширюється. Ретельно зберігайте цю інструкцію з експлуатації і при передачі апарата передавайте його разом з нею.

Особам, які не прочитали цю інструкцію, заборонено використовувати цей пристрій.

Використання насоса дітьми заборонена. Особам з обмеженими фізичними, сенсорними та розумовими можливостями, а також особам з недостатнім досвідом та/або знаннями заборонено використовувати насос, якщо вони не знаходяться під наглядом іншої особи, відповідальної за їх безпеку, або не отримали від цієї особи вказівки щодо безпечного користування пристроєм та не зрозуміли небезпеки, які є результатом цього. Не дозволяйте дітям гратися з пристроєм. Не допускайте дітей до пристрою та його з'єднувальної лінії.

Забороняється використовувати насос, якщо у воді є люди.

Насос необхідно обладнати пристроєм захисного вимикання (диференційним автоматом) з номінальним струмом витоку не більше 30 мА.

Якщо кабель живлення пристрою пошкоджений, для попередження ризиків його повинен замінити виробник, його сервісна служба або особи з подібною кваліфікацією.

Особливо слід дотримуватися вказівок і інструкцій, позначених такими символами:

Недотримання даної вказівки пов'язане з небезпекою одержання ушкодження людям чи нанесення матеріального збитку.

Недотримання даної вказівки зв'язано з небезпекою удару електричним струмом, що може привести до травмування людей й/або ушкодженню предметів.

Перевірте, чи не пошкодився апарат при транспортуванні. При виявленні пошкоджень потрібно негайно, але не пізніше, ніж через 8 днів від дня покупки, сповістити про це Вашого роздрібного продавця.

2. Області використання

Садові насоси Т.І.Р. - це дуже ефективні самовсмоктувальні електронасоси для подачі прозорої, чистої, чи помірно забрудненої води, у якій кількість твердих часток знаходиться в межах, зазначених у технічних даних. Ці високоякісні вироби, що мають дуже переконливі технічні дані, розроблені для самих різних цілей: зрошення, осушення, підйому та подачі води під тиском.

До типових областей застосування садових насосів відносяться: заповнення чи спорожнювання запасних резервуарів, басейнів і ставків, подача води з колодязів чи цистерн, очищення змивом терас чи доріжок. Пристрій непридатний для використання у плавальних басейнах та для інтеграції в публічну мережу постачання питної води. Сад насоси Т.І.Р. призначений тільки для особистого користування, а не для використання в промисловості і у виробництві або для безперервної циркуляції.

Насос не призначений для подачі солоної води, фекалій, займистих, їдких, вибухонебезпечних і інших небезпечних рідин. Температура рідини, яка подається, не повинна перевищувати зазначену в технічних даних максимальну температуру.

1. Технічні дані

Модель	Clean Jet 800 Plus + Kit	Clean Jet 1000 Plus + Kit	Clean Jet 1300 Plus + Kit
Напруга в мережі / частота	230 В~ / 50 Гц	230 В~ / 50 Гц	230 В~ / 50 Гц
Номінальна потужність	600 Вт	800 Вт	1.200 Вт
Тип захисту	IPX4	IPX4	IPX4
Отвір підключення всмоктувальної сторони	30,93 mm (1“),внутрішня різь	30,93 mm (1“),внутрішня різь	30,93 mm (1“),внутрішня різь
Отвір підключення напірної сторони	30,93 mm (1“),внутрішня різь	30,93 mm (1“),внутрішня різь	30,93 mm (1“),внутрішня різь
Макс. продуктивність насоса ( Q_max ) ^1)	3.000 л/годину	3.300 л/годину	4.400 л/годину
Макс. тиск	4,2 бар	4,6 бар	5,0 бар
Макс. висота подачі ( H_max ) ^1)	42 м	46 м	50 м
Макс.висота всмоктування	9 м	9 м	9 м
Макс. розмір твердих частинок, які всмоктуються	3 мм	3 мм	3 мм
Макс. дозволений робочий тиск	6 бар	6 бар	6 бар
Мін.температура навколишнього середовища	5° C	5° C	5° C
Макс. температура навколишнього середовища	40° C	40° C	40° C
Мін. температура рідини, що перекачується	2° C	2° C	2° C
Макс. температура рідини, що перекачується ( T_max )	35° C	35° C	35° C
Макс. частота пусків за годину	40, рівномірно розподілених	40, рівномірно розподілених	40, рівномірно розподілених
Довгий сполучний кабель	1,5 м	1,5 м	1,5 м
Тип кабелю	H07RN-F	H07RN-F	H07RN-F
Вага (чистий)	6 кг	7,1 кг	9,7 кг
Гарантований рівень настроювання звучання ( L_WA ) ^2)	80 дБ	81 дБ	85 дБ
Обмірюваний показник рівня звучання ( L_WA ) ^2)	78,5 дБ	78,7 дБ	83 дБ
Рівень звукового тиску ( L_PA ) ^2)	70,1 дБ	70,7 дБ	77 дБ
Розміри (Ширина х Глибина х Висота)	35 x 18 x 25 см	35 x 18 x 26 см	38 x 22 x 29 см
Номер виробу	30178	30094	30087

1) Зазначені максимальні потужності були розраховані при вільному, нескороченому впуску й випуску.

2) Показники виділення шуму, отримані відповідно до вимог EN 12639. Метод виміру по EN ISO 3744.

4. Обсяг поставки

Обсяг поставки данного продукту включає:

Один насос зі сполучним кабелем, одна усмоктувальна лінія, один зворотний клапан, один усмоктувальний фільтр, одна інструкція для експлуатації. Перевірте комплектність обсягу поставки. Залежно від мети застосування може знадобитися додаткове встаткування (див. Глави «Установка», «Автоматизація з використанням спеціалізованих комплектуючих деталей» й «Замовлення запчастин»).

Зберігайте упаковку до закінчення гарантійного строку. Утилізуйте пакувальні матеріали безпечним для навколишнього середовища способом.

5. Установка

5.1. Загальні вказівки по установці

Протягом всієї установки апарат не можна підключати до мережі

Насос повинен бути встановленим на сухому місці, причому температура в приміщенні повинна бути не нижче 5 °C і не вище 40 °C. Насос і всю систему підключення треба захищати від замерзання і атмосферних впливів.

При установці апарата треба стежити за тим, щоб двигун достатньо провітрювався.

Усі сполучні трубопроводи повинні бути абсолютно герметичними, тому що негерметичність зменшує продуктивність насоса і може привести до значних пошкоджень. Тому обов'язково ущільнюйте тефлоновою стрічкою нарізні частини трубопроводів і його приєднання до насоса. Тільки застосування такого ущільнювального матеріалу як тефлонова стрічка може гарантувати, що з'єднання буде герметичним. При затягуванні нарізних сполучень не додавайте зайвих зусиль, бо це може привести до пошкодження. При прокладці приєднувальних трубопроводів стежте за тим, щоб на насос не діяла ніяка вага, вібрація чи навантаження. Крім того, у приєднувальних трубопроводах не повинне бути вигинів чи зворотного відхилення.

Зверніть увагу на рисунки, дані в додатку до цієї інструкції з експлуатації. Цифри й інші дані, що зазначені тут у дужках, відносяться до цих рисунків.

Вхід всмоктувального трубопроводу повинний мати зворотний клапан з всмоктувальним фільтром.

Установіть всмоктувальний трубопровід (2) такого ж діаметру, як і отвір підключення насоса на стороні всмоктування (1). Якщо висота всмоктування (НА) більша 4 м, рекомендується користатися трубами діаметром на 25 % більше - з відповідними звужуючими елементами в місці підключення. Вхід всмоктувального трубопроводу повинен здійснюватися через зворотний клапан (3) із всмоктувальним фільтром (4). Фільтр затримує грубі частки, що містяться у воді, бруду, що можуть забити чи пошкодити насос або систему трубопроводів. Зворотний клапан перешкоджає падінню тиску після відключення насоса. Крім того, він спрощує видалення повітря з всмоктувального трубопроводу при заповненні його водою. Зворотний клапан з всмоктувальним фільтром - отже, вхід всмоктувального трубопроводу - повинен знаходитися не менш, ніж на 0,3 м нижче поверхні всмоктуваної рідини (НІ). Це попереджає всмоктування повітря. Крім того, потрібно підтримувати достатню відстань всмоктувального трубопроводу від дна і берегів струмка, ріки, ставка і т.д., щоб не допустити всмоктування камінчиків, рослин і т.д.

5.3. Установка трубопроводів

Напірний трубопровід (11) подає рідину від насосу до місця призначення. Щоб уникнути втрат рідини рекомендується використовувати напірний трубопровід як мінімум такого ж діаметра, як і отвір підключення насоса на стороні нагнітання (5). Відразу ж після виходу з насоса напірний трубопровід потрібно обладнати зворотним клапаном (6), щоб вберегти насос від пошкоджень поштовхами тиску. Крім того, для полегшення технічного обслуговування рекомендується установити запірний клапан (7) за насосом і зворотним клапаном. Це дає ту перевагу, що при монтажі насосу його можна закрити і напірна магістраль залишається заповненою водою.

5.4. Стаціонарна установка

При стаціонарній установці потрібно стежити за тим, щоб штепсель був добре доступним і видимим.

UA

Для стаціонарної установки насос варто прикріпити до придатної для цього стабільної опорної поверхні. Для зменшення коливань рекомендується між насосом і опорною поверхнею прокласти антивібраційний матеріал, наприклад, шар гуми.

Спочатку просвердлите чотири отвори. Щоб позначити отвори, скористуйтеся опорною плитою (13) в якості шаблону. Встановіть агрегат в потрібне положення і просуньте кернер або штифт крізь отвори в опорній пліті, щоб позначити положення отворів.

Відставте прилад убік і просвердлите чотири отвори відповідним свердлом. Встановіть відповідну позицію приладу й закріпить його відповідними гвинтами й підкладними шайбами.

5.5. Використання насоса для садових ставків і подібних місць

Використання насоса для садових ставків і подібних місць допускається, як правило, при відсутності контактуючих з водою осіб.

Для використання в садових ставках і подібних місцях насос повинен бути обладнаний автоматичним вимикачем, що діє з появою витоку струму (Fl-перемикач) зі значенням номінального струму ушкодження ≤ 30 m (DIN VDE 0100-702 und 0100-738). Зробіть запит Вашим електрикам, чи дотримані у Вас ці умови. Експлуатація насоса в таких місцях принципово дозволена тільки тоді, коли насос установлений стабільно і захищений від затоплення з мінімальною відстанню від краю води 2 м, на стабільній опорі, що охороняє від небезпеки падіння у воду. При цьому апарат повинен міцно приєднуватися гвинтами до основи в передбачених для цього точках фіксації (див. Главу «Неправильна інсталяція»).

6. Електричне підключення

Апарат має мережний кабель зі штепселем. Щоб уникнути пошкоджень, мережний кабель і штепсель дозволяється замінювати тільки спеціальному персоналу. Не користуйтесь мережним кабелем для перенесення апарата і не витягайте штепсель із штепсельної розетки за кабель. Захищайте штепсель і мережний кабель від перегріву, дії мастил і гострих країв.

Наявна напруга в мережі повинна відповідати показникам, зазначеним у технічних даних. Особа, відповідальна за інсталяцію, зобов'язана забезпечувати в електричному з'єднанні заземлення відповідно до стандарту.

Електричне підключення повинне мати дуже чутливий автомат захисту від струму витоку (FI-вимикач): Δ = 30 ма (DIN VDE 0100-739).

Використовуйте лише подовжувальні кабелі, в яких поперечний перетин (3 x 1,0 мм²) та гумова оболонка щонайменше відповідають з'єднувальному проводу приладу (див. «Технічні характеристики», виведення кабелю) та позначені відповідним символом відповідності приписам Союзу німецьких електротехніків (VDE). Мережеві штекери та розетки повинні бути захищеними від потрапляння бризок.

7. Пуск

Зверніть увагу на рисунки, надані в додатку до цієї інструкції з експлуатації. Цифри й інші дані, що зазначені тут у дужках, відносяться до цих рисунків.

При першому пуску обов'язково простежте, щоб і в самовсмоктувальних насосах корпус насоса був повністю вільний від повітря - тобто заповнений водою. Якщо повітря не випустити, насос не всмоктує рідину. Рекомендується, хоча і не є обов'язковим, додатково випустити повітря з всмоктувального трубопроводу або заповнити його водою.

Дозволяється використовувати насос тільки в тім діапазоні потужності, що зазначений на заводській табличці.

Не можна допускати «сухого ходу» насосу - роботи насоса без подачі води, тому що нестача води приводить до перегріву насоса. Це може привести до серйозної поломки апарата. Крім того, тоді в системі знаходиться занадто гаряча вода, так що створюється небезпека опіку. При перегріві насоса витягніть мережний штепсель і дайте системі охолонути.

Не допускайте безпосереднього впливу вологи на насос (наприклад, при роботі дощувача). Охороняйте насос від дощу. Стежте за тим, щоб над насосом не було ніяких з'єднань, що капають. Не використовуйте насос у сирому чи вологому приміщенні.

Переконайтеся, що насос і електричне штепсельне з'єднання знаходяться в місці, яке не може заливати вода.

Насос не повинен працювати при закритому впускному трубопроводі.

Категорично забороняється торкатися руками отвору насоса, коли апарат підключений до напруги.

При кожнім пуску потрібно найретельніше переконатися, що насос установлений надійно і міцно. Апарат повинен бути встановлений на рівній основі і у прямому положенні.

Перед кожним користуванням апаратом проведіть його візуальний контроль. Це особливо стосується мережного проводу і штепселя. Перевірте міцність кріплення всіх гвинтів і стан усіх підключень.

Несправним насосом користатися не можна. У випадку пошкодження насос потрібно перевірити в сервісній службі.

При першому пуску з корпуса насоса (8) треба повністю випустити повітря. Для цього через впускний отвір (9) повністю заповніть корпус насоса (8) водою. Перевірте, чи не з'явилася теча. Снову герметично закрийте впускний отвір. Рекомендується додатково випустити повітря зі всмоктувального трубопроводу (2), тобто заповнити його водою. Електронасоси серії Т.І.Р. CLEAN JET є самовсмоктувальними і тому можуть працювати навіть тоді, коли водою заповнений тільки корпус насосу. Але в цьому випадку їм потрібен якийсь час, поки вони всмокчуть рідину, яка подається, і почнуть працювати на подачу. Крім того, при такій функції може знадобитися багаторазове заповнення корпусу насосу. Це залежить від довжини і діаметра всмоктувального трубопроводу. Після такого заповнення відкрийте наявні запірні пристрої в напірному трубопроводі (7), наприклад, кран, щоб в процесі всмоктування могло виходити повітря. Вставте мережний штепсель у штепсельну розетку перемінного струму напругою 230 В. Після цього увімкніть насос, натиснувши на вмикач/вимикач. Якщо рідина подається рівномірно і не змішана з повітрям, система готова до роботи. Для відключення апарата потрібно знову натиснути на вмикач/вимикач. Тоді можна буде закрити запірні пристрої, які є в напірних трубопроводах. Якщо насос тривалий час не використовувався, то для нового запуску потрібно повторити описані процеси.

Електронасоси серії Т.І.Р. CLEAN JET мають вбудований термозахист двигуна. При перевантаженні двигун сам відключається і після охолодження знову вмикається. Можливі причини і їх усунення описані в розділі «Технічне обслуговування і допомога при несправностях».

8. Автоматизація за допомогою спеціального приладдя

Ця модель має достатній тиск, щоб при бажанні можна було її автоматизувати. Автоматизація означає, що рідиною, яка подається насосом, можна користатися як водою з водопроводу: шляхом простого відкривання чи закривання крану або іншого пристрою споживання.

Для автоматизації Вам потрібна електронна чи механічна система управління, яку можна установити дуже просто з незначними витратами роботи. Деякі системи управління мають додаткову перевагу у вигляді дуже ефективного захисту від пошкоджень при «сухому ході» насосу, тому що при недостачі води вони відключають систему.

Серед приладдя є особливо надійні системи керування, які себе добре зарекомендували. Більш детальну інформацію можна одержати на сайті www.tip-pumpen.de чи у Вашого фахового продавця.

9. Технічне обслуговування і допомога при несправностях

Перед технічним обслуговуванням насос треба від'єднати від мережі. Якщо його не від'єднати від мережі, виникає небезпека ненавмисного вмикання насоса.

Ми не несемо відповідальності за пошкодження, що виникли в результаті некваліфікованих спроб ремонту. Пошкодження внаслідок некваліфікованих спроб ремонту ведуть до припинення всіх гарантійних зобов'язань.

Регулярне технічне обслуговування і ретельний догляд зменшують небезпеку можливих порушень у роботі і сприяють збільшенню терміну служби Вашого апарата.

Якщо апарат тривалий час не використовується, його треба повністю спорожнити, відкривши випускний гвинт (10) для води. Після цього промийте насос чистою водою. Добре просушіть голівку насоса, щоб попередити його пошкодження корозією.

У морозну погоду вода, що знаходиться в насосі, при замерзанні може викликати значні пошкодження. Зберігайте насос у сухому, опалюваному приміщенні.

При неполадках у роботі спочатку перевірте, чи немає недоліків обслуговування або іншої причини, не зв'язаної з дефектом в апараті - наприклад, відсутності струму.

У нижченаведеному списку зазначені деякі можливі порушення роботи апарата, можливі причини і вказівки для їхнього усунення. Усі зазначені заходи варто приймати тільки тоді, коли насос відключений від мережі. Якщо Ви не можете самі усунути несправність, зверніться в сервісну службу або в місце покупки апарата.

Подальший ремонт повинен виконувати тільки спеціальний персонал. Обов'язково пам'ятайте, що пошкодження внаслідок некваліфікованих спроб ремонту ведуть до припинення всіх гарантійних зобов'язань, і ми не несемо відповідальності за виникаючі в результаті цього пошкодження.

Несправність	Можлива причина	Усунення
1. Насос не подає рідину, двигун не працює.	1. Немає струму.2. Спрацював термічний захист двигуна.3. Несправний конденсатор.4. Заблокувався вал двигуна.	1. Перевірте стан напруги приладом, настроєним на постійний струм. (Дотримуйте техніки безпеки!). Перевірте, чи правильно вставлений штекер.2. Насос відключити від мережі, дати охолонути системі, усунути причину.3. Звернутися в сервісну службу.4. Перевірити причину і звільнити насос від блокування.
2. Двигун працює, але насос не подає рідину.	1. Корпус насоса незаповнений рідиною.2. Проникнення повітря в всмоктувальний трубопровід .3. Занадто висока висота всмоктування і/чи висота подачі.	1. Заповнити рідиною корпус двигуна (див. розділ „пуск в експлуатацію“).2. Перевірте і переконайтесь, що: а) всмоктувальний трубопровід і всі з'єднання герметичні. b) Вхід всмоктувального трубопроводу, включаючи зворотний клапан, є зануреним у рідину, що перекачується. с) Зворотний клапан щільно приєднаний до фільтру з боку всмоктування і не є блокованим. d) уздовж всмоктувального трубопроводу немає сифонів, заломів, зворотних ухилів чи звужень.3. Змінити положення, так щоб висота всмоктування і/ або висота подачі не перевищувала максимального значення.
3. Після короткочасної роботи насос зупиняється, тому що вмикається термічний захист двигуна.	1. Електричне підключення не відповідає параметрам, зазначеним на заводській табличці.2. Тверді частки закупорили насос або всмоктувальний трубопровід.3. Рідина занадто в'язка.4. Занадто висока температура чи рідини навколишнього середовища.	1. Перевірте стан напруги на лініях сполучного кабелю приладом, настроєним на постійний струм. (Дотримуйте техніки безпеки!).2. Усунути закупорку.3. Насос не годиться для цієї рідини. Рідину можна розбавити.4. Стежити за тим, щоб температура рідини, що перекачується, і навколишнього середовища не перевищувала максимально припустимих значень.
4. Насос вмикається і вимикається занадто часто.	1. Див. пункт 2.2.2. Зношене робоче колесо.	1. Див. пункт 2.2.2. Звернутися в сервісну службу.

10. Гарантії

Цей апарат виготовлений і перевірений найсучаснішими методами. Продавець дає гарантію на бездоганний матеріал і бездефектне виготовлення відповідно до законодавства країни, в якій куплений апарат. Час гарантії починається з дня покупки на наступних умовах:

Протягом гарантійного періоду безкоштовно усуваються всі дефекти, зв'язані з дефектами матеріалу чи виготовлення. Рекламації варто посилати відразу ж після виявлення дефекту.

Гарантійні вимоги не приймаються при втручанні в апарат покупцем або іншими особами. На пошкодження, що виникли в результаті некваліфікованого обходження чи обслуговування, через неправильне розміщення або зберігання, непрофесійне підключення чи установку, а також як результат впливу обставин нездоланної сили або інших сторонніх впливів, гарантія не поширюється.

На швидкозношувані деталі, наприклад, на ходове колесо, контактні ущільнювальні кільця, гарантія не поширюється.

Усі деталі виготовляються з великою старанністю і з використанням високоякісних матеріалів і розраховані на великий термін служби. Але зношування залежить від виду використання, інтенсивності експлуатації і періодичності технічного обслуговування. Тому дотримання вказівок по установці і технічному

обслуговуванню, що містяться в даній інструкції з експлуатації, в значній мірі сприяє подовженню терміну служби швидкозношуваних деталей.

При надходженні рекламацій ми залишаємо за собою право удосконалити (відремонтувати) дефектні деталі або замінити їх чи весь апарат. Замінені деталі переходять в нашу власність.

Вимоги на відшкодування збитків не приймаються, якщо вони виникли не через злий намір і грубу недбалість виготовлювача.

Інші вимоги на основі гарантії не приймаються. Гарантійні вимоги покупець повинен підтвердити пред'явленням чека. Ці гарантійні зобов'язання дійсні тільки в країні, в якій був куплений апарат.

Особливі вказівки:

1. Якщо апарат перестав нормально працювати, спочатку перевірте, чи немає хиб в обслуговуванні або іншої причини, не зв'язаної з дефектом в апараті.
2. Якщо Ви доставляєте чи відправляєте несправний апарат на ремонт, Вам треба додати до нього такі документи:

– Товарний чек.

– Опис виявленого дефекту (максимально точний опис допомагає швидко відремонтувати апарат).

1. Перед доставкою чи відправленням несправного апарата на ремонт, зніміть з нього всі додаткові пристрої, що не відповідають оригінальному стану апарата. Якщо при поверненні апарата ці пристрої будуть відсутні, ми не несемо за це ніякої відповідальності.

11. Замовлення запасных частин

Найшвидша, проста і економічна можливість замовити запасні частини існує через Інтернет. Наша вебсторінка www.tip-pumpen.de містить зручний магазин запасних частин, у якому кількома клацаннями миші можна зробити замовлення. Крім того, ми публікуємо там велику інформацію і цінні вказівки, що стосуються наших продуктів і приладдя, представляють нові апарати і презентують сучасні тенденції і новинки в галузі насосної техніки.

12. Сервіс

При виникненні гарантійних вимог чи порушень звертайтесь в місце покупки Вашого апарата.

Поточну версію інструкції з експлуатації у форматі PDF можна отримати за такою адресою електронної пошти: [e-mail].

Тільки для країн ЄС

Не викидайте електроприлади в контейнер побутового сміття!

Відповідно до Європейської директиви 2012/19/EU про обіг зі старими електричними, електронними приладами в національному законодавстві, використані електроприлади повинні бути зібрані окремо й відправлені на переробку. Для одержання додаткової інформації зверніться до свого місцевого підприємства по утилізації.

Clean Jet 800 Plus + Kit – Clean Jet 1000 Plus + Kit – Clean Jet 1300 Plus + Kit

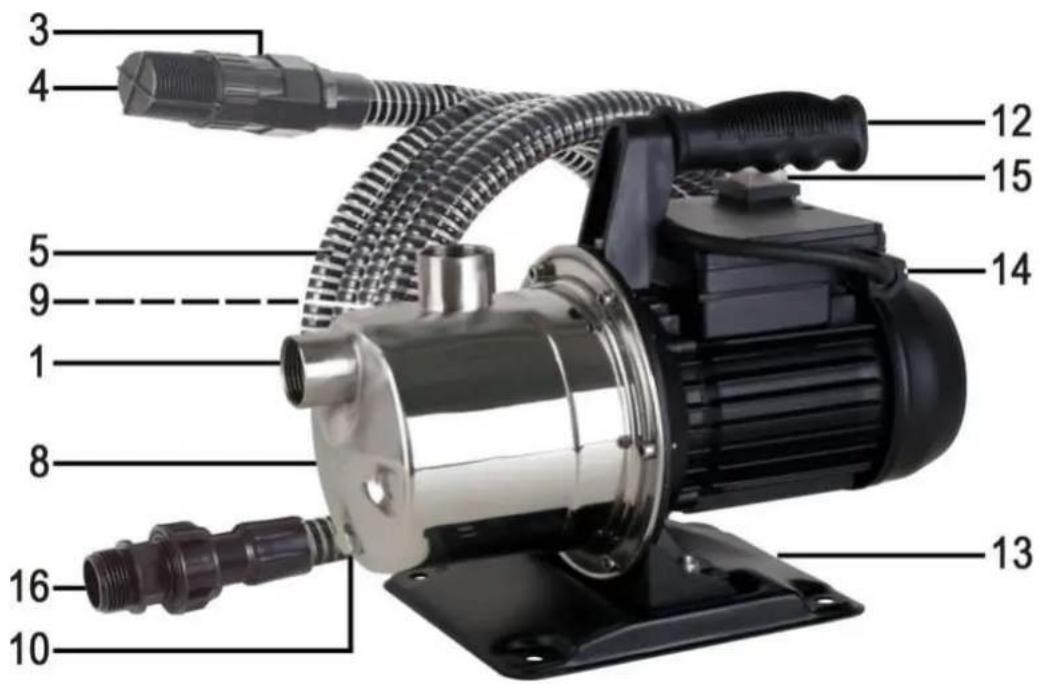

Функціональні деталі / деталі

1 Підключення всмоктування
7 Запірний вентиль *
13 Плита основи
2 Всмоктувальний трубопровід
8 Корпус насоса
14 Кабель мережного підключення
3 Зворотний клапан
9 Отвір для заповнення водою
15 В-і вимикач
4 Прийомний фільтр
10 Отвір для випуску води
16 Установка
5 Підключення тиску
11 Напірний трубопровід *
6 Зворотний клапан *
12 Ручка

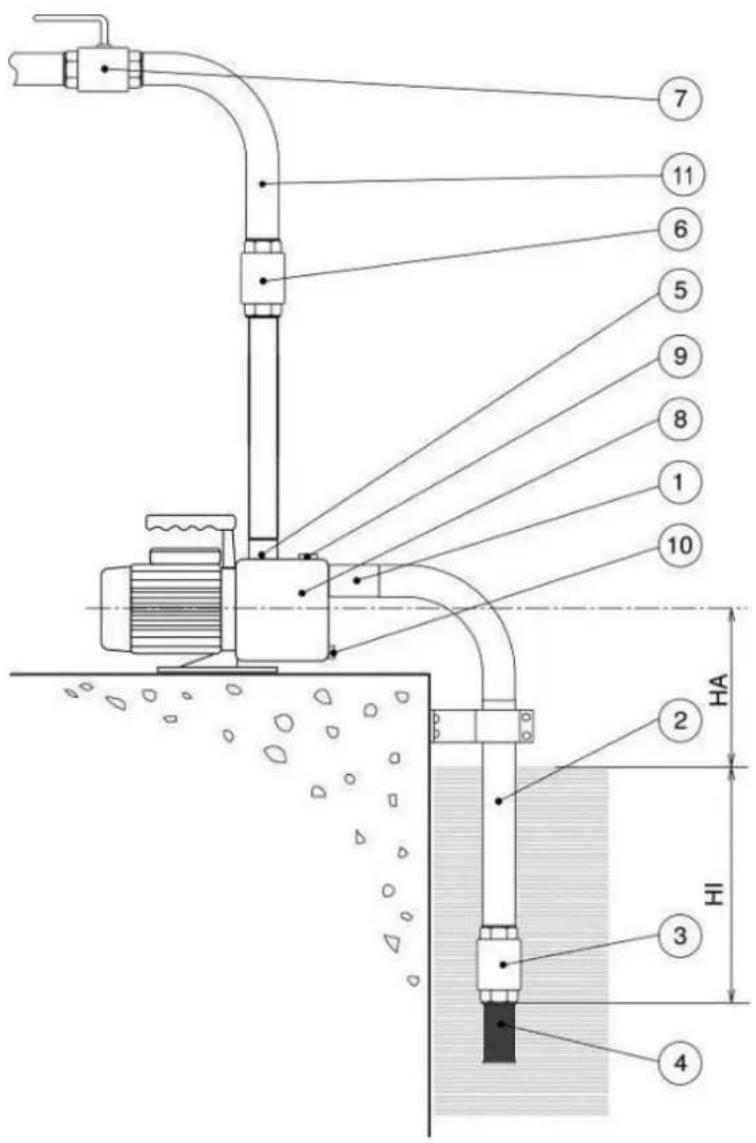

НА: Висота всмоктування НІ: Відстань між поверхнею води і входом всмоктувального трубопроводу (не менше, ніж 0,3 м) * не входить в обсяг поставки

Notizen / notes / note / notas

Notizen / notes / note / notas
