Type de produit	Caméra de surveillance sans fil
Marque	Emos
Modèle	H4052
Dimensions de l'écran	157 × 81 × 15 mm
Poids net de l'écran	462 g
Résolution de la caméra	2304 × 1296 pixels
Capteur	1/2,8" CMOS 3 mégapixels
Objectif	3,6 mm, F2.0
Vision nocturne	IR jusqu'à 10 m
Alimentation	Adaptateur secteur (inclus) ×2
Batterie de l'écran	Lithium-ion 3000 mAh
Connectivité	Wi-Fi 2,4 GHz IEEE 802.11b/g/n
Stockage	Carte SD jusqu'à 128 Go (non incluse)
Angle de vue	Non spécifié, estimation 90°
Nombre d'utilisateurs max	6
Portée d'appairage caméra-écran	Jusqu'à 200 m
Fonctions principales	Surveillance vidéo, audio bidirectionnel, zoom numérique ×1/×2/×4, vision nocturne, détection de mouvement
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter les produits abrasifs.
Sécurité	Conforme à la directive 2014/53/UE. Ne pas jeter avec les ordures ménagères.
Pièces détachées et réparabilité	Adaptateur secteur et câbles USB disponibles en pièces détachées. Réparation par un professionnel recommandée.
Informations générales	Application EMOS GoSmart (Android/iOS). Configuration via QR code.

FOIRE AUX QUESTIONS - H4052 Emos

Comment configurer la caméra Emos H4052 avec l'application GoSmart ?

Téléchargez l'application EMOS GoSmart depuis Google Play ou l'App Store. Créez un compte, puis appuyez sur Ajouter un appareil. Suivez les instructions à l'écran : branchez la caméra, attendez que le voyant clignote en rouge, connectez votre téléphone au Wi-Fi 2,4 GHz et scannez le QR code affiché avec la caméra.

La caméra ne se connecte pas au Wi-Fi. Que faire ?

Assurez-vous que votre réseau Wi-Fi est en 2,4 GHz (la caméra ne supporte pas le 5 GHz). Vérifiez que le mot de passe est correct et que le routeur est allumé. Réinitialisez la caméra en maintenant la touche RESET enfoncée pendant 5 secondes, puis réessayez l'appairage.

Comment appairer la caméra avec l'écran fourni ?

Allumez la caméra et l'écran. L'appairage automatique devrait se faire. Si ce n'est pas le cas, appuyez sur le bouton Menu de l'écran, sélectionnez Caméra, choisissez la caméra 1 ou 2, puis maintenez enfoncé le bouton d'appairage sur la caméra jusqu'à entendre un bip. Validez avec OK sur l'écran.

Comment réinitialiser la caméra aux paramètres d'usine ?

Utilisez la broche de réinitialisation fournie pour appuyer sur le bouton RESET situé sur la caméra. Maintenez enfoncé pendant 5 secondes jusqu'à ce que le voyant clignote. Tous les réglages seront effacés.

Quelle carte SD utiliser pour le stockage local ?

La caméra accepte les cartes SD jusqu'à 128 Go. Insérez la carte dans la fente prévue à cet effet. Pour formater la carte, utilisez l'application ou le menu de l'écran.

Comment désappairer la caméra de l'écran ?

Sur l'écran, appuyez sur le bouton Menu, sélectionnez Caméra, puis la caméra concernée. Maintenez enfoncé le bouton OK pendant quelques secondes pour annuler l'appairage.

Le voyant de la caméra est rouge fixe. Que signifie-t-il ?

Un voyant rouge fixe indique un dysfonctionnement de l'appareil. Essayez de redémarrer la caméra en la débranchant et en la rebranchant. Si le problème persiste, effectuez une réinitialisation.

Peut-on utiliser la caméra sans l'application mobile ?

Oui, la caméra peut être utilisée avec l'écran fourni sans application. L'application permet un accès à distance et des fonctionnalités supplémentaires.

Quelle est la portée entre la caméra et l'écran ?

La portée maximale est de 200 mètres en extérieur sans obstacles. Les murs et interférences peuvent réduire cette distance.

Comment nettoyer la caméra ?

Utilisez un chiffon doux et sec pour nettoyer l'objectif et le boîtier. Évitez les solvants ou produits abrasifs qui pourraient endommager la surface.

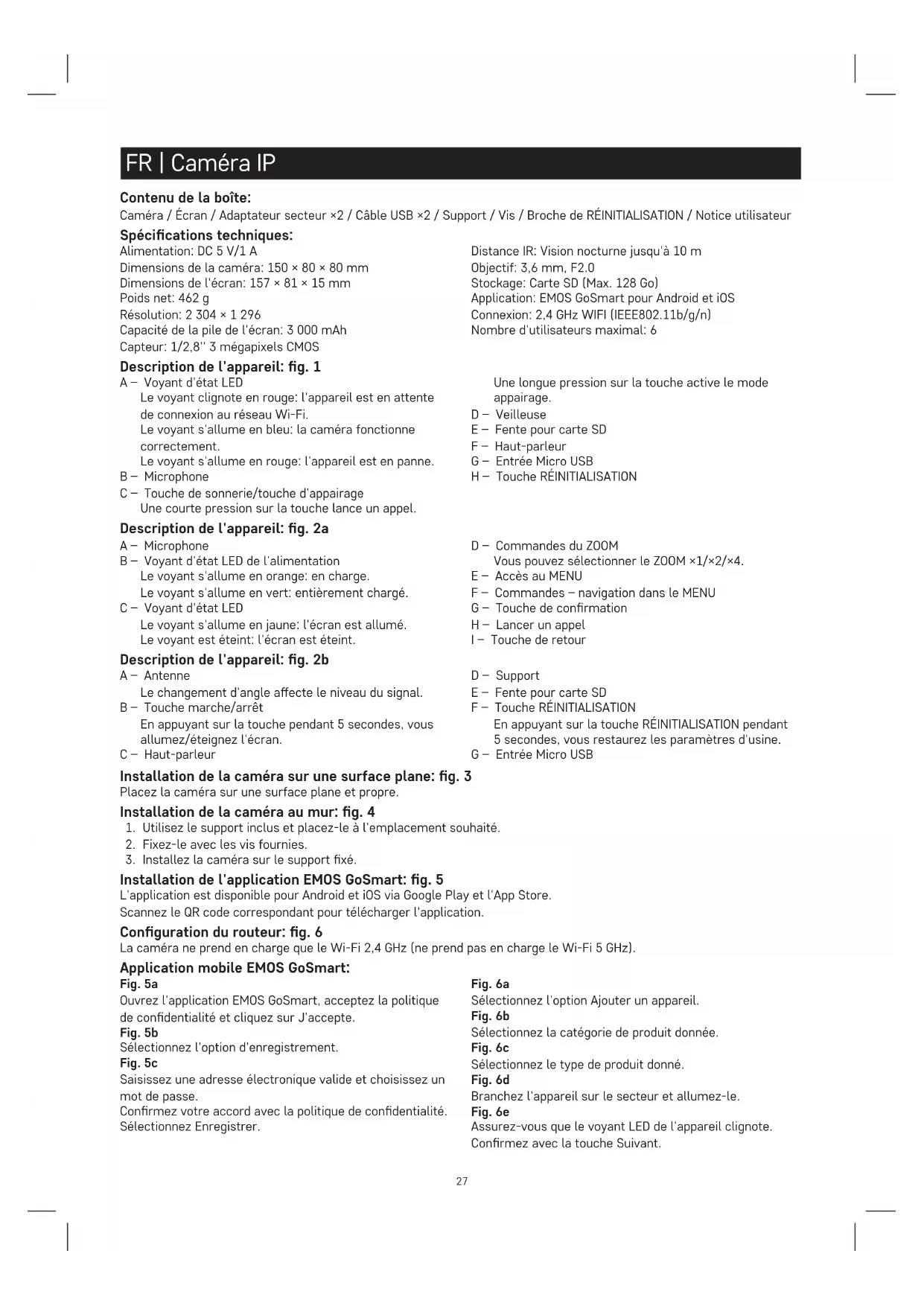

MODE D'EMPLOI H4052 Emos

Contenu de la boîte:

Caméra / Écran / Adaptateur secteur ×2 / Câble USB ×2 / Support / Vis / Broche de RÉINITIALISATION / Notice utilisateur

Spécifications techniques:

Dimensions de l'écran: 157 × 81 × 15 mm

Poids net: 462 g

Résolution: 2 304 × 1 296

Capacité de la pile de l'écran: 3 000 mAh

Capteur: 1/2,8" 3 mégapixels CMOS

Description de l'appareil: fig. 1

A - Voyant d'état LED

Le voyant clignote en rouge: l'appareil est en attente de connexion au réseau Wi-Fi.

Le voyant s'allume en bleu: la caméra fonctionne correctement.

Le voyant s'allume en rouge: l'appareil est en panne.

B - Microphone

C - Touche de sonnerie/touche d'appairage

Une courte pression sur la touche lance un appel.

Description de l'appareil: fig. 2A

A - Microphone

B – Voyant d'état LED de l'alimentation

Le voyant s'allume en orange: en charge.

Le voyant s'allume en vert: entièrement chargé.

C - Voyant d'état LED

Le voyant s'allume en jaune: l'écran est allumé.

Le voyant est éteint: l'écran est éteint.

Description de l'appareil: fig. 2B

A - Antenne

Le changement d'angle affecte le niveau du signal.

B - Touche marche/arrêt

En appuyant sur la touche pendant 5 secondes, vous allumez/éteignez l'écran.

C - Haut-parleur

Installation de la caméra sur une surface plane: fig. 3

Placez la caméra sur une surface plane et propre.

Installation de la caméra au mur: fig. 4

1. Utilisez le support inclus et placez-le à l'emplacement souhaité.
2. Fixez-le avec les vis fournies.
3. Installez la caméra sur le support fixé.

Installation de l'application EMOS GoSmart: fig. 5

L'application est disponible pour Android et iOS via Google Play et l'App Store.

Scannez le QR code correspondant pour télécharger l'application.

Configuration du routeur: fig. 6

La caméra ne prend en charge que le Wi-Fi 2,4 GHz (ne prend pas en charge le Wi-Fi 5 GHz).

Application mobile EMOS GoSmart:

Fig. 5a

Ouvrez l'application EMOS GoSmart, acceptez la politique de confidentialité et cliquez sur J'accepte.

Fig. 5b

Sélectionnez l'option d'enregistrement.

Fig. 5c

Saisissez une adresse électronique valide et choisissez un mot de passe.

Confirmez votre accord avec la politique de confidentialité.

Sélectionnez Enregistrer

Objectif: 3,6 mm, F2.0

Stockage: Carte SD (Max. 128 Go)

Application: EMOS GoSmart pour Android et iOS

Connexion: 2,4 GHz WIFI (IEEE802.11b/g/n)

Nombre d'utilisateurs maximal: 6

Une longue pression sur la touche active le mode appairage.

D - Veilleuse E - Fente pour carte SD F - Haut-parleur G - Entrée Micro USB H - Touche RÉINITIALISATION

D - Commandes du ZOOM Vous pouvez sélectionner le ZOOM ×1/×2/×4. E - Accès au MENU F - Commandes - navigation dans le MENU G - Touche de confirmation H - Lancer un appel I - Touche de retour

D - Support E - Fente pour carte SD F - Touche RÉINITIALISATION D - Support E - Fente pour carte SD F - Touche RÉINITIALISATION D - Support E - Fente pour carte SD F - Touche RÉINITIALISATION D - Support E - Fente pour carte SD F - Touche RÉINITIALISATION D - Support E - Fente pour carte SD F - Touche RÉINITIALISATION D - Support E - Fente pour carte SD F - Touche RÉINITIALISATION

En appuyant sur la touche RÉINITIALISATION pendant 5 secondes, vous restaurez les paramètres d'usine. G - Entrée Micro USB En appuyant sur la touche RÉINITIALISATION pendant 5 secondes, vous restaurez les paramètres d'usine. G - Entrée Micro USB En appuyant sur la touche RÉINITIALISATION pendant 5 secondes, vous restaurez les paramètres d'usine. G - Entrée Micro USB En appuyant sur la touche RÉINITIALISATION pendant 5 secondes, vous restaurez les paramètres d'usine. G - Entrée Micro USB En appuyant sur la touche RÉINITIALISATION pendant 5 secondes, vous restaurez les paramètres d'usine. G - Entrée Micro USB En appuyant sur la touche RÉINITIALISATION pendant 5 secondes, vous restaurez les paramètres d'usine.

[Non-Text]

Fig. 6a

Sélectionnez l'option Ajouter un appareil. Fig. 6b Sélectionnez la catégorie de produit donnée. Fig. 6c Sélectionnez le type de produit donné. Fig. 6d Branchez l'appareil sur le secteur et allumez-le. Fig. 6e Assurez-vous que le voyant LED de l'appareil clignote. Confirmez avec la touche Suivant.

Fig. 6F

Saisissez le nom du réseau Wi-Fi et le mot de passe.

Confirmez avec la touche Suivant.

Fig. 6G

Un QR code apparaît sur l'écran de votre appareil mobile.

Placez le QR code devant l'objectif de la caméra.

Confirmez que vous avez entendu un bip indiquant que l'appairage a fonctionné.

Fig. 6H

La recherche automatique de l'appareil s'effectue.

Fig. 6I

L'appareil a été retrouvé.

Confirmez avec la touche Terminer.

Procédure d'appairage entre la caméra et l'écran:

Allumez la caméra et l'écran, l'appairage se fera automatiquement.

Si l'appairage automatique échoue, suivez les étapes ci-après:

1. Appuyez sur la touche Menu sur l'écran et sélectionnez l'option Caméra.
2. Sélectionnez la caméra 1 ou la caméra 2 que vous souhaitez appairer.
3. Appuyez longuement sur la touche d'appairage de la caméra jusqu'à ce que vous entendiez une sonnerie.
4. Appuyez sur la touche OK sur l'écran pour lancer l'appairage.
5. Pour 2 caméras, répétez les étapes 2 à 4.

La distance entre la caméra et l'écran lors de l'appairage est limitée à la distance des deux appareils jusqu'à un maximum de 200 m.

Procédure de désappairage de la caméra et de l'écran:

1. Appuyez sur la touche Menu et sur l'écran, sélectionnez l'option Caméra.
2. Sélectionnez la caméra 1 ou la caméra 2 que vous souhaitez désappairer.
3. Appuyez longuement sur la touche OK pour annuler l'appairage de la caméra et de l'écran.

Connectivité: Wi-Fi 2,4 GHz IEEE 802.11b/g/n

Bande de fréquence: 2.400–2.4835 GHz

Par la présente, EMOS spol. s r. o. déclare que l'équipement radio de type H4052 est conforme à la directive 2014/53/UE. Le texte intégral de la déclaration de conformité de l'UE est disponible à l'adresse Internet suivante: http://www. emos. eu/download.

Ne pas jeter avec les ordures ménagères. Utilisez des points de collecte spéciaux pour les déchets tries. Contactez les autorités locales pour obtenir des informations sur les points de collecte. Si les appareils électroniques sont mis en décharge, des substances dangereuses peuvent atteindre les eaux souterraines et, par la suite, la chaîne alimentaire, où elles peuvent affecter la santé humaine.
