Type de produit	Déshumidificateur portable LGR (Low Grain Refrigerant)
Marque	Dri Eaz
Modèle	LGR 7000XLi (réf. 108110)
Dimensions (H × L × P)	85 × 51 × 51 cm (33,5 × 20 × 20 po)
Poids	49 kg (107 lb)
Alimentation	115 V, 60 Hz, 8,3 A
Capacité d'extraction (AHAM)	61,5 L/jour (130 chopines/jour) à 26,6 °C / 60 % HR
Capacité Low Grain	8 L/jour (17 chopines/jour) à 26,6 °C / 20 % HR
Débit d'air maximal	325 pi³/min
Niveau sonore moyen	62 dB
Filtre à air	Filtre 4-PRO (réf. #100250, boîte de 24)
Tuyau de vidange	12,2 m (40 pi) avec raccord rapide
Cordon d'alimentation	7,6 m (25 pi), amovible avec prise IEC
Construction	Coquille rotomoulée robuste
Sécurité	Homologué ETL selon CSA 22.2 n° 92 ; protection par disjoncteur de fuite à la terre
Panneau de commande	Contrôleur i-Series avec écran, affichage entrée/sortie, HR, GPP, heures de travail, diagnostic
Pompe à condensats	Intégrée, avec purge manuelle
Entretien courant	Vérifier le filtre avant chaque utilisation ; nettoyer les serpentins et la pompe si nécessaire
Accessoires inclus	Tuyau de vidange, cordon d'alimentation, filtre 4-PRO
Garantie	Consulter le site LegendBrandsRestoration.com

FOIRE AUX QUESTIONS - LGR 7000XLi Dri Eaz

Comment démarrer le déshumidificateur LGR 7000XLi ?

Placez l'appareil à la verticale sur une surface plane. Branchez le cordon d'alimentation sur une prise mise à la terre (120 V, 15 A). Appuyez sur le bouton ON/OFF du panneau de commande. L'écran affiche alors les données d'entrée et de sortie.

Que faire si l'appareil affiche une erreur 'ER4' ?

L'erreur ER4 indique un problème de thermistance de dégivrage ou de sortie. Vérifiez que les capteurs de température sont correctement branchés sur le panneau de commande. Si l'erreur persiste, contactez le service après-vente.

Comment purger l'eau avant de déplacer l'unité ?

Assurez-vous que l'appareil est à l'arrêt après un cycle de dégivrage. Basculez doucement l'unité pour faire tomber l'eau résiduelle dans le puisard. Appuyez sur la touche PURGE et attendez la fin du cycle. Débranchez ensuite le tuyau de vidange et videz-le.

Quel type de filtre utiliser et à quelle fréquence le changer ?

Utilisez exclusivement le filtre Legend Brands 4-PRO (réf. #100250). Vérifiez le filtre avant chaque utilisation ; remplacez-le dès qu'une accumulation de poussière est visible.

Peut-on utiliser une rallonge électrique ?

Non, l'utilisation d'une rallonge est déconseillée. Branchez directement l'appareil sur une prise de courant mise à la terre, protégée par un disjoncteur de fuite à la terre.

L'unité peut-elle être transportée couchée ?

Il est déconseillé de transporter ou d'entreposer l'appareil à l'horizontale. Si cela est inévitable, redressez l'unité et attendez au moins 30 minutes avant de la mettre en marche pour éviter d'endommager le compresseur.

Comment nettoyer les serpentins et l'échangeur thermique ?

Débranchez l'appareil. Retirez le panneau arrière à l'aide d'un tournevis. Utilisez un aspirateur HEPA avec une brosse douce pour enlever la poussière des serpentins. Évitez de plier les ailettes. Remontez le panneau après nettoyage.

Que faire si de l'eau s'écoule de l'appareil ?

Vérifiez que le tuyau de vidange n'est pas plié ou obstrué. Assurez-vous que la pompe n'est pas bloquée (erreur ER9). Après une tâche, purgez toujours l'unité avant de la déplacer.

Quelle est la capacité d'extraction dans des conditions très sèches ?

En mode Low Grain (20 % HR, 26,6 °C), l'appareil extrait 8 litres par jour (17 chopines/jour). Il continue à fonctionner efficacement même lorsque l'humidité relative est basse.

Où trouver le numéro de série et les informations de garantie ?

Le numéro de série se trouve sur l'étiquette à l'arrière de l'appareil (voir Fig. C). Les informations de garantie sont disponibles sur le site LegendBrandsRestoration.com. Enregistrez votre achat pour bénéficier des mises à jour.

MODE D'EMPLOI LGR 7000XLi Dri Eaz

Déshumidificateur portable LGR 7000XLI

Modèle 108110 (F412)

LEGEND BRANDS, INC.

15180 Josh Wilson Road, Burlington, WA 98233 – États-Unis

Téléphone : 800-932-3030 Télécopie : 360-757-7950 LegendBrandsRestoration. com

Le déshumidificateur LGR 7000XLi de Legend Brands® réduit l'humidité dans les environnements structuraux fermés en éliminant la vapeur d'eau de l'air. Le 7000XLi est robuste, durable et facilement transportable; cet appareil est idéal pour la réfection (dégâts causés par l'eau), le séchage des structures, la construction et autres utilisations exigeant une déshumidification temporaire à très haut débit.

Brevets : http://www. LBpatents. com

Conserver ces instructions

WARNING

Instructions de sécurité importantes

AVERTISSEMENT! Ne pas modifier le Unit d'aucune façon. Utiliser seulement des pièces de rechange autorisées par Legend Brands. Toute modification

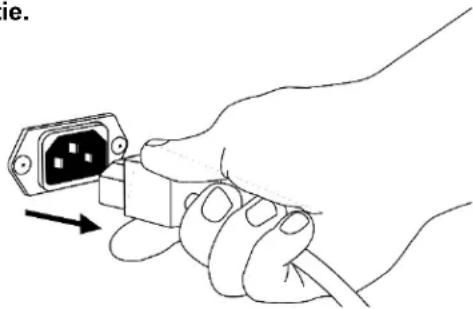

Comment bien enlever le CORDON électrique

Saisir la prise IEC et tirer en la tenant droite

IMPORTANT : Les dommages occasionnés au récipient ou au déshumidificateur IEC en raison d'un retrait incorrect du cordon électrique ne sont pas couverts par la garantie. Le cordon électrique IEC étant une pièce d'usure, il n'est pas couvert par la garantie.

ou l'utilisation de pièces non approuvées peut constituer un danger et annulera votre garantie. Contactez votre distributeur autorisé Legend Brands pour obtenir de l'aide.

AVERTISSEMENT! Danger de décharge électrique, ventilateur tournant et surfaces très chaudes. Débrancher l'appareil avant d'ouvrir le couvercle pour le nettoyage ou l'entretien. L'appareil doit être mis à la terre.

• Vérifier l'état du cordon d'alimentation avant utilisation. Ne pas l'utiliser si le cordon est endommagé. Pour débrancher, toujours saisir la prise (et non le cordon).
• Enfoncer les trois fiches de la prise du cordon dans une prise de courant mise à la terre. Ne pas utiliser d'adaptateur. Ne jamais sectionner la troisième fiche. Ne pas utiliser de rallonge.
• L'appareil doit fonctionner sur un circuit de 115V/60 Hz protégé par un disjoncteur de fuite à la terre.
• Ne pas mettre l'appareil en marche lorsque de l'eau stagne en surface. Le moteur et le câblage doivent rester secs.

AVIS: Ne pas utiliser dans des environnements contenant des produits chimiques corrosifs, tels que le chlore.

La capacité d'élimination de l'eau des déshumidificateurs réfrigérants à faible grain (LGR : Low Grain Refrigerant), tels le LGR 145, est supérieure, car ils sont équipés d'un circuit de pré-refroidissement. En effet, les appareils LGR continuent à éliminer l'humidité dans des milieux plus secs, alors que les réfrigérants classiques en sont incapables.

FIG. A : AVANT

Entrée d'air humide. Filtre 4-PRO. Réceptacle moulé pour rangement du cordon Sortie d'air traité (déshumidifié). Peut être utilisé avec des conduits plats ou rigides standard de 30 cm (12 po)

FIG. B : ARRIÈRE

Poignée intégrée. Repliable pour rangement Réceptacle de tuyau de vidange Panneau de commande Prise du cordon Tuyau de vidange Panneau arrière. Dévisser pour accéder à la pompe

FIG. C : Étiquette d'avertissement, étiquette de série et bouchon de vidange

Étiquette et numéro de série du produit Étiquette d'avertissement Bouchon de vidange

Positionnez l'appareil à la verticale

AVIS : Transporter ou entreposer l'appareil à l'horizontale (couché) est déconseillé. En effet, lorsque l'on couche l'appareil, l'huile en provenance du compresseur peut s'écouler dans les serpentins et nuire au fonctionnement du déshumidificateur; l'appareil risque en outre d'être endommagé. Si vous avez couché l'appareil, redressez-le et attendez au moins 30 minutes avant de le mettre en marche.

Placement du déshumidificateur

Pour une efficacité optimale, faites fonctionner vos déshumidificateurs dans une pièce close. Fermez les portes et les fenêtres qui s'ouvrent vers l'extérieur, afin d'optimiser l'élimination de l'eau. Placez votre déshumidificateur loin de toute obstruction, et loin de tout objet qui pourrait bloquer la circulation de l'air entrant ou sortant de l'appareil. Pour un complément d'information sur l'agencement d'un milieu de séchage optimal, appelez votre distributeur local Legend Brands.

Poignée d'extension

Relâchez la poignée en tournant la manette rouge vers l'extérieur, puis positionnez la poignée vers le haut. Tournez la manette rouge de nouveau pour la bloquer en positionnement de fonctionnement.

NOTICE : N'utilisez pas la poignée d'extension pour soulever l'appareil du sol, de manière horizontale. N'utilisez pas la poignée d'extension comme dispositif de fixation pour attacher l'unité dans un véhicule pour le transport. Une telle utilisation exerce une pression excessive sur les points d'attache de la poignée dans le logement.

Placement du tuyau de vidange

La pompe à condensats du Unit est raccordée à un tuyau de vidange en plastique (fourni), logé dans le réceptacle latéral de l'appareil. Ce tuyau est doté d'un raccord à branchement rapide. Déroulez le tuyau, puis faite-le déboucher dans un évier, un avaloir de sol, un seau, ou à l'extérieur – là où l'eau peut s'écouler sans danger. Si vous utilisez un seau ou autre récipient pour recueillir l'eau, vérifiez-le souvent pour éviter tout débordement.

AVIS : Déroulez et redressez le tuyau de vidange sur toute sa longueur. Ne laissez aucune partie du tuyau enroulé sur l'appareil; l'extrémité du tuyau ne doit pas être à plus de 6 m (20 pi) au-dessus de la partie inférieure de l'appareil. Regardez également si le tuyau n'est pas plié et n'a aucune obstruction pouvant bloquer la circulation de l'eau. Le tuyau risquerait alors de refouler, causant une fuite.

Branchement du cordon d'alimentation

Le déshumidificateur Unit doit être branché sur une prise de 120 V, protégée par un disjoncteur de fuite à la terre, avec une intensité nominale de 15 ampères. Retirez le cordon de son réceptacle de rangement et déroulez-le. Commencez toujours par brancher le cordon fermement sur la prise de l'appareil, puis branchez l'autre extrémité sur une prise de courant appropriée.

Comment utiliser le panneau de contrôle

Le Contrôleur i-Series offre des contrôles complets pour le déshumidificateur et des données détaillées en temps réel sur l'environnement à sécher, ainsi que les heures de travail; des messages d'auto-diagnostic, des rappels d'entretien et le statut de fonctionnement.

Pour des informations détaillées et des instructions supplémentaires, veuillez visiter la page du Contrôleur i-Series sur Controller. LegendBrandsRestoration. com

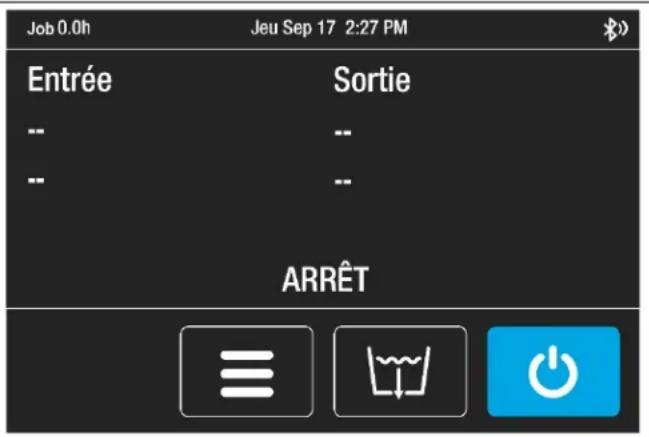

Unité FERMÉE

L'unité doit être branchée.

Barre d'affichage supérieure:

Heures de travail, heure actuelle

Appuyez sur MENU pour accéder aux réglages et aux contrôles de configuration

Appuyez sur PURGER pour vidanger le réservoir

Appuyez sur OUVERT/FERMÉ pour ouvrir l'unité.

Job 0.0h Jeu Sep 17 2:27 PM Entrée Sortie -- -- -- ARRÊT

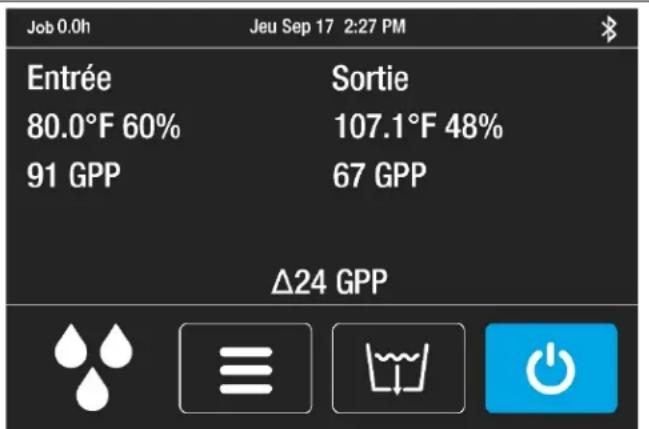

Unité OUVERTE

Appuyez sur OUVERT/FERMÉ pour ouvrir l'unité.

Barre d'affichage supérieure:

Heures de travail, heure actuelle

Affichage de l'information:

Température entrée/sortie, % HR et GPP Retrait actuel GPP

Barre de menu du bas:

GPP d'entrée de référence rapide.

1: <60 GPP; 2: 60 à 90 GPP; 3: > 90 GPP

Appuyez sur MENU pour accéder aux réglages et aux contrôles de configuration

Appuyez sur PURGER pour vidanger le réservoir

Appuyez sur OUVERT/FERMÉ pour fermer l'unité.

Job 0.0h Jeu Sep 17 2:27 PM Entrée 80.0°F 60% 91 GPP Sortie 107.1°F 48% 67 GPP Δ24 GPP

Pour les instructions détaillées sur le panneau de contrôle, veuillez visiter la page du produit Contrôleur i-Series sur le site Controller. LegendBrandsRestoration. com

Erreurs et avertissements

Si le système de contrôle détecte un problème, il affichera un symbole «Alerte» dans le coin supérieur droit de l'écran. Appuyez sur ON / OFF pour afficher le message et sur OK pour effacer le message. REMARQUE: En cas d'erreur, l'unité ne fonctionnera pas tant que le problème ne sera pas résolu. Reportez-vous aux explications et solutions ci-dessous. Si ces solutions ne résolvent pas le problème, contactez votre centre de service local agréé pour obtenir de l'aide.

CONTROL PANELMESSAGE	EXPLANATION AND SOLUTION
ER4 erreurcontacts de la thermistance de dégivrage-or—ER4 erreurcontacts de la thermistance de sortie	Le capteur de température est ouvert, manquant ou court-circuité. Vérifiez que les capteurs de température sont installés correctement sur le panneau de commande. Si l’erreur persiste, contactez le service d’assistance.
ER5 erreurcapteur RH1 temp/HR d’entrée	Le capteur temp/RH en entrée est ouvert, manquant ou court-circuité. Vérifiez que le capteur temp/RH en entrée est installé correctement sur le panneau de commande et l’enveloppe d’admission. Si l’erreur persiste, contactez le service d’assistance.
ER6erreur défaillance du capteur de courant	Panne du capteur de courant. Si l’erreur persiste, contactez le service d’assistance.
ER9 erreurpompe bloquée	Vérifiez s’il y a des obstructions. Est-ce que le tuyau est tordu sous l’unité ou coincé sous une roue ? Vérifiez que la pompe n’est pas obstruée et corrigez si nécessaire.
W1Basse BATTERIE	Remplacez la pile bouton (3 V, CR2032) sur le panneau de commande.
W2Erreur BLEW3Flash ResetW4WDT Reset	Remettez le déshumidificateur sous tension. Si l’avertissement persiste, contactez le service.

Pour réduire la possibilité d'égouttement lors du transport de l'unité, suivez ces étapes supplémentaires pour s'assurer que toute l'eau est évacuée de l'appareil.

REMARQUE : Pour s'assurer que toute l'eau est évacuée du déshumidificateur, l'appareil termine le cycle de dégivrage même si l'appareil est éteint. Si l'appareil est débranché durant le cycle de dégivrage, un excédent d'eau peut s'accumuler dans l'appareil et goutter lors de son déplacement.

REMARQUE : Pour s'assurer que le réservoir de condensation se vide complètement durant la purge, vérifiez que l'appareil est placé en station debout sur une surface horizontale.

1. Ne mettez pas l'unité à l'arrêt ou ne la déplacez pas jusqu'à ce qu'elle revienne en mode de fonctionnement normal.
2. Basculez légèrement la machine pour s'assurer que l'eau restant sur les surfaces intérieures s'écoule dans le puisard.
3. Appuyez sur la touche PURGE. Lorsque le cycle de purge est terminé, éteignez l'unité.
4. Retirez le tuyau de vidange externe, videz-le soigneusement, enroulez-le et maintenez-le en place à l'aide d'une des attaches prévues à cet effet sur le côté de l'unité.

Transport et entreposage

IMPORTANT : Avant de déplacer, transporter ou ranger l'unité, purgez l'unité et rangez le tuyau et le

câble d'alimentation tel qu'il est décrit dans la section ci-dessus « À la fin de la tâche ».

NOTICE : Manipulez l'unité avec précaution. Ne faites pas tomber l'unité ou ne la placez pas dans un endroit d'où elle pourrait tomber. Un traitement sans précautions peut endommager le déshumidificateur et causer un risque de danger ou annuler la garantie.

• N'exposez pas le panneau de commande à l'humidité, la neige ou la pluie.
• Entreposez et transportez l'unité de manière sûre pour éviter des dommages des pièces internes.
• Sécurisez l'unité durant le transport pour éviter qu'elle ne glisse et cause des blessures aux occupants du véhicule.
• Ne transportez pas ou n'entreposez pas l'unité sur sa face avant, sur les côtés ou sur le dos. Ceci permet d'éviter que l'humidité restante ne s'échappe de l'unité ou s'égoutte dans des parties en dehors du puisard.

Astuce de déplacement sur un escalier :

Avant de déplacer l'appareil sur un escalier, suivez ces étapes supplémentaires pour bien évacuer toute l'eau :

1. Éteignez l'appareil à la fin d'un cycle de dégivrage. Remuez doucement l'appareil droit sur ses roues pour faire tomber dans le bac de vidange l'eau présente sur les parois.
2. Appuyez sur la touche PURGE. Éteignez l'appareil au terme du cycle de purge.
3. Enlevez le tuyau de vidange externe, videz-le avec soin, puis remettez-le dans le réceptacle latéral de l'appareil.
4. IMPORTANT : Enlevez le cordon d'alimentation, enroulez-le de manière ordonnée et placez-le dans la poche de rangement du cordon.

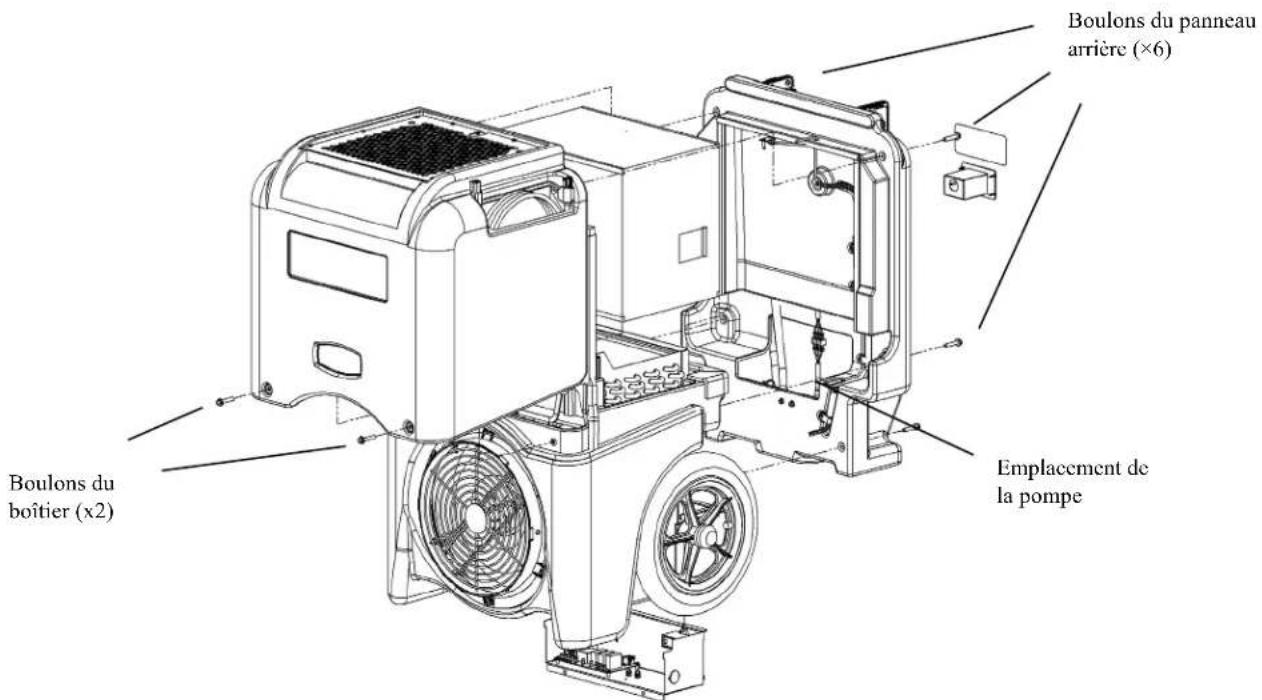

FIG. D : DIAGRAMME DES PIÈCES

PANNEAU BOÎTIER Filtre d'aire Puce du capteur. Le câble (non illustré) est fixé à l'arrière du panneau de commande Échangeur thermique Panneau de commande Serpentin du condenseur (chaud) Serpentin d'évaporateur (froid) Boulons de la plaque d'appui du panneau arrière (5, non montrés) Coffret électrique Boulons (6) du panneau arrière PANNEAU ARRIÈRE

Boulons du panneau arrière (×6) Boulons du boîtier (×2) Emplacement de la pompe

Avertissement! RISQUE de CHOC électrique.

Débranchez le déshumidificateur avant d'en faire l'entretien.

AVERTISSEMENT : Risque d'exposition à la poussière et aux polluants. Il est conseillé de porter un masque respiratoire et des gants. Si l'appareil a été exposé à des polluants potentiellement dangereux, nettoyez à fond et désinfectez avant de les porter à nouveau.

AVIS : L'appareil abrite des capteurs électroniques de précision. Veillez à protéger contre tout dommage ces capteurs et leurs fils; ne les exposez pas à l'eau ni à une solution de nettoyage.

Les outils et les articles suivants sont obligatoires pour faire l'entretien traité dans ce guide :

Tournevis Philips et tournevis à lame plate

Pince à becs pointus

Clé 14 mm (9/16 po)

Chasse-écrou ou douille 95 mm (3/8 po)

Douille 8 mm (5/16 po) (pour déposer la pompe)

Rallonge de douille 15,2 cm (6 po)

Clé à rochet

Chiffons

Aspirateur à filtre HEPA avec suceur à brosse douce et suceur plat

Recommandé

Perceuse sans fil, canif, pince avec petites mâchoires, solution de nettoyage pour serpentins, solution de nettoyage pour boîtiers rotomoulés

Avant chaque utilisation

Regardez si le cordon de secteur est intact. Aucune altération, coupure, etc. Remplacez le cordon s'il est endommagé.

Inspector le filtre. Remplacez le câble si une accumulation de poussière et de débris est visible. NOTICE : Remplacez les filtres usés seulement avec un nouveau filtre Legend Brands 4-PRO n° #100250 (F581) (boîte de 24). Les autres types de filtre n'offrent pas une filtration ou un flux d'air adéquat. Chaque filtre est emballé individuellement pour préserver l'efficacité de la filtration. Retirez l'emballage avant d'installer le filtre dans le déshumidificateur.

Au besoin

Nettoyer le clapet de non-retour et la cuvette de pompe. Vous devrez alors enlever le panneau arrière. « Vérification et nettoyage de la pompe », vous donne la marche à suivre.

Nettoyez les serpentins et l'échangeur thermique.

Une fois le panneau arrière enlevé, examinez le serpentin d'évaporateur horizontal (froid). En cas d'accumulation excessive de poussière et de débris, essuyez ou nettoyez à l'aspirateur le serpentin. Cf. « Démontage de l'appareil pour nettoyer les serpentins et l'échangeur thermique ».

ERREUR CAUSE SOLUTION
De l'eau s'égoutte lorsque l'unité est déplacée.	L'unité a été débranchée avant que la purge ne soit terminée.	Purgez l'unité avant de la déplacer. Voir « À la fin de la tâche ».
L'unité ne fonctionne pas.	L'unité n'est pas sous tension.Il n'y a pas d'alimentation électrique dans la machine.	Mettez l'unité sous tension.Branchez l'unité; vérifiez le branchement du câble d'alimentation sur la prise murale et à la base de l'unité.
L'unité fonctionne, mais la salle n'est pas sèche	Temps de séchage insuffisant.Circulation de l'air insuffisante dans la salle.Infiltration d'air humide excessive.	Vérifiez que l'hygrostat (« Humidistat ») est sur OFF.Laissez sécher plus longtemps.Augmentez la circulation de l'air avec des ventilateurs de refroidissement.Fermez la zone pour réduire l'infiltration.
L'unité ne collecte pas assez d'eau.	L'air de la pièce est sec.La température de la pièce est trop basse.Le filtre est plein.Les serpentins sont bouchés.	Vérifiez que l'hygrostat (« Humidistat ») est sur OFF.Vérifiez le niveau d'humidité avec l'hygromètre.Augmentez la température de la pièce.Vérifiez le filtre. Remplacez si nécessaire.Vérifiez les serpentins. Nettoyez si nécessaire.
Si le problème rencontré n'est pas décrit ici, appelez votre distributeur local ou contactez notre Service d'assistance au 800-932-3030 pour une assistance.

FICHE TECHNIQUE

Modèle LGR 7000XLi (#108110)
AHAM de retrait d'eau (26,6°C [80 °F]/60 % HR)	130 chopines | 61,5 litres / jour
Retrait d'eau Low Grain (26,6°C [80 °F]/20 % HR)	17 chopines | 8 litres / jour
Déplacement de l'air (max)	325 pi ^3 /min*. Orifice à conduit au niveau du sol.
Dimensions(H × P × L)	33,5 × 20 × 20 po | 85 × 51 × 51 cm
Poids 107 lb | 49 kg
Dimensions(H × P × L)	33,5 × 20 × 20 po | 85 × 51 × 51 cm
Alimentation 8,3 A,
Volts 115 V
Freq. 60 Hz
Niveau sonore (moyen)	62 dB
Filtre à air	4-PRO #100250 (F581) (boîte de 24)
Tuyau de vidange	40 pi | 12,2 m
Cordon d'alimentation	25 pi | 7,6 m
Construction	Coquille rotomoulée.
Sécurité	Homologué ETL pour CSA 22.2 no. 92
Fiche technique sous réserve de modifications sans préavis.Certaines valeurs peuvent être approximatives.*Vitesse variable automatique du ventilateur pour favoriser une efficacité optimale.

Les données de garantie sont disponibles sur le site LegendBrandsRestoration. com.

Pensez à visiter

Warranty. LegendBrandsRestoration. com et à enregistrer votre achat. Votre enregistrement nous aidera à vous communiquer les dernières nouvelles importantes sur le produit.

Pour une élimination adéquate, cet appareil doit être remis à un centre de recyclage agréé pour traiter l'équipement de réfrigération.

AVERTISSEMENT : Ce produit peut vous exposer à des produits chimiques, dont le plomb et les phtalates, reconnus par l'État de la

Californie comme étant des substances pouvant causer le cancer, des anomalies congénitales et d'autres troubles de l'appareil reproducteur. Pour de plus amples renseignements, visitez P65Warnings. ca. gov
