Tipo de producto	Deshumidificador portátil LGR (Low Grain Refrigerant)
Marca	Dri Eaz
Modelo	LGR 7000XLi (ref. 108110)
Dimensiones (Al × An × Pr)	85 × 51 × 51 cm (33,5 × 20 × 20 pulg)
Peso	49 kg (107 lb)
Alimentación	115 V, 60 Hz, 8,3 A
Capacidad de extracción (AHAM)	61,5 L/día (130 pintas/día) a 26,6 °C / 60 % HR
Capacidad Low Grain	8 L/día (17 pintas/día) a 26,6 °C / 20 % HR
Flujo de aire máximo	325 pies³/min
Nivel sonoro medio	62 dB
Filtro de aire	Filtro 4-PRO (ref. #100250, caja de 24)
Manguera de drenaje	12,2 m (40 pies) con conector rápido
Cable de alimentación	7,6 m (25 pies), extraíble con enchufe IEC
Construcción	Carcasa rotomoldeada robusta
Seguridad	Homologado ETL según CSA 22.2 n° 92 ; protección por interruptor de circuito de falla a tierra
Panel de control	Controlador i-Series con pantalla, visualización entrada/salida, HR, GPP, horas de trabajo, diagnóstico
Bomba de condensados	Integrada, con purga manual
Mantenimiento de rutina	Verificar el filtro antes de cada uso; limpiar los serpentines y la bomba si es necesario
Accesorios incluidos	Manguera de drenaje, cable de alimentación, filtro 4-PRO
Garantía	Consulte el sitio web LegendBrandsRestoration.com

Preguntas frecuentes - LGR 7000XLi Dri Eaz

¿Cómo iniciar el deshumidificador LGR 7000XLi?

Coloque el aparato en posición vertical sobre una superficie plana. Conecte el cable de alimentación a un tomacorriente con conexión a tierra (120 V, 15 A). Presione el botón ON/OFF del panel de control. La pantalla mostrará los datos de entrada y salida.

¿Qué hacer si el aparato muestra un error 'ER4'?

El error ER4 indica un problema con la termistor de descongelación o de salida. Verifique que los sensores de temperatura estén correctamente conectados al panel de control. Si el error persiste, contacte al servicio técnico.

¿Cómo purgar el agua antes de mover la unidad?

Asegúrese de que el aparato esté apagado después de un ciclo de descongelación. Incline suavemente la unidad para que caiga el agua residual en el depósito. Presione la tecla PURGE y espere a que termine el ciclo. Luego desconecte la manguera de drenaje y vacíela.

¿Qué tipo de filtro usar y con qué frecuencia cambiarlo?

Utilice exclusivamente el filtro Legend Brands 4-PRO (ref. #100250). Verifique el filtro antes de cada uso; reemplácelo tan pronto como se vea acumulación de polvo.

¿Se puede usar un cable de extensión?

No, no se recomienda el uso de un cable de extensión. Conecte el aparato directamente a un tomacorriente con conexión a tierra, protegido por un interruptor de circuito de falla a tierra.

¿Se puede transportar la unidad acostada?

No se recomienda transportar o almacenar el aparato en posición horizontal. Si es inevitable, enderece la unidad y espere al menos 30 minutos antes de encenderla para evitar dañar el compresor.

¿Cómo limpiar los serpentines y el intercambiador de calor?

Desenchufe el aparato. Retire el panel trasero con un destornillador. Use una aspiradora HEPA con un cepillo suave para quitar el polvo de los serpentines. Evite doblar las aletas. Vuelva a colocar el panel después de la limpieza.

¿Qué hacer si sale agua del aparato?

Verifique que la manguera de drenaje no esté doblada u obstruida. Asegúrese de que la bomba no esté bloqueada (error ER9). Después de una tarea, purgue siempre la unidad antes de moverla.

¿Cuál es la capacidad de extracción en condiciones muy secas?

En modo Low Grain (20 % HR, 26,6 °C), el aparato extrae 8 litros por día (17 pintas/día). Continúa funcionando eficazmente incluso cuando la humedad relativa es baja.

¿Dónde encontrar el número de serie y la información de garantía?

El número de serie se encuentra en la etiqueta en la parte trasera del aparato (ver Fig. C). La información de garantía está disponible en el sitio web LegendBrandsRestoration.com. Registre su compra para beneficiarse de las actualizaciones.

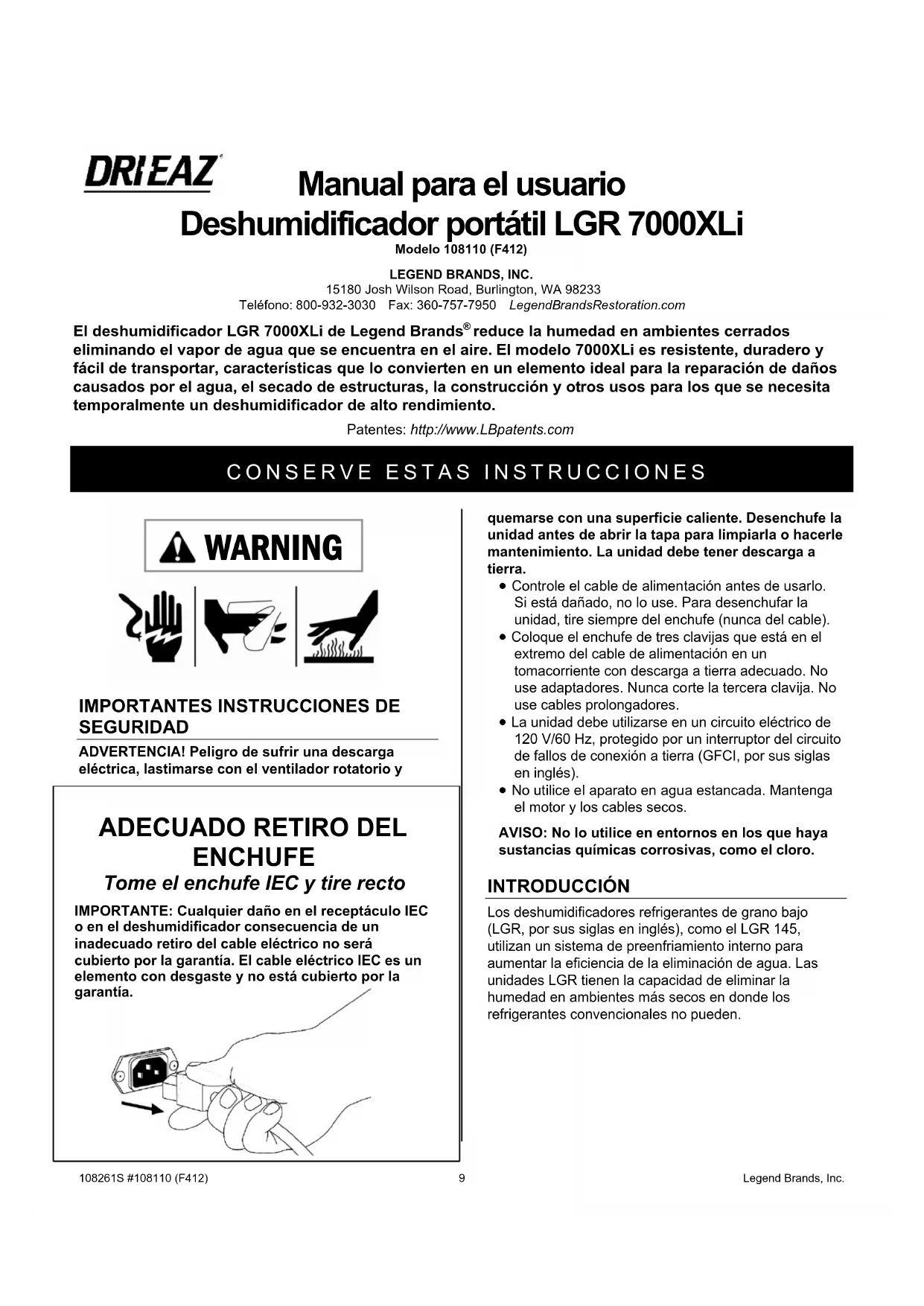

MANUAL DE USUARIO LGR 7000XLi Dri Eaz

Manual para el usuario

Deshumidificador portátil LGR 7000XLi

Modelo 108110 (F412)

LEGEND BRANDS, INC.

El deshumidificador LGR 7000XLi de Legend Brands ^® reduce la humedad en ambientes cerrados eliminando el vapor de agua que se encuentra en el aire. El modelo 7000XLi es resistente, duradero y fácil de transportar, características que lo convierten en un elemento ideal para la reparación de daños causados por el agua, el secado de estructuras, la construcción y otros usos para los que se necesita temporalmente un deshumidificador de alto rendimiento.

Patentes: http://www.LBpatents.com

CONSERVE ESTAS INSTRUCCIONES

WARNING

IMPORTANTES INSTRUCCIONES DE SEGURIDAD

ADVERTENCIA! Peligro de sufrir una descarga eléctrica, lastimarse con el ventilador rotatorio y

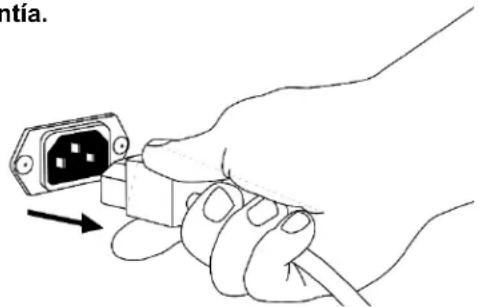

ADECUADO RETIRO DEL ENCHUFE

Tome el enchufe IEC y tire recto

IMPORTANTE: Cualquier daño en el receptáculo IEC o en el deshumidificador consecuencia de un inadecuado retiro del cable eléctrico no será cubierto por la garantía. El cable eléctrico IEC es un elemento con desgaste y no está cubierto por la garantía.

quemarse con una superficie caliente. Desenchufe la unidad antes de abrir la tapa para limpiarla o hacerle mantenimiento. La unidad debe tener descarga a tierra.

• Controle el cable de alimentación antes de usarlo. Si está dañado, no lo use. Para desenchufar la unidad, tire siempre del enchufe (nunca del cable).
• Coloque el enchufe de tres clavijas que está en el extremo del cable de alimentación en un tomacorriente con descarga a tierra adecuado. No use adaptadores. Nunca corte la tercera clavija. No use cables prolongadores.
• La unidad debe utilizarse en un circuito eléctrico de 120 V/60 Hz, protegido por un interruptor del circuito de fallos de conexión a tierra (GFCI, por sus siglas en inglés).
• No utilice el aparato en agua estancada. Mantenga el motor y los cables secos.

AVISO: No lo utilice en entornos en los que haya sustancias químicas corrosivas, como el cloro.

INTRODUCCIÓN

Los deshumidificadores refrigerantes de grano bajo (LGR, por sus siglas en inglés), como el LGR 145, utilizan un sistema de preenfriamiento interno para aumentar la eficiencia de la eliminación de agua. Las unidades LGR tienen la capacidad de eliminar la humedad en ambientes más secos en donde los refrigerantes convencionales no pueden.

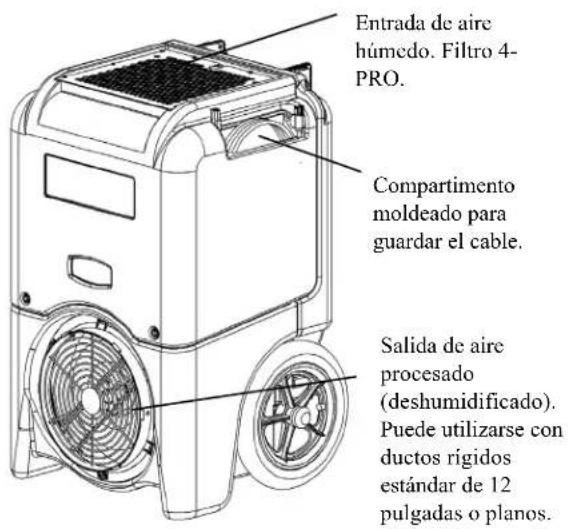

IMAGEN A : FRENTE

Entrada de aire húmedo. Filtro 4- PRO. Compartimento moldeado para guardar el cable. Salida de aire procesado (deshumidificado). Puede utilizarse con ductos rígidos estándar de 12 pulgadas o planos.

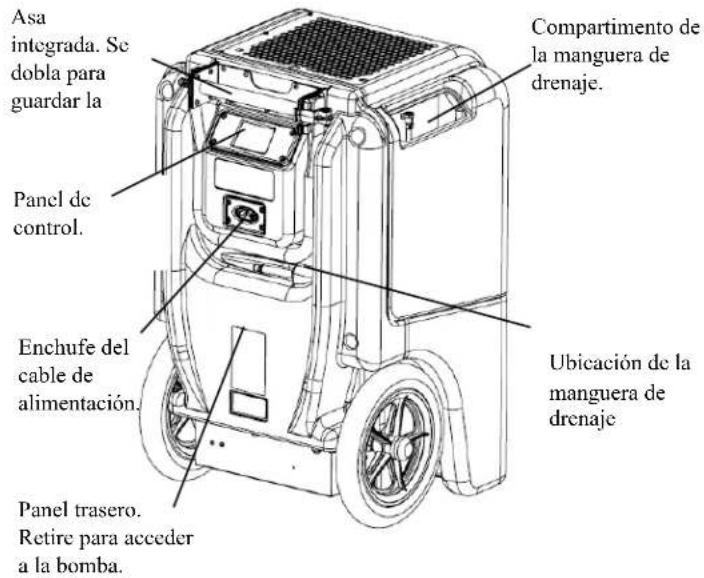

IMAGEN B : ATRÁS

Asa integrada. Se dobla para guardar la Panel de control. Enchufe del cable de alimentación. Panel trasero. Retire para acceder a la bomba. Compartimento de la manguera de drenaje. Ubicación de la manguera de drenaje.

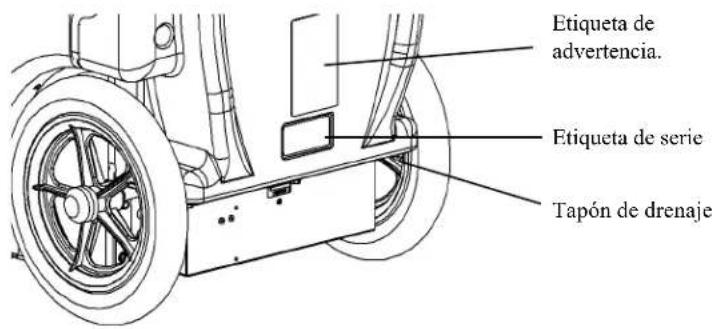

IMAGEN C: PANEL POSTERIOR INFERIOR

Etiqueta de advertencia. Etiqueta de serie Tapón de drenaje

EL FUNCIONAMIENTO DE SU DESHUMIDIFICADOR

Coloque la unidad en posición vertical AVISO: No se recomienda transportar o almacenar la unidad en posición horizontal. Si se encuentra en posición horizontal, el aceite del compresor puede fluir hacia las bobinas del refrigerante y reducir la capacidad del deshumidificador, e incluso dañar la unidad. Si la unidad se ha colocado en posición horizontal, cámbiela para que quede en posición vertical y déjela reposar durante mínimo 30 minutos antes de encenderla.

Colocación del deshumidificador

Para obtener los mejores resultados, utilice los deshumidificadores en un área cerrada. Cierre todas las puertas y ventanas que se abren al exterior para aumentar al máximo la eficiencia de eliminación de agua de la unidad. Coloque el deshumidificador sin obstrucciones, lejos de cualquier objeto que pueda bloquear el flujo de aire que entra y sale de la unidad. Para obtener más información sobre cómo crear un ambiente óptimo de secado, comuníquese con su sucursal de Legend Brands.

Extienda el mango

Desbloquee el mango girando la palanca roja de bloqueo hacia afuera y luego levante el mango hasta

que esté en su lugar. Gire la palanca roja hasta la posición de bloqueo para que el mango quede fijo en la posición de funcionamiento.

AVISO: No use el mango extendido para levantar la unidad del suelo de forma horizontal. No use el mango extendido como punto de sujeción para sujetar la unidad a un vehículo para su transporte. Estos usos aplicarán una tensión indebida a los puntos de sujeción del mango en la carcasa.

Instale la manguera de drenaje

Esta unidad bombea automáticamente el agua hacia afuera de forma uniforme. La bomba de condensado del Unit se conecta a una manguera de drenaje de plástico que se encuentra en el compartimento lateral de la unidad. Esta manguera está equipada con un accesorio que permite conectarla rápidamente con la manguera de drenaje de 40 pies (12 m). Desenrolle toda la manguera y coloque el extremo suelto en un fregadero, desagüe, cubeta, al aire libre o en cualquier lugar en que el agua pueda drenarse de forma segura. Si utiliza una cubeta u otro recipiente para recolectar el agua, verifique periódicamente que no se desborde.

AVISO: Desenrolle y estire toda la manguera de drenaje. No deje ninguna parte de la manguera enrollada en la unidad y no coloque el extremo de la manguera a más de 20 pies (6 m) por encima de la parte inferior de la unidad. También revise que la manguera no esté torcida y que no haya obstrucciones que disminuyan el flujo del agua. Las obstrucciones pueden causar que el agua se regrese, lo cual puede dar como resultado algún desbordamiento.

Conecte el cable eléctrico

El deshumidificador Unit debe conectarse a una toma de corriente de 120 voltios con protección GFCI para un mínimo de 15 amperios. Saque el cable del compartimento de almacenamiento y desenróllelo. Siempre conecte firmemente el cable a la unidad primero, y luego conecte el otro extremo a una toma de corriente adecuada.

CÓMO USAR EL PANEL DE CONTROL

El Controlador i-Series ofrece controles integrales para deshumidificadores y datos precisos en directo acerca del ambiente que se está deshumidificando, además de las horas de funcionamiento, mensajes de autodiagnóstico, recordatorios de mantenimiento y el estado operativo.

Para obtener información detallada e instrucciones adicionales, visite la página del Controlador i-Series en Controller.LegendBrandsRestoration.com.

Visualizaciones de la pantalla principal

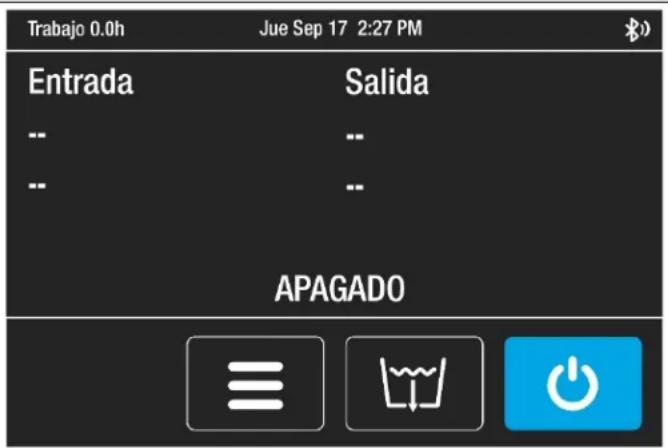

Unidad APAGADA

La unidad debe estar enchufada.

Barra superior de la pantalla:

Horas de funcionamiento, hora actual

Presione MENÚ para acceder a los controles de ajustes y configuraciones

Presione PURGA para vaciar el tanque de condensado

Presione ENCENDER/APAGAR para encender la unidad

Trabajo 0.0h Jue Sep 17 2:27 PM Entrada Salida -- -- -- APAGADO

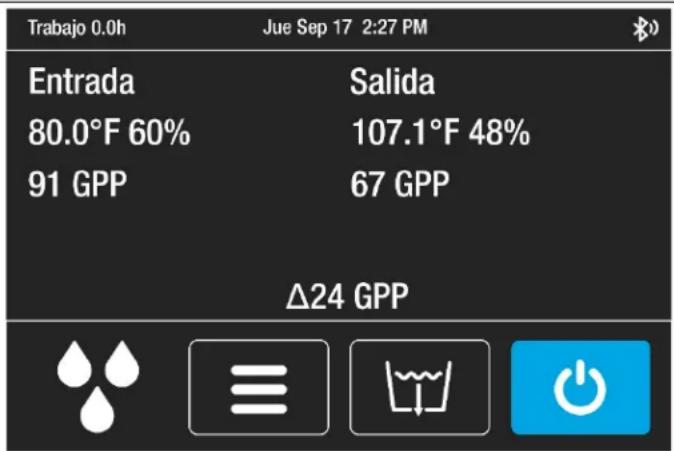

Unidad ENCENDIDA

Presione la tecla ENCENDER/APAGAR para encender la unidad.

Barra superior de la pantalla:

Horas de funcionamiento, hora actual

Pantalla de información:

Temperatura de entrada/salida, % de HR y granos de humedad por libra de aire seco (GPP) Eliminación de los GPP actuales

Barra inferior del menú:

GPP de entrada de referencia rápida.

1: <60 GPP; 2: 60–90 GPP; 3: > 90 GPP

Presione MENÚ para acceder a los controles de ajustes y configuraciones

Presione PURGA para vaciar el tanque de condensado

Presione ENCENDER/APAGAR para apagar la unidad

Trabajo 0.0h Jue Sep 17 2:27 PM Entrada 80.0°F 60% 91 GPP Salida 107.1°F 48% 67 GPP Δ24 GPP

Para obtener instrucciones detalladas sobre el panel de control, visite la página del producto del Controlador i-Series en Controller.LegendBrandsRestoration.com.

ERRORES Y ADVERTENCIAS

Si el sistema de control detecta un problema, mostrará un símbolo de "Alerta" en la esquina superior derecha de la pantalla. Presione ON / OFF para ver el mensaje y OK para borrar el mensaje. NOTA: En caso de error, la unidad no funcionará hasta que se resuelva el problema. Consulte las explicaciones y soluciones que se muestran a continuación. Si estas soluciones no solucionan el problema, comuníquese con su centro de servicio autorizado local para obtener más ayuda.

MENSAJE DEL PANEL DE CONTROL	EXPLICACIÓN Y SOLUCIÓN
ER4 ErrorConexion de Termistor de Desconjelar-or-Conexion de Termistor de Salida	El sensor de temperatura está abierto, no está o hay un cortocircuito. Verifique que los sensores de temperatura están instalados correctamente en el panel de control. Si el error continúa, comuníquese con el servicio técnico
ER5 ErrorSensor de Entrada RH1 Temp/RH	El sensor de temperatura/humedad relativa de entrada está abierto, no está o hay un cortocircuito. Verifique que el sensor de temperatura/humedad relativa de entrada esté instalado correctamente en el panel de control y la cubierta de entrada. Si el error continúa, comuníquese con el servicio técnico.
ER6 ErrorFalla de Sensor de Energía	Falla del sensor de corriente. Si el error continúa, comuníquese con el servicio técnico.
ER9 ErrorBomba Obstruida	Compruebe que no haya obstrucciones ¿La manguera está acodada debajo de la unidad o aplastada por una rueda? Verifique que no haya bloqueos en la bomba y repare de ser necesario.
W1Bajo BATERÍA	Reemplace la batería de tipo botón (3V, CR2032) en el panel de control.
W2BLE ErrorW3Reinici FlashW4WDT	Apague y encienda el deshumidificador. Si la advertencia persiste, comuníquese con el servicio.

AL FINAL DE TRABAJO

Para reducir la posibilidad de goteos al mover la unidad, siga estos pasos adicionales para asegurarse de que toda el agua sea retirada de la unidad.

AVISO: Para asegurar que toda el agua sea quitada del deshumidificador, la unidad habrá de completar el ciclo de descongelamiento incluso si se halla apagada.

AVISO: Para asegurarse de que el tanque de condensado se vacíe por completo mientras se hace el

purgado, asegúrese de que la unidad esté en posición vertical sobre una superficie horizontal.

1. No apague ni mueva la unidad hasta que regrese al modo normal de funcionamiento.
2. Mueva suavemente la máquina para asegurarse de que cualquier resto de agua en las superficies interiores caiga en el área del colector.
3. Pulse la tecla de PURGADO. Cuando se complete el ciclo de purgado, apague la unidad.
4. Retire la manguera de drenaje externo, escúrrala con cuidado, enróllela y sujétela con una de las tiras al costado de la unidad.

AVISO: Maneje la unidad con cuidado. No la deje caer, ni la aviente, ni la coloque en un lugar en que pueda caerse. Si maneja la unidad sin el debido cuidado, ésta puede dañarse y causar algún peligro o anular la garantía.

• No exponga el panel de control a la humedad, la nieve ni la lluvia.
• Guárdelo y transpórtelo de forma segura para evitar cualquier efecto perjudicial en las partes internas.
• Amarre durante el transporte para evitar que se deslice y lastime a los ocupantes del vehículo.

Consejo especial para el transporte en escaleras:

Antes de cargar la unidad en escaleras, siga estos pasos adicionales para asegurar que se elimine toda el agua:

1. Apague la unidad una vez que haya terminado el ciclo de descongelación. Agite suavemente la máquina en posición vertical sobre sus ruedas para asegurarse de que el agua que quede en las superficies interiores caiga al área del recolector.
2. Presione la tecla PURGA. Cuando el ciclo de purga haya finalizado, apague la unidad.
3. Retire la manguera de drenaje externa, escúrrala con cuidado y vuelva a colocarla en el compartimento lateral de la unidad.
4. IMPORTANTE: Quite el cable de alimentación, enrollelo cuidadosamente y colóquelo en el bolsillo de almacenamiento del cordón.

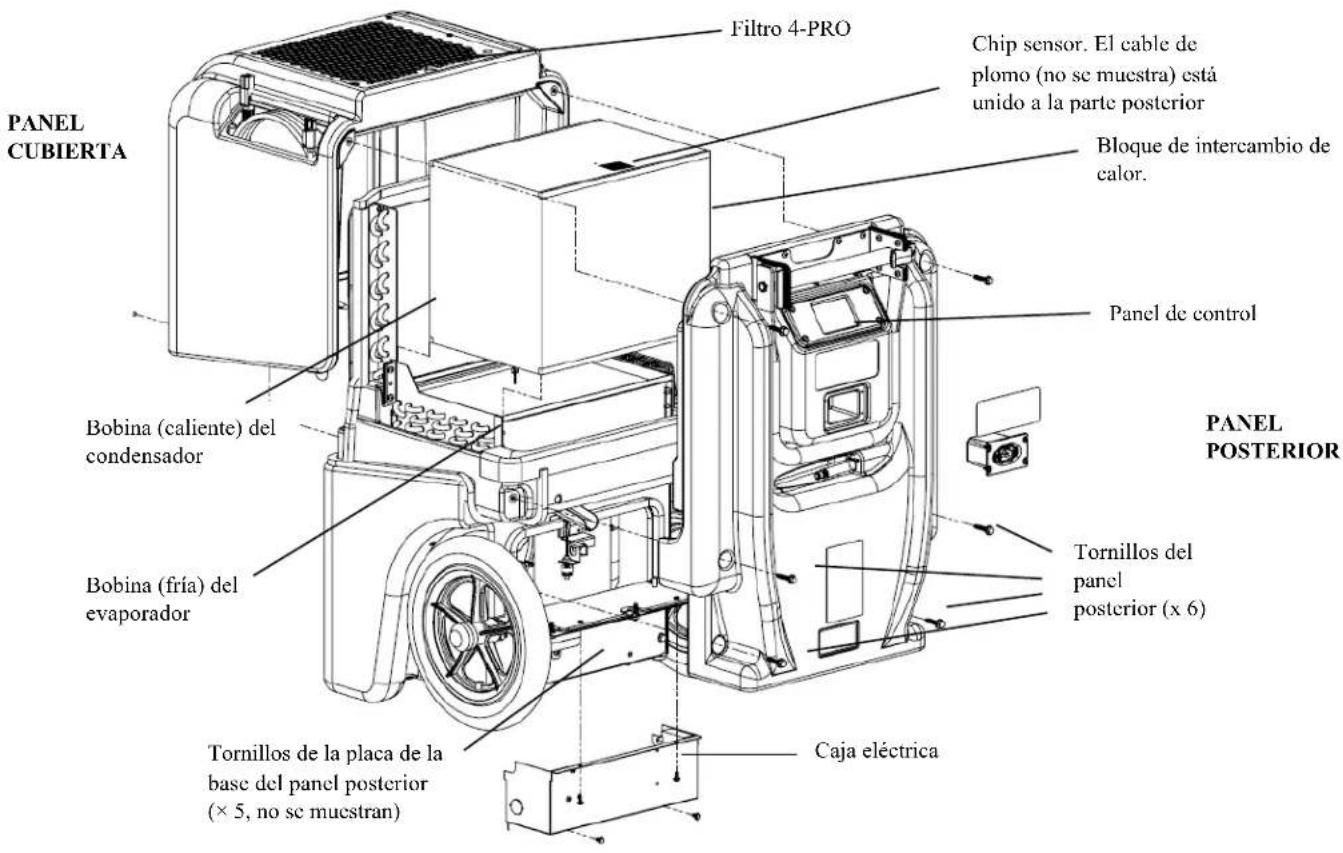

IMAGEN D: DIAGRAMA DE LAS PIEZAS

Filtro 4-PRO Chip sensor. El cable de plomo (no se muestra) está unido a la parte posterior PANEL CUBIERTA Bloque de intercambio de calor. Panel de control PANEL POSTERIOR Bobina (caliente) del condensador Bobina (fría) del evaporador Tornillos de la placa de la base del panel posterior (× 5, no se muestran) Caja eléctrica Tornillos del panel posterior (x 6)

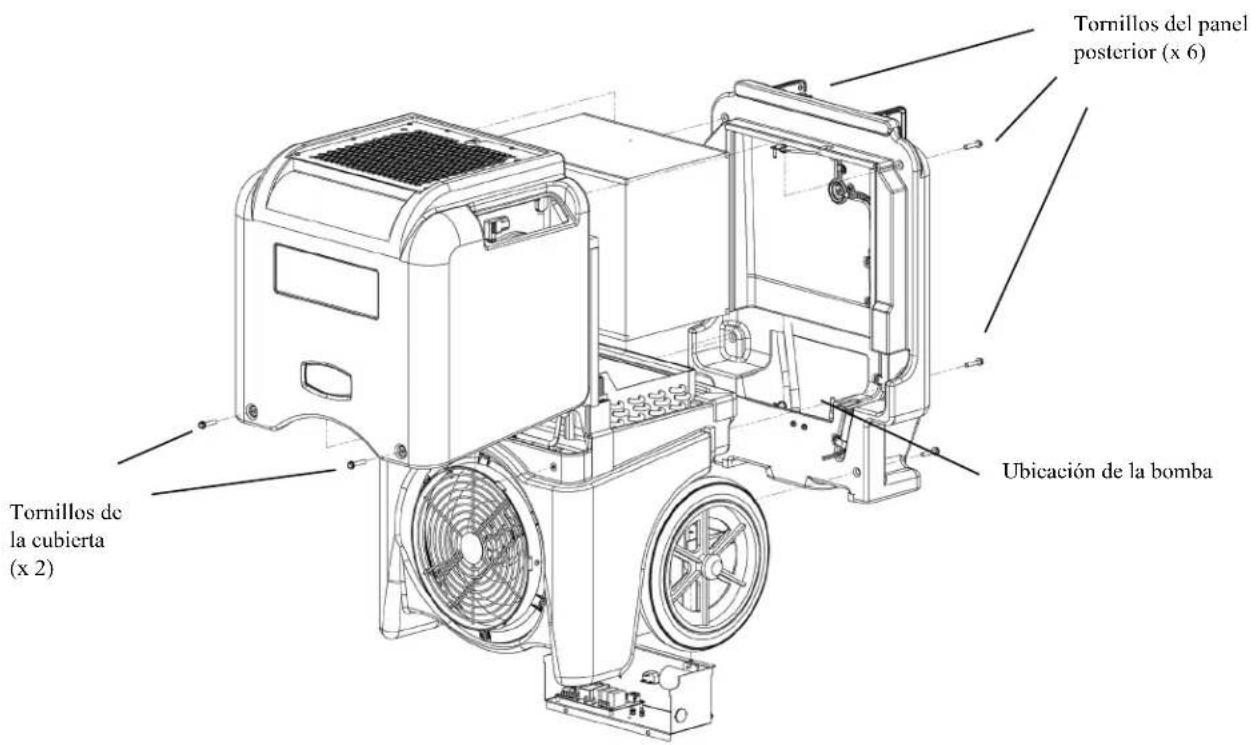

Tornillos del panel posterior (x 6) Tornillos de la cubierta (x 2) Ubicación de la bomba

¡ADVERTENCIA! PELIGRO DE DESCARGA

ELÉCTRICA. Desconecte el deshumidificador antes de darle mantenimiento.

ADVERTENCIA: Peligro de exposición al polvo y a varios contaminantes. Se recomienda utilizar una mascarilla y guantes. Si la unidad ha quedado expuesta a contaminantes peligrosos, límpiela a fondo y desinféctela antes de volver a utilizarla.

AVISO: La unidad está equipada con sensores electrónicos sensibles. Proteja los sensores y sus cables para que no se dañen, y no permita que los toque el agua ni ninguna solución de limpieza.

Las siguientes herramientas y suministros se necesitan para realizar los procedimientos de mantenimiento descritos en este manual:

Desarmadores Philips y de punta plana

Pinzas con puntas de aguja

Llave de ^9/_16 pulg.

Llave de tuercas o de dado, de ^3/_8 pulg.

Llave de dado de ^5/_16 pulg. (para retirar la bomba)

Extensión para llave de dado de 6 pulg.

Matraca

Paños de limpieza

Aspiradora HEPA con boquilla de cepillo suave y boquilla estrecha.

Recomendado

Taladro inalámbrico, cuchillo pequeño, alicates pequeños, solución de limpieza para bobinas, solución de limpieza para caja rotomoldeada

Antes de cada uso

Revise que el cable eléctrico no esté dañado. Si ve que el cable está quemado, cortado o con algún daño, reemplácelo.

Inspeccione el filtro: reemplácelo si observa que hay acumulación de polvo y suciedad.

AVISO: Reemplace los filtros usados con un filtro nuevo Legend Brands, 4-PRO número de pieza #100250 (F581) (paquete de 24). Otros tipos de filtros no proporcionan filtración o flujo de aire adecuados. Cada filtro se envuelve individualmente para conservar la eficiencia de la filtración. Quite la envoltura antes de instalar el filtro en el deshumidificador.

Una vez al mes

Revise las bobinas y el bloque de intercambio de

calor. Limpie la unidad cuando vea que se ha acumulado el polvo. Con el uso normal, el polvo puede acumularse y limitar el flujo de aire, lo cual reduce el rendimiento y provoca que la unidad se sobrecaliente. Consulte “¿Cómo desarmar la unidad para limpiar las bobinas y el bloque de intercambio de calor”.

Para mantener una apariencia limpia, limpie las superficies interiores y exteriores con un paño húmedo.

Para limpiar profundamente y lograr un brillo duradero que proteja la unidad, utilice un tratamiento de limpieza similar al del interior de un auto.

Cuando sea necesario

Limpie la válvula de retención y la bandeja de la bomba. Para ello, es necesario retirar la cubierta posterior.

Limpie las bobinas y el bloque de intercambio de calor. Revise la bobina (fría) horizontal del evaporador ya que haya retirado la cubierta posterior. Si hay exceso de polvo y residuos, aspire bien y/o limpiela con la solución limpiadora para bobinas.

RESOLUCIÓN DE PROBLEMAS

FALLA CAUSA SOLUCIÓN
Gotea agua al mover la unidad	La unidad se desenchufó antes de completar la purga.	Purgue la unidad antes de moverla. Vea “Al final del trabajo”.
La unidad no funciona.	Unidad no encendida.La unidad no está enchufada.	Encienda la unidad.Enchufe la unidad; compruebe la conexión del cable de alimentación en el tomacorriente y en la base de la unidad.
La unidad funciona, pero la sala no está seca	No se asignó un tiempo suficiente para secar.Movimiento de aire deficiente en la sala.Entrada de aire excesivamente húmedo.	Verifique que “Humidistat” esté apagado.Asigne más tiempo al secado.Aumente el movimiento de aire con ventiladores.Cierre la sala para reducir el ingreso de aire.
La unidad recoge muy poca agua	El aire de la sala es seco.La temperatura de la sala es demasiado baja.El filtro está lleno.Las bobinas están obstruidas.	Verifique que “Humidistat” esté apagado.Confirme el nivel de humedad con un higrómetro.Aumente la temperatura de la sala.Examine el filtro. Reemplácelo de ser necesario.Examine las bobinas. Límpielas de ser necesario.
Si el problema que experimenta no figura en esta lista, llame a su distribuidor local o comuníquese con nuestro Servicio de Atención al Cliente al 800-932-3030 para obtener asistencia.

ESPECIFICACIONES

Modelo	LGR 7000XLi (#108110)
Eliminación de agua según AHAM (80 °F [27 °C]/60% de humedad relativa)	130 pt | 61,5 L por día
Eliminación de agua según grano bajo (80 °F [27 °C]/20% de humedad relativa)	17 pt | 8 L por día
Cantidad máxima de aire procesado	325 cfm* salida canalizable al nivel del piso
Dimensiones (altura x profundidad x ancho)	33,5 × 20 × 20 in | 85 × 51 × 51 cm
Peso	107 lb | 49 kg
Potencia	115 V
Amperes 8,3 A
Freq. 60 Hz
Nivel de ruido promedio	62 dB
Filtro de aire	4-PRO #100250 (F581) (paquete de 24)
Manguera de drenaje	40 ft | 12,2 m
Cable de alimentación	25 ft | 7,6 m
Construcción	Carcasa rotomoldeada.
Seguridad	Certificación de ETL conforme a las normas CSA 22.2 n.° 92
Las especificaciones están sujetas a cambios sin previo aviso.Algunos valores pueden ser aproximados.*La velocidad del ventilador varía automáticamente para optimizar el desempeño.

La información sobre la garantía está disponible en LegendBrandsRestoration.com.

No olvide visitar

Warranty.LegendBrandsRestoration.com y registrar su compra. Su registro nos ayudará a brindarle información actualizada del producto según sea necesario.

Para una correcta eliminación, esta unidad debe llevarse a una empresa de reciclaje autorizada para procesar equipos de refrigeración.

ADVERTENCIA: Este producto puede exponerlo a sustancias químicas entre las que se incluyen

plomo y ftalatos, los cuales son considerados en el estado de California como causantes de cáncer, defectos congénitos u otros daños durante la gestación.

Para obtener más información, visite

P65Warnings.ca.gov
