Type de produit	Ventilateur de séchage compact
Marque	Dri Eaz
Modèle	Velo Pro
Dimensions (L × l × H)	61 × 45,7 × 22,9 cm
Poids	9,6 kg
Alimentation	115 V ~, 60 Hz
Courant tiré	1,2 à 1,9 A
Puissance	185 W
Déplacement d'air	500 à 885 CFM (850 à 1504 CMH)
Pression statique	1,65 po H₂O
Niveau sonore	69 dB (moyenne)
Longueur du cordon	5,5 m
Commandes	Interrupteur Marche-Arrêt, vitesse variable avec affichage numérique (courant et heures)
Sécurité	Disjoncteur de fuite de terre intégré, disjoncteur de surcharge, prises GFCI protégées
Fonctions principales	Positions multiples (horizontale, verticale, inclinée avec béquille), flux d'air concentré pour séchage
Entretien	Nettoyage extérieur avec détergent doux, démontage pour nettoyage intérieur (voir notice)
Pièces détachées et réparabilité	Utiliser uniquement des pièces autorisées par Legend Brands ; contactez un distributeur agréé Dri-Eaz
Informations générales	ETL testé selon normes UL et CSA ; empilable pour transport et rangement ; garanti sur enregistrement

FOIRE AUX QUESTIONS - Velo Pro Dri Eaz

Quelles sont les différentes positions d'utilisation du Velo Pro ?

Le Velo Pro peut être utilisé à l'horizontale (surfaces planes), à la verticale (murs et plafonds), sur le côté gauche ou droit pour le séchage des murs, ou avec la béquille pour les escaliers. Consultez la Figure B de la notice.

Comment nettoyer le ventilateur Velo Pro ?

Débranchez d'abord l'appareil. L'extérieur peut être nettoyé avec une solution douce de détergent. Pour l'intérieur, démontez le boîtier en suivant la Figure C de la notice : retirez les 4 boulons de soufflante, puis les 14 vis du boîtier supérieur, ouvrez le boîtier électrique et soulevez la coque supérieure.

Comment réinitialiser le disjoncteur de fuite de terre ?

Si le disjoncteur de fuite de terre (GFCI) se déclenche, examinez l'état du cordon. S'il est intact, vérifiez que la prise est correctement mise à la terre, puis appuyez sur le poussoir de réenclenchement situé sur la prise GFCI (Figure A).

Puis-je utiliser une rallonge avec le Velo Pro ?

Non, l'utilisation d'une rallonge est interdite. Branchez uniquement sur une prise équipée d'un disjoncteur de fuite de terre (GFCI).

Comment régler la vitesse du Velo Pro ?

Sur le modèle Pro, appuyez sur les flèches Haut ou Bas de la commande de vitesse variable (Figure D). L'affichage numérique indique la valeur approximative du courant tiré, ce qui permet de maximiser le nombre de ventilateurs sur un même circuit.

Quel est le nombre maximum de Velo Pro sur un circuit de 15 A ?

Jusqu'à 10 ventilateurs Velo Pro peuvent être branchés sur un circuit de 15 A, en fonction de la vitesse sélectionnée. Consultez la fiche technique pour plus de détails.

Comment enregistrer la garantie du Velo Pro ?

Allez sur le site Warranty.LegendBrandsRestoration.com pour enregistrer votre achat. Vous devrez fournir le modèle, le numéro de série et la preuve d'achat initial.

Le Velo Pro est-il empilable ?

Oui, les ventilateurs Velo peuvent être empilés pour le transport et le rangement. Veillez à bien les arrimer dans un véhicule pour éviter tout glissement.

Que faire si le cordon d'alimentation est endommagé ?

N'utilisez pas le ventilateur. Un cordon endommagé doit être remplacé par un cordon d'alimentation de même type et d'intensité en ampères identique. Contactez votre distributeur agréé Dri-Eaz.

Puis-je utiliser le Velo Pro à l'extérieur ?

Non, le Velo Pro est réservé à un usage intérieur. Gardez le moteur au sec et ne l'exposez pas à la pluie ou à la neige.

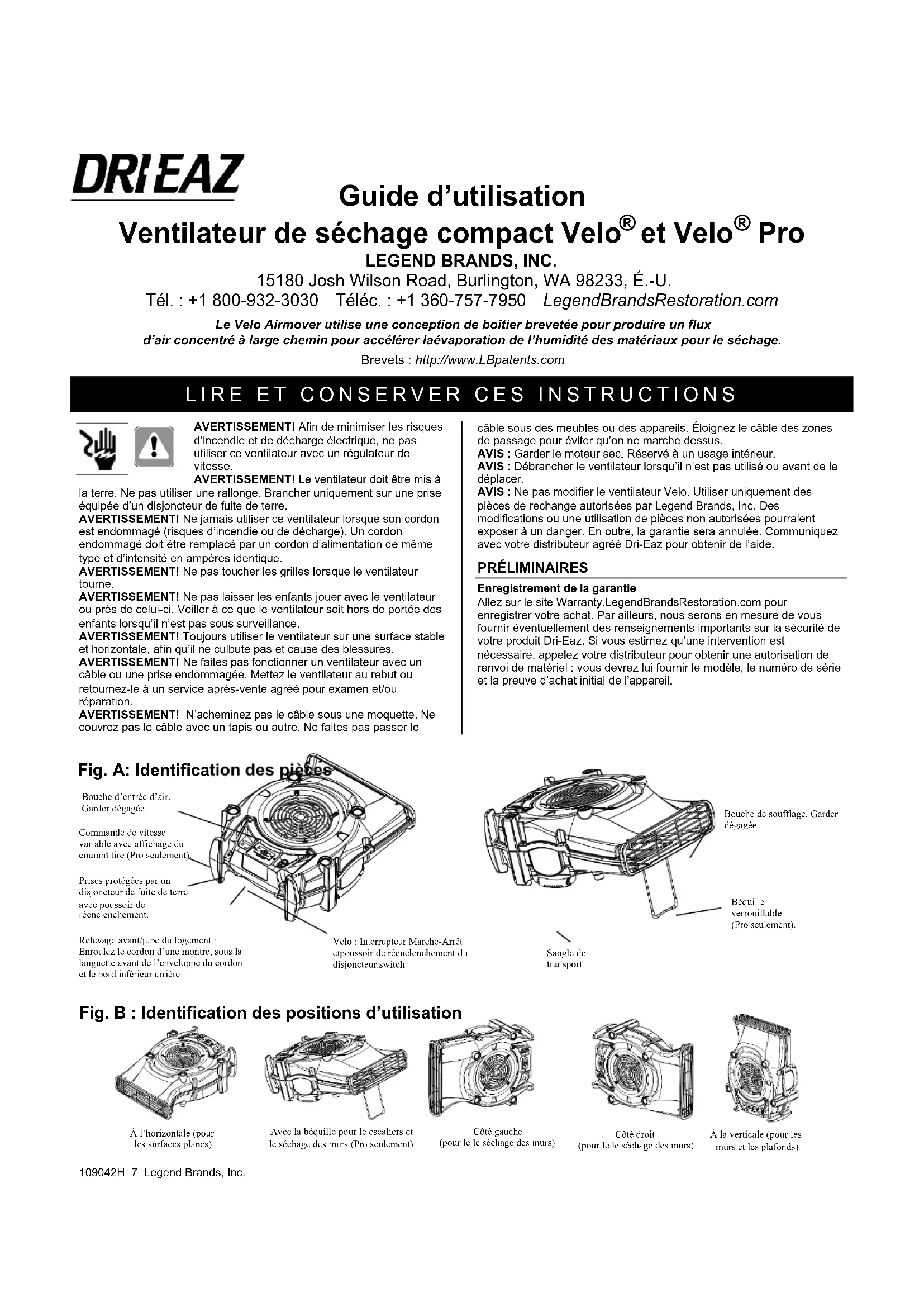

MODE D'EMPLOI Velo Pro Dri Eaz

Ventilateur de séchage compact velo® et velo® pro

LEGEND BRANDS, INC.

Le Velo Airmover utilise une conception de boîtier brevetée pour produire un flux

d'air concentré à large chemin pour accélérer laévaporation de l'humidité des matériaux pour le séchage.

Brevets : http://www. LBpatents. com

LIRE Et conserver ces instructions

AVERTISSEMENT! Afin de minimiser les risques d'incendie et de décharge électrique, ne pas utiliser ce ventilateur avec un régulateur de vitesse.

AVERTISSEMENT! Le ventilateur doit être mis à

la terre. Ne pas utiliser une rallonge. Brancher uniquement sur une prise équipée d'un disjoncteur de fuite de terre.

AVERTISSEMENT! Ne jamais utiliser ce ventilateur lorsque son cordon est endommagé (risques d'incendie ou de décharge). Un cordon endommagé doit être remplacé par un cordon d'alimentation de même type et d'intensité en ampères identique.

AVERTISSEMENT! Ne pas toucher les grilles lorsque le ventilateur tourne.

AVERTISSEMENT! Ne pas laisser les enfants jouer avec le ventilateur ou près de celui-ci. Veiller à ce que le ventilateur soit hors de portée des enfants lorsqu'il n'est pas sous surveillance.

AVERTISSEMENT! Toujours utiliser le ventilateur sur une surface stable et horizontale, afin qu'il ne culbute pas et cause des blessures.

AVERTISSEMENT! Ne faites pas fonctionner un ventilateur avec un câble ou une prise endommagée. Mettez le ventilateur au rebut ou retournez-le à un service après-vente agréé pour examen et/ou réparation.

AVERTISSEMENT! N'acheminez pas le câble sous une moquette. Ne couvrez pas le câble avec un tapis ou autre. Ne faites pas passer le

câble sous des meubles ou des appareils. Éloignez le câble des zones de passage pour éviter qu'on ne marche dessus.

AVIS : Garder le moteur sec. Réservé à un usage intérieur.

AVIS : Débrancher le ventilateur lorsqu'il n'est pas utilisé ou avant de le déplacer.

AVIS : Ne pas modifier le ventilateur Velo. Utiliser uniquement des pièces de rechange autorisées par Legend Brands, Inc. Des modifications ou une utilisation de pièces non autorisées pourraient exposer à un danger. En outre, la garantie sera annulée. Communiquez avec votre distributeur agréé Dri-Eaz pour obtenir de l'aide.

Enregistrement de la garantie

Allez sur le site Warranty. LegendBrandsRestoration. com pour enregistrer votre achat. Par ailleurs, nous serons en mesure de vous fournir éventuellement des renseignements importants sur la sécurité de votre produit Dri-Eaz. Si vous estimez qu'une intervention est nécessaire, appelez votre distributeur pour obtenir une autorisation de renvoi de matériel : vous devrez lui fournir le modèle, le numéro de série et la preuve d'achat initial de l'appareil.

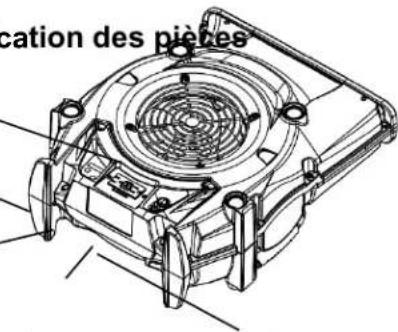

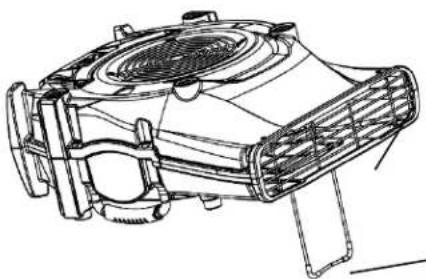

Fig. A: Identification des pièces

Bouche d'entrée d'air. Garder dégagée.

Commande de vitesse variable avec affichage du courant tire (Pro seulement)

Prises protégées par un disjoncteur de fuite de terre avec poussoir de réenclenchement.

Relevage avant/jupe du logement : Enroulez le cordon d'une montre, sous la languette avant de l'enveloppe du cordon et le bord inférieur arrière

cation des pièces

Velo : Interrupteur Marche-Arrêt etpoussoir de réenclenchement du disjoncteur. switch.

Bouche de soufflage. Garder dégagée.

Sangle de transport

Béquille verrouillable (Pro seulement).

Fig. B : Identification des positions d'utilisation À l'horizontale (pour les surfaces planes)

Avec la béquille pour le escaliers et le séchage des murs (Pro seulement)

Côté gauche (pour le le séchage des murs)

Côté droit (pour le le séchage des murs)

Mode d'emploi

À noter que le Velo peut être placé de diverses façons pour le séchage et la circulation d'air. La Figure B illustre ces positions d'utilisation.

1. Dérouler le cordon, puis brancher le ventilateur sur une prise standard 115 V protégée par un disjoncteur de fuite de terre.
2. MISE EN GARDE : Avant de brancher le ventilateur, regarder si l'interrupteur Marche-Arrêt est sur Arrêt (Off).
3. Orienter la bouche de soufflage du Velo vers la surface à sécher. ASTUCE : Sur le Velo Pro, le flux d'air peut être réglé en appuyant sur la flèche Haut ou Bas de la commande de vitesse (Fig. D). L'affichage numérique donne la valeur approximative du courant tiré; se référer à cette valeur pour maximiser le nombre de ventilateurs Velo pouvant être placés sur un seul circuit.
4. Une fois la surface sèche au toucher, éteindre le ventilateur et le placer dans la zone suivante à sécher.
5. Au terme du travail, débrancher le ventilateur et enrouler de nouveau le cordon dans son logement.

Pour des instructions complémentaires sur l'utilisation de ventilateurs pour le séchage de restauration, visiter Tech Tips, Resources, www. LegendBrandsRestoration. com

Dispositifs électriques de sécurité

Disjoncteur : Lorsque le disjoncteur détecte une condition de surcharge ou de court-circuit, il coupe automatiquement l'alimentation électrique. Si cela se produit, examiner avec soin l'état du cordon et, s'il est intact, vérifier qu'il est branché sur une prise conforme mise à la terre. Appuyer sur le poussoir de réenclenchement (Figure A) pour rétablir le courant. Disjoncteur de fuite de terre : Ce disjoncteur différentiel interrompt la tension lorsqu'une fuite de courant par la terre se manifeste. Si cela se produit, examiner avec soin l'état du cordon et, s'il est intact, vérifier qu'il est branché sur une prise conforme mise à la terre. Appuyer sur le poussoir de réenclenchement du disjoncteur différentiel (Figure A) pour rétablir le courant.

Transport et rangement

Toujours charger ou transporter le ventilateur par sa poignée.

Enrouler le cordon sous la jupe avant du logement et le bord arrière inférieur (Figure A). Bien tendre le cordon, puis le fixer avec l'attache de la prise.

Les ventilateurs peuvent être empilés pour le transport et le rangement. Transport en véhicule : Arrimer avec soin le ou les ventilateurs pour empêcher tout glissement et endommagement, et prévenir les blessures aux occupants du véhicule.

Garder les ventilateurs secs. Ne pas les exposer à la pluie ou à la neige.

Entretien

AVERTISSEMENT : Débrancher le ventilateur avant d'en faire l'entretien.

Avant chaque utilisation

Examiner le cordon d'alimentation. Ne pas utiliser s'il est endommagé. Toujours saisir la prise (et non le cordon) pour débrancher le ventilateur. S'il y a lieu

L'extérieur peut être nettoyé avec une solution douce de détergent. Assurez-vous que le boîtier est complètement sec avant utilisation. Pour nettoyer l'intérieur, voir la Fig. C pour les instructions.

POUR UNE INTERVENTION, APPELER SON DISTRIBUTEUR LOCAL ou le service Legend Brands au 800-932-3030. Veillez à visiter warranty. legendbrandsrestoration. com et à enregistrer votre achat. Votre enregistrement nous aidera à vous fournir s'il y a lieu les toutes dernières informations sur le produit.

AVERTISSEMENT : Ce produit peut vous exposer à des produits chimiques, dont le plomb et les phtalates, reconnus par l'État de la Californie comme étant des substances pouvant

causer le cancer, des anomalies congénitales et d'autres troubles de l'appareil reproducteur. Pour de plus amples renseignements, visitez P65Warnings. ca. gov

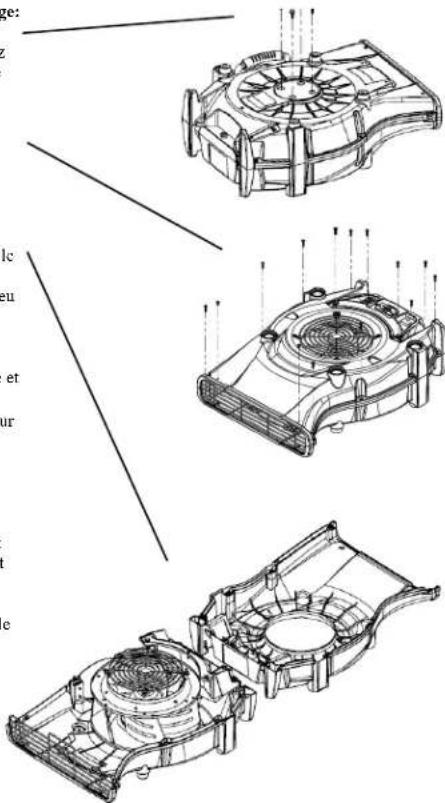

Fig. C : Démontage

Démontage pour nettoyage:

1. Posez l'appareil sur le dessus (à l'envers). Retirez les 4 boulons de soufflante du bas de l'unité
2. Tournez l'unité du côté droit vers le haut et retirez les 14 vis autour du périmètre du boîtier supérieur et du boîtier électrique.
3. Ouvrez le boîtier électrique et réintroduisez le cordon du ventilateur dans l'ouverture pour créer un jeu à l'intérieur du boîtier.
4. Soulevez la coque supérieure du boîtier et le boîtier électrique ensemble et retournez-les à côté de la base pour exposer l'intérieur du boîtier.
5. Soulevez le ventilateur pour un accès complet à l'intérieur du boîtier.
6. Inverscz les étapes de remontage. IMPORTANT: assurez-vous de retirer tout cordon de soufflante mou dans le boîtier électrique avant de placer le couvercle sur le boîtier électrique.

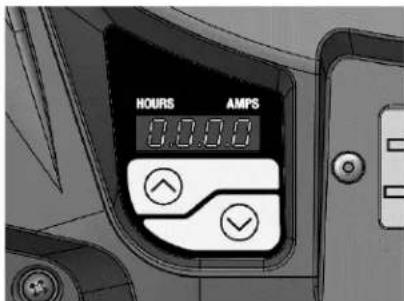

Fig. D : Modèle Pro :

Commande de vitesse variable avec affichage des unités-heures totales et du courant tiré

HOURS AMPS 0.0.0.0

FICHE TECHNIQUE

Modèle	Velo 2-Speed	Velo Pro
Poids	19,3 lb | 8,8 kg	21,2 lb | 9,6 kg
Dimensions(D × L × H)	24 × 18 × 9 po61 × 45,7 × 22,9 cm	24 × 18 × 9 po61 × 45,7 × 22,9 cm
Courant tiré (115 V)	1,7 A (faible)2,1 A (grande)	1,2–1,9 A
Nombre de Velo parcircuit de 15 A	Jusqu'à 7 Jusqu'à 10
Puissance	190,0W (faible)241,5W (grande)	185 W
Déplacement d'air	511 CFM (faible)885 CFM (grande)	885–500 CFM850–1504 CMH
Pression statique(H2O)	1,28 po(faible)1,7 po (grande)	1,65 po
Niveau sonore (en moyenne)	59,9 dB (faible)71,5 dB (grande)	69 dB
Commande	Interrupteur Marche-Arrêt	Interrupteur Marche-Arrêtavec vitesse variable
Longueur du cordon	18 pi | 5,5 m	18 pi | 5,5 m
Ventilateur	6 pales 6 pales
Construction	Injection moulé BOÎTIER;en acier entrée et grillesde sortie.	Injection moulé BOÎTIER;en acier entrée et grillesde sortie.
Sécurité	ETL testé pour lesnormes UL et CSA	ETL testé pour lesnormes UL et CSA
Fiche technique sous réserve de modifications sans avis préalable. Certaines valeurs peuvent être approximatives.
