Caractéristiques techniques	Déshumidificateur à chaleur Dri Eaz DriForce, conçu pour un séchage rapide et efficace.
Capacité de déshumidification	Jusqu'à 51 litres par jour.
Type de chauffage	Chauffage à air chaud, idéal pour les environnements humides.
Dimensions	Compact, facilitant le transport et le stockage.
Poids	Léger, permettant une manipulation facile.
Utilisation	Idéal pour les professionnels de la restauration après sinistre et les travaux de construction.
Maintenance	Filtres lavables, entretien régulier recommandé pour un fonctionnement optimal.
Sécurité	Certifié conforme aux normes de sécurité électrique.
Informations générales	Conçu pour un fonctionnement continu, avec un faible niveau sonore.

FOIRE AUX QUESTIONS - DriForce Dri Eaz

Comment configurer le Dri Eaz DriForce pour la première fois ?

Pour configurer le Dri Eaz DriForce, placez l'appareil sur une surface plane, branchez-le à une prise électrique appropriée et réglez le thermostat selon vos besoins. Assurez-vous que l'appareil est à l'écart des objets inflammables.

Que faire si l'appareil ne s'allume pas ?

Vérifiez d'abord que l'appareil est correctement branché. Ensuite, examinez si le disjoncteur a sauté ou si un fusible est grillé. Si le problème persiste, contactez le service client.

Comment nettoyer le Dri Eaz DriForce ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon humide pour essuyer l'extérieur et un aspirateur pour enlever la poussière des grilles d'aération. Ne jamais immerger l'appareil dans l'eau.

Quelle est la durée de vie de l'appareil ?

La durée de vie du Dri Eaz DriForce dépend de son utilisation et de son entretien. En général, avec un bon entretien, l'appareil peut durer plusieurs années.

Est-ce que l'appareil consomme beaucoup d'énergie ?

Le Dri Eaz DriForce est conçu pour être économe en énergie. Sa consommation dépend de la température réglée et de la durée d'utilisation, mais il est généralement plus efficace que les chauffages traditionnels.

Peut-on utiliser le Dri Eaz DriForce à l'extérieur ?

Non, le Dri Eaz DriForce est conçu pour un usage intérieur uniquement. L'utilisation à l'extérieur peut endommager l'appareil et annuler la garantie.

Comment résoudre un problème de surchauffe de l'appareil ?

Si l'appareil surchauffe, éteignez-le immédiatement et débranchez-le. Vérifiez les grilles d'aération pour vous assurer qu'elles ne sont pas obstruées. Laissez l'appareil refroidir avant de le rallumer.

Que faire si l'appareil émet des bruits étranges ?

Un léger bruit de ventilation est normal, mais si vous entendez des bruits inhabituels, vérifiez que rien ne bloque les pales du ventilateur. Si le bruit persiste, contacter le service client.

Où puis-je trouver des pièces de rechange pour le Dri Eaz DriForce ?

Les pièces de rechange peuvent être commandées auprès du service client de Dri Eaz ou sur leur site web officiel. Assurez-vous d'avoir le modèle de votre appareil à portée de main.

Quelle est la garantie du Dri Eaz DriForce ?

Le Dri Eaz DriForce est généralement accompagné d'une garantie de 1 à 2 ans, selon le modèle. Consultez le manuel d'utilisation pour des détails spécifiques sur votre appareil.

MODE D'EMPLOI DriForce Dri Eaz

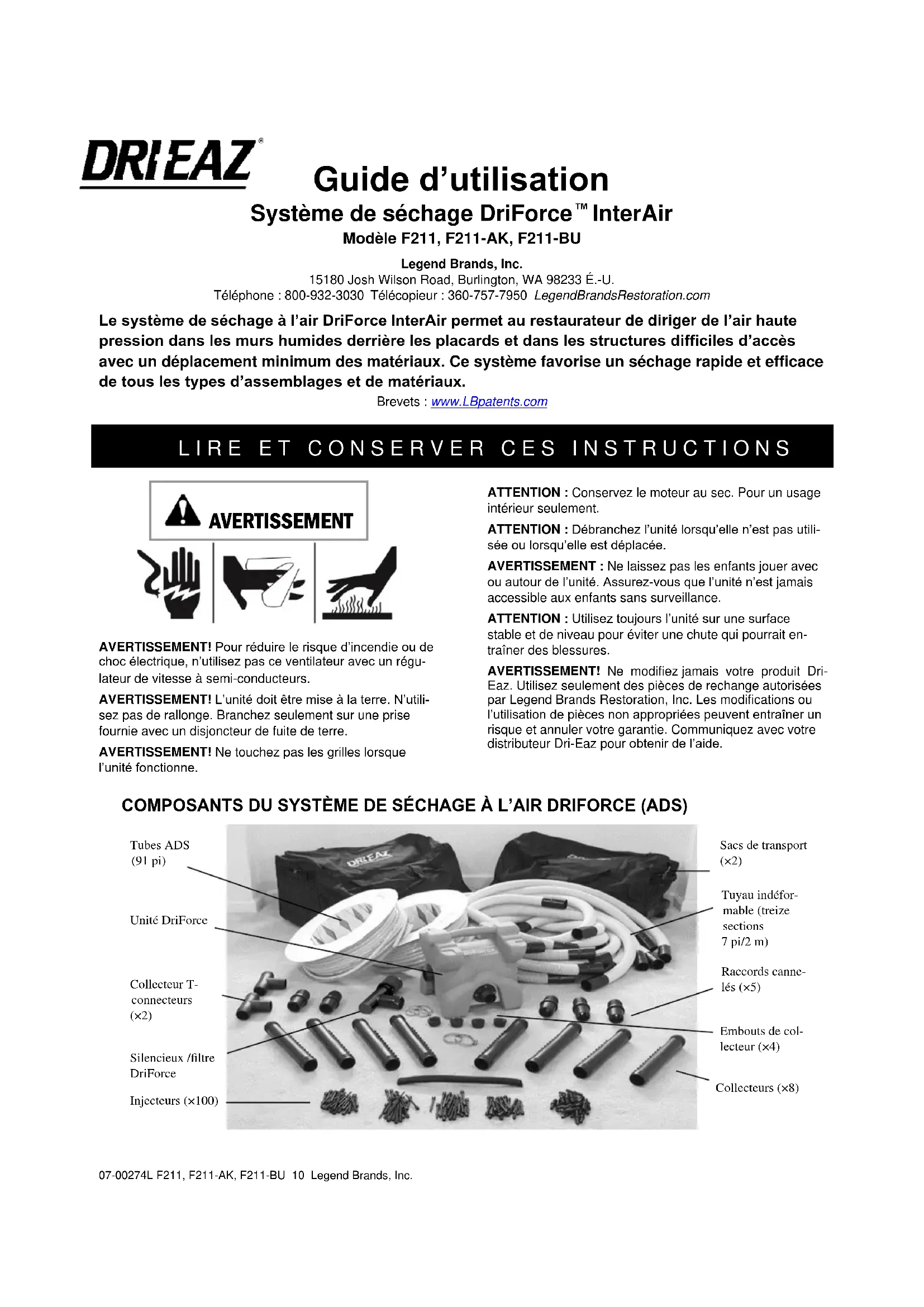

InterAir Modèle F211, F211-AK, F211-BU Legend Brands, Inc. 15180 Josh Wilson Road, Burlington, WA 98233 É.-U. Téléphone : 800-932-3030 Télécopieur : 360-757-7950 LegendBrandsRestoration.com Le système de séchage à l’air DriForce InterAir permet au restaurateur de diriger de l’air haute pression dans les murs humides derrière les placards et dans les structures difficiles d’accès avec un déplacement minimum des matériaux. Ce système favorise un séchage rapide et efficace de tous les types d’assemblages et de matériaux. Brevets : www.LBpatents.com L I R E E T C O N S E R V E R C E S I N S T R U C T I O N S

AVERTISSEMENT! Pour réduire le risque d’incendie ou de choc électrique, n’utilisez pas ce ventilateur avec un régu-lateur de vitesse à semi-conducteurs. AVERTISSEMENT! L’unité doit être mise à la terre. N’utili-sez pas de rallonge. Branchez seulement sur une prise fournie avec un disjoncteur de fuite de terre. AVERTISSEMENT! Ne touchez pas les grilles lorsque l’unité fonctionne. ATTENTION : Conservez le moteur au sec. Pour un usage intérieur seulement. ATTENTION : Débranchez l’unité lorsqu’elle n’est pas utili-sée ou lorsqu’elle est déplacée. AVERTISSEMENT : Ne laissez pas les enfants jouer avec ou autour de l’unité. Assurez-vous que l’unité n’est jamais accessible aux enfants sans surveillance. ATTENTION : Utilisez toujours l’unité sur une surface stable et de niveau pour éviter une chute qui pourrait en-traîner des blessures. AVERTISSEMENT! Ne modifiez jamais votre produit Dri-Eaz. Utilisez seulement des pièces de rechange autorisées par Legend Brands Restoration, Inc. Les modifications ou l’utilisation de pièces non appropriées peuvent entraîner un risque et annuler votre garantie. Communiquez avec votre distributeur Dri-Eaz pour obtenir de l’aide. Collecteurs (×8) Raccords canne-lés (×5) Tuyau indéfor- mable (treize sections 7 pi/2 m) Sacs de transport (×2) Silencieux /filtre DriForce Unité DriForce Collecteur T- connecteurs (×2) Tubes ADS (91 pi) Injecteurs (×100) Embouts de col-lecteur (×4) COMPOSANTS DU SYSTÈME DE SÉCHAGE À L’AIR DRIFORCE (ADS)

AVERTISSEMENT07-00274L F211, F211-AK, F211-BU 11 Legend Brands, Inc. AVERTISSEMENT! a) Ne faites pas fonctionner un ventilateur avec un câble ou une prise endommagée. Mettez le ventilateur au rebut ou retournez-le à un service après-vente agréé pour examen et/ou réparation. b) N’acheminez pas le câble sous une moquette. Ne couvrez pas le câble avec un tapis ou autre. Ne faites pas passer le câble sous des meubles ou des appareils. Éloignez le câble des zones de passage pour éviter qu’on ne marche dessus. ADVERTENCIA: Este producto y otras sustancias que pueden desprenderse del aire por su uso con- tienen productos químicos, entre ellos plomo y ftala- tos, que el estado de California sabe que causan cáncer, defectos congénitos u otros daños durante la gestación. Para obtener más información, visite P65Warn- ings.ca.gov.

Enregistrement de la garantie Veuillez visiter le site warranty.drieaz.com pour enregis- trer votre achat. L’enregistrement nous permet de mieux vous assister avec l’utilisation, l’entretien ou la réparation de votre équipement et de vous contacter si nous avons des informations de sécurité importantes à vous commu- niquer concernant votre produit Dri-Eaz. Si vous estimez qu’une réparation est nécessaire, notez le modèle de l’équipement, le numéro de série et ayez en main la preuve d’achat d’origine avant d’appeler votre distributeur pour assistance et obtenir une autorisation de retour de matériel (RMA).

IMPORTANT : Prélevez l’eau stagnante avant de ten- ter de sécher. N’UTILISEZ PAS le DriForce pour ex- traire l’eau stagnante. Outils Crayon, mètre-ruban, couteau à lame de rasoir, spatule pour cloison sèche, petit levier, pied-de-biche, tournevis, poinçon tête ronde, perçeuse avec foret de 3/16 po. Un détecteur de montant électronique est aussi utile. Préparation des murs, des placards et autres ensembles pour le séchage Murs Le séchage des murs avec un système de séchage à l’air peut se faire avec ou sans les plinthes. Après avoir inspecté les murs, l’isolation et les plinthes et évalué les finitions de peinture, procédez de la ma- nière la plus économique pour le client. Retirez la plinthe ou la plinthe à gorge.Utilisez d’abord un couteau à lame de rasoir le long de la plinthe, en contact avec le mur, pour éviter d’endommager les surfaces peintes et faciliter la réinstallation. Lorsque vous séparez la plinthe du mur, protégez la surface du mur en insérant une spatule pour cloison sèche entre le levier et le mur. Retirez les clous restants du mur, ou par l’arrière de la plinthe. Inscrivez un chiffre sur le mur de la plinthe correspondante pour pouvoir la ré- installer ensuite au bon endroit. Toutefois, pour réussir le séchage, il suffit de faire les pénétrations dans le mur im- médiatement au-dessus de la plinthe et de procéder au sé- chage avec les plinthes en place. C’est une procédure né- cessaire si l’on veut protéger un mur dont le bas est carrelé et si l’on veut éviter de détacher les plinthes du mur. Faire des trous d’accès d’air Faites des trous avec un poinçon ou utilisez une perçeuse avec un foret de 3/16 po. Faites au moins un trou entre chaque groupe de montants et à environ 5 cm du sol. Vous pouvez aussi utiliser un détecteur de montant électronique pour localiser les montants et trouver le centre de la cavité. Interrupteur ON/OFF sur la base (non montré) SOUFFLANTE DRIFORCE Entrée d’aspira- tion Sortie de souf- flante Enrouler le câble autour de l’unité lorsqu’elle n’est pas utili- sée.

Le système ADS se raccorde à la sortie de la soufflante Dri- Force et est relié à un collecteur avec un manchon de tuyau standard. Les tubes d’approvisionnement relient le collecteur et les injecteurs qui sont insérés dans un mur ou une autre ca- vité structurale.

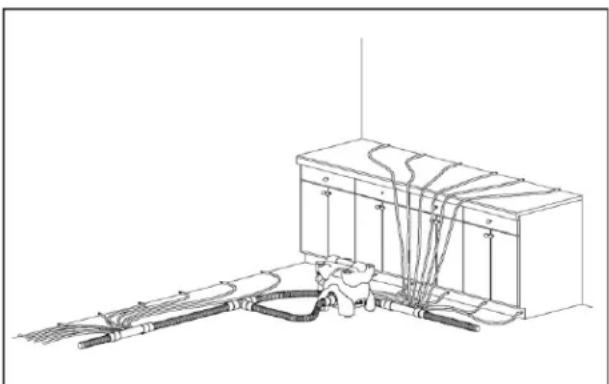

Le DriForce et le système de séchage à l’air peuvent distribuer de l’air aux cavités structurales dans les murs, les plafonds, en dessous et au-dessus des placards et plusieurs autres endroits.07-00274L F211, F211-AK, F211-BU 12 Legend Brands, Inc. Les trous plus grands sont plus compliqués à boucher, et l’efficacité peut être réduite à cause des fuites d’air. Pour éviter d’avoir à faire des réparations futures, faites les trous derrière la plinthe à gorge ou derrière la bordure qui peut être facilement réinstallée par-dessus les trous. Montants en acier Les montants en acier sont fréquents dans les immeubles commerciaux. Ils sont placés dans un rail qui peut contenir des volumes d’eau importants. Pour accéder à ces en- droits, percez des trous à environ 1,5 cm du sol à un angle descendant. Faites attention, néanmoins à ne pas immer- ger les embouts des tubes dans de l’eau stagnante qui peut être présente. Plafonds et placards Les dimensions des pièces en bois plus importantes et des cavités structurales dans les plafonds nécessitent un flux d’air plus important pour obtenir un séchage correct. Il peut être difficile de détecter l’humidité en dessous et derrière les placards, mais il vaut mieux supposer qu’une humidité est présente si une conduite d’eau a traversé ces ensembles. Assurez-vous de fournir autant d’air que pos- sible. Si vous ne parvenez pas à accéder correctement aux espaces intérieurs, il peut être nécessaire de retirer les pla- cards. ATTENTION : N’utilisez pas le DriForce pour extraire de l’eau ou retirer des débris en tous genres. Cela peut en- dommager l’unité et annuler la garantie. Installation de la soufflante DriForce La soufflante DriForce est équipée d’une sortie de souf- flante, une entrée d’aspiration, un interrupteur d’alimenta- tion et un câble d’alimentation. Branchez l’unité sur une prise 115 V correctement mise à la terre et d’une capacité nominale de 15 ampères. Connectez les tuyaux d’aspiration à l’entrée d’aspiration ou la sortie de soufflante. Réglez la soufflante DriForce à l’écart des zones passantes pour minimiser les risques de chute causés par la souf- flante et le système ADS. REMARQUE: Le silencieux/filtre fourni avec le DriForce doit seulement être installé lorsque le DriForce est utilisé en mode d’injection d’air (soufflante), décrit dans la Phase 2 ci-dessous. N’utilisez pas le silencieux-filtre en combinai- son avec le DriForce en mode d’extraction d’air (Phase 1). Le filtre n’est pas destiné à être utilisé sur le côté d’entrée (aspiration) du DriForce. Mettez sous/hors tension avec l’interrupteur à bascule, qui se trouve à la base de l’unité. Préparation du système de séchage à l’air (ADS) Configuration de collecteur Déterminez le nombre de collecteurs nécessaires pour la tâche. La configuration suivante délivre 25 à 30 échanges d’air par heure dans chaque cavité, ce qui est efficace dans la majorité des cas. Suivez le principe d’un collecteur (chaque collecteur a 12 injecteurs) pour chaque section de 4 m de cloison intérieure de 2 x 4. Pour les cloisons extérieures 2 x 6, les murs communs dans les appartements et copropriétés, les murs pare-feu à double paroi et les murs denses ou recouverts d’un enduit résistant à l’eau, suivez le principe d’un collecteur (12 injec- teurs) pour chaque section de 2 m. Après avoir déterminé le nombre et la longueur des en- sembles de tuyaux et de collecteurs, configurez le système ADS. Le pré-assemblage des collecteurs, des tubes et des injecteurs permet d’économiser un temps précieux. Configuration des tubes d’approvisionnement Des tubes d’acheminement d’air de deux longueurs de 200 pi (61 m) et de diamètre ⅜ po (0,375 mm) sont fournis. Vous pouvez couper les tubes à la longueur voulue avec des ciseaux robustes ou un couteau utilitaire. Nous recom- mandons les longueurs de tube suivantes pour obtenir une configuration appropriée pour la plupart des travaux ordi- naires de séchage de mur :

1. Préparer TROIS collecteurs avec les longueurs de

tube suivantes : Col- lecteur

Quantité de tubes Longueur des tubes Emplacements des tubes sur les sorties de collecteur

4 pi 1,2 m Sorties 1, 2, 11 et 12

Le schéma montre deux lignes ADS internes (gauche) et deux lignes doubles ADS depuis un raccord en T. Il montre aussi la disposition des tubes pour un ou deux injecteurs dans chaque cavité du mur.07-00274L F211, F211-AK, F211-BU 13 Legend Brands, Inc.

2. Préparer les CINQ autres collecteurs avec les lon-

gueurs de tube suivantes : Col- lecteur

Quantité de tubes Longueur des tubes Emplacements des tubes sur les sorties de collecteur

7½ pi 2,3 m Sorties 1 et 12

6½ pi 2,0 m Sorties 2 et 11

5½ pi 1,7 m Sorties 3 et 10

4½ pi 1,4 m Sorties 4 et 9

2½ pi 0,8 m Sorties 5 et 8

1 pi 30 cm Sorties 6 et 7 Pour installer les tubes, glissez l’extrémité des tubes sur le raccord de sortie de collecteur et insérez un injecteur dans l’autre extrémité. Scellez hermétiquement le dernier collecteur sur chaque section d’ADS avec un bouchon obturateur. Puis placez les injecteurs dans les trous que vous avez percés ou perforés dans le mur, le placard ou autre assemblage. Assurez-vous que tous les raccords en T, les manchons de tuyau, les collecteurs, les conduites d’approvisionnement et les injecteurs sont correctement installés. Reliez le système ADS au DriForce. Branchez le DriForce et mettez-le briève- ment sous tension, en vérifiant l’absence de fuite d’air sur tous les raccords. Si nécessaire, utilisez un collier de ser- rage pour prévenir une fuite d’air là où les produits en vi- nyle sont reliés aux raccords cannelés, etc. Procédure de séchage Phase 1 : Séchage par extraction de l’air (aspira- tion) Raccordez le système ADS à l’entrée d’aspiration de la soufflante DriForce et mettez l’unité sous tension. Utilisez le mode d’extraction d’air (aspiration) pour extraire l’air humide des cavités structurales. Procédez à la Phase 1 jusqu’à ce que l’humidité de l’air extrait de la zone affectée soit environ du même niveau que l’humidité présente dans une zone non affectée de la tâche. Vous pouvez utiliser un hygromètre pour comparer les relevés RH entre la sortie du DriForce et la zone envi- ronnante. REMARQUE : N’oubliez pas de raccorder le tuyau d’aspi- ration à la prise du DriForce et de diriger l’air évacué à l’ex- térieur de la structure. N’utilisez pas le silencieux-filtre fourni avec le DriForce en mode d’extraction d’air. Ce filtre n’est pas de classe HEPA et ne capturera pas cor- rectement les contaminants qui peuvent être aspirés dans le DriForce. Utilisez le silencieux-filtre seulement en mode d’injection (soufflante), décrit ci-dessous. Phase 2 : Séchage par injection d’air (soufflante) Raccordez le système ADS à la sortie de soufflante du DriForce, posez le silencieux-filtre sur l’entrée d’air et mettez l’unité sous tension. Lorsque le niveau d’humidité à l’intérieur de la cavité struc- turale est égal à celui de l’humidité dans la pièce, il faut passer en mode d’injection d’air. Le fait d’injecter de l’air ambiant dans les cavités structurales aide à poursuivre le processus de séchage. C’est particulièrement vrai si vous déshumidifiez l’air ambiant. ASTUCE : Lorsque vous séchez des murs intérieurs, utili- sez un poinçon ou une perçeuse pour former de petits trous d’aération placés juste au-dessus du point d’humidité la plus élevée dans le mur. Ce point d’aération permettra d’accélérer le processus de séchage grâce à un débit d’air élevé à travers les matériaux affectés. Un petit trou est fa- cile à boucher par la suite. ASTUCE : Pour maximiser le séchage des murs recouverts de boiseries, carrelés, à double paroi ou recouverts de vi- nyle ou de peinture imperméable, ainsi que pour les parois en lattes, les murs plâtrés, isolés et les murs pare-feu, pla- cez des injecteurs supplémentaires par pied linéaire. ASTUCE : Accélérez le séchage avec des déshumidifi- cateurs. Pour augmenter les taux de séchage durant la Phase 2, utilisez un déshumidificateur pour délivrer de l’air sec directement dans le DriForce. Positionnez la sortie d’air sec d’un déshumidificateur près de l’entrée d’air DriForce ou orientez la sortie du déshumidificateur vers l’entrée du DriForce. Les déshumificateurs dessiccatifs sont parti- culièrement utiles à cette fin, car l’air extrêmement sec qu’ils produisent peut accélérer le séchage des matériaux denses et des assemblages. ATTENTION : NE fixez pas ou ne scellez pas le conduit du déshumidificateur à l’entrée DriForce car cela peut entraî- ner un déséquilibre du flux d’air dans le déshumidificateur et éventuellement l’endommager. Contrôle des odeurs et de la moisissure Si vous pensez que de la moisissure peut se former à l’in- térieur des cavités, suivez les normes de sécurité et les mesures appropriées pour remédier aux moisissures. MAINTENANCE

AVERTISSEMENT : Débranchez toujours

l’unité avant de la réparer ou de la nettoyer Au besoin Vérifiez l’entrée et la sortie de l’unité DriForce pour des obstructions ou des débris après chaque utilisation. Inspectez le silencieux-filtre et nettoyez si nécessaire par aspiration ou lavage. Vérifiez les collecteurs, les tubes, les injecteurs et les autres composants ADS, et remplacez si nécessaire. Nettoyez l’extérieur du DriForce et des composants ADS avec un nettoyant vinyle et un produit de protection. Les pièces et des informations sur l’entretien, la mainte- nance et la garantie sont disponibles auprès de votre distri- buteur Dri-Eaz.07-00274L F211, F211-AK, F211-BU 14 Legend Brands, Inc.

CARACTÉRISTIQUES TECHNIQUES

Système de séchage DriForce InterAir (F211)

Dimensions (H × L × P) 14 × 14 × 12 po | 35 × 35 × 30 cm Intensité de courant 5,4 A Alimentation 115V / 60Hz Flux d’air total du système (max.) 100 PCM | 2,3 MCM Pression statique de fonctionne- ment (élévation d’eau) 38 po | 97 cm Poids (unité de base seulement) 14,5 lb | 6,3 kg Sécurité ETL classifié UL 507 et CSA C22.2 No. 113 SYSTÈME D’ACHEMINEMENT D’AIR (ADS) Tubes ADS indéformables 91 pi (28 m) de tubes de diamètre de 1½ po (3,8 cm). Prédécoupé en treize sections de 7 pi (2 m). Taille de trou d’injection Moins de ¼ po (6 mm) Tubes flexibles 400 pi (122 m) de tubes de diamètre intérieur ⅜ po (0,375 mm) Matériel de transport/rangement 2 sacs-valises avec poignées et roulettes Modes de séchage Pression positive ou négative Pièces incluses 100 injecteurs, 8 collecteurs (12 sorties chaque), 4 embouts de collecteur, 4 raccords de couplage, 2 colliers de serrage, 2 raccords en T, 13 ensembles de tuyaux avec manchons, 25 raccords de ral- longe pour tube, 1 silencieux.
