Velo Pro - Calefacción Dri Eaz - Manual de uso y guía de instrucciones gratis

Tipo de producto	Ventilador de secado compacto
Marca	Dri Eaz
Modelo	Velo Pro
Dimensiones (L × A × H)	61 × 45,7 × 22,9 cm
Peso	9,6 kg
Alimentación	115 V ~, 60 Hz
Corriente consumida	1,2 a 1,9 A
Potencia	185 W
Desplazamiento de aire	500 a 885 CFM (850 a 1504 CMH)
Presión estática	1,65 pulg H₂O
Nivel de sonido	69 dB (promedio)
Longitud del cable	5,5 m
Controles	Interruptor de encendido/apagado, velocidad variable con pantalla digital (corriente y horas)
Seguridad	Disyuntor de falla a tierra integrado, disyuntor de sobrecarga, tomacorrientes GFCI protegidos
Funciones principales	Posiciones múltiples (horizontal, vertical, inclinada con pata de apoyo), flujo de aire concentrado para secado
Mantenimiento	Limpieza exterior con detergente suave, desmontaje para limpieza interior (ver manual)
Piezas de repuesto y reparabilidad	Utilice solo piezas autorizadas por Legend Brands; contacte a un distribuidor autorizado Dri-Eaz
Información general	Probado ETL según normas UL y CSA; apilable para transporte y almacenamiento; garantizado con registro

Preguntas frecuentes - Velo Pro Dri Eaz

¿Cuáles son las diferentes posiciones de uso del Velo Pro?

El Velo Pro se puede usar en horizontal (superficies planas), en vertical (paredes y techos), en el lado izquierdo o derecho para secar paredes, o con la pata de apoyo para escaleras. Consulte la Figura B del manual.

¿Cómo limpiar el ventilador Velo Pro?

Primero desconecte el aparato. El exterior se puede limpiar con una solución suave de detergente. Para el interior, desmonte la carcasa siguiendo la Figura C del manual: retire los 4 pernos del ventilador, luego los 14 tornillos de la carcasa superior, abra la caja eléctrica y levante la cubierta superior.

¿Cómo restablecer el disyuntor de falla a tierra?

Si el disyuntor de falla a tierra (GFCI) se dispara, examine el estado del cable. Si está intacto, verifique que el tomacorriente esté correctamente conectado a tierra, luego presione el botón de reinicio ubicado en el tomacorriente GFCI (Figura A).

¿Puedo usar un cable de extensión con el Velo Pro?

No, está prohibido usar un cable de extensión. Conecte solo a un tomacorriente equipado con un disyuntor de falla a tierra (GFCI).

¿Cómo ajustar la velocidad del Velo Pro?

En el modelo Pro, presione las flechas Arriba o Abajo del control de velocidad variable (Figura D). La pantalla digital muestra el valor aproximado de la corriente consumida, lo que permite maximizar el número de ventiladores en un mismo circuito.

¿Cuál es el número máximo de Velo Pro en un circuito de 15 A?

Hasta 10 ventiladores Velo Pro se pueden conectar en un circuito de 15 A, dependiendo de la velocidad seleccionada. Consulte la ficha técnica para más detalles.

¿Cómo registrar la garantía del Velo Pro?

Vaya al sitio web Warranty.LegendBrandsRestoration.com para registrar su compra. Deberá proporcionar el modelo, el número de serie y el comprobante de compra original.

¿Es apilable el Velo Pro?

Sí, los ventiladores Velo se pueden apilar para transporte y almacenamiento. Asegúrese de sujetarlos bien en un vehículo para evitar deslizamientos.

¿Qué hacer si el cable de alimentación está dañado?

No utilice el ventilador. Un cable dañado debe ser reemplazado por un cable de alimentación del mismo tipo y con la misma clasificación de amperaje. Contacte a su distribuidor autorizado Dri-Eaz.

¿Puedo usar el Velo Pro en exteriores?

No, el Velo Pro es solo para uso en interiores. Mantenga el motor seco y no lo exponga a la lluvia o la nieve.

MANUAL DE USUARIO Velo Pro Dri Eaz

Manual de Usuario del

Secador de Aire de Perfil Bajo Velo® y Velo® Pro

LEGEND BRANDS, INC.

15180 Josh Wilson Road, Burlington, WA 98233, EE.UU.

Teléfono [phone] Fax: [phone] LegendBrandsRestoration.com

Velo Airmover utiliza un diseño de carcasa patentado para producir un flujo de aire concentrado y de trayectoria amplia para acelerar elevaporación de la humedad de los materiales para el secado.

Patentes: http://www.LBpatents.com

LEA Y GUARDE ESTAS INSTRUCCIONES

¡ADVERTENCIA! Para reducir el riesgo de incendio o descarga eléctrica, no utilice este ventilador con ningún dispositivo de control de velocidad de estado sólido.

¡ADVERTENCIA! La unidad debe estar

conectada a tierra. No la utilice con una extensión. Conecte sólo a una toma de corriente provista de un dispositivo de interrupción de fallos a tierra.

¡ADVERTENCIA! Nunca utilice una unidad con un cable de alimentación dañado, ya que esto puede causar peligros eléctricos o peligros de incendio. Si el cable de alimentación está dañado, debe ser sustituido por un cable del mismo tipo y amperaje.

¡ADVERTENCIA! No toque las rejillas cuando la unidad está en funcionamiento.

¡ADVERTENCIA! No permita que los niños jueguen con la unidad o alrededor de ella, Asegúrese de que la unidad no esté al alcance de los niños cuando no esté presente.

¡ADVERTENCIA! Utilice siempre la unidad en una superficie plana y nivele la superficie para que no se caiga ni cause lesiones.

AVISO: Mantenga el motor seco. Sólo para uso en interiores.

AVISO: Desenchufe cuando no se utilice o cuando la unidad esté en movimiento.

AVISO: No altere ni modifique su unidad Velo de ninguna manera.

Utilice únicamente las piezas de repuesto autorizadas por Legend

Brands, Inc. Las modificaciones o el uso de piezas no autorizadas puede ocasionar daños y la garantía será anulada. Contacte a su distribuidor autorizado Dri-Eaz para obtener asistencia.

AVISO: No operar ningún ventilador que tenga el cable o el enchufe dañados. Elimine el ventilador o devuélvalo a un centro de servicio autorizado para que sea examinado o reparado

ANTES DE COMENZAR

Registro de la garantía

Visite warranty.legendbrandsrestoration.com para registrar su compra. Si cree que requiere servicio técnico, tenga lista la información sobre el modelo de su equipo, el número de serie y la prueba de compra original y llame a su distribuidor para conseguir ayuda en la obtención de una autorización de devolución de material (RMA).

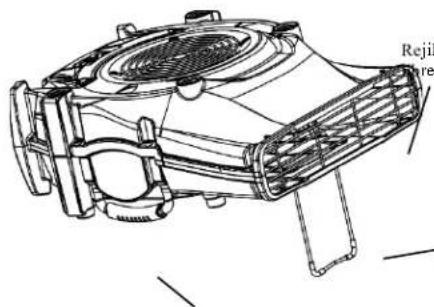

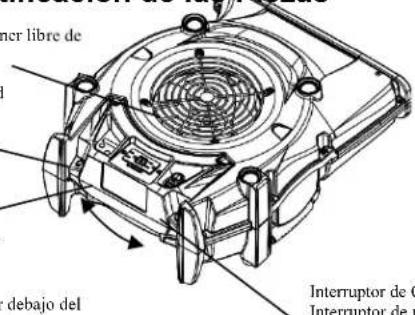

Fig. A: Identificación de las Piezas

Rejilla de entrada. Mantener libre de obstrucciones.

Pro: Control de velocidad variable con lectura de salida de amperios.

Disyuntor por corriente diferencial con toma corriente de salida protegida e interruptor de reinicio.

Cable retráctil trasero por debajo del borde inferior. Envuelva el cable en sentido contrario al de las manccillas del reloj debajo de la lengüeta delantera y del borde inferior trasero.

ner libre de debajo del Interruptor de 0 Interruptor de r

Interruptor de On/Off. Interruptor de reinicio del disyuntor.

Correa de transporte
Rejilla de salida. Mantener pare de obstrucciones.
Soporte desplegable y cerrojos (solo Pro).

Fig. B: Identificación de Posiciones

Con soporte para secado de paredes y escaleras (Pro únicamente)

Borde izquierdo (secado de paredes)

Borde derecho (secado de paredes)

Verticales (paredes y techos)

Observe que la unidad velo se puede colocar en una gran variedad de posiciones para el secado y la circulación del aire. Véase la Fig. B para más detalles.

1. Desenrolle el cable y enchufe la unidad en una toma protegida GFCI estándar de 115V. PRECAUCIÓN: Asegúrese de que el interruptor está en la posición de apagado antes de conectar la unidad a la toma de corriente.
2. Dirija la salida directa de la unidad Velo hacia la superficie que se va a secar.

SUGERENCIA: En el Velo Pro, la corriente de aire se puede ajustar pulsando la flecha hacia arriba o hacia abajo en el control de velocidad (Fig. D). Una lectura digital muestra el consumo aproximado. Este valor se puede utilizar para maximizar el número de unidades Velo que se puede colocar en un solo circuito.

1. Cuando la superficie esté seca al tacto, apague la unidad y ubiquela unidad en la siguiente zona que se va a secar.

2. Al terminar, desconecte la unidad y enrolle de nuevo el cable en el enrolla cables.

Para obtener más instrucciones sobre el uso del secador de aire para secado de restauración visite Tech Tips, Resources, http://www.LegendBrandsRestoration.com

Dispositivos de seguridad eléctrica

Disyuntor: Si el disyuntor detecta sobrecarga o cortocircuito, apagará automáticamente el suministro eléctrico. Si esto ocurre, revise el cable de alimentación con cuidado en busca de daños y asegúrese de que está conectado correctamente a una toma con polo a tierra. Pulse el botón "Interruptor de reinicio del disyuntor" (Fig. A) para restablecer el suministro eléctrico.

Interruptor de circuito de falla a tierra (GFCI): Si el GFCI detecta un fallo a tierra, éste apagará automáticamente el suministro eléctrico. Si esto ocurre, compruebe con cuidado que el cable de alimentación no tenga daños y asegúrese de que está conectado correctamente a un toma con polo a tierra. Pulse el botón de reinicio del GFCI (Fig. A) para restablecer el suministro eléctrico.

Use siempre la manija para cargar o transportar la unidad. Envuelva el cable del reloj debajo de la lengüeta delantera y del borde inferior trasero (Fig. A). Hale el cable y asegure con el clip de tapón. Las unidades se pueden apilar para el transporte y el almacenamiento. Cuando se transportan en un vehículo, fije la unidad(es) con cuidado para evitar el deslizamiento y daños en la unidad y/o lesiones a los pasajeros del vehículo. Mantenga la unidad seca. No exponga la unidad a la lluvia o nieve.

MANTENIMIENTO

¡ADVERTENCIA! Desenchufe la unidad antes de realizar cualquier tipo de mantenimiento.

Antes de cada uso

Inspeccione el cable de alimentación. Si el cable está dañado, no lo use. Sujete siempre el enchufe, no el cable, para desconectar.

Según sea necesario

El exterior se puede limpiar con una solución suave de detergente. Asegúrese de que la carcasa esté completamente seca antes de usarla. Para limpiar el interior, consulte la Fig. C para obtener instrucciones.

PARA SERVICIO LLAME AL DISTRIBUIDOR LOCAL o al Departamento de Servicio Legend Brands 800-932-3030.

Asegúrese de visitar warranty.legendbrandsrestoration.com y registre su compra. Su registro nos ayudará a ofrecerle información actualizada del producto según sea necesario.

ADVERTENCIA: Este producto puede exponerlo a sustancias químicas entre las que se incluyen plomo y ftalatos, los cuales son considerados en el estado de California como causantes de

cáncer, defectos congénitos u otros daños durante la gestación. Para obtener más información, visite P65Warnings.ca.gov

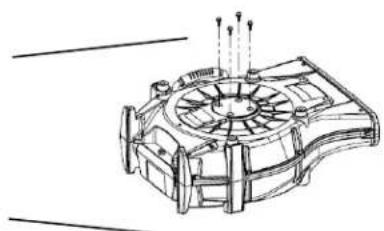

Fig. C: Desmontaje

Para desmontar para la limpieza: -

1. Coloque la unidad sobre su parte superior (boca abajo). Retire los 4 pernos del ventilador de la parte inferior de la unidad
2. Gire la unidad hacia arriba y retire los 14 tornillos alrededor del perimetro de la carcasa superior y la caja eléctrica.
3. Abra la caja eléctrica y alimente el cable del soplador nuevamente a través de la abertura para crear holgura dentro de la carcasa.
4. Levante la carcasa superior de la carcasa y el gabinete eléctrico juntos y voltéclos al lado de la base para exponer el interior de la carcasa.
5. Levante el soplador para tener acceso completo al interior de la carcasa.
6. Invierta los pasos para volver a armar.

IMPORTANTE: Asegúrese de tirar del cable flojo del soplador nuevamente dentro del gabinete eléctrico antes de colocar la tapa en el gabinete eléctrico.

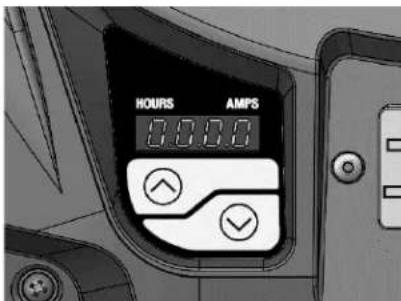

Control de velocidad con pantalla de amperios y horas totales unitarias

HOURS AMPS 0.000

ESPECIFICACIONES

Modelo	Velo 2-Speed	Velo Pro
Peso	19,3 lbs. | 8,8 Kg	21,2 lbs. | 9,6 Kg
Las dimensiones (Profundidad × Ancho× Alto)	24 × 18 × 9.61 × 45,7 × 22,9 cm	24 × 18 × 9.61 × 45,7 × 22,9 cm
Amperaje (115V)	1,7 Amperios (baja)2,1 Amperios (alta)	1,2–1,9 Amperios
Unidad VeloPor Circuito de 15 amperios	Hasta 7 Hasta 10
Alimentación	190.0W (baja)241.5W (alta)	185W
Circulación de aire	511 CFM (baja)885 CFM (alta)	500–885 CFM850–1504 CMH
Presión estática ( H_2O )	1.28 in.(baja)1.7 in. (alta)	1.65 pulg.
Nivel de sonido (prom.)	59,9 dB (baja)71,5 dB (alta)	69 Db
Control	Interruptor de On/Off velocidad 2-speed	Interruptor de On/Off velocidad variable
Longitud de cable	18 Pies. | 5,5 M	18 Pies. | 5,5 M
Ventilador	6 hojas 6 hojas
Construcción	Carcasa moldeada por inyección; rejillas de entrada y salida de alambre de acero.	moldeada por inyección; rejillas de entrada y salida de alambre de acero.
Seguridad	ETL probado según las normas UL / CSA	ETL probado según las normas UL / CSA
Las especificaciones están sujetas a cambios sin previo aviso. Algunas medidas pueden ser aproximadas.
