Type de produit	Convertisseur de support Fast Ethernet
Modèle	506502
Marque	Intellinet Network Solutions
Connecteurs	1 port RJ45 100Base-TX, 1 port fibre duplex SC 100Base-FX
Câbles supportés (cuivre)	UTP/STP Cat3 ou supérieure, EIA/TIA 568
Câbles supportés (fibre)	Multimode 62,5/125 ou 50/125 μm
Distance maximale (fibre)	2 km (1,24 mi) sur fibre 62,5/125 ou 50/125 μm
Distance maximale (cuivre)	100 m (300 ft) sur câble RJ45
Débits supportés	10/100 Mbit/s avec négociation automatique
Alimentation	Adaptateur secteur externe 5 Vcc, 1 A (inclus)
Consommation électrique	2,5 Watts maximum
DEL indicateurs	PWR, 100M, Link/Act (TP et FP), FDX/COL (TP), SD (FP)
Boîtier	Métallique
Dimensions (L x P x H)	107 x 70 x 26 mm (4,2 x 2,8 x 1 in)
Poids	500 g (1,1 lb)
Température de fonctionnement	0 à 70 °C (32 à 158 °F)
Humidité de fonctionnement	10 à 90 % HR, sans condensation
Température de stockage	-45 à 80 °C (-49 à 176 °F)
Longueur d'onde (fibre)	1310 nm
Entretien	Nettoyer avec un chiffon sec et non pelucheux. Débrancher avant nettoyage.
Sécurité	Utiliser uniquement l'adaptateur fourni. Ne pas exposer à l'humidité ou à des températures extrêmes.
Garantie	Consultez www.intellinet-network.com/warranty
Informations générales	Conforme à la directive R&TTE 1999/5/CE. Recyclage selon DEEE.

FOIRE AUX QUESTIONS - 506502 Intellinet

Comment connecter le convertisseur 506502 au réseau ?

Branchez le port RJ45 du convertisseur à un commutateur Ethernet ou à un périphérique réseau à l'aide d'un câble Cat5e ou supérieur. Le convertisseur négocie automatiquement le meilleur débit (10/100 Mbit/s).

Comment relier deux convertisseurs par fibre optique ?

Utilisez deux câbles de fibre multimode 62,5/125 ou 50/125 μm. Connectez TX du convertisseur 1 à RX du convertisseur 2, et RX du convertisseur 1 à TX du convertisseur 2. La distance maximale est de 2 km.

Quelle alimentation utiliser ?

Utilisez l'adaptateur secteur fourni (5 Vcc, 1 A) ou un équivalent. Branchez-le d'abord au convertisseur, puis à une prise secteur 90-265 V, 50/60 Hz.

Que signifient les DEL ?

PWR : alimentation présente. 100M : liaison à 100 Mbit/s. Link/Act (TP) : liaison active sur RJ45 ; clignote en activité. FDX/COL : full duplex (allumé) ou collisions (clignote). SD : signal optique détecté sur fibre.

Puis-je utiliser un câble monomode avec ce modèle ?

Non, le 506502 est conçu pour la fibre multimode 62,5/125 ou 50/125 μm. Pour la fibre monomode, utilisez le modèle 506526.

Quelle est la distance maximale en cuivre ?

La distance maximale sur câble RJ45 est de 100 mètres (300 pieds) avec un câble Cat5e ou supérieur.

Le convertisseur supporte-t-il le Gigabit ?

Non, le 506502 est un modèle Fast Ethernet (10/100 Mbit/s). Pour le Gigabit, utilisez le modèle 506533.

Comment nettoyer le convertisseur ?

Débranchez l'alimentation, puis nettoyez le boîtier avec un chiffon sec et non pelucheux. N'utilisez pas de produits chimiques.

Que faire en cas de non-fonctionnement ?

Vérifiez l'alimentation (DEL PWR), les connexions RJ45 et fibre, et que les câbles sont bien insérés. Assurez-vous que les deux convertisseurs sont compatibles (même type de fibre et débit).

Où trouver la garantie ?

Les informations de garantie sont disponibles sur le site www.intellinet-network.com/warranty.

MODE D'EMPLOI 506502 Intellinet

Merci d'avoir acheté le Convertisseur de support Fast Ethernet INTELLINET NETWORK SOLUTIONS™, modèle 506502, 506519 ou 506526; ou Convertisseur de support Gigabit Ethernet, modèle 506533.

Les convertisseurs de support connectent deux réseaux Ethernet sur de plus grandes distances via des câbles de fibre optique.

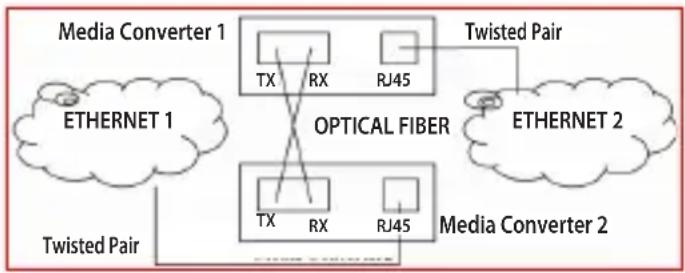

Paires torsadées – RJ45

Connectez le port UTP du convertisseur à un port RJ45 du réseau; p. ex. à un commutateur Ethernet. Du câblage Cat5e ou supérieur est recommandé. Les modèles 506502, 506519 et 506526 peuvent être connectés à des ports 10 Mbit/s ou 100 Mbit/s. La négociation automatique intégrée assure que la liaison est établie au meilleur débit possible. Cependant, le convertisseur Gigabit (modèle 506533) peut être connecté seulement à un port Gigabit Ethernet 1000 Mbit/s.

Fibre optique

Comme indiqué ci-dessus, deux câbles de fibre optique doivent être connectés entre deux convertisseurs de support idéalement identiques. Établissez une connexion du convertisseur 1 TX au convertisseur 2 RX et du convertisseur 1 RX au convertisseur 2 TX. Les longueurs maximales et spécifications de câble de fibre dépendent au modèle (cf. spécifications).

Alimentation

Branchez l'adaptateur secteur 5 V DC à la prise d'entrée du convertisseur et puis à une prise d'alimentation régulière (90 – 265 V, 50/60 Hz). Utilisez uniquement l'adaptateur secteur inclus ou un correspondant aux spécifications (puissance de sortie 5 Vcc, au moins 1 A).

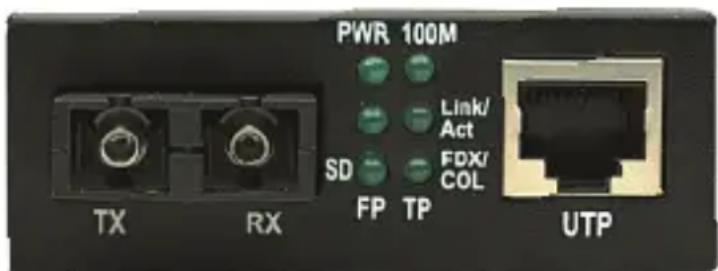

DEL (MODELES FAST ETHERNET: 506502, 506519, 506526)

PWR — Allumée si l'adaptateur secteur est connecté. 100M — Allumée en cas de liaison 100 Mbit/s à la connexion paires torsadées; pas allumée en cas de liaison 10 Mbit/s ou d'aucune liaison.

Link/Act (TP = RJ45; FP = Fibre) — Allumée en cas de liaison active; clignotant en cas de transmission de données; pas allumée s'il n'y a pas de liaison de réseau active.

FDX/COL (for TP/RJ45) — Allumée en cas de connexion Full duplex; clignotant en cas de collisions de données; pas allumée en cas de half duplex.

SD (pour FP/Fibre) — Allumée si signal optique est détecté; autrement pas allumée.

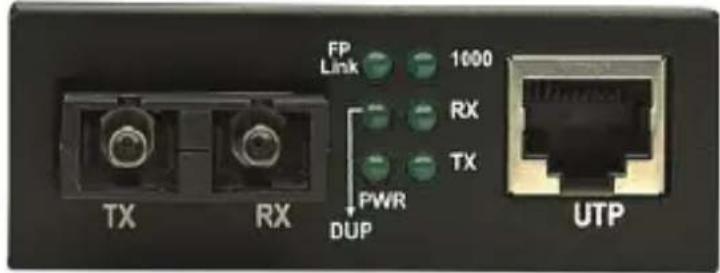

DEL (modèle gigabit ethernet: 506533)

PWR — Allumée si l'adaptateur secteur est connecté.

1000 — Allumée en cas de liaison 1000 Mbit/s à la connexion paires torsadées; pas allumée en cas d'aucune liaison.

FP Link 1000 TX RX RX PWR DUP UTP

TX — Allumée en cas de transmission de données.

RX — Allumée en cas de transmission de données.

FP Link — Allumée si la liaison à la connexion de fibre est établie; pas allumée en cas d'aucune liaison.

DUP — Allumée en cas de connexion Full duplex, pas allumée en cas de half duplex.

Spécifications

• Supports pris en charge (506502, 506519) :

- UTP/STP RJ45 100Base-TX Cat3 ou supérieure, EIA/TIA 568

- Fibre 100Base-FX multimode 62,5/125 ou 50/125 μm

• Supports pris en charge (506526) :

- UTP/STP RJ45 100Base-TX Cat3 ou supérieure, EIA/TIA 568

- Fibre 100Base-FX monomode 9/125 μm

• Supports pris en charge (506533) :

- UTP/STP RJ-45 1000Base-T CAT5e ou version supérieure

- Fibre 1000Base SX multimode 50/125 μm, 62,5/125 μm et 100/140 μm

- Connecteurs (506502, 506519) :

- Port RJ45 100Base-TX

- Port fibre duplex SC 100Base-FX (506502)

- Port fibre duplex ST 100Base-FX (506519)

- Connecteurs (506526) :

- Port RJ45 100Base-TX

- Port fibre duplex SC 100Base-FX

- Connecteurs (506533) :

- Port RJ45, 1000Base-T

- Port fibre duplex SC, 1000Base-SX

• Distances (506502, 506519):

- 2 km/1,24 mi sur câble fibre 62,5/125 ou 50/125 μm

- 100 m/300 ft (cordon RJ45)

- Distances (506526):

- 40 km (24,8 mi) sur câble fibre 9/125 μm

- 100 m/300 ft (cordon RJ45)

• Distances (506533):

- 220 m/720 ft sur câble fibre 62,5/125 μm

- 550 m/1 800 ft sur câble fibre 50/125 μm

- 100 m (cordon RJ45)

- Longueur d'onde (506502, 506519, 506526) : 1310 nm

• Longueur d'onde (506533) : 850 nm

Alimentation

- Adaptateur secteur externe, 5 Vcc, 1 A

- Consommation: 2,5 Watts (maximum)

Caractéristiques environnementales

- Boîtier métallique

- Dimensions: P 107 x L 70 x H 26 mm (4,2 x 2,8 x 1 in)

- Poids: 500 g (1,1 lb)

- Température de fonctionnement (506502, 506519, 506526): 0 – 70°C (32 – 158°F)

- Température de fonctionnement (506533) : 0 - 60°C (32 - 140°F)

- Humidité de fonctionnement : 10 – 90 % d'humidité relative, sans condensation

- Température de stockage : -45 – 80°C (-49 – 176°F)

WASTE Electrical & electronic equipment

Ce symbole sur le produit ou son emballage signifie que ce produit ne doit pas être traité comme un déchet ménager. Conformément à la Directive 2002/96/EC sur les déchets d'équipements électriques et électroniques (DEEE), ce produit électrique ne doit en aucun cas être mis au rebut sous forme de déchet municipal non trié. Veuillez vous débarrasser de ce produit en le renvoyant à son point de vente ou au point de ramassage local dans votre municipalité, à des fins de recyclage.

FRANÇAIS: Pour consulter les informations sur la garantie, visitez www. intellinet-network. com/warranty.

Cet appareil satisfait aux exigences de la directive R&TTE 1999/5/CE.

INTELLINET NETWORK SOLUTIONS ^TM offre un assortiment complet de produits de réseau actifs et passifs. Pour plus d'informations veuillez contacter votre revendeur ou utiliser la page d'accueil www. intellinet-network. com.

Tous les produits mentionnés sont des marques commerciales ou des marques déposées de leurs propriétaires respectifs.
