506533 - Convertisseur audio/vidéo Intellinet - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Convertisseur de support Gigabit Ethernet
Marque	Intellinet
Modèle	506533
Catégorie	Convertisseur audio/vidéo
Connectivité	1 x RJ45 1000Base-T, 1 x port fibre duplex SC 1000Base-SX
Supports fibre	Multimode 50/125 µm, 62,5/125 µm, 100/140 µm
Distance maximale (fibre)	220 m (62,5/125 µm), 550 m (50/125 µm)
Distance maximale (cuivre)	100 m (câble Cat5e ou supérieur)
Longueur d'onde	850 nm
Alimentation	Adaptateur secteur externe 5 Vcc, 1 A
Consommation	2,5 W maximum
Dimensions	107 x 70 x 26 mm
Poids	500 g
Température de fonctionnement	0 – 60 °C
Humidité de fonctionnement	10 – 90 % HR (sans condensation)
Température de stockage	-45 – 80 °C
Indicateurs lumineux	PWR, 1000, TX, RX, FP Link, DUP
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux. Débrancher avant nettoyage.
Sécurité	Respecter la directive DEEE (2002/96/EC). Ne pas jeter aux ordures ménagères.
Garantie	Consulter www.intellinet-network.com/warranty
Pièces détachées	Adaptateur secteur fourni, câbles non inclus.

FOIRE AUX QUESTIONS - 506533 Intellinet

Comment connecter le convertisseur 506533 ?

Connectez le port RJ45 à un commutateur Gigabit Ethernet (1000 Mbit/s). Reliez les ports fibre SC de deux convertisseurs identiques en croisant TX/RX.

Quels types de câbles fibre sont supportés ?

Le modèle 506533 supporte la fibre multimode 50/125 µm, 62,5/125 µm et 100/140 µm via un connecteur duplex SC.

Quelle est la distance maximale avec câble fibre ?

Jusqu'à 220 m avec une fibre 62,5/125 µm et jusqu'à 550 m avec une fibre 50/125 µm.

Puis-je utiliser ce convertisseur avec un réseau 100 Mbit/s ?

Non, le modèle 506533 est un convertisseur Gigabit et doit être connecté à un port 1000 Mbit/s. Pour un réseau 100 Mbit/s, utilisez les modèles 506502, 506519 ou 506526.

Que signifient les voyants lumineux ?

PWR : alimentation. 1000 : liaison 1000 Mbit/s. TX/RX : transmission de données. FP Link : liaison fibre établie. DUP : mode full duplex.

Quelle alimentation est requise ?

Un adaptateur secteur externe 5 Vcc, 1 A. Utilisez uniquement celui fourni ou un modèle équivalent.

Le convertisseur est-il compatible avec des câbles Cat5 ?

Non, pour une liaison Gigabit, un câble Cat5e ou supérieur est recommandé.

Comment tester la connexion fibre ?

Vérifiez que le voyant FP Link est allumé. Si éteint, inversez les connexions TX/RX sur un côté ou vérifiez les câbles.

Quelles sont les dimensions et le poids ?

Dimensions : 107 x 70 x 26 mm. Poids : 500 g.

Comment recycler l'appareil en fin de vie ?

Ne le jetez pas aux ordures ménagères. Rapportez-le à un point de collecte DEEE ou au revendeur pour recyclage.

MODE D'EMPLOI 506533 Intellinet

Merci d'avoir acheté le Convertisseur de support Fast Ethernet INTELLINET NETWORK SOLUTIONS™, modèle 506502, 506519 ou 506526; ou Convertisseur de support Gigabit Ethernet, modèle 506533.

Les convertisseurs de support connectent deux réseaux Ethernet sur de plus grandes distances via des câbles de fibre optique.

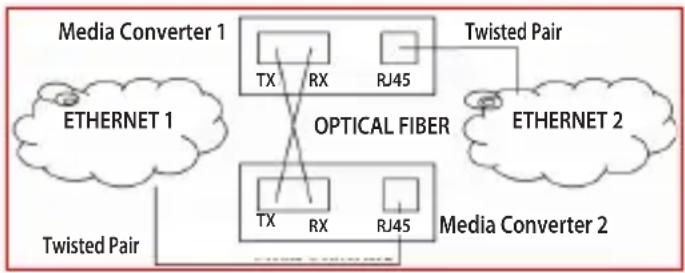

Paires torsadées – RJ45

Connectez le port UTP du convertisseur à un port RJ45 du réseau; p. ex. à un commutateur Ethernet. Du câblage Cat5e ou supérieur est recommandé. Les modèles 506502, 506519 et 506526 peuvent être connectés à des ports 10 Mbit/s ou 100 Mbit/s. La négociation automatique intégrée assure que la liaison est établie au meilleur débit possible. Cependant, le convertisseur Gigabit (modèle 506533) peut être connecté seulement à un port Gigabit Ethernet 1000 Mbit/s.

Fibre optique

Comme indiqué ci-dessus, deux câbles de fibre optique doivent être connectés entre deux convertisseurs de support idéalement identiques. Établissez une connexion du convertisseur 1 TX au convertisseur 2 RX et du convertisseur 1 RX au convertisseur 2 TX. Les longueurs maximales et spécifications de câble de fibre dépendent au modèle (cf. spécifications).

Alimentation

Branchez l'adaptateur secteur 5 V DC à la prise d'entrée du convertisseur et puis à une prise d'alimentation régulière (90 – 265 V, 50/60 Hz). Utilisez uniquement l'adaptateur secteur inclus ou un correspondant aux spécifications (puissance de sortie 5 Vcc, au moins 1 A).

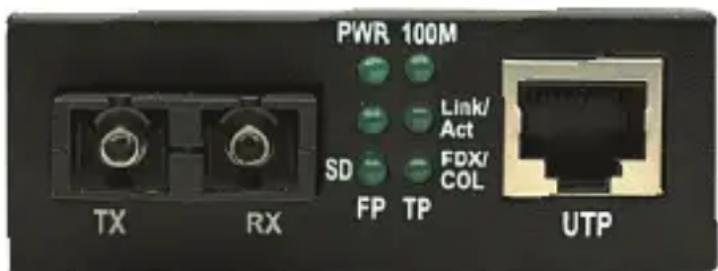

DEL (MODELES FAST ETHERNET: 506502, 506519, 506526)

PWR — Allumée si l'adaptateur secteur est connecté. 100M — Allumée en cas de liaison 100 Mbit/s à la connexion paires torsadées; pas allumée en cas de liaison 10 Mbit/s ou d'aucune liaison.

Link/Act (TP = RJ45; FP = Fibre) — Allumée en cas de liaison active; clignotant en cas de transmission de données; pas allumée s'il n'y a pas de liaison de réseau active.

FDX/COL (for TP/RJ45) — Allumée en cas de connexion Full duplex; clignotant en cas de collisions de données; pas allumée en cas de half duplex.

SD (pour FP/Fibre) — Allumée si signal optique est détecté; autrement pas allumée.

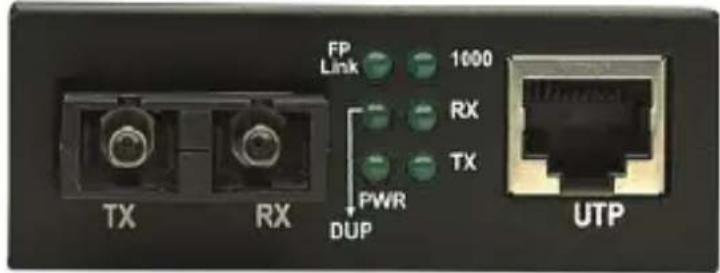

DEL (modèle gigabit ethernet: 506533)

PWR — Allumée si l'adaptateur secteur est connecté.

1000 — Allumée en cas de liaison 1000 Mbit/s à la connexion paires torsadées; pas allumée en cas d'aucune liaison.

FP Link 1000 TX RX RX PWR DUP UTP

TX — Allumée en cas de transmission de données.

RX — Allumée en cas de transmission de données.

FP Link — Allumée si la liaison à la connexion de fibre est établie; pas allumée en cas d'aucune liaison.

DUP — Allumée en cas de connexion Full duplex, pas allumée en cas de half duplex.

Spécifications

• Supports pris en charge (506502, 506519) :

- UTP/STP RJ45 100Base-TX Cat3 ou supérieure, EIA/TIA 568

- Fibre 100Base-FX multimode 62,5/125 ou 50/125 μm

• Supports pris en charge (506526) :

- UTP/STP RJ45 100Base-TX Cat3 ou supérieure, EIA/TIA 568

- Fibre 100Base-FX monomode 9/125 μm

• Supports pris en charge (506533) :

- UTP/STP RJ-45 1000Base-T CAT5e ou version supérieure

- Fibre 1000Base SX multimode 50/125 μm, 62,5/125 μm et 100/140 μm

- Connecteurs (506502, 506519) :

- Port RJ45 100Base-TX

- Port fibre duplex SC 100Base-FX (506502)

- Port fibre duplex ST 100Base-FX (506519)

- Connecteurs (506526) :

- Port RJ45 100Base-TX

- Port fibre duplex SC 100Base-FX

- Connecteurs (506533) :

- Port RJ45, 1000Base-T

- Port fibre duplex SC, 1000Base-SX

• Distances (506502, 506519):

- 2 km/1,24 mi sur câble fibre 62,5/125 ou 50/125 μm

- 100 m/300 ft (cordon RJ45)

- Distances (506526):

- 40 km (24,8 mi) sur câble fibre 9/125 μm

- 100 m/300 ft (cordon RJ45)

• Distances (506533):

- 220 m/720 ft sur câble fibre 62,5/125 μm

- 550 m/1 800 ft sur câble fibre 50/125 μm

- 100 m (cordon RJ45)

- Longueur d'onde (506502, 506519, 506526) : 1310 nm

• Longueur d'onde (506533) : 850 nm

Alimentation

- Adaptateur secteur externe, 5 Vcc, 1 A

- Consommation: 2,5 Watts (maximum)

Caractéristiques environnementales

- Boîtier métallique

- Dimensions: P 107 x L 70 x H 26 mm (4,2 x 2,8 x 1 in)

- Poids: 500 g (1,1 lb)

- Température de fonctionnement (506502, 506519, 506526): 0 – 70°C (32 – 158°F)

- Température de fonctionnement (506533) : 0 - 60°C (32 - 140°F)

- Humidité de fonctionnement : 10 – 90 % d'humidité relative, sans condensation

- Température de stockage : -45 – 80°C (-49 – 176°F)

WASTE Electrical & electronic equipment

Ce symbole sur le produit ou son emballage signifie que ce produit ne doit pas être traité comme un déchet ménager. Conformément à la Directive 2002/96/EC sur les déchets d'équipements électriques et électroniques (DEEE), ce produit électrique ne doit en aucun cas être mis au rebut sous forme de déchet municipal non trié. Veuillez vous débarrasser de ce produit en le renvoyant à son point de vente ou au point de ramassage local dans votre municipalité, à des fins de recyclage.

FRANÇAIS: Pour consulter les informations sur la garantie, visitez www. intellinet-network. com/warranty.

Cet appareil satisfait aux exigences de la directive R&TTE 1999/5/CE.

INTELLINET NETWORK SOLUTIONS ^TM offre un assortiment complet de produits de réseau actifs et passifs. Pour plus d'informations veuillez contacter votre revendeur ou utiliser la page d'accueil www. intellinet-network. com.

Tous les produits mentionnés sont des marques commerciales ou des marques déposées de leurs propriétaires respectifs.
