Type de produit	Système de contrôle d'accès
Marque	Vimar
Modèle	ELVOX 8016
Alimentation	11 Vcc fournis par l'alimentateur Art. 6582
Nombre de codes programmables	100 codes (8 chiffres maximum)
Sorties	Sortie relais (puissance) et sortie open collector (pour relais externe)
Fonctions principales	Contrôle d'accès par code, deux sorties programmables, mode temporisé ou On/Off
Temps d'activation	Programmable jusqu'à 9999 secondes
Indicateurs visuels	DEL verte (code valide) et DEL rouge (code erroné)
Dimensions approximatives	Environ 100 x 50 x 20 mm (selon la configuration modulaire)
Poids approximatif	100 g
Matériau	Plastique (module de la série 8000)
Protection	Cadres anti-pluie disponibles en option
Installation	Encastrée ou en saillie, avec châssis porte-modules Art. 8081-8084 et boîtiers Art. 9311/9312/9314
Température de fonctionnement	Non spécifiée, usage intérieur/extérieur protégé
Conformité	Directive EMC, normes EN 61000-6-1 et EN 61000-6-3
Sécurité	Mot de passe par défaut 123, accès sans mot de passe via pont PIN_P
Entretien	Nettoyer avec un chiffon sec, sans solvants
Réparabilité	Réparation par personnel qualifié
Garantie	Garantie légale, consultez le revendeur

FOIRE AUX QUESTIONS - ELVOX 8016 Vimar

Quel est le nombre maximum de codes programmables sur le ELVOX 8016 ?

Le système permet de programmer jusqu'à 100 codes différents, chacun pouvant comporter jusqu'à 8 chiffres.

Comment programmer un nouveau code d'accès ?

Appuyez simultanément sur R et 5 jusqu'à clignotement alterné des DEL. Entrez le mot de passe (123 par défaut) dans les 10 secondes, appuyez sur C. Choisissez la sortie (1, 2 ou 3 pour les deux) et appuyez sur C. Composez le nouveau code (jusqu'à 8 chiffres) et appuyez sur C.

Comment changer le mot de passe ?

Appuyez simultanément sur R et 1 jusqu'à clignotement. Entrez l'ancien mot de passe dans les 10 secondes, appuyez sur C. Composez le nouveau mot de passe (8 chiffres max) et appuyez sur C.

Comment régler le temps d'activation d'une sortie ?

Pour la sortie 1 : appuyez sur R et 3 ; pour la sortie 2 : appuyez sur R et 4. Entrez le mot de passe, appuyez sur C, composez le temps en secondes (max 9999) et appuyez sur C.

Comment annuler un code spécifique ?

Appuyez simultanément sur R et 2 jusqu'à clignotement. Entrez le mot de passe, appuyez sur C. Composez le code à annuler et appuyez sur C.

Comment annuler tous les codes enregistrés ?

Appuyez sur R et 2, entrez le mot de passe, appuyez sur C. Ensuite, appuyez sur R + 2 pendant 10 secondes jusqu'à ce que le clavier clignote. Tous les codes sont effacés.

Que faire si j'ai oublié le mot de passe ?

Vous pouvez accéder à la programmation sans mot de passe en établissant une connexion entre les deux contacts PIN_P derrière la plaque à bornes. Ensuite, appuyez sur R et 7, puis la combinaison de programmation souhaitée et appuyez sur C sans entrer de mot de passe.

Comment configurer le mode On/Off au lieu du mode temporisé ?

Appuyez sur R et 6, entrez le mot de passe, appuyez sur C. Composez le numéro correspondant à la combinaison souhaitée : 1 = temporisée/temporisée, 2 = temporisée/On/Off, 3 = On/Off/temporisée, 4 = On/Off/On/Off. Appuyez sur C pour valider.

Quelles sont les sorties disponibles sur le module 8016 ?

Le module dispose de deux sorties : une sortie relais de puissance (bornes C1-A1) et une sortie open collector (borne OC) pour piloter un relais externe (Art. 170/001).

Quelle alimentation est nécessaire pour le ELVOX 8016 ?

Le module nécessite une alimentation externe 11 Vcc fournie par l'alimentateur Art. 6582 de Vimar. Les bornes + et - sont prévues à cet effet.

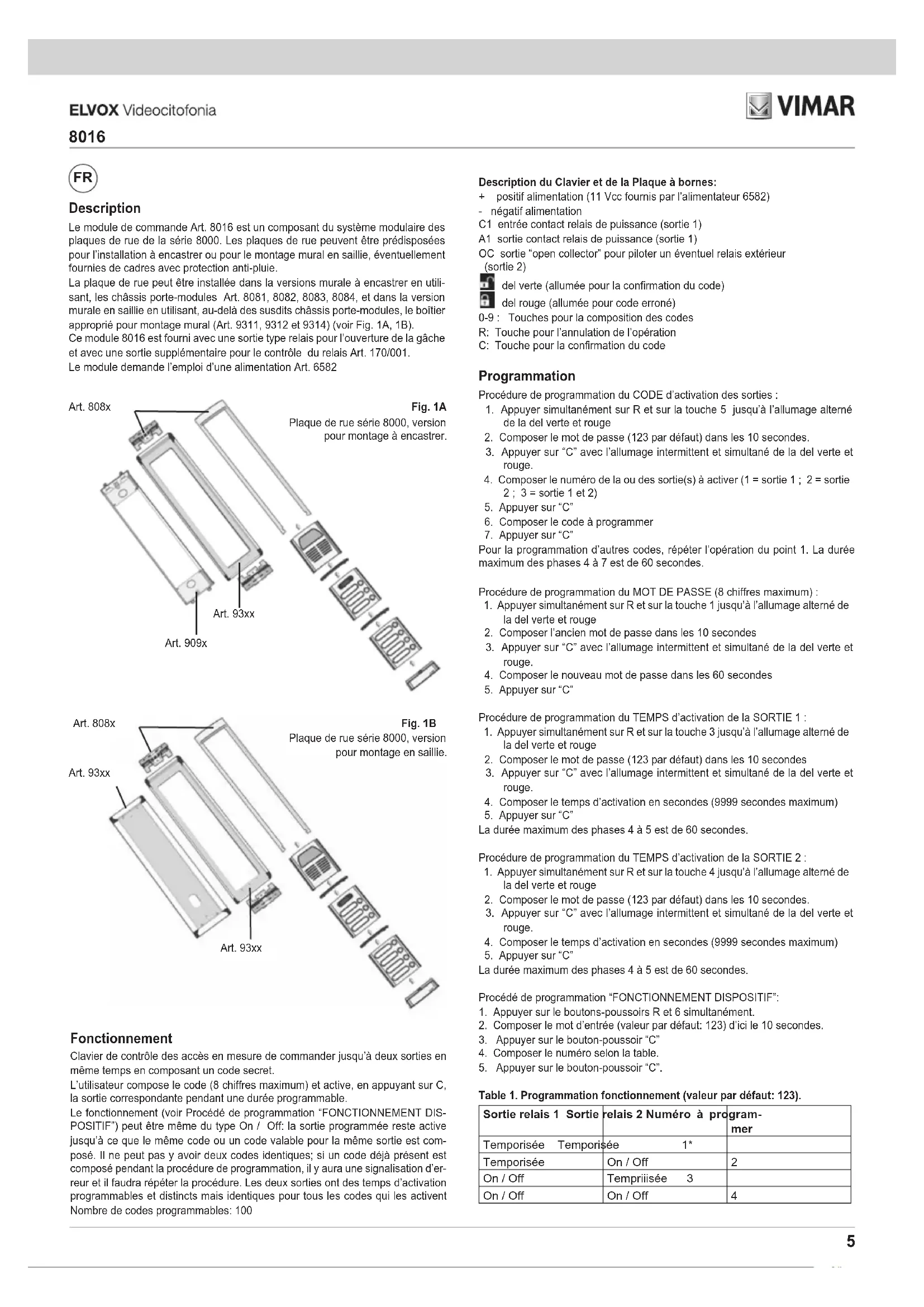

MODE D'EMPLOI ELVOX 8016 Vimar

Module clavier gâche

Le module de commande Art. 8016 est un composant du système modulaire des plaques de rue de la série 8000. Les plaques de rue peuvent être prédisposées pour l'installation à encastrer ou pour le montage mural en saillie, éventuellement fournies de cadres avec protection anti-pluie.

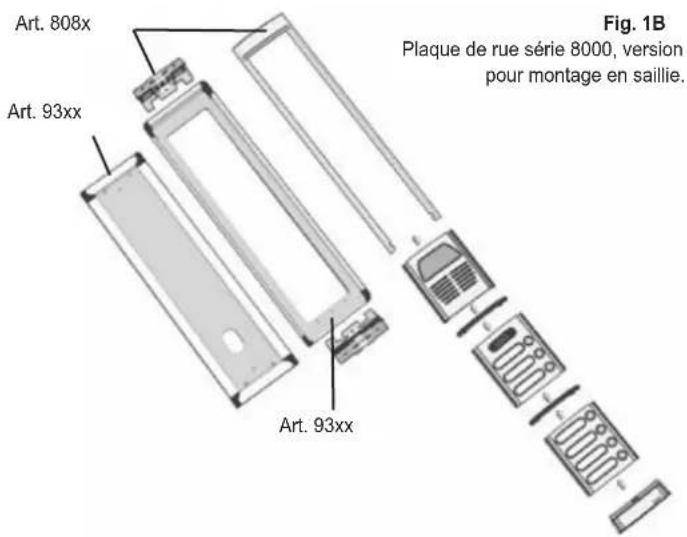

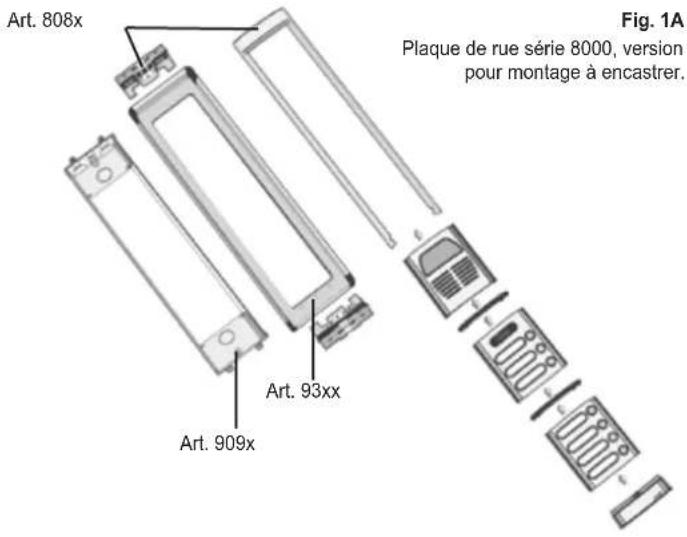

La plaque de rue peut être installée dans la versions murale à encastrer en utilisant, les châssis porte-modules Art. 8081, 8082, 8083, 8084, et dans la version murale en saillie en utilisant, au-delà des susdits châssis porte-modules, le boîtier approprié pour montage mural (Art. 9311, 9312 et 9314) (voir Fig. 1A, 1B).

Ce module 8016 est fourni avec une sortie type relais pour l'ouverture de la gâche et avec une sortie supplémentaire pour le contrôle du relais Art. 170/001.

Le module demande l'emploi d'une alimentation Art. 6582

Fonctionnement

Clavier de contrôle des accès en mesure de commander jusqu'à deux sorties en même temps en composant un code secret.

L'utilisateur compose le code (8 chiffres maximum) et active, en appuyant sur C, la sortie correspondante pendant une durée programmable.

Le fonctionnement (voir Procédé de programmation "FONCTIONNEMENT DISPOSITIF") peut être même du type On / Off: la sortie programmée reste active jusqu'à ce que le même code ou un code valable pour la même sortie est composé. Il ne peut pas y avoir deux codes identiques; si un code déjà présent est composé pendant la procédure de programmation, il y aura une signalisation d'erreur et il faudra répéter la procédure. Les deux sorties ont des temps d'activation programmables et distincts mais identiques pour tous les codes qui les activent Nombre de codes programmables: 100

Description du clavier et de la plaque à bornes:

+ positif alimentation (11 Vcc fournis par l'alimentateur 6582) - négatif alimentation

C1 entrée contact relais de puissance (sortie 1)

A1 sortie contact relais de puissance (sortie 1)

OC sortie "open collector" pour piloter un éventuel relais extérieur (sortie 2)

del verte (allumée pour la confirmation du code) del rouge (allumée pour code erroné)

0-9 : Touches pour la composition des codes

R: Touche pour l'annulation de l'opération

C: Touche pour la confirmation du code

Programmation

Procédure de programmation du CODE d'activation des sorties :

1. Appuyer simultanément sur R et sur la touche 5 jusqu'à l'allumage alterné de la del verte et rouge
2. Composer le mot de passe (123 par défaut) dans les 10 secondes.
3. Appuyer sur "C" avec l'allumage intermittent et simultané de la del verte et rouge.
4. Composer le numéro de la ou des sortie(s) à activer (1 = sortie 1; 2 = sortie 2; 3 = sortie 1 et 2)
5. Appuyer sur "C"
6. Composer le code à programmer
7. Appuyer sur "C"

Pour la programmation d'autres codes, répéter l'opération du point 1. La durée maximum des phases 4 à 7 est de 60 secondes.

Procédure de programmation du MOT DE PASSE (8 chiffres maximum) :

1. Appuyer simultanément sur R et sur la touche 1 jusqu'à l'allumage alterné de la del verte et rouge
2. Composer l'ancien mot de passe dans les 10 secondes
3. Appuyer sur "C" avec l'allumage intermittent et simultané de la del verte et rouge.
4. Composer le nouveau mot de passe dans les 60 secondes
5. Appuyer sur "C"

Procédure de programmation du TEMPS d'activation de la SORTIE 1 :

1. Appuyer simultanément sur R et sur la touche 3 jusqu'à l'allumage alterné de la del verte et rouge
2. Composer le mot de passe (123 par défaut) dans les 10 secondes
3. Appuyer sur "C" avec l'allumage intermittent et simultané de la del verte et rouge.
4. Composer le temps d'activation en secondes (9999 secondes maximum)
5. Appuyer sur "C"

La durée maximum des phases 4 à 5 est de 60 secondes.

Procédure de programmation du TEMPS d'activation de la SORTIE 2 :

1. Appuyer simultanément sur R et sur la touche 4 jusqu'à l'allumage alterné de la del verte et rouge
2. Composer le mot de passe (123 par défaut) dans les 10 secondes.
3. Appuyer sur "C" avec l'allumage intermittent et simultané de la del verte et rouge.
4. Composer le temps d'activation en secondes (9999 secondes maximum)
5. Appuyer sur "C"

La durée maximum des phases 4 à 5 est de 60 secondes.

Procédé de programmation "FONCTIONNEMENT DISPOSITIF":

1. Appuyer sur le boutons-poussoirs R et 6 simultanément.
2. Composer le mot d'entrée (valeur par défaut: 123) d'ici le 10 secondes.
3. Appuyer sur le bouton-poussoir "C"
4. Composer le numéro selon la table.
5. Appuyer sur le bouton-poussoir "C".

Table 1. Programmation fonctionnement (valeur par défaut: 123).

Sortie relais 1 Sortie	relais 2 Numéro à pro	gram-mer
Temporisée Temporisée	1*
Temporisée	On / Off	2
On / Off	Tempriiisée 3
On / Off	On / Off	4

Le temps maximum pour les phases 4 et 5 est de 60 secondes.

Procédure d'ANNULATION d'1 code :

1. Appuyer simultanément sur R et sur la touche 2 jusqu'à l'allumage alterné de la del verte et rouge
2. Composer le mot de passe (123 par défaut) dans les 10 secondes.
3. Appuyer sur "C" avec l'allumage intermittent et simultané de la del verte et rouge.
4. Composer le code à annuler
5. Appuyer sur "C" Pour la programmation d'autres codes, répéter l'opération du point 1. La durée maximum des phases 4 à 5 est de 60 secondes.

Procédure d'ANNULATION de TOUS les codes :

1. Appuyer simultanément sur R et sur la touche 2 jusqu'à l'allumage alterné de la del verte et rouge
2. Composer le mot de passe (123 par défaut) dans les 10 secondes.
3. Appuyer sur "C" avec l'allumage intermittent et simultané de la del verte et rouge.
4. Appuyer sur R + 2 pendant 10 secondes (le clavier clignotera) La durée maximum de la phase 4 est de 60 secondes.

Accès à la programmation sans MOT de PASSE:

1. Établir une connexion entre les deux contacts PIN_P situés derrière la plaque à bornes (Fig. 2)
2. Appuyer simultanément sur R et sur la touche 7 (simultanément jusqu'à l'al-lumage avec clignotement de la del rouge)
3. Appuyer sur la combinaison de touches adéquate pour la programmation voulue comme indiqué au point 1 des options précédentes (par exemple, R + 5 pour programmer une sortie)
4. Appuyer sur C sans composer le mot de passe
5. Suivre les procédures préalablement décrites à partir du point 4.
6. Enlever la connexion entre les deux contacts PIN_P à la fin de la programmation.

Fig. 2

Exemple : programmation de l'activation de la sortie 1 avec le nombre 11223344 pendant six secondes

Appuyer simultanément sur R et sur la touche 5, composer le mot de passe et appuyer sur C, appuyer sur la touche 1 puis sur C, composer le nombre 11223344 et appuyer ensuite sur C. Appuyer simultanément sur R et sur la touche 3, composer le mot de passe et appuyer sur C, appuyer sur la touche 6 puis sur C.

Télécharger le manuel d'instructions sur le site www. vimar. com

Règles d'installation

L'installation doit être confiée a des personnel qualifies et executee conformement aux dispositions qui regissent l'installation du matériel électrique en vigueur dans le pays concerne.

Conformité aux normes

Directive EMC

Normes EN 61000-6-1 et EN 61000-6-3.

Règlement REACH (EU) n° 1907/2006 – art.33. Le produit pourrait contenir des traces de plomb.
