Type de produit	Platine de rue modulaire pour portier électrique et visiophone
Marque	Vimar
Modèle	ELVOX 80C3
Série	8000
Matériau	Aluminium extrudé avec peinture résistante aux agents atmosphériques et technopolymères
Installation	À encastrement mural (avec cadre anti-pluie optionnel) ou en extérieur (avec boîtier adapté)
Modularité	Châssis porte-modules disponible en 1 module (Art. 8081), 2 modules (Art. 8082) ou 3 modules (Art. 8083)
Alimentation	Basse tension (12-24 V AC/DC) selon configuration
Fonctions principales	Communication audio (pleine duplex) et vidéo (couleur), contrôle d'accès par boutons et/ou badge, modularité pour extensibilité
Normes	Directive EMC ; EN 60065, EN 61000-6-1, EN 61000-6-3
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec, ne pas utiliser de solvants ni d'abrasifs
Sécurité	Installation réservée à un personnel qualifié ; respect des normes électriques nationales
Pièces détachées et réparabilité	Pièces détachées disponibles via le SAV Vimar ; réparation par un technicien agréé
Informations générales	Produit conforme DEEE ; en fin de vie, remettre à un centre de collecte séparée
Garantie	Garantie légale de conformité (2 ans en France)

FOIRE AUX QUESTIONS - ELVOX 80C3 Vimar

Comment installer la platine de rue ELVOX 80C3 ?

L'installation doit être confiée à un personnel qualifié et réalisée conformément aux normes électriques en vigueur. La platine peut être encastrée dans le mur (avec cadre anti-pluie optionnel) ou montée en extérieur à l'aide d'un boîtier adapté.

Quelle est l'alimentation nécessaire pour le ELVOX 80C3 ?

L'alimentation est typiquement en basse tension (12-24 V AC/DC). Veuillez vérifier le schéma de câblage fourni avec votre système.

Puis-je ajouter des modules supplémentaires à la platine ?

Oui, le système est modulaire. Utilisez les châssis porte-modules disponibles en version 1, 2 ou 3 modules (Art. 8081/8082/8083) et les cadres cache-trou série 81XX ou protections anti-pluie série 82XX pour juxtaposer plusieurs châssis.

Comment accéder à l'étiquette porte-noms ?

Retirez le porte-étiquette de la partie postérieure de la platine comme illustré dans la notice. Vous pouvez alors insérer ou remplacer le nom.

Le ELVOX 80C3 est-il compatible avec les systèmes vidéo ?

Oui, il peut être configuré en version visiophonique (audio et vidéo) grâce à des modules complémentaires de la série 8000.

Comment entretenir la platine de rue ?

Nettoyez-la avec un chiffon doux et sec. N'utilisez pas de solvants, d'alcool ou de produits abrasifs qui pourraient endommager la peinture.

Que faire en cas de dysfonctionnement ?

Vérifiez les connexions et l'alimentation. Si le problème persiste, contactez le SAV Vimar ou un installateur agréé. Ne tentez pas de réparer vous-même.

Le produit est-il garanti ?

Oui, il bénéficie de la garantie légale de conformité (2 ans en France). Conservez la facture d'achat.

Comment éliminer le produit en fin de vie ?

Ne le jetez pas avec les ordures ménagères. Rapportez-le à un centre de collecte séparée ou au revendeur lors de l'achat d'un produit neuf (pour les produits de moins de 25 cm).

Où télécharger la notice complète du ELVOX 80C3 ?

La notice est disponible gratuitement sur le site de Vimar (www.vimar.com) ou sur des plateformes comme notice-facile.com. Recherchez la référence ELVOX 80C3.

MODE D'EMPLOI ELVOX 80C3 Vimar

Télécharger le manuel d'instructions sur le site www. vimar. com

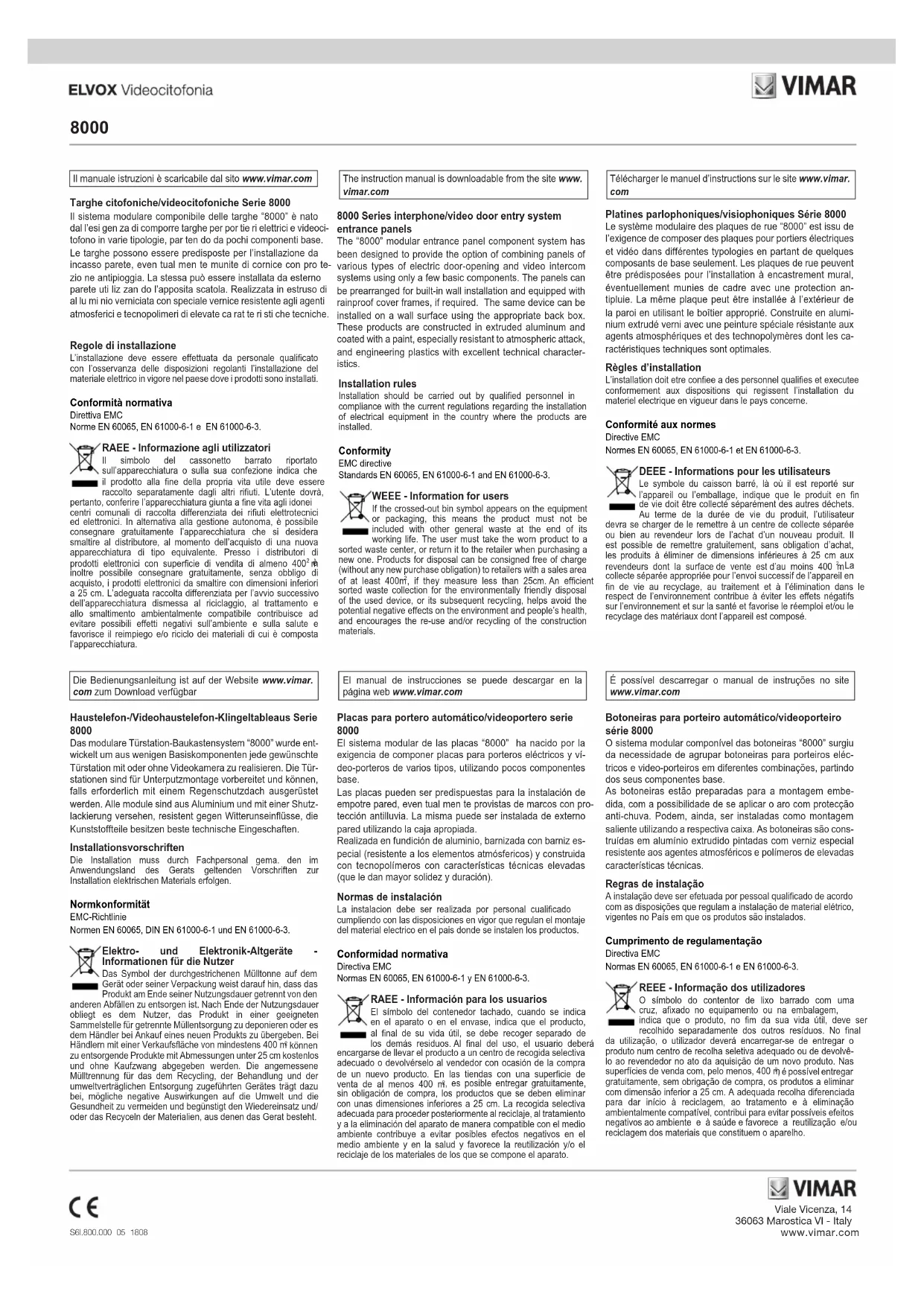

Platines parlophoniques/visiophoniques série 8000

Le système modulaire des plaques de rue "8000" est issu de l'exigence de composer des plaques pour portiers électriques et vidéo dans différentes typologies en partant de quelques composants de base seulement. Les plaques de rue peuvent être prédisposables pour l'installation à encastrement mural, éventuellement munies de cadre avec une protection anti-pluie. La même plaque peut être installée à l'extérieur de la paroi en utilisant le boîtier approprié. Construite en aluminium extrudé verni avec une peinture spéciale résistante aux agents atmosphériques et des technopolymères dont les caractéristiques techniques sont optimales.

Règles d'installation

L'installation doit être confiée a des personnel qualifies et executee conformement aux dispositions qui regissent l'installation du matériel électrique en vigueur dans le pays concerne.

Conformité aux normes

Directive EMC

Normes EN 60065, EN 61000-6-1 et EN 61000-6-3.

DEEE - Informations pour les utilisateurs

Le symbole du caisson barré, là où il est reporté sur l'appareil ou l'emballage, indique que le produit en fin de vie doit être collecté séparément des autres déchets.

Au terme de la durée de vie du produit, l'utilisateur devra se charger de le remettre à un centre de collecte séparée ou bien au revendeur lors de l'achat d'un nouveau produit. Il est possible de remettre gratuitement, sans obligation d'achat, les produits à éliminer de dimensions inférieures à 25 cm aux revendeurs dont la surface de vente est d'au moins 400 mLa collecte séparée appropriée pour l'envoi successif de l'appareil en fin de vie au recyclage, au traitement et à l'élimination dans le respect de l'environnement contribue à éviter les effets négatifs sur l'environnement et sur la santé et favorise le réemploi et/ou le recyclage des matériaux dont l'appareil est composé.

Les modules sont parfaitement insérés dans le châssis porte-modules, comme illustré:

Insertion des modules et des

séparateurs de modules(détail A).

Fermeture du châssis

Ouverture du châssis. Manoeuvrer avec un tournevis sur la partie postérieure de la tête inférieure (voir particulier).

Insertion sur le châssis por te-poussoirs des composants internes.

Vue éclatée de plaque de rue pour

interphone-vidéo à encastrement mural.

Les châssis porte-modules sont disponibles dans la version à 1 module (Art. 8081), à 2 modules (Art. 8082) et à 3 modules (Art. 8083); ils peuvent être juxtaposés en utilisant les cadres cache-trou, série 81XX, ou les protections antipluie série 82XX.

Vue éclatée de plaque de rue pour portier électrique d'extérieur.

Pour acceder à l'étiquette porte-noms

enlever le porte-étiquette de la partie postérieure comme le montre la figure.
