ELVOX 8015 - Système de contrôle d'accès Vimar - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système de contrôle d'accès (interphone/vidéo portier)
Marque	Vimar
Modèle	ELVOX 8015
Catégorie	Système de contrôle d'accès
Compatibilité châssis	Châssis porte-modules 1, 2 ou 3 modules (Art. 8081, 8082, 8083)
Accessoires compatibles	Cadres cache-trou série 91XX, protections antipluie série 92XX
Type d'installation	Encastrement mural
Matériaux	Métal et plastique
Alimentation	12 Vcc (estimation courante pour ce type de produit)
Fonctions principales	Ouverture de porte, interphonie, vidéophonie (selon version)
Poussoirs	Poussoirs pour ouverture directe
Étiquettes porte-noms	Porte-étiquette amovible (retirer par l'arrière)
Nombre de modules	1, 2 ou 3 modules par châssis (selon configuration)
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif
Sécurité	Installation selon normes électriques en vigueur du pays d'installation
Recyclage	Ne pas jeter avec les ordures ménagères ; remettre au distributeur lors d'un achat de remplacement
Pièces détachées et réparabilité	Modules, châssis, séparateurs, étiquettes disponibles en pièces détachées
Informations générales	Notice d'utilisation et mode d'emploi disponibles gratuitement en ligne

FOIRE AUX QUESTIONS - ELVOX 8015 Vimar

Comment installer le module ELVOX 8015 dans le châssis ?

Insérez le module et les séparateurs dans le châssis porte-modules en respectant l'orientation indiquée sur le schéma. Refermez le châssis après insertion.

Puis-je utiliser le ELVOX 8015 avec un châssis de 2 ou 3 modules ?

Oui, le module s'adapte aux châssis Art. 8082 (2 modules) et Art. 8083 (3 modules). Utilisez les séparateurs de modules pour un montage correct.

Comment retirer l'étiquette porte-noms ?

Enlevez le porte-étiquette de la partie postérieure de la plaque en le faisant glisser comme montré sur la figure de la notice.

Quels accessoires sont compatibles avec le ELVOX 8015 ?

Les cadres cache-trou série 91XX et les protections antipluie série 92XX sont compatibles.

Que faire si l'appareil ne s'allume pas ?

Vérifiez l'alimentation (12 Vcc) et les connexions. Assurez-vous que les modules sont correctement insérés dans le châssis.

Comment nettoyer le système de contrôle d'accès ?

Utilisez un chiffon sec non abrasif. N'utilisez pas de produits chimiques ou solvants.

Puis-je installer le ELVOX 8015 en extérieur ?

Oui, avec la protection antipluie série 92XX. L'installation doit respecter les normes électriques locales.

Comment ouvrir la porte avec le poussoir ?

Appuyez sur le poussoir d'ouverture directe pour déverrouiller la porte (si configuré).

Que faire en cas de panne ?

Consultez la notice pour le dépannage de base. Si le problème persiste, contactez un installateur qualifié.

Comment recycler l'appareil en fin de vie ?

Ne le jetez pas aux ordures ménagères. Remettez-le au distributeur lors de l'achat d'un nouveau modèle conformément aux directives locales.

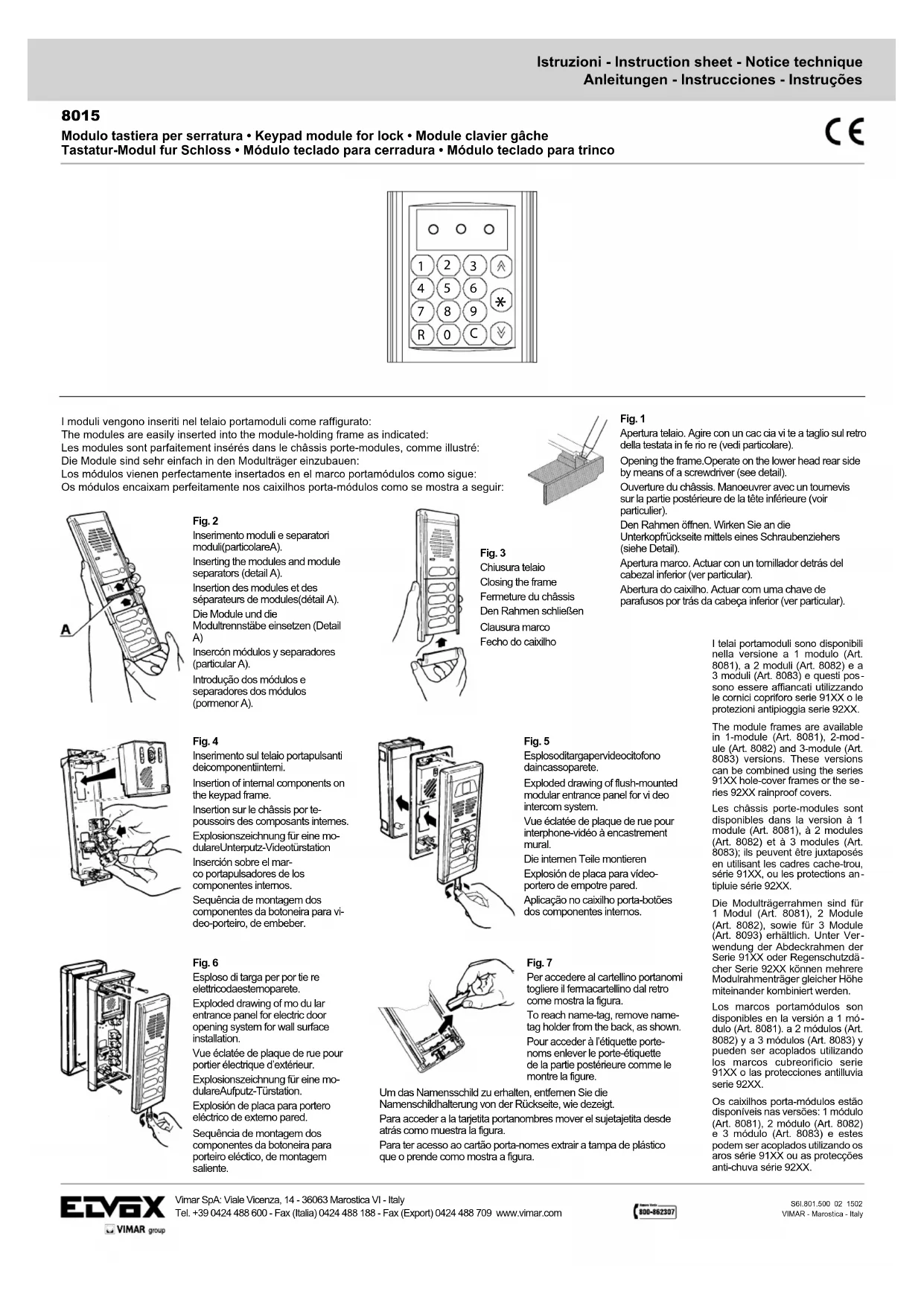

MODE D'EMPLOI ELVOX 8015 Vimar

Les modules sont parfaitement insérés dans le châssis porte-modules, comme illustré:

Ouverture du châssis. Manoeuvrer avec un toumevis sur la partie postérieure de la tête inférieure (voir particulier).

Insertion des modules et des séparateurs de modules(détail A).

Die Module und die

Fermeture du châssis

Insertion sur le châssis por tepoussoirs des composants internes.

Vue éclatée de plaque de rue pour interphone-vidéo à encastrement mural.

Vue éclatée de plaque de rue pour portier électrique d'extérieur.

Pour acceder à l'étiquette porte-noms enlever le porte-étiquette de la partie postérieure comme le montre la figure.

Les châssis porte-modules sont disponibles dans la version à 1 module (Art. 8081), à 2 modules (Art. 8082) et à 3 modules (Art. 8083); ils peuvent être juxtaposés en utilisant les cadres cache-trou, série 91XX, ou les protections antipluie série 92XX.

Poussoirs pour ouverture directe

L'installation doit être effectuée dans le respect des dispositions régulant l'installation du matériel électrique en vigueur dans le Pays d'installation des produits.

Pour protéger l'environnement et la santé des personnes et éviter toute sanction administrative, l'appareil portant ce symbole ne devra pas être éliminé avec les ordures ménagères mais devra être confié au distributeur lors de l'achat d'un nouveau modèle. La récolte de l'appareil portant le symbole de la poubelle barrée devra avoir lieu conformément aux instructions divulguées par les organismes régionaux préposés à l'élimination des déchets.
