Tipo di prodotto	Sistema di controllo accessi
Marca	Vimar
Modello	ELVOX 8016
Alimentazione	11 Vcc forniti dall'alimentatore Art. 6582
Numero di codici programmabili	100 codici (massimo 8 cifre)
Uscite	Uscita relè (potenza) e uscita open collector (per relè esterno)
Funzioni principali	Controllo accessi tramite codice, due uscite programmabili, modo temporizzato o On/Off
Tempo di attivazione	Programmabile fino a 9999 secondi
Indicatori visivi	LED verde (codice valido) e LED rosso (codice errato)
Dimensioni approssimative	Circa 100 x 50 x 20 mm (secondo la configurazione modulare)
Peso approssimativo	100 g
Materiale	Plastica (modulo della serie 8000)
Protezione	Telai antipioggia disponibili come optional
Installazione	Incassata o a parete, con telaio portamoduli Art. 8081-8084 e scatole Art. 9311/9312/9314
Temperatura di funzionamento	Non specificata, uso interno/esterno protetto
Conformità	Direttiva EMC, norme EN 61000-6-1 e EN 61000-6-3
Sicurezza	Password predefinita 123, accesso senza password tramite ponticello PIN_P
Manutenzione	Pulire con un panno asciutto, senza solventi
Riparabilità	Riparazione da parte di personale qualificato
Garanzia	Garanzia legale, consultare il rivenditore

Domande frequenti - ELVOX 8016 Vimar

Qual è il numero massimo di codici programmabili sul ELVOX 8016 ?

Il sistema consente di programmare fino a 100 codici diversi, ciascuno con un massimo di 8 cifre.

Come programmare un nuovo codice di accesso ?

Premere contemporaneamente R e 5 fino al lampeggio alternato dei LED. Inserire la password (123 predefinita) entro 10 secondi, premere C. Scegliere l'uscita (1, 2 o 3 per entrambe) e premere C. Comporre il nuovo codice (fino a 8 cifre) e premere C.

Come cambiare la password ?

Premere contemporaneamente R e 1 fino al lampeggio. Inserire la vecchia password entro 10 secondi, premere C. Comporre la nuova password (massimo 8 cifre) e premere C.

Come impostare il tempo di attivazione di un'uscita ?

Per l'uscita 1: premere R e 3; per l'uscita 2: premere R e 4. Inserire la password, premere C, comporre il tempo in secondi (max 9999) e premere C.

Come annullare un codice specifico ?

Premere contemporaneamente R e 2 fino al lampeggio. Inserire la password, premere C. Comporre il codice da annullare e premere C.

Come annullare tutti i codici registrati ?

Premere R e 2, inserire la password, premere C. Quindi, premere R + 2 per 10 secondi finché la tastiera lampeggia. Tutti i codici vengono cancellati.

Cosa fare se ho dimenticato la password ?

È possibile accedere alla programmazione senza password stabilendo una connessione tra i due contatti PIN_P dietro la piastra dei morsetti. Quindi, premere R e 7, poi la combinazione di programmazione desiderata e premere C senza inserire la password.

Come configurare la modalità On/Off invece della modalità temporizzata ?

Premere R e 6, inserire la password, premere C. Comporre il numero corrispondente alla combinazione desiderata: 1 = temporizzata/temporizzata, 2 = temporizzata/On/Off, 3 = On/Off/temporizzata, 4 = On/Off/On/Off. Premere C per confermare.

Quali sono le uscite disponibili sul modulo 8016 ?

Il modulo dispone di due uscite: un'uscita relè di potenza (morsetti C1-A1) e un'uscita open collector (morsetto OC) per pilotare un relè esterno (Art. 170/001).

Quale alimentazione è necessaria per il ELVOX 8016 ?

Il modulo richiede un'alimentazione esterna 11 Vcc fornita dall'alimentatore Art. 6582 di Vimar. I morsetti + e - sono previsti a tale scopo.

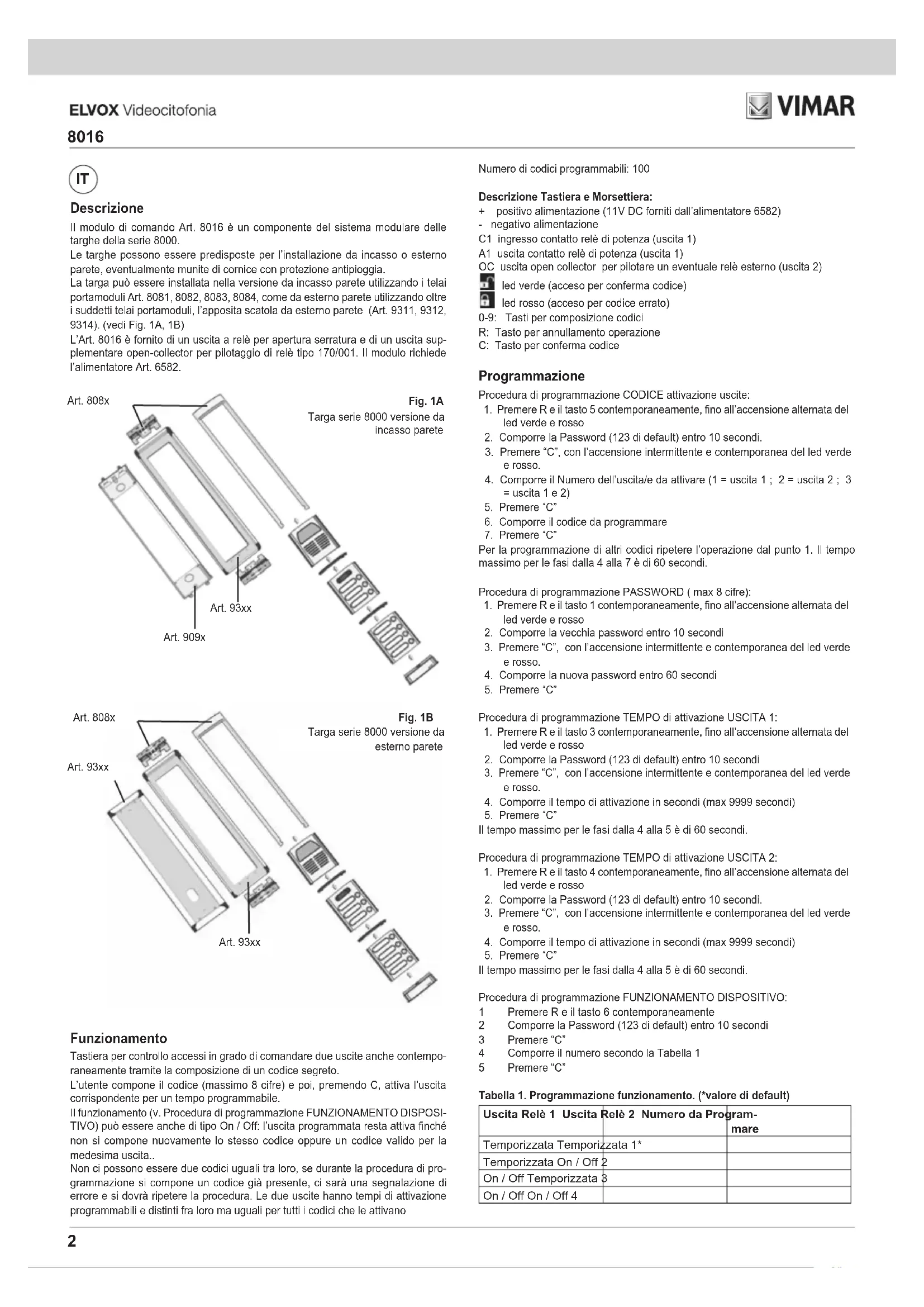

MANUALE UTENTE ELVOX 8016 Vimar

Manuale installatore - Installer guide

Modulo tastiera per serratura

Keypad module for lock

Il modulo di comando Art. 8016 è un componente del sistema modulare delle targhe della serie 8000.

Le targhe possono essere predisposte per l'installazione da incasso o esterno parete, eventualmente munite di cornice con protezione antipioggia.

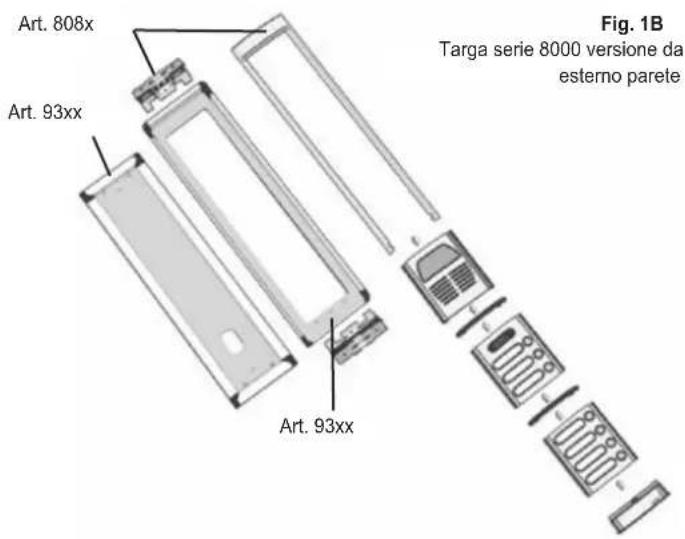

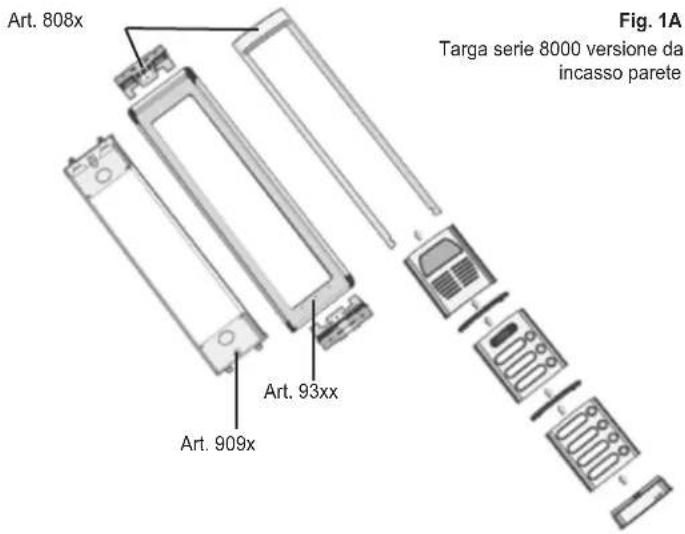

La targa può essere installata nella versione da incasso parete utilizzando i telai portamoduli Art. 8081, 8082, 8083, 8084, come da esterno parete utilizzando oltre i suddetti telai portamoduli, l'apposita scatola da esterno parete (Art. 9311, 9312, 9314). (vedi Fig. 1A, 1B)

L'Art. 8016 è fornito di un uscita a relè per apertura serratura e di un uscita supplementare open-collector per pilotaggio di relè tipo 170/001. Il modulo richiede l'alimentatore Art. 6582.

Funzionamento

Tastiera per controllo accessi in grado di comandare due uscite anche contemporaneamente tramite la composizione di un codice segreto.

L'utente compone il codice (massimo 8 cifre) e poi, premendo C, attiva l'uscita corrispondente per un tempo programmabile.

Il funzionamento (v. Procedura di programmazione FUNZIONAMENTO DISPOSITIVO) può essere anche di tipo On / Off: l'uscita programmata resta attiva finché non si compone nuovamente lo stesso codice oppure un codice valido per la medesima uscita..

Non ci possono essere due codici uguali tra loro, se durante la procedura di programmazione si compone un codice già presente, ci sarà una segnalazione di errore e si dovrà ripetere la procedura. Le due uscite hanno tempi di attivazione programmabili e distinti fra loro ma uguali per tutti i codici che le attivano

Numero di codici programmabili: 100

Descrizione Tastiera e Morsettiera:

+ positivo alimentazione (11V DC forniti dall'alimentatore 6582)

- negativo alimentazione

C1 ingresso contatto relè di potenza (uscita 1)

A1 uscita contatto relè di potenza (uscita 1)

OC uscita open collector per pilotare un eventuale relè esterno (uscita 2)

led verde (acceso per conferma codice) led rosso (acceso per codice errato)

0-9: Tasti per composizione codici

R: Tasto per annullamento operazione

C: Tasto per conferma codice

Programmazione

Procedura di programmazione CODICE attivazione uscite:

1. Premere R e il tasto 5 contemporaneamente, fino all'accensione alternata del led verde e rosso
2. Comporre la Password (123 di default) entro 10 secondi.
3. Premere "C", con l'accensione intermittente e contemporanea del led verde e rosso.
4. Comporre il Numero dell'uscita/e da attivare (1 = uscita 1; 2 = uscita 2; 3 = uscita 1 e 2)
5. Premere "C"
6. Comporre il codice da programmare
7. Premere "C"

Per la programmazione di altri codici ripetere l'operazione dal punto 1. Il tempo massimo per le fasi dalla 4 alla 7 è di 60 secondi.

Procedura di programmazione PASSWORD (max 8 cifre):

1. Premere R e il tasto 1 contemporaneamente, fino all'accensione alternata del led verde e rosso
2. Comporre la vecchia password entro 10 secondi
3. Premere "C", con l'accensione intermittente e contemporanea del led verde e rosso.
4. Comporre la nuova password entro 60 secondi
5. Premere "C"

Procedura di programmazione TEMPO di attivazione USCITA 1:

1. Premere R e il tasto 3 contemporaneamente, fino all'accensione alternata del led verde e rosso
2. Comporre la Password (123 di default) entro 10 secondi
3. Premere "C", con l'accensione intermittente e contemporanea del led verde e rosso.
4. Comporre il tempo di attivazione in secondi (max 9999 secondi)
5. Premere "C"

Il tempo massimo per le fasi dalla 4 alla 5 è di 60 secondi.

Procedura di programmazione TEMPO di attivazione USCITA 2:

1. Premere R e il tasto 4 contemporaneamente, fino all'accensione alternata del led verde e rosso
2. Comporre la Password (123 di default) entro 10 secondi.
3. Premere "C", con l'accensione intermittente e contemporanea del led verde e rosso.
4. Comporre il tempo di attivazione in secondi (max 9999 secondi)
5. Premere "C"

Il tempo massimo per le fasi dalla 4 alla 5 è di 60 secondi.

Procedura di programmazione FUNZIONAMENTO DISPOSITIVO:

1 Premere R e il tasto 6 contemporaneamente
2 Comporre la Password (123 di default) entro 10 secondi
3 Premere "C"
4 Comporre il numero secondo la Tabella 1
5 Premere "C"

Tabella 1. Programmazione funzionamento. (*valore di default)

Uscita Relè 1 Uscita	Relè 2 Numero da Program-mare
Temporizzata Temporizzata 1*
Temporizzata On / Off 2
On / Off Temporizzata 3
On / Off On / Off 4

8016

Il tempo massimo per le fasi dalla 4 alla 5 è di 60 secondi.

Procedura di CANCELLAZIONE di 1 codice:

1. Premere R e il tasto 2 contemporaneamente, fino all'accensione alternata del led verde e rosso
2. Comporre la Password (123 di default) entro 10 secondi.
3. Premere "C", con l'accensione intermittente e contemporanea del led verde e rosso.

4. Comporre il codice da cancellare

5. Premere "C"

Per la programmazione di altri codici ripetere l'operazione dal punto 1. Il tempo massimo per le fasi dalla 4 alla 5 è di 60 secondi.

Procedura di CANCELLAZIONE di TUTTI i codici:

1. Premere R e il tasto 2 contemporaneamente, fino all'accensione alternata del led verde e rosso
2. Comporre la Password (123 di default) entro 10 secondi.
3. Premere "C", con l'accensione intermittente e contemporanea del led verde e rosso.
4. Tenere premuto R + 2 per 10 secondi (la tastiera lampeggerà) finchè la tastiera non si spegne.

Il tempo massimo per la fase 4 è di 60 secondi.

Entrata in Programmazione SENZA PASSWORD:

1. Ponticellare i due contatti PIN_P posti dietro la morsettiera (Fig. 2) (il ponti - cello non viene fornito)
2. Premere R ed il tasto 7 (contemporaneamente fino all'accensione con lampeggio del led rosso)
3. Premere la combinazione di tasti opportuna per la programmazione desiderata come indicato
   nei passi 1 delle voci precedenti (es. R + 5 per programmare un'uscita)
4. Premere C senza comporre la password
5. Seguire le procedure descritte precedentemente dai passi 4 in poi.
6. Togliere il ponticello tra i due contatti PIN_P alla fine della programmazione.

Fig. 2

Esempio: programmazione attivazione uscita 1 con il numero 11223344 per sei secondi

Premere R ed il tasto 5 contemporaneamente, comporre la password e premere C, premere il tasto 1 e poi C, comporre il numero 11223344 e poi premere C.

Premere R ed il tasto 3 contemporaneamente, comporre la password e premere C, premere il tasto 6 e poi C.

Il manuale istruzioni è scaricabile dal sito www.vimar.com

Regole di installazione

L'installazione deve essere effettuata da personale qualificato con l'osservanza delle disposizioni regolanti l'installazione del materiale elettrico in vigore nel paese dove i prodotti sono installati.

Conformità normativa

Direttiva EMC

Norme EN 61000-6-1 e EN 61000-6-3.

Regolamento REACH (UE) n. 1907/2006 – art.33. Il prodotto potrebbe contenere tracce di piombo.

RAEE - Informazione agli utilizzatori

Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti.

L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri comunali

di raccolta differenziata dei rifiuti elettrotecnici ed elettronici. In alternativa alla gestione autonoma è possibile consegnare gratuitamente l'apparecchiatura che si desidera smaltire al distributore, al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente. Presso i distributori di prodotti elettronici con superficie di vendita di almeno 400 ml è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura.
