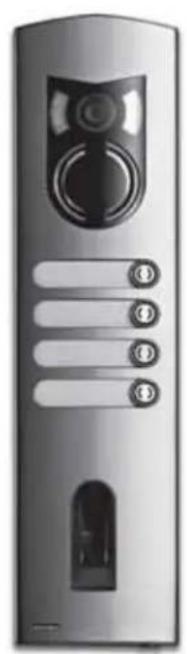

Tipo di prodotto	Sistema di controllo accessi biometrico a impronta digitale (Fingerprint)
Marca	Vimar
Modello	ELVOX 12A3 (con 3 pulsanti)
Alimentazione dell'unità di controllo	8-24 VAC o 8-30 VDC
Alimentazione del lettore	9-12 VAC o 9-12 VDC
Consumo (lettore)	Circa 2 W
Temperatura di funzionamento (unità di controllo)	-40°C a +85°C
Temperatura di funzionamento (lettore)	-20°C a +70°C
Numero massimo di impronte	99
Numero di relè	1 (contatto pulito, 250 VAC/10 A max)
Protezione (lettore)	IP43
Protezione (unità di controllo)	IP41
Distanza massima tra lettore e unità di controllo	500 m
Sezione minima del cavo (BUS)	0,5 mm² (0,15 mm² per 4 poli)
Tasso di falsa accettazione (FAR)	1 su 10⁶
Tasso di falso rifiuto (FRR)	1,4 su 10²
Tempo di riconoscimento	1 a 4 secondi
Ciclo di vita meccanico del relè	10 milioni di commutazioni
Pulizia del sensore	Panno morbido e umido (solo acqua pura), non strofinare
Reset di fabbrica	Cancella tutti i dati e il codice di sicurezza torna a 99
Codice di sicurezza predefinito	99 (da cambiare tassativamente)
Blocco dopo 3 errori del codice	30 minuti senza interruzione di alimentazione

Domande frequenti - ELVOX 12A3 Vimar

Come accoppiare l'unità di controllo e il lettore di impronte al primo avvio?

Dopo l'accensione, attendi il conto alla rovescia finché non compaiono due punti rossi. Premi OK e poi ESC. Il display mostra 'EF'. Passa un dito già registrato o premi di nuovo ESC per avviare l'accoppiamento. Una volta terminato, viene visualizzato 'OK'.

Qual è il codice di sicurezza predefinito e come modificarlo?

Il codice predefinito è 99. Per modificarlo, inserisci il codice esistente, naviga fino a 'Sc' con i tasti < e >, premi OK, quindi inserisci il nuovo codice a due cifre.

Quante impronte possono essere registrate e come aggiungere un utente?

Fino a 99 impronte. Inserisci il codice di sicurezza, poi nel menu 'Eu' (enroll user), seleziona un numero utente (1-99) e un dito (F1 a F10). Passa il dito sul sensore quando viene visualizzato 'EF'.

Cosa fare se lo schermo mostra 'E0'?

Il codice 'E0' significa nessuna connessione con il lettore. Controlla i cavi di connessione tra l'unità di controllo e il lettore. Attendi la fine del riavvio se l'alimentazione è stata interrotta.

Cosa significa il codice 'E2' sul display?

'E2' indica un blocco di 30 minuti dopo aver inserito il codice di sicurezza errato tre volte di seguito. Attendi 30 minuti senza interrompere l'alimentazione, poi inserisci il codice corretto.

Come cancellare un utente registrato?

Inserisci il codice di sicurezza, naviga fino a 'du' (delete user) con i tasti < e >, premi OK, seleziona l'utente da cancellare, poi conferma con OK. L'utente viene eliminato.

Cosa fare se il dito registrato non viene riconosciuto?

Assicurati di passare l'intera prima falange, a velocità media e con una pressione moderata. Se il problema persiste, registra nuovamente il dito seguendo i consigli del manuale. Puoi anche registrare la stessa impronta in più posizioni.

Come eseguire un reset alle impostazioni di fabbrica?

Inserisci il codice di sicurezza, naviga fino a 'rr', premi OK, poi inserisci di nuovo il codice. Tutti i dati vengono cancellati e il dispositivo torna in modalità iniziale (due punti rossi). Il codice torna a 99.

Qual è la distanza massima tra il lettore e l'unità di controllo?

La distanza massima è di 500 m. Per distanze superiori a 50 m, è necessario aumentare la sezione dei cavi di alimentazione (morsetti 3 e 4) per evitare cadute di tensione.

Come pulire il sensore di impronte?

Utilizza un panno morbido e umido (solo acqua pura, senza solventi o detergenti). Pulisci delicatamente senza strofinare o premere forte per non danneggiare il sensore.

MANUALE UTENTE ELVOX 12A3 Vimar

Manuale installatore- Installer guide

Manuel installateur - Technisches Handbuch Instrucciones instalador - Instruções instalador

Targhe serie 1200 con Fingerprint

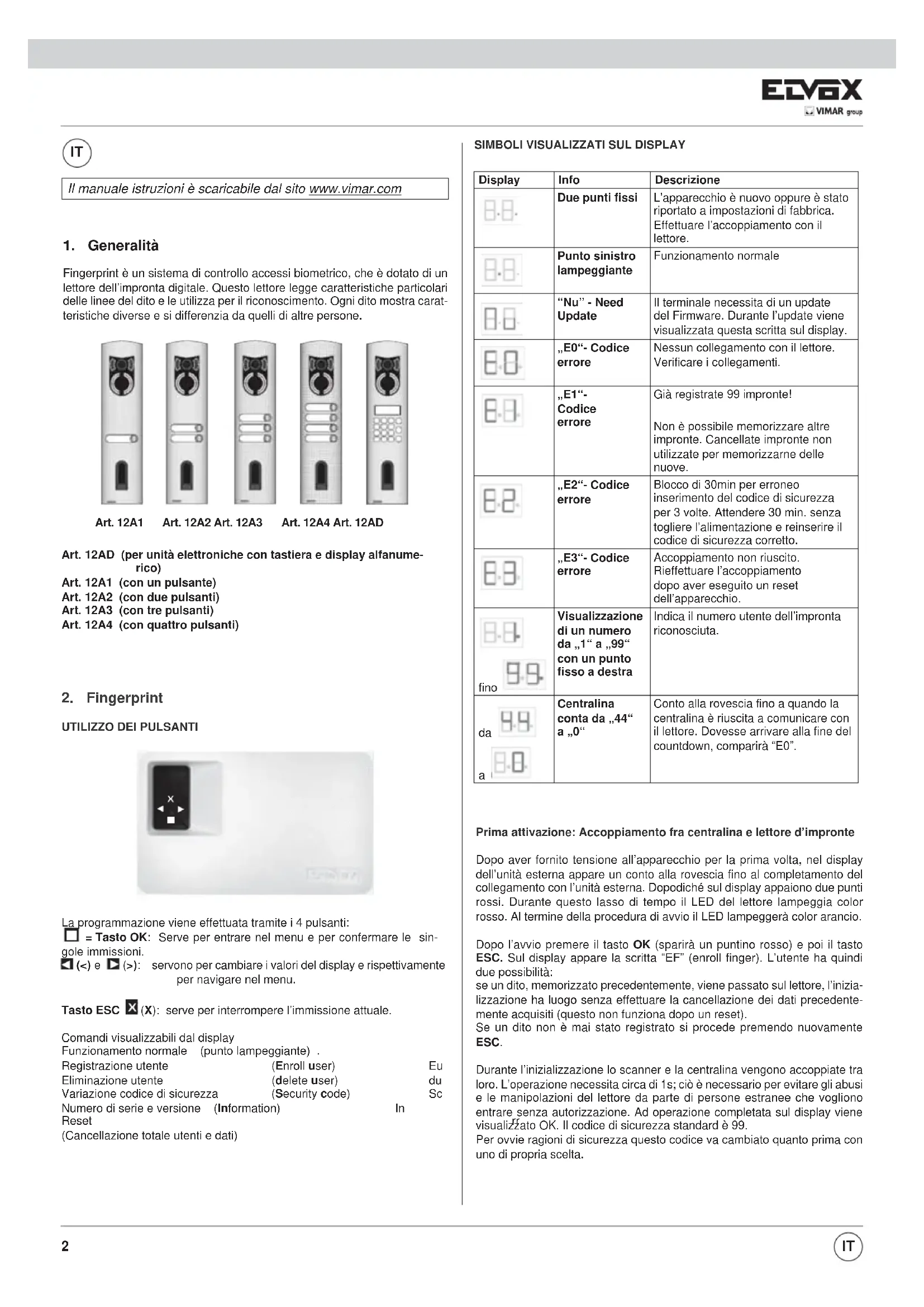

Il manuale istruzioni è scaricabile dal sito www.vimar.com

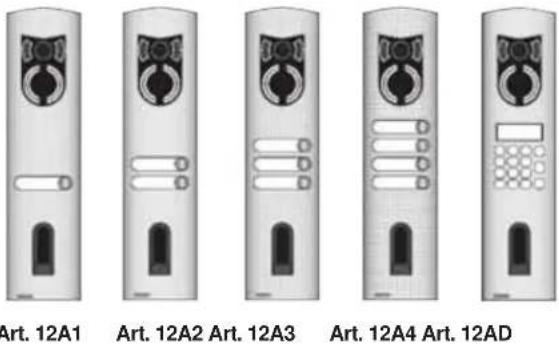

1. Generalità

Fingerprint è un sistema di controllo accessi biometrico, che è dotato di un lettore dell'impronta digitale. Questo lettore legge caratteristiche particolari delle linee del dito e le utilizza per il riconoscimento. Ogni dito mostra caratteristiche diverse e si differenzia da quelli di altre persone.

Art. 12A1 Art. 12A2 Art. 12A3 Art. 12A4 Art. 12AD

Art. 12AD (per unità elettroniche con tastiera e display alfanumerico)

Art. 12A2 (con due pulsanti)

Art. 12A3 (con tre pulsanti)

Art. 12A4 (con quattro pulsanti)

2. Fingerprint

UTILIZZO DEI PULSANTI

La programmazione viene effettuata tramite i 4 pulsanti:

□ = Tasto OK: Serve per entrare nel menu e per confermare le singole immissioni.

◀ (<) e ▶ (>) : servono per cambiare i valori del display e rispettivamente per navigare nel menu.

Tasto ESC (X): serve per interrompere l'immissione attuale.

Comandi visualizzabili dal display

Funzionamento normale (punto lampeggiante)

Registrazione utente (Enroll user) Eu Eliminazione utente (delete user) du Variazione codice di sicurezza (Security code) Sc

Numero di serie e versione (Information) In

Reset

(Cancellazione totale utenti e dati)

SIMBOLI VISUALIZZATI SUL DISPLAY

Display	Info	Descrizione
	Due punti fissi	L'apparecchio è nuovo oppure è stato riportato a impostazioni di fabbrica.Effettuare l'accoppiamento con il lettore.
	Punto sinistro lampeggiante	Funzionamento normale
	“Nu” - Need Update	Il terminale necessita di un update del Firmware. Durante l'update viene visualizzata questa scritta sul display.
	„E0“- Codice errore	Nessun collegamento con il lettore.Verificare i collegamenti.
	„E1“-Codice errore	Già registrate 99 impronte!Non è possibile memorizzare altre impronte. Cancellate impronte non utilizzate per memorizzarne delle nuove.
	„E2“- Codice errore	Blocco di 30min per erroneo inserimento del codice di sicurezza per 3 volte. Attendere 30 min. senza togliere l'alimentazione e reinserire il codice di sicurezza corretto.
	„E3“- Codice errore	Accoppiamento non riuscito.Rieffettuare l'accoppiamento dopo aver eseguito un reset dell'apparecchio.
	Visualizzazione di un numero da „1“ a „99“ con un punto fisso a destra	Indica il numero utente dell'impronta riconosciuta.
	Centralina conta da „44“ a „0“	Conto alla rovescia fino a quando la centralina è riuscita a comunicare con il lettore. Dovesse arrivare alla fine del countdown, comparirà “E0”.

Display	Info	Descrizione
	Due punti fissi	L'apparecchio è nuovo oppure è stato riportato a impostazioni di fabbrica.Effettuare l'accoppiamento con il lettore.
	Punto sinistro lampeggiante	Funzionamento normale
	“Nu” - Need Update	Il terminale necessita di un update del Firmware. Durante l'update viene visualizzata questa scritta sul display.
	„E0“- Codice errore	Nessun collegamento con il lettore.Verificare i collegamenti.
	„E1“-Codice errore	Già registrate 99 impronte!Non è possibile memorizzare altre impronte. Cancellate impronte non utilizzate per memorizzarne delle nuove.
	„E2“- Codice errore	Blocco di 30min per erroneo inserimento del codice di sicurezza per 3 volte. Attendere 30 min. senza togliere l'alimentazione e reinserire il codice di sicurezza corretto.
	„E3“- Codice errore	Accoppiamento non riuscito.Rieffettuare l'accoppiamento dopo aver eseguito un reset dell'apparecchio.
	Visualizzazione di un numero da „1“ a „99“ con un punto fisso a destra	Indica il numero utente dell'impronta riconosciuta.
	Centralina conta da „44“ a „0“	Conto alla rovescia fino a quando la centralina è riuscita a comunicare con il lettore. Dovesse arrivare alla fine del countdown, comparirà “E0”.

Prima attivazione: Accoppiamento fra centralina e lettore d'impronte

Dopo aver fornito tensione all'apparecchio per la prima volta, nel display dell'unità esterna appare un conto alla rovescia fino al completamento del collegamento con l'unità esterna. Dopodiché sul display appaiono due punti rossi. Durante questo lasso di tempo il LED del lettore lampeggia color rosso. Al termine della procedura di avvio il LED lampeggerà color arancio.

Dopo l'avvio premere il tasto OK (sparirà un puntino rosso) e poi il tasto ESC. Sul display appare la scritta "EF" (enroll finger). L'utente ha quindi due possibilità:

se un dito, memorizzato precedentemente, viene passato sul lettore, l'inizializzazione ha luogo senza effettuare la cancellazione dei dati precedente-mente acquisiti (questo non funziona dopo un reset).

Se un dito non è mai stato registrato si procede premendo nuovamente ESC.

Durante l'inizializzazione lo scanner e la centralina vengono accoppiate tra loro. L'operazione necessita circa di 1s; ciò è necessario per evitare gli abusi e le manipolazioni del lettore da parte di persone estranee che vogliono entrare senza autorizzazione. Ad operazione completata sul display viene visualizzato OK. Il codice di sicurezza standard è 99.

Per ovvie ragioni di sicurezza questo codice va cambiato quanto prima con uno di propria scelta.

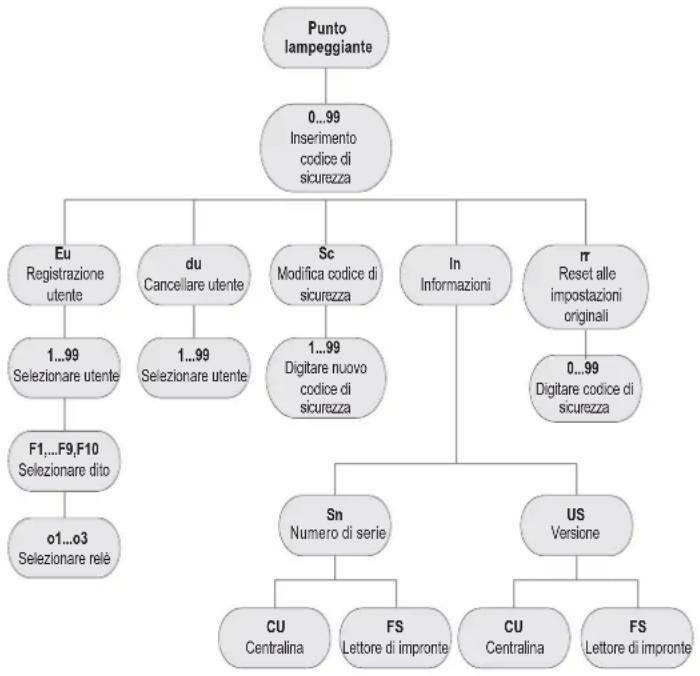

PANORAMICA MENU DI PROGRAMMAZIONE:

Il menu sottostante si raggiunge premendo il tasto OK. Il menu precedente si raggiunge premendo il tasto ESC. La navigazione si effettua con i tasti < e >.

INSERIMENTO DEL CODICE DI SICUREZZA

• Premere il tasto OK sulla centralina
• Inserire con i tasti < e > il numero di sinistra del codice di sicurezza (di fabbrica è 9)
• Premere il tasto OK
• Inserire con i tasti < e > il numero di destra del codice di sicurezza (di fabbrica è 9)
• Premere il tasto OK.
• Sul display compare la scritta „Eu“ (Enroll user)

$$ (\text { "Enroll" } = $$

REGISTRAZIONE DI UNA IMPRONTA NEL SISTEMA

Il numero massimo di impronte registrabili è 99.

- Inserire il codice di sicurezza come indicato nel paragrafo "INSERIMENTO DEL CODICE DI SICUREZZA"

ATTRIBUIRE I DIRITTI DI ACCESSO

• Premere il tasto OK quando sul display compare „Eu“
• Selezione dell'utente: Nel display viene visualizzato „1“. In caso questo utente sia già in uso, questo verrà visualizzato tramite un punto fisso a destra della cifra. Esempio: „1.“ Selezionare il numero utente tramite i tasti < e >
• Premere il tasto OK
• Selezione del dito: Nel display viene visualizzato „F1“ per il dito 1. Iniziare a contare le dita a partire dal mignolo sinistro “F1” fino ad arrivare al mignolo destro “F0” (uguale a F10). Nel caso un dito sia già stato registrato, questo viene visualizzato con un punto fisso a destra della cifra, per esempio “F8.” Se volete selezionare per esempio l'indice destro per la registrazione, selezionate „F7“
• Premere il tasto OK
• Nella centralina adesso comparirà la scritta „EF“ sul display

REGISTRAZIONE DELL'IMPRONTA

Appena compare la scritta „EF“ sul display avete 60 secondi di tempo per strisciare il dito sul sensore in modo corretto. Vedi indicazioni di pagina 14.

L'unità esterna possiede un LED di stato che può segnalare lo stato

dell'apparecchio in tre colori diversi:

Rosso: Il dito non è stato registrato correttamente; prego ripetere lo strisciamento del dito!

Arancio: Modalità di registrazione. L'apparecchio è in attesa del dito da registrare.

Verde:

Registrazione

corretta

CANCELLAZIONE DI UN UTENTE

- Inserire il codice di sicurezza come indicato nel paragrafo "INSERIMENTO DEL CODICE DI SICUREZZA"

SELEZIONE E CANCELLAZIONE DELL'UTENTE

• Premere ripetutamente il tasto > fino a che venga visualizzato „du“ (delete user) sul display.
• Premere il tasto OK
• Con i tasti < e > selezionare l'utente che si desidera cancellare dal sistema.
• Premere il tasto OK
• „OK“ viene visualizzato brevemente sul display, dopo di che l'apparecchio torna in funzionamento normale
• La funzione „CANCELLA“ (du) fa sempre riferimento ad un utente e non è possibile cancellare impronte singole.

IMPOSTAZIONE DI UN NUOVO CODICE DI SICUREZZA

Attenzione: senza il nuovo codice di sicurezza, non sarà più possibile effettuare modifiche al sistema (memorizzare utenti, cancellarli, ecc). se il codice di sicurezza viene inserito 3 volte in modo errato, l'apparecchio si blocca per 30 minuti.

- Inserire il codice di sicurezza come descritto nel paragrafo "INSERIMENTO DEL CODICE DI SICUREZZA"

INSERIMENTO DEL NUOVO CODICE DI SICUREZZA

• Premere il tasto > fino a quando sul display venga visualizzato „Sc“
• Premere il tasto OK
• Inserire la prima cifra del codice di sicurezza usando i tasti
• Premere il tasto OK
• Inserire la seconda cifra del codice di sicurezza usando i tasti
• Premere, il tasto OK
  „registare „OK viene visualizzato brevemente sul display, dopodiché l'apparecchio torna in funzione normale (punto lampeggiante).

VISUALIZZAZIONE NUMERO DI SERIE E DELLA VERSIONE

Il numero di serie a la versione possono essere visualizzati sul display della centralina. Qui vengono indicate sempre due posizioni del numero.

- Inserire il codice di sicurezza come descritto nel paragrafo "INSERIMENTO DEL CODICE DI SICUREZZA"

VISUALIZZARE IL NUMERO DI SERIE

• Premere il tasto > fino a quando sul display venga visualizzato „In“
• Premere il tasto OK
• Premere il tasto > fino a quando sul display venga visualizzato „Sn“
• Premere il tasto OK
• Selezionare con i tasti < e > l'apparecchio del quale visualizzare il numero di serie:
  „FS“.... Lettore di impronte
  „CU ^a ....
  Centralina
• Premere il tasto OK
• Sul display compaiono i primi due numeri del numero di serie. Con il tasto > compaiono gli altri numeri. Il numero di serie è composto da 14 cifre
• Se premete ora il tasto OK ritornate alle prime due cifre del numero di serie. Premendo il tasto ESC si torna indietro al menu precedente.

VISUALIZZARE LA VERSIONE

• Premere il tasto > fino a quando sul display venga visualizzato „In“

• Premere il tasto OK

• Premere il tasto > fino a quando sul display venga visualizzato „US“

• Premere il tasto OK
• Selezionare con i tasti < e > l'apparecchio del quale visualizzare la versione:

„FS“.... Lettore di impronte

„CU“....

Centralina

• Premere il tasto OK
• Sul display compaiono le prime due cifre della versione. Con il tasto > si vedono le altre cifre. La versione è composta da 8 cifre.
• Se premete ora il tasto OK ritornate alle prime due cifre della versione. Premendo il tasto ESC si torna indietro al menu precedente.

RESET ALLE IMPOSTAZIONI DI FABBRICA

Eseguendo un reset, tutti i dati in memoria verranno cancellati. Il codice di sicurezza tornerà a 99, l'unità interna e quella esterna perderanno il loro accoppiamento.

- Inserire il codice di sicurezza come descritto nel paragrafo "INSERIMENTO DEL CODICE DI SICUREZZA"

EFFETUAZIONE DEL RESET

• Premere il tasto > fino a quando sul display venga visualizzato „rr“
• Premere il tasto OK
• Inserire la prima cifra del codice di sicurezza usando i tasti
• Premere il tasto OK
• Inserire la seconda cifra del codice di sicurezza usando i tasti < e >
• Premere il tasto OK
• Sul display compariranno due punti rossi. Il lettore lampeggia arancione. Il prodotto si trova con le impostazioni originali.
• Per rimettere in funzione l'apparecchio, vedi capitolo "Prima attivazione: Accoppiamento fra centralina e lettore d'impronte".

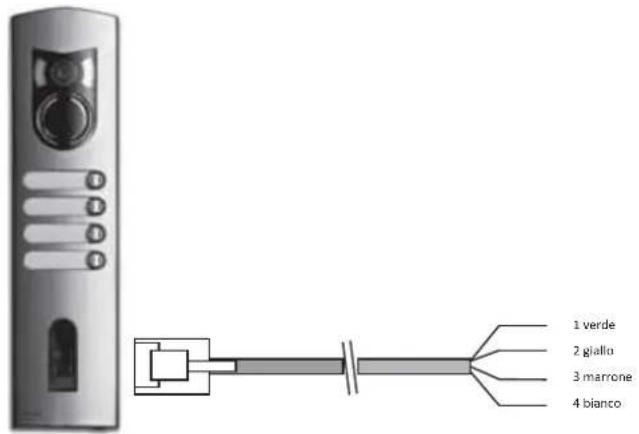

3. Lettore d'impronte Fingerprint

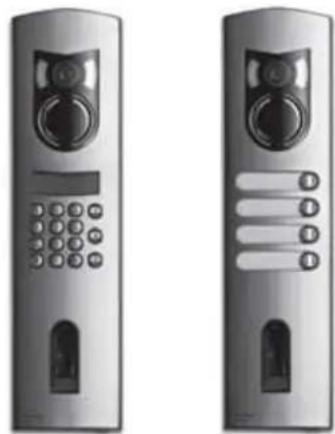

Utilizzo del lettore di impronte

L'utilizzo corretto del lettore di impronte è la chiave del successo del funzionamento del prodotto.

Si consiglia di utilizzare le dita con le migliori impronte a vostro avviso. Si consiglia inoltre di passare il dito sul sensore facendo una pressione di media intensità. Se le linea dell'impronta sono poco visibili si consiglia di fare meno pressione, per evitare di appiattire queste e avere dunque un riconoscimento corretto.

Il lettore è dotato di un sistema automatico di autoapprendimento (Learning Finger) per migliorare il riconoscimento nel tempo.

Per ottimizzare il riconoscimento, una volta memorizzata l'impronta effettuate almeno 5 riconoscimenti. Se avete dei riconoscimenti negativi, consigliamo di effettuare una nuova memorizzazione del dito.

Se risultano forti problemi di riconoscimento vi consigliamo di effettuare le seguenti prove:

• Fate meno pressione quando passate il dito sul sensore.
• Fate attenzione ad appoggiare correttamente il dito sullo scanner
• Utilizzare solo la prima falange. Allineare con il sensore la linea di separazione fra la prima e la seconda falange.
• Il dito con i risultati migliori è il medio.
• Le dita con le difficoltà maggiori di riconoscimento sono il mignolo ed il pollice. Quest'ultimo è il più difficile e scomodo da utilizzare.
• Provate a passare il dito con velocità differenti, per trovare quella a voi più comoda. Non esagerare, visto che se è troppo lento o troppo veloce il dito non viene riconosciuto.

Se i consigli sopra citati non portano a nessun miglioramento, consigliamo di memorizzare la stessa impronta su più posizioni per aumentare la possibilità di riconoscimento. Avete a disposizione 99 impronte! In casi estremi utilizzate fino a 10 memorizzazioni della stessa impronta.

Dita bagnate variano lo stato dell'impronta, questo è visibile anche a occhio nudo. Se si prevede di avere spesso dita bagnate, consigliamo di memorizzare il dito anche nello stato bagnato.

Impronte di bambini funzionano correttamente, in base alla statura, di solito a partire dal 5º anno di età. Osservare comunque i punti sopra citati.

è importante passare in modo corretto il dito sul sensore.

! I risultati migliori vengono raggiunti utilizzando il dito medio tenendo nel frattempo il dito medio e l'anulare sono estesi.

Strisciare il dito a partire dalla prima falange con aderenza completa sul sensore. Più grande è l'area del dito che viene letta dal sensore, più alta sarà la qualità dell'impronta e più alto sarà il livello di riconoscimento del dito. Per avere un ottimo riconoscimento si consiglia di strisciare il dito sempre alla stessa maniera come è stata effettuata la registrazione.

Il sensore si trova a circa metà dell'appoggio per il dito.

Passare il dito delicatamente, con pressione media e velocità costante sul sensore.

Nel caso di mani eccessivamente lavorate (sulle quali le linee siano molto consumate) si consiglia di usare l'altra mano.

Se riconoscete a occhio nudo che le linee dell'impronta sono poco visibili, si consiglia di utilizzare le dita dove queste sono più definite.

ATTENZIONE!

Cercare di strisciare l'area più grande possibile della prima falange con pressione e velocità media sul sensore. In questo modo vengono raggi-unti ottimi risultati di riconoscimento.

Manutenzione del sensore

Sensore

Il sensore del lettore di impronte è l'elemento essenziale per il funzionamento del suo Fingerprint e necessita di una adeguata manutenzione per il funzionamento affidabile e duraturo nel tempo.

La superficie del sensore è autopulente e non necessita per cui di manutenzione ordinaria. Dovesse comunque sporcarsi, pulite questa con un panno, soffice e delicato, umido (non bagnato). Utilizzate per questa procedura acqua pura, non diluita con altri solventi o detersivi. Trattare la superficie del sensore molto delicatamente. Non strofinare e non fare pressione, per evitare la rottura del sensore.

Lettore Fingerprint: Stato dei LED sui lettori

Stato LED LED di stato LED di collegamento*			Descrizione
	Aranciolampeggiante	OFF Manca il collegamentocon la centralinaFingerprint. Pregoverificare i collegamenti.
	OFF Sinistra:	VerdeDestra: Verde	Il sistema è on-line,tutti i componenti sonoin comunicazionecorrettamente.
	Aranciolampeggiante	Sinistra:VerdeDestra: Verde	Riconoscimentoimpronta: sta verificando
	Verde Sinistra:	VerdeDestra: Verde	Riconoscimentoimpronta: positivo, Relèassociato scatta
	Rosso Sinistra:	VerdeDestra: Verde	Riconoscimentoimpronta: impronta nonriconosciuta
	Arancio Sinistra:	VerdeDestra: Verde	Modalità di registrazioneimpronta.Bisogna passare il ditosul sensore

*

N.B.: I LED di collegamento (verdi) sono visibili solo con lettore staccato dalla placca.

4. Suggerimenti e difficoltà

Difficoltà Causa	Soluzione
La registrazione del dito non va a buon fine	1. il dito non viene strisciato correttamente con tutta la falange sul sensore2. il dito viene strisciato con troppa o troppo poca pressione sul sensore3. il dito viene strisciato troppo velocemente o troppo lentamente sul sensore	1. Strisciare la prima falange del dito sul sensore senza movimenti di scatto2. Strisciare il dito in modo delicato, ma con aderenza completa sul sensore3. Strisciare il dito sul sensore con velocità media
Un dito registrato non viene più riconosciuto	1. Durante la prima registrazione è stata strisciata una parte diversa del dito2. La prima registrazione non è stata fatta correttamente	1. Registrare il dito nuovamente passandolo uniformemente sul sensore2. Vedi: „la registrazione del dito non va a buon fine“ – registrazioni perfette garantiscono ottimi riconoscimenti
Il led di stato non lampeggia nell'unità interna	Nessuna alimentazione 1.	Accertare il gruppo di alimentazione2. verificare l'integrità del fusibile
Errore „E0“ nel display, dopo un conto alla rovescia da 45	1. Mancata connessione all'unità esterna2. La tensione dell'apparecchio è stata interrotta e si trova in fase di riavvio	1. verificare cavi di connessione tra UE ed UI2. Aspettare la fine della fase di riavvio
Errore „E1“ nel display	Già memorizzate 99 impronte	Non è più possibile registrare ulteriori impronte. È necessario cancellare utenti registrati per poter memorizzare nuove impronte
Errore „E2“ nel display	Blocco di 30 minuti dopo inserimento del codice di sicurezza errato per 3 volte	Aspettare 30 minuti ed inserire il codice di sicurezza corretto
Errore „E3“ nel display	Associazione errata o non riuscita	Rieffettuare l'associazione
Il led verde dell'unità esterna segnala un riconoscimento positivo del dito, ma il relè non reagisce	Associazione fra unità interna ed esterna errata.Il riconoscimento non viene accettato perché una delle unità è stata scambiata	Rieffettuare l'associazione

5. Montaggio e installazione

MONTAGGIO A PARETE DELLA CENTRALINA FINGERPRINT

Fissare la barra DIN al muro (DIN Rail 35mm). Questa barra serve da sostegno per la custodia della centralina. Montate adesso la centralina sulla barra. Aprire la centralina con la linguetta apposita.

L'unità interna deve essere montata in maniera da risultare inaccessibile a terzi.

6. Dati tecnici

Descrizione Misura Fingerprint
Alimentazione VAC 8-24
	VDC 8-30
Potenza assorbita W c	a
Temperatura di esercizio °C -40 fino +85
Memoria Impronte 99
Sicurezza FAR 1x 10		-6
	FRR 1,4x 10	-2
Protezione IP43
Velocità riconoscimento	s	1-4
Ciclo di vita Letture ca. 1 Mio

Descrizione	Misura	Fingerprint
Alimentazione	VAC 9-12
	VDC 9-12
Potenza assorbita	W	ca. 2
Relè	Numero	1
Potenza Relè		230VAC/ 10A
Ciclo di vita meccanico relè Commutazioni 10Mill.
Ciclo di vita elettrico relè	Commutazioni	200.000a 250V/5A
Temperatura di esercizio	°C	-20 fino +70
Protezione		IP41
Ingressi digitali		-
Corrente massima su X6 PIN 1	A	-

* Sul PIN 1 del connettore X6 non può essere assorbita una corrente maggiore di 3,5 A.

La centralina e il lettore Fingerprint devono essere collegati con un cavo a 4 poli con sezione minima di 0,5 mm (ca. 0,15 mm²). Qualora la distanza fosse maggiore ai 50m, bisogna aumentare la sezione dei cavi collegati ai PIN 3 e 4, per evitare cali di tensione e di corrente. La distanza massima fra lettore e centralina è di 500m.

É a disposizione 1 relè per il controllo di un utilizzatore esterno. La programmazione avviene tramite il menu di programmazione sulla centralina. Il relè ha un contatto pulito in scambio liberamente utilizzabile, la cui potenza massima di commutazione è di 250VAC 10A.

I cavi tra unità interna ed esterna vanno portati separatamente da altri cavi elettrici, dato che portano segnali di bassa tensione che potrebbero essere disturbati da altri cavi elettrici.

Le morsettiere non sono protette da inversione di polarità!

7. Morsetti di collegamento

Lettore di impronte Fingerprint

1 verde 2 giallo 3 marrone 4 bianco

Morsetto No	Funzione
1	Morsetto 1 (BUS)
2	Morsetto 2 (BUS)
3	Morsetto 3 (Alimentazione)
4	Morsetto 4 (Alimentazione)

Per il collegamento di lettori Fingerprint consigliamo di utilizzare esclusivamente i cavi forniti in dotazione. I colori sopra riportati sono solo validi utilizzando questi cavi.

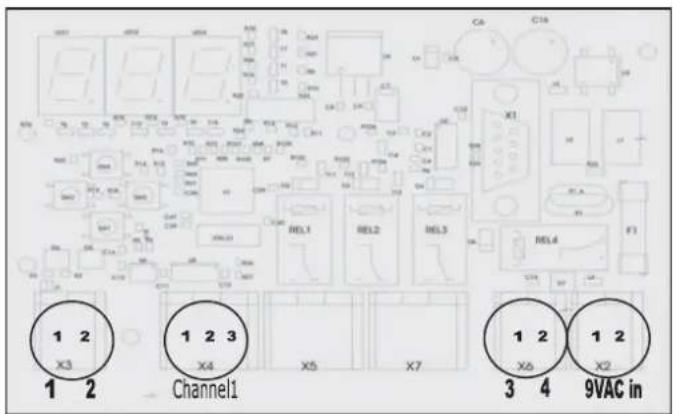

Morsetti centralina Fingerprint

1 2 X3 1 2 Channel1 1 2 3 X4 X5 X7 1 2 X6 1 2 X2 3 4 9VAC in

X2- X7 Sono dei morsetti a molla

X2: Alimentazione 9VAC-in: unipolare; utilizzando alimentazione in DC non c'è da seguire una polarità.

Morsetto Nr.	Funzione
1 Alimentazione 9-12VAC o 9-12VDC
2 Alimentazione 9-12VAC o 9-12VDC

X3: BUS per la comunicazione con il lettore. Collegamento con il lettore Fingerprint.

Morsetto Nr. Funzione
1	RS485 A, Morsetto 1
2	RS485 B, Morsetto 2

X4: Relè, Contatto pulito per il comando di un utilizzatore.

Morsetto Nr.	Funzione
1	Comune
2	Contatto NO (normalmente aperto)
3	Contatto NC (normalmente chiuso)

X6: Alimentazione lettore di impronte:

Morsetto Nr.	Funzione
1	Alimentazione morsetto 3 lettore
2	Alimentazione morsetto 4 lettore

EN

REGOLE DI INSTALLAZIONE.

L'installazione deve essere effettuata e servanza delle disposizioni regolanti l'izione del materiale elettrico in vigore nel Paese dove i prodotti sono installati.

INFORMAZIONE AGLI UTENTI AI SENSI DELLA DIRETTIVA 2002/96 (RAEE)

Al fine di evitare danni all'ambiente e alla salute umana oltre che di incorrere in sanzioni amministrative, l'apparecchiatura che riporta questo simbolo dovrà essere smaltita separata-mente dai rifiuti urbani ovvero riconsegni distributore all'atto dell'acquisto di una n La raccolta dell'apparecchiatura contrassegnata con il simbolo del bidone barrato dovrà avvenire in conformità alle istruzioni emanate dag territorialmente preposti allo smaltimento dei rifiuti. Per maggiori informazioni contattare il numero verde 800-862307.

INFORMATION FOR USERS UNDER DIRECTIVE 2002/96 (WEEE)

CE Il prodotto è conforme alla direttiva europea 2004/108/CE e successive.
