Type de produit	Régulateur de marche pour train miniature
Marque	LGB
Modèle	51099
Catégorie	Maquettisme
Tension d'entrée	0 - 20 V DC
Tension de sortie	0 - 20 V DC
Courant de sortie maximal	0,8 A
Protection intégrée	Contre surcharge et court-circuit
Réarmement automatique	Oui
Connexion pour convertisseur	Réf. 51090
Connexion pour éléments de voie	Oui
Raccordement de plusieurs régulateurs	Possible avec division en cantons isolés
Isolation des cantons	Éclisses isolantes (10260) ou rails de coupure (10152/11152)
Utilisation recommandée	Réseaux de trains miniatures LGB
Sécurité	Ne jamais raccorder deux régulateurs sans isolation
Entretien	Nettoyer avec un chiffon doux et sec
Stockage	Dans un endroit sec et à l'abri de la poussière
Poids estimé	Environ 200 g
Dimensions estimées	15 x 10 x 5 cm

FOIRE AUX QUESTIONS - 51099 LGB

Comment brancher le régulateur LGB 51099 ?

Branchez le régulateur à un transformateur adapté (non inclus) via la connexion pour convertisseur réf. 51090. Reliez ensuite les éléments de voie aux bornes de sortie. Respectez la polarité.

Puis-je utiliser plusieurs régulateurs sur le même circuit ?

Oui, mais le réseau de voie doit être divisé en cantons isolés électriquement. Utilisez des éclisses isolantes (10260) ou des rails de coupure (10152/11152) pour l'isolation. Le nombre de cantons doit correspondre au nombre de régulateurs.

Que faire si la locomotive ne démarre pas ?

Vérifiez d'abord la connexion des voies et l'alimentation. Si le régulateur a déclenché sa sécurité (surcharge ou court-circuit), éliminez la cause (ex: déraillement) ; le régulateur se réarme automatiquement.

Comment nettoyer le régulateur ?

Utilisez un chiffon doux et sec. Évitez tout produit liquide ou abrasif. Débranchez l'appareil avant nettoyage.

Quel est le courant maximal supporté ?

Le courant de sortie maximal est de 0,8 A. Ne dépassez pas cette valeur pour éviter le déclenchement de la protection.

Que signifie le déclenchement de la sécurité ?

Le régulateur s'arrête automatiquement en cas de surcharge ou de court-circuit. La locomotive est immobilisée. Une fois la cause éliminée, le régulateur se remet sous tension automatiquement.

Comment isoler les cantons pour plusieurs régulateurs ?

Utilisez des éclisses isolantes (réf. 10260) entre les rails de chaque canton, ou installez des rails de coupure (réf. 10152/11152) pour séparer électriquement les sections.

Où puis-je trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction par email.

Quelle est la tension de sortie ?

La tension de sortie est de 0 à 20 V DC, réglable via le régulateur pour contrôler la vitesse de la locomotive.

Le régulateur est-il compatible avec d'autres marques ?

Il est conçu pour les réseaux LGB, mais peut fonctionner avec d'autres marques de trains miniatures compatibles avec une tension 0-20 V DC et un courant max de 0,8 A. Vérifiez la compatibilité de vos locomotives.

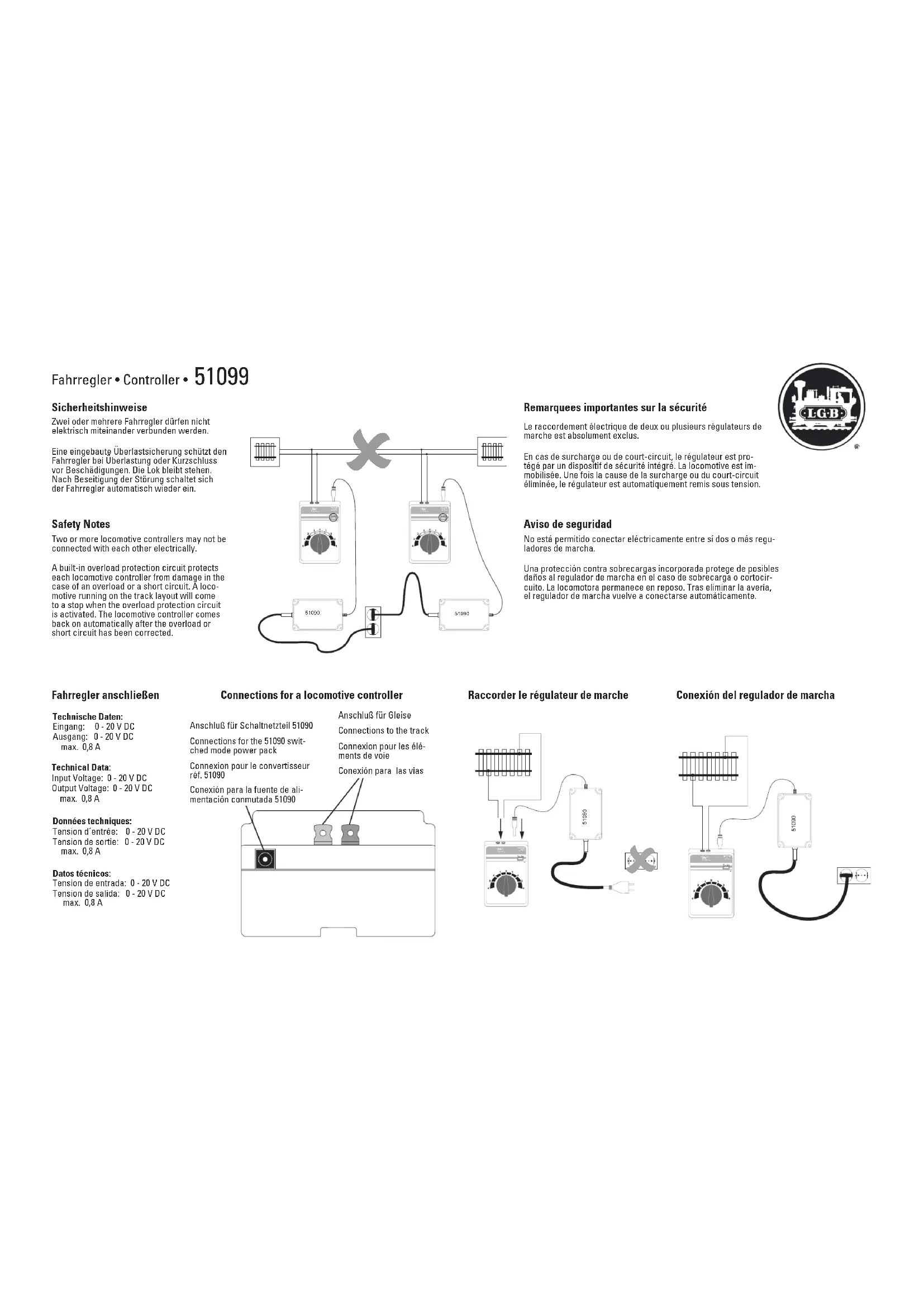

MODE D'EMPLOI 51099 LGB

Remarquées importantes sur la sécurité

Le raccordement électrique de deux ou plusieurs régulateurs de marche est absolument exclus.

En cas de surcharge ou de court-circuit, le régulateur est protégé par un dispositif de sécurité intégré. La locomotive est immobilisée. Une fois la cause de la surcharge ou du court-circuit éliminée, le régulateur est automatiquement remis sous tension.

Aviso de seguridad

Tension d'entrée: 0 - 20 V DC Tension de sortie: 0 - 20 V DC max. 0,8 A

Datos técnicos:

Tension de entrada: 0 - 20 V DC Tension de salida: 0 - 20 V DC max. 0,8 A

Connexion pour le convertisseur réf. 51090

Connexion pour les éléments de voie

Raccorder deux ou plusieurs régulateurs de marche

Pour raccorder plus d'un régulateur de marche, le réseau de voie doit être divisé en autant de cantons correspondants. Le nombre de cantons doit correspondre au nombre des régulateurs de marche utilisés.

Les cantons doivent être isolés les uns des autres. A cet effet, utilisez les éclisses isolantes (10260) ou les rails de coupure (10152/11152).
