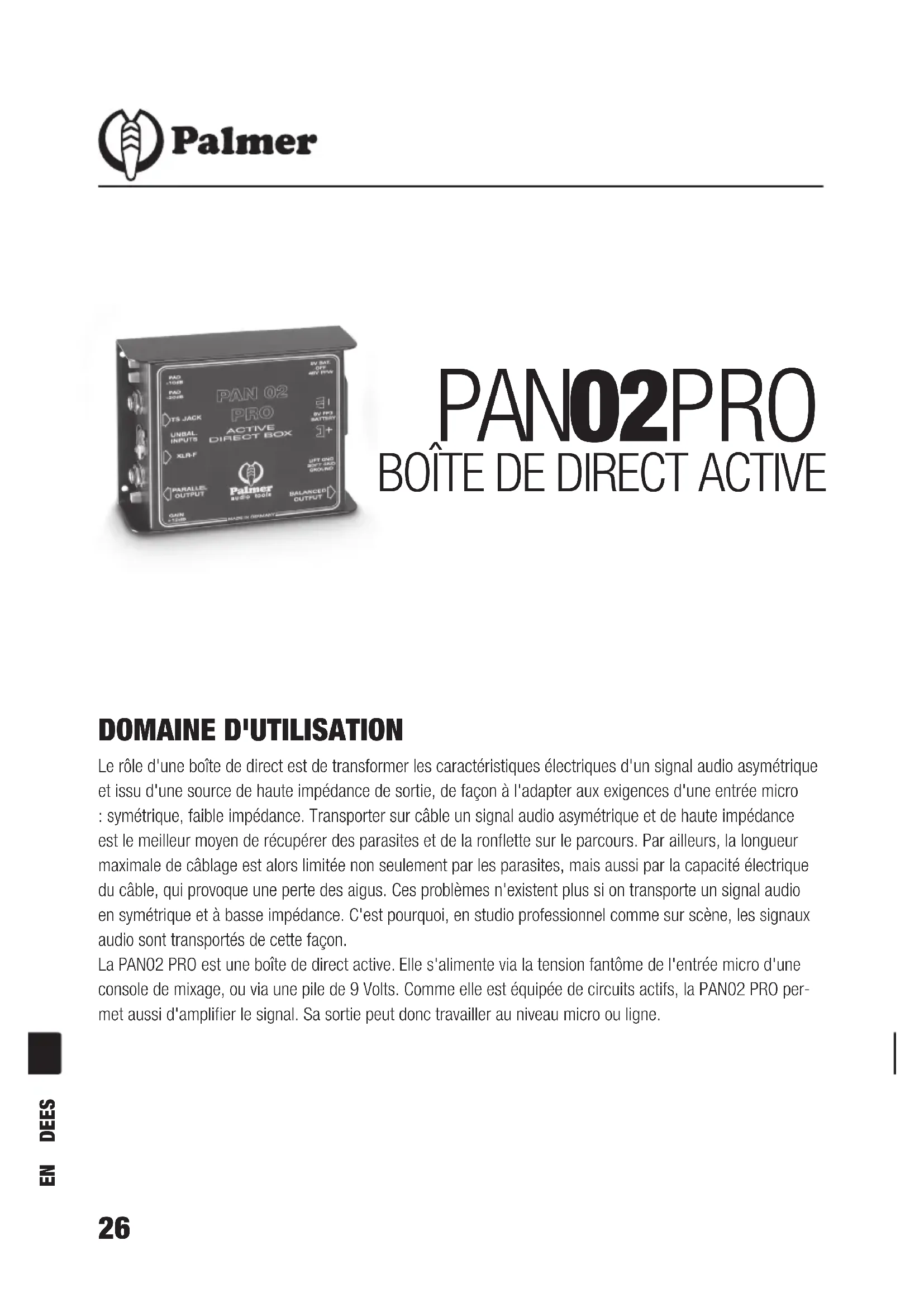

MODE D'EMPLOI PAN 02 PRO Palmer
DOMAINE D'UTILISATION Le rôle d'une boîte de direct est de transformer les caractéristiques électriques d'un signal audio asymétrique et issu d'une source de haute impédance de sortie, de façon à l'adapter aux exigences d'une entrée micro : symétrique, faible impédance. Transporter sur câble un signal audio asymétrique et de haute impédance est le meilleur moyen de récupérer des parasites et de la ronflette sur le parcours. Par ailleurs, la longueur maximale de câblage est alors limitée non seulement par les parasites, mais aussi par la capacité électrique du câble, qui provoque une perte des aigus. Ces problèmes n'existent plus si on transporte un signal audio en symétrique et à basse impédance. C'est pourquoi, en studio professionnel comme sur scène, les signaux audio sont transportés de cette façon. La PAN02 PRO est une boîte de direct active. Elle s'alimente via la tension fantôme de l'entrée micro d'une console de mixage, ou via une pile de 9 Volts. Comme elle est équipée de circuits actifs, la PAN02 PRO per- met aussi d'amplifier le signal. Sa sortie peut donc travailler au niveau micro ou ligne. PAN02PRO BOÎTE DE DIRECT ACTIVEEN FRDE ES
1. Veuillez lire attentivement ce manuel.
2. Rangez tous les documents d’information et d’instructions en lieu sûr.
3. Veuillez suivre toutes les instructions
4. Observez tous les messages d’avertissement N’enlevez pas de l’appareil les étiquettes de sécurité ou
autres informations.
5. N’utilisez l’appareil que pour des applications et de la façon appropriées.
6. Utilisez exclusivement des pieds et des dispositifs de fixation stables et adaptés lorsque l’appareil est
utilisé en installation fixe. Assurez-vous que les fixations murales ont été montées correctement, et qu’elles sont sécurisées. Vérifiez que l’appareil est installé en toute sécurité, et qu’il ne peut pas tomber.
7. Lors de l’installation, observez les règlementations de sécurité en vigueur dans votre pays.
8. N’installez et n’utilisez pas l’appareil à proximité de radiateurs, d’accumulateurs de chaleur, de fours ou
de toute autre source de chaleur. Vérifiez que l’appareil est installé de façon à bénéficier en permanence d’un refroidissement efficace et qu’il ne peut pas chauffer de façon excessive.
9. Ne placez aucune source de flamme sur l’appareil – par exemple, une bougie allumée.
10. Ne bloquez pas les ouïes d’aération.
11. N’utilisez pas l’appareil à proximité immédiate d’eau (à moins qu’il ne s’agisse d’un appareil conçu
pour une utilisation en extérieur – dans ce cas, respectez les instructions correspondantes ci après) Ne mettez pas l’appareil en contact avec des matériaux, des liquides ou des gaz inflammables.
12. Vérifiez qu’aucune projection ou liquide ne puisse s’introduire dans l’appareil. Ne posez sur l’appareil
aucun objet renfermant du liquide : vase, verre d’eau...
13. Vérifiez qu’aucun petit objet ne puisse tomber à l’intérieur de l’appareil.
14. N’utilisez avec cet appareil que des accessoires recommandés et approuvés par le fabricant.
15. N’ouvrez pas l’appareil, et n’essayez pas de le modifier.
16. Lors du branchement de l’appareil, sécurisez le passage du câble secteur, afin d’éviter tout dommage ou
accident, par exemple quelqu’un qui trébuche sur le câble.
17. Lors du transport, vérifiez que l’appareil ne peut tomber, ce qui pourrait provoquer des dommages
matériels et/ou corporels.
18. Si votre appareil ne fonctionne plus correctement, que de l’eau ou des objets ont pénétré à l’intérieur,
ou qu’il a été endommagé de quelque façon que ce soit, éteignez-le immédiatement et débranchez sa prise secteur (s’il s’agit d’un appareil alimenté). Cet appareil ne doit être réparé que par un personnel autorisé.
19. Pour le nettoyage de l’appareil, utilisez un chiffon sec/
20. Observez toutes les réglementations en vigueur dans votre pays pour mettre l’appareil au rebut. Lorsque
vous jetez l’emballage de l’appareil, veuillez séparer plastique, papier et carton.
21. Les films plastique doivent être mis hors de portée des enfants.EN FRDE ES
1. ATTENTION : Si le câble de l’appareil est muni d’un fil de terre, il doit être relié à une prise murale avec
terre. Ne désactivez jamais la mise à la terre d’un appareil.
2. N’allumez pas l’appareil immédiatement s’il a subi une grande différence de température ambiante (par
exemple, lors du transport). L’humidité et la condensation pourraient l’endommager. Ne mettez l’appareil sous tension que lorsqu’il est parvenu à la température de la pièce.
3. Avant de relier l’appareil à la prise murale, vérifiez que la valeur et la fréquence de tension secteur sur
laquelle il est réglé correspondent bien à la valeur et à la fréquence de la tension secteur locale. Si l’appareil possède un sélecteur de tension, ne le branchez sur la prise murale qu’après avoir vérifié que la valeur réglée correspond à la valeur effective de la tension secteur. Si la fiche du cordon secteur ou du bloc adaptateur livré avec votre appareil ne correspond pas au format de votre prise murale, veuillez consulter un électricien.
4. Ne piétinez pas le câble secteur. Assurez-vous que le câble secteur n’est pas trop pincé, notamment au
niveau de l’arrière de l’appareil (ou de son adaptateur secteur) et de la prise murale.
5. Lors du branchement de l’appareil, vérifiez que l’accès au câble secteur ou au bloc adaptateur reste
facile. Sortez la fiche secteur de la prise murale dès que vous n’utilisez pas l’appareil pendant un certain temps, ou si vous désirez nettoyer l’appareil. Pour ce faire, tirez toujours sur la fiche elle-même, ou sur le bloc secteur lui-même ; ne tirez jamais sur le câble. Ne manipulez jamais le câble secteur ou l’adaptateur secteur avec des mains mouillées.
6. N’éteignez/rallumez pas l’appareil rapidement plusieurs fois de suite : vosu risquez de réduire la lon-
gévité de ses composants internes.
7. CONSEIL IMPORTANT : Ne remplacez le fusible que par un fusible de même type et du même calibre. Si
le fusible fond de façon répétée, veuillez consulter un centre de réparations agréé.
8. Pour séparer complètement l’appareil du secteur, débranchez le cordon secteur ou l’adaptateur de la
9. Si votre appareil est muni d’un connecteur secteur verrouillable (Volex), il faut d’abord déverrouiller le
mécanisme avant d’enlever le cordon secteur. Attention, lorsque vous retirez le câble secteur, à ne pas faire bouger l’appareil, ce qui pourrait se traduire par un risque de chute, de blesser quelqu’un, ou tout autre dommage. Manipulez toujours le cordon secteur avec soin.
10. Débranchez la fiche secteur ou l’adaptateur de la prise murale en cas d’orage, ou si vous n’utilisez pas
l’appareil pendant une longue période. ATTENTION : CAUTION
RISK OF ELECTRIC SHOCK
Ne démontez jamais le couvercle de l’appareil, vous risquez de recevoir un choc électrique. L’appareil ne renferme aucune pièce ni composant réparable ou remplaçable par l’utilisateur Ne confiez sa réparation qu’à un personnel technique qualifié.EN FRDE ES
Le pictogramme en forme de triangle équilatéral renfermant un éclair signale à l’utilisateur la présence à l’intérieur de l’appareil d’une tension dangereuse non protégée, suffisamment élevée pour présenter un risque pour les personnes. Le pictogramme en forme de triangle équilatéral renfermant un point d’exclamation signal eà l’utilisateur la présence d’instructions importantes concernant l’utilisation ou l’entretien de l’appareil. ATTENTION NIVEAUX SONORES ÉLEVÉS SUR LES PRODUITS AUDIO Cet appareil a été conçu en vue d’une utilisation professionnelle. L’utilisation commerciale de cet appareil est soumise aux réglementations et directives en vigueur dans votre pays en matière de prévention d’accident. En tant que fabricant, Adam Hall est tenu de vous avertir formellement des risques relatifs à la santé. Risques provoqués par une exposition prolongée à des niveaux sonores élevés : Lors de l’utilisation de ce produit, il est possible d’atteindre des niveaux de pression sonore (exprimés en dB SPL) élevés, susceptibles de provoquer des dommages auditifs irréparables chez les artistes, les techniciens et le public. Évitez toute exposition prolongée à des niveaux de pression sonore élevés (supérieurs à 90 dB SPL). ATTENTION ! CONSEILS IMPORTANTS POUR LES PRODUITS ‘4ÉCLAIRAGE
1. Ne regardez pas directement l’appareil si vous vous trouvez à une distance de moins de 40 cm.
2. Ne fixez jamais le rayon lumineux, même pendant une courte durée, même à distance moyenne.
3. Ne regardez jamais le rayon lumineux par l’intermédiaire d’un appareil optique grossissant (jumelles par
4. Les effets stroboscopiques peuvent, dans certaines circonstances, provoquer des crises d’épilepsie chez
les sujets sensibles. Les personnes concernées doivent donc absolument éviter les lieux dans lesquels les stroboscopes sont utilisés.EN FRDE ES
CONNECTEURS Les signaux au niveau ligne, par exemple ceux issus de claviers, doivent être reliés à la PAN02 par l'intermédiaire de câbles pour instrument munis de jacks 6,35 mm 2 points (dits aussi "mono", ou "TS") aux entrées jack repérées "Input". Une entrée micro XLR femelle asymétrique commutable est également disponible (points 1+3 = masse, point 2 = point chaud). La PAN02 PRO permet donc de symétriser un signal arrivant en asymétrique sur son entrée XLR. Si vous devez envoyer simultanément ce signal audio vers une autre destination (amplificateur...), vous pouvez utiliser le renvoi "Link", sur jack câblé en parallèle. Utilisez les câbles instrument asymétriques les plus courts possibles. C'est pourquoi il est conseillé de placer la PAN02 PRO au plus près de la source de signal asymétrique. L'embase XLR mâle permet de disposer d'une sortie XLR, symétrique et à faible impédance. Le câblage du connecteur XLR est standard (point chaud en 2, point froid en 3). Le branchement à la table de mixage s'effectue par l'intermédiaire d'un câble micro symétrique blindé. La longueur du câble, dans ce cas, n'a pas d'importance : elle peut aller jusqu'à 100 mètres ou plus, avec une répercussion infime sur la qualité audio. ALIMENTATION Comme déjà mentionné, la PAN02 PRO s'alimente aussi bien par l'intermédiaire d'une pile 9 Volts que par la tension fantôme 48 Volts pour micros statiques, présente sur la plupart des tables de mixage. Placez l'interrupteur EIN/AUS dans la position désirée. La LED de contrôle, située au-dessus de l'interrupteur, s'allume en vert en cas d'alimentation par tension fantôme, en rouge en cas d'alimentation par pile 9 Volts. N'utilisez que des piles 6LR61 de type alcaline/manganèse ou de qualité supérieure. (Attention : lors de la mise en place dans le compartiment à piles, respectez bien la polarité !). La PAN02 PRO intègre un circuit d'adaptation de tension, qui s'adapte automatiquement aux différentes valeurs de tension d'alimentation. Si vous utilisez la PAN02 PRO avec une sortie au niveau ligne, elle doit être alimentée par une pile 9 Volts. Par principe même, la tension d'alimentation fantôme est de faible intensité : la puissance disponible est donc limitée, ce qui se traduirait, en sortie, par une limite de tension. Le plus souvent, de toute façon, les entrées au niveau ligne ne disposent pas d'alimentation fantôme. La LED de contrôle de la PAN02 PRO est insérée dans le courant d'alimentation. La luminosité est donc fonc- tion de la valeur de tension.
SÉLECTEUR PAD 10DB + 20DB
À l'inverse des boîtes de direct passives, il ne se produit aucune perte de niveau de signal entre l'entrée et la sortie de la PAN02 PRO. Il est donc possible de saturer l'entrée micro de la console de mixage. C'est pourquoi la PAN02 PRO dispose d'un atténuateur de signal à trois positions. Le sélecteur PAD -10dB atténue le signal d'autant. Pour une atténuation plus marquée, activez le sélecteur PAD -20dB. Et si les deux sélecteurs sont activés simultanément, on obtient une atténuation du signal d'entrée de 10 + 20 = 30 dB.EN FRDE ES
GAIN +12d Si le niveau d'entrée est faible, mais qu'on désire récupérer un signal au niveau ligne en sortie de la PAN02 PRO, il est possible d'amplifier le signal de 12 dB, en activant le sélecteur correspondant. Exemple d'application : vous avez branché en entrée un appareil semi-professionnel, dont le niveau de travail est de -10 dBV, mais vous désirez obtenir en sortie un niveau ligne professionnel, soit +4 dBu. N'oubliez pas qu'une amplification superflue augmente le bruit de fond.
GROUND LIFT/SOFT GROUND
Comme les circuits de la PAN02 PRO utilisent un transformateur de sortie, il est possible de séparer la masse d'entrée de la masse de sortie. On peut ainsi supprimer toute boucle masse résultant d'une double mise à la masse à des potentiels différents (par exemple, lorsque l'instrument est branché sur une prise secteur et la console sur une autre). Dans le cas le plus facile, on peut aussi se servir "à l'oreille" du sélecteur Ground Lift. Autre grand principe : si les appareils sont alimentés par le secteur, placer le sélecteur en position LIFT ; s'ils sont alimentés par piles, commencer par placer le sélecteur en position GND. Dans la position SOFT GND, les masses ne sont pas reliées directement, mais par l'intermédiaire d'un condensateur, procurant une mise à la masse plus "douce". Il ne faut pas oublier que la plupart des appareils numériques polluent la masse avec des parasites haute fréquence. Pour supprimer ces hautes fréquences, qui se traduisent souvent par des bruits audibles superposés au signal audio utile, il suffit d'insérer le condensa- teur sur la liaison de masse. L'appareil est donc mis à la masse pour ces hautes fréquences ; en revanche, pour le 50 Hz secteur, le condensateur "bloque" la mise à la masse (son impédance est élevée). Du coup, on évite les ronflettes consécutives aux boucles de masse. Autre cas de figure : si vous reliez la carte son d'un ordinateur à votre installation audio par l'intermédiaire d'une boîte de direct, c'est souvent la position SOFT GND qui donnera les meilleurs résultats.EN FRDE ES
Boîte de direct active Type de Produit : Boîte de direct Type : active Nombre de Canaux : 1 Nombre d'Entrées : 2 Connecteurs d'Entrée : jack mono 6,35 mm (type TS), XLR/f asymétrique (points 1 et 3 reliés) Niveau Maximal d'Entrée : +45 dBu (soit 138 V) Impédance d'Entrée : Sorties 0 dB et 12 dB : 1 Mohm ; -10 & -20 dB : 70 kohms ; -30 dB : 40 kohms Atténuation d'Entrée : 0 dB, -10 dB, -20 dB, -30 dB Amplification du Signal : +12 dB Nombre de Sorties : 1 Nombre de Renvois THRU par Canal :
Connecteurs de Sortie : XLR/f syumétrique, jack 6,35 mm Tension maximale de sortie : +15 dBu sur charge 1 kohm avec alimentation fantôme ; +19,7 dBu sur charge 1kohm ; > 20 dBu sur 10kohms avec pile 9 Volts Impédance de Sortie : 600 Ohms Réponse en Fréquence : 20 Hz - 20.000 Hz Symétrisation par Transformateur : oui Rapports de Tension dans le Transformateur : 3,16:1, 10:1, 31,6:1, 1:4 Contrôles : Sélecteurs Ground Lift, atténuateurs, Boost, 9VBat/+48V/Power Off Alimentation : pile 9 Volts type 6LR61, alimentation fantôme +48 V Puissance Consommée : à 0 dBu sur 600 Ohms : env. 4 mA sur tension fantôme 48 Volts, 18 mA sur pile 9 Volts Matériau Boîtier : tôle d'acier Finition Boîtier: peinture pulvérisée Largeur : 116 mm Profondeur : 140 mm Hauteur : 43,5 mm Masse: 0,85 kgEN FRDE ES
Cette garantie s’applique au produit Adam Hall de marque Palmer que vous avez acheté. Les droits de garantie légaux à l’égard du vendeur ne sont pas remplacés par cette garantie. Cette garantie confère au contraire des droits supplémentaires distincts à l’égard d’Adam Hall. Par cette garantie, Adam Hall assure une garantie de 2 ans à partir de la date d’achat du produit (auprès d’Adam Hall ou d’un de ses partenaires) contre tout défaut de pièce ou de fabrication, dans le cadre d’une utilisation normale. La période de garantie court à partir de la date d’achat. Pour faire valoir vos droits à la garantie, il faut justifier de la date d’achat, soit par une facture datée, soit par un bon de livraison daté. Vous êtes éligible aux droits relatifs à cette garantie, selon les termes et conditions mentionnés dans ce document , au cas où une réparation devrait intervenir dans le cadre de la garantie. Cette garantie n’est valable que pour l’acheteur initial du produit Adam Hall ; elle n’est pas transférable à l’acheteur ultérieur du produit. Tout au long de la période couverte par la garantie, les composants ou le produit défectueux Adam Hall seront réparés ou remplacés gratuitement. Tous les composants échangés dans le cadre de cette garantie restent la propriété de Adam Hall. Dans le cas improbable où le produit Adam Hall que vous avez acheté présenterait une défaillance répétée Adam Hall peut décider, de son propre chef, de remplacer ce produit par un autre, identique ou comparable (au moins de la même puissance). Adam Hall ne garantit pas que l’utilisation de ce produit ne sera sujette à aucune interruption ni défaillance. Adam Hall ne peut être tenu pour responsable de dommages consécutifs à une mauvaise observation des instructions d’utilisation contenues dans le manuel utilisateur. Cette garantie ne s’applique pas dans les cas suivants :
- pièces d’usure (par exemple, accumulateur, lampe...)
- appareils dont le numéro de série a été supprimé, falsifié ou endommagé suite à un accident
- utilisation non appropriée ou abusive ou autres causes extérieures
- appareils utilisés non conformément aux paramètres d’utilisation normaux, mentionnés dans le manuel d’utilisation livré avec l’appareil.
- appareils utilisés non conformément aux paramètres d’utilisation normaux, mentionnés dans le manuel d’utilisation livré avec l’appareil.
- appareils modifiés ou réparés par un tiers autre qu’Adam Hall ou une structure de maintenance autorisée. Ces termes et conditions constituent l’accord de garantie complet et exclusif entre cous et Adam Hall, relative- ment au produit de marque Adam Hall que vous avez acheté. Cette garantie ne s’applique qu’en Europe. Hors Europe, veuillez vous adresser à notre représentant commercial officiel.EN FRDE ES
Si votre appareil de marque Adam Hall présente, pendant la période de garantie, des défaillances au niveau des composants ou de la fabrication, couvertes par les conditions ci avant, le seul recours, exclusif, est sa réparation ou son remplacement au titre de cette garantie. Dans le cadre de cette garantie limitée, la responsabilité finan- cière maximale d’Adam Hall est expressément limitée à la plus faible des deux sommes suivantes : prix d’achat payé pour le produit ou coût de réparation ou de remplacement de tout composant matériel ne fonctionnant pas correctement dans des conditions normales d’utilisation. Adam Hall ne peut être tenu pour financièrement responsable de tout dommage causé par le produit ou sa défaillance – y compris toute perte de recettes ou de bénéfices, ni de tout dommage spécifique, incidentel ou consécutif. De plus, Adam Hall n’est pas responsable financièrement en cas de requête émanant d’une tierce partie ou de votre part pour le compte d’une tierce partie. Cette limitation de responsabilité financière s’applique en cas de demande de dommages et intérêts ou de poursuites, dans le cadre de cette garantie limitée ou en cas de procédure (négligence et stricte responsabilité produit), de non-respect du contrat, ou de toute autre procédure. Cette limitation de responsabilité financière ne peut être annulée ou amendée par quiconque. Cette limitation de responsabilité financière s’applique même si vous avez prévenu Adam Hall ou tout représentant autorisé de Adam Hall de la possibilité de tels dommages. Toutefois, cette limitation de responsabilité financière ne s’applique pas en cas de blessures aux personnes. Cette garantie fabricant limitée vous donne des droits légaux spécifiques. Vous pouvez également avoir d’autres droits, variables d’un état ou d’un pays à l’autre. Nous vous conseillons de vous reporter aux lois applicables dans votre état ou votre pays afin de déterminer l’étendue exacte de vos droits.
DEMANDE DE RÉPARATIONS SOUS GARANTIE
Pour demander des réparations sous garantie pour votre produit, veuillez contacter Adam Hall ou le revendeur agréé Adam Hall auprès de qui vous l’avez acheté.
DÉCLARATION DE CONFORMITÉ CE
Les appareils commercialisés par Adam Hall répondent (à la date actuelle) aux exigences et spécifications ap- plicables des Directives 1999/5/EC (R&TTE), 2004/108/EC (EMC) et 2006/95/EC (LVD). Pour plus d’informations, référez-vous au site www.adamhall.com.EN FRDE ES
(DÉCHET ÉLECTRIQUE) (Applicable dans l’Union Européenne et les autres pays européens dotés de systèmes de collecte sélective) La présence de ce logo sur le produit ou son manuel d’utilisation indique qu’en fin de vie, il ne doit pas être jeté avec les autres déchets domestiques. Afin d’éviter toute atteinte à l’environnement ou à la santé humaine pouvant résulter d’une gestion incontrôlée des déchets, veuillez assurer son recyclage de manière responsable. Séparez-le des autres types de déchets et recyclez-le, afin de promouvoir la réutilisation durable des ressources naturelles. Nous conseillons aux utilisateurs non professionnels de contacter le revendeur chez qui ils ont acheté le produit, ou un représentant gouvernemental local, pour plus de détails sur le lieu de collecte et la façon de recycler cet appareil dans le meilleur respect de l’environnement possible.. Nous invitons les utilisateurs professionnels à contacter leur fournisseur et à vérifier les termes et conditions de leur contrat d’achat. Ce produit ne doit pas être mélangé à d’autres déchets commerciaux lors de la collecte. PROTECTION DE L’ENVIRONNEMENT ET ÉCONOMIES D’ÉNERGIE Économiser l’énergie constitue une contribution active efficace à la protection de l’environnement. Pensez à éteindre tout appareil électrique dès que vous ne vous en servez plus. Pour éviter que les appareils placés en mode de veille (Standby) ne continuent à consommer de l’électricité, débranchez-les de leur prise secteur. Adam Hall GmbH, tous droits réservés. Les caractéristiques techniques et les fonctions disponibles sur le produit sont sujettes a modifications. La photocopie, la traduction et toute forme de copie, partielle ou intégrale, de ce manuel utilisateur sont interdites.EN ENDE ES
