PAN 02 PRO - Equipo de audio Palmer - Manual de uso y guía de instrucciones gratis

Tipo de producto	Caja de directo activa
Marca	Palmer
Modelo	PAN 02 PRO
Número de canales	1
Entradas	1x jack 6,35 mm TS (instrumento), 1x XLR hembra asimétrica
Salidas	1x XLR macho simétrica, 1x jack 6,35 mm (Link/Thru)
Nivel de entrada máximo	+45 dBu (138 V)
Impedancia de entrada	1 MΩ (ganancia 0 o +12 dB), 70 kΩ (-10 o -20 dB), 40 kΩ (-30 dB)
Atenuación de entrada (PAD)	0, -10, -20, -30 dB (conmutables)
Amplificación (Boost)	+12 dB
Impedancia de salida	600 Ω
Respuesta en frecuencia	20 Hz - 20 kHz
Simetrización	Por transformador
Relaciones de transformación	3,16:1, 10:1, 31,6:1, 1:4
Controles	Ground Lift (GND/LIFT/SOFT GND), PAD (-10/-20 dB), Boost (+12 dB), Alimentación (Off/9V/+48V)
Alimentación	Pila 9 V (6LR61) o alimentación fantasma +48 V
Consumo	4 mA (fantasma 48 V), 18 mA (pila 9 V)
Dimensiones (L x P x A)	116 x 140 x 43,5 mm
Peso	0,85 kg
Material de la carcasa	Chapa de acero, pintura pulverizada
Indicador LED	Verde (alimentación fantasma), Rojo (pila)
Limpieza	Paño seco
Garantía	2 años (fabricante)

Preguntas frecuentes - PAN 02 PRO Palmer

¿Qué tipo de alimentación necesita la PAN 02 PRO?

La PAN 02 PRO puede alimentarse mediante una pila de 9 V (tipo 6LR61) o mediante la alimentación fantasma +48 V de la mesa de mezclas. Un interruptor permite seleccionar el modo. El LED se enciende en verde para la alimentación fantasma y en rojo para la pila.

¿Cómo usar el atenuador PAD?

El selector PAD ofrece tres posiciones: -10 dB, -20 dB, o ambas combinadas para -30 dB. Esto permite reducir el nivel de entrada para evitar la saturación de la entrada de micrófono de la mesa.

¿Para qué sirve el interruptor Ground Lift?

El Ground Lift permite cortar o suavizar la conexión a tierra entre la entrada y la salida para eliminar bucles de tierra y zumbidos. Posiciones: GND (tierra directa), LIFT (tierra flotante), SOFT GND (tierra mediante condensador para filtrar altas frecuencias).

¿Cómo conectar un instrumento a la PAN 02 PRO?

Use un cable de instrumento jack 6,35 mm TS (mono) en la entrada 'Input'. También puede usar la entrada XLR hembra asimétrica. La salida XLR macho se conecta a la entrada de micrófono de la mesa con un cable XLR simétrico.

¿Cuál es la utilidad de la salida Link/Thru?

La salida Link (jack 6,35 mm) es una salida paralela a la entrada, que permite enviar la señal sin procesar a un amplificador u otro equipo sin afectar la señal principal.

¿Puedo usar la PAN 02 PRO con una salida de línea?

Sí, si usa la salida a nivel de línea, la alimentación fantasma generalmente no está disponible. Entonces es necesario alimentar la caja de directo con una pila de 9 V para obtener un voltaje de salida suficiente.

¿Cómo limpiar la PAN 02 PRO?

Use un paño seco para limpiar la carcasa. No use líquidos ni productos abrasivos. Desconecte el dispositivo antes de limpiarlo.

¿Cuál es la duración de la garantía?

La garantía del fabricante Adam Hall es de 2 años a partir de la fecha de compra, contra cualquier defecto de pieza o fabricación. Se aplica al comprador original y no es transferible.

¿Qué hacer si el LED no se enciende?

Primero verifique que el interruptor de alimentación esté en posición 9V o +48V. Si usa la pila, asegúrese de que esté correctamente insertada y que no esté descargada. En modo fantasma, verifique que la mesa proporcione correctamente los +48 V.

¿Cómo usar el Boost +12 dB?

Active el interruptor 'Gain +12 dB' para amplificar la señal de entrada en 12 dB. Útil cuando la fuente tiene un nivel bajo (ej: -10 dBV) y desea un nivel de línea profesional (+4 dBu) en la salida.

MANUAL DE USUARIO PAN 02 PRO Palmer

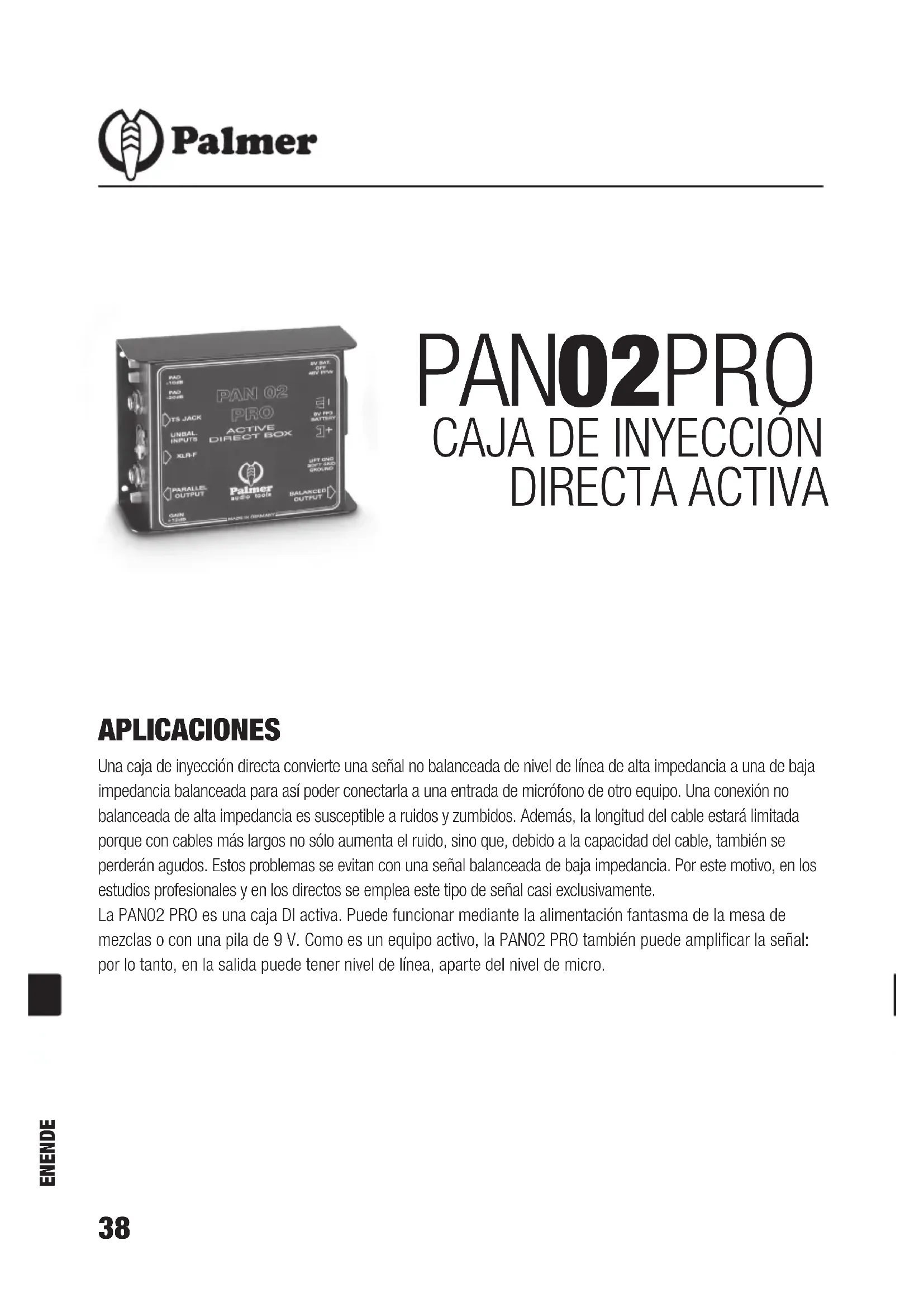

Una caja de inyección directa convierte una SERIAL no balanceada de nivel de linea de alta impedancia a una de baja impedancia balanceada para así poder conectarla a una entrada de micrófono de other equipo. Una conexión no balanceada de alta impedancia es susceptible a ruidos y zumbidos. Además, la longitud del cable está limitada porque con cables más largos no solo augmenta el ruido, sino que, debido a la capacité del cable, también se perdán agudos. Estos problemas se evitan con una SERIAL balanceada de baja impedancia. Por este motivo, en los estudio profesionales y en los directos se emplea este tipo de SERIAL casi exclusivamente.

La PAN02 PRO es una caja DI activa. Puede functionar mediante la alimentacion fantasma de la mesa de mezclas o con una pila de 9 V. Como es un equipo activo, la PAN02 PRO también puede amplificar la sealsal: por lo tanto, en la calidaduede tener nivel del linea, aparte del nivel de micro.

INSTRUCCIONES DE SEGURIDAD

1. Lea atentamente las instrucciones de este manual.
2. Guarde toda la informacion en un lugar seguro para futuras consultas.
3. Siga las instrucciones indicadas.
4. Siga todas las advertencias. No quite las instrucciones de seguridad ni cuales quarta informacion indicada en el equipo.
5. Utilice el equipo únicamente según la finalidad prevista.
6. Utilice solo soportes y fijaciones que Sean robustos y adecuados cuando instale el equipo en instalaciones fijas. Asegürese de que los soportes de pared estan correctamente instalados y firmamente fjados. Asegürese de que el equipo está solidamente instalado y no se pueda caer.
7. Al instalar el equipo, respete las normas de seguridad aplicables en su País.
8. Evite instalar el equipo cerca de radiadores, acumuladores de calor, estufas orialquier other fuente de calor. Asegurese de que el equipo este instalado en un lugar con ventilacion suficiente para evitanomialquer sobrecalentamento.
9. No coloque sobre el equipo fuentes de llamas sin proteccion, por exemple, velas encendidas.
10. Evite bloquear las rejillas de ventilacion.
11. No utilise este equipo cerca del agua (excepto los equipos asignificamente disyenados para uso en exterior, en casoengo en conta las indicaciones Mentionadas a continuación). No exponga este equipo a materiales, liquidos o gases inflamables.
12. Evite exponer el equipo a gotas o salpicaduras que pueda caer bajo del本身就是. No colocque recipientes llenos de liquido, como floreros o vasos, sobre el equipo.
13. Asegürese de no dejar caer nãojn objeto dentro del equipo.
14. Emplee el equipo unicolemente con los accesos recomendados por el fabricante.
15. No abra el equipo niintaente modificarlo.
16. Una vez connectado el equipo, compruebe que en toda la longitud del cableado no haypeligro de que provoque una caida, por ejemplo.
17. Durante el transporte, asegúrese de que el equipo no se caiga y pueda causar daños personales o materiales.
18. Si el equipo no funciona correctamente, o si se haVERTo liquido sobre el, o si un objeto ha caido en su interior o si ha sufrido algo imperfecto, apague inmediamente el equipo y desenchufe el cable electrico (si se tratate de un equipo activo). Unicamente un technician especialista debe reparar el equipo.
19. Para limpar el equipo utilise un paño seco.
20. Procure suiv las normas vigentes en su pays sobre reciclaje de desechos. Separe los componentes de plastico, papel y carton del paquete para recicularlos en sus contenedores respectivos.
21. No deje las bolsas de plastico al alcance de los niños.

PARALOS EQUPOS CON TOMA ELECTRICA:

1. ADVERTENCIA: Si el cable electrico está provisto de un contacto de proteccion, debe connectarse a una toma electrica con connexion a tierra. No desactivar nunca esta connexion de proteccion a tierra del cable electrico.
2. Si el equipo ha estado expuesto a un cambio brusco de temperatura (por exemple, après del transporte), no lo encienda inmediamente. La condensation o la humedad podrjan dañar el equipo. Deje que el equipo alcance la temperatura ambiente antes de encenderlo.
3. Antes de conectar el cable electrico a la toma de corrente, compruebe si la tension y la fecuencia del suministro electrico coinciden con las specifications de este equipo. Si el equipo dispone de un selec- tor de tension, antes de enchufarlo a la red electrica, aseguirse de que el valor selectionado coincide con la tension de suministro. Si el enchufe o el adaptordo de corrente no encajan en la toma electrica, consulte a un electricista.
4. Asegürese de que el cable electrico no está pinzado. Evite que el cable的结果 pellizcado, sobre todo en los extremos de connexion al equipo y en la toma electrica.
5. Al conectar el equipo, asegúrese de que el cable electrico o el adaptador de corriente está antes de limpiarlo. Paraarlo, desconecte el cable electrico y el adaptador de corriente del conductor del equipo en vez de desenchufar el cable de la toma electrica. No tocar el cable electrico ni el adaptador de corriente con las manos húmedas.
6. No encienda y apague el equipo en cortos intervalos de tiempo, ya que se reduce asi la vida uyil del systema
7. NOTE IMPORTANTE: Sustituya los fusibles únicamente porthers del mesmo tipo y de las mismas caric-teristicas. Si el fusible se funde continuamente,pongase en contacto con un service Tecnico autorizzato.
8. Para disconnectar Completely el equipo de la tension electrica, desenchufe el cable electrico o el adaptor de corriente de la toma electrica.
9. Si el equipo dispone de un enchufe来电ico Volex,deberte desbloquearse el Volex del equipo para des enchufaro. Este implica que un tiron en el cable eletrico pueda desplazar el equipo y provocar daños personales o materiales. Por tanto, aseguirese de instalar los cables con sumo cuidado.
10. Si es probable que caiga un rayo por una tormenta electrica o si no va aemployar el equipo durante mucho tiempo, desenchufe el cable electrico y el adaptorador de corriente.

ADVERTENCIA:

Para evaporar el riesgo de descarga electrica, no retire la tapa. El equipo no contiene piezas que el usuario pueda reparar o sustituir. Para该如何 tarea de mantenimiento o reparacion,akra a un先进技术ual.

El significo de rayo bajo de un triangulo equilatoro advierte al usuario de la presencia de tensiones peligrosas sin aislamento bajo del equipo que pueda causar una descarga electrica y suponer un riesgo para la salute.

lo de exclamacion bajo de un triangulo equilatero advierte al usuario de la existencia de importantes instrucciones de uso y mantenimiento.

ADVERTENCIA:ALTO VOLUMEN!

Este equipo se destina a un uso profesional. Por consiguiente, si se aplica a un uso comercial, está sujeto a las normas y reglamentos de la Asociación para la prevencion de accidentes de su sector profesional. Como fabricante, Adam Hall tiene la obligation de informar formalmente a losOOKos de la existencia de posibles riesgos para la salute.

Danos auditivos por exposión prolongada a un niven SPL alto: este equipo pueda tener fácilmente un niven de presión sonora (SPL) lo suficientemente elevado como para causar daños auditivos permanentes a los artistas, el personal de producción y el priválico. Deben tomarse precauidaciones para estar la exposión prolongada a un SPL de más de 90 dB.

jATENCION! INFORMACION IMPORTANTE SOBRE LOS PRODUCTOS DE I LUMINACION

1. No mire el haz de luz desde una distancia inferior a 40~cm
2. No mire el haz de luz de circa durante periodos prolongados.
3. No mire directamente el haz de luz con instrumentos opticos, como lentes de aumento.
4. Los efectos estroboscópicos peuvent a veces causar convulsiones en personas fotosensibles! Las personas con epilepsia deben estar los lugares en los que se usan luces estroboscóicas.

CONEXIONES

Las señales de linea, como las de un teclado, Employment un cable de instrumento apantallado con jack (mono o estéreo de 6,3 mm) que se conecta a una entrada «INPUTS». Además, también dispone de una entrada balanceada XLR hembra (pines 1 y 3 = masa, pin 2 = vivo). Con la PAN02 PRO funciona convertir, por exemple, una entrada XLR no balanceada en una calidad balanceada. Si además hay que conectar esta SCNAL a un amplificador, se pueda usar la calidad por jack para enviar la SCNAL en paralelo. Los cables no balanceados no deben ser más largos de lo absolutamente Neededo. Por ello, la PAN02 PRO debe instalarse cerca de la fuente de audio no balanceada.

La senal de salute balanceada de bajo impedancia está disponible en el conector XLR macho. La asignacion de pines es la estandar: el pin 2 es el vivo, y el pin 3 es el returno.

La conexión a una entrada de la mesa de mezclas se realiza mediante un cable de micrófono balanceado y apantallado. La longitud del cable no escritica y pueda ser de mas de 100 metros, sin una perdida de calidad appreciable de la seals.

ALIMENTACION ELECTRICA

Como se calculó, la PAN02 Pro puede functionar mediante una pila de 9 V o bien mediante la alimentación fantasma de 48 V que-ofrecen muchas mesas de mezclas. Coloque el selector en la posicón deseada. Un LED de estado situado encima del selector se ilumina de color verde cuando se seleccióna la alimentacion fantasma, y de color rojo cuando funciona con la pila de 9 V. Una pila alcalina de 9 V (de tipo 6LR61) o de alta calidad superior debe estar instalada en el compartmentimiento de pilas. (Atencion: insertela respetando la polaridad serigrafiada en el equipo). La PAN02 PRO tiene un convertor interno que convierte las differentes tensiones al nivel de tensión necessario. Si utilizes la PAN02 PRO con un nivel de linea a laittersa, se recomienda alimentar el equipo con una pila de 9 V. Es possible que una alimentacion fantasma solo disponga de una fracccion de la energia necessitiesaria, lo que limitara el nivel de salute. Además, las entradas de linea generalmente carecen de alimentacion fantasma.

El LED de estado se incluye en la ruta de senal de la PAN02 PRO, por lo que su brillo variará ligeramente con el nivel.

ATENUADORES DE 10 Y 20 DB

A diferencia de las cajas de inyeccion directa pasivas, entre la entrada y la calidad de la PAN02 PRO no hay perdida de senal, por lo que es possible que liegue a saturar la entrada de micro de una mesa de mezclas. Por este motivo, integra un circuito de tres niveles de atenuacion. El boton PAD-10dB> atenua 10 dB la senal. El boton PAD-20dB> atenua aun mas la senal. Siamins botones estan pulsados a la vez, la senal de entrada se atenuar30 dB (10 dB + 20 dB).

GAIN +12dB

En los niveles bajo de entrada, sobre todo si se necesita una seals de linea a la calidad de la PAN02 PRO,可以更好 aplicarse una ganancia de 12 dB pulsando el botón «GAIN +12 dB». Este botón es efecto, por exemple, si se conecta a un equipo que solo da un nivel semiprofessional a la calidad (-10 dBV), pero se necesita un nivel de estudio (+4 dBu/6 dBu).

Tenga en cuenta que toda ganancia innecasaria también hara augmentar el nivel de ruido.

MODOS LIFT GROUND Y SOFT GROUND

El diseño de la PRO PAN02 incluye un transformador de salute queSeparated galvánicamente las masas de la entrada y salute, y que puedaatar los bucles de mata que se producenupon a la doble connexion a tierra (porejemplo, cuando un instrumento se conecta a tierra por el enchufe Schuko y por la mesa de mezclas).Lo habitual en这些东西 es pulsar el commutador Ground-Lift de oido. Como regla general, para los equipos que estan connectados a tierra a trovés de la red electrica, el commutador se situara en principio en la posicion «LIFT GND»,,minterasque para los instrumentos que functionan con pila se situara en «GROUND».

En la posicion «SOFT GND» las tierras no se conectan directamente, sino a travers de condensador. también hay que considerar el hecho de que manydispositivos digitales derivan alta freuencia a tierra. Para eliminar eficazmente estas altas freuencias,@cuyos productos de intermodulacion se eschuchan como ruidos agudos en el systema de audio, sera suficiente una conexion a tierra a travers de un condensador. Por lo tanto, el dispositivo está connectado a tierra para las altas freuencias, pero para la freuencia de 50Hz de la red electrica, el condensador representa una impedancia muy grande. De esta forma se eliminan los bucles de masa. Al conectar una tarjeta de sonido de un ordinador al systema de audio mediante esta caja de inyeccion directa, la posicion «SOFT GND» sera la mayor posicion.

CHARACTERÍSTICAS TÉCNICAS

Caja de inyección directa activa

Tipo de producto: Caja de inyección directa
Tipo: Activo
Número de canales: 1
Número de entradas: 2
Conectores de entrada: Jack mono de 6,3 mm, XLR hembra no balanceado, pines 1 y 3 puenteados
Máximo;nvel de entrada: 45 dBu
Impedancia de entrada: 0 y12 dB: 1 Mohmio; -10 y -20 dB: 70 Kohmios; -30 dB: 40 Kohmios
Atenuación de entrada: 0 dB, -10 dB, -20 dB, -30 dB
Amplificación de”;snal: +12 dB
Número de salidas: 1
Salidas en paralelo por canal: 1
Conectores de salida: XLR hembra balanceado, jack de 6,3 mm
Nivel de vente”;maximo: +15 dBu a 1 Kohmio de entrega fantasma; 19,7 dBu a 1 Kohmio; >20 dBu a 10 Kohmios de entrega por pila de 9 V
Impedancia de vente: 600 ohmios
Respuesta en Frequencia:	20 a 20.000 Hz
Transformador balanceador:	Sí
Relación de transformación:	3,16:1; 10:1; 31,6:1; 1:4
Controles:	Conmutador Ground-Lift, atenuador, ganancia, selector de pila de 9 V/+48 V/apagado
Alimentación electrica:	Pila de 9 V, alimentación fantasma de +48 V
Consumo de corriente:	0 dBu y 600 ohmios: aprox., 4 mA/48 V o 18 mA/9 V
Material de la carcasa:	Acero
Acabajo de la carcasa: Texturizada
Ancho:	116 mm
Fondo:	140 mm
Altura:	43,5 mm
Peso:	0,85 kg

RESPUESTA EN FRECUENCIA Y DE FASE

THD

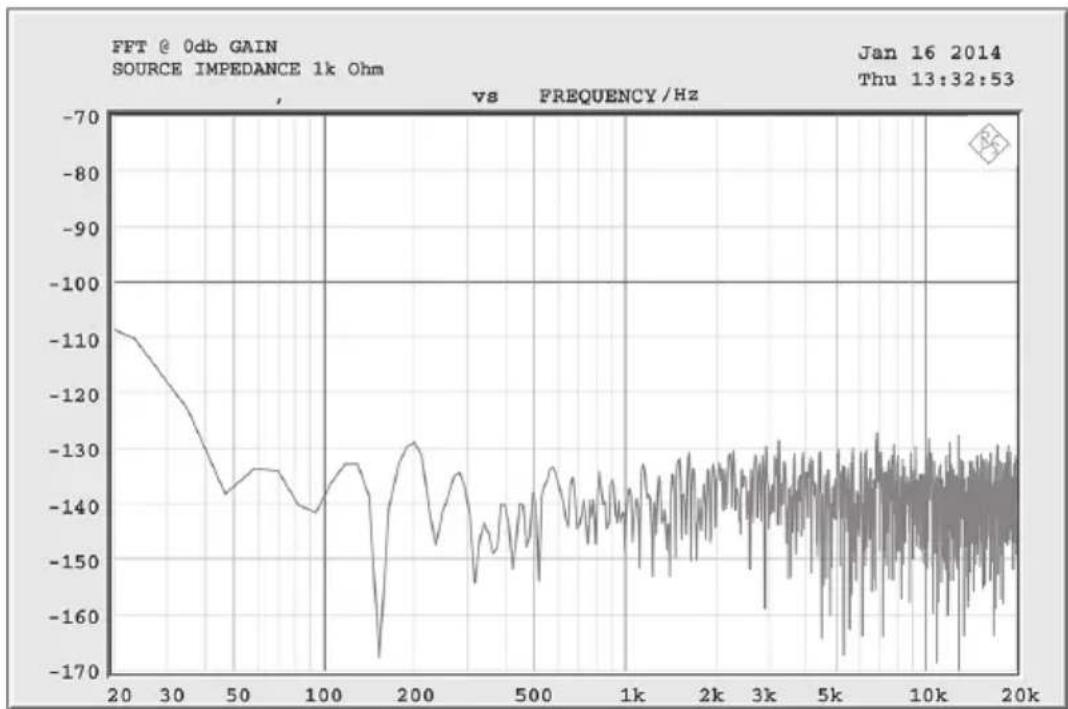

RUIDO
