Type de produit	Amplificateur combo pour guitare basse
Marque	Hartke
Modèle	Kickback KB12 (HS1200)
Puissance de sortie	120 W RMS sous 8 ohms
Haut-parleur intégré	31 cm (12 pouces) / 8 ohms
Dimensions (approx.)	55 × 45 × 35 cm (H × L × P)
Poids (approx.)	22 kg
Alimentation	115 V ou 230 V (sélectionnable), 50/60 Hz
Fusible	3 A / 250 V, à fusion lente
Égalisation	3 bandes : Low (100 Hz), Mid (300 Hz), High (5 kHz), ±15 dB
Fonction Shape	Filtre de contour avec fréquence variable (80 Hz à 1 kHz)
Entrée instrument	Jack 6,35 mm asymétrique, tension max. 15 V
Sortie casque	Jack stéréo 6,35 mm, coupe le haut-parleur automatiquement
Sortie Direct Out	XLR mâle symétrique, niveau micro (pré-égalisation)
Sortie haut-parleur externe	Jack 6,35 mm mono, impédance recommandée 8 ohms
Rapport signal/bruit	85 dB (A pondéré)
Réponse en fréquence	5 Hz – 60 kHz (sortie Pre)
Construction	Baffle inclinable (position KickBack™), grille métallique, revêtement moquette
Entretien et nettoyage	Utiliser un chiffon sec et doux. Éviter l'humidité et les produits abrasifs.
Sécurité	Ne pas obstruer la ventilation arrière. Débrancher avant toute intervention. Utiliser uniquement haut-parleur 8 ohms si externe.
Pièces détachées / réparabilité	Fusible remplaçable. Pour toute réparation, contacter le SAV Hartke (1-800-372-6766) et obtenir un numéro d’autorisation de retour.

FOIRE AUX QUESTIONS - Kickback KB12 Hartke

Comment brancher mon instrument et régler le volume ?

Connectez votre basse à l'entrée Input (Jack 6,35 mm) en face avant. Réglez le volume de votre instrument au maximum et le bouton Volume du HS1200 au minimum. Mettez l'ampli sous tension, puis augmentez progressivement le volume jusqu'au niveau souhaité.

À quoi sert la fonction Shape et comment l'utiliser ?

La fonction Shape active une courbe d'égalisation spéciale optimisée pour la basse. Appuyez sur la touche Shape pour l'activer. Le bouton Shape ajuste la fréquence du filtre (de 80 Hz à 1 kHz). Tournez-le vers la droite pour affecter les aigus, vers la gauche pour les graves. L'égalisation standard reste active simultanément.

Quelles sont les plages de réglage de l'égalisation ?

L'égalisation trois bandes offre ±15 dB sur les fréquences suivantes : Low à 100 Hz, Mid à 300 Hz et High à 5 kHz. En position centrale (0), la réponse est plate. Tournez à droite pour accentuer, à gauche pour atténuer.

Puis-je utiliser un casque avec le HS1200 ?

Oui, branchez votre casque stéréo (600 ohms max) dans la sortie Headphones (Jack 6,35 mm). Le haut-parleur interne est alors automatiquement coupé. Commencez toujours avec le volume au minimum et augmentez progressivement pour éviter tout risque de lésion auditive.

Comment connecter l'ampli à une console de sonorisation ou d'enregistrement ?

Utilisez la sortie Direct Out (XLR mâle) en face avant. Connectez-la à un boîtier DI ou directement à l'entrée micro XLR d'une console. Le signal est pré-égalisation et pré-volume, avec un niveau environ 6 dB supérieur au niveau d'entrée.

Quelle est la puissance et l'impédance du haut-parleur interne ?

Le haut-parleur interne fait 31 cm (12 pouces), 8 ohms. L'ampli délivre 120 W RMS sous cette charge. Il est possible de brancher une enceinte externe 8 ohms, mais il est recommandé d'utiliser exclusivement le haut-parleur interne.

Quels sont les fusibles à utiliser et comment les remplacer ?

Le fusible est de type 3 A / 250 V, à fusion lente. Il se trouve dans le porte-fusible à l'arrière. Débranchez l'appareil avant de le remplacer. Utilisez un fusible strictement identique.

L'ampli peut-il être utilisé en position inclinée ?

Oui, le baffle spécial KickBack™ permet de basculer l'ampli en position inclinée. Cela améliore la dispersion des hautes fréquences et permet de l'utiliser comme retour de scène (bain de pied). Veillez à la stabilité et à la ventilation.

Que faire en cas de distorsion ou de problème de son ?

Vérifiez d'abord le câble instrument et le niveau de sortie de votre basse. Réduisez le gain ou le volume si nécessaire. Assurez-vous que l'égalisation n'est pas excessive. Si le problème persiste, contactez le support technique Hartke au 1-800-372-6766.

Comment entretenir et nettoyer l'amplificateur ?

Nettoyez l'extérieur avec un chiffon sec et doux. N'utilisez jamais de produits chimiques ou abrasifs. Évitez l'humidité et les températures extrêmes. Assurez-vous que les ouvertures de ventilation ne sont pas obstruées.

MODE D'EMPLOI Kickback KB12 Hartke

Fonctions du Kickback. 16

Visite guidée — Face avant 17

Visite guidée — Face arriere 19

Mise en oeuvre et utilisation du Kickback. 20

Utilisation de l'égalisation 22-24

Effets de la fonction Shape sur le son 25

Caracteristiques techniques. 60

Deutsche

Merci d'avoir choisi le combo basse Hartke HS1200 KickBack™! Bien que nous avons concu cet amplificateur avec un but de simplicité d'utilisation, nous vous conseillons de prendre le temps de dire ces quelques pages pour comprendre les fonctions uniquees de cet ampli. Ce combo Kickback™ est équipé d'un amplificateur Hartke HS1200, avec une puissance de 120 Watts et un son exceptionnellement clair, associé à un haut-parleur adapté de 31 cm (12 pouces) et 8 Ohms, ou de 38 cm (15 pouces) et 8 Ohms. Le baffle de conception spéciale peut être utilisé droit sur le sol ou en position inclinée, ce qui favorise la dispersion des haute fréquences. Optimisé pour la guitareasse, le HS1200 est l'ampli parfait pour les petits concerts (en piano-bar, par exemple). De plus, sa sortie casque en fait l'ampli par excellence pour le travail personnel. Dans ces pages, vous trouvez une description détaillée de l'ampli basse HS1200 KickBack™, une visite guidée des faces avant et arrière, des explications pas-à-pass sur la mise en œuvre et l'utilisation de l'appareil, des informations supplémentaires sur l'égalisation et l'utilisation de la fonction Shape, et les caractéristiques détaillées. Vous trouvez également une carte d'enregistrement — n'oubliez pas de replir cette carte et de nous la renvoyer pour bénéficier de notre assistance technique téléphonique (ou en ligne), pour receivevoir les mises à jour sur ce produit ou sur d'autres produits Hartke et Samson.

REMARQUE: Si vous doivent faire réparer vosures HS1200, vous doivent obtenir un nombre d'autorisation de return. Sans ce nombre, le produit ne sera pas accepté. Appelez Samson au 1-800-372-6766 pour obtenir un nombre d'autorisation de return avant tout envoi. Conserve l'emballage original, et si possible, renvoyez le produit dans le carton et l'emballage d'origine.

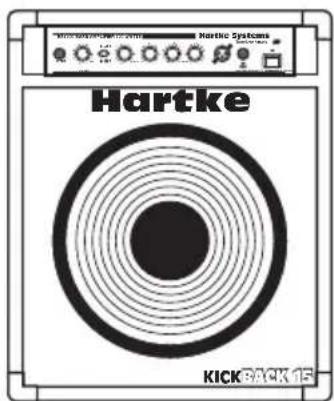

Fonctions du kickback

Le HS1200 fait appel à des circuits électroniques avances spécifiques à l'amplification basse, pour un prix de vente qui reste tout à fait abordable. Voici quelques une des fonctions principales de l'amplificateur :

• Puissant — 120 Watts dans 8 Ohms.
• Conception bipolaire pour un son clair et précis, et circuit Transient Attack®, vous garantissant que chaque nuance de votre jeu sera reproductive avec fidélité.
• Égalisation haute qualité à trois bandes, vous permettant de créé une vaste palette de sonorités pour votreasse.
• Filtre de contour unique "Shape". Ce circuit active une courbe d'égalisation conçue spécifique pour la base électrique. De plus, le bouton Shape vous permet de modifier la fréquence du filtre pour adapter la courbe du filtre Shape aux caractéristiques sonores de votre propre instrument.
• Une sortie casque séparée coupe automatiquement la sortie haut-parleur, ce qui permet d'utiliser le HS1200 comme ampli de travail personnel de haute qualité. De plus, la sortie Direct Out de la face avant vous permet de connecter le HS1200 à n'importe celle console de sonorisation ou d'enregistrement.
• L'entrée spéciale permet la connexion de tous types de niveaux d'entrée (jusqu'à 15 Volts), ce qui vous permit d'utiliser le HS1200 avec n'importe quel type dese, passive ou active.
• Haut-parleur Hartke de 31 cm (12 pouces) et 8 Ohms, ou de 38 cm (15 pouces) et 8 Ohms, installé dans un baffle spécial "KickBackTM". Lorsque vous l'utilisez en position inclinée, le HS1200 fonctionne comme un retour de scene bain de pied, vous permettant d'apprecier la réponse et la clarté dans les haute fréquences.
• Construction ultra robuste, protection de haut-parleur en métal et finition en moquette pour les concerts et les tournées.

Visite guidée — face avant

1. Input - Connectez votre basse au HS1200 par cette entrée. Ce Jack 6,35 mm asymétrique autorise la connexion d'une large plage d'impédances d'entrée et permet une tension d'entrée maximum de 15 Volts (vous pouvez connecter n'importe quel type de basse, active ou passive).
2. Volume - Réglage de volume général. Pour obtenir le meilleur rapport signal/bruit, réglez le volume de votre basse au maximum et réglez le volume du HS1200.
3. Touche Shape - Lorsque la touche est enfoncée, le HS1200 active une courbe d'égalisation spéciale conçue pour améliorer le son de votre basse. Lorsque la touche est reliachée, la fonction Shape est inactive. Consultez la section, "Effets du réglage Shape" en page 11 de ce mode d'emploi.
4. Bouton Shape - Lorsque la touche (voir n° 3 ci-dessus) est enforcée, ce réglage est actif. Il applique un filtré de 20 sur la fréquence sélectionnée, ce qui vous permet de personnaliser l'effet de la courbe Shape à votre guitare basse. Plus vous tournez le bouton Shape vers la droite, plus le filtré affecte les haute fréquences; plus vous le tournez vers la gauche, plus il affecte les basses fréquences. Lorsqu'il est en position maximum, le filtré est appliqué à la bande de fréquences autour de 1 kHz; lorsqu'il est en position minimum, il est appliqué à la bande de fréquences autour de 80 Hz. Consultez la section, "Effets du réglage Shape" en page 11 de ce mode d'emploi.
5. Low EQ - Ce réglage permet jusqu'à 15 dB (environ) d'atténuation/accentuation à 100Hz, avec une courbe de réponse en cloche. Lorsque le bouton est placé sur la position centrale ("0"), aucune modification n'est apportée au signal (la réponse est plate). Tournez-le à droite du repère "0" pour accentuer les fréquences, ou à gauche du repère "0" pour les atténuer. Pour plus d'informations, consultez la section sur l'égalisation à la page 11 de ce mode d'emploi.
6. Mid EQ - Ce réglage permet jusqu'à 15 dB (environ) d'atténuation/accentuation à 300 Hz, avec une courbe de réponse en cloche. Lorsque le bouton est placé sur la position centrale ("0"), aucune modification n'est apportée au signal (la réponse est plate). Tournez-le à droite du repère "0" pour accentuer les fréquences, ou à gauche du repère "0" pour les atténuer. Pour plus d'informations, consultez la section sur l'égalisation à la page 11 de ce mode d'emploi.

Visite guidée — face avant

1. High EQ - Ce réglage permet jusqu'à 15 dB (environ) d'atténuation/accentuation à 5 kHz, avec une courbe de réponse de type Baxendall. Lorsque le bouton est placé sur la position centrale ("0"), aucune modification n'est apportée au signal (la réponse est plate). Tournez-le à droite du repère "0" pour accentuer les fréquences, ou à gauche du repère "0" pour les atténuer. Pour plus d'informations, consultez la section sur l'égalisation à la page 11 de ce mode d'emploi.
2. Sortie Direct - Cette embase XLR male symétriqueasse impédance portele signal à niveau micro pré-égalisation (et pré-volume) du HS1200. Utilisez cette sortie pour la connexion du HS1200 à un boîtier de Direct (DI) ou à l'entrée micro XLR d'une console de sonorisation ou d'enregistrement. Le niveau de ce signal est supérieur d'environ 6 dB au niveau d'entrée.
3. Embase casque (Headphones) - Connectez votre casque stéreo (600 Ohms maximum) à cette sortie stéreo en Jack 6,35 mm. Lorsque vous insérez une fiche dans cette embase, le haut-parleur du HS1200 est coupé, ce qui vous permet de travailler au casque sans déranger votre entourage. Le niveau de la sortie casque varie avec la position du bouton de volume — une position excessive qui entraînerait une saturation du haut-parleur entraînera de la même façon une saturation du casque.
4. Interrupteur secteur Power - Utilizez cet interrupteur pour placer le HS1200 sous ou hors tension.
5. Témoin d'alimentation à Led - S'allume lorsque le HS1200 est sous tension.

ATTENTION: Le HS1200 peut générer des niveaux sonores dans le casque qui peuvent être extrémement élevés : Commencez toujours par régler le bouton de volume au minimum et montez progressivement le niveau. Les bruits de "clic" indiquent la présence d'une distorsion et de dommages possibles au casque (et/ou à votre audition!). Veillez à ne JAMAIS utiliser des niveaux sonores excessifs!

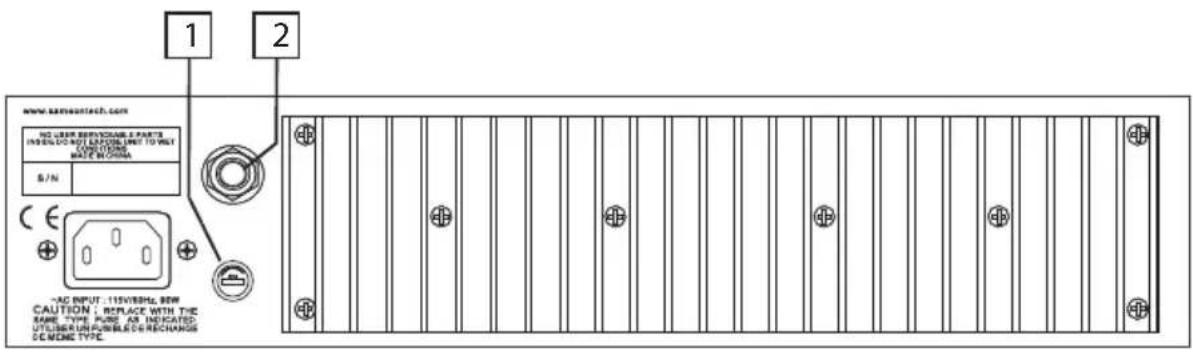

Visite guidée — face arrière

1. Porte fusible - Insérez un fusible de 3 Ampères, 250 Volts, pour l'utilisation avec une tension secteur de 115 Volt. Utilisez des fusibles à fusion lente.
2. Sortie haut-parleur - En utilisation normale, le haut-parleur interne est connecté à cette sortie Jack 6,35 mm mono. Si vous le souhaitez, vous pouvez replacer ce haut-parleur par une enceinte externe de 8 Ohms, bien que cela ne soit pas recommandé.

ATTENTION: Du fait du niveau de sortie élevé et du caractèreasse fréquence du signal géné par le HS1200, nous recommendons l'utilisation exclusive du haut-parleur interne. Si vous souhaitez connecter une enceinte externe, veillez à ce que son impédance soit de 8 Ohms. Utilisez une enceinte prévue pour l'utilisation avec un amplificateurasse.

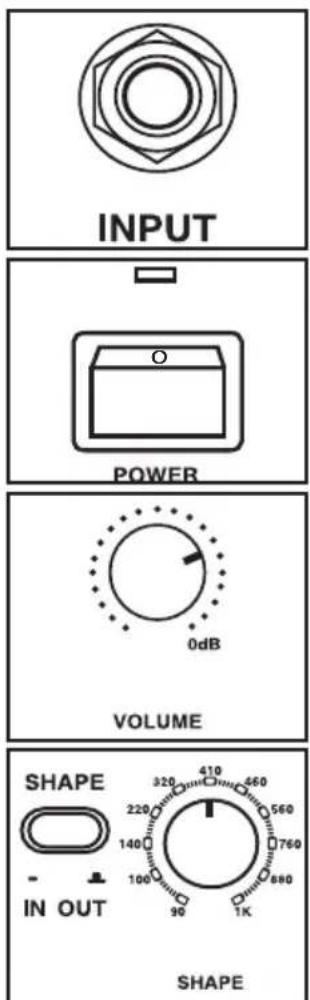

Mise en oeuvre et utilisation du kickback

La procédure de configuration de votre combo basse Hartke HS1200 KickBack™ est très simple et ne prend que quelques minutes:

1. Retirez l'ampli de son emballage (conservez-le pour tout retour en atelier) etCHOISSEZ son emplacement. Pour eviter tout probleme de surchauffe, veiliez a ce que la face arriere ne soit pas obstruee et que I'amplificateur soit suffisamment ventilé. Le HS1200 peut etre utilise a plat sur le sol ou en position inclinee (position "KickBackTM"), ce qui permet d'améliorer la dispersion sonore et la reponse dans les hautes fréquences ( comme indiqué ci-dessous):

1. Le HS1200 dispose d'un connecteur (face arrière) permettant de connecter le haut-parleur interne à la sortie de l'ampli (section n°2 en page 5 de ce mode d'emploi). Verifiez que la fiche soit complètement insérée dans l'embase. Si vous utilisez une enceinte externe, connectez-la à la sortie de l'amplificateur par un Jack 6,35 mm mono. Utilisez une enceinteasse de puissance suffisante et d'impédance de 8 Ohms. Il est cependant recommendé d'utiliser uniquement le haut-parleur interne. Veillez a ne jamais placer l'ampli sous tension s'il n'est pas connecté à une enceinte ou au haut-parleur interne.
2. Connectez ensuite la fiche secteur à une prise secteur avec terre. Ne placez pas encore le HS1200 sous tension.
3. Utilisez un cable instrument pour relier votre basse à l'entrée Input de la face avant. En face avant du HS1200, tournez le bouton de volume au minimum, reglez les trois boutons d'égalisation en position "0" (au centre) et désactivement la fonction Shape (touche relachée).
4. Appuyez sur l'interrupteur Power situé à l'avant du combo HS1200 pour le placer sous tension. La Led s'allume alors.

Mise en oeuvre et utilisation du kickback

1. Réglez le niveau de la base au maximum et, tout en jouant, montez progressivement le bouton de volume du HS1200 jusqu'à ce que vous obtieniez le niveau souhaité. Si vous entendez de la distorsion avec un niveau peu élevé, réduisez le niveau de sortie de la base (ou vérifiez votre cable).
2. Appuyez sur la touche Shape puis tournez le bouton Shape vers la gauche et la droite pour contrôler l'effet de la courbe et du filtre Shape sur votre son. Placez le bouton Shape sur la position convenant le mieux aux caractéristiques sonores de votre instrument et à votre style de jeu.
3. Reglez l'égalisation selon vos besoin (lorsque vous trouvez des réglages qui vous plaissent, notez-les sur un morceau de papier et conservez-les pour toute utilisation future).

1. Essayez la sortie casque en tournant le bouton de volume au minimum et en connectant votre casque stéreo à l'embase Jack de la face avant. Jouez et montez progressivement le volume — vous devriez vous entendre dans le casque, avec le haut-parleur coupé. Utilisez un casque avec des oreillettes de grand diamètre : ceux-ci sont prevus pour la restitution optimale des basses fréquences.

1. Pour relier le HS1200 à une console de sonorisation ou d'enregistrement, connectez un cable avec une fiche XLR femelle entre la sortie Direct Out de la face avant et le boîtier de Direct (DI) ou l'entrée à niveau micro de la console (voir n°8 en page 4 pour de plus amples informations sur la sortie Direct Out du HS1200).

En cas de problème, appelez notre assistance technique (1-800-372-6766) entre 9:00 et 17:00 (heure de l'Est). Si vous I'vez achete hors des Etats-Unis, contactez votre distributeur local.

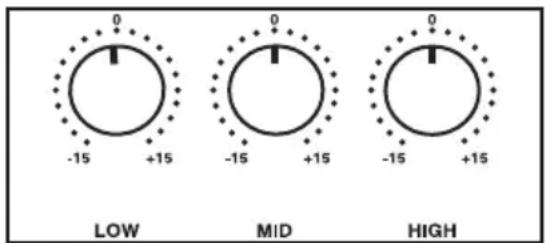

Utilisation de l'égalisation

Les combos bassé Hartke HS1200 offrent un contrôle exceptionnel sur la réponse sonore de votre bassé grâce à la section d'égalisation. Pour en comprendre le fonctionnement, il est important de savoir que tous les sons naturels sont composés d'une gamme étendue de tons, ou fréquences, combinées de façon unique. Cette combinaison déterminée la couleur tonale distincte de chaque son. Les réglages d'égalisation permettent de modifier les sons en accentuant ou attenuant des bandes de fréquences spécifique. Ils fonctionnent presque de la même façon que les réglages des basses fréquences et des hauteures fréquences d'un amplificateur hi-fi, mais avec bien plus de précision. Le HS1200 dispose de trois bandes d'égalisation. Chaque bouton d'égalisation (Low, Mid, et High) affecte une plage de fréquences différentes (100 Hz, 300 Hz et 5 kHz) avec une atténuation/accentuation maximale de 15 dB.

LOW

MID

HIGH

Nous avons sélectionné ces fréquences avec soin car elles ont un impact maximum sur le son de la guitare basse. Par exemple, le réglage Low (100 Hz) affecte les fréquences audibles les plus basses (la plupart des humains ne peuvent pas entendre les fréquences inférieures à 20 Hz), alors que le réglage High (5 kHz) affecte la précision dans le haut du spectre. Lorsqu'un bouton d'égalisation est en position centrale ("0"), il est sans effet sur le son. À partir de la position centrale, tournez le bouton vers la droite pour accenter la fréquence et vers la gauche pour l'atténuer. Le fait de tournez les trois boutons en même temps avec la même valeur vers la droite ou vers la gauche revient quasiment à monter ou baisser le volume général. Il est préféable d'utiliser le bouton de volume pour obtenir le même résultat.

Utilisation de l'égalisation

La plupart du temps, la meilleure façon d'utiliser l'égalisation consiste à déterminer les fréquences à atténuer plutôt que celles qui doivent être accentuees. Il est important de savoir que l'accentuation d'une bande de fréquences accentue également le signal général. Pour être plus spécifique, lorsque les basses fréquences sont accentuees exagérément, une surcharge et de la distorsion peuvent se produit, et les haut-parleurs peuvent être endommages.

La façon dont vous reglez l'égalisation pour le signal de votre basse dépend surtout des caractéristiques de votre instrument, de vos gouts et de votre style musical. Voici tout de même certaines suggestions générales :

• Pour obtenir le son super-profond caractérisant les musiques Reggae et Motown, accentuez légèrement les basses féquences tout en atténuant les haute féquences (laissez le réglage Mid en position centrale ou légèrement vers la gauche):

LOW MID HIGH

• Pour "ouvrir" le son de votre instrument et pour qu'ilSONNE plus "hi-fi", attenuez le filtrre Mid tout en laissant les boutons Low et High en position centrale :

LOW MID HIGH

Utilisation de l'égalisation

• Pour un son plus brillant et plus agressif, accentuez les hautes fréquences. L'utilisation de cordes neuves à fillet rond peut aussi aiderénormément!

LOW

HIGH

Lorsque les réglages d'égalisation donnent de très bons résultats sonores avec un instrument ou un morceau particulier, notez-les (vous série surris de constater àquel point il est facile de les oublier!)

Lorsque vous expérimèze avec les réglages d'égalisation de votre combo, pensez également à utiliser les sélectionurs de micros et les réglages de timbre de votre basse, qui affectent également l'égalisation de façon significative. Ceci peut être particulièrement utile avec les instruments munis de micros actifs. Essayez également divers réglages d'égalisation avec et sans la fonction Shape régée sur différentes valeurs. Pour de plus amples informations, consultez la section "Effets du réglage Shape sur le son" de la page suivante.

Enfin, gardez à l'esprit le fait que le positionnement physique de l'amplificateur HS1200 affecte également sa réponse en fréquence. Lorsqu'il est utilisé à plat sur le sol en position "normale", la réponse dans le bas du spectre est en général accentuée du fait du couplage de l'enceinte avec le sol. À l'inverse, lorsque vous utilisez le HS1200 en position inclinée "KickBackTM" (le HS1200 est utilisé comme un retour de type "bain de pied"), la réponse dans les haute fréquences est favorisée du fait du caractère unidirectionnel du haut du spectre.

Effets de la fonction shape sur le son

SHAPE

Le circuit Shape du HS1200 vous permet d'appuyer sur une simple touche pour optimiser le son de votre basse. Lorsque la touche Shape (en face avant) est en position basse, une courbe d'égalisation spéciale est appliquée au signal pour améliorer le son de la plupart des basses électriques. Cette courbe accentue certaines fréquences et en atténue certaines autres. De plus, le réglage Shape contrôle le filtre appliqué à la bande de fréquences sélectionnée sur la courbe Shape. Plus vous tournez le bouton Shape vers la droite, plus le filtre affecte les haute fréquences; plus vous le tournez vers la gauche, plus il affecte les basses fréquences. Lorsqu'il est régèle au maximum, le filtre est appliqué autour de 1 kHz; lorsqu'il est régèle au minimum, le filtre est appliqué autour de 80 Hz.

Meme lorsque le circuit Shape est actif, les réglages d'égalisation de la face avant restent actifs. Lorsque les trois boutons d'égalisation sont régés sur "0" (au centre), ils n'appliquent aucune atténuation/accentuation à la courbe Shape. Ceci dit, lorsque vous déplacez ces boutons vers la gauche ou vers la droite, leur atténuation/accentuation vient s'ajouter aux corrections de la courbe Shape. De cette façon, vous pouvez personnaliser avec précision le son du HS1200 en fonction de votre instrument et de votre style de jeu.

Notez que lorsque la touche Shape est en position haute, l'égalisation est toujours appliquée au signal de votre basse (sans les effets de la fonction Shape).

ValeurnormaleLiminete

1. Puissance de sortie 120 W 135 W

1. Niveau d'entrée (à 1 kHz) -30,1 dBu -30 dBu
2. Distorsion Harmonique Totale 0,03 % 1%

(à 120 W, filtré passage-bas à 30 kHz)

1. Rapport Signal/Bruit 85 dB 80 dB

(avec filtrpasse-basà 30kHz

1. Réponse en fréquence

(EQ à plat, +0,5/-3 dB)

Sortie Pre 5 Hz - 60 kHz 20 Hz - 50 kHz

Sortie haut-parleur

1. Gain maximum

Entre entree et sortie Pré

Entre entree et sortie haut-parleur

1. Égalisation

Low

Mid

High

1. Circuit Shape

(bouton Shape, de position min. à max.)

1. Bruit de fond

-sortie haut-parleur avec filtre passage-bas à 30 kHz, égalisation à plat)

Volume au min.

Volume au max.

1. Puissance de sortie casque (charge de 600 Ohms)
2. Courant de repos
3. Offset composante continue

5Hz-52kHz 50Hz-50kHz

45,05 dB 44dB±3dB 62,1 dB 62dB±3dB

(100Hz)± 15dB± 15dB± 2dB

(300Hz)± 15dB± 15dB± 2dB

(5 kHz) ±15 dB ±15 dB ±2 dB

22-23dB >20dB

-60 dBu

-54 dBu

-44,5 dBu

493 mW 500±30mW

4,4mV/Max.10mV/.47W0.47W

12mV0± 50mV
