Tipo di prodotto	Amplificatore combo per chitarra basso
Marca	Hartke
Modello	Kickback KB12 (HS1200)
Potenza di uscita	120 W RMS su 8 ohm
Altoparlante integrato	31 cm (12 pollici) / 8 ohm
Dimensioni (circa)	55 × 45 × 35 cm (A × L × P)
Peso (circa)	22 kg
Alimentazione	115 V o 230 V (selezionabile), 50/60 Hz
Fusibile	3 A / 250 V, a fusione lenta
Equalizzazione	3 bande: Low (100 Hz), Mid (300 Hz), High (5 kHz), ±15 dB
Funzione Shape	Filtro di contorno con frequenza variabile (80 Hz a 1 kHz)
Ingresso strumento	Jack 6,35 mm asimmetrico, tensione max. 15 V
Uscita cuffie	Jack stereo 6,35 mm, disattiva automaticamente l'altoparlante
Uscita Direct Out	XLR maschio simmetrico, livello microfono (pre-equalizzazione)
Uscita altoparlante esterno	Jack 6,35 mm mono, impedenza consigliata 8 ohm
Rapporto segnale/rumore	85 dB (A ponderato)
Risposta in frequenza	5 Hz – 60 kHz (uscita Pre)
Costruzione	Deflettore inclinabile (posizione KickBack™), griglia metallica, rivestimento in moquette
Manutenzione e pulizia	Utilizzare un panno asciutto e morbido. Evitare umidità e prodotti abrasivi.
Sicurezza	Non ostruire la ventilazione posteriore. Scollegare prima di qualsiasi intervento. Utilizzare solo altoparlante da 8 ohm se esterno.
Ricambi / riparabilità	Fusibile sostituibile. Per qualsiasi riparazione, contattare il servizio assistenza Hartke (1-800-372-6766) e ottenere un numero di autorizzazione al reso.

Domande frequenti - Kickback KB12 Hartke

Come collegare il mio strumento e regolare il volume?

Collega il tuo basso all'ingresso Input (Jack 6,35 mm) sul pannello frontale. Imposta il volume del tuo strumento al massimo e la manopola Volume del HS1200 al minimo. Accendi l'amplificatore, quindi aumenta gradualmente il volume fino al livello desiderato.

A cosa serve la funzione Shape e come usarla?

La funzione Shape attiva una curva di equalizzazione speciale ottimizzata per il basso. Premi il tasto Shape per attivarla. La manopola Shape regola la frequenza del filtro (da 80 Hz a 1 kHz). Giralo a destra per agire sugli acuti, a sinistra per i gravi. L'equalizzazione standard rimane attiva contemporaneamente.

Quali sono le gamme di regolazione dell'equalizzazione?

L'equalizzazione a tre bande offre ±15 dB sulle seguenti frequenze: Low a 100 Hz, Mid a 300 Hz e High a 5 kHz. In posizione centrale (0), la risposta è piatta. Gira a destra per accentuare, a sinistra per attenuare.

Posso usare le cuffie con il HS1200?

Sì, collega le tue cuffie stereo (600 ohm max) all'uscita Headphones (Jack 6,35 mm). L'altoparlante interno viene automaticamente disattivato. Inizia sempre con il volume al minimo e aumenta gradualmente per evitare il rischio di danni all'udito.

Come collegare l'amplificatore a un mixer o a una console di registrazione?

Utilizza l'uscita Direct Out (XLR maschio) sul pannello frontale. Collega a un DI box o direttamente all'ingresso microfono XLR di un mixer. Il segnale è pre-equalizzazione e pre-volume, con un livello di circa 6 dB superiore al livello di ingresso.

Quali sono la potenza e l'impedenza dell'altoparlante interno?

L'altoparlante interno è da 31 cm (12 pollici), 8 ohm. L'amplificatore eroga 120 W RMS su questo carico. È possibile collegare una cassa esterna da 8 ohm, ma si consiglia di utilizzare esclusivamente l'altoparlante interno.

Quali fusibili utilizzare e come sostituirli?

Il fusibile è di tipo 3 A / 250 V, a fusione lenta. Si trova nel portafusibile sul retro. Scollegare l'apparecchio prima di sostituirlo. Utilizzare un fusibile rigorosamente identico.

L'amplificatore può essere utilizzato in posizione inclinata?

Sì, il deflettore speciale KickBack™ consente di inclinare l'amplificatore. Migliora la dispersione delle alte frequenze e permette di usarlo come monitor da palco. Prestare attenzione alla stabilità e alla ventilazione.

Cosa fare in caso di distorsione o problemi audio?

Controllare prima il cavo dello strumento e il livello di uscita del basso. Ridurre il gain o il volume se necessario. Assicurarsi che l'equalizzazione non sia eccessiva. Se il problema persiste, contattare il supporto tecnico Hartke al numero 1-800-372-6766.

Come manutenere e pulire l'amplificatore?

Pulire l'esterno con un panno asciutto e morbido. Non utilizzare mai prodotti chimici o abrasivi. Evitare umidità e temperature estreme. Assicurarsi che le aperture di ventilazione non siano ostruite.

MANUALE UTENTE Kickback KB12 Hartke

Tour guidato - Pannello frontale. 50

Tour guidato - Pannello posteriore 52

Configurare eutilizzare l'amplificatore Kickback. 53

Usare l'Equalizzazione 55-57

Effetto del controllo Shape. 58

Specifiche 63

Copyright 2005 - 2009, Samson Technologies Corp.

Congratulations per aver scelto l'amplificatore combo per basso Hartke HS1200 KickBack™! Sebbene si tratti di un'unità progettata per consentire la massima semplicità d'utilizzo, ti consigliamo comunique di leggere le pagine di quello manuale per conoscere le diverse funzioni e comprendere come agli escludiva caratteristica è stata implementata nell'amplificatore.

Il combo Kickback™ racchiude al suo interno un amplificatore Hartke HS1200, in grado di erogare 120 watt di potenza pura, perfettamente accoppiato ad un altoparlante per basso da 12" o da 15" (su 8-ohm).

Dotato di un cabinet progettato in modo specifico e collocabile in posizione eretta o reclinata (per augmentare la chiarezza delle alte frequenze e migliorare la direzionalità), il combo HS1200 KickBack™ è un'unità ottimizzata per i bassi elettrici e rappresenta ilsystema perfetto nell'ambito di eventi o concerti di piccole dimensioni (ad esempio, le serate nei club). Inoltre, l'uscita cuffie dedicata lo rende l'unità amp ideale per studiare ed esercitarsi.

In queste pagine troverai la descrizione dettagliata delle diverse caratteristiche dell'amplificatore HS1200 KickBack™,或者其他 ad un tour guidato dei pannelli frontale e posteriori, una guida 'passo-passo' per la configurazione e l'impiego dell'unità, ulteriori informazioni riguardanti l'equalizzazione e l'esclusivo controllo Shape,或者其他 alle specifiche tecniche complete.

Inclusa nella documentazione allegata troverai ancche la cartolina di garanzia-non dimenticare di compilarla ed inviarla alla sede Hartke, in modo da poter ottenerile il supporto technique e ricevere tutte le novità riguardanti i prodotti Hartke e Samson.

NOTE SPECIALI: Nel caso in cui la tua unità HS1200 dovesse necessitate di assistenza tecnica, prima di effettuarne la spedizione occorre ottenere il numero di Return Authorization (RA). Senza questo numero, l'unità non sare accettata. Per ottenere il numero RA necessario alla spedizione dell'unità, contatta la sede Samson al numero Telefonico 1-800-372-6766.

Ti preghiamo di conservare il cartone originale e tutto il materiale d'imballo e, se possibile, di utilizzato per effettuare l'eventuale spedizione.

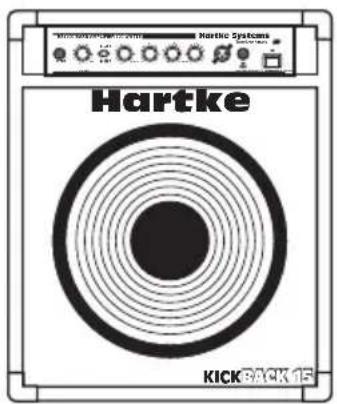

Caratteristiche

Il combo HS1200 offre un'amplificazione per basso "allo-stato-dell'arte" racchiusa in un design avanzato, ad un prezzo assolutamente accessibile. Ecco alcune delle caratteristiche principali:

Potenza da vendere!—120 watt su 8 ohm.
- Design bipolare per un suono pulito e incisivo, ed esclusiva circuitazione Transient Attack® che garantisce la fedele riproduzione di anni sfumatura dell'esecuzione strumentale.
- Equalizzazione a tre bande d' elevata qualità che consente di conferire al tuo basso un' ampia gamma di colori tonali.
- Esclusivo sistema di filtering chiamato "Shape", che attiva una curva di equalizzazione realizzata specificamente per migliorare e ottimizzato il suono del basso elettrico. Inoltre, il controllo Shape dedicato consente lo sweep continuo del filtrtoattraverso diverse aree di frequenze, in modo da personalizzare l'effetto della curva Shape in base alla specifica caratteristica tonale del loro particolare strumento.
- Uscita cuffie separata che disattiva automaticamente l'uscita Speaker, permettendo di utilizzato il combo HS1200 come un 'Practice Amp' d'élevata qualità. In aggiunta a cui, l'uscita Direct Out presente sul pannello frontale consente di interfacciare HS1200 ad un sistema di Sound Reinforcement esterno o ad un mixer per la registrazione audio
- Un ingressso "feedback-type" in grado di accogliere un'ampia gamma di livelli d'ingresso (fino a 15 volts), casi da poter utilizzato HS1200 praticamente con qualiasi tipo di basso, dai modelli passivi a quelli con circuitazione attiva.
- Altoparlante Hartke da 12''/8 -ohm o da 15''/8 -ohm, perfettamente accoppiato e montato in uno speciale cabinet con design "kickback". Se impiegato nella sua configurazione "KickbackTM" (ovvero, in posizione reclinata), HS1200 opera come un perfetto "wedge" monitor da palco, apportando maggiore chiarezza e direzionalità al suono.
- La costruzione robusta, la protezione metallica dell'altoparlante e la copertura esterna rendono l'amplificatore HS1200 l'unità perfetta per un impiego "on the road".

Tour guidato - Pannello frontale

1. Input (jack d'ingresso) - Collega il suo basso al combo HS1200 usando quello connettore jack standard bilanziato da 1/4'' , specificamente progettato per gestire i segnali provenienti da una grande varietà di pickup (fino a 15 volts) e che fornisce un ingresso ad ampia gamma e con impedenza elevata - ciò consente di poter impiegare qualsiasi tipo di basso, inclusi i modelli con circuitazione attiva).
2. Manopola Volume - Si tratta del controllo di volume generale. Per ottenere il miglior rapporto segnale/rumore, regola il volume d'uscita del basso al massimo livello o quasi, quindi regola il Volume di HS1200 al livello desiderato.
3. Selettore Shape - Se premuto (tasto inserto), HS1200 attiva una speciale curva d'equalizzazione studiata espresamente per migliorare il suono del basso elettrico. Disinserendo il tasto, la funzione Shape risulterà disattivata. Per maggiori informazioni, consulta la sezione "Effetto del controllo Shape" a pag.14 di quello manuale.
4. Controllo Shape - Con il selettore Shape premuto (vedi il precedente punto #3), quello controlo risulterà operativo. La manopola Shape applica un filtering a 20dB all'area di frequenza specificata, in modo tale da poter personalizzare l'effetto della curva Shape e complementare al meglio il loro particolare strumento/basso. La rotazione in senso orario della manopola Shape applica il filtering Notch alle alte frequenze, nelle la rotazione in senso anti-orario agisce sulle basse frequenze. Regolando la manopola completamente in senso orario, il filtering verrà applicato ad un'area di frequenza concentrata a 1 kHz; con la manopola posizionata completamente in senso anti-orario, il filtering verrà applicato ad un'area di frequenza concentrata a 80 Hz. Per maggiori informazioni, consulta la sezione "Effetto del controllo Shape" a pag.11 di questo manuale.
5. Controllo EQ Low - Questo controllo consente un taglio o un incremento di circa 15dB in un'area di frequenze centrata a 100Hz , con una curva Peak (a campana). Con la manopola posizionata a "ore 12" (valore "0"), non avviene alcun taglio o incremento (ovvero, la risposta è "flat"). Ruotando la manopola in senso orario a partire alla posizione centrale "0", l'area di frequenze verrà esaltata, quando ruotando in senso anti-orario, l'area di frequenze verrà attenuata. Per maggiori informazioni, consulta la sezione "Usare l'equalizzazione" a pag.8 di questo manuale.

Tour guidato - Pannello frontale

1. Controllo EQ Mid - Questo controllo consente un taglio o un incremento di circa 15dB in un'area di frequence centrata a 300Hz , con una curva Peak (a campana). Con la manopola posizionata a "ore 12" (valore "0"), non avviene alcun taglio o incremento (ovvero, la risposta è "flat"). Ruotando la manopola in senso orario a partire alla posizione centrale "0", l'area di frequence verrà esaltata, quando ruotando in senso anti-orario, l'area di frequence verrà attenuata. Per maggiori informazioni, consulta la sezione "Usare I'equalizzazione" a pag.8 di questo manuale.
2. Controllo EQ High - Questo controllo shelving consente un taglio o un incremento di circa 15dB in un'area di frequenze centrata a 5kHz . Con la manopola posizionata a "ore 12" (valore "0"), non avviene alcun taglio o incremento (ovvero, la risposta è "flat"). Ruotando la manopola in senso orario a partire alla posizione centrale "0", l'area di frequenze verrà esaltata, quando ruotando in senso anti-orario, l'area di frequenze verrà attenuata. Per maggiori informazioni, consulta la sezione "Usare l'equalizzazione" a pag.8 di questo manuale.
3. Direct Out (Uscita diretta) - Questo connettore XLR maschio standard fornisce un segnale d'uscita bilanziato a bassa-impedenza con livello microfonico (pre-EQ e pre-Volume). Usa esta connessione per collegare il segnale del combo HS1200 ad una DI Box o ad un ingresso microfonico XLR delsystema di Sound Reinforcement esterno o della mixing console di registrazione. Il segnale di esta uscita aggiunge all'incirca 6 dB di guadagno al livello d'ingresso.
4. Phones (Uscita cuffie) - Collega una qualsiasi cuffia stereo standard (600 ohm o inferiore) a quello connettore jack stereo standard da 1/4'' . Quando si insertisce un connettore a这一点 connessione, l'uscita Speaker verrà disattivata per consentire l'impiego dell'unità come un perfetto 'practice amp', per suonare indisturbati (e alla disturbare). Il livello del segnale inviato all'uscita Phones è determinato alla regolazione della manopola Volume-quindi, se impostata nel punto in cui si verificHERebbe il clip del segnale in un'altoparlante collegato, il clip si verificHERebbeanche in cuffia.
5. Interruttore Power - Interruttore che attiva/disattiva l'unità HS1200.
6. Indicatore LED Power - Risulta illuminato quando l'unità HS1200 è attiva.

ATTENZIONE: Dato che l'amplificatore HS1200 è in grado di essere generare livelli di segnale estremamente elevati in cuffia, si raccomanda di iniziare con la manopola Volume posizionata al minimo e di aumento lentamente il livello. In particolare, la presenza di click nel segnale è indicazione di distorsione e di possibile danneggiamento delle cuffie (e/o del loro udito!); evita di arrivare fino a quello punto!

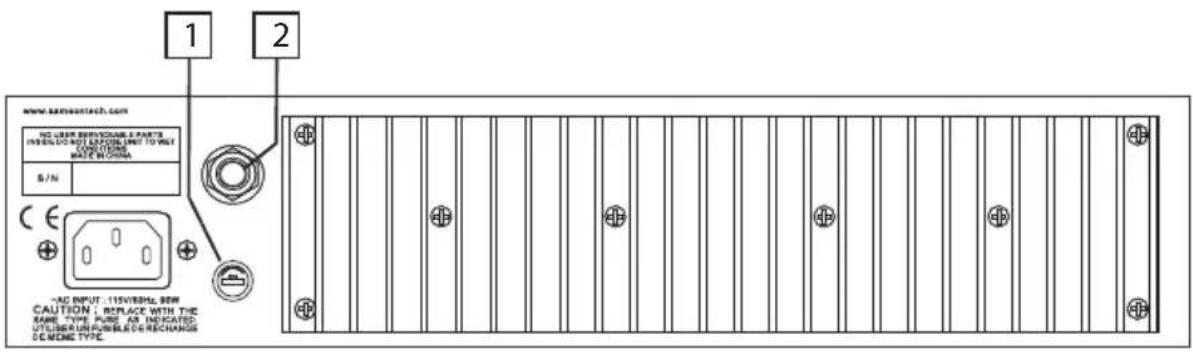

Tour guidato - Pannello posteriore

1. Porta-fusibile - In caso di sostituzione, inserti un fusibile da 3-ampere/250-volt (per un impiego a 115 volt). Raccomandiamo l'uso di fusibili ridardati.
2. Uscita Speaker - L'altoparlante interno dovrebbe risultare collegato a questo connettore jack standard sbilanciato da 1/4'' . Se occorre, è possibile collegare a但这a uscita dei diffusori/altoparlanti esterni a 8 ohm, che si andranno a sostituire all'altoparlante interno; tuttavia, non si tratta di un'operazione raccomandabile.

ATTENZIONE: Dati gli elevati livelli di potenza e il significativo contento da basse frequence che caratterizzato il segnale prodotto da HS1200, raccomandiamo di fare uso unicamente dell'altoparlante interno. Se desideri collegare un altoparlante esterno, utilizza solo dei cabinet specificatamente progettati per il basso e con il valore di impedenza appropriato (8 ohm).

Configurare eutilizzare l'amplificatore Kickback

La procedura per impostare e configurare l'amplificatore per basso Hartke HS1200 KickBack™ è semplice e richiede solo pochi minuti.

1. Rimuovi tutto il materiale d'imballo (conservando in caso di necessità, per eventuali esigenze future di assistenza tecnica) e stabilisci dove collocare fisicamente l'amplificatore. Onde evitare potenziali problemi di surriscaldamento, assicurati che il pannello posteriori non venga ostruito e che attorno l'intera unità vi sia una ventilazione adeguata. HS1200 più essere usato in posizione eretta oppure nella sua posizione inclinata "KickBackTM" (per augmentare la chiarezza delle alte frequenze e la direzionalità), come在哪a la seguente figura:

1. L'amplificatore HS1200iene fornito con l'uscita Speaker del pannello posteriore più collegata all'altoparlante interno (consulta la sezione #2 a pag.6 di quello manuale); assicurati che la connessione risulti effettivement presente o, in caso contrario, collega il connettore. Se desideri utilizzato un altoparlante/cabinet esterno, collegalo al connettore dell'uscita Speaker nel pannello posteriore (jack sbilanciato da 1/4'' ). É possibile impiegare qualiasi altoparlante/cabinet per basso con un carico d'impenenza di 8 ohm,anche se raccommandiamo di utilizzato l'altoparlante interno, il quale è stato specificamente progettato per l'unità HS1200. Ad agli modo, non è mai una Buona idea attivare un qualiasi amplificatore che non risultati collegato a nessun altoparlante.

2. Quindi, collega la spina AC a 3-poli ad una presa di corrente AC con messa a terra, ma non attivare ancora l'unità.

3. Usa un cavo standard per strumenti musicali per collegare il basso al connettore d'ingresso (Input) presente sul pannello frontale. Sempre dal pannello frontale, ruota la manopola Volume al suo valore minimo (completamente in senso anti- orario), regola i tre controlli EQ nei rispettivi valori "0" ("a ore 12^ ) e disattiva la funzione Shape (tasto disinserito).

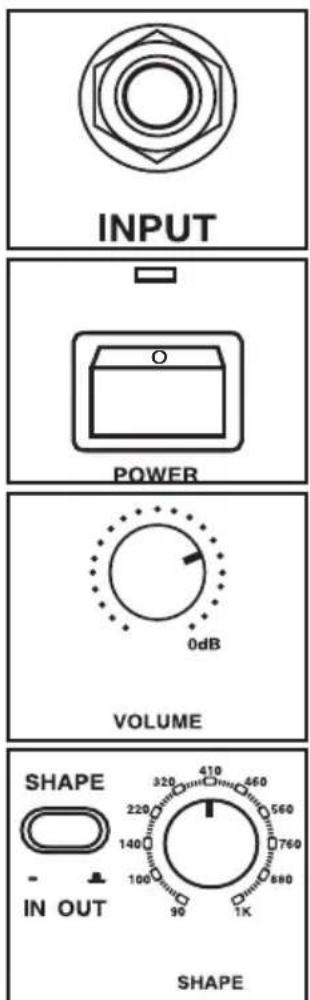

Configurare eutilizzare I'amplificatore Kickback

1. Premi l'interruttore Power presente sul pannello frontale per attivare l'amplificatore HS1200; l'indicatore LEDippo al di sopra dell'interruttore si attiverà.

2. Imposta il livello d'uscita del basso al massimo e, suonando sulle corde, ruota lentamente la manopola Volume di HS1200 fino ad ottener il livello desiderato. Se percepisci una distorsione del segnaleanche a bassi livelli di Volume dell'amplificatore, diminuisci il livello d'uscita del basso (oppure verifica I'eventuale difettosità del cavo).

3. Premi il tasto Shape e ruota la relativa manopola in entrambi i sensi orario e anti-orario; ascolta l'effetto della curva Shape e del filtrro applicati al suono del basso. Quindi, lascia la manopola Shape posizonata nel punto in cui il suono ottenuo complementi al meglio il tuo particolare strumento e il loro stile esecutivo.

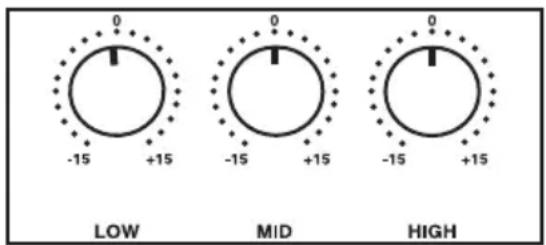

4. Regola i tre controli di equalizzazione per sperimentarne l'azione (una volta ottenuata la regolazione che si adatta in modo ottimale al tuo strumento e al tuo stile, è consigliabile annotarla per utilizzi futuro).

1. Testa l'uscita cuffie impostando il controllo Volume al minimo (ruotando completamente la manopola in senso anti-orario) e collegando una cuffia stereo standard all'uscita Phones del pannello frontale. Suonando il basso, aumento lentamente il controllo volume-dovresti poter sentire il suono presente in cuffia e non provenire dall'altoparlante collegato. Per un'ottima riproduzione delle basse frequenze, raccomandiamo l'impiego di cuffie di grande dimensioni (dotate di ampi trasduttori).

1. Se desideri collegare l'unità HS1200 ad un sistema di Sound Reinforcement dal vivo, oppure ad un Recording Mixer da studio, usa un cavo con connettore XLR femmina standard per collegare l'uscita Direct-Out del pannello frontale ad una DI Box o ad un ingresso XLR con livello microfonico del mixer. (Per maggiori informazioni riguardanti l'impiego dell'uscita Direct Out di HS1200, consulta la sezione #8 a pag.4 di quello manuale).

In caso di difficultà con un aspetto qualsiasi relativo alla configurazione e all'impio di HS1200, non esitare a contattare il Supporto Tecnico Samson (1-800-372-6766, dalle 9AM alle 5 PM EST).

L'amplificatore per basso Hartke System Transient Attack® HS1200 offre ampie possibilità di controllo sulla sonorità del basso, grazie ad un processo audio denominato equalizzazione. Per comprendere il modo in cui agisce quello processore è importante tenere conta che in natura agli suono consiste di un'ampia gamma di frequenza, combinate tra loro in modo unico. Questa miscela di frequenze ècisionhe determina la 'colorazione' tonale del suono.

I controlled EQ perpettono di alterare il suono intensificando o attenuando specifiche aree di frequence—operando in modo simile ai controlli "Bass" e "Treble" di un sistema hi-fi, ma con un livello di precisione ben più elevato. L'unità HS1200 dispone di tre bande d'equalizzazione. Ciacuna manopola EQ (Low, Mid e High) agisce su diverse aree di frequence (rispettivamente 100 Hz, 300 Hz e 5 kHz) apportando un taglio o un incremento di circa 15 db.

LOW
MID
HIGH

Abbiamo attendamente selezionato queste are di freuzenze in quanto agiscono sul suono di basso nella maniera più efficace, restituendo il massimo impatto.

Ad esempio, il controllo Low (100 Hz) agisce sulle frequenze più basse udibili (infatti, le capacité d'ascolto dell'apparato editivo umano in genere non può scendere al di除去 dei 20 Hz), nelle il controllo High (5 kHz) agisce sul suono della corda del basso. Quando una manopola EQ è posizionata al centro ("0"), l'équalizzazione nonavrè effetò sul segnale. Ruetando la manopola in senso orario (a destra della posizione centrale), la relativa frequenza verrà esaltata; ruotando in senso anti-orario (a sinistra della posizione centrale), la frequenza verrà attenuata.

Aumentando contemporaneamente tutti i controllingi EQ dello stesso livello, si otterrare simplicamente un incremento del volume generale; vice versa, diminuendo il livello dei controlli contemporaneamente, si otterrà una riduzione del volume.

Entrambe questi approcci di regolazione sono da ritenersi irrilevanti in quanto è sufficiente agar sul controllo di Volume principale!

Usare l'Equalizzazione

In genere, il miglior modo per operare con l'equalizzazione consiste nel pensare a quale area di frequenze occorre attenuare, piuttosto che quale banda esaltare.

Occorre considerare che l'esaltazione di un'area di frequenze influisceanche sul volume generale del segnale; più specificatamente, un'esaltazione esagerata delle basse frequenze è in grado di tenerare una distorsione che potrebbe addirittura danneggiaire l'altoparlante.

L'equalizzazione specifica che si desidera applicare al suono di basso dipende dal tipo di strumento utilizzato e dall'esecuzione strumentale, nonché dal gusto personale. Tuttavia, è possibile fornire dei suggerimenti di carattere generico:

• Per il tipico basso reggae o 'Motown', molto profondo, aumento leggermente il controlled EQ Low e attenua il controllo High (lasciando il controlled Mid a "0"/flat, oppure leggermente attenuato).

LOW

MID

HIGH

Per rimuovere una sonorità 'chiusa' e renderè il suono del tuo strumento più "hifi," provà ad attenuare le frequenze medie (controllo Mid), lasciando i controllingi Lowe High a "0" ("flat")

LOW

MID

HIGH

Usare I'Equalizzazione

• Per un suono incisivo e per esaltare il suono della corda, prova ad augmentare le frequenze High e Mid (regolazione molto utileanche quando si montano corde Roundwound!).

LOW

MID

HIGH

Una volta ottenuta una buona regolazione EQ per un particolare strumento o brano, annota su carta le impostazioni (ti sorrenderai di quanto sia facile dimenticarsi quello genere di cose!).

Sperimentando l'azione dei controlli EQ di HS1200, non dimenticare che sono il basso offre regolazioni determinanti per quel che riguarda la configurazione dei pickup e la sonorità, rivelandosi particolarmente efficaci negli strumenti con circuitazione attiva. Inoltre, prova diverse regolazioni EQ inserendo e disinserendo la funzione Shape e regolando su diverse posizioni il controllo Shape (il quale impone unhetto).

Per maggiori informazioni, consulta la sezione "Effetto del controlled Shape" nella pagi- na seguente.

Infine,iani sempre presente che la posizione fisica del cabinet HS1200 influisce sulla sua risposta in frequenza; se collocato a terra in posizione eretta (ovvero, con l'altoparlante rivolto direttamente in avanti), cui si sono iniziati. Il paço è il sapparato di un incremento della risposta nella gamma Bassa, a causa del rinforzo della componente di basse frequenze generata dal pavimento. Al contrario, utilizzato il combo HS1200 nella sua posizione "KickBackTM" (ovvero, in posizione reclinata, in cui HS1200 opera in modo del tutto simile ad un "wedge" monitor da palco), avvertirai un aumento della gamma alta, dovuto alla maggiore direzionalità della componente di alte frequenze.

Effetto del controllo Shape

SHAPE

L'escludiva funzione Shape di HS1200 consente di migliorare e ottimizzare il suono del tuo basso premendo semplicamente un tasto. Quando si preme il tasto Shape presente sul pannello frontale (tasto inserto), si attiva una speciale curva d'equalizzazione studiata appositamente per migliorare il suono della maggior parte dei bassi elettrici. Questa curva fornisce una moderata esaltazione di una determinata area di frequenze contemporaneamente ad una profonda attenuazione di altre aree di frequenze. Inoltre, la relativa manopola Shape applica unrello ad un'area di frequenze selezionata all'interno della curva Shape.

Ruotando la manopola in senso orario, il filtrò verrà imposto alle frequenze superiuri, nelle ruotando la manopola in senso anti-orario, il filtrò verrà imposto alle frequenze inferiori. Regolando la manopola completamente in senso orario, il filtrò verrà applicato ad un'area di frequenze concentrata a 1 kHz; con la manopola posizionata completamente in senso anti-orario, il filtrò verrà applicato ad un'area di frequenze concentrata a 80 Hz.

I controlleri EQ del pannello frontale rimangono operativianche quando il controllo Shape risulta attivato. Quando i tre controlli EQ sono impostati nelle rispettive posizioni centrali ("0"/flat), non verrà applicata alcuna attenuazione o esaltazione alla curva preset Shape. Tuttavia, quando un controllo EQ qualsiasi viene ruotato a sinistra o a destra rispetto alla posizione centrale ("0"), la relativa attenuazione o esaltazione si sovrapporra alla curva Shape. In questo modo è possibile personalizzare ulteriormente il suono di HS1200 in modo da complementare un particolare strumento o stile esecutivo.

È bene notare che quando la funzione Shape è disattivata (tasto disinserito), i controllingi EQ agiranno sul segnale "flat", ovvero il segnale proveniente direttamente dal basso (quindi, non viene applicata alcuna curva preset di equalizzazione).

Specifications

Normal Limit

1. Potenza in uscita 135 W 120 W

(@1 kHz, 8 ohm)

1. Livello d'ingresso (@ 1 kHz) -30.1 dBu -30 dBu
2. THD (Total Harmonic Distortion) 0.03% 1%

(@ 120 W, con 30 kHz LPF)

1. Rapporto Segnale/Rumore 85 dB 80 dB

(con 30 kHz LPF)

1. Risposta in frequenza

(EQ flat, +0.5/-3 dB)

Pre Output 5 Hz - 60 kHz 20 Hz - 50 kHz

Speaker Output 3 5 Hz - 52 kHz 50 Hz - 50 kHz

1. Guadagno max

Da Input a uscita Pre

Da Input a uscita Speaker

1. Equalizzatore

Low

Mid

High

1. Effetto Shape

(controllo Shape, da Min. a Max.)

1. Livello rumore

(@ uscita Speaker con 30 kHz LPF, EQ flat)

Livello Volume Min.

Livello Volume Max.

1. Livello cuffia (600 ohm load)
2. Misurazione Idle Current
3. Offset Voltaggio DC

45.05 dB 44 dB ± 3 dB

62.1 dB 62 dB ± 3 dB

(100Hz)± 15dB± 15dB± 2dB

(300 Hz) ±15 dB ±15 dB ±2 dB

(5 kHz) ±15 dB ±15 dB ±2 dB

22-23dB >20dB

-60dBu-54dBu

-44.5 dBu

493 mW 500 ±30 mW

4.4 mV / Max. 10 mV / .47 W 0.47 W

12mV0± 50mV
