LPTDX402E - Contrôleur Lite-Puter - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Contrôleur Lite-Puter LPTDX402E, compatible avec divers systèmes audio.
Connectivité	Entrées et sorties audio multiples, y compris XLR et RCA.
Alimentation	Alimentation secteur, tension d'entrée standard.
Dimensions	Dimensions compactes adaptées aux installations professionnelles.
Poids	Poids léger pour une manipulation facile.
Utilisation	Idéal pour les événements en direct, les studios d'enregistrement et les installations fixes.
Maintenance	Vérifier régulièrement les connexions et nettoyer les prises.
Sécurité	Utiliser uniquement avec une alimentation compatible pour éviter les surcharges.
Informations Générales	Garantie limitée du fabricant, consulter le manuel pour les spécifications détaillées.

FOIRE AUX QUESTIONS - LPTDX402E Lite-Puter

Comment installer le Lite-Puter LPTDX402E ?

Pour installer le Lite-Puter LPTDX402E, connectez le contrôleur à votre ordinateur via le port USB, puis installez les pilotes fournis sur le CD ou téléchargez-les depuis le site officiel.

Que faire si le contrôleur ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché et que l'alimentation est fonctionnelle. Essayez de brancher le contrôleur sur un autre port USB.

Le contrôleur ne répond pas aux commandes, que faire ?

Assurez-vous que le logiciel compatible est bien installé et configuré. Vérifiez également que le contrôleur est sélectionné dans les paramètres du logiciel.

Comment mettre à jour le firmware du LPTDX402E ?

Visitez le site officiel de Lite-Puter pour télécharger la dernière version du firmware. Suivez les instructions fournies dans le manuel pour effectuer la mise à jour.

Y a-t-il des problèmes de compatibilité avec certains systèmes d'exploitation ?

Le Lite-Puter LPTDX402E est compatible avec Windows, macOS et certaines distributions Linux. Vérifiez la documentation pour les versions spécifiques supportées.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation est disponible en téléchargement sur le site officiel de Lite-Puter dans la section 'Support' ou 'Téléchargements'.

Comment résoudre un problème de connexion avec le logiciel ?

Assurez-vous que le contrôleur est bien connecté et que le bon port est sélectionné dans le logiciel. Redémarrez le logiciel et le contrôleur si nécessaire.

Que faire si le contrôleur surchauffe ?

Éteignez immédiatement le contrôleur et laissez-le refroidir. Assurez-vous qu'il est bien ventilé et qu'il n'est pas obstrué par des objets.

Comment réinitialiser le contrôleur aux paramètres d'usine ?

Pour réinitialiser le LPTDX402E, maintenez enfoncé le bouton de réinitialisation situé à l'arrière du contrôleur pendant 10 secondes.

Le contrôleur fait des bruits étranges, que faire ?

Vérifiez les connexions et assurez-vous qu'il n'y a pas d'objets bloquant les ventilateurs. Si le problème persiste, contactez le support technique.

Comment obtenir un support technique ?

Vous pouvez contacter le support technique de Lite-Puter via leur site officiel, ou par e-mail. Assurez-vous de fournir les détails de votre problème.

MODE D'EMPLOI LPTDX402E Lite-Puter

débrancher le cordon d'alimentation et ouvrir alors le boîtier

Dank u voor uw aankoop ! Lees de handleiding aandachtig voor u het toestel in gebruik neemt. Le LPTDX402E set est piloté via DMX et est pourvu de 4 canaux avec indication LED et une fonction chase.

2. Prescriptions de sécurité

Soyez prudent lors de l'installation : ne touchez aucun câble sous tension pour éviter les électrochocs mortels.

Ne touchez pas l'appareil lorsqu'il est en usage : le boîtier chauffe !

protégez l'appareil contre la pluie et l'humidité

débranchez le câble d'alimentation avant d'ouvrir le boîtier

• Un technicien qualifié doit s'occuper de l'installation et de l'entretien.
• La garantie ne s'applique pas aux dommages survenus en négligeant certaines directives de ce manuel et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.
• L'appareil peut être endommagé quand il a été soumis à des variations de température. Dans ce cas, il faut attendre que l'appareil ait atteint la température ambiante avant de l'utiliser.
• L'appareil doit être mis à la terre et un technicien qualifié doit établir la connexion électrique.
• La tension d'alimentation disponible ne peut pas dépasser celle mentionnée dans les spécifications.
• Le câble d'alimentation ne peut pas être serti ou endommagé par des objets tranchants. Dans ce cas-là, demandez à votre revendeur de remplacer le câble d'alimentation.
• Débranchez le LPPT1202 avant de le nettoyer et lorsqu'il n'est pas en usage. Tirez toujours la fiche pour débrancher l'appareil.
• Ne regardez pas directement la source lumineuse, car cela peut occasionner des crises d'épilepsie.
• Les dommages occasionnés par des modifications à l'appareil du côté du client ne tombent pas sous la garantie. Tenez votre LPTDX424E à l'écart d'amateurs et de jeunes enfants.

3. Directives générales

• Le LPTDX424E est un contrôleur à touches à effleurement pour usage professionnel dans une discothèque, un théâtre, etc. Cet appareil s'emploie uniquement avec un courant CA max. de 230Vca/50Hz et il convient uniquement pour usage à l'intérieur.
• Évitez de secouer l'appareil et traitez l'appareil avec circonspection pendant l'installation et l'opération.
• Choisissez un lieu de montage protégé contre les poussières et les extrêmes de température.
• Transportez et employez l'appareil lors d'une température de 5 à 35°C.
• Familiarisez-vous avec le fonctionnement de l'appareil. Il est interdit aux personnes non qualifiées d'opérer cet appareil. La plupart des dégâts sont causés par un usage non professionnel.
• Transportez l'appareil dans son emballage d'origine.
• Il est interdit de modifier l'appareil pour des raisons de sécurité.

- La garantie est invalidée si vous enlevez l'autocollant portant le numéro de série. Employez le LPTDX424E uniquement pour les applications décrites dans ce manuel afin d'éviter les courts-circuits, les brûlures, les électrochocs, etc. Un usage interdit peut occasionner des dommages et annule d'office la garantie.

4. Caractéristiques

• max. 10A par canal pour un total de 40A - signal DMX512 - 2 entrées et sorties pour le signal : avec un connecteur XLR 3 broches ou un jack téléphonique RJ11 - afficheur LED - fonction soft-start protège la charge et prolonge la vie des ampoules - poursuite en fréquence automatique • courbe de variation C3 (appareils professionnels) - adresse de départ DMX réglable • test de variation par canal - variation analogique numérique avec la courbe de variation C3 - fader à opérer manuellement - placez-le sur une table ou montez-le dans un rack ou sur un pied d'éclairage (dispositif de serrage inclus)

5. Spécifications

Alimentation AC 100-120V, AC 200-240V, 45-63Hz

Sortie max. 10A / canal, total 40A

Entrée/sortie de signal DMX512 / 1990

Connecteur de signal XLR 3 broches, 6P4C, jack téléphonique RJ11

Dimensions 220 x 220 x 70 (L x H x P)

Montage

Poids

pied

2.5kg

d'éclairage,

rack,

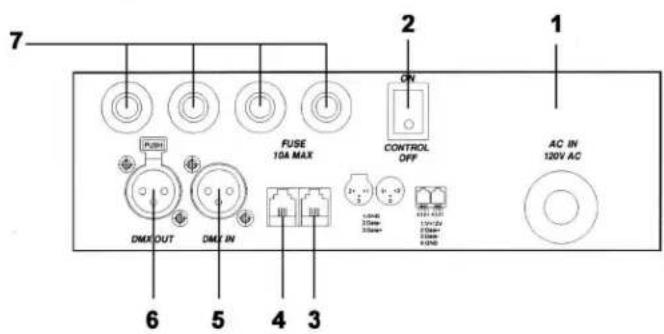

6. Description du panneau frontal

1. GND
2. DATA-
3. DATA+

4321 4321

1. V + 12V
2. DATA+
3. DATA-
4. GND
5. Connexion d'alimentation CA
6. Commutateur ON/OFF
7. Entrée du signal DMX (6P4C jack téléphonique)
8. Sortie du signal DMX (6P4C jack téléphonique)
9. Entrée du signal DMX (fiche 3 broches)
10. Sortie du signal DMX (fiche 3 broches)
11. Coupe-circuit, 10A max.

7. Câblage

ATTENTION : Tous les fils et les connecteurs doivent satisfaire aux normes standard et aux dispositions légales.

8. Opération

a) Signal DMX512 standard

b) Régler l'adresse de départ DMX

Gardez le bouton DMX enfoncé et cherchez l'adresse de départ avec ▲ ou ▼ (canal 1 à 512).

C) tester des canaux

Choisissez le premier canal à tester.

p. ex. testez le canal 4 à 'full on' (intensité de la lumière à 100%).

Pressez FNC 4 fois (voir figure à droite). Pressez FNC pour sélectionner le prochain canal.

Réglez le niveau de variation avec ▲ ou ▼.

Gardez ▲ enfoncé jusqu'à ce que le texte suivant soit affiché (voir figure à droite) :

donc : FL = 100%

Pressez la touche DMX pour annuler le réglage. L'adresse DMX est affichée automatiquement si vous ne pressez aucun bouton pendant 10 minutes.

D) variation manuelle avec la fader

Réglez le fader VR de CH2 pour varier le canal 2 directement.

E) Retourner à l'affichage de l'adresse DMX

Pressez le bouton DMX n'importe quand. L'adresse de départ DMX sera affichée automatiquement si vous ne pressez aucun autre bouton pendant 10 minutes.

9. Nettoyage et entretien

1. Serrez les écrous et les vis et vérifiez qu'elles ne sont pas rouillées.
2. Laissez la forme du boîtier, de supports éventuels et des connexions intactes,
3. Les câbles d'alimentation ne peuvent pas être endommagés. Demandez à un technicien qualifié d'installer l'appareil.

10. Attention

• Débranchez l'appareil avant de le nettoyer.
• Essuyez l'appareil régulièrement avec un chiffon humide. Évitez l'usage d'alcool et de solvants.
• Remplacez un fusible sauté par un nouvel exemplaire aux mêmes spécifications.
• Commandez des pièces de rechange chez votre revendeur.

Les informations dans ce manuel peuvent être modifiées sans notification préalable.
