BEDIENUNGSANLEITUNG LPTDX402E Lite-Puter

Wir bedanken uns für den Kauf des LPTDX402E ! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch.

Dieses Gerät wird über DMX gesteuert und verfügt über 4 Kanäle mit LED-Anzeige und eine Lauflichtfunktion ("chaser").

Überprüfen Sie zuerst, ob Transportschäden vorliegen. In diesem Fall, nehmen Sie das Gerät nicht in Betrieb und setzen Sie sich mit Ihrem Fachhändler in Verbindung.

2. Sicherheitshinweise

Seien Sie vorsichtig bei der Installation : Fassen Sie keine Kabel an, die unter Strom stehen um einen lebensgefährlichen elektrischen Schlag zu vermeiden.

Berühren Sie das Gerät niemals während des Betriebes, denn das Gehäuse erhitzt sich.

Schützen Sie das Gerät vor Feuchtigkeit und Nässe.

Trennen Sie das Gerät vor Öffnen vom Netz.

• Installation und Wartung sind einer autorisierten Fachkraft vorbehalten.
• Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
• Nehmen Sie das Gerät erst in Betrieb, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Lassen Sie das Gerät solange ausgeschaltet, bis es die Zimmertemperatur erreicht hat.
• Gemäß den Vorschriften muss das Gerät geerdet sein. Der elektrische Anschluss darf nur von einer Fachkraft durchgeführt werden.
• Vergewissern Sie sich, dass die anzuschließende Netzspannung nicht höher ist als die Netzspannung beschrieben im Punkt 5 "Technische Daten.
• Achten Sie darauf, dass die Netzleitung nicht gequetscht oder durch scharfe Kanten beschädigt werden kann. Bei Beschädigungen soll eine Fachkraft das Kabel ersetzen.
• Trennen Sie das Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz. Fassen Sie dazu den Netzstecker an der Grifffläche an und ziehen Sie nie an der Netzleitung.
• Blicken Sie niemals direkt in die Lichtquelle da bei empfindlichen Menschen epileptische Anfälle ausgelöst werden können.
• Beachten Sie, dass Schäden, die durch manuelle Veränderungen an diesem Gerät verursacht werden, nicht unter den Garantieanspruch fallen. Halten Sie Kinder und Unbefugte vom Gerät fern.

3. Allgemeine Richtlinien

• Dieses Gerät ist ein Dimmerpack für den professionellen Einsatz auf Bühnen, in Discotheken, Theater, usw. Das LPTDX402E ist nur für den Anschluss an einen AC-Strom von max. 230Vac/50Hz zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert.
• Vermeiden Sie Erschütterungen. Vermeiden Sie rohe Gewalt während der Installation und Bedienung des Gerätes.
• Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät keinem Staub, keiner Feuchtigkeit und extremen Temperaturen ausgesetzt wird.
• Das Gerät darf weder transportiert noch verwendet werden bei Temperaturen von < 5 und > dann 35°C.
• Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Meist ist die Beschädigung des Gerätes das Ergebnis von unfachmännischer Bedienung.
• Verwenden Sie die Originalverpackung, wenn das Gerät transportiert werden soll.
• Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten.
• Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung sonst kann dies zu Schäden am Produkt führen und erlischt der Garantieanspruch. Jede andere Verwendung ist mit Gefahren wie Kurzschluss, Brandwunden, elektrischem Schlag, Lampenexplosion, usw. verbunden.

4. Eigenschaften

• max. 10A pro Kanal für insgesamt 40A
- DMX512-Signal
- 2 Signaleingänge & -ausgänge, oder mit einem 3-pol. XLR-Anschluss oder einem RJ11-Telefonjack
- LED-Display

• Soft-Start-Funktion schützt die Last und verlängert die Lebensdauer der Lampen
• automatische "Frequency Tracking"-Funktion
  • C3-Dimmerkurve (professionelles Gerät)
  • regelbare DMX-Startadresse
• Dimmertest pro Kanal
  • digital analoges Dimmen mit fortgeschrittener C3-Dimmerkurve
  • manuell bedienter Fader
• eignet sich für Rack oder Tragekonstruktion (Klemme mitgeliefert). Kann auch einfach auf den Tisch gestellt werden.

5. Technische Daten

Spannungsversorgung AC 100-120V, AC 200-240V, 45-63Hz

Ausgang max. 10A / Kanal, insgesamt 40A

Signaleingang/-ausgang DMX512 / 1990

Signalanschluss 3-pol. XLR, 6P4C, RJ11-Telefonjack

Abmessungen 220 x 220 x 70 (B x H x D)

Montage Tragekonstruktion, Rack, Tisch

Gewicht 2.5kg

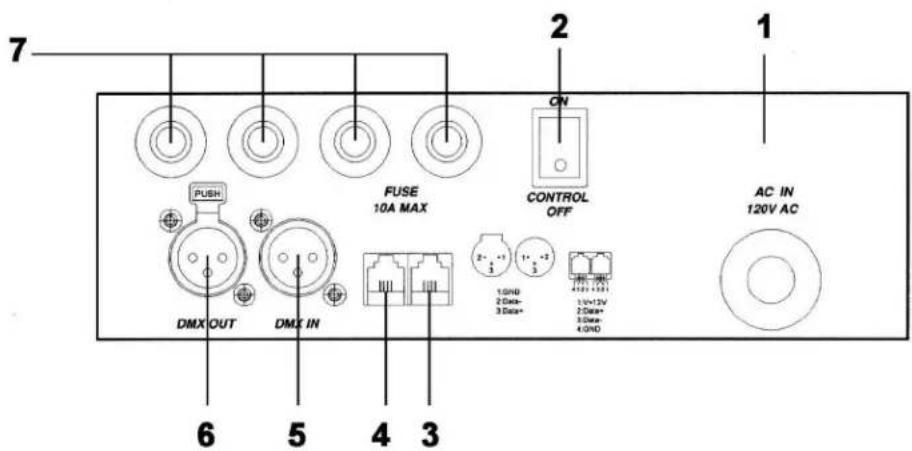

6. Beschreibung der Frontplatte

1. GND

2. DATA-

3. DATA+

1. V + 12V
2. DATA+
3. DATA-

4. GND

5. AC-Stromversorgungsanschluss

6. AC -Netzschalter
7. DMX-Signaleingang (6P4C Telefonjack)
8. DMX-Signalausgang (6P4C Telefonjack)
9. DMX-Signaleingang (3-pol. Anschluss)
10. DMX-Signalausgang (3-pol. Anschluss)
11. Stromunterbrecher, 10A max.

7. Verdrahtung

ACHTUNG : Alle Kabel und Anschlüssen müssen den üblichen und gesetzlichen Normen entsprechen.

8. Bedienung

a) Standard DMX512-Signal

Dieser Punkt blinkt wenn das DMX-Signal empfangen wird.

b) DMX-Startadresse einstellen

Halten Sie die DMX-Taste gedrückt und suchen Sie die Startadresse mit ▲ oder ▼ (Kanäle 1 bis 512).

c) Kanäle überprüfen

Wählen Sie zuerst den Kanal, den Sie testen möchten, aus.

z.B. Überprüfen Sie Kanal 4 auf 100% Lichtstärke :

Drücken Sie 4 x FNC (siehe Abbildung rechts). Verwenden Sie FNC um den nächsten Kanal auszuwählen.

Regeln Sie das Dimmerniveau mit ▲ oder ▼.

Halten Sie ▲ gedrückt bis den folgenden Text im LCD erscheint (siehe Abbildung rechts) :

also : FL = 100%

Drücken Sie die DMX-Taste um die Einstellung zu lösen. Die DMX-Adresse erscheint automatisch im LCD wenn Sie während zehn Minuten keine andere Taste drücken.

d) Manuelles Dimmen mit dem Fader

Regeln Sie den VR Fader von CH2 um Kanal 2 direkt abzublenden.

e) Zum Display der DMX-Adresse zurückkehren

Drücken Sie die DMX-Taste ganz gleich wann. Das Display kehrt automatisch zum Display der DMX-Startadresse zurück wenn Sie während 10 Minuten keine andere Taste drücken.

9. Reinigung und Wartung

1. Alle verwendeten Schrauben müssen fest angespannt werden und dürfen keine Rostspuren zeigen.
2. Das Gehäuse, die Linsen, die Montagebügel und der Montageort (z.B. Decke oder Gebinde) dürfen nicht angepasst werden, z.B. bohren Sie keine zusätzlichen Löcher in Montagebügel, verändern Sie die Anschlüsse nicht, usw.
3. Sorgen Sie dafür, dass die Netzkabel nicht beschädigt werden. Lassen Sie das Gerät von einer Fachkraft installieren.

10. Achtung

• Trennen Sie das Gerät vom Netz ehe Sie mit den Servicearbeiten anfangen.
• Verwenden Sie zur Reinigung ein feuchtes Tuch. Verwenden Sie auf keinen Fall Alkohol oder irgendwelche Lösungsmittel.
• Ersetzen Sie eine defekte Sicherung durch eine neue gleichen Typs.
• Bestellen Sie eventuelle Ersatzteile bei Ihrem Händler.

Änderungen in Technik und Ausstattung ohne vorherige Ankündigung vorbehalten.
