GEBRUIKSAANWIJZING LPTDX402E Lite-Puter

Dank u voor uw aankoop ! Lees de handleiding aandachtig voor u het toestel in gebruik neemt. The LPTDX402E is DMX-gestuurd en beschikt over 4 kanalen met LED aanduiding en een chase-functie.

Ga na of het toestel niet werd beschadigd tijdens het transport. Zo ja, stel dan de installatie van het toestel uit en raadpleeg uw dealer.

2. Veiligheidsinstructies

Wees voorzichtig bij de installatie : raak geen kabels aan die onder stroom staan om dodelijke elektroshocks te vermijden.

Raak het toestel niet aan wanneer het in gebruik is : de behuizing wordt warm.

bescherm dit toestel tegen regen en vochtigheid

• Laat het toestel installeren en onderhouden door een geschoold technicus.
• De garantie geldt niet voor schade die werd veroorzaakt door het negeren van de richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier rechtstreeks verband mee houden.
• U mag het toestel niet onmiddellijk inschakelen indien het werd blootgesteld aan temperatuurschommelingen. Om beschadiging te vermijden, moet u wachten tot het toestel kamertemperatuur heeft bereikt.
• Het toestel moet geaard zijn en een geschoold technicus moet de elektrische aansluiting verzorgen.
• De beschikbare spanning mag niet hoger zijn dan de spanning die wordt vermeld in de specificaties.
• De voedingskabel mag niet worden gekrimpt of beschadigd door scherpe voorwerpen. Laat uw dealer een nieuwe voedingskabel aanbrengen indien nodig.
• Ontkoppel het toestel voor u het reinigt en wanneer het niet in gebruik is. Raak de voedingskabel enkel aan via de plug en trek nooit aan de voedingskabel om de plug los te koppelen.
• Kijk niet rechtstreeks in de lichtbron. De lichtbron kan bij sommige mensen leiden tot een aanval van epilepsie.
• Schade veroorzaakt door wijzigingen die de klant heeft aangebracht aan het toestel vallen niet onder de garantie. Houd dit toestel uit de buurt van kinderen en amateurs.

3. Algemene richtlijnen

• Dit toestel is een schakelpaneel voor professioneel podiumgebruik in disco's, theaters, enz. U mag dit toestel enkel gebruiken met een AC stroom van max. 230Vac/50Hz en de LPTDX424E is enkel geschikt voor gebruik binnenshuis.
• Schud het toestel niet dooreen. Vermijd brute kracht tijdens de installatie en de bediening van dit toestel.
• Installeer het toestel op een plaats waar het niet wordt gehinderd door stof, extreme temperaturen en grote hitte.
• U mag het toestel nooit vervoeren of gebruiken bij een temperatuur van < 5 en > dan 35°C.
• Maak u eerst vertrouwd met de werking van dit toestel. Ongeschoolde personen mogen dit toestel niet gebruiken. Meestal is beschadiging het gevolg van onprofessioneel gebruik.
• Gebruik de oorspronkelijke verpakking wanneer u het toestel vervoert.
• Om veiligheidsredenen mag de gebruiker geen wijzigingen aanbrengen aan het toestel.
• De garantie vervalt indien u de sticker met het serienummer verwijdert. Gebruik het toestel enkel voor de toepassingen die hier worden beschreven om kortsluitingen, brandwonden, elektroshocks, gevaar voor ontploffing van de lampen, enz. te vermijden. Het toestel kan worden beschadigd en de garantie vervalt automatisch indien u het toestel op een ongeoorloofde manier gebruikt.

4. Kenmerken

• max. 10A per kanaal voor een totaal van 40A
- DMX512-signaal
- 2 signaalingangen & -uitgangen, ofwel met een 3-pins XLR connector of een RJ11 telefoonjack
- LED display
- soft-start functie beschermt de belasting en verlengt de levensduur van de ampoules
- automatische 'frequency tracking' functie
• C3 dimcurve (professioneel toestel)

• regelbaar DMX startadres
- dimtest per kanaal
• digitaal analoog dimmen met advanced C3 dimming curve
• manueel bediende fader
- geschikt voor montage in een rack of bevestiging aan een draagconstructie dmv een klem meegeleverd). Kan ook gewoon op de tafel worden geplaatst

5. Specifications

Voeding AC 100-120V, AC 200-240V, 45-63Hz

Uitgang max. 10A / kanaal, totaal 40A

Signaalingang/-uitgang DMX512 / 1990

Signaalconnector 3-pins XLR, 6P4C, RJ11 telefoonjack

Afmetingen 220 x 220 x 70 (B x H x D)

Montage draagconstructie, rack, op ee ntafel

Gewicht 2.5kg

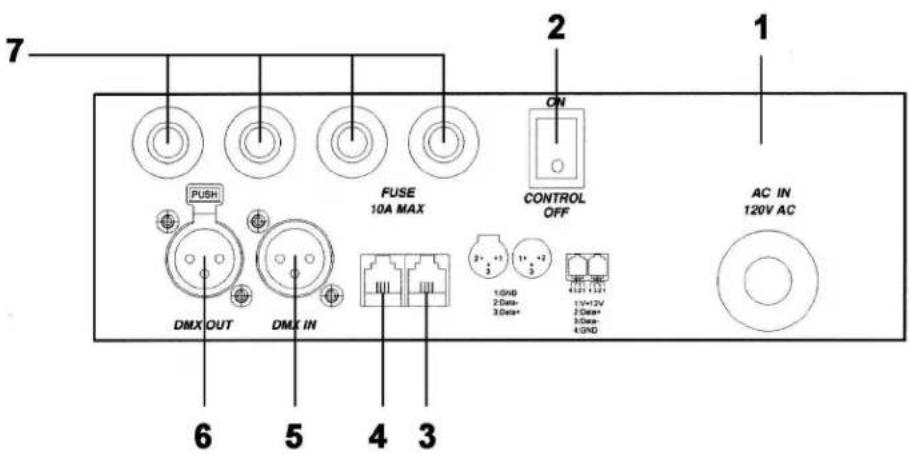

6. Beschrijving frontpaneel

OPGELET : Alle draden en connectors moeten voldoen aan de gebruikelijke standaard en aan de wettelijke voorschriften.

8. Bediening

a) Standaard DMX512 signaal

Dit punt knippert wanneer het DMX signaal wordt ontvangen

b) DMX startadres instellen

Houd de DMX knop ingedrukt en zoek het startadres met ▲ of ▼ (kanalen 1 tot 512).

c) Kanalen testen

Kies eerst het kanaal dat u wilt testen.

bv. test kanaal 4 op 100% lichtsterkte :

Druk 4 x op FNC (zie figuur rechts). Gebruik FNC om het volgende kanaal te selecteren.

Regel het dimniveau met ▲ of ▼.

Houd ▲ ingedrukt tot de volgende tekst op de LCD verschijnt (zie figuur rechts) :

dus : FL = 100%

Druk op de DMX toets om de instelling te annuleren. Het DMX adres verschijnt automatisch op de LCD indien u gedurende tien minuten geen andere toets indrukt.

d) Manueel dimmen met de fader

Regel de VR fader van CH2 om kanaal 2 rechtstreeks te dimmen.

e) Terugkeren naar uitlezing van het DMX adres

Druk hiertoe om het even wanneer op de DMX knop. De display keert automatisch terug naar uitlezing van het DMX startadres indien u gedurende tien minuten geen enkele andere toets indrukt.

9. Reiniging en onderhoud

1. Alle gebruikte schroeven moeten goed zijn aangespannen en mogen geen sporen van roest vertonen.
2. De vorm van de behuizing, het montagemateriaal en de aansluitingen moet onveranderd blijven bv. geen extra gaten boren in montagebeugels, de aansluitingen niet bewerken, enz.
3. De voedingskabels mogen niet beschadigd zijn. Laat het toestel installeren door een geschoold technicus.

10. Opgelet

• Ontkoppel het toestel van het lichtnet voor u het schoonveegt.
• Maak het toestel geregeld schoon met een vochtige doek. Gebruik geen alcohol of solventen.
• Vervang een gesprongen zekering door een nieuw exemplaar met dezelfde specificaties.
• Bestel eventuele reserveonderdelen bij uw plaatselijke dealer.

De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving.

LPTDX402E – BLOC DE PUISSANCE DMX A 4 CANAUX

1. Inleiding

Ga na of het toestel niet werd beschadigd tijdens het transport. Zo ja, stel dan de installatie van het toestel uit en raadpleeg uw dealer.
