MANUAL DE USUARIO LPTDX402E Lite-Puter

Gracias por haber comprado el LPTDX402E! Lea cuidadosamente las instrucciones del manual antes de montarlo.

El LPTDX402E se controla por DMX y está provisto de una función “chaser” y de 4 canales con indicación LED.

Verifique si el aparato ha sufrido algún daño en el transporte antes de la puesta en marcha. Si es el caso, no conecte el aparato a la red y póngase en contacto con su distribuidor.

2. Indicaciones de seguridad

Cuidado durante la instalación : puede sufrir una peligrosa descarga eléctrica al tocar los cables con un voltaje peligroso.

No toque el aparato durante el uso : ¡La caja se calienta!

No exponga este equipo a lluvia o humedad.

Desconecte el cable de alimentación de la red antes de abrir la caja.

• La instalación y el mantenimiento deben ser realizados por personal especializado.
• Daños causados por descuido de las instrucciones de seguridad de este manual invalidarán su garantía y su distribuidor no será responsable por ningún daño u otros problemas resultantes.
• No conecte el aparato si ha estado expuesto a grandes cambios de temperatura. Espere hasta que el aparato llegue a la temperatura ambiente.
• Es esencial que el aparato esté puesto a tierra. La conexión eléctrica debe llevarse a cabo por un técnico calificado.
• Asegúrese de que la tensión de red no sea mayor que la tensión indicada en las especificaciones.
• No aplaste el cable de alimentación y protéjalo contra daños por algún tipo de superficie afilada. Si es necesario, pida a su distribuidor reemplazar el cable de alimentación.
• Siempre desconecte el aparato de la red si no va a usarlo durante un largo periodo de tiempo o antes de limpiarlo. Siempre tire del enchufe para desconectar el cable de red, nunca del propio cable.
• No mire directamente a la fuente de luz. Esto puede causar un ataque epiléptico.
• Los daños causados por modificaciones no autorizadas no están cubiertos por la garantía. Mantenga el LPTDX402E lejos del alcance de personas no autorizadas y de niños.

3. Directivas generales

• Este aparato es un controlador de luz. Ha sido diseñado para uso profesional en discotecas, teatros, etc. El LPTDX402E sólo es permitido para una conexión con una fuente de corriente CA de máx. 230Vac/50Hz y para el uso en interiores.
• No agite el aparato. Evite usar excesiva fuerza durante la instalación y la reparación.
• Seleccione un lugar de montaje donde el aparato no está expuesto a polvo, humedad y calor extremo.
• Transporte y use el aparato con una temperatura entre 5°C y 35°C.
• Familiarícese con el funcionamiento del aparato. Sólo personas calificadas pueden operar este aparato. La mayoría de los daños se causan por un uso inadecuado.
• Transporte el aparato en su embalaje original.
• Por razones de seguridad, las modificaciones no autorizadas del aparato están prohibidas.
• No quite el código de barras de serie del aparato. En caso de que esto ocurra la garantía ya no es válida. Sólo use el LPTDX402E para aplicaciones descritas en este manual a fin de evitar p.ej. cortocircuitos, quemaduras, descargas eléctricas, explosión de la lámpara, etc. Un uso desautorizado puede causar daños y anula la garantía completamente.

4. Características

• máx. 10A por canal para un total de 40A
• señal DMX512
• 2 entradas y salidas para la señal : con un conector XLR 3 polos o un jack telefónico RJ11
• pantalla LED
• función de arranque suave (soft-start) protege la carga y alarga la vida de las bombillas
• función "frequency tracking" (seguimiento de frecuencia) automática
• curva de variación C3 (aparatos profesionales)
• dirección inicial DMX ajustable
• prueba de variación por canal
• variación analógica numérica con la curva de variación C3
• fader se opera manualmente
• coloque el aparato en una mesa o móntelo en un rack o sobre pie soporte focos (abrazadera incluida)

5. Especificaciones

Alimentación AC 100-120V, AC 200-240V, 45-63Hz

Salida máx. 10A / canal, total 40A

Entrada/Salida de señal DMX512 / 1990

Conector de señal 3-pins XLR, 6P4C, jack telefónico RJ11

Dimensiones 220 x 220 x 70 (B x H x D)

Montaje pie soporte focos, rack, sobremesa

Peso

2.5kg

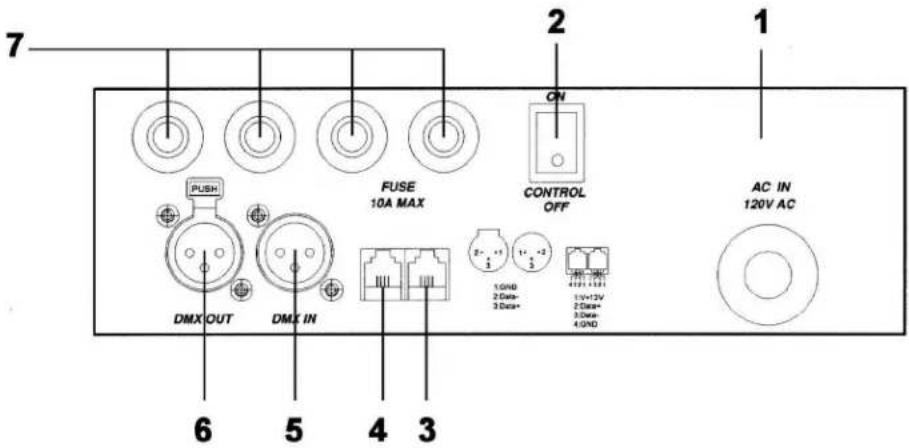

6. Descripción del panel frontal

1. GND
2. DATA-
3. DATA+

1. V + 12V
2. DATA+
3. DATA-

4. GND

5. Conexión de alimentación CA

6. Conmutador ON/OFF
7. Entrada de señal DMX (jack telefónico 6P4C)
8. Salida de señal DMX (jack telefónico 6P4C)
9. Entrada de señal DMX (conexión 3 polos)
10. Salida de señal DMX (conexión 3 polos)
11. Cortocircuito, 10A máx.

7. Conexión

CUIDADO : Todos los hilos y conectores deben satisfacer a las normas estándar y a las disposiciones legales.

8. Operación

a) Señal DMX512 estándar

Este punto parpadea si se recibe la señal DMX

b) Ajustar la dirección inicial DMX

Mantenga apretado el botón DMX y busque la dirección inicial con ▲ o ▼ (canales 1 a 512).

c) Probar los canales

Primero, seleccione el canal que quiere probar.

p.ej. pruebe el canal 4 a 'full on' (intensidad luminosa a 100%) :

Apriete la tecla FNC 4 x (véase figura a la derecha). Use FNC para seleccionar el canal siguiente.

Ajuste el nivel de variación con ▲ o ▼.

Mantenga apretado ▲ hasta que aparezca el siguiente texto en la pantalla LCD (véase figura a la derecha):

Por lo tanto : FL = 100%

Apriete la tecla DMX para anular el ajuste. La dirección DMX se visualiza automáticamente al no apretar ningún botón durante 10 minutos.

d) Variación manual con fader

Ajuste el fader VR de CH2 para variar canal 2 directamente.

e) Volver a la visualización de la dirección DMX

Apriete el botón DMX cuando quiere. La dirección inicial DMX se visualizará automáticamente si no apriete ningún otro botón durante 10 minutos.

9. Limpieza y mantenimiento

1. Apriete bien las tuercas y los tornillos y verifique que no corren.
2. No modifique la caja, los soportes y las conexiones p.ej. no taladre agujeros adicionales en un soporte o no modifique las conexiones, etc.
3. No dañe los cables de alimentación. Contacte con un técnico especializado para instalar el aparato.

10. Cuidado

• Desconecte el aparato de toda fuente antes de limpiarlo.
• Limpie el aparato regularmente con un paño húmedo. Evite el uso de alcohol y de disolventes.
• Reemplace un fusible fundido por otro del mismo tipo.
• El mantenimiento debe llevarse a cabo por personal especializado. Contacte con su distribuidor si necesita piezas de recambio.

Se pueden modificar las especificaciones y el contenido de este manual sin previo aviso.
